O documento descreve alguns protocolos e serviços de rede TCP/IP básicos como DHCP, DNS, HTTP, FTP e SMTP. Explica como o DHCP atribui endereços IP dinamicamente e o DNS mapeia nomes para endereços IP. Também aborda o HTTP para transferência de páginas da web, o SMTP para envio de email e o formato de mensagens de email RFC 822.
Redes de computadores II - 5.Serviços em Redes TCP/IP
- 1. Serviços Comuns de Rede TCP/IP Prof. Mauro Tapajós
- 2. Serviços de Redes São disponibilizados via rede e, normalmente, implementados em aplicações que oferecem recursos ou facilidades como: Obtenção de endereços de rede
- 8. Etc
- 9. Alguns Protocolos e Serviços TCP/IP Básicos Dynamic Host Configuration Protocol – DHCP – atribui endereços IP dinamicamente
- 10. Domain Name System - DNS : resolve nomes em endereços IP
- 11. Hypertext Transfer Protocol - HTTP : troca de informações em formato hipertexto
- 12. Simple Mail Transfer Protocol - SMTP : envio de mensagens de correio eletrônico
- 13. File Transfer Protocol - FTP : envio de arquivos entre sistemas
- 14. Network File System - NFS : sistemas de arquivos remotos
- 15. Simple Network Management Protocol - SNMP : protocolo para gerenciamento de redes
- 16. Protocolos de Aplicação TCP/IP (Exemplos)
- 17. BOOTP ( Bootstrap Protocol ) É um protocolo que permite que um host obtenha seu endereço IP dinamicamente
- 18. Permite que o administrador da rede tenha o controle sobre os endereços
- 19. Mais eficiente que o RARP por que uma única mensagem do protocolo define várias opções como o endereço do host , a máscara de subrede e o endereço do gateway padrão, ...
- 20. O servidor deve ter a informação a ser passada previamente configurada (não é dinâmico)
- 21. Trabalha na camada de aplicação usando serviços da camada UDP, logo é um protocolo de APLICAÇÃO
- 22. DHCP ( Dynamic Host Configuration Protocol ) Permite que um dispositivo conectado à rede saiba automaticamente sua configuração de rede, incluindo seu endereço IP
- 23. RFC 2131
- 24. Roda na porta 67 normalmente
- 25. É um superconjunto do BOOTP agregando mais funcionalidades e parâmetros – mesmo protocolo
- 26. Utiliza o mesmo formato de mensagem do BOOTP
- 27. Logo, pode utilizar relays BOOTP de roteadores
- 28. Procedimento diferente de inicialização do host (discovery)
- 29. DHCP Oferece: Pools de endereços IP
- 30. Oferta de leased IP’s – IP's “emprestados”
- 31. Reserva de determinados IP’s para servidores e roteadores
- 32. Várias opções que podem ser passadas para os hosts (facilitam outras configurações automáticas) Podem existir 2 ou mais servidores numa subrede
- 33. Opção authoritative : o servidor rejeita (com DHCPNACK) pedidos de lease com endereços incoerentes
- 34. Diagrama de Estados DHCP
- 35. DHCP Redes com mais de um servidor Mensagens DHCP DHCPDISCOVER (1)
- 36. DHCPOFFER (2)
- 38. DHCPACK (4,6)
- 39. DHCPRELEASE (7)
- 40. DHCPNAK
- 41. DHCPDECLINE
- 42. Endereços IP não são práticos de se usar
- 43. Serviço usado para mapear nomes usados por aplicações em endereços IP de 32 bits (RFCs 1034 e 1035)
- 44. No host local : /etc/hosts (UNIX/Linux) ou hosts.txt (Win)
- 45. Necessidade de um esquema centralizado de gerenciamento de nomes
- 46. Esquema em nomes em árvore: Evita duplicatas e facilita o tratamento dos nomes
- 47. Facilita delegar partes do espaço de nomes Domain Name System (DNS)
- 48. É um sistema distribuído onde é montada uma árvore hierárquica de nomes
- 49. Domínios e sub-domínios – genéricos e países (padrão ISO 3166)
- 50. O nome é montado percorrendo a árvore de baixo para cima Domínios DNS
- 51. Os nomes devem ser obtidos do controlador do domínio em questão. No Brasil (.br), a FAPESP controla a distribuição de nomes terminados “.br”
- 52. Os endereços dos “top DNS servers” são conhecidos
- 53. “ Zonas” são regiões que não se sobrepõem, usadas para distribuir o trabalho de resolução de nomes
- 54. Mapeamentos Authoritative - são aqueles fornecidos diretamente pelo próprio NS administrador da zona
- 55. Cached – obtidos de outros NS e mantidos por um tempo dado pelo TTL da entrada DNS
- 56. Zonas DNS br www
- 57. Tipos de Servidores DNS Servidores Primários mantêm os registros
- 58. Servidores Secundários servem de redundância e se mantêm atualizados com os Primários através de “ zone transfer ” (troca de arquivos de dados) periódicas
- 59. Servidores Secundários também respondem a queries
- 60. Servidores Secudários Caching-Only : apenas mantêm caches das consultas feitas. Não sincronizam arquivos de dados
- 61. Cada NS possui um arquivo que diz de quais zonas ele possui informação
- 62. Arquivos de Zona @ SOA anjinho.ufcg.br
- 63. @ NS anjinho.ufcg.br
- 64. anjinho.ufcg.br. A 150.165.75.22
- 65. bidu.ufcg.br. A 200.101.0.15 @ SOA dns.ucb.br
- 66. @ NS dns.ucb.br
- 67. dns. ucb.br. A 200.17.99.2
- 68. www A 200.17.99.2
- 69. tiger A 200.17.98.174 @ SOA dns.br
- 70. @ NS dns.br
- 71. ucb NS dns.ucb.br
- 72. ufcg NS anjinho.ufcg.br
- 73. dns.ucb A 200.17.99.2
- 74. anjinho.ufcg A 150.165.75.22
- 76. O resolver usa a porta TCP ou UDP 53
- 77. Um pedido de resolução para um NS pode ser respondido pelo próprio (se ele souber) ou reencaminhado para o NS root
- 78. A partir daí o pedido segue para o NS responsável pelo domínio que o responde de volta
- 79. Queries: Recursiva – o pedido é encaminhado automaticamente
- 80. Iterativa – o pedido deve ser encaminhado pelo próprio resolver Protocolo DNS
- 81. Consulta DNS
- 82. DNS Reverso

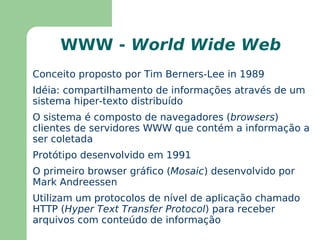

- 83. WWW - World Wide Web Conceito proposto por Tim Berners-Lee in 1989
- 84. Idéia: compartilhamento de informações através de um sistema hiper-texto distribuído
- 85. O sistema é composto de navegadores ( browsers ) clientes de servidores WWW que contém a informação a ser coletada
- 86. Protótipo desenvolvido em 1991
- 87. O primeiro browser gráfico ( Mosaic ) desenvolvido por Mark Andreessen
- 88. Utilizam um protocolos de nível de aplicação chamado HTTP ( Hyper Text Transfer Protocol ) para receber arquivos com conteúdo de informação
- 89. HTTP – Hyper Text Transfer Protocol
- 90. HTTP Protocolo de aplicação leve e rápido, usado desde 1990 pelo sistema colaborativo hipermídia da WEB
- 91. É usado também como protocolo genérico de comunicação WEB
- 92. É baseado no paradigma cliente-servidor
- 93. Mensagens são passadas em formato texto através de um esquema request/response entre cliente e servidor
- 94. Não armazena informações de estado ( stateless )
- 95. Versões HTTP Normalmente usa TCP como protocolo de transporte HTTP 1.0 – uma conexão para cada item de dados (página, icones, figuras, etc) e métodos GET, POST e HEAD HTTP 1.1 – suporta conexões persistentes (única conexão para vários itens) e novos métodos Paralelismo aumenta ainda mais a eficiência na busca dos objetos
- 96. Protocolo HTTP O cliente envia requests conteúdo para um servidor
- 97. URL – Uniform Resource Locator – identifica uma página/programa
- 98. A mensagens usam formatação semelhante a MIME usada em correio eletrônico, contendo informações do cliente e conteúdo
- 99. A resposta do servidor contém uma linha de status com a versão do protocolo em uso e códigos de erro, seguida por conteúdo MIME com informações do servidor e conteúdo
- 100. Métodos e Mensagens de erro HTTP
- 101. Cookies (RFC 2109) Permite identificação de usuários – pode ser usado para oferecer funções de camada de sessão
- 103. Cookie:
- 104. Melhorias de Performance Acesso ao conteúdo pode ficar lento devido a links, máquinas sobrecarregadas, congestionamento, etc
- 105. Algumas soluções Proxy/Cache – armazena cópias das páginas mais usadas – melhores tempo de resposta e tráfego WAN
- 106. Mirroring – replicação do conteúdo de servidores
- 107. Redes de distribuição de conteúdo ( Contend Delivery Networks ) – serviços especializados de distribuição de conteúdo WEB
- 108. SMTP – Simple Mail Transport Protocol
- 109. Usado para o envio de correio eletrônico pela Internet
- 110. Define com um programa que envia mensagens de correio e um que recebe devem interagir
- 111. POP – Post Office Protocol – usado para receber as mensagens de correio eletrônico Correio Eletrônico
- 112. Nomes de Usuários
- 113. Formatos de Mensagens RFC 822 – mais comum – texto ASCII Campos de cabeçalho: To, Cc, Bcc, From, Sender, etc
- 114. Corpo da mensagem
- 115. A norma permite que se crie cabeçalhos customizados, desde que no formato X-____ MIME – extensões ao formato da RFC 822 Permite envio de dados não textuais
