TREINAMENTO PONTE ROLANTE 13-05-2021.pptx

SEGURANÇA NA OPERAÇÃO DE
PONTE ROLANTE

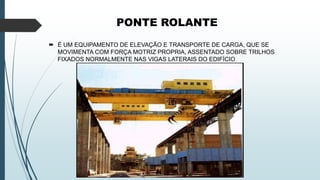

PONTE ROLANTE
 É UM EQUIPAMENTO DE ELEVAÇÃO E TRANSPORTE DE CARGA, QUE SE
MOVIMENTA COM FORÇA MOTRIZ PROPRIA, ASSENTADO SOBRE TRILHOS
FIXADOS NORMALMENTE NAS VIGAS LATERAIS DO EDIFÍCIO

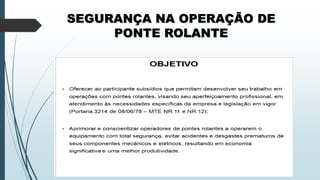

SEGURANÇA NA OPERAÇÃO DE PONTE
ROLANTE
TREINAMENTO: NR 11 ITEM 11.1.5
Nos equipamentos com força motriz própria, o operador deverá receber um
treinamento especifico, dado pela empresa, que o habilitará nessa função

PREVENÇÃO DE ACIDENTES
 Existem várias formas de evitar os acidentes nos processos de movimentação de materiais.
 Os cuidados tem a ver com os tipos de atividade, equipamento e material.

PREVENÇÃO DE ACIDENTES
•Eliminar a movimentação;
• Planejamento;
• Projeto e seleção de dispositivos e
ferramentas;
•Treinamentos.

ROLANTE
• DIFINIÇÃO DE:
ACIDENTE
E
INCIDENTE

PONTE ROLANTE
 INCIDENTE:
Pode ser definido como sendo um acontecimento não
desejado ou não programado que venha a deteriorar ou
diminuir a eficiência operacional da empresa.
 ACIDENTE:
É o evento não desejado que tem por resultado uma
lesão ou enfermidade a um trabalhador ou um dano a
propriedade.

PONTE ROLANTE
• DEFINIÇÃO DE:
PRATICAS ABAIXO DO PADRÃO (fatores humanos de risco)
E
CONDIÇÃO INSEGURA (riscos ambientais)

PONTE ROLANTE
 PRATICA ABAIXO DO PADRÃO:
É TODA DECISÃO MENTAL EM FAZER OU NÃO ALGO, POR PARTE DO TRABALHADOR,
QUE CONTRARIA NORMAS E PROCEDIMENTOS QUE VISAM A PREVENÇÃO DE
ACIDENTES E DOENÇAS OCUPACIONAIS

PONTE ROLANTE
 CONDIÇÃO INSEGURA:
SÃO CIRCUNSTÂNCIAS EXTERNAS, NO PRÓPRIO AMBIENTE DE TRABALHO, DE QUE
DEPENDEM OS TRABALHADORES PARA EXECUTAREM SUAS ATVIDADES E QUE SEJAM
CONTRARIAS ÀS NORMAS E PROCEDIMENTOS DE SEGURANÇA

ROLANTE

PONTE ROLANTE
RISCOS AMBIENTAIS:
Considera-se riscos ambientais os agentes
químicos, físicos, biológicos, ergonômicos e de
acidentes existentes nos ambientes de trabalho
que, em função de sua natureza, concentração
ou intensidade e tempo de exposição, são
capazes de causar danos à saúde do trabalhador.

OPERAÇÕES DE MOVIMENTOS
 Os movimentos da ponte rolante são obtidos através de seus três
componentes fundamentais que são:
 1. Ponte............................. Longitudinal;
 2. Trole ou Carro................Lateral e/ou transversal;
 3. Guincho......................... Vertical
DESCE
SOBE
ESQUERDA DIREITA
AVANÇO
RECUO

PONTE ROLANTE
A corrente grau-8 é utilizada em aplicações onde necessitam de maior segurança em trabalhos com elevação, amarração
e movimentação de cargas. Fabricadas conforme a norma EN 818/2.
TABELA DE CARGAS E MEDIDAS
MATERIAL:
Liga metálica de alta resistência e seu grau faz referência a sua resistência em N/mm², grau-8 = 800 N/mm².
ACABAMENTO:
De acordo com as normas EN 818-2, EN 818-4 e EN 1677, o acabamento das correntes grau-8 podem ser fornecidas com
acabamento em preto-natural e seus componentes na cor amarela.
INSPEÇÕES EM CORRENTES GRAU-8
As correntes utilizadas em movimentação de cargas devem ser inspecionadas pelo menos uma vez por ano e, dependendo
do tipo de trabalho, semestralmente. Substituições de correntes devem ser feitas quando seu diâmetro médio (dm) em
qualquer ponto tenha sofrido redução igual ou superior a 10% do diâmetro nominal. Para esta conclusão, deve-se adotar a
seguinte fórmula:

INSPEÇÃO NAS CORRENTES
INFORMAÇÕES INDISPENSÁVEIS, PARA ESPECIFICAR, INSPECIONAR E UTILIZAR:
a) Diâmetro nominal da corrente.
b) Comprimento total da linga (com acessórios).
c) Carga de trabalho da linga.
d) Quantidade de pernas.
e) Definição de acessórios, tipo de gancho e anel de carga.
f) Norma aplicada EN 818 e EN 1677.

-
INSPEÇÃO NAS CORRENTES
Fator de Segurança das correntes e lingas: 4:1
Devem também ser substituídas as correntes que apresentarem deformação por dobra ou torção, amassamento, entalhamento, trinca ou
alongamento no comprimento externo maior que 3%, o que corresponde a um alongamento no passo interno maior que 5%,
caracterizando, assim, deformação plástica.
Ao inspecionar a linga no recebimento, verifique os seguintes pontos:
a) Confira se o material está em conformidade com o solicitado.
b) Se o material está acompanhado de certificado de qualidade emitido pelo fornecedor.
c) Se os acessórios estão conforme o solicitado.
REDUÇÃO DA CAPACIDADE DE CARGA
Caso a aplicação das lingas seja em ambiente com temperaturas superiores a 200°C, a carga de trabalho deverá ser corrigida em %,
conforme a tabela:
Cantos vivos:
Redução da capacidade de carga em 20% (considera-
se canto vivo quando o raio é menor que o diâmetro
nominal da corrente).
Cargas assimétricas:
Redução da capacidade de carga em 50% (quando o
içamento ocorrer com lingas de 2 ou mais ramais).

MOVIMENTAÇÃO DE CARGAS COM
PONTE ROLANTE

MOVIMENTAÇÃO DE MATERIAIS
A movimentação de
materiais consiste na
sua elevação,
transporte e
colocação deste, em
lugar determinado,
por parte das
pessoas.
Esta movimentação
pode ser realizada
manualmente ou com
auxilio de
equipamentos.

EQUIPAMENTOS DE MOVIMENTAÇÃO
 A movimentação de materiais pode ser efetuada através de uma série de equipamentos,
entre os quais, podem ser citados os elevadores, empilhadeiras, guinchos, guindastes,
talhas, pontes rolantes, etc.

CARACTERISTICAS DOS
INSTRUMENTOS DE COMANDO
• Controle remoto que
acomoda botões;
• Emergência;
• Alarme Sonoro
(sirene);
• Içamento e descida
vertical da carga;
• Carro na transversal;

FATORES BÁSICOS PARA O
TRANSPORTE DE MATERIAIS
 O que vai ser movimentado;
 Em que direção movimentada;
 Frequência de movimentação;
 Volume da carga a ser movimentada;
 Distância a percorrer.
 Qual a linga que devo utilizar ?deve ser

TÉCNICAS DE OPERAÇÃO
 Neste tipo de transporte temos um peso sustentado por cabos de
aço, devido a ação gravitacional permanece parado e aprumado bem
abaixo do carro e ponte. Ao deslocarmos a ponte ou o carro, em
relação a carga, esta se moverá instantes de segundos depois
ocorrendo assim o balanço em desequilíbrio.

• Para o içamento da carga
devemos:
 Deslocar a ponte em
velocidade até o local de
engate da carga, baixar o
gancho e engatar.
 Deve se alinhar o cabo
evitando o balanço ao
erguer.

 Nunca levante a carga com o gancho numa posição
oblíqua em relação à linha perpendicular ao piso.

OPERAÇÃO INCORRETA

OPERAÇÃO CORRETA

 Os cabos de içamento devem estar na vertical, antes do inicio de
qualquer içamento.
 As cargas devem estar firmes e balanceadas (equilibradas), antes de
serem levantadas.

Técnicas de Operação
Equipamentos incorreto para
operação
+ ou – do que 13.6 T

 Como devemos prosseguir, em casos de dúvidas ?
Forma incorreta
Forma ?

PARA O DESLOCAMENTO DEVEMOS :
 Fazê-lo com saídas suaves, evitando o
balanço da carga içada, aumentando a
velocidade, e em seguida levando-a até o
local do descarregamento. Sempre acionar a
sirene alertando a todos do deslocamento da
peça, não importando seu tamanho e peso.
Operador não deve ter sua atenção distraída
para com a carga e para com área de
trabalho.
PARTIDA

 Não estar atendo durante a movimentação da Ponte Rolante poderá
provocar sérios acidentes
• A foto abaixo destaca um acidente provocado pela distração do operador.
 O varal da ponte que estava sendo operada enroscou no moitão de uma ponte que estava
parada.

 Abaixo acidente provocado pela batida entre duas pontes.
 O operador ao movimentar a ponte, estava conversando com um colega de
trabalho, ou seja, totalmente desatento durante a operação da ponte.
 Ocorrido: O varal ao enroscar no moitão fez com que o mesmo virasse ao
contrário, causando um acidente com grandes perdas materiais.
 Pergunta: O que provocou o acidente ?

O transporte
 Deve ser feito com segurança e
eficiência, o mais próximo do solo,
quando possível, utilizando de
corredores e áreas reservadas ao
transporte por ponte rolante.
As cargas não devem passar por
sobre a cabeça dos operários, ou
pessoas próximas, de forma a
oferecer risco à segurança das
mesmas.

 Precauções devem ser tomadas para que a carga não
entre em choque, ou se prenda em qualquer obstrução,
quando em translação ou içamento.

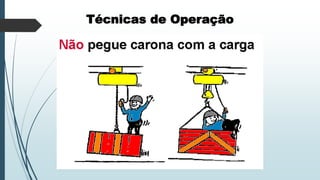

 Ninguém deve estar sobre a carga, no gancho ou em
outro acessório de içamento, nem mesmo na Ponte, em
qualquer situação

 Inicie o levantamento somente após receber o sinal adequado da pessoa que
está comandando, ou do sinaleiro designado.
sinaleiro
Operador
Obs: Sinalizar ao operador e nunca ficar embaixo de cargas

 Os operadores
devem conhecer a
capacidade da
ponte rolante não
permitindo em
nenhum caso, que
a mesma seja
ultrapassada.

 Sempre que uma carga for
levantada e seu peso se
aproxime da capacidade da
ponte, levante a carga de 10
a 15 cm do piso, solte o
botão de acionamento e
verifique a capacidade de
freio em manter a carga
suspensa
TESTE O FREIO PRÓXIMO DO PISO
NÃO ESPERE ATÉ QUE A CARGA
FIQUE MUITO AFASTADA DO CHÃO
PARA TESTAR O FREIO

 Antes de abandonar o controle de uma ponte, o operador deve baixar a carga até o solo.
Atenção: O operador não deve nunca, deixar sua posição nos controles, enquanto a carga
estiver suspensa.

Nó no cabo!!!
JAMAIS
FAÇA ISTO.

IMPROVISAÇÃO
PARA SEGURAR
FIOS PARTIDOS ? ? ?

INSPEÇÕES
Cabos de
aço com
arames
cortados!

INSPEÇÕES
 Critérios para descarte
1-Arames partidos:
Dez arames partidos distribuídos aleatoriamente em
qualquer comprimento de seis vezes o diâmetro do
cabo.
3- Mais de um arame partido no interior do cabo, em
qualquer comprimento de seis vezes o diâmetro do
cabo.

INSPEÇÕES
 Coloque as cintas no cabideiro após término do trabalho conforme
capacidade
Inspecione antes após e durante o uso da cinta
Nunca dê nó para encurtar uma cinta Em enforcamento reduz 20%

Dispositivos Levantadores:
Equipados com Imã: Em algumas condições e necessário utilizar esse dispositivo
devido as caracteristicas geometricas das peças.
Atenção: É necessário limpar a área de contato do imã e da peça e certificar que a
trava de segurança esteja acionada até o final. Quando a alavanca for desabilitada
devemos voltá-la manualmente até o final do curso para evitarmos a colisão da
alavanca.
Trava de Segurança
Superficie de
contato

Atenção: De acordo com a superfície de contato da peça a capacidade do
dispositivo é reduzida.
Dispositivos levantadores equipados com Imã:

66% Redução de
capacidade
Exemplo: 1000 KG para 333 KG

Em peças que estejam quentes não usar o imã ou a cinta:
Devido ao recuo do carbono que acontece
quando a chapa alcança a temperatura de 80º
graus celsius evitando assim o magnetismo
entre a chapa e o dispositivo magnético
Devido a queima dos fios que compõe a cinta

Peças com o comprimento maior que 3300mm devem ser içadas com auxilio do
magnético duplo.
ATENÇÃO
Se o magnético não tiver totalmente em contato com a peça (peças com furos
ou rasgos), é proibido levantar mais de 1 peça por vez.

ATENÇÃO
Se o magnético não tiver totalmente em contato com a peça (peças com furos ou rasgos), é
proibido levantar mais de 1 peça por vez.
CORRETO ERRADO!
