Reti di calcolatori
Permettono la condivisione di
risorse (hardware e software)
e la comunicazione con
gli altri utenti

 Anni ’70: calcolatori di grandi dimensioni,
modello time-sharing, centri di calcolo
 Anni ’80: reti di calcolatori indipendenti ma
interconnessi
 fusione tra calcolatori e comunicazione
Reti di calcolatori

 A partire dagli anni ‘90 le reti hanno cominciato
a fornire servizi agli individui
accesso a informazioni remote
WWW, servizi finanziari, e-commerce
comunicazione uomo-a-uomo
XIX secolo: telefono, XXI secolo: e-mail
intrattenimento interattivo
video on demand, giochi in rete
Reti di calcolatori

 Per ottenere tutto questo non basta più il singolo
elaboratore con il suo sistema operativo ma
bisogna introdurre una rete di calcolatori
Reti di calcolatori
Rete di
comunicazione

 Nodo: un nodo (host) è un qualsiasi dispositivo
hardware del sistema in grado di comunicare con
gli altri dispositivi che fanno parte della rete
 Arco: i nodi sono collegati mediante archi (link)
Formano i canali di comunicazione, ad es. cavi telefonici, fibre
ottiche, collegamenti satellitari, …
 Il tipo di cavo determina la capacità di
trasmissione
Componenti fondamentali di una rete

 Si parla di banda della rete che viene misurata in
bit al secondo
 Kilobit (Kb)
 Megabit (Mb)
 Concentratore (hub): dispositivo di connessione
che semplifica il collegamento fisico tra i nodi e
instrada i segnali
 Dorsale: cavo ad alta capacità di trasmissione
dei dati

 L’uso fondamentale di una rete è quello di
consentire la comunicazione tra i nodi
 I nodi si scambiano dei dati sotto forma di
messaggi codificati in forma digitale
 Ogni messaggio è caratterizzato da un mittente,
un destinatario, un insieme di informazioni che
costituiscono il corpo del messaggio
Comunicazione nelle reti

 Affinchè questa comunicazione possa
avvenire in modo corretto si deve definire
un protocollo di comunicazione
 Esattamente come nella vita reale si stabiliscono delle
convenzioni per il comportamento tra gli individui, nel caso
della comunicazione tra gli elaboratori un protocollo
definisce quell’insieme di regole che il nodo mittente e il
nodo destinatario devono seguire per interagire tra loro

 In generale, un protocollo fornisce delle
funzionalità per
 indirizzamento (addressing)
 instradamento (routing)
 gestione di eventuali errori di trasmissione
(error detection, error recovery, sequence control)
 gestione della velocità di comunicazione
(flow control)

 Un protocollo “monolitico” che realizzi tutte le
funzionalità necessarie per la comunicazione tra
elaboratori in rete è difficile da realizzare
 Inoltre, se cambia qualche componente della
rete, si deve modificare l’intero protocollo
 Per ridurre la complessità di progettazione la
maggior parte dei protocolli è organizzata come
una serie di livelli
Il numero dei livelli, il loro nome, le funzionalità differiscono da una rete
ad un’altra
Come si definisce un protocollo?

Comunicazione multilivello
Messaggio
Informazione per
l’interprete remoto
Informazione per
la segretaria remota
Segretaria
Interprete
Filosofo

 Non esiste una classificazione univoca delle reti
ma due aspetti hanno una particolare importanza
 tecnologia di trasmissione
 scala
Torniamo alle reti di calcolatori …

 I dispositivi che formano una rete possono
essere collegati tra loro in vari modi che
determinano l’architettura o topologia della
rete
 La topologia della rete determina la modalità di
trasmissione dei dati
Tecnologia di trasmissione

 Reti punto a punto (point-to-point)
 consistono di molte connessioni individuali tra coppie di
elaboratori

 Reti ad anello
 i nodi sono organizzati secondo una configurazione ad
anello e non sono tutti direttamente collegati
 il segnale emesso da un nodo passa al nodo successivo; se
non è indirizzato a quel nodo, viene ritrasmesso al nodo
seguente, finché non raggiunge il destinatario

 Reti a stella
 i nodi sono tutti collegati a un nodo centrale detto host
 le comunicazioni tra due nodi non sono dirette ma passano
attraverso il nodo host che provvede a smistarle verso il nodo
destinazione

 Reti lineari (broadcast)
 hanno un unico canale di comunicazione (dorsale) condiviso
da tutte le macchine della rete
 i messaggi inviati da un elaboratore vengono ricevuti da tutti
ma solo l’elaboratore destinatario elaborerà il messaggio, gli
altri elaboratori lo ignoreranno

 Reti commutate
 poiché è impossibile collegare fisicamente tutte le macchine, si
utilizza una infrastruttura condivisa
 … ne riparleremo …

 Un criterio alternativo per classificare le reti è legato alla
loro scala, che si determina in base alla dimensione dei
processori e alla loro distanza
Scala
0.1 m
1 m
10 m
100 m
1 km
10 km
100 km
1000 km
10000 km
circuito
sistema
stanza
edificio
università
città
nazione
continente
pianeta
Rete locale
LAN
LAN
LAN
Rete metropolitana
MAN
Rete geografica
WAN
Internet
multicomputer
Internet

 Reti private per la condivisione di risorse all’interno
di un edificio o in edifici vicini
elaboratori
stampanti
dati
 Sono generalmente di dimensioni ridotte
 Si possono distinguere a seconda della topologia
(punto-a-punto, ad anello, a stella, lineare)
LAN – Local Area Network

 Per collegare un computer ad una rete locale si
usa una scheda di rete che permette di
instaurare la connessione fisica
convertire i dati da trasmettere nel formato
opportuno
LAN – Scheda di rete

 Ogni scheda di rete ha un indirizzo univoco detto
anche
 indirizzo fisico o indirizzo di LAN o indirizzo MAC (media access
control)
 Nella maggior parte delle LAN questo indirizzo è
formato da 6 byte (48 bit)
 Ci sono quindi 2 indirizzi fisici possibili
 Sono indirizzi permanenti, scritti nella memoria ROM della scheda
di rete
 Possono essere considerati come il codice fiscale associato ad una
persona, in contrasto con il suo indirizzo di casa (che si avvicina
all’indirizzo IP … )
48
LAN – Scheda di rete

 Gli elaboratori in una LAN possono avere ruoli
diversi
 Server: elaboratore che può essere condiviso
dagli altri computer collegati in rete
 server gestore dei dati (file server)
 server di stampa (printer server)
 server di comunicazione: permette l’accesso ad altre reti
locali o ad Internet
 Client: elaboratore che usa delle risorse
condivise, messe a disposizione dal server

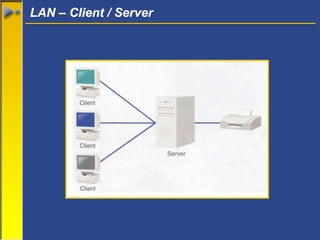

LAN – Client / Server

I concetti di client e server sono
legati al software per la gestione e
per l’uso dei servizi anche se si
parla di elaboratore server (o client)
riferendosi a quello su cui “girano”
i programmi software per la gestione
e l’uso dei servizi stessi
LAN – Client / Server

LAN – Sistema operativo di rete (o distribuito)
0010110101010011
1111000010101011
0001001010100111
0010110101000011
hardware
Sistema operativo locale
Sistema operativo di rete
 In una LAN si vogliono condividere delle risorse
 Il sistema operativo (locale) non è in grado di gestire
le risorse che non appartengono all’elaboratore e si
introduce un nuovo livello nella “struttura a cipolla”: il
sistema operativo di rete

LAN – Sistema operativo di rete
 È necessario associare un nome logico agli
elaboratori e alle risorse che sia indipendente dalla
loro localizzazione fisica nella rete
 In laboratorio SW1, ad ogni calcolatore è associato un nome
logico (univoco)
A B
C
D stamp1

 Per fare riferimento alla stampante si userà sempre il
suo nome logico (stamp1) e sarà il sistema operativo
di rete a localizzarla
 Esempio: supponiamo che l’utente sulla macchina C voglia
stampare un file di nome file1.c
A B
C
D stamp1

>lpr -Pstamp1 file1.c
Il sistema operativo locale di C analizza il comando
e si accorge che la stampante stamp1 non è locale
alla macchina
Quindi la richiesta viene passata al sistema
operativo di rete di C che si occupa di individuare il
server della stampante, sfruttando la funzione di
naming
Viene rilevato che D è il server della stampante
A B
C
D stamp1

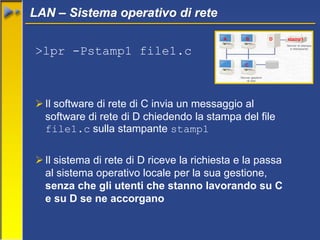

>lpr -Pstamp1 file1.c
Il software di rete di C invia un messaggio al
software di rete di D chiedendo la stampa del file
file1.c sulla stampante stamp1
Il sistema di rete di D riceve la richiesta e la passa
al sistema operativo locale per la sua gestione,
senza che gli utenti che stanno lavorando su C
e su D se ne accorgano
A B
C
D stamp1

Naming – Localizzazione dei nomi
 Ogni nodo nella rete ha un nome logico
 Ogni nodo ha anche un indirizzo fisico
 Il nome logico viene usato dagli utenti, l’indirizzo
fisico viene usato dal software di rete
 Esiste una corrispondenza univoca tra i nomi
logici e gli indirizzi fisici, la funzione di naming si
occupa di trovare questa corrispondenza

 Ethernet è il tipo di rete locale più diffuso
 Sviluppata dalla Xerox negli anni ’70 (1976)
 Qualsiasi computer di qualsiasi tipo prevede la
possibilità di usare una scheda Ethernet per
connettersi alla rete locale
 Usa prevalentemente la topologia a stella o quella
lineare
 Velocità di trasmissione: 10, 100, 1000 Mb/sec.
LAN – Ethernet

LAN – Modalità di accesso CSMA/CD
 Quando un computer vuole comunicare, verifica
che il canale sia libero e invia il messaggio in
broadcast
 Se invece si accorge che un altro computer sta
trasmettendo, aspetta
 Se si verifica un conflitto (due o più computer hanno inviato i
loro messaggi contemporaneamente) i computer coinvolti si
fermano, aspettano per un tempo T casuale, e poi
riprovano la trasmissione
CSMA/CD Carrier Sense Multiple Access / Collision Detection

Scala
0.1 m
1 m
10 m
100 m
1 km
10 km
100 km
1000 km
10000 km
circuito
sistema
stanza
edificio
università
città
nazione
continente
pianeta
Rete locale
LAN
LAN
LAN
Rete metropolitana
MAN
Rete geografica
WAN
Internet
multicomputer
Internet

 Una rete metropolitana è sostanzialmente una
versione ingrandita di una LAN
 Può coprire un gruppo di uffici, aziende diverse,
una città
 Può essere pubblica o privata
MAN – Metropolitan Area Network

 Una rete WAN copre una grande area geografica
 ad esempio, la rete GARR collega tutte le Università italiane
 Nella maggior parte delle reti WAN la sottorete di
comunicazione è formata da
 linee di trasmissione (che spostano i dati fra i vari nodi)
 elementi di commutazione (router), calcolatori specializzati
usati per collegare due o più linee di trasmissione
WAN – Wide Area Network

 Permettono di realizzare l’ufficio portatile
 Sono utili per esempio
 per gruppi di autocarri, taxi, autobus
 soccorsi in caso di eventi disastrosi
 Servono per i telefoni cellulari
Reti senza filo (wireless)
Osservazione: le tecnologie attuali permettono anche di creare LAN senza
filo (ad es. Bluetooth)

 Nelle reti locali, la comunicazione tra due
computer passa di solito su cavi dedicati,
installati esplicitamente per la rete, e adatti per la
trasmissione digitale delle informazioni
 Semplificando un po’ su questi cavi si ha una variazione del
livello di tensione fra due valori, che corrisponde alla
trasmissione di bit di valore 0 oppure 1
Trasmissione digitale o analogica

 Per le comunicazioni su lunga distanza, si cerca di
sfruttare le reti di comunicazione esistenti, come
ad esempio la rete telefonica
 La rete telefonica è adatta a comunicare
la voce, cioè un segnale analogico che
varia in maniera continua in una banda
di frequenze
 Sono necessari dei dispositivi per poter usare la
rete telefonica come mezzo di comunicazione tra
computer
Trasmissione digitale o analogica

COMPUTER MODEM
Segnale digitale
MODEM
COMPUTER
Segnale
analogico
(linea telefonica)
Il modem
Segnale digitale
MOdulazione
DEModulazione

 I modem attuali hanno velocità di trasmissione di
14.400, 28.800, 38.400, 56.600 bit/sec. Ossia una
velocità massima di non più di 6 KByte/sec.
 Se due computer comunicano tramite un modem, la
velocità di comunicazione è sempre quella del modem
più lento
 Il modem è usato soprattutto per le comunicazioni
private (ad esempio un utente che si collega ad Internet tramite il suo provider)
Il modem

Il modem può essere esterno
(deve essere collegato alla porta
seriale del calcolatore)
oppure interno
(alloggiato in un apposito
slot di espansione)
Il modem

1_reti.ppt

More Related Content

Similar to 1_reti.ppt (20)

1_reti.ppt
