Современная архитектура Cisco для сетей Carrier Ethernet и Mobile Backhaul
1 like1,992 views
Документ посвящен обзору архитектуры и решений Cisco для цифровизации сетей, включая Carrier Ethernet и Mobile Backhaul. Основное внимание уделяется эволюции пакетных сетей и интеграции сетевых услуг для операторов связи с использованием новых технологий, таких как segment routing и SDN. Рассматриваются преимущества централизации управления, автоматизации, а также снижение затрат на CAPEX и OPEX.
Современная архитектура Cisco для сетей Carrier Ethernet и Mobile Backhaul
- 2. Современная архитектура Cisco для сетей Carrier Ethernet и Mobile Backhaul. Обзор и развитие продуктов доступа и агрегации для операторов связи Дементьев Дмитрий Системный инженер, Cisco Systems © 2017 Cisco and/or its affiliates. All rights reserved.
- 3. Темы сегодняшней беседы Обзор Сisco архитектуры Evolve Packet Network 5.0 Решения для доступа и агрегации: Обзор маршрутизаторов ASR9xx Миграция SDH и интергация legacy-cервисов в архитектуре EPN 5.0 Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 3
- 4. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 4 Mobile Backhaul Business / Private Cloud Residential Triple Play SONET/ATM Разные недозагруженные сети Отсутствие интеграция сервисов Разный обслуживающий персонал • Единая сеть с эффективной нагрузкой • Единая модель управления сетью • Все сервисы на единой сети • Сохранение 75% CAPEX затрат • OPEX эффективность – единая сеть Конвергенция сетевой инфраструктуры Единая мультисервисная сеть, снижение CAPEX & OPEX
- 5. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 5 Простое управление (низкий Opex) (plug-n-play, programmable, de-protocols, no or less IP address management overhead) Оптимальная передача данных (Минимальные сетевые задержки) (node to node direct shortest path forwarding) Управление маршрутизацией для приложений (Network Slicing) (path selection, traffic-engineering) Отказоустойчивость сети (link, node, path protection) Организация overlay сервисов (Network Slicing) (Flexible VPN service support) Организация транспорта конвергентной сети IEEE Ethernet Bridging (802.1q/.1ad/.1ah, G.8032, STP) IP/MPLS (ospf/isis, ldp, rsvp-te, bgp-lu, bgp vpn) OF/SDN (openflow forwarding) SR/SDN (segment routing) Требования EPN4 EPN5 Варианты реализации
- 6. Сложность настройки и эксплуатации Совмещенный HW и SW Device-Centric модель Эволюция сетевой инфраструктуры Гибкая трансформация в сторону SDN-enabled сети Unified MPLS SR: Простая и оптимальная маршрутизация Централизованное управление и оркестрация Распределенный Control Plane Agile Carrier Ethernet (ACE) EPN 5EPN 4 BGP BGP-LU T-LDP RSVP-TE MPLS LDP IP IGP Сервисы Транспорт BGP T-LDP/static IP IGP/SR Сервисы Транспорт SDN
- 7. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 8 ACE – Сетевая архитектура EPN5 XTC PE1 PE2 PE4 PE3 A1 B1 NSO WAE EPN-M BGP/BGP-LS RR PCEPPCEP Services: BGP - L3VPN/L2VPN(EVPN), point-to-point services static PW Контроллер/Оркестрация: • XTC обеспечивает inter-IGP domain путь, WAE – оптимизацию расчета LSP • NSO Конфигурация сервисов • EPN-M Service provisioning/Service assurance/Network Visibility/Fault Management Anycast-GW Anycast-GW Applications APIs Provisioning NSO Path Computation/ WAN optimization XTC/WAE EPN-M BGP T-LDP/Static IP IGP/SR • Использование Segment Routing • EVPN - Единый Control-Plane • SR/LDP Простая интеграция • Автоматизация • Быстрое внедрение с ”IP Unnumbered” BGP-LU/BGP Prefix-SID provides end-to-end label path IGP-SR TI-LFA IGP-SR TI-LFA IGP-SR TI-LFA Transport: Segment-Routing with Topology Independent LFA (TI-LFA)
- 8. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 9 EPN5 - Транспорт XTC PE1 PE2 PE4 PE3 A1 B1 NSO WAE EPN-M BGP/BGP-LS RR PCEPPCEP Services: BGP - L3VPN/L2VPN(EVPN), point-to-point services static PW Контроллер/Оркестрация: • XTC обеспечивает inter-IGP domain путь, WAE – оптимизацию расчета LSP • NSO Конфигурация сервисов • EPN-M Service provisioning/Service assurance/Network Visibility/Fault Management Anycast-GW Anycast-GW Applications APIs Provisioning NSO Path Computation/ WAN optimization XTC/WAE EPN-M BGP T-LDP/Static IP IGP/SR • Использование Segment Routing • EVPN - Единый Control-Plane • SR/LDP Простая интеграция • Автоматизация • Быстрое внедрение с ”IP Unnumbered” BGP-LU/BGP Prefix-SID provides end-to-end label path IGP-SR TI-LFA IGP-SR TI-LFA IGP-SR TI-LFA Transport: Segment-Routing with Topology Independent LFA (TI-LFA)
- 9. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 10 Segment Routing Как это работает? Paths options Dynamic (STP computation) Explicit (expressed in the packet) Control Plane Routing protocols with extensions (IS-IS,OSPF, BGP) SDN controller (BGP LS, PCEP, NETCONF/YANG) Data Plane MPLS (segment labels) IPv6 (+ SR extension header) Data 7 Dynamic path Explicit path High cost Low latency Adj SID: 46 R1 SID: 1 R2 SID: 2 SID: Segment ID R4 SID: 4 R6 SID: 6 R7 SID: 7 R3 SID: 3 R5 SID: 5 Data 7 46 4 Explicit loose path for low latency app Нет LDP, нет RSVP-TE Упрощая MPLS
- 10. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 11 Segment Routing Topology-independent Fast Re-route IP-FRR обеспечивает надежность транспортной инфраструктуры и различных сервисов 2002, LFA FRR project at Cisco R-LFA для кольцевых топологий В Segment Routing используется Topology Independent LFA Нет дополнительных протоколов Простое восстановление node segment to P node adjacency segment from P to Q Наличие минимального распределенного control plane позволяет получить надежную инфраструктуру A B P Q Z C R
- 11. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 12 Резервирование Service Node – SR Anycast GW Несколько узлов анонсируют один Segment Identifier (Anycast segment) в дополнение к своим Segment Identifiers Трафик передается в сторону ближайшего, с точки зрения IGP, узла Если произошла авария на основном узле, трафик автоматически перенаправляется к другому с тем же значением Anycast segment Простой механизм резервирования на транспортном уровне. Не требует дополнительных протоколов A C B O Z SN1 SN2 Packet sent to SN1 or SN2 100 SN2 : SID 102 SN1: SID 101 Failure
- 12. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 13 Модели взаимодействия SR и LDP LDP over SR SR over LDP SR to LDP LDP to SR
- 13. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 16 ACE – Транспорт IGP-SR/TI-LFA/SR-LDP_взамодействие Пример конфигурации router isis 1 address-family ipv4 unicast metric-style wide segment-routing mpls ! interface Loopback0 address-family ipv4 unicast prefix-sid prefix-sid index 1 router ospf 1 router-id 1.1.1.1 segment-routing mpls segment-routing forwarding mpls area 0 interface Loopback0 passive enable prefix-sid index 1 router isis 1 interface GigabitEthernet0/0/0/2 address-family ipv4|ipv6 unicast fast-reroute per-prefix fast-reroute per-prefix ti-lfa router ospf 1 segment-routing mpls segment-routing sr-prefer router ospf 1 fast-reroute per-prefix fast-reroute per-prefix ti-lfa router isis 1 address-family ipv4|6 unicast segment-routing mpls sr-prefer IGP-SR TI-LFA SR/LDP cосуществование LDP->SR миграция 16
- 14. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 17 ACE - Transport Быстрое развертывание при помощи ”IP Unnumbered” A2 IGP-SR A3 Interface tenGig0 ipv4 unnumbered loopback 0 Lo0:x.x.x.x/32 Interface tenGig1 ipv4 unnumbered loopback MPLS/Core PE1 PE2 A1 Uplink интерфейс - IP Unnumbered Простое назначение адресов Быстрое развертывание 1 IPv4 address/access node BRKSPG-
- 15. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 18 Access1 SR Domain SR Domain SR Domain ABR11 Inline-RR ABR21 Inline-RR IGP A1 Core IGP IGP A2 Access2 Core RR1 RR2 Transport RR BGP Prefix-SID iBGP peering for Transport BGP Prefix-SID 1.1.1.3/32 SID idx 3 Next-hop ABR21 1.1.1.3/32 SID idx 3 16003 Редистрибьюция IGP BGP С сохранением prefix SID 1.1.1.3/32 SID idx 3 Next-hop ABR11 1.1.1.3/32 16003 NH ABR11 16011 1.1.1.3/32 16003 NH ABR21 16021 1.1.1.3/32 16003 S D ABR21 16021 ABR21 16021ABR11 16011 Control
- 16. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 19 Access1 SR Domain SR Domain SR Domain ABR11 Inline-RR ABR21 Inline-RR IGP A1 Core IGP IGP A2 Access2 Core RR1 RR2 Transport RR BGP LU iBGP peering for Transport BGP LU BGP LU RFC 3107 – BGP Labeled Unicast (BGP-LU) 1.1.1.3/32 SID idx 3 16003 1.1.1.3/32 16003 NH ABR11 16011 1.1.1.3/32 16003 NH ABR21 16021 1.1.1.3/32 16003 S D ABR21 16021 ABR21 16021ABR11 16011 IP IP 16003 16011 IP 16003 16011 IP 16003 IP 16003 16021 IP 16003 16021 IP 16003 16021 IP 16003 IP 16003 IP 16003 IP IP PHP PHP PHP Forwarding
- 17. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 20 EPN5 – автоматизация транспорта XTC PE1 PE2 PE4 PE3 A1 B1 NSO WAE EPN-M BGP/BGP-LS RR PCEPPCEP Services: BGP - L3VPN/L2VPN(EVPN), point-to-point services static PW Контроллер/Оркестрация: • XTC обеспечивает inter-IGP domain путь, WAE – оптимизацию расчета LSP • NSO Конфигурация сервисов • EPN-M Service provisioning/Service assurance/Network Visibility/Fault Management Anycast-GW Anycast-GW Applications APIs Provisioning NSO Path Computation/ WAN optimization XTC/WAE EPN-M BGP T-LDP/Static IP IGP/SR • Использование Segment Routing • EVPN - Единый Control-Plane • SR/LDP Простая интеграция • Автоматизация • Быстрое внедрение с ”IP Unnumbered” BGP-LU/BGP Prefix-SID provides end-to-end label path IGP-SR TI-LFA IGP-SR TI-LFA IGP-SR TI-LFA Transport: Segment-Routing with Topology Independent LFA (TI-LFA)
- 18. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 21 Контроллер SDN - XR Transport Controller (XTC) Централизация сбора данных о топологии Сбор данных о топологии с помощью стандартных протоколов BGP-LS ISIS/OSPF Программирование пути стандартным протоколом PCEP Поддержка Segment Routing Мультивендорная поддержка Мультидоменная топология “Северное” API Расчет “Сбор данных о топологии” BGP-LS ISIS / OSPF “Программирование” PCEP WAE Приложение XTC
- 19. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 22 EPN5 – Сервисы XTC PE1 PE2 PE4 PE3 A1 B1 NSO WAE EPN-M BGP/BGP-LS RR PCEPPCEP Services: BGP - L3VPN/L2VPN(EVPN), point-to-point services static PW Контроллер/Оркестрация: • XTC обеспечивает inter-IGP domain путь, WAE – оптимизацию расчета LSP • NSO Конфигурация сервисов • EPN-M Service provisioning/Service assurance/Network Visibility/Fault Management Anycast-GW Anycast-GW Applications APIs Provisioning NSO Path Computation/ WAN optimization XTC/WAE EPN-M BGP T-LDP/Static IP IGP/SR • Использование Segment Routing • EVPN - Единый Control-Plane • SR/LDP Простая интеграция • Автоматизация • Быстрое внедрение с ”IP Unnumbered” BGP-LU/BGP Prefix-SID provides end-to-end label path IGP-SR TI-LFA IGP-SR TI-LFA IGP-SR TI-LFA Transport: Segment-Routing with Topology Independent LFA (TI-LFA)
- 20. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 23 BRKSPG- 2518 EVPN - End-to-End Control-Plane CE1 WAN/CoreAccess PE1 PE2 DCI DCI SpineSpine LeafLeafLeaf VM VM VM IP, IGP, MPLS (LDP), RSVP-TE, BGP-LU L2/L3VPN (BGP,T-LDP) - VPLS, EoMPLS IP, MPLS, L2 VPLS, OTV L2, STP, VLAN Trill, Fabric-Path Service Provider Network Data Center Network IP, MPLS (IGP/SR), MPLS-PBB IP,MPLS,VXLAN IP,MPLS,VXLAN Common EVPN Control Plane based on BGP: EVPN, PBB-EVPN, EVPN-VPWS Существующее решение: Эволюция overlap
- 21. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 24 EPN5 – Управление/Оркестрация XTC PE1 PE2 PE4 PE3 A1 B1 NSO WAE EPN-M BGP/BGP-LS RR PCEPPCEP Services: BGP - L3VPN/L2VPN(EVPN), point-to-point services static PW Контроллер/Оркестрация: • XTC обеспечивает inter-IGP domain путь, WAE – оптимизацию расчета LSP • NSO Конфигурация сервисов • EPN-M Service provisioning/Service assurance/Network Visibility/Fault Management Anycast-GW Anycast-GW Applications APIs Provisioning NSO Path Computation/ WAN optimization XTC/WAE EPN-M BGP T-LDP/Static IP IGP/SR • Использование Segment Routing • EVPN - Единый Control-Plane • SR/LDP Простая интеграция • Автоматизация • Быстрое внедрение с ”IP Unnumbered” BGP-LU/BGP Prefix-SID provides end-to-end label path IGP-SR TI-LFA IGP-SR TI-LFA IGP-SR TI-LFA Transport: Segment-Routing with Topology Independent LFA (TI-LFA)
- 22. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 25 Настройка и мониторинг сервисов AN PAN AGG ANAGG Core EPN Manager • Service Provisioning • E-Line (w/o EVPN) • E-LAN (w/o EVPN) • L3VPN • End to End Network Management • Image and Inventory Management
- 23. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 26 Network Element Drivers (NEDs) Service Manager Device Manager Физические устройства Виртуальные устройства • VNFM • Контроллеры • EMS и NMS Сетевые приложения Модель услуги Модель устройс тва Приложения REST, NETCONF, Java, Python, Erlang, CLI, Web UI NETCONF, REST, SNMP, CLI, другие Инженеры • Абстрактные модели данных для услуг и устройств снижение времени и затрат на разработку услуги (до 90% меньше кода) • Связывание процедуры изменения услуги и конфигурации устройства снижение времени исполнения клиентской заявки • Транзакционность, возможность быстрого отката конфигурации повышение надежности • Поддержка разных производителей и протоколов снижение затрат на управление Network Services Orchestrator (NSO) Оркестрация - управление конфигурациями, услугами и политиками
- 24. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 27 Cisco SDN интегрированная плоскость управления WAE XTC NSO (NEDs) SNMP NetFlowCLI NETCONF/ YANG CLI BGP- LS PCEP NSO “Сервисная модель” Модели услуг, оркестрация “Абстракция сети” модель сети, расчет пути “Абстракция устройств” Контроллеры, Протоколы, NED-ы “Протоколы” “Южные” сетевые протоколы “Сеть” Сетевые устройства Segment Routing
- 25. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 28 EPN 5.x Поддерживаемые платформы DCI SP Data Center NCS6KASR9K nV, AN, MPLS, Ethernet MPLS (SR, LDP, BGP, mLDP, nV) Core MPLS (SR, SRTE, mLDP, BGP) AccessCE/NID Preggregation Internet MPLS (SR, LDP, BGP, mLDP) ASR900/NCS 4206 ASR9K ASR920/NCS4201 ASR920-12SZ-IM/NCS 4202 Aggregation ASR9K ASR907/NC S4216 Service Edge ASR9K Internet Gateway ME1200 NCS5500 NCS5000 NCS5000 NCS5504/5508 NCS5501/5502 NCS 5501/NCS 5501-HD* * - Planning Stage NCS 5500 IOS-XRv 9000 Virtual Router
- 26. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 29 Large Network – End to End Segment Routing Single AS - Access, PAN, AGG and Core in separate IGP domain ASR920 ASR920 ASR920 AN SR Domain SR Domain SR Domain SR Domain SR Domain SR Domain PAN-ABR Inline-RR AGG-ABR Inline-RR CN-ABR Inline-RR CN-ABR Inline-RR AGG-ABR Inline-RR ASR920 ASR920 ASR920 ASR903/NCS55XX ASR9000 ASR9000 IGP 1 IGP 2 IGP 3 Core IGP IGP 4 IGP 5 PAN AGG AN Ti LFA Ti LFA Ti LFA Ti LFA Ti LFA Ti LFA ASR 9000 NCS 6000 AGG Core vRR1 vRR2 Transport RR XRv 9000 BGP LU vRR1 vRR2 Service RR XRv 9000 iBGP peering for Transport iBGP peering for Services ASR 9000 NCS 6000 Первый шаг к упрощению топологии Отсутствие LDP
- 27. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 30 Large Network – E2E Programmable Segment Routing Single AS - Access, PAN, AGG and Core in separate IGP domain ASR920 ASR920 ASR920 AN SR Domain SR Domain SR Domain SR Domain SR Domain AGG-ABR Inline-RR CN-ABR Inline-RR CN-ABR Inline-RR AGG-ABR Inline-RR ASR920 ASR920 ASR920 ASR9000 ASR9000 IGP 1 IGP 2 Core IGP IGP 3 IGP 4 AGG AN Ti LFA Ti LFA Ti LFA Ti LFA Ti LFA ASR 9000 NCS 6000 AGG Core vRR1 vRR2 Service RR XRv 9000 iBGP peering for Services ASR 9000 NCS 6000 XRv-PCE SR-TE Следующий шаг Программируемость Отсутствие transport BGP Отсутствие BGP LU
- 28. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 31 Large Network – E2E Programmable Segment Routing Single AS - Access, PAN, AGG and Core in separate IGP domain ASR920 ASR920 ASR920 AN AGG-ABR Inline-RR CN-ABR Inline-RR CN-ABR Inline-RR AGG-ABR Inline-RR ASR920 ASR920 ASR920 ASR9000 ASR9000 AGG AN ASR 9000 NCS 6000 AGG Core vRR1 vRR2 Service RR XRv 9000 iBGP peering for Services ASR 9000 NCS 6000 XRv-PCE PW-HE PW-HE L2VPN/L3VPN(*) Services
- 29. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 32 Large Network – E2E Programmable Segment Routing Single AS - Access, PAN, AGG and Core in separate IGP domain ASR920 ASR920 ASR920 AN AGG-ABR Inline-RR CN-ABR Inline-RR CN-ABR Inline-RR AGG-ABR Inline-RR ASR920 ASR920 ASR920 ASR9000 ASR9000 AGG AN ASR 9000 NCS 6000 AGG Core vRR1 vRR2 Service RR XRv 9000 iBGP peering for Services ASR 9000 NCS 6000 XRv-PCE Шаг 1: • Настройка PW между Access и Service PE (вручную или при помощи оркестрации) • Конфигурация L3VPN сервиса (включая PWHE) на Service PE Шаг 2 (продолжение настройки сервиса): • Service PE узнают о точках применения сервиса при помощи BGP Шаг 3: • Service PE запрашивают XRv-PCE путь (segment prefix SID) для точек применения сервиса Шаг 4: • Service PE програмирует E2E data path
- 30. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 33 Large Network – E2E Programmable Segment Routing Single AS - Access, PAN, AGG and Core in separate IGP domain ASR920 ASR920 ASR920 AN SR Domain SR Domain SR Domain SR Domain SR Domain AGG-ABR Inline-RR CN-ABR Inline-RR CN-ABR Inline-RR AGG-ABR Inline-RR ASR920 ASR920 ASR920 ASR9000 ASR9000 IGP 1 IGP 2 Core IGP IGP 3 IGP 4 AGG AN Ti LFA Ti LFA Ti LFA Ti LFA Ti LFA ASR 9000 NCS 6000 AGG Core iBGP peering for Services ASR 9000 NCS 6000 XRv-PCE SR-TE Значительное упрощение архитектуры Сервис End to End (*) From release EPN 5.1 Service RR XRv 9000
- 31. Large Network – E2E Programmable Segment Routing Single AS - Access, PAN, AGG and Core in separate IGP domain ASR920 ASR920 ASR920 AN SR Domain SR Domain SR Domain SR Domain SR Domain AGG-ABR Inline-RR CN-ABR Inline-RR CN-ABR Inline-RR AGG-ABR Inline-RR ASR920 ASR920 ASR920 ASR9000 ASR9000 IGP 1 IGP 2 Core IGP IGP 3 IGP 4 AGG AN Ti LFA Ti LFA Ti LFA Ti LFA Ti LFA ASR 9000 NCS 6000 AGG Core iBGP peering for Services ASR 9000 NCS 6000 XRv-PCE SR-TE Значительное упрощение архитектуры Сервис End to End (*) From release EPN 5.1 Service RR XRv 9000
- 32. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 35 Large Network – E2E Programmable Segment Routing Single AS - Access, PAN, AGG and Core in separate IGP domain ASR920 ASR920 ASR920 AN AGG-ABR Inline-RR CN-ABR Inline-RR CN-ABR Inline-RR AGG-ABR Inline-RR ASR920 ASR920 ASR920 ASR9000 ASR9000 AGG AN ASR 9000 NCS 6000 AGG Core iBGP peering for Services ASR 9000 NCS 6000 XRv-PCE L2VPN/L3VPN Services Service RR XRv 9000
- 33. Семейство ASR920
- 34. ASR-920-4SZ-A ASR- 920-4SZ-D ASR-920-12CZ-A ASR-920-12CZ-D ASR-920-10SZ- PD ASR-920-12SZ-IM ASR-920-24TZ-M ASR-920-24SZ-M ASR-920-24SZ-IM Size 1RU 1RU 2-4RU 1RU 1RU 1RU 1.5RU IM Slots - - - 1 - - 1 Air Flow Front to Back Front to Back - Front to Back Front to Back Front to Back Front to Back Side to Back 1G ports 2 12 10 12/16 24 Cu 24 SFP 24 10G ports 4 Dual 1G/10 2 Dual 1G/10 2 Dual 4 Dual 4 4 4 Dual TDM - - - With IM - - With IM Power 2 x Fixed 2 x Fixed 2 DC Fixed 2 x Modular 2 x Modular 2 x Modular 2 x Modular Маршрутизаторы Cisco ASR 920: различные варианты исполнения Единая операционная система, единый ASIC : Оптимизация для эксплуатационных задач и задач управления
- 35. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 38 ASR-920: 2+4 Port Compact Model – AC power Dual AC Power MGMT, Aux USB 2 x GE Cu TOD/1PPS, BITS Dry Alarm, USB Flash, USB Console 4 x 10GE SFP+
- 36. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 39 ASR-920-12CZ-D – DC Power Dual DC Power MGMT, Aux USB 4 x GE SFP 8 Combo GE ports TOD/1PPS, BITS 2 x 10GE SFP+ Dry Alarm, USB Flash, USB Console
- 37. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 40 ASR-920-24SZ-M Шасси Redundant AC or DC Power Hot-swappable Fan (back) 24x SFP Ports (FE/1GE Clients) 4x SFP+ (10GE Uplinks) Console Management Ethernet
- 38. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 41 4 x 1G/10G SFP+, 4 x 1GE SFP, 8 x 1GE Cu/RJ45 + POE Слот IM для TDM, 10GE, uPoE на медных интерфейсах Блоки питания резервируются, работа в широком диапазоне температур, встроенный GNSS приемник (GPS, GLONASS, Galileo, Beidou, QZSS timing), поддержка IPSEC, NAT/PAT Поддержка IM в FCS = 8 x GE Cu, 8 x GE SFP, 8/16 E1/T1, 1 x 10G XFP ASR-920-12SZ-IM: NextGen CSR 10MHz,1PPS TOD Port GNSS receiver 4x1GE/10GE 4х1GE SFP 8xCu RJ45 Single IM slot NEW!
- 39. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 42 Затраты по мере роста потребностей: • Расширение необходимого числа 1 GE и 10 GE портов • Активация требуемого функционала шаг за шагом • Установка лицензий без перезагрузки. • Поддержка Cisco Smart Licensing Функционал MPLS Функционал L2 Metro IP Access Services PAYG – 6/12*1GE/2*10GE или BULK - All 1GE/10GE ports loaded Advanced Metro IP Access Services IEEE 1588-2008 Boundary Clock Функционал L3 Metro Access Services Cisco ASR 920: гибкая модель лицензирования Расширенные технологии Базовые технологии Лицензирова- ние на порт
- 41. ASR 902 ASR 903 Большая плотность портов на уровне агрегации Универсальное решение Компактный, подходит для небольшого узла доступа/агрегации • Требуется больше места в стойке • Высокая плотность и интерфейсы разного типа • Инвестиции в развитие • Мультисервисность • Высокая плотность портов • Подходит для средних сайтов • Поддержка ISSU • Всего 2 RU, подходит для небольших сайтов • Полная поддержка функционала IOS-XE • Распределенная инфраструктура Модульные ASR 900: Обзор платформы масштабируемая линейка оборудования *Total Fabric BW Transport iMSG Aggregation CE Mobility Broadband Единая платформа, единая ОS, обшие компоненты и одинаковые возможности Pre-Aggregation 4 LC / 1 RSP 480G 6 LC / 2 RSP 560G 16 LC / 2 RSP > 2T ASR 907
- 42. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 45 RSP2A-128 and RSP2A-64 8x1GE RJ45 & 1x10GE SFP+ 8x1GE SFP & 1x10GE SFP+ 2x10GE SFP+ (XFP combo) ASR 902 & 903 – второе поколение RSPs & IMs 2nd Gen!
- 43. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 46 OC3/STM1/STM4 8 Port T1/E1 32 Port T1/E1 16 Port T1/E1 ASR 902 & ASR 903 – TDM Interface Modules
- 44. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 47 Combo 10G SONET/SDH/Ethernet 2) Module Mix of 1xSFP+ and 8xSFP Ports providing CEM and EoS 2) for TDM Migration and SONET/SDH Switching Native Ethernet Switching 2) Mix of OC3/12/48/192 or STM-1/-4/-16/-64 for SONET/SDH: - Up to 10G (HO), 10G (LO) SONET/SDH Switching capacity - Up to 10G Ethernet over SONET Termination 2) - APS 1+1 and UPSR 1) Protection SAToP, CESoP 2) and CEP over PWE3 - Via Channelized and Clear Channel SONET/SDH Ports Up to 8x 1GE Ports for Native Ethernet Services 2): MEF2.0 compliant EPL/EVPL and ELAN/EVLAN and ETREE 1x SFP+ and 8x SFP 1) SW Support in Rel 16.4.2 2) SW Support in Rel 16.7.1
- 45. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 48 High Capacity TDM/PDH CEM Modules Two DSn/En CEM Modules One line card supporting 48x DS1/E11) One Line card supporting 48x DS3/E31) Three High Density 68 Pin Molex 71425-3001 Connectors Cisco Patch Panels providing RJ48C and DIN Fanout SAToP, CEP and CESoP 2) over PWE3 HW ready for DS0/CESoP HW ready for 1:1 Card Protection 2) 48 Port DS1/E1 48 Port DS3/E3 1) SDH E1/E3 SW Support in Rel 16.5.1 2) SW Support in Rel 16.6.1 3) SW Support in Rel 16.7.1

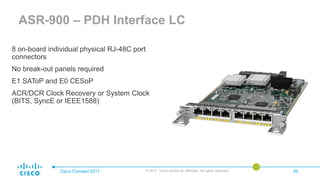

- 46. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 49 ASR-900 – PDH Interface LC 8 on-board individual physical RJ-48C port connectors No break-out panels required E1 SAToP and E0 CESoP ACR/DCR Clock Recovery or System Clock (BITS, SyncE or IEEE1588)
- 47. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 50 Cisco ASR 90x: лицензирование • Зарекомендовавший себя принцип «pay as you grow» • Есть лицензирование на порт • Помимо базовых функций есть расширенные • Модернизация возможна в любой момент с помощью лицензии Расширенные технологии MPLSФункции L2 Metro Services ATM Metro IP Services Metro Aggregation Services IEEE 1588-2008 Boundary Clock Базовые технологии Функции L3 Лицензирова- ние на порт STM-1/OC3/STM-4/OC12
- 48. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 51 Cisco ASR 907: близкое знакомство 7 RU (235mm Depth) Redundant AC or DC Power Fan Tray and Filter Redundant Processors (RSPs) - Shelf Controller - Packet Switching - Timing Interfaces - Management Interfaces 16x Line Card Slots AirAir GNSS module
- 49. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 52 2015 Phase 3 400G Next-gen 200 Gbps Up to 100G / Slot PowerPC Quad Core 1.4 Ghz / 8Gb 2014 Phase 2 128G 55nm 60 Gbps Up to 20G / slot PowerPC Dual Core 1.2 Ghz / 4Gb 90nm 28 Gbps Up to 10G /slot PowerPC Dual Core 1.2 Ghz / 4Gb 2011 Phase 1 55G •400Gbps & 300Mpps •Flexible Internal and external TCAM memory High Performance •64K policers & 96K queues •VoQ queuing model Rich QoS •Embedded crypto •GNSS receiver module for accurate clocking Service integration •Flexible 10GE, 40GE, & 100GE •G.709 FEC with OTN wrapping (post FCS) Optical Innovation ASIC ASIC ASIC Модульный ASR 900 – эволюция ASIC
- 50. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 53 Варианты исполнения RSP3 “Wide” форм-фактор для ASR-907 “narrow” форм-фактор для ASR-903 Timing Ports GNSS Receiver TOD Port BITS port
- 51. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 54 A900-IMA1C: 1 x 100GE CPAK4 IM CPAK based, совместимость 100GBase-SR10, -LR4, -ER4 Поддержка 100GE LAN Phy и OTU4 OTN Framing A900-IMA8Z: 8 x 10GE IM SFP+ based, совместимость с 10GBase-SR, -LR, -ER, -ZR, -BX Поддержка 10GE LAN PHY и OTU2 OTN Framing A900-IMA2F: 2 x 40GE IM QSFP based, совместимость с 40GBase-SR4, -LR4, -ER4 Поддержка 40GE LAN Phy и OTU3 OTN Framing Возможности RSP3: Поддержка 24x10G + 2x100G либо 16x10G + 2x100G + 80x1G на ASR-907 Поддержка 24x10G + 2x100G либо 48x10G на ASR-903 Новые интерфейсные модули ASR-900 * N.B. 100G CPAK technology is currently limited to 55C (131F)
- 52. Совместное использование линейных карт и RSP3C-400-W на ASR907 RSP3 on ASR 907 S00 S01 S02 S03 S04 S05 S06 S07 S08 S09 S10 S11 S12 S13 S14 S15 A900-IMA1X Not supported on the ASR 907 A900-IMA8S A900-IMA8T - - - - - - A900-IMA8S1Z A900-IMA8T1Z - - - - - - - - A900-IMA2Z - - - - - - - - - - A900-IMA8Z - - - - - - - - - - A900-IMA1C - - - - - - - - - - - - - - A900-IMA2F - - - - - - - - - - A900-IMA16D * * * * * * * * * * * * * * * * A900-IMA8D A900-IMA32D * * * * * * * * * * * * * * * * A900-IMA4OS - - - - - - - - - - * Software support is post FCS, check software roadmap
- 53. RSP3 on ASR 903 S00 S01 S02 S03 S04 S05 A900-IMA1X A900-IMA8S A900-IMA8T A900-IMA8S1Z A900-IMA8T1Z A900-IMA2Z A900-IMA8Z A900-IMA1C - - - - A900-IMA2F - - - - A900-IMA16D * * * * * * A900-IMA8D A900-IMA32D * * * * * * A900-IMA4OS * Software support is post FCS, check software roadmap Совместное использование линейных карт и RSP3C-400-S на ASR903
- 54. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 57 Roadmap: Семейство ASR 90х CY2014 2015 2016 ChassisRSPIMs ASR 902 (4 slots) ASR 907 (16 slots) RSP1B-55 RSP1A-55 RSP2A-64 RSP2A-128 RSP3C-400 8x1G 1x10G 16 x T1/E1 4 x OC3/STM1 8xSFP +1x10G 2 x10G 8xCu +1x10G 1x100G 2x100G RSP3C-200 2x40G RSP4D-800 RSP4C-800 8x10G32 x T1/E1 ASR 903 (6 slots) System • 55 Gbps • UNI: TDM, GE • NNI: 10xGE • 128 Gbps • UNI: TDM, GE, 10GE • NNI: 10xGE • 400 Gbps • UNI: TDM, GE, 10GE, 100GE • NNI: 10xGE, 40GE, 100GE • 800 Gbps 8 x T1/E1 2018
- 55. Миграция SDH и TDM-сервисов Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 58
- 56. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 59 Поддерживаемое оборудование 8x DS1E1 CEM 48x DS1E1 CEM 48x DS3E3 CEM 10G CEM (1xSFP+, 8xSFP) (OC-3/12/48/192 or STM-1/-4/-16/-64) Combo 1x 10GE, 8x GE/FE 8x 10GE Ethernet 2x 40GE Ethernet 1x 100GE Ethernet ASR907/NCS4216 7RU 16 Slots, ISSU 400G ASR903/NCS4206 3RU 6 Slots, ISSU 400G ASR-920-12SZ-IM/NCS 4202 1RU, 1 card slot 4 x 1G/10G SFP+, 4 x 1GE SFP, 8 x 1GE Cu/RJ45 + POE, 64G ASR920/NCS 4201 1RU 24x1GE, 4x10GE SFP+, 64G CEMPACKET
- 57. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 60 Три разные модели сервиса: Circuit Emulation Service over Packet (CESoPSN, RFC 5086) - Frame aware n*64k Structure Agnostic TDM over Packet (SAToP, RFC 4553) – E1, E3 Circuit Emulation Protocol (CEP, RFC 4842) - SDH container Входящий CEM узел обрабатывает TDM фреймы для «пакетизации» Исходящий CEM node принимает пакеты и воссоздает TDM фрейм TDM Frames CEM capable Packet Node CEM Packets CEM capable Packet Node TDM Frames PSN Header PW Mux Control Word Parts of TDM Frame Pseudowire Identifier Transport between CEM Nodes AIS and RDI Generation on Remote EndCircuit Emulation (CEM)

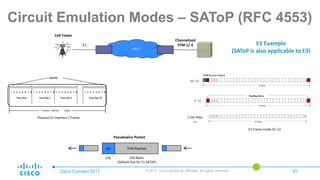

- 58. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 61 Circuit Emulation Modes – SAToP (RFC 4553) MPLS Cell Tower E1 Channelized STM-1/-4 E1 Frame inside VC-12 E1 Example (SAToP is also applicable to E3) Physical E1 Interface / Frame TDM Payload 256 Bytes (Default Size for E1 SAToP) OH 12B Pseudowire Packet 2.048 Mbps (E1) 1 2 3 32 32 Bytes 1 2 3 32 VC-12 35 Bytes POH (Lower Order) 1 2 3 32C-12 34 Bytes Stuffing Bytes
- 59. Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 62 Circuit Emulation Modes – CEP (RFC 4842) MPLS ADM Channelized STM-1/-4 VC-12 Example (CEP is also applicable to VC-3, VC-4, VC-4xc, VC-4-nvc) TDM Payload 140 Bytes (Default Size for VC-12 CEP) OH 12B Pseudowire Packet UPSR ADM TUG-2 TU-12 TU-12 TU-12 TU-12 36 Bytes Pointer VC-12 TUG-2 TU-12 TU-12 TU-12 TU-12 36 Bytes Pointer VC-12
- 60. PW SDH/CEM Настройка сервиса Cross Connect PWCEM Uplink Ethernet Port (NNI) A Z Control Plane (RSVP-TE) for bi-directional Tunnel (LSP) Setup CEM Uplink Ethernet Port (NNI) Node A Node Z Path with Constraints Cross Connect Bi-directional MPLS Tunnel (LSP) Touch Point #1 Touch Point #2 Provisioning Tool VC VC Access VC Controller (UNI) Access VC Controller (UNI) HO … High Order (SDH VC-4) LO … Low Order (SDH VC-12) UNI … User Network Interface NNI … Network Network Interface
- 61. Вопросы ? Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 64
- 62. #CiscoConnectRu#CiscoConnectRu Спасибо за внимание! Оцените данную сессию в мобильном приложении конференции © 2017 Cisco and/or its affiliates. All rights reserved. Контакты: ddementi@cisco.com Тел.: +7 495 9611410 www.cisco.com www.facebook.com/CiscoRu www.vk.com/cisco www.instagram.com/ciscoru www.youtube.com/user/CiscoRussiaMedia
- 63. Backup Slides © 2017 Cisco and/or its affiliates. All rights reserved.
- 64. ASR920-PC – Mechanical/Thermal Design ASR920-PC базовых тип инсталляции - установка в защищающий от осадков шкаф (GR- 3108 Class 3) Возможна установка в стойку : Вертикальная или Горизонтальная ASR920-PC имеет пассивное охлаждение: При горизонтальной установке необходимо предусмотреть обдув устройства потоком воздуха в 1м/с и свободное пространство в 1RU вокруг шасси При вертикальном монтаже необходимо обеспечить свободное пространство в 1RU вокруг шасси
- 65. ASR-920: 24 Port Modular PSU with IM Slot Dual Power (pluggable) N/W console, RS232 console, Aux USB 24 SFP GE ports 4 x 10GE SFP+ Dry Alarm, USB Flash, USB Console BITS,TOD Interface module 1PPS
- 66. Типы интерфейсов3 RU, Модульное шасси Route Switch Processor Ethernet Options 8xGE SFP, 8xGE RJ45 and 1x10GE XFP Multiservice Options 16xT1/E1 and 4xOC3/1xOC12 combo Заменяемые компоненты (6IM + 2RSP + 2PSU + FANs) 55-400 Gbps производительности Расширенный диапазон температур от -40 до 65 C Наличие AC и DC питания o Полное разделение control and data plane o Active/Hot Standby режим работы o Базовая (RSP1A) и расширенная(RSP1B) производительность Обзор платформы для пре-агрегации Cisco ASR 903 235 мм глубина 443 мм ширина Backplane шасси 560Gbps, Доступны 100Gbps интерфейсы
- 67. Типы Интерфейсов: Ethernet : 1 x 10GE, 8 х GE TDM/АТМ: 16 x T1/E1 4 х STM1 / 1 x STM4 Богатый набор функционала: Синхронизация: SyncE , 1588v2, BITS, GNSS Carrier Ethernet: EVC, L2VPN, VPLS, E- OAM, Y.1731 FM, HQoS Layer3+: OSPF, BGP, IS-IS, MPLS VPN, MPLS-TP Cisco ASR 902 Поддерживает все существующие компоненты ASR 903 (IMs, RSPs, and PSUs) Доступен для заказа: Март, 2014 2RU, 4 интерфейсных слота, 55-400Gbps производительности Подходит для 300мм стоек (глубина 235мм) Расширенный диапазон температур от -40 до 65 C
- 68. ASR 900 Сравнение RSP Features RSP1 RSP2 RSP3 Throughput 55 Gbps full-duplex 65 Mpps processing rate 128 Gbps full-duplex 180 Mpps process rate 400 Gbps full-duplex* 600 Mpps processing rate Scalability RSP1A-55: Base route scale RSP1B-55: High route scale RSP2A has similar scale as RSP1A-55 RSP2A-64 & RSP2A-128: Cost optimized for ASR903 /ASR902 RSP3C-200: High route scale, RSP1B replacement RSP3C-400: High route/interface scale 1 x 100GE IM No No Yes 2 x 40GE IM No No Yes 8 x 10GE IM No No Yes IPSec (Hardware Accelerated ) No No Yes* (up to ~5Gbps physical capacity for the system) Netflow No Yes Yes* Timing Frequency, Phase, TOD Frequency, Phase, TOD Frequency, Phase, TOD GPS/GNSS Receiver External External Pluggable GPS/GNSS module* * Software development is still required to enable the feature. Will be supported post-FCS. New
