アプリケーションの性能最適化２（CPU単体性能最適化）

1
2020年4月 
 
国立研究開発法人理化学研究所 
計算科学研究センター�運用技術部門 
チューニング技術ユニット�ユニットリーダー 
 
南�一生 
計算科学技術特論Ｂ
第３回
アプリケーションの性能最適化2
(CPU単体性能最適化)

2020年4月23日計算科学技術特論Ｂ
2
• スーパーコンピュータとアプリケーションの性能
• アプリケーションの性能最適化1(高並列性能最適化)
• アプリケーションの性能最適化2(CPU単体性能最適化)
• アプリケーションの性能最適化の実例1
• アプリケーションの性能最適化の実例2
講義の概要

3
内容
• スレッド並列化
• CPU単体性能を上げるための5つの要素
• 要求B/F値と5つの要素の関係
• 性能予測手法(要求B/F値が高い場合)
• 具体的テクニック

4
スレッド並列化

5
「京」　「富岳」

6
演算器
メモリ
レジスタ
京-1CPU/富岳-1CMG
演算器演算器・・
・・
レジスタレジスタ・・
・・
コア
共有キャッシュ
ハードウェア
バリア同期
京の場合1CPUに8コア搭載．
富岳の場合1CMGに12コア搭載．
京は8コア，富岳は12コアでL2
キャッシュを共有．
MPI等のプロセス並列に対し京は
CPU内の8コア，富岳はCMG内の
12コアを使用するためのスレッド
並列化が必要．
スレッド並列化のためには自動並
列化かOpenMPが使用可．
京，富岳共のハードウェアバリア
同期機能を使用した高速なスレッ
ド処理が可能．
「京」「富岳」のスレッド並列の概要

7
1プロセス8スレッド
（ハイブリッドMPI）の場合
8プロセス（フラットMPI）の場合
core core core core
core core core core
core core core core
core core core core
ハイブリッド並列とフラットMPI並列
MPIプロセス並列とスレッド並列の組み合わせをハイブリッド並列という．
各コアにMPIプロセスを割り当てる並列化をフラットMPI並列という．
京では通信資源の効率的利用，消費メモリ量を押さえる観点でハイブ
リッド並列を推奨している．
MPIプロセス

メモリ
8
スレッド並列＋プロセス並列のハイブリッド型
コア内：コンパイラによる逐次最適化，SIMD化
CPU内：スレッド並列(自動並列化：細粒度並列化†，OpenMP)
CPU間：プロセス並列(MPI)
CPU/CMG
†細粒度並列化
高速バリア同期を活用し，内側ループをコア間で並列化
ベクトル向け（内側ループが長い）コードの高速化が可能
core core core
core core core
メモリ
コア内：逐次最適化、SIMD
化（主にコンパイラ）
CPU/
CMG
メモリ
CPU内：スレッド並列（細粒度並列、
OpenMP）（コンパイラによるサポートあり）
メモリメモリ
CPU間：プロセス並列（MPI)
プロセス並列型
コア内：コンパイラによる逐次最適化，SIMD化
コア間：プロセス並列(MPI)
CPU/CMG
core core core
core core core
メモリ
コア内：逐次最適化、SIMD
化（主にコンパイラ）
メモリメモリ
CPU/
CMG
CPU/
CMG
メモリ
・・・
コア間：プロセス並列（MPI）
実行効率の観点から、ハイブリッド型を推奨
メモリ
・・・
・・・・・・
ハイブリッド並列とフラットMPI並列(京・富岳)
・・・
・・・
・・・
・・・
CPU/
CMG
CPU/
CMG
CPU/
CMG
CPU/
CMG

9
CPU単体性能を上げる
ための５つの要素

10
(1)ロード・ストアの効率化
(2)ラインアクセスの有効利用
(3)キャッシュの有効利用
(4)効率の良い命令スケジューリング
(5)演算器の有効利用
CPU内の複数コアでまずスレッド並列化が
できていると事は前提として
CPU単体性能を上げるための５つの要素

11
プリフェッチの有効利用
演算とロード・ストア比の改善

12
レイテンシ(アクセスの立ち上がり)
演算器
メモリ
データ
2次キャッシュ
1次キャッシュ
データ
データ
立ち上がり
アクセス
立ち上がり
アクセス
時間

13
レイテンシ(アクセスの立ち上がり)
演算器
メモリ
データ
2次キャッシュ
1次キャッシュ
データ
データ
レイテンシ（相対値）
１０
１００
１

14
演算器
メモリ
データ
2次キャッシュ
1次キャッシュ
データ
データ
アクセス
プリフェッチ
アクセス
時間
演算にアクセスそのものを
隠せる場合もある

15
<内側ループアンローリング(2)>
・以下の様な2つのコーディングを比較する。
do j=1,m
do i=1,n
x(i)=x(i)+a(i)*b+a(i+1)*d
end do
do j=1,m
do i=1,n,2
以下のコーディングを例に考える．
以下のコーディングの演算は和２個，積２個の計４個．
ロードの数はx,a(i),a(i+1)の計３個．
ストアの数はxの１個．
したがってロード・ストア数は４個
演算とロード・ストアの比は４/４となる．
なるべく演算の比率を高めロード・ストアの比率を低く抑えて演算とロード
ストアの比を改善を図る事が重要．

16
演算器
メモリ
データ
2次キャッシュ
1次キャッシュ
データ
データ
キャッシュライン128B毎(京)，
256B毎(富岳)のアクセス
全部の要素を
計算に利用
1個の要素のみ
を計算に利用
効率が良い効率が悪い
倍精度の場合，最大1/16(京)，
1/32(富岳)の効率に落ちる．
16

17
演算器
・データ供給能力の高いキャッ
シュを設ける
・キャッシュに置いたデータを何回
も再利用し演算を行なう
・こうする事で演算器の能力を十
分使い切る
メモリ
データ
2次キャッシュ
1次キャッシュ
データ
データ
再利用
ブロッキング

18
ループi+1
ループi ループi
ループi+1
do i=1,100
　計算1
　計算2
end do
計算時間計算時間
効率が良い
効率が悪い

19
並列処理と依存性の回避
< ソフトウェアパイプラインニング>
例えば以下の処理を考える。
do i=1,100
a(i)のロード
b(i)のロード
a(i)とb(i)の演算
i番目の結果のストア
end do
コンパイラ
<前提>
・ロード２つorストアと演算とは同時実行可能
・ロードとストアは２クロックで実行可能
・演算は４クロックで実行可能
・ロードと演算とストアはパイプライン化されている
(1) (2)
<実行時間>
・8クロック×100要素=800クロックかかる

20
大昔の計算機
演算3
演算器
演算器に逐次に入力し逐次実行
演算2
演算1
性能向上
(1)そのまま実行すると６clock
演算1 演算2
(2)演算を3つのス
　テージに分割する
演算i
(3)並列に計算できるようスケジューリング　
(4)２個の演算資源を使い並列に実行
(5)４clockで実行可
(6)演算を細かく分割し複数の演算資源を
　　並列に動作し性能アップ
リカレンス(依存性)があると．．．
処理のリカレンスをなくすチューニングは
現代のコンピュータを使う上で必須事項

21
< ソフトウェアパイプラインニング> コンパイラ
<前提>
・ロード２つorストアと演算とは同時実行可能
・ロードとストアは２クロックで実行可能
・演算は４クロックで実行可能
・ロードと演算とストアはパイプライン化されている

do i=1,100
a(i)のロード

b(i)のロード


end do
「パイプライン化されている」の意味
2段のパイプライン
4段のパイプライン

22

do i=1,100,4
a(i)のロード
a(i+1)のロード
a(i+2)のロード
a(i+3)のロード
b(i+1)のロード
b(i+2)のロード
b(i+3)のロード
b(i+4)のロード
a(i+1)とb(i+1)の演算
i+1番目の結果のストア
end do
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
4段の展開 : 8クロックで8要素の処理が完了

23

do i=1,100,2
a(i)のロード
a(i+1)のロード
b(i+1)のロード
b(i+2)のロード



end do
(1)
(2)
(3)
(4)
2段の展開 : 8クロックで4要素の処理が完了

24
<実行時間>
・前後の処理及びメインループの立ち上がり部分を除くと
・1クロック×100要素=100クロックで処理できる
コンパイラ

do i=1,100,4
a(i)のロード
a(i+1)のロード
a(i+2)のロード
a(i+3)のロード
b(i+1)のロード
b(i+2)のロード
b(i+3)のロード
b(i+4)のロード
end do
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)

25
ループi+1
ループi ループi
ループi+1
計算時間計算時間
効率が良い
効率が悪い
リカレンスがあるとソフトウェア
パイプラインニングはできな
い！

26
乗算と加算を2×2個同時に計算可能
( 1 　+ 　1 ) × ４ = 8
1コアのピーク性能：8演算×2GHz =16G演算/秒
この条件に
近い程高効率
(5)演算器の有効利用(京の場合)
２SIMD Multi&Add演算器×２本
• SIMD化(ベクトル化）が必要．
• リカレンスがあるとSIMD化できない．

27
乗算と加算を8×2個同時に計算可能
( 1 　+ 　1 ) × 16 = 32
1コアのピーク性能：32演算×2GHz =64G演算/秒
この条件に
近い程高効率
(5)演算器の有効利用(富岳の場合)
8SIMD Multi&Add演算器×２本(倍精度の場合)
• SIMD化(ベクトル化）が必要．
• リカレンスがあるとSIMD化できない．

28
要求B/F値と5つの要素の関係

29
アプリケーションの要求B/F値の大小によって性
能チューニングにおいて注目すべき項目が異なる
B/F値
=移動量(Byte)/演算量(Flop)
=8*2N2/2N3
=8/N
×＝
行列行列積の計算(要求B/F値が小さい)
2N3個の演算 N2個のデータ N2個のデータ
原理的にはNが大きい程小さな値
(a) (b)
B/F値
=8*(N2+N)/2N2
≒8/2=4
行列ベクトル積の計算(要求B/F値が大きい)
2N2個の演算 N2個のデータ N個のデータ原理的には8/Nより大きな値
×＝
(a) (b)
(*)1要素が８Byteとする
29

30
要求B/F値の大小によって，CPU単体
性能チューニングのための優先順位が
異なる！

31
原理的にキャッシュの有
効利用が可能
まずデータをオンキャッ
シュにするコーディング：
(3)が重要
つぎに2次キャッシュのラ
イン上のデータを有効に
利用するコーディング：(2)
が重要
それが実現できた上で
(4)(5)が重要
要求するB/Fが小さいアプリケーションについて
128byte
1
128byte
128byte
1
128byte
左の処理を以下のように構成し直す事を
ソフトウェアパイプラインニングという
a(1)a(2)a(3)のロード
b(1)b(2)のロード
(1)の演算
do i=3,100
a(i+1)のロード
b(i)のロード
(i-1)の演算
i-2番目の結果のストア
end do
b(100)のロード
(99)(100)の演算
(98)(99)(100)のストア !
(3)(1) (2) (4)(5)(6)(7)(8)
( 1 + 1 ) × = 8
1 8 ×2GHz =16G /

32
・メモリバンド幅を使い切る
事が大事
要求するB/Fが大きいアプリケーションについて
レイテンシーが隠れた状態にする事．この状態でメモリ
バンド幅のピーク(京の場合の理論値は64GB/sec)が
出せる．レイテンシーが見えているとメモリバンド幅の
ピーク値は出せない．

33
一番重要なのは(1)(2)
次にできるだけオン
キャッシュする(3)が重要
これら(1)(2)(3)が満たされ
計算に必要なデータが演
算器に供給された状態
で、それらのデータを十
分使える程度に(4)のス
ケジューリングができて、
さらに(5)の演算器が有
効に活用できる状態であ
る事が必要
要求するB/Fが大きいアプリケーションについて
128byte
1
128by
128byte
1
128byte
例えば以下の処理をを考える。
do i=1,100
a(i)のロード
b(i)のロード
end do
(1) (2)
左の処理を以下のように構成し直す事を
ソフトウェアパイプラインニングという
a(1)a(2)a(3)のロード
b(1)b(2)のロード
(1)の演算
do i=3,100
a(i+1)のロード
b(i)のロード
(i-1)の演算
i-2番目の結果のストア
end do
b(100)のロード
(99)(100)の演算
(98)(99)(100)のストア !
(3)(1) (2) (4)(5)(6)(7)(8)
( 1 + 1 ) × = 8
1 8 ×2GHz =16G /
128byte
1
128byte
128byte
1
128byte

34
性能予測手法
(要求B/F値が大きい場合)

35
CPU単体性能チューニング手順
オリジナル
性能
AICS サマースクール 2012
JITSU CONFIDENTIAL 14
diffusion
usion
L2$ )
L2$ L2$
L2$
(3)性能推定(要求B/Fが高いアプリについて）
(1)プロファイラーを使った測定
(2)プロファイラー測定結果を
使った問題の発見
(4)性能チューニング
(6)更なる性能チューニング
(5)改良コーディングの性能予測
(要求B/Fが高いアプリについて）
性能
高
低
オリジナル
コーディング
の予測性能
改良
コーディング
の予測性能

36
ルーフラインモデル
mine sustainable DRAM bandwidth.
They include all techniques to get the
best memory performance, including
them to include memory optimiza-
tions of a computer into our bound-
and-bottleneck model. Second, we
l
n
-
d
n
-
y
e
-
-
h
”
-
t
e
n
e
d
-
s
n
e
m
-
p
e
-
Figure 1: Rooﬂine model for (a) AMD Opteron X2 and (b) Opteron X2 vs. Opteron X4.
(a)
peak memory bandwidth (stream) peak ﬂoating-point performance
Operational Intensity (Flops/Byte)
OperationalIntensity1
(memory-bound)
OperationalIntensity2
(compute-bound)
AttainableGFlops/sec
128
64
32
16
8
4
2
1
1/2
1/4 1/2 1 2 4 8 16
(b)
Opteron X4
Opteron X2
AttainableGFlops/s
128
64
32
16
8
4
2
1
1/2
• ハードウェアの実効的なメモリバンド幅：B
• ハードウェアのピーク性能：F
• アプリケーションの演算強度：X=f/b
• アプリケーションの要求フロップス値：f
• アプリケーションの要求バイト値：b
B*X=B*(f/b)=B*F*f/(b*F)=(B/F)/(b/f)*F
アプリケーションのピーク性能比：min(1.0 , (B/F)/(b/f) )
S. Williams, A. Waterman, and D. Patterson: Roofline: an
insightful visual performance model for multicore architectures.
Commun. ACM, 52:65–76, 2009.
アプリケーションの性能：
　　　　　　　　min（F，B*X）
ハードウェアのB/F値をアプリ
ケーションのb/f値で割る．

37
ルーフラインモデルの別の見方
(1)メモリ
• メモリデータ転送量：Mdata
• 実効メモリバンド幅：Mband，
• メモリデータ移動時間：Mtime
(2)演算
• プログラム演算量：Ca
• 演算ピーク性能：Ppeak
• 最小演算時間：Ctime
Mdata
Mband
演算器の処理とメモリのデータ
の処理が同時に終わるモデル
Mtime=Mdata/Mband
Ctime=Ca/Ppeak
A+
BSPbP% B P]SO_TP % A+SPbP A+ P]SO_TP 9P
E_TP y s
ww BbX T A+ s
ww A+bX T 9bX T t
y
Mtime=Mdata/Mband_peak
L2time=L2data/L2band_peak
Ctime=Ca/Ppeak
× * × + × ,
BbX T A+bX T 9bX T
fObX T 9_
Ex_time=max(Mtime,L2time,Ctime)
Cp= Ca/(max(Mtime,L2time,Ctime)*Ppeak)
(3)実行時間 : Ex_time

38
ルーフラインモデルの別の見方
Ex_time=Mtimeの場合 Ex_time=Ctimeの場合

39
メモリとキャッシュ混合状態での性能予測モデル
s s
A+
A+
A+
BSPbP% B P]SO_TP % A+SPbP A+ P]SO_TP 9P
E_TP y s
ww BbX T A+ s
ww A+bX T 9bX T t
y
Mtime=Mdata/Mband_peak
L2time=L2data/L2band_peak
Ctime=Ca/Ppeak
× * × + × ,
BbX T A+bX T 9bX T
fObX T 9_
Ex_time=max(Mtime,L2time,Ctime)
Cp= Ca/(max(Mtime,L2time,Ctime)*Ppeak)
BbX T6A+bX T r x A+ x u z r
Ex_time=L2timeの場合
L2dataMband
L2band
(1)メモリ
• メモリデータ転送量：Mdata
• 実効メモリバンド幅：Mband
• メモリデータ移動時間：Mtime
(2)L2キャッシュ
• L2データ転送量：L2data　
• 実効L2バンド幅：L2band
• L2データ移動時間：L2time
(3)演算
• プログラム演算量：Ca
• 演算ピーク性能：Ppeak
• 最小演算時間：Ctime
「キャッシュの効果を考慮したルーフラインモデルの
拡張によるプログラムの性能予測」南一生他,情報処理学会論文誌
コンピューティングシステム，第９巻，第２号，1-14(2016年6月)
Mtime=Mdata/Mband
Ctime=Ca/Ppeak
L2time=L2data/L2band
(4)実行時間 : Ex_time

40
ベースとなる性能値(京の場合)
メモリ
チップ
共用Ｌ２キャッシュ　６ＭＢ／１２ＷＡＹ
　コア　　　　　　　　　　　　
Ｌ１キャッシュ３２Ｋ／２ＷＡＹ
ＳＩＭＤ演算器 ×８コア
　ＢＦ比＝０．５(実効値:0.36)
ＢＦ比＝４(理論値)
　ＢＦ比＝２(理論値)
レイテンシ（相対値）
１０
１００
１
16GFLOPS
バンド幅（ＢＦ比）

41
メモリとキャッシュアクセス(1)
do J = 1, NY
do I = 1, NX
do K = 3, NZ-1
DZV (k,I,J) = (V(k,I,J) -V(k-1,I,J))*R40 &
- (V(k+1,I,J)-V(k-2,I,J))*R41
end do
end do
end do
メモリ：ロード１，ストア１
メモリ：ロード１
$L1：ロード2
$L1：ロード1

42
do J = 1, NY
do I = 1, NX
do K = 3, NZ-1
DZV (k,I,J) = (V(k,I,J) -V(k-1,I,J))*R40 &
- (V(k+1,I,J)-V(k-2,I,J))*R41
end do
end do
end do
ルーフラインモデルによる性能見積り
n 最内軸(K軸)が差分
n 1ストリームでその他の3配列は$L1に載っ
ており再利⽤できる。
要求flop:
add : 3 mult : 2 = 5
要求B/F 12/5 = 2.4
性能予測 0.36/2.4 = 0.15
実測値 0.153
要求Byteの算出:
1store,2loadと考える
4x3 = 12byte
アプリケーションのピーク性能比の予測値
: ハードウェアのBF値(実効値)/アプリの要求BF値

43
具体的テクニック
（以降のハードウェア・コンパイラについての
話題は京を前提とした話ですが富岳にも通じます）
(5)演算器の有効利用

44
スレッド並列化
do i=1,n
x(i, j) = a(i, j)*b(i, j)+ c(i, j)
do j=1,n
j
i jループをブロック分割
Ti：スレッドiの計算担当
T0 T1 T2 T3 T4 T5 T7T6

45
CG法前処理のスレッド並列化
以下は前処理に不完全コレスキー分解を用いたCG法のアルゴリズムである．
前処理には色々な方法を使うことが出来る．
例えば前回説明したガウス・ザイデル法等である．
CG法の本体である行列ベクトル積・内積・ベクトルの和等の処理は簡単に前頁の
ブロック分割されたスレッド並列化を行うことが出来る．
しかしガウス・ザイデル前処理は前回講義で示したようにリカレンスがある．1.ICCG法のアルゴリズム
ステップ1: αk
= (ri
k
•(LLT
)−1
ri
k
)/(Api
k
•pi
k
)
ステップ2: xi
k+ 1
= xi
k
+α
k
pi
k
ステップ3: ri
k+1
= ri
k
− αk
Api
k
ステップ4: βk
= (ri
k+1
•(LLT
)−1
ri
k+1
)/(ri
k
•(LLT
)−1
ri
k
)
ステップ5: pi
k+1
= (LL
T
)
−1
ri
k+1
+β
k
pi
k

46
後退代入の例
10
9
8
7
6
5
4
3
2
1
: 求解
: 参照
後退代入
リカレンス
上三角行列

47
リカレンスがあると, 前回講義のように依存関係があり並列処理がで
きない．
つまりこのままではスレッド並列化もできない．
CG法前処理のスレッド並列化
do j=1,n
黄色ループをブロック分割
RED-BLACKスイープ
そこで例えばRED-BLACKスィープに書換えリカレンスを除去しそれぞ
れのループをブロック分割によるスレッド並列化を行う．
do j=1,n
青色ループをブロック分割

48
ロード・ストアの効率化
演算とロード・ストア比の改善 < 内側ループアンローリング>
• 以下の様な2 つのコーディングを比較する。
do j=1,m
do i=1,n
end do
end do
do j=1,m
do i=1,n,2
x(i+1)=x(i+1)+a(i+1)*b+a(i+2)*d
end do
end do
• 最初のコーディングの演算量は4 ,ロード/ストア回数は4 である.2 つ目のコーディン
グの演算量は8 ,ロード/ストア回数は7 である．
• 最初のコーディングの演算とロード/ ストアの比は4/4,2つ目のコーディングの演算と
ロード/ストアの比は8/7となり良くなる．
本例は教科書的なもので、キャッシュ
の考慮、コンパイラの処理の考慮、レ
ジスタ数の考慮により一概に効果があ
るものではない。
同じもの

49
• この場合a(i,j)、y(i)の２個をロードし、さらにy(i)をストアし２個の演算を実施する．
• したがって演算とロード/ストアの比は2/3である．
<外側ループストリップマインニング>
• ij型のコーディングを以下のようなものとする．
do i=1,n
do j=1,m
y(i)=y(i)+a(j,i)*x(j)
end do
end do
• この場合a(i,j)、x(j)の２個をロードし２個の演算を実施する．y(i)はレジスタに保持する．
• したがって演算とロード/ストアの比は1である．
• ji型のコーディングを以下のようなものとする．
do j=1,m
do i=1,n
end do
end do
本例は教科書的なものであり、キャッ
シュの考慮、コンパイラの処理の考
慮、レジスタ数の考慮により最適な
コーディングが必要になる。

50
• この場合a(j,is)・・a(j,is+9)とx(j)の
11個をロードする．さらにy(is)等は
レジスタに保持する．
• その間を20個の演算を実施する．
• したがって演算とロード/ストアの比
は20/11となり改善する．
本例は教科書的なものであり、キャッ
シュの考慮、コンパイラの処理の考
慮、レジスタ数の考慮により最適な
コーディングが必要になる。
• 以下のようなコーディングを外側ループストリップマインニングという．
do is=1,m,10
do j=1,n
do i=is,min(is+9,m)
end do
end do
end do
do is=1,m,10
do j=1,m
y(is)=y(is)+a(j,is)*x(j)
y(is+1)=y(is+1)+a(j,is+1)*x(j)
・・・・
y(is+9)=y(is+9)+a(j,is+9)*x(j)
end do
end do
• このコーディングの最内ループをアンローリングする．

51
プリフェッチにはハードウェアプリフェッチとソフトウェアプリフェッチがある．
ハードウェアプリフェッチは連続なキャッシュラインのアクセスとなる配列に
ついて自動的に機能する．
ソフトウェアプリフェッチはコンパイラが必要であれば自動的に命令を挿入
する．
ユーザーがコンパイラオプションやディレクティブで挿入する事もできる．
ハードウェアプリフェッチはループ内の配列アクセス数が一定の数を超える
と効かなくなる．
その場合はアクセスする配列を統合する配列マージで良い効果が得られ
る場合がある．
do i=1,n
x(i) = a(i)*b(i)+ c(i)
x(i) = abc(1,i)*abc(2,i)+ abc(3,i)・・・・・・
・・・・・・
do i=1,n
・・・・・・
・・・・・・
do i=1,n
・・・・・・
・・・・・・
x(i) = abc(i,1) * abc(i,2) + abc(i,3)

52
Cache
改善前 0.01% 42.62% 2.13E+08 97.24% 2.76% 0.00% 6.67% 3.34E+07
改善後 0.01% 24.37% 2.19E+08 37.55% 5.69% 56.76% 5.82% 5.24E+07
L1D ミス数
L1D ミス dm率
(/L1D ミス数)
L1D ミス hwpf 率
(/L1D ミス数)
L1D ミス率
(/ロード・ストア命令数)
L1I ミス率
(/有効総命令数)
L1D ミス swpf 率
(/L1D ミス数)
L2 ミス数
L2 ミス率
(/ロード・ストア命令数)
改善後ソース（最適化制御行チューニング）
51 !ocl prefetch
<<< Loop-information Start >>>
<<< [PARALLELIZATION]
<<< Standard iteration count: 616
<<< [OPTIMIZATION]
<<< SIMD
<<< SOFTWARE PIPELINING
<<< PREFETCH : 32
<<< c: 16, b: 16
<<< Loop-information End >>>
52 1 pp 2v do i = 1 , n
53 1 p 2v a(i) = b(d(i)) + scalar * c(e(i))
54 1 p 2v enddo
prefetch指示子を指定することでインダイレクトアクセス（リストアクセス）
します。その結果、データアクセス待ちコストが改善されました。
インダイレクトアクセスプリフェッチの効果
（最適化制御行チューニング）
浮動小
数点ロー
ドキャッ
シュアク
セス待ち
0.0E+00
5.0E-02
1.0E-01
1.5E-01
2.0E-01
2.5E-01
3.0E-01
3.5E-01
4.0E-01
改善前
[秒]
インダイレクトアクセス（配列
b, c）に対するプリフェッチが
生成された
ユーザーがコンパイラオプションやディレクティブで挿入する事もできる．
以下ディレクティブによるソフトウェアプリフェッチ生成の例．
R-CCSチューニングチュートリアルより

53
ラインアクセスの有効利用
リストアクセスでx,y,z,u,v,wの座標をアクセスするような場合配列マージに
よりキャッシュラインのアクセス効率を高められる場合がある．
103
配列マージとは
配列マージとは、同一ループ内でアクセスパターンが共通の配列が複数ある
場合、１個の配列に融合することです。データアクセスを連続化して、キャッ
シュ効率を向上させます。
改善前ソース改善後（コンパイラ最適化イメージ）
parameter(n=1000000)
real*8 a(n), b(n), c(n)
integer d(n+10)
：
do iter = 1, 100
do i = 1 , n
a(d(i)) = b(d(i)) + scalar * c(d(i))
enddo
enddo
：
parameter(n=1000000)
real*8 abc(3, n)
integer d(n+10)
：
do iter = 1, 100
do i = 1 , n
ii = d(i)
abc(1,ii) = abc(2,ii) + scalar * abc(3,ii)
enddo
enddo
：
abc( 1, d(i))
abc( 2, d(i))
abc( 3, d(i))
・・・
abc( 1, d(i+1))
abc( 2, d(i+1))
abc( 3, d(i+1))
・・・
b( d(i))
・・・
c( d(i+1))
・・・
・・・
a( d(i))
・・・
a( d(i+1))
・・・
b( d(i+1))
・・・
c( d(i))
配列マージ
異なるキャッシュライン
のアクセス
同じキャッシュライン
のアクセス
（L1Dキャッシュ）
キャッシュへのアクセス順番
Copyright 2012 RIKEN AICS

54
ラインアクセスの有効利用
ストライドアクセス配列を連続アクセス化することによりラインアクセスの
有効利用を図る．
97
ループ交換のチューニング内容
改善前ソース
do j=1,n1
do i=1,n2
a(i) = s1 + c(j,i) / (s1 + s2 / d(j,i))
enddo
do i=2,n2
b(j,i) = a(i) / (s2 + s1 / a(i-1))
enddo
enddo
① 配列aを２次元配列にする
do j=1,n1
do i=1,n2
a(j, i) = s1 + c(j,i) / (s1 + s2 / d(j,i))
enddo
do i=2,n2
b(j,i) = a(j, i) / (s2 + s1 / a(j,i-1))
enddo
enddo
② ループ１とループ２を分割する
do j=1,n1
do i=1,n2
a(j, i) = s1 + c(j,i) / (s1 + s2 / d(j,i))
enddo
enddo
do j=1,n1
do i=2,n2
b(j,i) = a(j, i) / (s2 + s1 / a(j,i-1))
enddo
enddo
ループ１
ループ２
③ ループを交換する
do i=1,n2
do j=1,n1
a(j, i) = s1 + c(j,i) / (s1 + s2 / d(j,i))
enddo
enddo
do i=2,n2
do j=1,n1
b(j,i) = a(j, i) / (s2 + s1 / a(j,i-1))
enddo
enddo
配列b、c、d はストライドア
クセスなので、キャッシュ効
率が悪い
配列b、c、d が連続ア
クセスになりキャッシュ
効率が改善される
ループ分割の阻害
要因である配列a
の依存がなくなる

55
キャッシュの有効利用
ブロッキング
B/F値
=8*2N2/2N3
=8/N
×＝
行列行列積の計算
2N3個の演算 N2個のデータ N2個のデータ
原理的にはNが大きい程小さな値
現実のアプリケーションではNがある程度の大きさになるとメモリ配置的には(a)は
キャッシュに乗っても(b)は乗らない事となる
(a) (b)
×＝
(a) (b)
そこで行列を小行列にブロック分割し(a)も(b)もキャッシュに乗るようにして
キャッシュ上のデータだけで計算するようにする事で性能向上を実現する．
(*)1要素が８Byteとする

56
N
N
N2

(1)
(2)
(3)
ブロッキング
不連続データの並び替えによ
るブロッキング
(1)N個の不連続データをブ
ロッキングしながら連続領域
にコピー
(2)N個のデータを使用してN2
回の計算を実施
(3)N個の計算結果を不連続領
域にコピー
一般的に(1)(3)のコピーはN
のオーダーの処理であるため
N2オーダーの計算時間に比べ
処理時間は小さい．

57
L1キャッシュの動作Overview
・・・・・・・・・・
LineNo
0
1
2
3
4
5
6
7
8
9
10
124
125
126
127
・・・
128
byte
メモリ空間の
物理アドレス
メモリ空間の物理アドレスには
各々LineNoが割り当てられる．
そのLineNoがキャッシュのアドレ
スに使用される．
INDEX=[ADDR/128]
LineNo=MOD[INDEX/128]

58
L1キャッシュの動作Overview [Hitの場合]
0 1
Line0
Line1
Line2
Line127
Way
・・・・・・・・・
L1キャッシュ容量32KB,
1ライン128Byte, 2Wayの例
1. アドレス49500の値を要求
2. 要求アドレスをラインの 
インデックスに変換
ADDR=49500
↓
INDEX=[ADDR/128]=386
3. インデックスをライン番号に変
換LINE=MOD(INDEX,128)=2
4. Line2のWay0かWay1に要求アドレ
ス(index)のデータが入っていたら
Hit
386
・・・
・
・
・
・・・
13186
・・・
・・・
・・・
Hit

59
L1キャッシュの動作Overview [Missの場合(1)]
0 1
Line0
Line1
Line2
Line127
Way
・・・・・・・・・
ADDR=49500
↓
4. 入っていなければ次のレベル(L2
やメモリ)からデータを持ってく
る
・・・
・
・
・
・・・
13186
・・・
・・・
・・・
Wayに空きがあればそこに入れる
386

60
L1キャッシュの動作Overview [Missの場合(2)] キャッシュ競合
キャッシュスラッシング
0 1
Line0
Line1
Line2
Line127
Way
・・・・・・・・・
ADDR=49500
↓
4. 入っていなければ次のレベル(L2や
メモリ)からデータを持ってくる
・・・
・
・
・
・・・
13186
・・・
・・・
・・・
Wayに空きがなければ一番使
われてないものをどかして，
そこに入れる
642 386
※ここには書かれていないが，どちらの
Wayがより古いか？を表すフラグがある

61
スラッシング
キャッシュスラッシングとは
ソース例
subroutine sub(a, n, m) ※n=256, m=256
real*8 a(n, m, 4)
do j = 1 , m
do i = 1 , n
a(i, j, 4) = a(i, j, 1) + a(i, j, 2) + a(i, j, 3)
enddo
enddo
End
キャッシュスラッシングとは、キャッシュ上の特定のインデックス（キャッシュ上の
情報）のデータだけが頻繁に上書きされる現象のことです。この現象は、配列サ
が２のべき乗の場合およびループ内のストリーム数が多い場合に発生しやすく
す。注：ストリームとは、ループの回転に伴って参照定義される一連のデータの
今回の例の場合、a(1,1,1)、
a(1,1,2)、a(1,1,3)、a(1,1,4)はそ
キャッシュへの格納
キャッシュへの格納（競合）
実行
（L1Dキャッシュ）（メモリ上のデー
a( 1, 1,
・・・
a ( 16, 1
・・・
a( 1, 1,
・・・
a ( 16, 1
・・・
a( 1, 1,
・・・
1WAY
128エントリ
2WAY
L1Dキャッシュスラッシングの目安
24
スラッシングとは
※n=256, m=256
(i, j, 2) + a(i, j, 3)
ングとは、キャッシュ上の特定のインデックス（キャッシュ上の位置
が頻繁に上書きされる現象のことです。この現象は、配列サイズ
合およびループ内のストリーム数が多い場合に発生しやすくなりま
注：ストリームとは、ループの回転に伴って参照定義される一連のデータのことです。
a(1,1,2)、a(1,1,3)、a(1,1,4)はそ
れぞれ32×16KBずつ離れている
（16KB境界にある）ため4つが同
じインデックスに割り当てられる。
そのため1つ目、2つ目のデータが
3つ目、4つ目のデータに上書きさ
れる。
実行順序①～④
（L1Dキャッシュ）（メモリ上のデータ配置）
a( 1, 1, 1)
・・・
a ( 16, 1, 1)
・・・
a( 1, 1, 2)
・・・
a ( 16, 1, 2)
・・・
a( 1, 1, 3)
・・・
a ( 16, 1, 3)
・・・
a( 1, 1, 4)
・・・
a ( 16, 1, 4)
・・・
実行順序
④
①
②
③
1WAY
128エントリ
2WAY
ッシングの目安
L1D ミス dm率
(/L1D ミス数)
20%以上
2回に1回ミスをする）
6回に1回ミスをする）
256×256×8B
=32×16KB
離れたアクセス
256×256×8B
=32×16KB
256×256×8B
=32×16KB
24
ソース例
broutine sub(a, n, m) ※n=256, m=256
al*8 a(n, m, 4)
o j = 1 , m
do i = 1 , n
a(i, j, 4) = a(i, j, 1) + a(i, j, 2) + a(i, j, 3)
enddo
nddo
nd
情報）のデータだけが頻繁に上書きされる現象のことです。この現象は、配列サイズ
が２のべき乗の場合およびループ内のストリーム数が多い場合に発生しやすくなりま
す。注：ストリームとは、ループの回転に伴って参照定義される一連のデータのことです。
a(1,1,2)、a(1,1,3)、a(1,1,4)はそ
れる。
a( 1, 1, 1)
・・・
a ( 16, 1, 1)
・・・
a( 1, 1, 2)
・・・
a ( 16, 1, 2)
・・・
a( 1, 1, 3)
・・・
a ( 16, 1, 3)
・・・
a( 1, 1, 4)
・・・
a ( 16, 1, 4)
・・・
実行順序
④
①
②
③
1WAY
128エントリ
2WAY
L1D ミス率
(/ロード・ストア数)
L1D ミス dm率
(/L1D ミス数)
単精度 3.125%以上
倍精度 6.250%以上
20%以上
単精度:1/32（32回に1回ミスをする）
倍精度:1/16（16回に1回ミスをする）
256×256×8B
=32×16KB
256×256×8B
=32×16KB
256×256×8B
=32×16KB
ht 2012 RIKEN AICS
24
ソース例
real*8 a(n, m, 4)
do j = 1 , m
do i = 1 , n
a(i, j, 4) = a(i, j, 1) + a(i, j, 2) + a(i, j, 3)
enddo
enddo
End
a(1,1,2)、a(1,1,3)、a(1,1,4)はそ
れる。
a( 1, 1, 1)
・・・
a ( 16, 1, 1)
・・・
a( 1, 1, 2)
・・・
a ( 16, 1, 2)
・・・
a( 1, 1, 3)
・・・
a ( 16, 1, 3)
・・・
a( 1, 1, 4)
・・・
a ( 16, 1, 4)
・・・
実行順序
④
①
②
③
1WAY
128エントリ
2WAY
L1D ミス率
L1D ミス dm率
(/L1D ミス数)
20%以上
256×256×8B
=32×16KB
256×256×8B
=32×16KB
256×256×8B
=32×16KB
24
real*8 a(n, m, 4)
do j = 1 , m
do i = 1 , n
a(i, j, 4) = a(i, j, 1) + a(i, j, 2) + a(i, j, 3)
enddo
enddo
End
a(1,1,2)、a(1,1,3)、a(1,1,4)はそ
れる。
a( 1, 1, 1)
・・・
a ( 16, 1, 1)
・・・
a( 1, 1, 2)
・・・
a ( 16, 1, 2)
・・・
a( 1, 1, 3)
・・・
a ( 16, 1, 3)
・・・
a( 1, 1, 4)
・・・
a ( 16, 1, 4)
・・・
④
①
②
③
1WAY
128エントリ
2WAY
L1D ミス率
L1D ミス dm率
(/L1D ミス数)
20%以上
256×256×8B
=32×16KB
256×256×8B
=32×16KB
256×256×8B
=32×16KB
24
3)
キャッシュ上の特定のインデックス（キャッシュ上の位置
上書きされる現象のことです。この現象は、配列サイズ
ープ内のストリーム数が多い場合に発生しやすくなりま
a(1,1,2)、a(1,1,3)、a(1,1,4)はそ
れる。
a( 1, 1, 1)
・・・
a ( 16, 1, 1)
・・・
a( 1, 1, 2)
・・・
a ( 16, 1, 2)
・・・
a( 1, 1, 3)
・・・
a ( 16, 1, 3)
・・・
a( 1, 1, 4)
・・・
a ( 16, 1, 4)
・・・
実行順序
④
①
②
③
1WAY
128エントリ
2WAY
目安
m率
数)
する）
する）
256×256×8B
=32×16KB
256×256×8B
=32×16KB
256×256×8B
=32×16KB
24
=256, m=256
j, 2) + a(i, j, 3)
グとは、キャッシュ上の特定のインデックス（キャッシュ上の位置
が頻繁に上書きされる現象のことです。この現象は、配列サイズ
およびループ内のストリーム数が多い場合に発生しやすくなりま
a(1,1,2)、a(1,1,3)、a(1,1,4)はそ
れる。
a( 1, 1, 1)
・・・
a ( 16, 1, 1)
・・・
a( 1, 1, 2)
・・・
a ( 16, 1, 2)
・・・
a( 1, 1, 3)
・・・
a ( 16, 1, 3)
・・・
a( 1, 1, 4)
・・・
a ( 16, 1, 4)
・・・
実行順序
④
①
②
③
1WAY
128エントリ
2WAY
シングの目安
L1D ミス dm率
(/L1D ミス数)
20%以上
回に1回ミスをする）
回に1回ミスをする）
256×256×8B
=32×16KB
256×256×8B
=32×16KB
256×256×8B
=32×16KB
1way 2way
L1Dキャッシュ
128バイト×128エントリ×2way=32Kバイト
24
キャッシュスラッシングとは
ソース例
real*8 a(n, m, 4)
do j = 1 , m
do i = 1 , n
a(i, j, 4) = a(i, j, 1) + a(i, j, 2) + a(i, j, 3)
enddo
enddo
End
キャッシュスラッシングとは、キャッシュ上の特定のインデックス（キャッシ
情報）のデータだけが頻繁に上書きされる現象のことです。この現象は、
が２のべき乗の場合およびループ内のストリーム数が多い場合に発生し
す。注：ストリームとは、ループの回転に伴って参照定義される一連の
a(1,1,2)、a(1,1,3)、a(1,1,4)はそ
れる。
（L1Dキャッシュ）（メモリ
a(
a
a(
a
a(
a
a(
a
1WAY
128エントリ
2WAY
L1D ミス率
L1D ミス dm率
(/L1D ミス数)
20%以上
メモリ
アクセス時にキャッシュの追い出しが発生(スラッシング)
32×16KBのアドレス差
256*256*8B/1024=512KB=32*16KB

62
スラッシングの除去(配列マージ)
28
改善前ソース例
parameter(n=256,m=256)
real*8 a(n, m),b(n,m),c(n,m),d(n,m)
common /com/a,b,c,d
do j = 1 , m
do i = 1 , n
a(i, j) = b(i, j) + c(i, j) + d(i, j)
enddo
enddo
配列マージとは、複数の配列を１つの配列とするチューニングです。
使用条件
配列の要素数が同じである。
a( 1, 1)
a( 2, 1)
・・・
a(256, 256)
b( 1, 1)
b( 2, 1)
・・・
b(256, 256)
c( 1, 1)
c( 2, 1)
・・・
c(256, 256)
d( 1, 1)
d( 2, 1)
・・・
d(256, 256)
改善後ソース例
real*8 abcd(4, n, m)
common /com/abcd
do j = 1 , m
do i = 1 , n
abcd(1,i, j) = abcd(2,i, j) +
abcd(3,i, j) + abcdd(4,i, j)
enddo
enddo
改善前改善後
L1Dキャッシュス
ラッシング発生
狙い
ストリーム数削減。
副作用
ロード、ストア命令のSIMD化が難しくなる。
abcd(1, 1, 1)
abcd(2, 1, 1)
・・・
abcd(1,256, 1)
・・・
abcd(3, 1, 1)
abcd(4, 1, 1)
abcd(2,256, 1)
abcd(3,256, 1)
abcd(4,256, 1)
abcd(1, 1, 2)
abcd(2, 1, 2)
abcd(3, 1, 2)
abcd(4, 1, 2)
abcd(1, 2, 1)
abcd(4,256,256)
キャッシュへの格納キャッシュへの格納（競合）メモリへのアクセス順番
4つとも同一キャッシュライン上の
ためデータを有効利用できる
256×256×8B
=32×16KB
256×256×8B
=32×16KB
256×256×8B
=32×16KB
28
配列マージとは
common /com/a,b,c,d
do j = 1 , m
do i = 1 , n
a(i, j) = b(i, j) + c(i, j) + d(i, j)
enddo
enddo
使用条件
a( 1, 1)
a( 2, 1)
・・・
a(256, 256)
b( 1, 1)
b( 2, 1)
・・・
b(256, 256)
c( 1, 1)
c( 2, 1)
・・・
c(256, 256)
d( 1, 1)
d( 2, 1)
・・・
d(256, 256)
common /com/abcd
do j = 1 , m
do i = 1 , n
enddo
enddo
改善前改善後
狙い
副作用
abcd(1, 1, 1)
abcd(2, 1, 1)
・・・
abcd(1,256, 1)
・・・
abcd(3, 1, 1)
abcd(4, 1, 1)
abcd(2,256, 1)
abcd(3,256, 1)
abcd(4,256, 1)
abcd(1, 1, 2)
abcd(2, 1, 2)
abcd(3, 1, 2)
abcd(4, 1, 2)
abcd(1, 2, 1)
abcd(4,256,256)
256×256×8B
=32×16KB
256×256×8B
=32×16KB
256×256×8B
=32×16KB
28
common /com/a,b,c,d
do j = 1 , m
do i = 1 , n
a(i, j) = b(i, j) + c(i, j) + d(i, j)
enddo
enddo
使用条件
a( 1, 1)
a( 2, 1)
・・・
a(256, 256)
b( 1, 1)
b( 2, 1)
・・・
b(256, 256)
c( 1, 1)
c( 2, 1)
・・・
c(256, 256)
d( 1, 1)
d( 2, 1)
・・・
d(256, 256)
common /com/abcd
do j = 1 , m
do i = 1 , n
enddo
enddo
改善前改善後
狙い
副作用
abcd(1, 1, 1)
abcd(2, 1, 1)
・・・
abcd(1,256, 1)
・・・
abcd(3, 1, 1)
abcd(4, 1, 1)
abcd(2,256, 1)
abcd(3,256, 1)
abcd(4,256, 1)
abcd(1, 1, 2)
abcd(2, 1, 2)
abcd(3, 1, 2)
abcd(4, 1, 2)
abcd(1, 2, 1)
abcd(4,256,256)
256×256×8B
=32×16KB
256×256×8B
=32×16KB
256×256×8B
=32×16KB

63
スラッシングの除去(ループ分割)
do i=1,n do i=1,n
… = a(i) + b(i) … = z(1,i) + z(2,i)
enddo enddo
ストリ
リスク
do i=1,n do i=1,n
… = a(I,1) + a(I,2) … = a(1,i) + a(2,i)
enddo enddo
do i=1,n do i=1,n
… = a(i) + b(i) … = a(i) + b(i)
… = c(i) + d(i) enddo
enddo do i=1,n
… = c(i) + d(i)
enddo
common //a(n),b(n) common //a(n),p(64),b(n)
配列マージ
配列次元移動
ループ分割
パディング
ループ内でアクセスされる配列数が多いとスラッシング
が起きやすい．
ループ分割する事でそれぞれのループ内の配列数を削減
する事が可能となる．
配列数が削減されることによりスラッシングの発生を抑
えられる場合がある．

64
スラッシングの除去(パディング)
26
enddo enddo
リスクそのものを改善する解決型のアプロー
長所：パラメタ変更等、問題規模の変化に
順応できる
do i=1,n do i=1,n
… = a(I,1) + a(I,2) … = a(1,i) + a(2,i)
enddo enddo
do i=1,n do i=1,n
… = a(i) + b(i) … = a(i) + b(i)
enddo do i=1,n
… = c(i) + d(i)
enddo
do i=1,n do i=1,n
… = a(i) + b(i) … = a(i) + b(i)
enddo enddo
パディングを行うことで、配列のアドレスを
ずらして改善する回避型のアプローチ
短所：修正量が多い。SIMD化が複雑
注意:ループ分割は除
長所：修正量が少ない、SIMD化が容易
短所：パラメタ変更等、問題規模が変化す
度に調整が必要になる
配列次元移動
ループ分割
パディング
L1Dキャッシュへの配列の配置の状況を変更する事でス
ラッシングの解消を目指す．
そのためにcommon配列の宣言部にダミーの配列を配置
することでスラッシングが解消する場合がある．
また配列宣言時にダミー領域を設けることでスラッシン
グが解消する場合がある．
42
ter(n=256,m=256)
a(n,m,4),b(n,m,4),c(n,m,4),d(n,m,4)
n /com/a
, m
= 1 , n
j, 1) = a(i, j, 2) + a(i, j, 3) + a(i, j, 4)
o
前改善後
ャッシュス
ング発生
a( 1, 1, 1)
a( 2, 1, 1)
・・・
a(256, 256, 1)
a( 1, 1, 2)
a( 2, 1, 2)
・・・
a(256, 256, 2)
a( 1, 1, 3)
a( 2, 1, 3)
・・・
a(256, 256, 3)
a( 1, 1, 4)
a( 2, 1, 4)
・・・
a(256, 256, 4)
もしくは
複数の配列が存在している。
副作用
問題規模変更ごとにパディング量の変更が
a( 1
a( 2
・
a(256,
a( 1
a( 2
・
（メモリ上の
a(257,
real*8 a(n,m,4),b(n,m,4),c(n,m,4),d(n,m,4)
common /com/a
do j = 1 , m
do i = 1 , n
a(i, j, 1) = a(i, j, 2) + a(i, j, 3) + a(i, j, 4)
enddo
enddo
配列で複数のストリームが存在している例
格納場所が
ずれたことで
L1Dキャッ
シュスラッシ
ングは発生
せず
256×256×8B
=32×16KB
256×256×8B
=32×16KB
256×256×8B
=32×16KB
・
a(257,
a(256,
パディン
でキャッ
される場
12 RIKEN AICS

65
リオーダリング
メモリ
データ
2次キャッシュ
1次キャッシュ
データ
データ
細かい要素毎
のアクセス
キャッシュライン
128byte毎の
アクセス
メモリと2次キャッシュはキャッ
シュライン128バイト単位のアクセ
スとなる．
1次キャッシュは128バイトより細
かい単位のアクセスとなる．
以下のような疎行列とベクトルの積
があるときベクトルはとびとびにア
クセスされる．
このベクトルがメモリや2次キャッ
シュにある場合アクセス効率が非常
に悪化する．
1次キャッシュは，アクセスされる
単位が細かいため，この悪化が緩和
される．
ベクトルを1次キャッシュへ置くた
めの並び替えが有効になる．
do i=1,n
do j=1,l(i)
k = k +1
buf = buf + a(k)*v(L(k))
x(i) = buf
buf = 0

66
効率の良いスケジューリング・演算器の有効利用
カラーリング
ソフトウェアパイプラインニングやsimd等のス
ケジューリングはループに対して行われる．
ループのインデックスについて依存関係がある
とソフトウェアパイプラインニングやsimd化は
できなくなる．
例えばガウス・ザイデル法の処理等がその例で
ある．
その場合は「CG法前処理のスレッド並列化」
で説明したred-blackスィープへの書換えで依
存関係を除去することが効果的である．
red-blackは2色のカラーリングであるが2色以
上のカラーリングも同様な効果がある．

67
点ガウス・ザイデル法
⑨を⑫のように変形する． (D − E)x = Fx + k
(D − E)x(m+1)
= Fx(m)
+ k
aii xi
(m+1)
= − aij xj
(m+1)
j=1
i−1
∑ − aij xj
(m)
+ kj
j=1+1
n
∑
・・・⑫
⑫を④の反復法にすると⑬を得る．
この反復法を点ガウス・ザイデル法という．
具体的には⑭の計算法となる．
注目すべきは(m+1)世代の解を得るため
に(m+1)世代の下三角行列を使用してい
る点である(リカレンスの発生)．
右図のように, iを定義するのにi-1の値を
参照するコーディングは下図のような参照
関係となり,リカレンス(回帰参照)が発生し
ている．
・・・⑬
・・・⑭
x(i) = a(i)* x(i −1)+ b(i)
do i=1,n
リカレンスがあると, iにつ
いては依存関係があり並
列処理ができない． 67

68
IF文の除去
IF文も-Ksimd=2オプションや!ocl simdディレクティブを
使う事でsimd化やソフトウェアパイプラインニングを行
うことが出来る．
しかしIF文が複雑になった場合は以下のような方法での
IF文の除去が有効な場合がある．
IF(体系内部の場合) THEN
速度の配列 UL の７点差分式
IF(外部境界の場合) THEN
ULと速度境界条件の配列 VELBN の混合式
MIM
UL
VELBN
5 -1 -999
5 1
イレギュラー
○：UL X：VELBN
<変更後>
MIM 5 -1
イレギュラー
0
10-1 5
ULD
=0
0=
ダミー領域

内点と縁の点で参照点の数が違うため計
算式が違う．そのため内点と縁の点を区
別するIF文が存在する．
計算領域の外側にダミー領域を設定しその中に
０を格納する．こうすることにより内点と縁の点
が同じ式となりIF文は必要でなくなる．

69

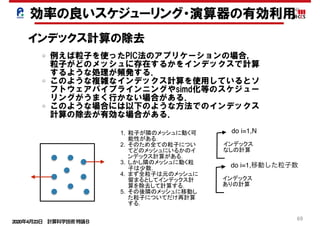

インデックス計算の除去
例えば粒子を使ったPIC法のアプリケーションの場合，
粒子がどのメッシュに存在するかをインデックスで計算
するような処理が頻発する．
このような複雑なインデックス計算を使用しているとソ
フトウェアパイプラインニングやsimd化等のスケジュー
リングがうまく行かない場合がある．
このような場合には以下のような方法でのインデックス
計算の除去が有効な場合がある．
1. 粒子が隣のメッシュに動く可
能性がある．
2. そのため全ての粒子につい
てどのメッシュにいるかのイ
ンデックス計算がある．
3. しかし隣のメッシュに動く粒
子は少数．
4. まず全粒子は元のメッシュに
留まるとしてインデックス計
算を除去して計算する．
5. その後隣のメッシュに移動し
た粒子についてだけ再計算
する．
do i=1,N
インデックス
なしの計算
do i=1,移動した粒子数
インデックス
ありの計算

70
ループ分割
do i=1,n do i=1,n
… = a(i) + b(i) … = z(1,i) + z(2,i)
enddo enddo
ストリ
リスク
do i=1,n do i=1,n
… = a(I,1) + a(I,2) … = a(1,i) + a(2,i)
enddo enddo
do i=1,n do i=1,n
… = a(i) + b(i) … = a(i) + b(i)
enddo do i=1,n
… = c(i) + d(i)
enddo
配列マージ
配列次元移動
ループ分割
パディング
ループ内の処理が複雑すぎるとソフトウェアパイプライ
ンニングやsimd化が効かない場合がある．
ループ分割する事でループ内の処理が簡略化されスケ
ジューリングがうまくいくようになる場合がある．

71
do i=1,n
do j=1,10
ループ交換
ループの回転数が少ないとソフトウェアパイプラインニ
ングが効かない場合がある．
ループ交換し長いループを最内にする事でソフトウェア
パイプラインニングがうまくいくようになる場合があ
る．
do j=1,10
do i=1,n

72
do i=1,n
関数・サブルーチン展開
ループ内に関数やサブルーチン呼出しがあるとスケ
ジューリングが進まない．
その場合はコンパイラオプションにより関数やサブルー
チンをループ内に展開する．
ハンドチューニングで展開した方がうまく行く場合もあ
る．
do i=1,n
call subroutines

73
まとめ
• スレッド並列化
• CPU単体性能を上げるための5つの要素
• 要求B/F値と5つの要素の関係
• 性能予測手法(要求B/F値が高い場合)
• 具体的テクニック

アプリケーションの性能最適化２（CPU単体性能最適化）

More Related Content

What's hot (20)

Similar to アプリケーションの性能最適化２（CPU単体性能最適化） (20)

More from RCCSRENKEI (20)

アプリケーションの性能最適化２（CPU単体性能最適化）
