![格納のrouting
• Routing
➢設定した値をIDの代わりとして格納
➢例. ID=1のdocを”user1”という文字列でroutingする時 :
PUT my_index/_doc/1?routing=user1&refresh=true
{
“title” : “This is a document”
}
値を取得する時 :
GET my_index/_search
{
“query” : {
“terms” : {
“_routing” : [ “user1“ ]
}
}
}
https://www.elastic.co/guide/en/elasticsearch/reference/current/mapping-routing-field.html](https://image.slidesharecdn.com/20180427presen-180926140536/85/Elasticsearch-22-320.jpg)
![検索
• URIに直接パラメータとして入力
➢例. GET /customer/_search?q=*&sort=age:asc
• requestBodyに記述
➢例. GET /customer/_search
{
“query” : { “match_all” : {} },
“sort” : [
{ “age” : “asc” }
]
}
• twitter と user という2種類のtypeを指定して検索
➢例. GET /twitter/tweet,user/_search?q=user:kimchy
• kimchyとelasticsearchという2種類のindexを指定し, tagつきtweetsを検索
➢例. GET /kimchy,elasticsearch/_search?q=tag:wow
https://www.elastic.co/guide/en/elasticsearch/reference/current/search-search.html](https://image.slidesharecdn.com/20180427presen-180926140536/85/Elasticsearch-24-320.jpg)
Elasticsearchの基本動作まとめ
- 2. 目次 • Elasticsearchについて ➢ Index構成 ➢ NodeとCluster ➢ Primary shards ➢ Replica shards • API概要 ➢ cat APIs ➢ The REST API ➢ Search APIs • 格納 ➢ 格納の流れ ➢ 格納のrouting • 検索 ➢ 検索の流れ ➢ 検索のrouting
- 3. Elasticsearchについて • スケーラブルなオープンソースフルテキスト検索・分析エンジン キーワード : RESTful, 分散型検索・分析エンジン • ソフトバンク ➢トランザクション監視や異常検知 • Shopback ➢スマートなショッピングサイト • Docker, GitHubなど... 特徴 具体的なサービス
- 4. Index構成 index type document document document Elasticsearch RDB document record field column type table index database field • Document (doc) ➢ データの実体 (JSON形式) • Field ➢ データの属性 • Type ➢ documentの型 ➢ RDBのtable • Index（論理的な概念） ➢ documentの集合 https://www.elastic.co/guide/en/elasticsearch/reference/current/_basic_concepts.html 対応表

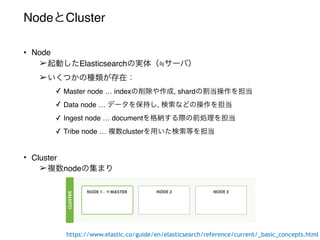

- 5. NodeとCluster • Node ➢起動したElasticsearchの実体（ サーバ） ➢いくつかの種類が存在： ✓ Master node … indexの削除や作成, shardの割当操作を担当 ✓ Data node … データを保持し, 検索などの操作を担当 ✓ Ingest node … documentを格納する際の前処理を担当 ✓ Tribe node … 複数clusterを用いた検索等を担当 • Cluster ➢複数nodeの集まり https://www.elastic.co/guide/en/elasticsearch/reference/current/_basic_concepts.html
- 6. Primary shards • Primary shards (Shards) ➢indexを細分化した単位（物理的な概念） • 目的 ➢ディスクに乗り切らない大規模なindexを分散させるため ➢検索requestに対するレスポンス性能を向上させるため index Primary shard 0 Primary shard 1 Primary shard 2 • 例. node数 = 1, primary shard数 = 3の場合 https://www.elastic.co/guide/en/elasticsearch/reference/current/_basic_concepts.html
- 7. Replica shards • Replica shards (Replicas) ➢primary shardのコピー ✓ 冗長化が可能 • 目的 ➢高可用性のため ➢検索スループットのスケールアウトを可能にするため • 例. node数 = 3, primary shard数 = 3, replica数 = 2 の場合 https://www.elastic.co/guide/en/elasticsearch/reference/current/_basic_concepts.html
- 8. API 概要
- 9. API 概要 • cat APIs：clusterやnode, indicesに関する情報をテキスト出力 https://www.elastic.co/guide/en/elasticsearch/reference/6.2/cat.html • Search APIs : documentを検索 https://www.elastic.co/guide/en/elasticsearch/reference/6.2/search.html • Cluster APIs : clusterやnodeの制御や状態の出力 https://www.elastic.co/guide/en/elasticsearch/reference/6.2/cluster.html • Indices APIs : indicesやaliases, mapping, index templatesの制御 https://www.elastic.co/guide/en/elasticsearch/reference/6.2/indices.html • Document APIs : document関連の制御 https://www.elastic.co/guide/en/elasticsearch/reference/6.2/docs.html
- 10. cat APIs • cat API : clusterやnode, indicesに関する情報をテキスト出力 • 例. Master nodeのIDや割り当てられたIPアドレス, ノード名を出力 ➢GET /_cat/master?v • ?以下のオプション ➢v : verbose ➢h : headers指定 ➢s : sort ➢format : レスポンスにjson, smile, yaml, cbor形式を選択 ➢pretty : 整形 ➢bytes : 数値でレスポンス ➢help &でつなげることで、複数指定できる https://www.elastic.co/guide/en/elasticsearch/reference/6.2/cat.html
- 11. The REST API • URIで一意に表現可能 ➢リクエストの基本形 : <REST Verb> /<Index>/<Type>/<ID> • 操作のセット ➢GET ✓ 例. GET /_cat/master?v ➢PUT ✓ 例. PUT /customer/_doc/1 {“name”: “Tomoya Ikeda”} ➢DELETE ✓ 例. DELETE /customer ➢UPDATE ✓ 例. POST /customer/_doc/1/_update {“doc” : {“name”: “Hoge Huga”, “age” : “40”}} • ステートレス • 結果はJSON形式で返却 (cat APIのみはテキスト形式で返却) https://www.elastic.co/guide/en/elasticsearch/reference/6.2/_index_and_query_a_document.html
- 12. Search APIs • Search APIs : query検索を実行して、マッチした検索結果を返すAPI • Search APIsの中身は以下のようなAPIが存在： ➢ Search Shards API : 検索requestが実行されるindicesとshardsを取得 ➢ Multi Search API : いくつかの検索requestをまとめて実行 ➢ Count API : queryのマッチ数を取得 ➢ Validate API : 実行せずにコストがかかる恐れのあるqueryを検証 ➢ Explain API : queryと特定のdocumentのスコアの説明を表示 ➢ Profile API : 検索requestの個々の要素が実行されるタイミングを詳述 ➢ Field Capabilities API : 複数index間でのfieldの能力を検索 ➢ Ranking Evaluation API : ランク付けされた検索結果の質を評価 https://www.elastic.co/guide/en/elasticsearch/reference/6.2/search.html
- 13. 格納
- 14. 格納 • POSTによる格納 ➢例. POST /customer/_doc –d ‘{“name” : Post Example}’ • PUTによる格納 ➢例. PUT /customer/_doc/1 –d ‘{“name” : Put Example}’ • コマンド 例. $ curl –d “Content-Type: application/x-ndjson” –XPUT “http://172.17.0.2:9200/twitter/tweet/1?pretty” --data- binary “@request.json” クライアント側のレスポンス { “name” : “Tomoya Ikeda” } { “_index” : “customer”, “_type” : “_doc”, ... “result” : “created”, ... } request.json https://www.elastic.co/guide/en/elasticsearch/reference/current/docs-index_.html
- 15. 格納の流れ (1/7) Replica 0 Primary 1 Replica 2 Primary 0 Replica 1 Replica 2 Replica 0 Replica 1 Primary 2 Node 0 Node 1 Node 2 coordinating nodeCluster 例えば Node 0 に対して doc 0 の格納を要求 この時, Node 0 がcoordinating nodeとなる doc 0
- 16. Cluster Node 0 (coordinating node) Node 1 Node 2 格納の流れ (2/7) Primary 0 Replica 1 Replica 2 Node 0 は以下の式でハッシュ値 (デフォルト: DjbHashFunction) を算出 し, documentを配置するprimary shardを選択： 登録先のshard番号 = documentのID % primary shard数 Replica 0 Primary 1 Replica 2 Replica 0 Replica 1 Primary 2 doc 0
- 17. Cluster Node 0 (coordinating node) Node 1 Node 2 格納の流れ (3/7) Primary 0 Replica 1 Replica 2 登録するprimary shardが別nodeにある場合, doc 0 を送信 Replica 0 Primary 1 Replica 2 Replica 0 Replica 1 Primary 2doc 0 doc 0
- 18. Cluster Node 0 (coordinating node) Node 1 Node 2 格納の流れ (4/7) Primary 0 Replica 1 Replica 2 Node 2がreplica shardsへ格納 request Replica 0 Primary 1 Replica 2 Replica 0 Replica 1 Primary 2doc 0doc 0doc 0
- 19. Cluster Node 0 (coordinating node) Node 1 Node 2 格納の流れ (5/7) Primary 0 Replica 1 Replica 2 Node 0, 1から格納完了のレスポンス Replica 0 Primary 1 Replica 2 Replica 0 Replica 1 Primary 2doc 0doc 0doc 0
- 20. Cluster Node 0 (coordinating node) Node 1 Node 2 格納の流れ (6/7) Primary 0 Replica 1 Replica 2 Coordinating nodeへ格納完了のレスポンスを返却 Replica 0 Primary 1 Replica 2 Replica 0 Replica 1 Primary 2doc 0doc 0doc 0
- 21. Cluster Node 0 (coordinating node) Node 1 Node 2 格納の流れ (7/7) Primary 0 Replica 1 Replica 2 格納完了のレスポンスを返却 Replica 0 Primary 1 Replica 2 Replica 0 Replica 1 Primary 2doc 0doc 0doc 0
- 22. 格納のrouting • Routing ➢設定した値をIDの代わりとして格納 ➢例. ID=1のdocを”user1”という文字列でroutingする時 : PUT my_index/_doc/1?routing=user1&refresh=true { “title” : “This is a document” } 値を取得する時 : GET my_index/_search { “query” : { “terms” : { “_routing” : [ “user1“ ] } } } https://www.elastic.co/guide/en/elasticsearch/reference/current/mapping-routing-field.html
- 23. 検索
- 24. 検索 • URIに直接パラメータとして入力 ➢例. GET /customer/_search?q=*&sort=age:asc • requestBodyに記述 ➢例. GET /customer/_search { “query” : { “match_all” : {} }, “sort” : [ { “age” : “asc” } ] } • twitter と user という2種類のtypeを指定して検索 ➢例. GET /twitter/tweet,user/_search?q=user:kimchy • kimchyとelasticsearchという2種類のindexを指定し, tagつきtweetsを検索 ➢例. GET /kimchy,elasticsearch/_search?q=tag:wow https://www.elastic.co/guide/en/elasticsearch/reference/current/search-search.html
- 25. 検索の流れ (1/4) Replica 0 Primary 1 Replica 2 Primary 0 Replica 1 Replica 2 Replica 0 Replica 1 Primary 2 検索requestの受信nodeがcoordinating nodeとなる Node 0 Node 1 Node 2 coordinating nodeCluster request
- 26. Cluster Node 0 (coordinating node) Node 1 Node 2 検索の流れ (2/4) request Primary 0 Replica 1 Replica 2 全nodeに対して検索を依頼 Replica 0 Primary 1 Replica 2 Replica 0 Replica 1 Primary 2
- 27. Replica 0 Primary 1 Replica 2 Replica 0 Replica 1 Primary 2 Cluster Node 0 (coordinating node) Node 1 Node 2 検索の流れ (3/4) request Primary 0 Replica 1 Replica 2 検索結果を集約
- 28. Node 0 (coordinating node) Replica 0 Primary 1 Replica 2 Replica 0 Replica 1 Primary 2 Cluster 検索の流れ (4/4) request Primary 0 Replica 1 Replica 2 検索結果をJSON形式で返却 Node 1 Node 2
- 29. 検索のrouting • Routing ➢対象のdocumentがあるshardに対してのみ検索 ✓ 検索request処理時の負荷軽減 ➢例. user1, user2からtitleがマッチするqueryのみGET : GET my_index/_search?routing=user1, user2 { “query” : { “match” : { “title” : “document” } } } Cluster Node 0 Node 1 Node 2 request Primary 0 Replica 1 Replica 2 Replica 0 Primary 1 Replica 2 Replica 0 Replica 1 Primary 2 https://www.elastic.co/guide/en/elasticsearch/reference/current/mapping-routing-field.html
