Exploration IV

"‫"امان‬ ‫هللا‬ ‫محب‬ :‫وترتیب‬ ‫تهیه‬ 1
‫ومهربان‬ ‫بخشاینده‬ ‫خداوند‬ ‫نام‬ ‫به‬
:‫اول‬ ‫فصل‬
( ‫جهانی‬ ‫گسترده‬ ‫های‬ ‫شبکه‬ ‫با‬ ‫معرفی‬WAN)
( ‫محلی‬ ‫کوچک‬ ‫های‬ ‫شبکه‬ ‫معموال‬ ، ‫ویاقاره‬ ‫کشور‬ ‫چندین‬ ‫سطح‬ ‫در‬ ‫آن‬ ‫جدید‬ ‫های‬ ‫شاخه‬ ‫ایجاد‬ ‫و‬ ‫ها‬ ‫ارگان‬ ‫توسعه‬ ‫و‬ ‫انکشاف‬ ‫با‬LAN)
‫برآور‬ ‫از‬‫مانند‬ ‫می‬ ‫عاجز‬ ‫ها‬ ‫ارگان‬ ‫نیازمندیهای‬ ‫ساختن‬ ‫ده‬‫به‬ ‫وما‬‫بتوان‬ ‫تا‬ ‫نیازمندیم‬ ‫های‬ ‫شبکه‬‫که‬ ‫نمایند‬ ‫عمل‬ ‫کشور‬ ‫چندین‬ ‫سطح‬ ‫در‬ ‫د‬
‫یا‬ ‫جهانی‬ ‫گسترده‬ ‫های‬ ‫شبکه‬ ‫را‬ ‫ها‬ ‫شبکه‬ ‫چنین‬WAN (Wide Area Network).‫میکنند‬ ‫یاد‬
‫د‬ ‫جهانی‬ ‫گسترده‬ ‫های‬ ‫شبکه‬‫و‬ ‫بوده‬ ‫متفاوت‬ ‫های‬ ‫تکنالوژی‬ ‫ارای‬‫هر‬‫آن‬ ‫تکنالوژی‬‫های‬ ‫ظرفیت‬ ‫و‬ ‫بوده‬ ‫متفاوت‬ ‫های‬ ‫کیفیت‬ ‫دارای‬
‫مخت‬‫لفی‬‫که‬ ‫میدهند‬ ‫قرار‬ ‫ما‬ ‫دسترس‬ ‫در‬ ‫را‬‫خاص‬ ‫های‬ ‫پالیسی‬ ، ‫خاص‬ ‫نیازهای‬ ‫ساختن‬ ‫برآورده‬ ‫برای‬‫د‬ ‫هم‬ ‫یا‬‫خاص‬ ‫های‬ ‫موقعیت‬ ‫ر‬‫از‬
‫ها‬ ‫تکنالوژی‬‫ی‬‫نیاز‬ ‫همان‬ ‫مناسب‬،‫پالیسی‬‫موقعیت‬ ‫و‬‫میگردد‬ ‫استفاده‬‫ولی‬ .‫های‬ ‫تکنالوژی‬ ‫کردن‬ ‫اضافه‬WAN، ‫شبکه‬ ‫یک‬ ‫در‬
‫مدیریت‬ ، ‫شبکه‬ ‫امنیت‬ ‫ازقبیل‬ ‫دیگری‬ ‫باموضوعات‬‫آدر‬‫و‬ ‫بوده‬ ‫محلی‬ ‫های‬ ‫ازشبکه‬ ‫متفاوت‬ ‫که‬ ‫است‬ ‫همراه‬ ‫مسایل‬ ‫وغیره‬ ‫دهی‬ ‫س‬
.‫آمد‬ ‫نایل‬ ‫برآن‬ ‫سادگی‬ ‫به‬ ‫نمیتوان‬
‫های‬ ‫شبکه‬ ‫وساختار‬ ‫دیزاین‬ ‫به‬ ‫راجع‬ ‫ما‬ ‫فصل‬ ‫درین‬WAN‫های‬ ‫تکنالوژی‬ ،WAN‫تکنالوژی‬ ‫مناسب‬ ‫وانتخاب‬WAN‫برآورده‬ ‫برای‬
.‫کرد‬ ‫خواهیم‬ ‫بحث‬ ‫مختلف‬ ‫نیازهای‬ ‫ساختن‬
WAN‫چیست؟‬
‫چنانچ‬( ‫محلی‬ ‫های‬ ‫شبکه‬ ‫میدانیم‬ ‫ه‬LAN‫ساحه‬ ‫دریک‬ ‫وسایل‬ ‫کردن‬ ‫وصل‬ ‫برای‬ )‫وصل‬ ‫برای‬ ‫لذا‬ ‫میگردند‬ ‫استفاده‬ ‫جغرافیایی‬ ‫کوچک‬
‫چندین‬ ‫دارای‬ ‫که‬ ‫بزرگ‬ ‫هایی‬ ‫کمپنی‬ ‫کردن‬branch‫ش‬ ‫از‬ ‫نمیتوانیم‬ ‫باشند‬ ‫می‬ ‫ازهم‬ ‫دور‬ ‫فواصل‬ ‫در‬.‫نماییم‬ ‫استفاده‬ ‫محلی‬ ‫های‬ ‫بکه‬‫لذا‬
‫های‬ ‫ازشبکه‬ ‫نیاز‬ ‫این‬ ‫رفع‬ ‫برای‬WAN (Wide Area Networks).‫میگردد‬ ‫استفاده‬‫که‬( ‫جهانی‬ ‫گسترده‬ ‫های‬ ‫شبگه‬WAN‫عبارت‬ )
.‫نمایند‬ ‫می‬ ‫وصل‬ ‫باهم‬ ‫را‬ ‫جغرافیایی‬ ‫بزرگ‬ ‫ساحات‬ ‫که‬ ‫باشند‬ ‫می‬ ‫دیتا‬ ‫انتقال‬ ‫های‬ ‫شبکه‬ ‫از‬
WAN،‫دیگر‬ ‫کمپنی‬ ‫با‬ ‫کمپنی‬ ‫یک‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫همچنین‬ ، ‫دیگرآن‬ ‫های‬ ‫شاخه‬ ‫با‬ ‫ارگان‬ ‫یک‬ ‫از‬ ‫شاخهء‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫ها‬‫وی‬‫ا‬
‫وصل‬‫و‬ ‫بیرونی‬ ‫وخدمات‬ ‫منابع‬ ‫به‬ ‫کمپنی‬ ‫یک‬ ‫کردن‬remote user‫ها‬.‫میگردد‬ ‫استفاده‬‫خدمات‬ ‫کنندگان‬ ‫تهیه‬ ‫از‬ ‫حالت‬ ‫درین‬ ‫که‬
WAN(WAN Service Providers.‫میگردد‬ ‫استفاده‬ )

‫های‬ ‫درشبکه‬WAN.‫میکند‬ ‫عبور‬ ‫وغیره‬ ‫تصویر‬ ، ‫متن‬ ، ‫صدا‬ ‫قبیل‬ ‫از‬ ‫ترافیک‬ ‫مختلف‬ ‫انواع‬ ‫معموال‬
‫عملی‬ ‫سه‬‫هء‬‫مه‬‫های‬ ‫شبکه‬ ‫م‬WAN:‫عبارتنداز‬
WAN‫شبکه‬ ‫توسط‬ ‫باهمدیگر‬ ‫نمیتوانند‬ ‫هم‬ ‫از‬ ‫دوری‬ ‫نسبت‬ ‫به‬ ‫که‬ ‫شبکهء‬ ‫دو‬ ‫یا‬ ‫و‬ ‫وسیله‬ ‫دو‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫ها‬LAN‫وصل‬
.‫میگردند‬ ‫استفاده‬ ‫شوند‬
WAN‫کردن‬ ‫وصل‬ ‫برای‬ ‫ها‬LAN، ‫مخابراتی‬ ‫های‬ ‫شرکت‬ ‫قبیل‬ ‫از‬ ‫مختلفی‬ ‫های‬ ‫ارگان‬ ‫خدمات‬ ‫از‬ ‫ها‬Cable company،
Satellites Company،Network provider.‫مینمایند‬ ‫استفاده‬ ‫وغیره‬ ‫ها‬
WAN‫از‬ ‫ها‬Serial connection‫ساحا‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫مختلف‬ ‫های‬.‫میکند‬ ‫استفاده‬ ‫جغرافیایی‬ ‫کالن‬ ‫ت‬
‫های‬ ‫شبکه‬ ‫چرا‬WAN‫است؟‬ ‫ضروری‬
‫تکنالوژی‬ ‫هرچند‬LAN‫پایینتر‬ ‫با‬ ‫را‬ ‫بهتر‬ ‫ظرفیت‬ ‫و‬ ‫کیفیت‬ ، ‫بهتر‬ ‫امنیت‬ ‫قبیل‬ ‫از‬ ‫خوبی‬ ‫خدمات‬‫وسیله‬ ‫دو‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫قیمت‬ ‫ین‬
:‫از‬ ‫عبارتند‬ ‫موارد‬ ‫این‬ ‫از‬ ‫برخی‬ ‫سازد‬ ‫مرفوع‬ ‫را‬ ‫کمپنی‬ ‫یک‬ ‫نیازمندیهای‬ ‫نمیتوانند‬ ‫زیادی‬ ‫درمواردی‬ ‫ولی‬ ‫میکند‬ ‫فراهم‬
‫در‬ ‫اشخاص‬ ‫درصورتیکه‬branch‫داشته‬ ‫مرکزی‬ ‫سایت‬ ‫با‬ ‫دیتا‬ ‫تبادلهء‬ ‫یا‬ ‫و‬ ‫ارتباط‬ ‫برقراری‬ ‫خواهان‬ ، ‫کمپنی‬ ‫یک‬ ‫های‬
.‫باشند‬
‫ی‬ ‫درصورتیکه‬‫یک‬ ‫مثال‬ .‫باشند‬ ‫دور‬ ‫فواصل‬ ‫در‬ ‫دیگر‬ ‫مختلفی‬ ‫های‬ ‫ارگان‬ ‫با‬ ‫دیتا‬ ‫تبادله‬ ‫و‬ ‫ارتباط‬ ‫برقراری‬ ‫خواهان‬ ‫ارگان‬ ‫ک‬
‫نقاط‬ ‫در‬ ‫دیگر‬ ‫های‬ ‫کمپنی‬ ‫چندین‬ ‫با‬ ‫تا‬ ‫دارد‬ ‫نیاز‬ ‫آن‬ ‫تبلیغات‬ ‫و‬ ‫خود‬ ‫های‬ ‫ویر‬ ‫سافت‬ ‫فروش‬ ‫برای‬ ‫سازی‬ ‫ویر‬ ‫سافت‬ ‫شرکت‬
.‫کند‬ ‫برقرار‬ ‫ارتباط‬ ‫جهان‬ ‫مختلف‬
‫بصو‬ ، ‫سفر‬ ‫حال‬ ‫در‬ ‫کارمندان‬.‫شوند‬ ‫خبر‬ ‫با‬ ‫ها‬ ‫رویداد‬ ‫ترین‬ ‫تازه‬ ‫از‬ ‫و‬ ‫داشته‬ ‫ارتباط‬ ‫شرکت‬ ‫با‬ ‫تا‬ ‫دارند‬ ‫نیاز‬ ‫پیوسته‬ ‫رت‬
.‫شخصی‬ ‫های‬ ‫کمپیوتر‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫فروشگاها‬ ،‫ها‬ ‫بانک‬ ، ‫تفریحی‬ ، ‫آموزشی‬ ، ‫تحقیقی‬ ‫منابع‬ ‫با‬ ‫ارتباط‬
‫شدن‬ ‫برآورده‬‫تم‬‫از‬ ‫استفاده‬ ‫با‬ ‫تنها‬ ‫الذکر‬ ‫فوق‬ ‫نیازمندیهای‬ ‫ام‬‫های‬ ‫شبکه‬WAN‫پ‬ ‫امکان‬.‫است‬ ‫ذیر‬
‫شبکه‬ ‫و‬ ‫تجارت‬
‫می‬ ‫دارا‬ ‫تجارت‬ ‫ترقی‬ ‫و‬ ‫پیشرفت‬ ‫در‬ ‫عمدهء‬ ‫سهم‬ ‫ها‬ ‫شبکه‬ ‫و‬ ‫شده‬ ‫زیاد‬ ‫هم‬ ‫شبکه‬ ‫به‬ ‫نیازمندیها‬ ، ‫تجارت‬ ‫ترقی‬ ‫و‬ ‫انکشاف‬ ‫با‬ ‫معموال‬
‫کارمندان‬ ‫زمان‬ ‫مرور‬ ‫به‬ ‫ولی‬ ‫میشود‬ ‫آغاز‬ ‫محدود‬ ‫و‬ ‫کوچک‬ ‫منطقه‬ ‫یک‬ ‫در‬ ‫و‬ ‫کارمندان‬ ‫محدود‬ ‫تعداد‬ ‫با‬ ‫ابتدا‬ ‫در‬ ‫تجارتی‬ ‫هر‬ .‫باشند‬
‫بیشتری‬‫مختلف‬ ‫های‬ ‫قسمت‬ ‫در‬ ‫و‬ ‫شده‬ ‫گسترده‬ ‫شان‬ ‫تجارتی‬ ‫ساحهء‬ ‫و‬ ‫نمایند‬ ‫می‬ ‫جذب‬ ‫را‬branch‫که‬ ‫مینمایند‬ ‫افتتاح‬ ‫را‬ ‫جدید‬ ‫های‬
‫و‬ ‫کارمندان‬ ‫دادن‬ ‫ارتباط‬ ‫برای‬branch.‫یابند‬ ‫توسعه‬ ‫باید‬ ‫هم‬ ‫ها‬ ‫شبکه‬ ‫ها‬

‫د‬ ‫یک‬ ‫در‬ ‫کارمندان‬ ‫از‬ ‫کمی‬ ‫تعدادی‬ ‫با‬ ‫مذکور‬ ‫شرکت‬ ‫که‬ ‫مینمایید‬ ‫مالحظه‬ ‫شما‬ ‫فوق‬ ‫تصویر‬ ‫در‬‫فعالی‬ ‫به‬ ‫شروع‬ ‫کوچک‬ ‫فتر‬‫نمو‬ ‫ت‬‫و‬ ‫ده‬
‫باآلخره‬ ‫و‬ ‫شده‬ ‫تقسیم‬ ‫مختلف‬ ‫مدیریتی‬ ‫های‬ ‫بخش‬ ‫به‬ ‫و‬ ‫شده‬ ‫زیاد‬ ‫آن‬ ‫کارمندان‬ ‫تعداد‬ ‫دارای‬ ‫چندسال‬ ‫از‬ ‫پس‬branch‫درساحات‬ ‫آن‬ ‫های‬
‫شبکه‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫که‬ ‫است‬ ‫گردیده‬ ‫افتتاح‬ ‫مختلفی‬WAN.‫است‬ ‫گردیده‬ ‫وصل‬ ‫باهم‬
( ‫شبکه‬ ‫بندی‬ ‫قالب‬ ‫تکامل‬The evolving Network Models)
( ‫تسلسلی‬ ‫مادل‬ ‫دیزاین‬The Hierarchical Design Model)
( ‫پذیری‬ ‫توسعه‬ ‫قابلیت‬ ‫داشتن‬ ‫نسبت‬ ‫به‬ ‫که‬ ‫شبکه‬ ‫های‬ ‫قالب‬ ‫معمولترین‬ ‫از‬ ‫یکی‬Scalability‫ساده‬ ‫ساختار‬ ‫و‬ ‫آسان‬ ‫،مدیریت‬ ‫بهتر‬ )،
‫امروزه‬‫میب‬ ‫تسلسلی‬ ‫مادل‬ ‫از‬ ‫عبارت‬ ‫است‬ ‫برخوردار‬ ‫باالیی‬ ‫اعتماد‬ ‫قابلیت‬ ‫و‬ ‫اهمیت‬ ‫از‬.‫اشد‬‫سمستر‬ ‫در‬‫درشبکه‬ ‫را‬ ‫تسلسلی‬ ‫مادل‬ ‫قبلی‬
‫های‬Switched LAN‫کار‬ ‫آسانی‬ ‫برای‬ ‫مادل‬ ‫این‬ ‫که‬ ‫میدانیم‬ ‫و‬ ‫نمودیم‬ ‫مطالعه‬‫وظایف‬ ‫وتقسیم‬‫که‬ ‫مینمایند‬ ‫تقسیم‬ ‫الیه‬ ‫سه‬ ‫به‬ ‫را‬ ‫شبکه‬
:‫عبارتنداز‬
Access Layer‫های‬ ‫درشبکه‬ ‫میدانیم‬ ‫چنانچه‬ :Switched LAN‫کرد‬ ‫وصل‬ ‫برای‬ ‫الیه‬ ‫این‬ ‫وسایل‬ ‫تمام‬‫وسایل‬ ‫ن‬End
device‫شبکه‬ ‫به‬ ‫ها‬‫ها‬ ‫پورت‬ ‫طریق‬ ‫از‬‫های‬ ‫شبکه‬ ‫در‬ ‫ترتیب‬ ‫همین‬ ‫به‬ .‫میگردید‬ ‫استفاده‬WAN‫کردن‬ ‫وصل‬ ‫برای‬ ‫الیه‬ ‫این‬
( ‫ها‬ ‫سایت‬Branch‫اصلی‬ ‫شاخهء‬ ‫به‬ ‫ارگان‬ ‫یک‬ ‫مختلف‬ ‫های‬ )‫های‬ ‫شرکت‬ ‫به‬ ‫شدن‬ ‫وصل‬ ‫ازقبیل‬ ‫خدمات‬ ‫سایر‬ ‫به‬ ‫وهمچنین‬
‫گسترده‬ ‫های‬ ‫شبکه‬ ‫سایر‬ ‫و‬ ‫انترنت‬ ، ‫مخابراتی‬‫جهانی‬.‫میگردد‬ ‫استفاده‬‫برقراری‬ ‫برای‬ ‫الیه‬ ‫این‬ ‫دیگر‬ ‫عبارت‬ ‫به‬WAN
Connection.‫میگردد‬ ‫استفاده‬ ‫ها‬
Distribution Layer:‫های‬ ‫درشبکه‬switched LAN‫الیهء‬ ‫ارتباطات‬ ‫کردن‬ ‫متراکم‬ ‫برای‬Access‫میگردد‬ ‫استفاده‬‫که‬
connection‫از‬ ‫آمده‬ ‫بدست‬ ‫های‬Access layer( ‫متراکم‬ ‫را‬aggregate)‫م‬.‫ینماید‬‫های‬ ‫شبکه‬ ‫در‬ ‫ترتیب‬ ‫همین‬ ‫وبه‬
WAN‫کردن‬ ‫متراکم‬ ‫مسؤل‬ ‫الیه‬ ‫این‬WAN Connection‫از‬ ‫آمده‬ ‫بدست‬ ‫های‬Access layer.‫باشد‬ ‫می‬ ،‫هیچگاه‬ ‫ما‬ ‫یعنی‬
‫مستقیما‬Access layer‫با‬ ‫را‬core layer‫در‬ ‫مشکالت‬ ‫بروز‬ ‫درصورت‬ ‫بخاطریکه‬ ‫نمیسازیم‬ ‫وصل‬access layer‫به‬
core layer.‫میکند‬ ‫سرایت‬‫الیه‬ ‫این‬‫برای‬‫پراسهء‬ ‫ایجاد‬routing‫بین‬VLAN، ‫ها‬‫بندی‬ ‫گروپ‬ ‫اساس‬ ‫به‬ ‫ها‬ ‫پالیسی‬ ‫تطبیق‬
user‫ها‬‫یک‬ ‫از‬ ‫تبدیل‬ ‫و‬routing protocol‫به‬routing protocol‫دیگر‬.‫میگردد‬ ‫استفاده‬
Core Layer‫الیهء‬ ‫یا‬Backbone:‫میشوند‬ ‫یاد‬ ‫هم‬ ‫فقرات‬ ‫ستون‬ ‫الیهء‬ ‫نام‬ ‫به‬ ‫که‬ ‫الیه‬ ‫این‬‫تران‬ ‫سیستم‬ ‫یک‬‫سریع‬ ‫سپورتی‬
(High speed switching‫دیگر‬ ‫پورت‬ ‫به‬ ‫پورت‬ ‫یک‬ ‫از‬ ‫زیاد‬ ‫سرعت‬ ‫به‬ ‫را‬ ‫ها‬ ‫پاکت‬ ‫که‬ ‫است‬ )‫(دووسیله‬core layer)
‫پایینی‬ ‫های‬ ‫الیه‬ ‫در‬ ‫ها‬ ‫عملیه‬ ‫این‬ ‫که‬ ‫زیرا‬ ‫باشد‬ ‫نمی‬ ‫آن‬ ‫ساختار‬ ‫و‬ ‫شکل‬ ‫تعیین‬ ‫و‬ ‫دیتا‬ ‫کردن‬ ‫فیلتر‬ ‫مسؤل‬ ‫و‬ ‫میکند‬ ‫مبادله‬
.‫میگیرد‬ ‫صورت‬‫الیه‬ ‫این‬‫ر‬ ‫اساسی‬ ‫نقش‬ ‫یک‬( ‫دردسترسی‬ ‫قابلیت‬ ‫بناء‬ ‫باشد‬ ‫می‬ ‫دارا‬ ‫ها‬ ‫شبکه‬ ‫بین‬ ‫ارتباط‬ ‫در‬ ‫ا‬availability)
.‫باشند‬ ‫دارا‬ ‫باید‬ ‫را‬ ‫باالیی‬‫ازوسایل‬ ‫اکثرا‬ ‫ازاینرو‬redundant.‫میگردد‬ ‫استفاده‬ ‫درآن‬

‫وصل‬ ‫را‬ ‫نقطه‬ ‫دو‬ ‫که‬ ‫عمومی‬ ‫سرکهایی‬ ‫درینصورت‬ ‫کنیم‬ ‫تصور‬ ‫دیتا‬ ‫های‬ ‫پاکت‬ ‫را‬ ‫نقلیه‬ ‫وسایط‬ ‫و‬ ‫میدیا‬ ‫را‬ ‫سرکها‬ ‫ما‬ ‫اگر‬
‫مثابه‬ ‫به‬ ‫میکنند‬core layer‫وسایط‬ ‫عبور‬ ‫شدن‬ ‫مختل‬ ‫درحقیقت‬ ‫و‬ ‫باشند‬ ‫می‬ ‫دارا‬ ‫را‬ ‫حیاتی‬ ‫و‬ ‫مهم‬ ‫بسیار‬ ‫وظیفهء‬ ‫که‬ ‫مانند‬ ‫می‬
‫نقلیه‬‫عمومی‬ ‫سرکهای‬ ‫از‬‫دچا‬ ‫مردم‬ ‫و‬ ‫خورده‬ ‫هم‬ ‫به‬ ‫شهری‬ ‫نظام‬ ‫تا‬ ‫میگردد‬ ‫باعث‬.‫شوند‬ ‫زیاد‬ ‫مشکالت‬ ‫ر‬‫که‬ ‫فرعی‬ ‫وسرکهای‬
‫میگردند‬ ‫وصل‬ ‫عمومی‬ ‫جاده‬ ‫به‬‫ب‬ ‫زیادی‬ ‫شباهت‬‫ه‬distribution layer‫که‬ ‫دارند‬‫تالشی‬ ‫محل‬ ‫یک‬ ‫آن‬ ‫کدام‬ ‫هر‬ ‫انتهای‬ ‫در‬
.‫شوند‬ ‫تالشی‬ ‫و‬ ‫بازرسی‬ ‫شوند‬ ‫عمومی‬ ‫جاده‬ ‫وارد‬ ‫ازینکه‬ ‫قبل‬ ‫تا‬ ‫میگردد‬ ‫نصب‬‫که‬ ‫نمیشود‬ ‫یعنی‬‫در‬ ‫دیتا‬ ‫های‬ ‫پاکت‬core
layer.‫گردد‬ ‫بررسی‬ ‫و‬ ‫فیلتر‬
‫را‬ ‫الذکر‬ ‫فوق‬ ‫الیه‬ ‫سه‬ ‫هر‬ ‫ها‬ ‫شبکه‬ ‫تمام‬ ‫باید‬ ‫که‬ ‫نیست‬ ‫حتمی‬ :‫نوت‬‫توانیم‬ ‫می‬ ‫ما‬ ‫کوچک‬ ‫نسبتا‬ ‫های‬ ‫درشبکه‬ ‫اوقات‬ ‫بعضی‬ ‫باشند‬ ‫داشته‬
‫الیه‬ ‫یک‬ ‫در‬ ‫را‬ ‫الیه‬ ‫دو‬ ‫وظایف‬collapse.‫کنیم‬ ‫یکجا‬ ‫یا‬
The Enterprise Architecture
‫وجود‬ ‫به‬ ‫ها‬ ‫شبکه‬ ‫مختلف‬ ‫انواع‬ ‫تا‬ ‫گردیده‬ ‫باعث‬ ‫شان‬ ‫اهداف‬ ‫و‬ ‫تجارت‬ ‫نوع‬ ‫بنابر‬ ‫ها‬ ‫ارگان‬ ‫مختلف‬ ‫انواع‬ ‫که‬ ‫کردم‬ ‫عرض‬ ‫قبال‬ ‫چنانچه‬
‫آید‬.‫های‬ ‫تکنالوژی‬ ‫و‬ ‫وسایل‬ ‫اکثرا‬ ‫و‬‫میگردید‬ ‫استفاده‬ ‫ها‬ ‫شبکه‬ ‫درین‬ ‫که‬‫رفع‬ ‫برای‬ ، ‫تجارت‬ ‫توسعهء‬ ‫و‬ ‫شبکه‬ ‫آینده‬ ‫به‬ ‫توجه‬ ‫بدون‬
‫وفعلی‬ ‫فوری‬ ‫نیازمندی‬‫مذکور‬ ‫ارگان‬.‫گردید‬ ‫می‬ ‫انتخاب‬‫ها‬ ‫بعد‬ ‫که‬‫مذکور‬ ‫های‬ ‫ارگان‬ ‫توسعه‬ ‫و‬ ‫تجارت‬ ‫انکشاف‬ ‫با‬‫بروز‬ ‫باعث‬
‫مشکال‬‫میگردید‬ ‫درشبکه‬ ‫ها‬ ‫پیچیدگی‬ ‫و‬ ‫ت‬.‫ومدیریت‬‫ساخت‬ ‫می‬ ‫پرهزینه‬ ‫و‬ ‫مغلق‬ ‫آنرا‬.‫زیرا‬‫مذکور‬ ‫های‬ ‫شبکه‬‫از‬ ‫ترکیبی‬‫تکنال‬‫وژی‬
.‫بود‬ ‫جدید‬ ‫و‬ ‫کهنه‬ ‫های‬
‫نام‬ ‫به‬ ‫که‬ ‫است‬ ‫کرده‬ ‫دیزاین‬ ‫را‬ ‫ستاندارد‬ ‫و‬ ‫شده‬ ‫توصیه‬ ‫ساختار‬ ‫سیسکو‬ ‫مشکل‬ ‫این‬ ‫رفع‬ ‫برای‬Cisco Enterprise Architecture‫یاد‬
.‫میگردد‬‫شب‬ ‫یک‬ ‫توسعهء‬ ‫مختلف‬ ‫مراحل‬ ‫ساختار‬ ‫این‬.‫بردارد‬ ‫در‬ ‫آن‬ ‫تجارت‬ ‫و‬ ‫ارگان‬ ‫یک‬ ‫توسعهء‬ ‫و‬ ‫انکشاف‬ ‫نظرداشت‬ ‫در‬ ‫با‬ ‫را‬ ‫که‬
( ‫راهنما‬ ‫نقشهء‬ ‫یک‬ ‫اساس‬ ‫به‬ ‫درآن‬ ‫شبکه‬ ‫یک‬ ‫گذاری‬ ‫پالن‬ ‫که‬ ‫است‬ ‫گردیده‬ ‫دیزاین‬ ‫وقسمی‬road map‫مذکور‬ ‫نقشهء‬ ‫و‬ ‫گرفته‬ ‫صورت‬ )
.‫میکند‬ ‫هدایت‬ ‫را‬ ‫ها‬ ‫شبکه‬ ‫شدن‬ ‫وسیع‬ ‫آسانی‬ ‫به‬ ‫ها‬ ‫ارگان‬ ‫انکشاف‬ ‫با‬ ‫کامل‬ ‫تطابق‬ ‫با‬
Cisco enterprise architecture‫فرعی‬ ‫های‬ ‫ساختار‬ ‫دارای‬)‫ها‬ ‫(مادیول‬:‫از‬ ‫عبارتند‬ ‫که‬ ‫میباشند‬ ‫دیگری‬
Enterprise campus architecture
Enterprise branch architecture
Enterprise Data Center architecture
Enterprise teleworker architecture

)‫الف‬Enterprise Campus Architecture
Campus Network‫محلی‬ ‫شبکه‬ ‫چندین‬ ‫از‬ ‫ترکیبی‬ ‫ولی‬ ‫نموده‬ ‫فعالیت‬ ‫جغرافیایی‬ ‫محدود‬ ‫ساحهء‬ ‫دریک‬ ‫که‬ ‫اند‬ ‫های‬ ‫شبکه‬ ‫از‬ ‫عبارت‬
LAN.‫باشند‬‫ویاچندین‬ ‫دو‬ ‫های‬ ‫شبکه‬ ‫زمانیکه‬ ‫دیگر‬ ‫عبارت‬ ‫به‬Building‫شبکه‬ ‫یک‬ ‫به‬ ‫همجوار‬Enterprise‫میگردند‬ ‫وصل‬
‫درحقیقت‬Campus Network.‫است‬ ‫گرفته‬ ‫شکل‬‫الیهء‬ ‫سه‬ ‫دارای‬ ‫و‬ ‫کند‬ ‫پیروی‬ ‫تسلسلی‬ ‫مادل‬ ‫از‬ ‫میتواند‬ ‫ها‬ ‫شبکه‬ ‫نوع‬ ‫واین‬
Campus core،Campus Distribution‫و‬Campus Access.‫باشند‬
Enterprise Campus Architecture‫های‬ ‫شبکه‬ ‫ایجاد‬ ‫برای‬Campus‫و‬ ‫یافته‬ ‫توسعه‬ ‫آسانی‬ ‫به‬ ‫طوریکه‬ ‫میگردد‬ ‫استفاده‬
Building‫بتوانیم‬ ‫را‬ ‫جدید‬ ‫های‬‫در‬ ‫آسانی‬ ‫به‬Campus Network.‫کنیم‬ ‫اضافه‬

‫که‬ ‫بینید‬ ‫می‬ ‫فوق‬ ‫شکل‬ ‫در‬ ‫مثال‬ ‫بطور‬Campus Network‫بیلدینگ‬ ‫دو‬ ‫از‬1‫و‬2.‫است‬ ‫گردیده‬ ‫تشکیل‬
)‫ب‬Enterprise Edge Architecture
‫یک‬ ‫ارتباط‬ ‫تأمین‬ ‫برای‬ ‫مادیول‬ ‫این‬Enterprise‫از‬ ‫را‬ ‫مختلفی‬ ‫خدمات‬ ‫و‬ .‫میگردد‬ ‫استفاده‬ ‫خارجی‬ ‫منابع‬ ‫با‬‫قبیل‬Voice،Video،‫دیتا‬
‫به‬ ‫مادیول‬ ‫این‬ .‫میکند‬ ‫تشریح‬ ‫را‬ ‫غیره‬ ‫و‬Enterprise‫اختیار‬ ‫در‬ ‫خودرا‬ ‫منابع‬ ‫همچنین‬ ‫و‬ ‫شده‬ ‫وصل‬ ‫انترنتی‬ ‫منابع‬ ‫با‬ ‫تا‬ ‫میدهد‬ ‫اجازه‬
‫مشتریان‬.‫دهند‬ ‫قرار‬‫بین‬ ‫رابط‬ ‫یک‬ ‫منحیث‬ ‫ودرحقیقت‬Campus module.‫میکند‬ ‫وظیفه‬ ‫ایفای‬ ‫ها‬ ‫مادیول‬ ‫سایر‬ ‫و‬
)‫ج‬Enterprise Branch Architecture
‫یک‬ ‫های‬ ‫اپلیکیشن‬ ‫و‬ ‫خدمات‬ ‫توسعهء‬ ‫برای‬ ‫مادیول‬ ‫این‬Campus‫و‬ ‫محل‬ ‫هزاران‬ ‫به‬User‫های‬Remote‫همچنین‬ ‫و‬Branch‫ها‬
.‫میگردد‬ ‫استفاده‬.‫میدهد‬ ‫تشکیل‬ ‫مادیول‬ ‫این‬ ‫را‬ ‫سمستر‬ ‫این‬ ‫دروس‬ ‫اصلی‬ ‫محور‬ ‫که‬
)‫د‬Enterprise Data Center Architecture
Data Center‫مکانی‬ ‫ها‬( ‫و‬ ‫معلومات‬ ‫نگهداری‬ ‫و‬ ‫مدیریت‬ ‫برای‬ ‫که‬ ‫است‬Data Systems‫میدانیم‬ ‫طوریکه‬ .‫میگردد‬ ‫استفاده‬ )
‫گذشته‬ ‫دههء‬ ‫در‬ ‫وب‬ ‫های‬ ‫تکنالوژی‬ ‫و‬ ‫انترنت‬ ‫انکشاف‬ ‫با‬ ‫و‬ ‫است‬ ‫برخوردار‬ ‫حیاتی‬ ‫ارزش‬ ‫از‬ ‫ارگان‬ ‫یک‬ ‫در‬ ‫معلومات‬Data Center
.‫است‬ ‫کرده‬ ‫پیدا‬ ‫فراوانی‬ ‫اهمیت‬ ‫ها‬Data Center Architecture‫برای‬‫دیزاین‬Data Center.‫گردد‬ ‫می‬ ‫استفاده‬ ‫ها‬
)‫ه‬Enterprise Teleworker Architecture‫کردن‬ ‫وصل‬ ‫برای‬ ‫مادیول‬ ‫این‬ :Employee‫ویا‬User‫راه‬ ‫معموال‬ ‫و‬ ‫انفرادی‬ ‫های‬
‫شکل‬ ‫به‬ ‫دور‬Remotely‫برای‬ ‫ارتباط‬ ‫کیفیت‬ ‫طوریکه‬ .‫میگردد‬ ‫استفاده‬ ،Teleworker.‫باشد‬ ‫محفوظ‬ ‫شان‬ ‫ارتباط‬ ‫و‬ ‫شده‬ ‫حفظ‬ ‫ها‬‫و‬
‫کردن‬ ‫وصل‬ ‫برای‬ ‫انترنت‬ ‫از‬ ‫استفاده‬ ‫چون‬User‫امنیتی‬ ‫جدی‬ ‫تدابیر‬ ‫مادیول‬ ‫این‬ ‫بناء‬ ‫آورد‬ ‫می‬ ‫پدید‬ ‫را‬ ‫امنیتی‬ ‫های‬ ‫ریسک‬ ‫مذکور‬ ‫های‬
‫با‬ ‫ارتباط‬ ‫برای‬ ‫را‬User.‫میکند‬ ‫ارایه‬

‫های‬ ‫شبکه‬WAN‫مادل‬ ‫و‬OSI
‫های‬ ‫ستاندارد‬ ‫و‬ ‫خدمات‬WAN‫د‬ ‫الیه‬ ‫و‬ ‫فزیکی‬ ‫(الیه‬ ‫ودوم‬ ‫اول‬ ‫های‬ ‫الیه‬ ‫در‬ ‫بیشتر‬‫مادل‬ )‫لینک‬ ‫یتا‬OSI‫های‬ ‫ستاندارد‬ ‫یعنی‬ ‫میکند‬ ‫عمل‬
WAN‫چون‬ ‫باصالحیتی‬ ‫های‬ ‫انجمن‬ ‫توسط‬ ‫که‬ISO،TIA‫و‬EIA، ‫دهی‬ ‫آدرس‬ ‫و‬ ‫فزیکی‬ ‫الیه‬ ‫در‬ ‫انتقال‬ ‫روش‬ ، ‫میگردد‬ ‫تعیین‬Flow
control‫و‬Encapsulation.‫میکند‬ ‫تشریح‬ ‫دیتالینک‬ ‫درالیهء‬ ‫را‬
‫بر‬ ‫ارتباط‬ ‫ایجاد‬ ‫مسؤل‬ ‫اول‬ ‫الیه‬ ‫های‬ ‫پروتوکول‬، ‫قی‬‫خدمات‬ ‫با‬ ‫فزیکی‬WAN‫و‬ ‫استفاده‬ ‫قابل‬ ‫خدمات‬ ‫به‬ ‫آنرا‬ ‫خدمات‬ ‫طوریکه‬ ‫است‬
.‫میکند‬ ‫تبدیل‬ ‫عملیاتی‬( ‫دیتا‬ ‫شکل‬ ‫تغییر‬ ‫چگونگی‬ ‫دیتالینک‬ ‫الیه‬ ‫ترتیب‬ ‫همین‬ ‫به‬ ‫و‬Encapsulation)‫ناحیهء‬ ‫یک‬ ‫به‬ ‫انتقال‬ ‫رابرای‬
‫ق‬ ‫از‬ ‫دارد‬ ‫وجود‬ ‫زیادی‬ ‫های‬ ‫تکنالوژی‬ ‫منظور‬ ‫این‬ ‫برای‬ ‫که‬ .‫میکند‬ ‫کنترول‬ ‫ریموت‬‫بیل‬frame relay،ATM،HDLC.‫وغیره‬

‫مادل‬ ‫الیهء‬ ‫دو‬ ‫هر‬ ‫ادامه‬ ‫در‬ ‫که‬OSI.‫میدهیم‬ ‫قرار‬ ‫بحث‬ ‫مورد‬ ‫تفصیل‬ ‫به‬ ‫را‬
WAN Physical Layer Terminology
‫درحقیقت‬‫های‬ ‫شبکه‬ ‫اصلی‬ ‫فرق‬WAN‫با‬LAN‫توسط‬ ‫که‬ )‫ها‬ ‫شبکه‬ ‫(سایر‬ ‫خارجی‬ ‫ومنابع‬ ‫خدمات‬ ‫از‬ ‫استفاده‬ ‫در‬Service provider
‫می‬ ‫تهیه‬ ‫ها‬‫میان‬ ‫ودرین‬ .‫باشد‬ ‫می‬ ،‫گردد‬Data link layer‫کمپنی‬ ‫ویا‬ ‫ارگان‬ ‫شاخهء‬ ‫دو‬ ‫کردن‬ ‫وصل‬ ، ‫انترنت‬ ‫به‬ ‫دسترسی‬ ‫منظور‬ ‫به‬
‫ویاهم‬ ‫خارجی‬ ‫منابع‬ ،‫دیگر‬ ‫های‬remote user.‫میگردد‬ ‫استفاده‬.‫میگردد‬ ‫فراهم‬ ‫فزیکی‬ ‫الیهء‬ ‫توسط‬ ‫شان‬ ‫بین‬ ‫فزیکی‬ ‫اتصال‬ ‫درحالیکه‬
‫ات‬ ‫در‬ ‫که‬ ‫اصطالحات‬ ‫بعضی‬ ‫به‬ ‫جا‬ ‫درین‬ ‫که‬‫فزیکی‬ ‫صال‬WAN.‫پردازیم‬ ‫می‬ ،‫میشود‬ ‫برده‬ ‫کار‬ ‫به‬
Customer Premises Equipment (CPE)
‫به‬ ‫اصطالح‬ ‫این‬‫ت‬.‫میگردد‬ ‫اطالق‬ ‫کمپنی‬ ‫بیلدینگ‬ ‫داخل‬ ‫کشی‬ ‫کیبل‬ ‫شمول‬ ‫به‬ ‫وسایل‬ ‫مام‬‫کمپنی‬ ‫اداره‬ ‫محوطهء‬ ‫در‬ ‫که‬ ‫وسایل‬ ‫تمام‬ ‫یعنی‬
(subscriber‫نام‬ ‫به‬ ‫دارد‬ ‫قرار‬ )CPE.‫میگردد‬ ‫یاد‬‫می‬ ‫وسایل‬ ‫این‬ ‫که‬.‫گردد‬ ‫تهیه‬ ‫خدمات‬ ‫کنندهء‬ ‫تهیه‬ ‫یاهم‬ ‫و‬ ‫کمپنی‬ ‫توسط‬ ‫تواند‬
Data Communication Equipment (DCE)
‫نام‬ ‫به‬ ‫که‬ ‫وسیله‬ ‫این‬Data circuit-terminating equipment‫در‬ ‫دیتا‬ ‫گذاشتن‬ ‫برای‬ ‫که‬ ‫میگردد‬ ‫اطالق‬ ‫وسایل‬ ‫میگرددبه‬ ‫یاد‬ ‫هم‬
‫یک‬ ‫داخل‬local loop‫میگردد‬ ‫استفاده‬(local loop‫ک‬ ‫از‬ ‫عبارت‬‫کردن‬ ‫وصل‬ ‫برای‬ ‫)که‬ ‫مسی‬ ‫ویا‬ ‫(فایبر‬ ‫عمومی‬ ‫های‬ ‫یبل‬CPE‫با‬
Service provider‫میگردد‬ ‫استفاده‬).‫وسایل‬ ‫درحقیقت‬DCE‫با‬ ‫شبکه‬ ‫ارتباطی‬ ‫لینک‬ ‫یک‬ ‫ایجاد‬ ‫برای‬ ‫انترفس‬ ‫یک‬ ‫منحیث‬WAN
Cloud.‫میکند‬ ‫عمل‬
Data Terminal Equipment
‫در‬ ‫انتقال‬ ‫برای‬ ‫را‬ ‫دیتا‬ ‫که‬ ‫اند‬ ‫وسایل‬WAN‫شبکه‬ ‫وسایل‬ ‫از‬.‫گیرد‬ ‫می‬ ‫محلی‬
Demarcation Point
‫تجهیزات‬ ‫و‬ ‫وسایل‬ ‫با‬ ‫مشتری‬ ‫تجهیزات‬ ‫و‬ ‫وسایل‬ ‫شبکه‬ ‫یک‬ ‫در‬ ‫که‬ ‫است‬ ‫نقطهء‬service provider‫فزیکی‬ ‫بصورت‬ ‫یعنی‬ .‫میشود‬ ‫جدا‬
demarcation Point‫از‬ ‫عبارت‬Cabling junction‫کردن‬ ‫وصل‬ ‫برای‬ ‫و‬ ‫دارد‬ ‫قرار‬ ‫مشتری‬ ‫بیلدینگ‬ ‫داخل‬ ‫در‬ ‫که‬ ‫است‬CPE‫با‬
local loop.‫میگردد‬ ‫استفاده‬‫و‬ ‫مشتری‬ ‫مسؤلیات‬ ‫نقطه‬ ‫درین‬ ‫درحقیقت‬Service provider‫وتفکیک‬ ‫جدا‬ ‫دیگر‬ ‫ازهم‬‫طوریکه‬ ‫میگردد‬
Service provider.‫میباشد‬ ‫مشتری‬ ‫دست‬ ‫به‬ ‫آن‬ ‫بعدی‬ ‫کنترول‬ ‫و‬ ‫داده‬ ‫قرار‬ ‫مشتری‬ ‫اختیار‬ ‫در‬ ‫را‬ ‫منابع‬ ‫نقطه‬ ‫همین‬ ‫در‬ ‫تا‬ ‫میکند‬ ‫کوشش‬
‫ب‬ ‫شدن‬ ‫وصل‬ ‫زمان‬ ‫در‬ ‫نقطه‬ ‫این‬ ‫تعیین‬ ‫و‬‫مشکالت‬ ‫بروز‬ ‫درصورت‬ ‫زیرا‬ ‫است‬ ‫ضروری‬ ‫شبکه‬ ‫ه‬service provider‫و‬‫یا‬‫مشتری‬
.‫میکنند‬ ‫اقدام‬ ‫آن‬ ‫ترمیم‬ ‫به‬ ‫و‬ ‫کرده‬ ‫درک‬ ‫خودرا‬ ‫مسؤلیت‬ ‫مذکور‬ ‫نقطهء‬ ‫نظربه‬

Local Loop
‫که‬ ‫فایبری‬ ‫یا‬ ‫و‬ ‫مسی‬ ‫های‬ ‫کیبل‬CPE‫با‬ ‫را‬CO (Central Office)‫نام‬ ‫به‬ ‫میکند‬ ‫وصل‬ ‫خدمات‬ ‫کنندهء‬ ‫تهیه‬local loop‫یاد‬.‫میگردد‬
‫نام‬ ‫به‬ ‫اوقات‬ ‫وبعضی‬last mile.‫میگردد‬ ‫یاد‬ ‫هم‬
Central Office (CO)
.‫میکند‬ ‫فعالیت‬ ‫ها‬ ‫شبکه‬ ‫برای‬ ‫مختلف‬ ‫ارتباطات‬ ‫تامین‬ ‫برای‬ ‫که‬ ‫باشد‬ ‫می‬ ‫خدمات‬ ‫کنندهء‬ ‫تهیه‬ ‫محلی‬ ‫بیلدینگ‬ ‫یا‬ ‫و‬ ‫دفتر‬
.‫میدهد‬ ‫نشان‬ ‫را‬ ‫الذکر‬ ‫فوق‬ ‫اصطالحات‬ ‫تمام‬ ‫فوق‬ ‫شکل‬
‫وسایل‬WAN:
‫ها‬ ‫شبکه‬ ‫در‬ ‫عموم‬ ‫طور‬‫ی‬WAN‫های‬ ‫شبکه‬ ‫در‬ ‫که‬ ‫میگردد‬ ‫استفاده‬ ‫خاصی‬ ‫وسایل‬ ‫بعضی‬ ‫از‬LAN‫وسایل‬ ‫این‬ ‫شود‬ ‫نمی‬ ‫استفاده‬
:‫از‬ ‫عبارتند‬
Modem
)‫(رقمی‬ ‫دیجیتالی‬ ‫های‬ ‫سگنال‬ ‫به‬ ‫را‬ )‫(قیاسی‬ ‫انالوگ‬ ‫های‬ ‫سگنال‬ ‫یعنی‬ ‫میشود‬ ‫استفاده‬ ‫سگنال‬ ‫نوع‬ ‫تبدیل‬ ‫برای‬ ‫که‬ ‫است‬ ‫وسیلهء‬‫و‬
‫نوع‬ ‫های‬ ‫مودم‬ .‫میکند‬ ‫تبدیل‬ ، ‫برعکس‬voice band‫تبدیل‬ ‫صدا‬ ‫های‬ ‫فریکانس‬ ‫به‬ ‫را‬ ‫کمپیوتر‬ ‫در‬ ‫شده‬ ‫تولید‬ ‫دیجیتالی‬ ‫های‬ ‫سگنال‬
‫فریکانس‬ ‫که‬ ‫دارد‬ ‫وجود‬ ‫دیگری‬ ‫مودم‬ ‫هم‬ ‫مقابل‬ ‫درطرف‬ ‫و‬ ‫است‬ ‫انتقال‬ ‫قابل‬ ‫تیلفونی‬ ‫های‬ ‫شبکه‬ ‫انالوگ‬ ‫های‬ ‫الین‬ ‫در‬ ‫آسانی‬ ‫به‬ ‫که‬ ‫نموده‬
.‫میکند‬ ‫تبدیل‬ ‫رقمی‬ ‫های‬ ‫سگنال‬ ‫به‬ ‫دوباره‬ ‫صدارا‬ ‫های‬Cable modem‫و‬DSL Modem‫را‬ ‫دیتا‬ ‫که‬ ‫اند‬ ‫هایی‬ ‫مودم‬ ‫ازجمله‬ ‫هردو‬
.‫میدهند‬ ‫انتقال‬ ‫بلند‬ ‫وسرعت‬ ‫بافریکونسی‬
CSU/DSU

‫مانند‬ ‫دیجیتالی‬ ‫های‬ ‫الین‬T1‫و‬T2‫از‬CSU/DSU‫یعنی‬ ‫میکنند‬ ‫استفاده‬ ‫ها‬ ‫سگنال‬ ‫نوع‬ ‫کردن‬ ‫تبدیل‬ ‫برای‬CSU/DSU (Channel
Service Unit/Digital Service Unit‫صور‬ ‫در‬ ‫که‬ ‫است‬ ‫وسیلهء‬ )‫استفاده‬ ‫مودم‬ ‫عوض‬ ‫به‬ ، ‫دیجیتالی‬ ‫های‬ ‫الین‬ ‫از‬ ‫استفاده‬ ‫ت‬
.‫میگردد‬
CSU‫کنترول‬ ‫با‬ ‫همراه‬ ‫ارتباط‬ ‫ثبات‬ ‫نگهداشتن‬ ‫برای‬error‫و‬ ‫میگردد‬ ‫استفاده‬ ‫الین‬ ‫مانیتورینگ‬ ‫و‬ ‫ها‬DSU‫های‬ ‫فریم‬ ‫کردن‬ ‫تبدیل‬ ‫برای‬
‫که‬ ‫های‬ ‫فریم‬ ‫به‬ ‫آمده‬ ‫بدست‬LAN.‫میگردد‬ ‫استفاده‬ ‫باشد‬ ‫آن‬ ‫حمایت‬ ‫به‬ ‫قادر‬
‫یعنی‬‫گفت‬‫و‬ ‫مودم‬ ‫که‬ ‫میتوانیم‬ ‫ه‬CSU/DSU‫که‬ ‫دارند‬ ‫مشابه‬ ‫وظایف‬ ‫که‬ ‫اند‬ ‫وسیلهء‬ ‫دو‬user data‫وسایل‬ ‫از‬ ‫شده‬ ‫گرفته‬DTE‫به‬ ‫را‬
‫برای‬ ‫قبول‬ ‫قابل‬ ‫های‬ ‫سگنال‬WAN Service provider.‫میکند‬ ‫تبدیل‬:‫شکل‬ ‫قرار‬
Access Server
‫وخروجی‬ ‫ورودی‬ ‫ارتباطات‬ ‫وسیله‬ ‫این‬user‫ان‬ ‫دارای‬ ‫و‬ ‫نموده‬ ‫متمرکز‬ ‫هارا‬‫میتوانند‬ ‫همزمان‬ ‫که‬ ‫باشد‬ ‫می‬ ‫انالوگ‬ ‫و‬ ‫دیالوگ‬ ‫های‬ ‫ترفس‬
‫صدها‬user‫هارا‬‫همزمان‬ ‫صورت‬ ‫به‬.‫کند‬ ‫حمایت‬ ‫ها‬ ‫انترفس‬ ‫در‬
WAN Switch
‫چندپورتی‬ ‫وسیلهء‬( ‫دوم‬ ‫الیه‬ ‫به‬ ‫متعلق‬ ‫و‬Data link layer)( ‫خدمات‬ ‫کنندهء‬ ‫تهیه‬ ‫تر‬ ‫زیاد‬ ‫که‬ ‫باشد‬ ‫می‬ISP‫سویچ‬ ‫منظور‬ ‫به‬ ‫آن‬ ‫از‬ )
‫تراف‬ ‫مختلف‬ ‫انواع‬ ‫نمودن‬‫های‬ ‫پاکت‬ ‫قبیل‬ ‫از‬ ‫یک‬frame relay،ATM،x 25‫میکنند‬ ‫استفاده‬ ‫وغیره‬.
( ‫ها‬ ‫روتر‬Routers)
‫وسیلهء‬‫های‬ ‫شبکه‬ ‫مهم‬ ‫بسیار‬ ‫و‬ ‫اساسی‬WAN‫(ایجاد‬ ‫مختلف‬ ‫های‬ ‫نیتورک‬ ‫کردن‬ ‫وصل‬ ‫منظور‬ ‫به‬ ‫که‬ ‫باشد‬ ‫می‬internetworking)
‫به‬ ‫شدن‬ ‫وصل‬ ‫منظور‬ ‫به‬ ‫انترفس‬ ‫یک‬ ‫ایجاد‬ ‫همچنین‬ ‫و‬Service provider.‫میگردد‬ ‫استفاده‬‫یک‬ ‫میتواند‬ ‫انترفس‬ ‫این‬ ‫که‬serial
connection‫های‬ ‫انترفس‬ ‫سایر‬ ‫ویاهم‬ ‫باشد‬WAN.
‫بعضی‬WAN Interface‫وسایل‬ ‫با‬ ‫ارتباط‬ ‫برقراری‬ ‫برای‬ ‫روتر‬ ‫های‬service provider‫همانند‬ ‫دیگری‬ ‫وسیلهء‬ ‫یک‬ ‫به‬CSI/DSU
.‫نیازمنداست‬ ‫مودم‬ ‫یا‬
Core Router
‫میگرد‬ ‫اطالق‬ ‫های‬ ‫روتر‬ ‫به‬‫های‬ ‫شبکه‬ ‫فقرات‬ ‫ستون‬ ‫منحیث‬ ‫و‬ ‫داشته‬ ‫مرکزی‬ ‫نقش‬ ‫که‬ ‫د‬WAN.‫کند‬ ‫عمل‬‫با‬ ‫مستقیما‬ ‫که‬ ‫های‬ ‫روتر‬ ‫یعنی‬
‫وسایل‬ ‫سایر‬ ‫با‬ ‫بلکه‬ ‫نباشد‬ ‫ارتباط‬ ‫در‬ ‫محلی‬ ‫شبکه‬WAN‫نام‬ ‫به‬ ‫باشد‬ ‫داشته‬ ‫ارتباط‬core router.‫میگردد‬ ‫یاد‬‫باید‬ ‫ها‬ ‫روتر‬ ‫اینگونه‬

‫هدایت‬ ‫قابلیت‬ ‫و‬ ‫باشد‬ ‫انترفس‬ ‫چندین‬ ‫دارای‬IP Packet.‫باشد‬ ‫داشته‬ ‫بلند‬ ‫سرعت‬ ‫به‬ ‫هارا‬‫وبرعالوه‬routing protocol‫مختلفی‬ ‫های‬
.‫کند‬ ‫حمایت‬ ‫را‬
‫های‬ ‫شبکه‬ ‫مختص‬ ‫که‬ ‫را‬ ‫الذکر‬ ‫فوق‬ ‫وسایل‬ ‫تمام‬ ‫ذیل‬ ‫شکل‬WAN.‫میدهد‬ ‫نشان‬ ‫باشد‬ ‫می‬
WAN Physical Layers Standards
‫های‬ ‫شبکه‬ ‫در‬ ‫فزیکی‬ ‫الیه‬WAN‫وسایل‬ ‫بین‬ ‫انترفس‬ ‫از‬ ‫عبارت‬DTE‫و‬DCE‫می‬‫برقراری‬ ‫جهت‬ ‫مختلفی‬ ‫های‬ ‫پروتوکول‬ ‫از‬ ‫که‬ ‫باشد‬
‫خدمات‬ ‫با‬ ‫فزیکی‬ ‫ارتباط‬WAN.‫میکند‬ ‫استفاده‬:‫میکنیم‬ ‫اشاره‬ ‫ها‬ ‫پروتوکول‬ ‫از‬ ‫بعضی‬ ‫به‬ ‫درذیل‬ ‫که‬
EIA/TIA-232
‫سرعت‬ ‫با‬ ‫و‬ ‫کوتاه‬ ‫فواصل‬ ‫به‬ ‫دیتا‬ ‫انتقال‬ ‫برای‬ ‫پروتوکول‬ ‫این‬64 kb/s‫نام‬ ‫وبه‬ .‫میگردید‬ ‫استفاده‬RS-232.‫میگردد‬ ‫یاد‬ ‫هم‬‫که‬
‫ک‬‫نوع‬ ‫از‬ ‫آن‬ ‫نکتورهای‬D-Connector‫دارای‬ ‫که‬25 pin.‫باشد‬ ‫می‬ ، ‫است‬
EIA/TIA-449/530
‫از‬ ‫تر‬ ‫یافته‬ ‫انکشاف‬ ‫شکل‬ ‫نیز‬ ‫ستاندارد‬ ‫این‬RS-232‫از‬ ‫اضافه‬ ‫میتواند‬ ‫که‬ ‫باشد‬ ‫می‬2 mb/s.‫دهد‬ ‫انتقال‬ ‫دورتر‬ ‫نسبتا‬ ‫درفواصل‬ ‫را‬
‫که‬ ‫باشد‬ ‫می‬ ‫نمونه‬ ‫چندین‬ ‫ودارای‬‫های‬ ‫نام‬ ‫به‬RS422‫و‬RS-423‫م‬ ‫یاد‬.‫یگردد‬
EIA/TIA-612/613
‫پروتوکول‬ ، ‫ستاندارد‬ ‫این‬HSSI.‫میکند‬ ‫تشریح‬ ‫را‬HSSI (High Speed Serial Interface)‫سرعت‬ ‫که‬ ‫است‬ ‫پروتوکولی‬52 mb/s
‫یک‬ ‫در‬ ‫را‬WAN link‫طریق‬ ‫از‬Serial connection.‫است‬ ‫دارا‬
V.35

‫توسط‬ ‫که‬ ‫ستاندارد‬ ‫این‬ITU-T‫بین‬ ‫ارتباط‬ ‫سازی‬ ‫هماهنگ‬ ‫منظور‬ ‫به‬Access Device‫و‬packet network‫میتواند‬ ‫شده‬ ‫ایجاد‬
‫از‬ ‫اضافه‬2.048 mb/s.‫کند‬ ‫حمایت‬ ‫را‬ ‫سرعت‬
X-21
‫توسط‬ ‫نیز‬ ‫پروتوکول‬ ‫این‬ITU-T‫کنکتورهای‬ ‫از‬ ‫که‬ ‫است‬ ‫آمده‬ ‫بمیان‬ ‫دیجیتالی‬ ‫ارتباط‬ ‫سازی‬ ‫همزمان‬ ‫منظور‬ ‫به‬15 pin‫نوع‬D-
connector.‫میکند‬ ‫استفاده‬
‫ت‬ ‫مسؤل‬ ‫الذکر‬ ‫فوق‬ ‫های‬ ‫ستاندارد‬ ‫تمام‬‫ها‬ ‫سگنال‬ ‫و‬ ‫ها‬ ‫کود‬ ‫هیهء‬.‫میباشند‬ ‫وسایل‬ ‫بین‬ ‫ارتباط‬ ‫برقراری‬ ‫برای‬
WAN Data Link Layer Protocol
‫مسؤل‬ ‫دیتالینک‬ ‫الیهء‬ ‫های‬ ‫پروتوکول‬encapsulate‫به‬ ‫انتقال‬ ‫برای‬ ‫دیتا‬ ‫کردن‬remote site‫را‬ ‫ها‬ ‫مکانیزم‬ ‫وهمچنین‬ .‫باشد‬ ‫می‬ ‫ها‬
.‫مینمایند‬ ‫معرفی‬ ‫دیتا‬ ‫انتقال‬ ‫برای‬
‫مشه‬ ‫پروتوکولهای‬:‫از‬ ‫عبارتند‬ ‫میگردند‬ ‫استفاه‬ ‫دیتالینک‬ ‫الیه‬ ‫در‬ ‫که‬ ‫ور‬
HDLC
PPP
Frame Relay
ATM
ISDN‫و‬X 25‫مادل‬ ‫دوم‬ ‫الیه‬ ‫در‬ ‫که‬ ‫باشند‬ ‫می‬ ‫قدیمی‬ ‫نسبتا‬ ‫پروتوکولهای‬ ‫هردو‬OSI‫استفا‬ ‫کمتر‬ ‫امروزه‬ ‫ولی‬ .‫میکند‬ ‫فعالیت‬‫د‬.‫میگردند‬ ‫ه‬
WAN Encapsulation
‫که‬ ‫این‬ ‫از‬ ‫قبل‬ ‫دیتا‬ ‫های‬ ‫پاکت‬ ‫میدانیم‬ ‫چنانچه‬‫و‬ ‫رسیده‬ ‫لینک‬ ‫دیتا‬ ‫الیهء‬ ‫به‬ ، ‫شود‬ ‫مقصد‬ ‫روانهء‬ ‫فزیکی‬ ‫لینک‬ ‫طریق‬ ‫از‬
encapsulation‫از‬ ‫شدن‬ ‫تبدیل‬ .‫میگردد‬ ‫تبدیل‬ ‫ها‬ ‫فریم‬ ‫به‬ ‫و‬ ‫شده‬ ‫اضافه‬ ‫ها‬ ‫پاکت‬ ‫به‬ ‫نیاز‬ ‫مورد‬ ‫معلومات‬ ‫آن‬ ‫طی‬ ‫که‬ ‫میگیرد‬ ‫صورت‬
( ‫نام‬ ‫به‬ ‫فریم‬ ‫به‬ ‫پاکت‬Framing‫ص‬ ‫عملیه‬ ‫این‬ ‫مختلفی‬ ‫های‬ ‫پروتوکول‬ ‫توسط‬ ‫که‬ ‫شده‬ ‫یاد‬ )‫نام‬ ‫به‬ ‫هم‬ ‫ها‬ ‫پروتوکول‬ ‫این‬ ‫و‬ ‫میگیرد‬ ‫ورت‬
(Framing protocols‫نوع‬ ‫روتر‬ ‫سلایر‬ ‫های‬ ‫انترفس‬ ‫در‬ ‫باید‬ ‫ما‬ ‫ازینرو‬ .‫میگردد‬ ‫یاد‬ )framing protocol‫که‬ ‫کنیم‬ ‫انتخاب‬ ‫را‬
‫تکنالوژی‬ ‫نوع‬ ‫به‬ ‫بستگی‬ ‫هم‬ ‫ها‬ ‫پروتوکول‬ ‫این‬ ‫نوع‬ ‫انتخاب‬WAN.‫دارد‬ ‫تجهیزات‬ ‫و‬HDLC‫منظو‬ ‫به‬ ‫تکنالوژی‬ ‫نخستین‬ ‫منحیث‬‫ر‬
encapsulation‫است‬ ‫شده‬ ‫ساخته‬ ‫آن‬ ‫اساس‬ ‫به‬ ‫جدید‬ ‫پروتوکولهای‬ ‫اکثرا‬ ‫ازینرو‬ ‫گردید‬ ‫استفاده‬‫س‬ ‫الیه‬ ‫های‬ ‫پاکت‬ ‫که‬ ‫میتوانیم‬ ‫گفته‬ ‫بنأ‬‫وم‬
‫های‬ ‫فریم‬ ‫به‬HDLC‫میگردد‬ ‫تبدیل‬.
WAN Frame Encapsulation Format
‫فیلد‬ ‫با‬ ‫ها‬ ‫فریم‬ ‫همیشه‬ ‫میبینید‬ ‫ذیل‬ ‫شکل‬ ‫در‬ ‫قسمیکه‬8 bit‫میگ‬ ‫ختم‬ ‫و‬ ‫شروع‬‫نام‬ ‫به‬ ‫که‬ ‫ردد‬Flag‫شروع‬ ‫نشاندهندهء‬ ‫که‬ .‫میگردد‬ ‫یاد‬
‫شکل‬ ‫وبه‬ .‫باشد‬ ‫می‬ ‫فریم‬ ‫وختم‬01111110.‫باشد‬ ‫می‬
‫در‬‫بخش‬header‫بخش‬ ‫که‬ ‫دارد‬ ‫وجود‬ ‫دیگر‬ ‫فیلد‬ ‫سه‬ ‫آن‬address‫لینکهای‬ ‫از‬ ‫استفاده‬ ‫دلیل‬ ‫به‬ ‫آن‬Point-to-Point‫نظر‬ ‫به‬ ‫بیهوده‬
‫آنهم‬ ‫با‬ ‫ولی‬ ‫میرسد‬1‫ویا‬2‫ح‬ ‫بایت‬‫بخش‬ .‫دارد‬ ‫جم‬Control‫بخش‬ ‫همیشه‬ ‫که‬ ‫باشد‬ ‫می‬ ‫شده‬ ‫گرفته‬ ‫بکار‬ ‫پروتوکول‬ ‫به‬ ‫وابسته‬ ‫هم‬ ‫آن‬

‫بخش‬ ‫و‬ .‫است‬ ‫بایت‬ ‫یک‬ ‫معموال‬ ‫هم‬ ‫آن‬ ‫وحجم‬ ‫کند‬ ‫می‬ ‫تفکیک‬ ‫ازهم‬ ‫را‬ ‫معلومات‬ ‫و‬ ‫کنترول‬Protocol‫فیلد‬ ‫در‬ ‫هم‬header‫نوع‬
( ‫مثال‬ ‫میکند‬ ‫مشخص‬ ‫را‬ ‫سوم‬ ‫الیه‬ ‫در‬ ‫شده‬ ‫استفاده‬ ‫پروتوکول‬IP, IPX‫هم‬ ‫آن‬ ‫حجم‬ ‫که‬ .)‫وغیره‬.‫است‬ ‫بایت‬ ‫یک‬
‫فیلد‬ ‫و‬FCS (Frame check Sequence)‫بررسی‬ ‫و‬ ‫کنترول‬ ‫منظور‬ ‫به‬error‫از‬ ‫منظور‬ ‫این‬ ‫برای‬ ‫و‬ ‫میگردد‬ ‫استفاده‬ ‫فریم‬ ‫در‬ ‫ها‬
‫مکانیزم‬CRC (Cyclic Redundancy check).‫میگردد‬ ‫یاد‬
‫مفهوم‬WAN Switching
Circuit Switching
Circuit Switched Network‫اطالق‬ ‫های‬ ‫شبکه‬ ‫به‬( ‫دوره‬ ‫یک‬ ‫که‬ ‫میگردد‬Circuit‫و‬ ‫اختصاصی‬ )dedicated‫ازینکه‬ ‫قبل‬ ‫را‬
user.‫میکنند‬ ‫ایجاد‬ ‫کنند‬ ‫قایم‬ ‫ارتباط‬ ‫باهم‬ ‫ها‬‫یک‬ ‫اوال‬ ‫ها‬ ‫شبکه‬ ‫نوع‬ ‫درین‬ ‫یعنی‬Circuit‫بین‬ ‫دوره‬ ‫یا‬sender‫و‬receiver‫شده‬ ‫ایجاد‬
.‫میگردد‬ ‫شروع‬ ‫دیتا‬ ‫تبادلهء‬ ‫وسپس‬
‫از‬ ‫های‬ ‫مثال‬ ‫کال‬ ‫تلفونی‬ ‫های‬ ‫شبکه‬Circuit Switched Network‫یک‬ ‫ایجاد‬ ‫درحقیقت‬ ‫هم‬ ‫تماس‬ ‫برقرارشدن‬ ‫مفهوم‬ ‫که‬ .‫باشند‬ ‫می‬
Circuit‫نبودن‬ ‫دسترس‬ ‫در‬ ‫درصورت‬ ‫که‬ ‫است‬receiver.‫نمیگردد‬ ‫برقرار‬ ‫تماس‬ ‫و‬ ‫نشده‬ ‫تشکیل‬ ‫دوره‬‫شخص‬ ‫شماره‬ ‫نمودن‬ ‫دایر‬ ‫و‬
‫تبا‬ ‫را‬ ‫صدا‬ ‫بتواند‬ ‫دوامدار‬ ‫بطور‬ ‫که‬ ‫است‬ ‫دوره‬ ‫یک‬ ‫ایجاد‬ ‫منظور‬ ‫به‬ ‫حقیقت‬ ‫در‬ ‫هم‬ ‫مقابل‬.‫نماید‬ ‫دله‬
( ‫دیجیتالی‬ ‫دیتای‬ ‫مامیتوانیم‬ ، ‫مودم‬ ‫به‬ ‫تلفون‬ ‫کردن‬ ‫تبدیل‬ ‫درصورت‬0،1‫از‬ ‫هم‬ ‫را‬ )Circuit Switched Network‫که‬ ‫دهیم‬ ‫عبور‬
.‫دارد‬ ‫بلندتری‬ ‫هزینه‬ ‫کمپیوتری‬ ‫معلومات‬ ‫تبادله‬ ‫منظور‬ ‫به‬ ‫شبکه‬ ‫نوع‬ ‫این‬ ‫از‬ ‫استفاده‬
‫توس‬ ‫همزمان‬ ‫بصورت‬ ‫داخلی‬ ‫مسیر‬ ‫معموال‬ ‫تلفونی‬ ‫های‬ ‫درشبکه‬‫چندین‬ ‫ط‬conversation‫حالت‬ ‫درین‬ ‫که‬ ‫میگیرد‬ ‫قرار‬ ‫استفاده‬ ‫مورد‬
‫از‬TDM (Time division Multiplexing)‫کنترول‬ ‫منظور‬ ‫به‬conversation.‫میگردد‬ ‫استفاده‬ ‫ها‬
‫تلفون‬ ‫ذیل‬ ‫درشکل‬ ‫مثال‬A‫تلفون‬ ‫نمبر‬B‫تلفون‬ ‫و‬ ‫است‬ ‫کرده‬ ‫دایر‬ ‫را‬B‫حال‬ ‫در‬ring‫دکمهء‬ ‫فشردن‬ ‫از‬ ‫پس‬ ‫و‬ .‫است‬OK‫تلفون‬ ‫توسط‬B
‫درحقیقت‬circuit‫و‬ ‫گردیده‬ ‫ایجاد‬conversation.‫میگردد‬ ‫شروع‬

ISDN‫و‬PSTN‫در‬ ‫که‬ ‫باشد‬ ‫می‬ ‫تکنالوژی‬ ‫دو‬Circuit Switched Network.‫میگردند‬ ‫استفاده‬
Packet Switching
‫برخالف‬ ‫ها‬ ‫شبکه‬ ‫نوع‬ ‫این‬Circuit Switched Network‫بین‬ ‫معلومات‬ ‫تبادلهء‬ ‫از‬ ‫قبل‬ ‫دوره‬ ‫یک‬ ‫ایجاد‬ ‫به‬ ‫نیاز‬User‫بلکه‬ ‫ندارد‬ ‫ها‬
‫روانه‬ ‫مقصد‬ ‫کردن‬ ‫مشخص‬ ‫از‬ ‫پس‬ ‫و‬ ‫نموده‬ ‫تقسیم‬ ‫ها‬ ‫پاکت‬ ‫به‬ ‫را‬ ‫ترافیک‬Shared Internal Link.‫کند‬ ‫می‬Internal Link‫درین‬
‫چندین‬ ‫توسط‬ ‫ها‬ ‫شبکه‬ ‫نوع‬Node.‫میگیرد‬ ‫قرار‬ ‫استفاده‬ ‫مورد‬
‫پراسهء‬ ‫ها‬ ‫شبکه‬ ‫نوع‬ ‫درین‬Switching‫پاکت‬ ‫هر‬ ‫آدرس‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫مسیر‬ ‫وتعیین‬‫لینک‬ ‫و‬ ‫مسیر‬ ‫تشخیص‬ ‫برای‬ ‫که‬ .‫میگیرد‬ ‫صورت‬
:‫گیرد‬ ‫می‬ ‫صورت‬ ‫استفاده‬ ‫روش‬ ‫دو‬ ‫از‬
Connection Less:‫و‬ ‫شده‬ ‫گنجانیده‬ ‫پاکت‬ ‫هر‬ ‫در‬ ‫ها‬ ‫آدرس‬ ‫مکمل‬ ‫معلومات‬ ‫میشود‬ ‫استفاده‬ ‫هم‬ ‫انترنت‬ ‫در‬ ‫که‬ ‫روش‬ ‫این‬
‫سویچ‬ ‫هر‬ ‫ها‬ ‫پاکت‬ ‫معلومات‬ ‫همین‬ ‫ازروی‬،‫است‬ ‫مجبور‬ ‫ها‬ ‫سویچ‬ ‫لذا‬ .‫میکند‬ ‫مشخص‬ ‫را‬ ‫بعدی‬ ‫مسیر‬‫مکمل‬ ‫معلومات‬ ‫تا‬
.‫نماید‬ ‫مقصد‬ ‫روانه‬ ‫سپس‬ ‫و‬ ‫نموده‬ ‫بررسی‬ ‫را‬ ‫پاکت‬ ‫هر‬ ‫آدرس‬
Connection-Oriented‫یک‬ ‫صرف‬ ‫ها‬ ‫پاکت‬ ‫تمام‬ ‫سپس‬ ‫و‬ ‫میگردد‬ ‫مشخص‬ ‫ها‬ ‫پاکت‬ ‫مسیر‬ ‫اوال‬ ‫روش‬ ‫درین‬ :Identifier
‫در‬ ‫که‬ .‫میکنند‬ ‫حمل‬ ‫باخود‬ ‫همراه‬ ‫را‬Frame Relay‫این‬identifier‫نام‬ ‫به‬DLCI (Data Link Control Identifier)‫یاد‬
.‫میگردد‬‫این‬Identifier.‫میکنند‬ ‫استفاده‬ ‫ها‬ ‫پاکت‬ ‫مسیر‬ ‫تعیین‬ ‫منظور‬ ‫به‬ ‫ازآن‬ ‫که‬ ‫میشود‬ ‫ذخیره‬ ‫ها‬ ‫سویچ‬ ‫درحافظه‬ ‫ها‬‫که‬
‫مجموعهء‬‫از‬Identifier‫پاکت‬ ‫زمانیکه‬ ‫تا‬ ‫شده‬ ‫داده‬ ‫تشخیص‬ ‫مسیر‬ ‫درصورتیکه‬ ‫و‬ ‫میکند‬ ‫مشخص‬ ‫را‬ ‫مسیر‬ ‫یک‬ ‫جدول‬ ‫در‬ ‫ها‬
‫بود‬ ‫موجود‬ ‫یابد‬ ‫می‬ ‫انتقال‬ ‫ها‬‫نام‬ ‫به‬ ‫گردد‬ ‫حذف‬ ‫سپس‬ ‫و‬ ‫ه‬Virtual Circuit.‫شد‬ ‫خواهد‬ ‫داده‬ ‫توضیح‬ ‫بعدا‬ ‫که‬ ‫میگردد‬ ‫یاد‬
‫قیمت‬Packet Switched Network‫مشترک‬ ‫استفاده‬ ‫دلیل‬ ‫به‬internal link‫چندین‬ ‫بین‬User‫و‬ ‫است‬ ‫پایین‬delay‫درین‬ ‫تأخیر‬ ‫یا‬
‫توسط‬ ‫کامل‬ ‫طور‬ ‫به‬ ‫اوال‬ ‫ها‬ ‫پاکت‬ ‫که‬ ‫زیرا‬ ‫میباشد‬ ‫زیاد‬ ‫ها‬ ‫شبکه‬ ‫نوع‬‫مقصد‬ ‫رهسپار‬ ‫مقصد‬ ‫تشخیص‬ ‫از‬ ‫پس‬ ‫و‬ ‫میگردد‬ ‫دریافت‬ ‫سویچ‬
.‫میگردد‬
‫به‬ ‫شدن‬ ‫وصل‬ ‫برای‬switched Packet Network‫به‬ ‫نیاز‬local loop‫به‬ ‫آنرا‬ ‫که‬ ‫داریم‬POP (point of Presence)‫وصل‬
.‫میکنیم‬‫های‬ ‫تکنالوژی‬X25،Frame Relay‫و‬ATM‫های‬ ‫شبکه‬ ‫در‬Packet Switched Network‫گرفته‬ ‫کار‬ ‫به‬.‫میشوند‬
Virtual Circuit (VC)
( ‫مسیرمنطقی‬ ‫یک‬ ‫از‬ ‫عبارت‬logical Circuit‫در‬ )Shared Network‫دیگر‬ ‫عبارت‬ ‫به‬ ‫یا‬ .‫باشد‬ ‫می‬Packet Switched
Network‫ارتباط‬ ‫برقراری‬ ‫برای‬end-to-end‫در‬ ‫را‬ ‫مسیر‬ ‫یک‬Share Internal Line‫نام‬ ‫به‬ ‫مسیر‬ ‫این‬ ‫که‬ ‫میکند‬ ‫ایجاد‬Virtual
Circuit‫می‬ ‫یاد‬.‫گردد‬:‫است‬ ‫ذیل‬ ‫نوع‬ ‫دو‬ ‫به‬ ‫ها‬ ‫مسیر‬ ‫نوع‬ ‫واین‬
PVC (Permanent Virtual Circuit)‫نوع‬ ‫این‬ :VC‫دوامدار‬ ‫و‬ ‫مستمر‬ ‫بصورت‬ ‫که‬ ‫وسیلهء‬ ‫دو‬ ‫بین‬ ‫ثابت‬ ‫بطور‬
‫در‬ ‫میکنند‬ ‫اطالعات‬ ‫تبادل‬ ‫باهم‬Shared Network‫تبادله‬ ‫آنهم‬ ‫و‬ ‫دارد‬ ‫حالت‬ ‫یک‬ ‫تنها‬ ‫اینکه‬ ‫وبدلیل‬ .‫میگردد‬ ‫ایجاد‬

‫ای‬ ‫به‬ ‫(نیاز‬ ‫دیتا‬‫ویاختم‬ ‫جاد‬circuit‫چون‬ ‫ولی‬ ‫است‬ ‫برخوردار‬ ‫بلند‬ ‫سرعت‬ ‫از‬ )‫ندارد‬circuit‫قیمت‬ ‫بنأ‬ ‫است‬ ‫ثابت‬
.‫میشود‬ ‫تمام‬
SVC (Switched Virtual Circuit)‫نوع‬ ‫این‬ :VC‫که‬ ‫وسیلهء‬ ‫دو‬ ‫بین‬ ‫نیاز‬ ‫موقع‬ ‫در‬ ‫تنها‬ ‫دینامیکی‬ ‫بصورت‬ ‫ها‬
‫م‬ ‫ایجاد‬ ، ‫میکنند‬ ‫اطالعات‬ ‫تبادل‬ ‫متناوب‬ ‫یا‬ ‫ای‬ ‫وقفه‬ ‫طور‬ ‫به‬ ‫هم‬ ‫بین‬‫ناپدید‬ ‫اطالعات‬ ‫تبادل‬ ‫ختم‬ ‫از‬ ‫وپس‬ .‫یشوند‬
.‫میگردند‬‫که‬ ‫میتوانیم‬ ‫گفته‬ ‫بنأ‬SVC:‫دارد‬ ‫حالت‬ ‫سه‬‫ایجاد‬Circuit‫ختم‬ ‫و‬ ‫اطالعات‬ ‫تبادل‬ ،Circuit
‫به‬ ‫نسبت‬ ‫ارتباط‬ ‫نوع‬ ‫این‬PVC.‫دارد‬ ‫کمتری‬ ‫هزینهء‬
WAN Link connection Option
‫تطب‬ ‫و‬ ‫کالن‬ ‫ساحات‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫زیادی‬ ‫های‬ ‫طریقه‬ ‫عموما‬‫شبکه‬ ‫یق‬WAN‫دو‬ ‫بتوانیم‬ ‫اینکه‬ ‫برای‬ ‫یعنی‬ .‫باشد‬ ‫می‬ ‫موجود‬
‫ویاچندین‬branch‫شبکهء‬ ‫یک‬ ‫و‬ ‫کنیم‬ ‫وصل‬ ‫باهم‬ ‫را‬ ‫ارگان‬ ‫یک‬WAN‫انواع‬ ‫و‬ ‫ها‬ ‫لینک‬ ‫از‬ ‫کنیم‬ ‫ایجاد‬ ‫را‬Connection‫مختلف‬ ‫های‬
‫این‬ ‫که‬ ‫کنیم‬ ‫استفاده‬ ‫میتوانیم‬connection، ‫سرعت‬ ، ‫تکنالوژی‬ ‫نوع‬ ‫در‬ ‫ها‬‫مخت‬ ‫هم‬ ‫از‬ ‫قیمت‬ ‫و‬ ‫کیفیت‬.‫باشند‬ ‫می‬ ‫لف‬
‫میتوانیم‬ ‫عموم‬ ‫طور‬ ‫به‬WAN Link‫بخش‬ ‫دو‬ ‫به‬ ‫را‬Private‫و‬Public.‫نماییم‬ ‫تقسیم‬
1.Private WAN Connection‫این‬ ‫پیداست‬ ‫آن‬ ‫ازنام‬ ‫طوریکه‬ :connection‫ایجاد‬ ‫که‬ ‫های‬ ‫لینک‬ ‫از‬ ‫و‬ ‫بوده‬ ‫شخصی‬ ‫ها‬
.‫میکنند‬ ‫استفاده‬ ‫شخصی‬ ‫بصورت‬ ‫ارگان‬ ‫یک‬ ‫تنها‬ ‫میشود‬:‫است‬ ‫نوع‬ ‫دو‬ ‫وبه‬
a)‫ه‬ ‫لینک‬( ‫شده‬ ‫داده‬ ‫تخصیص‬ ‫ارتباطی‬ ‫ای‬Dedicated Communication Link:)‫درصورتیکه‬‫داشتن‬ ‫به‬ ‫نیاز‬ ‫ما‬
، ‫همیشگی‬ ‫ارتباط‬‫اختصاص‬‫داده‬‫شده‬( ‫و‬Fix bandwidth)‫از‬ ‫باید‬ ‫درینصورت‬ .‫باشیم‬Dedicated Link
‫لینک‬ ‫از‬ ‫معموال‬ ‫حاالت‬ ‫درین‬ .‫کنیم‬ ‫استفاده‬Point-to-Point‫نام‬ ‫به‬ ‫که‬leased Line‫ی‬ ‫هم‬‫ودارای‬ ‫میگردد‬ ‫اد‬
.‫میکنیم‬ ‫استفاده‬ ،‫است‬ ‫مختلف‬ ‫های‬ ‫ظرفیت‬‫دو‬ ‫بین‬ ‫را‬ ‫قبل‬ ‫از‬ ‫شده‬ ‫داده‬ ‫اختصاص‬ ‫ارتباط‬ ‫یک‬ ‫ها‬ ‫لینک‬ ‫نوع‬ ‫این‬
‫شبکهء‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫ارگان‬ ‫یک‬ ‫شاخهء‬Service provider‫دوامدار‬ ‫بصورت‬ ‫لینک‬ ‫این‬ ‫طوریکه‬ .‫میکنند‬ ‫تهیه‬
‫استفاده‬ ‫آن‬ ‫از‬ ‫ارگان‬ ‫یک‬ ‫وتنها‬ ‫باشد‬ ‫می‬ ‫موجود‬ ‫وثابت‬.‫بماند‬ ‫باقی‬ ‫استفاده‬ ‫بدون‬ ‫اینکه‬ ‫ولو‬ .‫میکند‬
b)Switched Communication Link‫یک‬ ‫نیاز‬ ‫مواقع‬ ‫در‬ ‫تنها‬ ‫بلکه‬ ‫نبوده‬ ‫موجود‬ ‫قبل‬ ‫از‬ ‫لینک‬ ‫ارتباط‬ ‫نوع‬ ‫درین‬ :
‫دو‬ ‫بین‬ ‫دولینک‬ ‫یا‬ ‫و‬remote user:‫است‬ ‫نوع‬ ‫دو‬ ‫به‬ ‫خود‬ ‫نوبهء‬ ‫به‬ ‫که‬ .‫میگردد‬ ‫ایجاد‬
I.Circuit Switched Communication Links:‫ای‬‫ارسال‬ ‫بین‬ ‫دینامیکی‬ ‫بصورت‬ ‫ها‬ ‫لینک‬ ‫نوع‬ ‫ن‬
‫شبکه‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫کننده‬ ‫دریافت‬ ‫و‬ ‫کننده‬Service Provider‫ومجازی‬ ‫اختصاصی‬ ‫بطور‬‫ایجاد‬
.‫میگردد‬‫آنکه‬ ‫از‬ ‫قبل‬ ‫یعنی‬Sender‫و‬Receiver‫یک‬ ‫اوال‬ ‫کند‬ ‫برقرار‬ ‫ارتباط‬ ‫باهم‬Virtual Circuit

.‫میگردد‬ ‫ایجاد‬ ‫شان‬ ‫بین‬ ‫اختصاصی‬‫ازا‬ ‫های‬ ‫مثال‬ ‫که‬‫نوع‬ ‫ین‬connection‫شبکه‬ ‫در‬ ‫میتوان‬ ‫هم‬ ‫هارا‬
‫های‬ISDN‫و‬analog dialup (PSTN).‫نماییم‬ ‫مشاهده‬
II.Packet Switched Communication Link‫اوقات‬ ‫بعضی‬ :User‫از‬ ‫نمیتوانند‬ ‫ها‬Fixed
Bandwidth‫در‬ ‫که‬Dedicated Link‫از‬ ‫درینصورت‬ ‫لذا‬ .‫کنند‬ ‫استفاده‬ ‫میگردد‬ ‫تعیین‬packet
Switched Link‫ها‬ ‫فریم‬ ‫یا‬ ‫ها‬ ‫پاکت‬ ‫اوال‬ ‫روش‬ ‫درین‬ .‫میکنند‬ ‫استفاه‬label.‫میشوند‬ ‫گذاری‬Frame
Relay،ATM،X25‫و‬Metro Ethernet.‫است‬ ‫لینک‬ ‫نوع‬ ‫این‬ ‫از‬ ‫هایی‬ ‫مثال‬
2.Public WAN Connection:‫از‬ ‫استفاده‬ ‫هرچند‬ .‫میگردد‬ ‫قایم‬ ‫انترنت‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫ارگان‬ ‫شاخهء‬ ‫دو‬ ‫بین‬ ‫ارتباطات‬ ‫نوع‬ ‫این‬
‫انترن‬‫پ‬ ‫امنیت‬ ‫بدلیل‬ ‫ها‬ ‫تجارت‬ ‫از‬ ‫بعضی‬ ‫برای‬ ‫ت‬‫آمدن‬ ‫بمیان‬ ‫با‬ ‫ولی‬ ‫نمیرسید‬ ‫نظر‬ ‫به‬ ‫مناسب‬ ‫آن‬ ‫ایین‬VPN‫انترنت‬ ‫امروزه‬ ‫ها‬
‫دو‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫مصؤن‬ ‫و‬ ‫محفوظ‬ ‫گزینهء‬ ‫یک‬ ‫هم‬Remote user.‫آید‬ ‫می‬ ‫حساب‬ ‫به‬‫خدمات‬ ‫از‬ ‫میتوانیم‬ ‫ما‬ ‫و‬
Broadband‫قبیل‬ ‫از‬ ‫انترنت‬ ‫مختلف‬DSL،Cable Mode،Broadband Wireless‫با‬ ‫همراه‬ ‫وغیره‬VPN‫استفاده‬
.‫کنیم‬
‫های‬ ‫تکنالوژی‬ ‫حاال‬Circuit switched Connection‫و‬packet switched connections‫مطالعه‬ ‫مورد‬ ‫گانه‬ ‫جدا‬ ‫بصورت‬ ‫را‬
.‫میدهیم‬ ‫قرار‬
Circuit Switched Connection Options
Leased Line
‫خوا‬ ‫درصورتیکه‬ ‫کردیم‬ ‫اشاره‬ ‫قبال‬ ‫همانطوریکه‬‫هان‬Bandwidth‫از‬ ‫ما‬ ‫درینصورت‬ ‫باشیم‬ ‫اختصاصی‬ ‫و‬ ‫ثابت‬dedicated Link
‫این‬ ‫که‬ ‫میکنیم‬ ‫استفاده‬Dedicated Link‫توسط‬Point to Point Connection‫شبکهء‬ ‫از‬ ‫استفاده‬ ‫با‬Service provider‫می‬ ‫بدست‬
‫و‬ ‫آید‬Point to Point link‫نام‬ ‫به‬ ‫را‬leased Line.‫میکنند‬ ‫یاد‬ ‫هم‬‫سا‬ ‫عبارت‬ ‫به‬ ‫ویا‬‫اختصاصی‬ ‫شکل‬ ‫به‬ ‫که‬ ‫ارتباطی‬ ‫خطوط‬ ‫تر‬ ‫ده‬
‫نام‬ ‫به‬ ‫میشوند‬ ‫گرفته‬ ‫اجاره‬ ‫به‬ ‫مشتری‬ ‫یک‬ ‫برای‬ ‫تنها‬Leased Line.‫میگردند‬ ‫یاد‬
Leased Line‫انواع‬ ‫ذیل‬ ‫جدول‬ .‫است‬ ‫متفاوت‬ ‫ازهم‬ ‫آن‬ ‫ظرفیت‬ ‫به‬ ‫نظر‬ ‫هم‬ ‫آنها‬ ‫های‬ ‫قیمت‬ ‫که‬ ‫باشند‬ ‫می‬ ‫مختلفی‬ ‫های‬ ‫ظرفیت‬ ‫دارای‬ ‫ها‬
‫مختلف‬Leased line‫ظ‬ ‫با‬ ‫همراه‬ ‫را‬.‫میدهد‬ ‫نشان‬ ‫آن‬ ‫مختلف‬ ‫های‬ ‫رفیت‬

‫قیمت‬ ‫عموم‬ ‫طور‬Leased Line‫به‬ ‫نسبت‬ ‫ها‬Shared Media‫و‬ ‫تاخیر‬ ‫کمترین‬ ‫دارای‬ ‫ولی‬ .‫باشد‬ ‫می‬ ‫بلند‬ ‫بسیار‬Jitter.‫باشد‬ ‫می‬
‫قبیل‬ ‫از‬ ‫معلومات‬ ‫انتقال‬ ‫برای‬ ‫ازینرو‬VOIP‫و‬Video.‫است‬ ‫مناسب‬
‫از‬ ‫استفاده‬ ‫برای‬ ‫معموال‬Leased Line‫پورت‬ ‫یک‬ ‫به‬ ‫نیاز‬ ‫ما‬‫و‬ ‫روتر‬ ‫سلایر‬CSU/DSU.‫داریم‬‫نواقص‬ ‫و‬ ‫فواید‬ ‫میتوان‬ ‫ساده‬ ‫بطور‬
Leased Line:‫کرد‬ ‫بیان‬ ‫ذیل‬ ‫طور‬ ‫را‬
:‫فواید‬
‫سادگی‬Simplicity
‫بهتر‬ ‫کیفیت‬Quality
‫بودن‬ ‫دسترس‬ ‫در‬availability
:‫نواقص‬
‫آن‬ ‫بودن‬ ‫قیمت‬
‫پذیری‬ ‫انعطاف‬ ‫در‬ ‫محدودیت‬Limited Flexibility

Dialup
‫نوع‬ ‫ارزانترین‬connection‫رفته‬ ‫شمار‬ ‫به‬‫خواهان‬ ‫درصورتیکه‬ ‫و‬bandwidth( ‫ومتناوب‬ ‫متغییر‬intermittent‫باشیم‬ )‫(یعنی‬
‫از‬ ‫ما‬ ‫استفاده‬bandwidth).‫باشد‬ ‫داشته‬ ‫فرق‬ ‫مختلف‬ ‫اوقات‬ ‫در‬‫از‬ ‫درینصورت‬Dialup Modem.‫میکنیم‬ ‫استفاده‬Dialup‫جملهء‬ ‫از‬
Switched WAN Link.‫باشد‬ ‫می‬
‫پایین‬ ‫هزینه‬ ، ‫تطبیق‬ ‫سادگی‬‫و‬ ‫تطبیق‬availability‫مدت‬ ‫و‬ ‫پایین‬ ‫سرعت‬ ‫ازقبیل‬ ‫نواقص‬ ‫دارای‬ ‫درحالیکه‬ ‫باشد‬ ‫می‬ ‫آن‬ ‫فواید‬ ‫جمله‬ ‫از‬
.‫باشد‬ ‫می‬ ‫تماس‬ ‫برقراری‬ ‫برای‬ ‫طوالنی‬.‫است‬ ‫قدیمی‬ ‫چون‬ ‫نمیکنند‬ ‫استفاده‬ ‫زیاد‬ ‫امروز‬ ‫روش‬ ‫این‬ ‫از‬ ‫گفت‬ ‫میتوان‬ ‫که‬
ISDN (integrated Services Digital Networks)
‫تکنالوژی‬ ‫از‬ ‫یکی‬circuit switched Networks‫لینک‬ ‫روی‬ ‫را‬ ‫دیجیتالی‬ ‫دیتای‬ ‫انتقال‬ ‫که‬ ‫باشد‬ ‫می‬local loop‫های‬ ‫شبکه‬PSTN
‫یعنی‬ .‫میسازد‬ ‫فراهم‬ISDN.‫باشد‬ ‫می‬ ‫دیجیتالی‬ ‫تلفنی‬ ‫های‬ ‫شبکه‬‫منحیث‬ ‫تلفونی‬ ‫های‬ ‫شبکه‬ ‫از‬ ‫که‬backbone‫ودو‬ .‫مینماید‬ ‫استفاده‬
service( ‫دیتا‬ ‫و‬ ‫صدا‬voice and data‫یک‬ ‫روی‬ ‫را‬ )channel‫البته‬ .‫میدهد‬ ‫انتقال‬ISDN‫از‬ ‫استفاده‬ ‫با‬TDM (Time Division
Multiplexer‫یک‬ )channel‫چندین‬ ‫به‬ ‫را‬subchannel‫مینماید‬ ‫تبدیل‬
‫معموال‬ISDN Connection‫اتحاد‬ ‫از‬ ‫ها‬B channels (Bearer)‫و‬D channel (Delta)‫میگردد‬ ‫ایجاد‬.
B channel‫هر‬ ‫که‬ ‫میشود‬ ‫گفته‬ ‫هایی‬ ‫چینل‬ ‫به‬‫مساوی‬ ‫ظرفیت‬ ‫آن‬ ‫کدام‬64 kb/s‫یافت‬ ‫ویادر‬ ‫ارسال‬ ‫منظور‬ ‫به‬ ‫که‬ .‫میکند‬ ‫فراهم‬ ‫را‬
.‫میگردد‬ ‫استفاده‬ ‫اطالعات‬
D channel( ‫شده‬ ‫انتخاب‬ ‫کنکشن‬ ‫نوع‬ ‫به‬ ‫بستگی‬ ‫که‬ ‫میگردد‬ ‫استفاده‬ ‫کنترول‬ ‫و‬ ‫سگنالینگ‬ ‫منظور‬ ‫به‬BRI or PRI‫آن‬ ‫وظرفیت‬ ‫دارد‬ )
11kb/s‫یا‬64 kb/s.‫باشد‬ ‫می‬
ISDN‫نوع‬ ‫دو‬connection‫میکند‬ ‫فراهم‬ ‫را‬:‫از‬ ‫عبارتند‬ ‫که‬
BRI (Basic Rate Interface):‫دو‬ ‫از‬ ‫که‬ ‫میشود‬ ‫استفاده‬ ‫کوچک‬ ‫های‬ ‫اارگان‬ ‫ویا‬ ‫ها‬ ‫خانه‬ ‫برای‬ ‫معموال‬ ‫کنکشن‬ ‫نوع‬ ‫این‬B
channel‫ظرفیت‬ ‫به‬64 kb/s‫ویک‬D channel16 kb/s‫مجموعا‬ ‫که‬144 kb/s‫است.یعنی‬ ‫شده‬ ‫تشکیل‬ ‫میگردد‬BRI
‫س‬ ‫رابه‬ ‫ورودی‬ ‫دیتای‬‫که‬ .‫میکند‬ ‫تقسیم‬ ‫چینل‬ ‫ه‬BRI D channel.‫میگردد‬ ‫استفاده‬ ‫کنترول‬ ‫برای‬ ‫صرف‬ ‫هم‬

PRI (Primary rate Interface):‫نوع‬ ‫این‬ISDN Connection‫واز‬ ‫میکند‬ ‫مهیا‬ ‫را‬ ‫بلندتری‬ ‫ظرفیت‬23 B channel‫به‬
‫ظرفیت‬64 kb/s‫ویک‬D channel‫ظرفیت‬ ‫به‬64 kb/s‫که‬ .‫است‬ ‫گردیده‬ ‫تشکیل‬‫مجموعی‬ ‫بطور‬‫باال‬‫از‬ ‫تر‬1.544
mb/s‫آید‬ ‫می‬ ‫بدست‬ ‫ظرفیت‬.‫ممالک‬ ‫دربعضی‬PRI‫از‬30 B channel‫یک‬ ‫با‬ ‫همراه‬D channel‫در‬ ‫که‬ ‫میکنند‬ ‫استفاده‬
‫آن‬ ‫ظرفیت‬ ‫مجموع‬2.048mb/s.‫میگردد‬
‫از‬ ‫استفاده‬ ‫کل‬ ‫بطور‬ :‫نوت‬ISDN‫قبیل‬ ‫از‬ ‫جدید‬ ‫های‬ ‫تکنالوژی‬ ‫آمدن‬ ‫بمیان‬ ‫با‬DSL.‫است‬ ‫کاهش‬ ‫حال‬ ‫در‬ ‫بروز‬ ‫روز‬ ‫وغیره‬
Packet switched connection options
‫های‬ ‫شبکه‬ ‫در‬ ‫که‬ ‫مشهور‬ ‫های‬ ‫تکنالوژی‬Packet switched Network:‫از‬ ‫عبارتند‬ ‫میگردند‬ ‫استفاده‬Frame-Relay,ATM‫و‬
X.25.‫میکنیم‬ ‫معرفی‬ ‫اختصار‬ ‫بصورت‬ ‫را‬ ‫یک‬ ‫هر‬ ‫درینجا‬ ‫که‬ .
X.25
‫نمیگ‬ ‫استفاده‬ ‫آن‬ ‫از‬ ‫امروز‬ ‫که‬ ‫باشد‬ ‫می‬ ‫قدیمی‬ ‫های‬ ‫تکنالوژی‬ ‫از‬ ‫یکی‬‫شبکه‬ ‫دو‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫تکنالوژی‬ ‫این‬ ‫و‬ ‫ردد‬channel‫یا‬ ‫ها‬
Virtual Circuits‫یک‬ ‫طریق‬ ‫از‬ ‫شانرا‬ ‫دیتای‬ ‫میتوانستند‬ ‫چینل‬ ‫چندین‬ ‫همزمان‬ ‫و‬ ‫میآورد‬ ‫بمیان‬ ‫هارا‬connection‫در‬ ‫و‬ ‫دهند‬ ‫انتقال‬
‫نمبر‬ ‫آنها‬ ‫های‬ ‫پاکت‬channel.‫میشد‬ ‫درج‬
‫سرعت‬x.25‫از‬ ‫و‬ ‫است‬ ‫مختلف‬2400 bit/s‫وتا‬ ‫شده‬ ‫شروع‬2mb/s‫های‬ ‫درشبکه‬ ‫ولی‬ ‫میرسد‬ ‫هم‬public‫و‬ ‫ظرفیت‬ ‫دارای‬ ‫معموال‬
‫پایین‬ ‫سرعت‬64 kb/s‫های‬ ‫تکنالوژی‬ ‫آمدن‬ ‫بمیان‬ ‫با‬ ‫رویهمرفته‬ .‫باشد‬ ‫می‬Frame-Relay‫؛‬DSL‫و‬ATM‫امروزاز‬X.25‫استفاده‬
.‫نمیگردد‬
Frame Relay
‫به‬ ‫زیادی‬ ‫شباهت‬ ‫تکنالوژی‬ ‫این‬ ‫ساختار‬X.25‫همانند‬ ‫یعنی‬ ‫دارد‬X.25‫هم‬‫چندین‬ ‫زمان‬VCs (virtual Circuits)‫های‬ ‫سرکت‬ ‫یا‬
‫مجازی‬‫هر‬ ‫و‬ ‫میگردد‬ ‫ایجاد‬ ‫فزیکی‬ ‫لینک‬ ‫یک‬ ‫روی‬Virtual Circuit‫از‬ ‫استفاده‬ ‫با‬DLCI number‫آن‬ ‫شناسایی‬ ‫نمبر‬ ‫درحقیقت‬ ‫که‬
, ‫است‬.‫میگردد‬ ‫شناسایی‬

‫که‬ ‫است‬ ‫این‬ ‫آن‬ ‫عمدهء‬ ‫فرق‬ ‫ولی‬Frame Relay( ‫دوم‬ ‫الیه‬ ‫پروتوکولهای‬ ‫از‬ ‫یک‬Data Link Layer‫وبرخالف‬ .‫باشد‬ ‫می‬ )X.25
‫کنترول‬ ‫برای‬ ‫ها‬ ‫روش‬ ‫و‬ ‫آسان‬error.‫دارد‬ ‫جریان‬ ‫کنترول‬ ‫و‬ ‫ها‬‫تا‬ ‫ومیتواند‬4mb/s.‫باشد‬ ‫داشته‬ ‫ظرفیت‬
DLCI (Data Link Connection Identifier)‫ها‬ ‫سرکت‬ ‫این‬ ‫کردیم‬ ‫ذکر‬ ‫قبال‬ ‫چنانچه‬ ‫و‬ ‫است‬ ‫مجازی‬ ‫سرکت‬ ‫هر‬ ‫شناسایی‬ ‫نمبر‬
‫شکل‬ ‫به‬ ‫میتواند‬PVC‫ویا‬SVC‫ا‬‫های‬ ‫سرکت‬ ‫در‬ .‫گردد‬ ‫یجاد‬PVC‫در‬ ‫ولی‬ ‫بوده‬ ‫ثابت‬ ‫شناسایی‬ ‫نمبر‬ ‫این‬SVC‫آن‬ ‫شدن‬ ‫ایجاد‬ ‫بار‬ ‫هر‬ ‫با‬
‫یک‬DLCI number.‫میگردد‬ ‫نصب‬ ‫جدید‬
‫های‬ ‫شبکه‬ ‫در‬Frame Relay‫میتواند‬‫ترافیک‬‫نوع‬ ‫از‬voice‫و‬data.‫عبورنمایند‬
‫میبینید‬ ‫درشکل‬ ‫قسمیکه‬R1‫به‬ ‫رسیدن‬ ‫برای‬R2‫نمبرشناسایی‬ ‫از‬102‫است‬‫درحالیکه‬ ‫میکند‬ ‫فاده‬R2‫به‬ ‫رسیدن‬ ‫برای‬R1‫از‬
‫نمبرشناسایی‬201.‫میکند‬ ‫استفاده‬
Frame Relay‫در‬‫در‬ ‫و‬ ‫نمیگردد‬ ‫استفاده‬ ‫افغانستان‬.‫گرفت‬ ‫خواهد‬ ‫قرار‬ ‫مطالعه‬ ‫مورد‬ ‫تفصیل‬ ‫به‬ ‫سوم‬ ‫چپتر‬
ATM (Asynchronous Transfer Mode)
‫های‬ ‫تکنالوژی‬ ‫از‬ ‫دیگر‬ ‫یکی‬packet switched Network‫باشد‬ ‫می‬‫شبکه‬ ‫روی‬ ‫را‬ ‫ویدیو‬ ‫و‬ ‫صدا‬ , ‫دیتا‬ ‫ترافیک‬ ‫انتقال‬ ‫قابلیت‬ ‫که‬
‫های‬private‫و‬public.‫باشد‬ ‫می‬ ‫دارا‬‫به‬ ‫را‬ ‫دیتا‬ ‫ولی‬Cell‫فیکس‬ ‫هایی‬53 bytes‫این‬ ‫و‬ ‫نموده‬ ‫آماده‬cell‫فیکس‬ ‫و‬ ‫کوچک‬ ‫های‬
‫تا‬ ‫میکند‬ ‫کمک‬delay‫و‬ ‫شده‬ ‫کم‬voice‫و‬video‫بنابر‬ ‫و‬ ‫رسیدن‬ ‫ومحض‬ ‫نمانده‬ ‫منتظر‬priority‫دا‬ ‫که‬.‫یابند‬ ‫می‬ ‫انتقال‬ ‫رند‬
ATM‫های‬ ‫لینک‬E1/T1‫از‬ ‫اضافه‬ ‫ظرفیت‬ ‫و‬ ‫نموده‬ ‫حمایت‬ ‫را‬622mb/s.‫میدهد‬ ‫قرار‬ ‫دردسترس‬ ‫را‬

Broadband Services
‫های‬ ‫تکنالوژی‬ ‫تمام‬Broadband connection‫انترنت‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫سایت‬ ‫یک‬ ‫به‬ ‫ها‬ ‫ارگان‬ ‫یا‬ ‫و‬ ‫افراد‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫معموال‬
.‫میشوند‬ ‫استفاده‬‫که‬‫مثال‬ ‫دارند‬ ‫مختلف‬ ‫انواع‬cable,DSL‫و‬Wireless
DSL (Digital Subscriber Line)
‫های‬ ‫تکنالوژی‬ ‫از‬ ‫یکی‬broadband( ‫فعال‬ ‫همیشه‬ ‫ارتباط‬ ‫که‬ ‫باشد‬ ‫می‬always on.‫میدهد‬ ‫قرار‬ ‫دسترس‬ ‫در‬ ‫را‬ )‫آن‬ ‫در‬ ‫و‬
teleworkers( ‫مسی‬ ‫های‬ ‫کیبل‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫ها‬twisted pair‫من‬ ‫سایر‬ ‫و‬ ‫انترنت‬ ‫به‬ ).‫میگردند‬ ‫وصل‬ ‫ابع‬
DSL Modem‫کردن‬ ‫تبدیل‬ ‫برای‬ ‫ها‬Ethernet frame‫به‬DSL Frame‫به‬ ‫هارا‬ ‫فریم‬ ‫سپس‬ ‫و‬ ‫میگردد‬ ‫استفاده‬central office
.‫میدهند‬ ‫انتقال‬‫چندین‬ ‫میتوانیم‬DSL Line‫درسمت‬ ‫ما‬ ‫درینصورت‬ ‫کنیم‬ ‫استفاده‬ ‫لینک‬ ‫یک‬ ‫منحیث‬ ‫ازآن‬ ‫و‬ ‫نموده‬ ‫یکجا‬ ‫را‬service
provider‫وس‬ ‫به‬ ‫نیاز‬‫نام‬ ‫به‬ ‫یلهء‬DSL Access Multiplexer (DSLAM).‫داریم‬‫و‬DSLAM‫از‬TDM (Time Division
Multiplexing.‫میکند‬ ‫استفاده‬ ‫ها‬ ‫الین‬ ‫کردن‬ ‫هماهنگ‬ ‫منظور‬ ‫به‬ )
DSL‫سهولت‬ ‫دارای‬ ‫که‬ ‫های‬ ‫شرکت‬ ‫برای‬ ‫مفید‬ ‫بسیار‬ ‫های‬ ‫تکنالوژی‬ ‫از‬ ‫یکی‬Teleworker‫بسیار‬ ‫به‬ ‫و‬ ‫باشند‬ ‫می‬ ) ‫خانه‬ ‫از‬ ‫(کار‬
‫کا‬ ‫آسانی‬.‫میگردد‬ ‫وصل‬ ‫شرکت‬ ‫به‬ ‫مختلف‬ ‫نقاط‬ ‫از‬ ‫رمندان‬

Cable Modem
‫استفاده‬ ‫تلویزیونی‬ ‫های‬ ‫سگنال‬ ‫انتقال‬ ‫برای‬ )‫کیبل‬ ‫(کواکسیل‬ ‫تلویزیون‬ ‫های‬ ‫کیبل‬ ‫که‬ ‫شهری‬ ‫ساحات‬ ‫در‬ ‫معموال‬ ‫ها‬ ‫کنکشن‬ ‫نوع‬ ‫این‬
‫به‬ ‫خودرا‬ ‫روتر‬ ‫یا‬ ‫و‬ ‫کمپیوتر‬ ‫مشتری‬ ‫و‬ .‫باشد‬ ‫می‬ ‫موجود‬ ‫میگردد‬Cable modem‫محلی‬ ‫دفتر‬ ‫در‬ ‫که‬CableTV1
‫وصل‬ ‫دارد‬ ‫قرار‬
.‫مینماید‬Cable modem.‫میکند‬ ‫تلویزیون‬ ‫کیبل‬ ‫از‬ ‫عبور‬ ‫قابل‬ ‫های‬ ‫سگنال‬ ‫به‬ ‫را‬ ‫دیجیتالی‬ ‫های‬ ‫سگنال‬ ‫ترجمهء‬ ‫وظیفهء‬
Cable headed‫نام‬ ‫به‬ ‫دیگری‬ ‫وسیلهء‬ ‫یک‬ ‫از‬ ) ‫تلویزیون‬ ‫کیبل‬ ‫(دفترمحلی‬CMTS (Cable Modem Termination system)
‫بتواند‬ ‫تا‬ ‫مینماید‬ ‫استفاده‬‫تمام‬ ‫که‬ ‫درحاالت‬ ‫لذا‬ ‫مینمایند‬ ‫استفاده‬ ‫کیبل‬ ‫یک‬ ‫از‬ ‫مشتریان‬ ‫تمام‬ ‫البته‬ .‫سازد‬ ‫وصل‬ ‫ومنابع‬ ‫انترنت‬ ‫به‬ ‫را‬ ‫مشتری‬
.‫گردد‬ ‫پایین‬ ‫حد‬ ‫از‬ ‫بیش‬ ‫سرعت‬ ‫است‬ ‫ممکن‬ ‫مینمایند‬ ‫استفاده‬ ‫مشترک‬ ‫کیبل‬ ‫ظرفیت‬ ‫از‬ ‫مشتریان‬
Broadband Wireless
‫ف‬ ‫در‬ ‫که‬ ‫رادیویی‬ ‫امواج‬ ‫یا‬ ‫ها‬ ‫طیف‬ ‫از‬ ‫وایرلس‬ ‫تکنالوژی‬‫توسط‬ ‫میشوند‬ ‫پخش‬ ‫که‬ ‫درساحهء‬ ‫امواج‬ ‫این‬ .‫میکنند‬ ‫استفاده‬ ‫میشوند‬ ‫پخش‬ ‫ضا‬
‫ویاهم‬ ‫وایرلس‬ ‫تکنالوژی‬ ‫دارای‬ ‫که‬ ‫هرشخصی‬wireless router.‫اند‬ ‫دسترس‬ ‫قابل‬ ‫دارند‬‫رادیویی‬ ‫های‬ ‫سگنال‬ ‫که‬ ‫ساحات‬ ‫اندازهء‬
‫قابل‬ ‫درآن‬access‫آم‬ ‫بمیان‬ ‫از‬ ‫قبل‬ ‫دارند‬ ‫فرق‬ ‫ازهم‬ ‫وایرلس‬ ‫تکنالوژی‬ ‫نوع‬ ‫به‬ ‫نظر‬ ‫اند‬‫قبیل‬ ‫از‬ ‫وایرلس‬ ‫جدید‬ ‫های‬ ‫تکنالوژی‬ ‫دن‬Wi-Fi
,WiMax‫و‬Satellites‫تا‬ ‫تنها‬ ‫ها‬100 feet‫ویا‬ ‫مودم‬ ‫اطراف‬ ‫در‬Wireless router‫تکنالوژی‬ ‫آمدن‬ ‫بمیان‬ ‫با‬ ‫ولی‬ .‫میشد‬ ‫پخش‬
‫جدی‬ ‫های‬ ‫تکنالوژی‬ ‫درذیل‬ ‫که‬ ‫است‬ ‫شده‬ ‫تبدل‬ ‫تکنالوژی‬ ‫کاربردترین‬ ‫پر‬ ‫از‬ ‫یکی‬ ‫به‬ ‫وایرلس‬ ‫تکنالوژی‬ ‫امروز‬ ‫جدید‬ ‫های‬‫مع‬ ‫آنرا‬ ‫د‬‫رفی‬
:‫میکنیم‬
Municipal Wi-Fi‫شهری‬ ‫فای‬ ‫وای‬
‫اکثرا‬ .‫میکند‬ ‫مهیا‬ )‫شهر‬ ‫یک‬ ‫اندازه‬ ‫(به‬ ‫متوسط‬ ‫ساحهء‬ ‫در‬ ‫ارزان‬ ‫ویا‬ ‫رایگان‬ ‫بطور‬ ‫را‬ ‫پرسرعت‬ ‫انترنت‬ ‫و‬ ‫شده‬ ‫استفاده‬ ‫ها‬ ‫درشهر‬ ‫اکثرا‬
‫اینکه‬ ‫وبرای‬ .‫میگردد‬ ‫استفاده‬ ‫ریموت‬ ‫شکل‬ ‫به‬ ‫کار‬ ‫منظور‬ ‫به‬ ‫کارمندان‬ ‫از‬ ‫بعضی‬ ‫و‬ ‫ها‬ ‫پولیس‬ ‫توسط‬‫ن‬ ‫شویم‬ ‫وصل‬ ‫شبکه‬ ‫نوع‬ ‫این‬ ‫به‬‫یاز‬
‫به‬Wireless modem.‫داریم‬
WiMAX
‫مخفف‬Worldwide Interoperability for Microwave Access‫معموال‬ ‫که‬ ‫باشد‬ ‫می‬ ‫وایرلس‬ ‫تکنالوژی‬ ‫آخرین‬ ‫و‬ ‫باشد‬ ‫می‬
‫ستاندارد‬ ‫واز‬ .‫میتواند‬ ‫کرده‬ ‫فعالیت‬ ‫جغرافیایی‬ ‫کالن‬ ‫درساحات‬IEEE 802.16‫پ‬‫که‬ ‫نموده‬ ‫یروی‬‫نگاه‬ ‫از‬‫به‬ ‫مشابه‬ ‫عملکرد‬wi fi‫می‬
‫ولی‬ .‫باشد‬.‫میکند‬ ‫حمایت‬ ‫را‬ ‫گان‬ ‫کننده‬ ‫استفاده‬ ‫بیشتر‬ ‫تعداد‬ ‫و‬ .‫باشند‬ ‫می‬ ‫دوردست‬ ‫فواصل‬ ‫در‬ ‫بلند‬ ‫سرعت‬ ‫دارای‬‫ش‬ ‫وصل‬ ‫برای‬‫به‬ ‫دن‬
‫به‬ ‫ما‬ ‫ها‬ ‫شبکه‬ ‫نوع‬ ‫این‬WiMAX Tower‫که‬ ‫کمپیوتری‬ ,WiMAX‫درآن‬enable.‫داریم‬ ‫نیاز‬ ‫باشد‬
Satellite Internet
‫تکنالوژی‬ ‫این‬‫ویا‬ ‫کیبل‬ ‫از‬ ‫استفاده‬ ‫امکان‬ ‫که‬ ‫میگردد‬ ‫استفاده‬ ‫جاهای‬ ‫در‬ ‫اکثرا‬DSL‫دو‬ ‫تکنالوژی‬ ‫این‬ .)‫روستاها‬ ‫(در‬ ‫نباشد‬ ‫محل‬ ‫درآن‬
‫معموال‬ ‫آن‬ ‫اپلود‬ ‫سرعت‬ .‫دارد‬ ‫فرق‬ ‫ازهم‬ ‫هردو‬ ‫که‬ ‫میدهد‬ ‫قرار‬ ‫ما‬ ‫اختیار‬ ‫در‬ ‫را‬ ‫دانلود‬ ‫و‬ ‫اپلود‬ ‫مسیر‬1/10.‫است‬ ‫آن‬ ‫دانلود‬ ‫سرعت‬
1
‫محلی‬ ‫دفتر‬TV Cable( ‫نام‬ ‫به‬ ‫را‬Cable Headend.‫میکنند‬ ‫یاد‬ )

‫برای‬access‫نی‬ ‫ستالیت‬ ‫شبکه‬ ‫کردن‬‫به‬ ‫از‬Satellite dish‫دو‬ ‫و‬‫مودم‬UpLink‫و‬DownLink‫را‬ ‫مودم‬ ‫و‬ ‫دیش‬ ‫که‬ ‫کواکسیل‬ ‫کیبل‬ ‫و‬
.‫داریم‬ .‫کند‬ ‫وصل‬
VPN Technology
Access‫توسط‬ ‫ارگان‬ ‫یک‬ ‫شبکه‬ ‫کردن‬remote user‫ویا‬remote site‫همراه‬ ‫امنیتی‬ ‫مشکالت‬ ‫با‬ ‫معموال‬ ‫انترنت‬ ‫از‬ ‫استفاده‬ ‫با‬
‫های‬ ‫تکنالوژی‬ ‫منظور‬ ‫بدین‬ .‫است‬Broadband‫از‬VPN (virtual Private Network).‫میکنند‬ ‫استفاده‬
VPN‫ارتباط‬ ‫از‬ ‫عبارت‬encrypt‫شبکه‬ ‫دو‬ ‫بین‬ ‫شده‬Private‫شبکه‬ ‫از‬ ‫استفاده‬ ‫با‬public.‫باشد‬ ‫می‬‫از‬ ‫استفاده‬ ‫با‬ ‫دیگر‬ ‫عبارت‬ ‫به‬
VPN‫های‬ ‫شبکه‬ ‫در‬ ‫مامیتوانیم‬Public‫یک‬Private Network.‫باشیم‬ ‫داشته‬‫همان‬ ‫تکنالوژی‬ ‫این‬‫تکنالوژی‬ ‫ند‬leased line‫یک‬
‫نام‬ ‫به‬ ‫که‬ ‫را‬ ‫شده‬ ‫تعیین‬ ‫مسیر‬VPN tunnel‫دو‬ ‫بین‬ ‫میگردد‬ ‫یاد‬private network.‫میکند‬ ‫مهیا‬‫این‬ ‫که‬tunnel‫در‬public
network.‫دارد‬ ‫قرار‬ ‫انترنت‬ ‫مانند‬
VPN‫ش‬ ‫به‬ ‫که‬ ‫داد‬ ‫شباهت‬ ‫محترم‬ ‫وکیالن‬ ‫و‬ ‫وزیران‬ ‫سیاه‬ ‫پنجره‬ ‫و‬ ‫ضدگلوله‬ ‫های‬ ‫ماشین‬ ‫به‬ ‫میتوان‬ ‫را‬( ‫محفوظ‬ ‫کل‬Private‫بدون‬ )
( ‫عام‬ ‫سرکهای‬ ‫در‬ ‫سایرین‬ ‫دخالت‬Public‫وجود‬ ‫که‬ ‫تفاوت‬ ‫تنها‬ .‫ندارد‬ ‫هم‬ ‫را‬ ‫ایشان‬ ‫به‬ ‫شدن‬ ‫نزدیک‬ ‫یارای‬ ‫وکسی‬ .‫است‬ ‫آمد‬ ‫و‬ ‫رفت‬ ‫در‬ )
‫بروی‬ ‫شان‬ ‫عبور‬ ‫زمان‬ ‫در‬ ‫راهم‬ ‫عام‬ ‫سرکهای‬ ، ‫ومحافظین‬ ‫گلوله‬ ‫ضد‬ ‫ماشین‬ ‫برداشتن‬ ‫عالوه‬ ‫امروز‬ ‫مذکور‬ ‫اشخاص‬ ‫که‬ ‫است‬ ‫این‬ ‫دارد‬
‫سایر‬.‫میبندند‬ ‫ین‬

‫فواید‬VPN
i.:‫هزینه‬ ‫کاهش‬‫چون‬VPN‫عوض‬ ‫به‬ ‫که‬ ‫سازد‬ ‫می‬ ‫قادر‬ ‫مارا‬Dedicated link‫شبکهء‬ ‫در‬ ‫مجازی‬ ‫تونل‬ ‫یک‬ ‫از‬ ‫قیمت‬
Public.‫میگردد‬ ‫کم‬ ‫مصارف‬ ‫ازینرو‬ .‫کنیم‬ ‫استفاده‬
ii.:‫امنیت‬‫امروز‬VPN‫برای‬ ‫متودها‬ ‫و‬ ‫ها‬ ‫پروتوکول‬ ‫باداشتن‬encryption‫و‬authentication‫تری‬ ‫مصؤن‬ ‫از‬ ‫یکی‬‫ن‬
.‫میکند‬ ‫جلوگیری‬ ‫مجاز‬ ‫غیر‬ ‫دسترسی‬ ‫از‬ ‫که‬ ‫باشد‬ ‫می‬ ‫تکنالوژی‬
iii.( ‫پذیری‬ ‫توسه‬Scalability:)‫بنای‬ ‫زیر‬ ‫چون‬VPN‫های‬ ‫شبکه‬Public‫آسانی‬ ‫به‬ ‫ما‬ ‫اینرو‬ ‫از‬ ‫باشد‬ ‫می‬ ‫انترنت‬ ‫معموال‬ ‫و‬
‫میتوانیم‬User.‫دهیم‬ ‫توسعه‬ ‫را‬ ‫شبکه‬ ‫یا‬ ‫و‬ ‫سازیم‬ ‫شامل‬ ‫شبکه‬ ‫در‬ ‫را‬ ‫جدید‬ ‫های‬
iv.‫ه‬ ‫تکنالوژی‬ ‫سایر‬ ‫با‬ ‫سازگاری‬‫ای‬Broadband:‫فواید‬ ‫از‬ ‫دیگری‬ ‫یکی‬VPN‫های‬ ‫تکنالوژی‬ ‫تمام‬ ‫که‬ ‫باشد‬ ‫می‬
broadband‫قبیل‬ ‫از‬DSL،Cable‫و‬Mobile network.‫میکند‬ ‫حمایت‬ ‫آنرا‬
‫انواع‬VPN
VPN:‫است‬ ‫نوع‬ ‫دو‬ ‫به‬
i.Site-to-Site VPN:‫نوع‬ ‫این‬VPN‫میتوانیم‬ ‫ما‬ ‫آن‬ ‫در‬ ‫یعنی‬ ‫میگردد‬ ‫استفاده‬ ‫کامل‬ ‫شبکه‬ ‫دو‬ ‫کردن‬ ‫وصل‬ ‫برای‬Branch
.‫کنیم‬ ‫وصل‬ ‫مرکزی‬ ‫شبکهء‬ ‫به‬ ‫هارا‬‫نوع‬ ‫این‬ ‫روتر‬ ‫دو‬ ‫بین‬ ‫ومعموال‬VPN‫سایت‬ ‫یک‬ ‫در‬ ‫روتر‬ ‫هر‬ ‫که‬ .‫میگردد‬ ‫ایجاد‬
(Branch)‫یعنی‬ .‫دارد‬ ‫قرار‬‫به‬ ‫جانب‬ ‫هردو‬VPN Gateway.‫دارد‬ ‫نیاز‬
ii.Remote-Access VPN:‫نوع‬ ‫این‬VPN‫قبیل‬ ‫از‬ ‫افراد‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫معموال‬teleworker، ‫ها‬Mobile users
‫هر‬ ‫که‬ .‫میشوند‬ ‫استفاده‬ ‫انترنت‬ ‫طریق‬ ‫از‬ ‫میکنند‬ ‫کار‬ ‫آن‬ ‫برای‬ ‫که‬ ‫های‬ ‫شرکت‬ ‫با‬ ‫وغیره‬user‫یک‬ ‫از‬VPN Client
software‫آن‬ ‫ازطریق‬ ‫و‬ ‫میکند‬ ‫استفاده‬authentication.‫میگردند‬ ‫وصل‬ ‫شبکه‬ ‫به‬ ‫مصؤن‬ ‫شکل‬ ‫به‬ ‫و‬ ‫گرفته‬ ‫صورت‬‫شکل‬

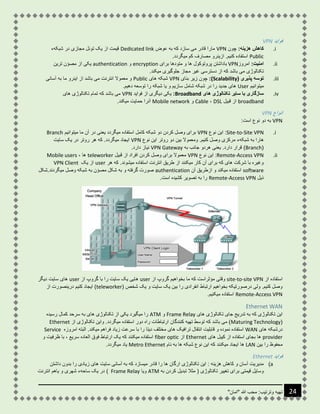

‫ذیل‬Remote-Access VPN.‫است‬ ‫کشیده‬ ‫تصویر‬ ‫به‬ ‫را‬
‫استفاده‬‫از‬site-to-site VPN‫از‬ ‫گروپ‬ ‫بخواهیم‬ ‫ما‬ ‫که‬ ‫مؤثراست‬ ‫وقتی‬user‫از‬ ‫گروپ‬ ‫با‬ ‫را‬ ‫سایت‬ ‫یک‬ ‫هایی‬user‫دیگر‬ ‫سایت‬ ‫های‬
( ‫شخص‬ ‫یک‬ ‫و‬ ‫سایت‬ ‫یک‬ ‫بین‬ ‫را‬ ‫انفرادی‬ ‫ارتباط‬ ‫بخواهیم‬ ‫درصورتیکه‬ ‫ولی‬ .‫کنیم‬ ‫وصل‬teleworker‫از‬ ‫درینصورت‬ ‫کنیم‬ ‫ایجاد‬ )
Remote-Access VPN.‫میکنیم‬ ‫استفاده‬
Ethernet WAN
‫های‬ ‫تکنالوژی‬ ‫جای‬ ‫تدریج‬ ‫به‬ ‫که‬ ‫تکنالوژی‬ ‫این‬Frame Relay‫و‬ATM‫رسیده‬ ‫کمال‬ ‫سرحد‬ ‫به‬ ‫های‬ ‫تکنالوژی‬ ‫از‬ ‫یکی‬ ‫میگیرد‬ ‫را‬
(Maturing Technology‫از‬ ‫تکنالوژی‬ ‫واین‬ .‫میگردد‬ ‫استفاده‬ ‫دور‬ ‫راه‬ ‫ارتباطات‬ ‫کنندگان‬ ‫تهیه‬ ‫توسط‬ ‫که‬ ‫باشد‬ ‫می‬ )Ethernet
‫های‬ ‫درشبکه‬WAN‫ق‬ ‫و‬ ‫نموده‬ ‫استفاده‬.‫میکند‬ ‫فراهم‬ ‫زیاد‬ ‫سرعت‬ ‫با‬ ‫را‬ ‫دیتا‬ ‫مختلف‬ ‫های‬ ‫ترافیک‬ ‫انتقال‬ ‫ابلیت‬‫امروزه‬ ‫البته‬Service
provider‫های‬ ‫کیبل‬ ‫از‬ ‫استفاده‬ ‫بجای‬ ‫ها‬Ethernet‫از‬fiber optic‫و‬ ‫ظرفیت‬ ‫با‬ ، ‫سریع‬ ‫العاده‬ ‫فوق‬ ‫ارتباط‬ ‫یک‬ ‫که‬ ‫میکنند‬ ‫استفاده‬
‫بین‬ ‫را‬ ‫محفوظ‬LAN‫میکنند‬ ‫ایجاد‬ ‫ها‬‫ب‬ ‫ها‬ ‫شبکه‬ ‫نوع‬ ‫این‬ ‫که‬‫نام‬ ‫ه‬Metro Ethernet‫میگردد‬ ‫یاد‬.
‫فواید‬Ethernet
a)‫داشتن‬ ‫بدون‬ ‫را‬ ‫زیادی‬ ‫های‬ ‫سایت‬ ‫آسانی‬ ‫به‬ ‫که‬ ‫میسازد‬ ‫قادر‬ ‫را‬ ‫ها‬ ‫ارگان‬ ‫تکنالوژی‬ ‫این‬ : ‫هزینه‬ ‫کاهش‬ ‫و‬ ‫آسان‬ ‫مدیریت‬
‫به‬ ‫کردن‬ ‫تبدیل‬ ‫مثال‬ ( ‫تکنالوژی‬ ‫تغییر‬ ‫برای‬ ‫قیمتی‬ ‫وسایل‬ATM‫ویا‬Frame Relay‫انت‬ ‫یاهم‬ ‫و‬ ‫شهری‬ ‫ساحهء‬ ‫یک‬ ‫در‬ )‫رنت‬

‫ویک‬ .‫کنند‬ ‫وصل‬ ‫باهم‬Switched Network‫مدیریت‬ ‫بناء‬ ‫میکند‬ ‫کار‬ ‫دوم‬ ‫الیه‬ ‫در‬ ‫تنها‬ ‫وچون‬ ‫میآورد‬ ‫بوجود‬ ‫را‬ ‫ظرفیت‬ ‫با‬
.‫میکند‬ ‫آسان‬ ‫را‬
b)‫از‬ ‫استفاده‬ ‫با‬ ‫یعنی‬ :‫موجودی‬ ‫شبکهء‬ ‫با‬ ‫اتحاد‬Ethernet‫وقت‬ ‫ضیاع‬ ‫و‬ ‫نصب‬ ‫قیمت‬ ‫بدون‬ ‫و‬ ‫آسانی‬ ‫بسیار‬ ‫به‬ ‫میتوانیم‬
Ethernets LAN‫ک‬ ‫وصل‬ ‫باهم‬ ‫هارا‬.‫نیم‬
MPLS (Multi-Protocol Label Switching)
VSAT (Very Small Aperture Terminal)
‫یک‬ ‫طراحی‬ ‫منظور‬ ‫به‬ ‫تکنالوژی‬ ‫این‬Private WAN.‫میگردد‬ ‫استفاده‬ ‫ستالیت‬ ‫تکنالوژی‬ ‫از‬ ‫استفاده‬ ‫با‬
3G/4G Cellular
‫وشبکه‬ ‫مبایل‬ ‫تکنالوژی‬ ‫در‬ ‫تر‬ ‫زیاد‬ ‫که‬ ‫بوده‬ ‫چهارم‬ ‫نسل‬ ‫و‬ ‫سوم‬ ‫نسل‬ ‫معنی‬ ‫به‬‫ها‬ ‫نسل‬ ‫این‬ ‫عمده‬ ‫وتفاوت‬ .‫میگردد‬ ‫استفاده‬ ‫مخابراتی‬ ‫های‬
‫در‬Bandwidth.‫باشد‬ ‫می‬4G‫به‬ ‫تکنالوژی‬ ‫این‬ ‫چهارم‬ ‫نسل‬user‫ثابت‬ ‫های‬2Gbps‫به‬ ‫و‬User‫تا‬ ‫متحرک‬ ‫های‬100 mbps
.‫است‬ ‫نرسیده‬ ‫پختگی‬ ‫به‬ ‫هم‬ ‫سوم‬ ‫نسل‬ ‫و‬ ‫استیم‬ ‫سوم‬ ‫نسل‬ ‫در‬ ‫ما‬ ‫کنون‬ ‫تا‬ ‫افغانستان‬ ‫در‬ ‫ولی‬ ‫میکند‬ ‫مهیا‬ ‫را‬ ‫ظرفیت‬
‫ارتباطات‬ ‫مختلف‬ ‫انواع‬ ‫برای‬ ‫تکنالوژی‬ ‫مناسب‬ ‫انتخاب‬
.‫میگیریم‬ ‫مدنظر‬ ‫را‬ ‫ذیل‬ ‫نکات‬ ‫معموال‬ ‫ها‬ ‫شبکه‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫تکنالوژی‬ ‫نمودن‬ ‫انتخاب‬ ‫برای‬
‫دو‬ ‫آیا‬ .‫میکنیم‬ ‫وصل‬ ‫باهم‬ ‫را‬ ‫چیزی‬ ‫چه‬ ‫وصل‬ ‫تکنالوژی‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫ما‬ ‫که‬ ‫بدانیم‬ ‫یعنی‬ ‫بدانیم‬ ‫را‬ ‫ارتباط‬ ‫ایجاد‬ ‫از‬ ‫هدف‬
branch‫آیا‬ ‫است؟‬‫شویم؟‬ ‫وصل‬ ‫انترنت‬ ‫به‬ ‫میخواهیم‬ ‫آیا‬ ‫کنیم؟‬ ‫وصل‬ ‫میخواهیم‬ ‫را‬ ‫مشتری‬....

‫یا‬ ‫و‬ ‫نقاط‬ ‫که‬ ‫بدانیم‬ ‫باید‬LAN‫تکنالوژی‬ ‫بعضی‬ ‫اینکه‬ ‫به‬ ‫توجه‬ ‫با‬ .‫دارد‬ ‫قرار‬ ‫ساحاتی‬ ‫چه‬ ‫در‬ ‫کنیم‬ ‫وصل‬ ‫میخواهیم‬ ‫که‬ ‫را‬ ‫هایی‬
.‫ندارند‬ ‫کارآیی‬ ‫دور‬ ‫فواصل‬ ‫در‬ ‫ها‬
‫جری‬ ‫ترافیک‬ ‫نوع‬ ‫چه‬ ‫ها‬ ‫شبکه‬ ‫بین‬ ‫که‬ ‫شود‬ ‫دانسته‬‫ترافیک‬ ‫که‬ ‫تکنالوژی‬ ‫نوع‬ ‫ها‬ ‫ترافیک‬ ‫جریان‬ ‫نظربه‬ ‫و‬ ‫کرد؟‬ ‫خواهد‬ ‫پیدا‬ ‫ان‬
.‫میکنیم‬ ‫انتخاب‬ ‫نماید‬ ‫پشتیبانی‬ ‫را‬ ‫مذکور‬ ‫های‬
‫مشتری‬ ‫که‬ ‫بدانیم‬ ‫باید‬Private WAN‫یا‬ ‫میکند‬ ‫فعال‬ ‫را‬Public WAN.‫را‬
‫انتخاب‬ ‫درصورت‬Private WAN‫که‬ ‫شود‬ ‫پرسیده‬Dedicated Line‫یا‬ ‫میخواهد‬Switched link.
‫انتخاب‬ ‫درصورت‬Public WAN‫نوع‬ ‫از‬ ‫باید‬VPN.‫شود‬ ‫پرسیده‬
( ‫موجود‬ ‫و‬ ‫مروج‬ ‫های‬ ‫تکنالوژی‬ ، ‫ها‬ ‫تکنالوژی‬ ‫قیمت‬ ‫قبیل‬ ‫از‬ ‫دیگری‬ ‫نکات‬ ‫همچنین‬Available)‫باید‬ ‫مدنظر‬ ‫را‬ ‫وغیره‬
.‫گرفت‬

،‫قیمت‬ ‫درنظرداشت‬ ‫با‬ ‫را‬ ‫ها‬ ‫تکنالوژی‬ ‫مقایسه‬ ‫فوق‬ ‫جدول‬.‫میدهد‬ ‫نشان‬ ‫آن‬ ‫ظرفیت‬ ‫و‬ ‫کیفیت‬

‫دو‬ ‫چپتر‬‫م‬
PPP (Point-to-Point protocol)
‫در‬ ‫ارتباط‬ ‫معمول‬ ‫بسیار‬ ‫های‬ ‫شیوه‬ ‫از‬ ‫یکی‬ ‫امروزه‬ ‫میدانیم‬ ‫طوریکه‬WAN‫از‬ ‫استفاده‬Point-to-Point connection‫که‬ ‫باشد‬ ‫می‬
‫پروتوکول‬ ‫ترتیب‬ ‫همین‬ ‫وبه‬ .‫میگردد‬ ‫استفاده‬ ‫انترنت‬ ‫جهانی‬ ‫شبکه‬ ‫خصوص‬ ‫وبه‬ ‫ها‬ ‫شبکه‬ ‫سایر‬ ‫به‬ ‫محلی‬ ‫های‬ ‫شبکه‬ ‫کردن‬ ‫وصل‬ ‫برای‬
PPP (Point-to-Point Protocols)‫از‬ ‫عبارت‬Multiprotocol‫پروتوکولهای‬ ‫میتواند‬ ‫همزمان‬ ‫بطور‬ ‫که‬ ‫است‬TCP/IP،IPX،
Apple Talk‫های‬ ‫کیبل‬ ‫در‬ ‫میتواند‬ ‫پروتوکول‬ ‫این‬ .‫نماید‬ ‫تطبیق‬ ‫را‬Twisted Pair.‫گردد‬ ‫تطبیق‬ ‫ستالیت‬ ‫وهمچنین‬ ‫نوری‬ ‫وفایبر‬
PPP‫های‬ ‫لینک‬ ‫در‬ ‫را‬ ‫انتقاالت‬ATM،Frame Relay،ISDN‫و‬Optical‫از‬ ‫استفاده‬ ‫با‬ ‫را‬ ‫وامنیت‬ ‫ساخته‬ ‫فراهم‬
Authentication Protocol‫چون‬ ‫هایی‬PAP‫و‬CHAP.‫میکند‬ ‫فراهم‬‫بنأ‬‫ارتباطات‬ ‫به‬ ‫راجع‬ ‫ما‬ ‫چپتر‬ ‫دراین‬Point-to-point‫با‬
‫پروتوکول‬ ‫از‬ ‫استفاده‬PPP.‫نمود‬ ‫خواهیم‬ ‫بحث‬
‫میگیر‬ ‫قرار‬ ‫بحث‬ ‫مورد‬ ‫چپتر‬ ‫درین‬ ‫که‬ ‫موضوعاتی‬:‫د‬
‫ارتباطات‬ ‫تشریح‬Serial Point-to-Point‫های‬ ‫شبکه‬ ‫در‬WAN
‫سازی‬ ‫عیار‬HDLC encapsulation‫های‬ ‫لینک‬ ‫در‬Serial Point-to-Point
‫پروتوکول‬ ‫از‬ ‫استفاده‬ ‫فواید‬ ‫تشریح‬PPP‫باالی‬HDLC‫های‬ ‫شبکه‬ ‫در‬WAN
‫های‬ ‫الیه‬ ‫تشریح‬PPP‫با‬ ‫آشنایی‬ ‫و‬LCP‫و‬NCP
‫ایجاد‬ ‫چگونگی‬PPP Session
‫ع‬‫یارسازی‬PPP encapsulation‫یک‬ ‫در‬Point-to-Point Serial Link
‫پروتوکولهای‬ ‫سازی‬ ‫عیار‬PPP Authentications
‫دستورهای‬ ‫از‬ ‫استفاده‬Show‫و‬Debug‫پروتوکول‬ ‫زدایی‬ ‫اشکال‬ ‫و‬ ‫مانیتورینگ‬ ‫برای‬PPP
Serial and Parallel Ports
‫بر‬ ‫مروری‬ ‫بدنیست‬ ‫شویم‬ ‫اصلی‬ ‫مبحث‬ ‫وارد‬ ‫ازاینکه‬ ‫قبل‬Serial connections‫و‬Parallel connection‫باشیم‬ ‫داشته‬.
‫میدانیم‬ ‫طوریکه‬serial Connection‫آن‬ ‫در‬ ‫که‬ ‫است‬ ‫دیتایی‬ ‫انتقال‬ ‫روش‬bit)‫(چینل‬ ‫مسیر‬ ‫یک‬ ‫از‬ ‫تنها‬ ، ‫پیهم‬ ‫و‬ ‫مسلسل‬ ‫شکل‬ ‫به‬ ‫ها‬
.‫میگردد‬ ‫مقصد‬ ‫رهسپار‬
Parallel Connections( ‫معلومات‬bits‫مسیر‬ ‫چندین‬ ‫از‬ ‫همزمان‬ ‫بصورت‬ ‫میتواند‬ ).‫شکل‬ ‫قرار‬ .‫شود‬ ‫مقصد‬ ‫روانه‬

‫که‬ ‫میبینید‬ ‫فوق‬ ‫درشکل‬ ‫قسمیکه‬Parallel connection‫همزمان‬ ‫بصورت‬8bit‫درحالیکه‬ ‫نموده‬ ‫مقصد‬ ‫روانه‬ ‫موازی‬ ‫بصورت‬ ‫را‬
Serial Connection‫که‬ ‫میتوانیم‬ ‫گفته‬ ‫تیوری‬ ‫در‬ ‫ازینرو‬ ‫میتواند‬ ‫مقصد‬ ‫روانه‬ ‫وقت‬ ‫یک‬ ‫در‬ ‫را‬ ‫بیت‬ ‫یک‬ ‫تنها‬Parallel‫مراتبه‬ ‫هشت‬
‫نسبت‬‫به‬Serial Connection.‫است‬ ‫سریعتر‬
Serial Communications
‫ارتباطات‬Point-to-Point‫شکل‬ ‫به‬ ‫همیشه‬Serial Connection‫نام‬ ‫به‬ ‫ازهمینرو‬ ‫باشد‬ ‫می‬Serial Connection‫و‬Leased Line
‫و‬ .‫میگردد‬ ‫یاد‬ ‫هم‬Serial Communication‫به‬ ‫شدن‬ ‫وصل‬ ‫برای‬ ‫شیوه‬ ‫معمولترین‬WAN.‫است‬
Serial Connection‫نبود‬ ‫بدلیل‬ ‫دور‬ ‫راه‬ ‫ارتباطات‬ ‫در‬ ‫و‬ ‫پایین‬ ‫هزینه‬ ‫خواهان‬Crosstalk‫خوبی‬ ‫هماهنگی‬ ‫از‬ ‫ها‬ ‫هادی‬ ‫بین‬bits‫ها‬
‫برعالوه‬ ‫و‬ ‫برخورداراست‬Serial Cable‫به‬ ‫نسبت‬Parallel Cable.‫میدهد‬ ‫کار‬ ‫دور‬ ‫فواصل‬ ‫در‬
‫در‬Serial communication‫ب‬ ‫،معلومات‬ ‫فرستنده‬ ‫روتر‬ ‫در‬ ‫اوال‬ ‫ذیل‬ ‫شکل‬ ‫مطابق‬‫ها‬ ‫پروتوکول‬ ‫از‬ ‫استفاده‬ ‫ا‬encapsulate‫و‬ ‫شده‬
‫به‬Physical Media‫در‬WAN‫را‬ ‫معلومات‬ ‫پروتوکول‬ ‫عین‬ ‫با‬ ‫گیرنده‬ ‫روتر‬ ‫سپس‬ ‫میشود‬ ‫سپرده‬de-encapsulate.‫میکند‬
Serial Communication Standards
Serial Connection‫روش‬ ‫در‬ ‫آنها‬ ‫تفاوت‬ ‫که‬ ‫میباشد‬ ‫زیادی‬ ‫ستانداردهایی‬ ‫دارای‬signaling‫هر‬ ‫که‬ .‫میباشد‬ )‫ها‬ ‫سگنال‬ ‫کردن‬ ‫(آماده‬
‫ارتباط‬ ‫در‬ ‫ذیل‬ ‫ستاندارد‬ ‫سه‬ ‫ولی‬ ‫میگردد‬ ‫استفاده‬ ‫خاص‬ ‫دروسایل‬ ‫آن‬ ‫کدام‬LAN-to-WAN:‫است‬ ‫برخوردار‬ ‫زیادی‬ ‫اهمیت‬ ‫از‬
RS-232‫دارای‬ ‫ها‬ ‫کمپیوتر‬ ‫بعضی‬ ‫وممکن‬ ‫میشود‬ ‫دیده‬ ‫شخصی‬ ‫های‬ ‫کمپیوتر‬ ‫سلایر‬ ‫های‬ ‫پورت‬ ‫در‬ ‫اکثرا‬ ‫ستاندارد‬ ‫این‬ :
‫های‬ ‫نمونه‬‫آن‬ ‫جدید‬RS-422‫و‬RS-423‫وسایل‬ ‫به‬ ‫و‬ ‫گردند‬ ‫استفاده‬ ‫مختلف‬ ‫مقاصد‬ ‫به‬ ‫میتوانند‬ ‫ها‬ ‫پورت‬ ‫نوع‬ ‫این‬ .‫باشند‬

‫سلایر‬ ‫های‬ ‫پورت‬ ‫از‬ ‫نمونهء‬ ‫ذیل‬ ‫شکل‬ .‫غیره‬ ‫و‬ ‫پرینتر‬ ، ‫موس‬ ، ‫مودم‬ ‫قبیل‬ ‫از‬ ‫گردند‬ ‫وصل‬ ‫مختلف‬RS-232‫دارای‬ ‫که‬9
.‫میدهد‬ ‫نشان‬ ‫را‬ ‫باشد‬ ‫می‬ ‫پین‬
V.35‫ر‬ ‫معموال‬ ‫ستاندارد‬ ‫این‬ :‫وی‬Digital line‫وسایل‬ ‫ارتباط‬ ‫برای‬ ‫ها‬DTE‫با‬DCE‫توسط‬ ‫و‬ .‫میگردد‬ ‫استفاده‬ITU‫معرفی‬
‫چندین‬ ‫ظرفیت‬ ‫نمودن‬ ‫متمرکز‬ ‫و‬ ‫هماهنگی‬ ‫توانایی‬ ‫و‬ ‫بلند‬ ‫سرعت‬ ‫دارای‬ ‫ستاندارد‬ ‫این‬ .‫است‬ ‫گردیده‬Telephone Circuit
.‫میباشد‬ ‫دارا‬ ‫را‬
HSSI (High-Speed Serial Interface):‫توس‬ ‫که‬ ‫ستاندارد‬ ‫این‬‫ط‬Cisco‫از‬ ‫باالتر‬ ‫انتقال‬ ‫توانایی‬ ‫است‬ ‫گردیده‬ ‫معرفی‬52
mb/s‫با‬ ‫محلی‬ ‫شبکه‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫ومعموال‬ ‫میباشد‬ ‫دارا‬ ‫را‬WAN‫مثل‬ ‫پرسرعتی‬ ‫های‬ ‫الین‬ ‫از‬ ‫استفاده‬ ‫با‬T3 Lines
.‫میگردد‬ ‫استفاده‬
Point-to-Point Communication Links
‫معمو‬ ‫بسیار‬ ‫های‬ ‫طریقه‬ ‫از‬ ‫یکی‬ ‫گفتیم‬ ‫قبال‬ ‫همانطوریکه‬‫ارتباط‬ ‫ایجاد‬ ‫برای‬ ‫ل‬LAN-to-WAN‫از‬ ‫استفاده‬Point-to-Point Links‫می‬
‫مشتری‬ ‫توسط‬ ‫که‬ ‫الین‬ ‫یک‬ ‫به‬ ‫را‬ ‫مشخص‬ ‫منابع‬ ‫خدمات‬ ‫کنندهء‬ ‫تهیه‬ ، ‫ارتباط‬ ‫روش‬ ‫درین‬ .‫باشد‬Leased.‫میدهد‬ ‫اختصاص‬ ‫است‬ ‫شده‬
‫برخالف‬ ‫میتواند‬ ‫کرده‬ ‫استفاده‬ ‫مشتری‬ ‫یک‬ ‫تنها‬ ‫شده‬ ‫داده‬ ‫اختصاص‬ ‫لینک‬ ‫از‬ ‫طوریکه‬Shared Media‫زیادی‬ ‫اشخاص‬ ‫درآن‬ ‫که‬
‫ازاینرو‬ .‫میکردند‬ ‫پیدا‬ ‫دسترسی‬ ‫مسیر‬ ‫یک‬ ‫به‬ ‫همزمان‬ ‫میتوانستند‬Point-to-Point communication Links‫به‬ ‫نسبت‬ ‫همیشه‬
Shared Media.‫میباشد‬ ‫خودش‬ ‫خاص‬ ‫فواید‬ ‫دارای‬ ‫امنیت‬ ‫و‬ ‫کیفیت‬ ، ‫سرعت‬ ‫ازنگاه‬ ‫ولی‬ ‫زیاد‬ ‫هزینه‬ ‫خواهان‬
‫به‬ ‫ما‬ ‫روتر‬ ‫دو‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫چون‬ISP( ‫سازی‬ ‫شبیه‬ ‫های‬ ‫محیط‬ ‫و‬ ‫ها‬ ‫درالبراتوار‬ ‫اینرو‬ ‫از‬ ‫داریم‬ ‫نیاز‬Packet Tracer)‫اکثرا‬
‫تمثیل‬ ‫برای‬ISP‫از‬ ‫ما‬Serial Link.‫میکنیم‬ ‫استفاده‬
TDM (Time Division Multiplexing)
‫یک‬ ‫روی‬ ‫میتوانیم‬ ‫چطور‬ ‫که‬ ‫شود‬ ‫خلق‬ ‫سوال‬ ‫شاید‬Serial Link‫می‬ ‫چطور‬ ‫هم‬ ‫ویا‬ ‫دهیم؟‬ ‫سهم‬ ‫را‬ ‫شخص‬ ‫چندین‬‫مختلف‬ ‫انواع‬ ‫توانیم‬
‫گردد؟‬ ‫حفظ‬ ‫دیتا‬ ‫اولویت‬ ‫نظرداشت‬ ‫در‬ ‫با‬ ‫ارتباط‬ ‫کیفیت‬ ‫طوریکه‬ ‫دهیم‬ ‫انتقال‬ ‫لینک‬ ‫سلایر‬ ‫روی‬ ‫را‬ ‫ترافیک‬
‫یک‬ ‫از‬ ‫سگنال‬ ‫چندین‬ ‫استفاده‬ ‫و‬ ‫ذیل‬ ‫نیاز‬ ‫به‬ ‫پاسخ‬ ‫برای‬Physical channel‫واحد‬TDM‫البراتوار‬ ‫توسط‬ ‫باراول‬Bell.‫آمد‬ ‫میان‬ ‫به‬
TDM‫قابلیت‬Multiplexing‫(است‬‫یک‬ ‫از‬ ‫کننده‬ ‫استفاده‬ ‫چندین‬ ‫همزمان‬ ‫فاده‬Serial Connection.‫مینماید‬ ‫فراهم‬ ‫را‬ )
TDM‫یک‬ ‫ظرفیت‬Serial Link‫نام‬ ‫به‬ ‫که‬ ‫زمانی‬ ‫های‬ ‫انتروال‬ ‫به‬ ‫را‬Time slots‫را‬ ‫چینل‬ ‫چندین‬ ‫سپس‬ ‫و‬ .‫مینماید‬ ‫تقسیم‬ ‫میگردد‬ ‫یاد‬
‫یک‬ ‫روی‬Serial Link‫یک‬ ‫آن‬ ‫هرکدام‬ ‫به‬ ‫و‬ ‫آورده‬ ‫میان‬ ‫به‬Time slots‫نص‬‫وقت‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫و‬ ‫نوبت‬ ‫به‬ ‫ها‬ ‫وچینل‬ .‫میکند‬ ‫ب‬
‫یک‬ ‫روی‬ ‫از‬ ‫شانرا‬ ‫دیتای‬ ‫شده‬ ‫داده‬ ‫تخصیص‬Serial Link.‫میدهند‬ ‫عبور‬

‫های‬ ‫تکنالوژی‬E1،T1‫و‬ISDN‫از‬TDM.‫میکنند‬ ‫استفاده‬
‫یک‬ ‫روی‬ ‫از‬ ‫شانرا‬ ‫معلومات‬ ‫که‬ ‫میخواهد‬ ‫وسیله‬ ‫سه‬ ‫همزمان‬ ‫میبینید‬ ‫فوق‬ ‫درشکل‬ ‫طوریکه‬Serial Link‫انتقال‬‫درینصورت‬ ‫دهد‬TDM
‫اما‬ .‫دهند‬ ‫انتقال‬ ‫شانرا‬ ‫معلومات‬ ‫تا‬ ‫میدهد‬ ‫اجازه‬ ‫نوبت‬ ‫به‬ ‫را‬ ‫ها‬ ‫وسیله‬ ‫و‬ ‫ساخته‬ ‫مشخص‬ ‫را‬ ‫زمانی‬ ‫انتروال‬ ‫یک‬ ‫وسیله‬ ‫هر‬ ‫برای‬
‫بازهم‬ ‫باشد‬ ‫نداشته‬ ‫کردن‬ ‫ارسال‬ ‫برای‬ ‫معلوماتی‬ ‫وسایل‬ ‫این‬ ‫از‬ ‫یکی‬ ‫درصورتیکه‬time slot‫ازآن‬ ‫و‬ ‫بوده‬ ‫خالی‬ ‫شده‬ ‫داده‬ ‫اختصاص‬
‫اس‬ ‫وسایل‬ ‫سایر‬‫ازینرو‬ .‫نمیتوانند‬ ‫کرده‬ ‫تفاده‬STDM.‫آمد‬ ‫بمیان‬ ‫مشکل‬ ‫همین‬ ‫رفع‬ ‫برای‬
STDM (Statistical Time-Division Multiplexing)
‫در‬TDM‫از‬ ‫که‬ ‫هروسیله‬ ‫به‬ ‫کردیم‬ ‫مطالعه‬ ‫قبال‬ ‫قسمیکه‬Serial Link‫یک‬ ‫میکند‬ ‫استفاده‬Time slot‫آن‬ ‫در‬ ‫که‬ ‫میشود‬ ‫داده‬ ‫اختصاص‬
‫از‬ ‫خودرا‬ ‫معلومات‬ ‫میتواند‬Serial Link‫نداشت‬ ‫فرستادن‬ ‫برای‬ ‫معلوماتی‬ ‫مذکور‬ ‫وسیلهء‬ ‫که‬ ‫درمواردی‬ ‫ولی‬ ‫دهد‬ ‫انتقال‬‫درینصورت‬
time slot.‫میماند‬ ‫بیکار‬ ‫شده‬ ‫داده‬ ‫اختصاص‬ ‫وقت‬ ‫در‬ ‫میدیا‬ ‫و‬ ‫خالی‬ ‫ها‬
STDM‫ندارند‬ ‫شدن‬ ‫ارسال‬ ‫برای‬ ‫معلومات‬ ‫که‬ ‫وسایل‬ ‫طوریکه‬ ‫آمد‬ ‫بمیان‬ ‫مشکل‬ ‫همین‬ ‫رفع‬ ‫روی‬Time slot‫دیگر‬ ‫وسایل‬ ‫به‬ ‫خودرا‬
‫و‬ ‫میدهند‬Serial Link.‫ماند‬ ‫نمی‬ ‫باقی‬ ‫بیکار‬

TDM Examples
SDH‫و‬SONET‫از‬ ‫مثال‬ ‫دو‬TDM.‫باشند‬ ‫می‬
‫های‬ ‫ستاندارد‬ ‫از‬ ‫ها‬ ‫شبکه‬ ‫اکثرا‬SONET (Synchronous Optical Networking)‫و‬SDH (Synchronous Digital
Hierarchy)‫سازی‬ ‫هماهنگ‬ ‫منظور‬ ‫به‬interface‫متو‬ ، ‫ها‬ ‫فریم‬ ‫فارمت‬ ، ‫ها‬‫د‬Multiplexing‫تعیین‬ ‫و‬Rate‫برای‬TDM‫روی‬
‫ستاندارد‬ ‫که‬ .‫میگردند‬ ‫استفاده‬ ‫فایبر‬SONET‫و‬ ‫امریکا‬ ‫در‬SDH.‫میگردد‬ ‫تطبیق‬ ‫جهان‬ ‫نقاط‬ ‫سایر‬ ‫در‬
‫از‬ ‫مثال‬ ‫فوق‬ ‫شکل‬TDM SONET‫آمدن‬ ‫درصورت‬ ‫که‬ ‫میدهد‬ ‫نشان‬ ‫را‬2.5 Gb/s‫معلومات‬‫چهار‬ ‫از‬‫مسیر‬ ‫یک‬ ‫به‬ ‫آنرا‬ ‫مسیر‬4x2.5
GB‫به‬ ‫مساوی‬ ‫که‬10GB/s.‫میکند‬ ‫متمرکز‬ ‫میشود‬
Demarcation Point
‫شبکهء‬ ‫درآن‬ ‫که‬ ‫نقطهء‬ ‫دیگر‬ ‫عبارت‬ ‫به‬ .‫میدهد‬ ‫نشان‬ ‫را‬ ‫مختلف‬ ‫شبکه‬ ‫دو‬ ‫بین‬ ‫سرحد‬ ‫که‬ ‫است‬ ‫نقطه‬Service Provider‫شبکهء‬ ‫و‬
‫نام‬ ‫به‬ ‫میشوند‬ ‫جدا‬ ‫ازهم‬ ‫محلی‬Demarcation Point.‫میگردد‬ ‫یاد‬‫و‬ ‫میکند‬ ‫جدا‬ ‫هارا‬ ‫شبکه‬ ‫مدیریتی‬ ‫بخش‬ ‫حقیقت‬ ‫ودر‬‫مس‬‫ؤلیت‬
‫و‬ ‫مشتری‬ISP‫میگردد‬ ‫تفکیک‬ ‫و‬ ‫شده‬ ‫جدا‬ ‫هم‬ ‫از‬ ‫نقطه‬ ‫دراین‬‫ربط‬ ‫خدمات‬ ‫کنندهء‬ ‫تهیه‬ ‫و‬ ‫مشتری‬ ‫توافق‬ ‫به‬ ‫بیشتر‬ ‫نقطه‬ ‫این‬ ‫وتعیین‬ .
.‫میگیرد‬
‫ها‬ ‫لوزی‬ ‫فوق‬ ‫درشکل‬Demarcation Point‫وسایل‬ ‫اوقات‬ ‫بعضی‬ ‫در‬ ‫که‬ ‫است‬ ‫ذکر‬ ‫وقابل‬ .‫میدهند‬ ‫نشان‬ ‫را‬DCE‫مربوط‬ ‫را‬ISP
‫جاه‬ ‫دربعضی‬ ‫و‬ ‫میدانند‬.‫دانند‬ ‫نمی‬ ‫ا‬

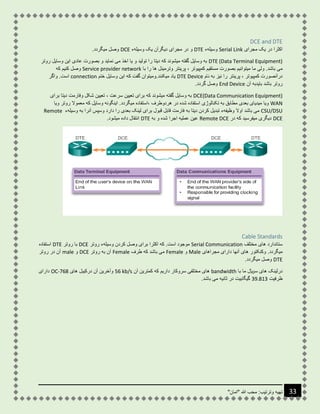

DCE and DTE
‫مجرای‬ ‫یک‬ ‫در‬ ‫اکثرا‬Serial Link‫وسیلهء‬DTE‫وسیلهء‬ ‫یک‬ ‫دیگرآن‬ ‫مجرای‬ ‫در‬ ‫و‬DCE.‫میگردد‬ ‫وصل‬
DTE (Data Terminal Equipment)‫روتر‬ ‫وسایل‬ ‫این‬ ‫عادی‬ ‫بصورت‬ ‫و‬ ‫نماید‬ ‫می‬ ‫اخذ‬ ‫یا‬ ‫و‬ ‫تولید‬ ‫را‬ ‫دیتا‬ ‫که‬ ‫میشوند‬ ‫گفته‬ ‫وسایل‬ ‫به‬
‫بصورت‬ ‫میتوانیم‬ ‫ما‬ ‫ولی‬ .‫باشد‬ ‫می‬‫با‬ ‫را‬ ‫ها‬ ‫وترمینل‬ ‫پرینتر‬ ، ‫کمپیوتر‬ ‫مستقیم‬Service provider network‫که‬ ‫کنیم‬ ‫وصل‬
‫نام‬ ‫به‬ ‫نیز‬ ‫را‬ ‫پرینتر‬ ، ‫کمپیوتر‬ ‫درآنصورت‬DTE Device.‫میکنند‬ ‫یاد‬‫ختم‬ ‫وسایل‬ ‫این‬ ‫که‬ ‫گفت‬ ‫ومیتوان‬connection‫واگر‬ .‫است‬
‫آن‬ ‫بایدبه‬ ‫باشد‬ ‫روتر‬End Device.‫گردد‬ ‫وصل‬
DCE(Data Communication Equipment)‫که‬ ‫میشوند‬ ‫گفته‬ ‫وسایل‬ ‫به‬‫برای‬ ‫دیتا‬ ‫وفارمت‬ ‫شکل‬ ‫تعیین‬ ، ‫سرعت‬ ‫تعیین‬ ‫برای‬
WAN‫ویا‬‫هردوطرف‬ ‫در‬ ‫شده‬ ‫استفاده‬ ‫تکنالوژی‬ ‫به‬ ‫مطابق‬ ‫بعدی‬ ‫میدیای‬‫ویا‬ ‫روتر‬ ‫معموال‬ ‫که‬ ‫وسایل‬ ‫اینگونه‬ .‫میگردد‬ ‫،استفاده‬
CSU/DSU‫برای‬ ‫قبول‬ ‫قابل‬ ‫فارمت‬ ‫به‬ ‫دیتا‬ ‫کردن‬ ‫تبدیل‬ ‫وظیفهء‬ ‫اوال‬ ‫باشد‬ ‫می‬‫وسیلهء‬ ‫به‬ ‫آنرا‬ ‫وسپس‬ ‫دارد‬ ‫را‬ ‫بعدی‬ ‫لینک‬Remote
DCE‫در‬ ‫که‬ ‫میفرسید‬ ‫دیگری‬Remote DCE‫به‬ ‫و‬ ‫شده‬ ‫اجرا‬ ‫عملیه‬ ‫عین‬DTE.‫میشود‬ ‫داده‬ ‫انتقال‬
Cable Standards
‫مختلف‬ ‫های‬ ‫ستاندارد‬Serial Communication‫روتر‬ ‫وسیلهء‬ ‫کردن‬ ‫وصل‬ ‫برای‬ ‫اکثرا‬ ‫که‬ .‫است‬ ‫موجود‬DCE‫روتر‬ ‫با‬DTE‫استفاده‬
.‫میگردد‬‫مجراهای‬ ‫دارای‬ ‫آنها‬ ‫های‬ ‫وکنکتور‬Male‫و‬Female‫طرف‬ ‫که‬ ‫باشد‬ ‫می‬Female‫روتر‬ ‫به‬ ‫آن‬DCE‫و‬male‫روتر‬ ‫در‬ ‫آن‬
DTE.‫میگردد‬ ‫وصل‬
‫با‬ ‫ما‬ ‫سلایر‬ ‫های‬ ‫درلینک‬bandwidth‫آن‬ ‫کمترین‬ ‫که‬ ‫داریم‬ ‫سروکار‬ ‫مختلفی‬ ‫های‬56 kb/s‫های‬ ‫درکیبل‬ ‫آن‬ ‫وآخرین‬OC-768‫دارای‬
‫ظرفیت‬398.13‫گیگابی‬.‫باشد‬ ‫می‬ ‫ثانیه‬ ‫در‬ ‫ت‬

‫های‬ ‫کیبل‬OC‫درسیستم‬ ‫را‬ ‫کیبل‬ ‫سلایر‬ ‫درحقیقت‬SONET‫در‬ ‫ها‬ ‫کیبل‬ ‫همین‬ ‫درحالیکه‬ ‫میدهند‬ ‫نشان‬SDH‫نام‬ ‫به‬STM.‫میگردد‬ ‫یاد‬
‫از‬ ‫عبارتند‬ ‫سلایر‬ ‫های‬ ‫کیبل‬ ‫های‬ ‫ستاندارد‬RS-232،DB-60،Smart Serial.‫میباشد‬ ‫غیره‬ ‫و‬‫نشان‬ ‫را‬ ‫سلایر‬ ‫کیبل‬ ‫از‬ ‫نمایی‬ ‫ذیل‬ ‫شکل‬
‫می‬.‫دهد‬
WAN encapsulation Protocol
‫ارتباط‬ ‫هر‬ ‫در‬WAN‫اینکه‬ ‫از‬ ‫قبل‬ ‫دیتا‬ ،‫شبکهء‬ ‫در‬ ‫رهسپار‬WAN‫قابل‬ ‫فارمت‬ ‫به‬ ‫باید‬ ‫گردد‬support‫شبکهء‬ ‫در‬WAN
،encapsulate‫ها‬ ‫روتر‬ ‫در‬ ‫تا‬ ‫داریم‬ ‫مانیاز‬ ‫بنأ‬ ‫گردد‬Layer 2 encapsulation‫در‬ ‫شده‬ ‫استفاده‬ ‫های‬ ‫پروتوکول‬ ‫نوع‬ ‫به‬ ‫نظر‬ ‫را‬
Service provide.‫کنیم‬ ‫سازی‬ ‫عیار‬Encapsulation Protocol:‫از‬ ‫عبارتند‬ ‫مشهور‬ ‫هایی‬
HDLC

PPP
X.25
Frame Relay
ATM
.‫شد‬ ‫خواهد‬ ‫واضح‬ ‫کدام‬ ‫هر‬ ‫ادامه‬ ‫در‬ ‫که‬

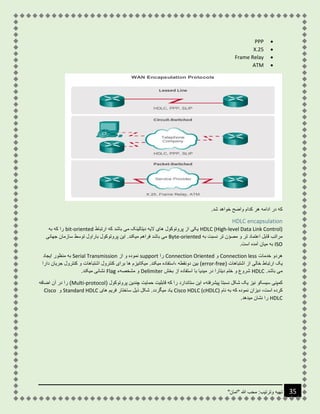

HDLC encapsulation
HDLC (High-level Data Link Control)‫ارتباط‬ ‫که‬ ‫باشد‬ ‫می‬ ‫دیتالینک‬ ‫الیه‬ ‫های‬ ‫پروتوکول‬ ‫از‬ ‫یکی‬bit-oriented‫به‬ ‫که‬ ‫را‬
‫به‬ ‫نسبت‬ ‫تر‬ ‫مصؤن‬ ‫و‬ ‫تر‬ ‫اعتماد‬ ‫قابل‬ ‫مراتب‬Byte-oriented‫جهانی‬ ‫سازمان‬ ‫توسط‬ ‫باراول‬ ‫پروتوکول‬ ‫این‬ .‫میکند‬ ‫فراهم‬ ‫باشد‬ ‫می‬
ISO.‫است‬ ‫آمده‬ ‫میان‬ ‫به‬
‫خدمات‬ ‫هردو‬Connection less‫و‬Connection Oriented‫را‬support‫از‬ ‫و‬ ‫نموده‬Serial Transmission‫ایجاد‬ ‫منظور‬ ‫به‬
‫یک‬( ‫اشتباهات‬ ‫از‬ ‫خالی‬ ‫ارتباط‬error-free، ‫دونقطه‬ ‫بین‬ )‫دارا‬ ‫جریان‬ ‫کنترول‬ ‫و‬ ‫اشتباهات‬ ‫کنترول‬ ‫برای‬ ‫ها‬ ‫میکانیزم‬ .‫میکند‬ ‫استفاده‬
.‫باشد‬ ‫می‬HDLC‫بخش‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫میدیا‬ ‫در‬ ‫دیتارا‬ ‫ختم‬ ‫و‬ ‫شروع‬Delimiter‫مشخصهء‬ ‫و‬Flag.‫میکند‬ ‫نشانی‬
‫این‬ ‫پیشرفتهء‬ ‫نسبتا‬ ‫شکل‬ ‫یک‬ ‫نیز‬ ‫سیسکو‬ ‫کمپنی‬( ‫پروتوکول‬ ‫چندین‬ ‫حمایت‬ ‫قابلیت‬ ‫که‬ ‫را‬ ‫ستاندارد‬Multi-protocol‫اضافه‬ ‫آن‬ ‫در‬ ‫را‬ )
‫نام‬ ‫به‬ ‫که‬ ‫نموده‬ ‫دیزان‬ ،‫است‬ ‫کرده‬Cisco HDLC (cHDLC).‫میگردد‬ ‫یاد‬‫های‬ ‫فریم‬ ‫ساختار‬ ‫ذیل‬ ‫شکل‬Standard HDLC‫و‬Cisco
HDLC.‫میدهد‬ ‫نشان‬ ‫را‬

HDLC Frame Types
‫های‬ ‫فریم‬ ‫عموم‬ ‫طور‬HDLC‫فیلد‬ ‫از‬‫های‬Flag،Address،Control،Data Unit،FCS‫و‬Flag‫استثنایی‬ ‫به‬ ‫که‬ ‫میشوند‬ ‫ساخته‬
‫فیلد‬Control،‫انواع‬ ‫که‬ ‫دارند‬ ‫فرق‬ ‫هم‬ ‫از‬ ‫کنترول‬ ‫فیلد‬ ‫در‬ ‫ولی‬ .‫باشند‬ ‫می‬ ‫فارمت‬ ‫نوع‬ ‫یک‬ ‫دارای‬ ‫ها‬ ‫فیلد‬ ‫سایر‬HDLC Frame‫به‬ ‫را‬
‫از‬ ‫فیلد‬ ‫هر‬ ‫ما‬ .‫آرند‬ ‫می‬ ‫میان‬HDLC Frame‫میک‬ ‫تعریف‬ ‫ذیال‬ ‫را‬.‫نیم‬
Flag:‫فیلد‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫فریم‬ ‫هر‬ ‫ختم‬ ‫و‬ ‫شروع‬8 bit‫نام‬ ‫به‬ ‫که‬Flag‫و‬ ‫شروع‬ ‫وسایل‬ ،‫فیلد‬ ‫این‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫میگردد‬ ‫نشانی‬ ‫میگردد‬ ‫یاد‬
‫برای‬ ‫و‬ ‫میفهمند‬ ‫را‬ ‫فریم‬ ‫ختم‬error-checking‫ختم‬ ‫البته‬ .‫میگردد‬ ‫استفاده‬Flag‫شروع‬ ‫از‬ ‫عبارت‬ ‫فریم‬ ‫یک‬ ‫در‬Flag‫آن‬ ‫بعدی‬ ‫درفریم‬
.‫است‬
Address‫ذخیرهء‬ ‫منظور‬ ‫به‬ ‫فریم‬ ‫از‬ ‫بخش‬ ‫این‬ :Secondary Station‫ادرس‬ ، ‫مشخص‬ ‫آدرس‬ ‫میتواند‬ ‫و‬ ‫میگردد‬ ‫استفاده‬ ‫فریم‬ ‫بعدی‬
‫آدرس‬ ‫یاهم‬ ‫و‬ ‫گروپ‬Broadcast.‫است‬ ‫بایت‬ ‫دو‬ ‫یا‬ ‫و‬ ‫یک‬ ‫هم‬ ‫آن‬ ‫وسایز‬ ‫درخودجادهد‬ ‫را‬
Control‫نوع‬ ‫به‬ ‫نظر‬ ‫فیلد‬ ‫این‬ ‫های‬ ‫فارمت‬ :HDLC Frame‫وا‬ ‫در‬ ‫که‬ ‫دارد‬ ‫فرق‬ ‫هم‬ ‫از‬‫فارمت‬ ‫چگونگی‬ ‫به‬ ‫نظر‬ ‫که‬ ‫بگوییم‬ ‫میتوانیم‬ ‫قع‬
‫های‬ ‫فریم‬ ‫انواع‬ ، ‫فیلد‬ ‫این‬HDLC.‫است‬ ‫فارمت‬ ‫نوع‬ ‫سه‬ ‫دارای‬ ‫فیلد‬ ‫این‬ .‫آید‬ ‫می‬ ‫میان‬ ‫به‬
Information Frame (I Frame):‫نوع‬ ‫این‬HDLC Frame Format‫و‬ ‫باال‬ ‫های‬ ‫الیه‬ ‫معلومات‬ ‫بخش‬ ‫شامل‬control
information‫فریم‬ ‫هر‬ ‫ودر‬ .‫باشد‬ ‫می‬Sequence Number)‫مسلسل‬ ‫(نمبر‬.‫میکند‬ ‫دریافت‬ ‫و‬ ‫وارسال‬ ‫نموده‬ ‫ضمیمه‬ ‫را‬
‫در‬ ‫بنأ‬ ‫میشوند‬ ‫داده‬ ‫تشخیص‬ ‫قبلی‬ ‫یا‬ ‫و‬ ‫بعدی‬ ‫های‬ ‫فریم‬ ‫مسلسل‬ ‫نمبر‬ ‫همین‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫که‬error checking‫اهمیت‬ ‫زیاد‬
‫از‬ ‫وبرعالوه‬ .‫دارد‬bit‫نام‬ ‫به‬ ‫دیگری‬poll final (P/F)‫ختم‬ ‫بیت‬ ‫این‬ ‫که‬ ‫میکند‬ ‫استفاده‬ ‫نیز‬‫ها‬ ‫فریم‬ ‫ختم‬ ‫ویا‬ ‫ها‬ ‫مسلسل‬ ‫نمبر‬
.‫میدهد‬ ‫گزارش‬ ‫را‬
Supervisory Frame (S Frame):‫نوع‬ ‫این‬HDLC Frame‫باشد‬ ‫نمی‬ ‫شامل‬ ‫را‬ ‫معلومات‬ ‫وسایر‬ ‫باال‬ ‫های‬ ‫الیه‬ ‫معلومات‬
‫شامل‬ ‫ولی‬control information‫های‬ ‫فریم‬ ‫نوع‬ ‫این‬ .‫باشد‬ ‫می‬HDLC‫آوردن‬ ‫در‬ ‫تعلیق‬ ‫حالت‬ ‫به‬ ‫و‬ ‫درخواست‬ ‫به‬ ‫قادر‬
‫انتقال‬.‫باشند‬ ‫می‬ ‫وضعیت‬ ‫یک‬ ‫گزارش‬ ،
Unnumbered Frame(U Frame):‫های‬ ‫فریم‬ ‫نوع‬ ‫این‬HDLC‫از‬ ‫بعضی‬ ‫ودر‬ ‫بوده‬ ‫کنترول‬ ‫برای‬ ‫معلومات‬ ‫شامل‬U
Frame‫سایز‬ ‫ممکن‬ ‫ها‬ ‫فریم‬ ‫این‬ ‫فنکش‬ ‫نوع‬ ‫به‬ ‫نظر‬ ‫و‬ .‫باشند‬ ‫نمی‬ ‫مسلسل‬ ‫ولی‬ ‫میگیریند‬ ‫جای‬ ‫نیز‬ ‫باال‬ ‫های‬ ‫الیه‬ ‫معلومات‬ ‫ها‬
.‫باشند‬ ‫بایت‬ ‫دو‬ ‫یا‬ ‫و‬ ‫یک‬ ‫آن‬

Data‫ذخیرهء‬ ‫منظور‬ ‫به‬ ‫فیلد‬ ‫این‬ :PIU (Path information Unit)‫یا‬ ‫و‬XID (Exchange Identification).‫میگردد‬ ‫استفاده‬
FCS (Frame check Sequence)‫ختم‬ ‫ذخیرهء‬ ‫برای‬ ‫فیلد‬ ‫این‬ :Flag‫عملیهء‬ ‫نتیجه‬ ‫ذخیره‬ ‫برای‬ ‫همچنین‬ ‫و‬CRC‫که‬ .‫میگردد‬ ‫استفاده‬
‫برای‬error checking‫می‬ ‫استفاده‬‫هردو‬ ‫در‬ ‫که‬ .‫گردد‬station‫محاسبات‬CRC‫که‬ ‫است‬ ‫معنی‬ ‫بدین‬ ‫باشد‬ ‫یکسان‬ ‫اگر‬ ‫گرفته‬ ‫صورت‬
.‫است‬ ‫یافته‬ ‫انتقال‬ ‫درست‬ ‫بصورت‬ ‫دیتا‬
Protocol‫چون‬ :Cisco HDLC‫های‬ ‫فریم‬ ‫ینرو‬ ‫از‬ ‫کند‬ ‫کار‬ ‫زیادی‬ ‫های‬ ‫پروتوکول‬ ‫و‬ ‫ها‬ ‫ستاندارد‬ ‫با‬ ‫است‬ ‫قادر‬cHDLC‫به‬ ‫فیلد‬ ‫ازاین‬
‫ب‬ ‫پروتوکول‬ ‫نوع‬ ‫ذخیرهء‬ ‫منظور‬.‫میکند‬ ‫استفاده‬ ‫شده‬ ‫گرفته‬ ‫کار‬ ‫ه‬
‫سازی‬ ‫عیار‬HDLC encapsulation
‫در‬ ‫میدانیم‬ ‫طوریکه‬Synchronous Serial Lines‫از‬ ‫ها‬HDLC encapsulation‫منحیث‬Default encapsulation‫استفاده‬
‫وسیلهء‬ ‫دو‬ ‫بخواهیم‬ ‫ما‬ ‫درصورتیکه‬ ‫بنأ‬ .‫میگردد‬cisco‫شکل‬ ‫به‬ ‫را‬point-to-point‫یا‬leased line‫باه‬‫درینصورت‬ ‫کنیم‬ ‫وصل‬ ‫م‬
‫از‬ ‫عادی‬ ‫بصورت‬HDLC encapsulation‫وسیلهء‬ ‫یک‬ ‫به‬ ‫اگر‬ ‫ولی‬ ‫میکند‬ ‫استفاده‬Non-Cisco Device‫از‬ ‫درینصورت‬ ‫شویم‬ ‫وصل‬
PPP encapsulation.‫میگیرد‬ ‫صورت‬ ‫استفاده‬
‫سازی‬ ‫عیار‬ ‫برای‬HDLC encapsulation‫از‬ ‫استفاده‬ ‫با‬ ‫سپس‬ ‫و‬ ‫شده‬ ‫مربوطه‬ ‫انترفس‬ ‫داخل‬ ‫اوال‬hdlc encapsulation‫این‬
:‫ذیل‬ ‫طور‬ .‫میکنیم‬ ‫عیار‬ ‫را‬ ‫پروتوکول‬
( ‫زدایی‬ ‫اشکال‬ ‫برای‬troubleshooting‫های‬ ‫دستور‬ ‫از‬ ‫هم‬ ‫مانیتورینگ‬ ‫و‬ )show interface serial #‫و‬show controller
serial #.‫میگیرد‬ ‫صورت‬ ‫استفاده‬

‫با‬ ‫معرفی‬PPP
‫خواندیم‬ ‫قبلی‬ ‫مبحث‬ ‫در‬ ‫چنانچه‬HDLC encapsulation‫د‬ ‫بین‬ ‫صرف‬‫وسیلهء‬ ‫و‬.‫بود‬ ‫استفاده‬ ‫قابل‬ ‫سیسکو‬‫داشته‬ ‫نیاز‬ ‫ما‬ ‫درصورتیکه‬
‫روتر‬ ‫یک‬ ‫به‬ ‫که‬ ‫باشیم‬Non-Cisco Device‫از‬ ‫درینصورت‬ ‫گردیم‬ ‫وصل‬PPP(Point-to-Point Protocol) encapsulation
( ‫تطابق‬ ‫ها‬ ‫هاردویر‬ ‫مختلف‬ ‫انواع‬ ‫با‬ ‫پروتوکول‬ ‫این‬ ‫که‬ ‫میکنیم‬ ‫استفاده‬compatibility‫وانواع‬ .‫دارد‬ ‫خوب‬ )‫را‬ ‫ها‬ ‫هاردویر‬ ‫مختلف‬
support.‫کند‬ ‫می‬
PPP encapsulation‫های‬ ‫درلینک‬ ‫پراهمیت‬ ‫و‬ ‫ستاندارد‬ ‫روش‬Serial Cable،Phone Lines،trunk lines،Cellular
Telephone.‫دارد‬ ‫دوم‬ ‫الیهء‬ ‫پروتوکولهای‬ ‫سایر‬ ‫به‬ ‫نسبت‬ ‫زیادی‬ ‫ویژگیهای‬ .‫باشد‬ ‫می‬ ‫استفاده‬ ‫قابل‬ ‫غیره‬ ‫و‬
PPP‫لین‬ ‫پیوسته‬ ‫بصورت‬‫را‬ ‫ک‬Monitor‫تعداد‬ ‫که‬ ‫درصورت‬ ‫میکند‬ ‫کنترول‬ ‫و‬error‫اتومات‬ ‫بصورت‬ ‫شود‬ ‫زیاد‬ ‫لینک‬ ‫دریک‬ ‫ها‬
‫را‬ ‫مذکور‬ ‫لینک‬down‫های‬ ‫پروتوکول‬ ‫از‬ ‫وهمچنین‬ .‫میکند‬PAP‫و‬CHAP‫منظور‬ ‫به‬authentication.‫مینماید‬ ‫استفاده‬
PPP:‫است‬ ‫شده‬ ‫ساخته‬ ‫ذیل‬ ‫اساسی‬ ‫بخش‬ ‫سه‬ ‫از‬
HDLC-Like‫برای‬ ‫که‬encapsulate‫روی‬ ‫دیتا‬ ‫کردن‬Point-to-Point Links.‫میگردد‬ ‫استفاده‬
LCP (Link Control Protocol)‫سازی‬ ‫عیار‬ ‫و‬ ‫ایجاد‬ ‫برای‬ ‫که‬Data Link Connection.‫میگردد‬ ‫استفاده‬
NCPs(Network Control Protocols)‫عیارسازی‬ ‫و‬ ‫ایجاد‬ ‫برای‬ :Control Protocol‫شبکه‬ ‫الیه‬ ‫مختلف‬ ‫های‬
(Network Layer‫استف‬ )‫یعنی‬ .‫میگردد‬ ‫اده‬PPP‫شبکه‬ ‫الیه‬ ‫کنترول‬ ‫مختلف‬ ‫پروتوکول‬ ‫چندین‬ ‫از‬ ‫که‬ ‫میدهد‬ ‫اجازه‬ ‫ما‬ ‫به‬
‫این‬ ‫که‬ ‫کند‬ ‫استفاده‬control protocol:‫از‬ ‫عبارتند‬ ‫ها‬Internet Protocol Control،AppleTalk Control
Protocol،SNA Control Protocol.‫وغیره‬

PPP Layered Architecture
Layered Architecture‫ویا‬ ‫مادل‬ ‫از‬ ‫عبارت‬Blueprints‫های‬ ‫الیه‬ ‫پروتوکولهای‬ ‫ارتباط‬ ‫دادن‬ ‫نشان‬ ‫برای‬ ‫که‬ ‫باشد‬ ‫می‬ )‫کار‬ ‫(طرح‬
‫ذیل‬ ‫شکل‬ .‫میگردد‬ ‫استفاده‬ ‫مختلف‬Layered Architecture‫پروتوکول‬PPP‫مادل‬ ‫در‬ ‫را‬OSI.‫میدهد‬ ‫نشان‬
‫میتوانیم‬ ‫ما‬ ‫فزیکی‬ ‫الیهء‬ ‫در‬ ‫فوق‬ ‫شکل‬ ‫قرار‬PPP‫ها‬ ‫لینک‬ ‫روی‬ ‫را‬:‫چون‬ ‫مختلف‬ ‫ی‬
Synchronous and Asynchronous Serial
HSSI
ISDN
.‫کنیم‬ ‫سازی‬ ‫عیار‬ ‫وغیره‬
‫های‬ ‫فنکشن‬ ‫اکثر‬PPP‫و‬ ‫دیتالینک‬ ‫الیهء‬ ‫در‬Network Layer‫پروتوکول‬ ‫دو‬ ‫از‬ ‫استفاده‬ ‫با‬NCP‫و‬LCP.‫میگیرد‬ ‫صورت‬
LCP‫از‬ ‫مهم‬ ‫بخش‬PPP‫که‬ ‫باشد‬ ‫می‬‫تنظیم‬ ‫مسؤل‬PPP Connection‫پارامتر‬ ‫وسایر‬‫ازقبیل‬ ‫آن‬ ‫های‬Authentication‫درالیه‬
‫دیتالینک‬‫ختم‬ ‫وظیفهء‬ ‫وهمچنین‬ .‫است‬PPP Connection.‫باشد‬ ‫می‬ ‫دارا‬ ‫نیز‬ ‫را‬‫کنترول‬ ، ‫ها‬ ‫پاکت‬ ‫سایز‬ ‫تعیین‬ ‫برای‬ ‫وبرعالوه‬
Error‫زمانیکه‬ ‫ها‬ ‫لینک‬ ‫تشخیص‬ ‫و‬ ‫وتعیین‬ ، ‫ها‬ ‫لینک‬ ‫ختم‬ ، ‫ها‬Fail.‫میگردد‬ ‫استفاده‬ ‫نیز‬ ،‫میگردد‬ ‫ایجاد‬ ‫ویا‬
‫همین‬ ‫وبه‬‫ترتیب‬NCP‫و‬ ‫کنترول‬ ‫مسؤل‬Handle.‫باشد‬ ‫می‬ ‫باال‬ ‫های‬ ‫الیه‬ ‫پروتوکولهای‬ ‫کردن‬‫چون‬PPP‫چندین‬ ‫کردن‬ ‫عمل‬ ‫اجازهء‬
‫هر‬ ‫برای‬ ‫ازینرو‬ ‫میدهد‬ ‫ارتباطی‬ ‫لینک‬ ‫یک‬ ‫در‬ ‫را‬ ‫شبکه‬ ‫الیه‬ ‫پروتوکول‬Network Protocol‫پروتوکول‬ ، ‫شده‬ ‫گرفته‬ ‫کار‬ ‫به‬PPP‫از‬
NCP.‫میکند‬ ‫استفاده‬ ‫جداگانه‬
PPP Frame Structure
‫های‬ ‫فریم‬ ‫ساختار‬PPP‫به‬ ‫زیاد‬ ‫شباهت‬HDLC:‫است‬ ‫شده‬ ‫ساخته‬ ‫ذیل‬ ‫فیلد‬ ‫شش‬ ‫از‬ ‫مجموعی‬ ‫بطور‬ ‫و‬ ‫داشته‬
Flag:‫فریمهای‬ ‫ختم‬ ‫و‬ ‫شروع‬ ‫نشاندهنده‬PPP.‫باشد‬ ‫می‬
Address‫آدرس‬ ‫ذخیرهء‬ ‫برای‬ :Broadcast‫برخالف‬ ‫فیلد‬ ‫این‬ .‫میگردد‬ ‫استفاده‬Address field‫در‬HDLC‫های‬ ‫آدرس‬
‫یاگروپی‬ ‫و‬ ‫مشخص‬.‫نمیکند‬ ‫ذخیره‬ ‫را‬
Control‫ب‬ ‫می‬ ‫شامل‬ ‫را‬ ‫مسلسل‬ ‫باینری‬ ‫عدد‬ ‫یک‬ ‫فیلد‬ ‫این‬ :.‫میگردد‬ ‫اضافه‬ ‫انتقال‬ ‫از‬ ‫قبل‬ ‫ها‬ ‫فریم‬ ‫در‬ ‫که‬ ‫اشد‬
Protocol‫آن‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫که‬ ‫را‬ ‫پروتوکول‬ :encapsulation.‫میکند‬ ‫مشخص‬ ‫گرفته‬ ‫صورت‬
Data.‫میدهد‬ ‫تشکیل‬ ‫را‬ ‫دیتا‬ ‫بخش‬ :
FCS:‫فیلد‬16 bit‫به‬ ‫که‬ ‫باشد‬ ‫می‬.‫میگردد‬ ‫استفاده‬ ‫شده‬ ‫واقع‬ ‫اشتباهات‬ ‫بررسی‬ ‫منظور‬
‫های‬ ‫فریم‬ ‫ساختار‬ ‫ذیل‬ ‫شکل‬PPP.‫میدهد‬ ‫نشان‬ ‫بایت‬ ‫حسب‬ ‫بر‬ ‫آن‬ ‫سایزهای‬ ‫با‬ ‫همراه‬ ‫را‬

‫ایجاد‬PPP Session
‫یک‬ ‫ایجاد‬ ‫برای‬PPP Session:‫میگردد‬ ‫طی‬ )‫(روتر‬ ‫وسیله‬ ‫دو‬ ‫بین‬ ‫ذیل‬ ‫مراحل‬
:‫یک‬ ‫مرحله‬‫درنخست‬LCP‫یک‬Connection‫نمود‬ ‫باز‬ ‫را‬( ‫مذاکره‬ ‫به‬ ‫حاضر‬ ‫آیا‬ ‫که‬ ‫میخواهد‬ ‫مقابل‬ ‫سمت‬ ‫از‬ ‫و‬ ‫ه‬negotiate‫است‬ )
‫هم‬ ‫مقابل‬ ‫سمت‬ ‫که‬ ‫میگردد‬ ‫تکمیل‬ ‫زمانی‬ ‫مرحله‬ ‫واین‬ .‫ویاخیر‬Configuration-Acknowledgment Frame‫وسیلهء‬ ‫به‬ ‫باره‬ ‫دو‬ ‫را‬
.‫بفرستد‬ ‫اولی‬
:‫دوم‬ ‫مرحله‬LCP( ‫لینک‬ ‫کیفیت‬ ‫آیا‬ ‫که‬ ‫میکند‬ ‫بررسی‬Link Quality‫شده‬ ‫ایجاد‬ )‫را‬ ‫شبکه‬ ‫الیه‬ ‫پروتوکولهای‬ ‫بتوان‬ ‫که‬ ‫است‬ ‫حدی‬ ‫به‬
‫ویاخیر؟‬ ‫کند‬ ‫حمایت‬
‫درینصورت‬ ‫باشد‬ ‫شده‬ ‫تکمیل‬ ‫موفقانه‬ ‫دوم‬ ‫مرحله‬ ‫درصورتیکه‬ :‫سوم‬ ‫مرحله‬LCP‫یک‬ ‫شبکه‬ ‫الیه‬ ‫پروتوکول‬ ‫هر‬ ‫برای‬NCP‫را‬
‫و‬ ‫عیارسازی‬Configure‫ترتیب‬ ‫وبدین‬ .‫میکند‬Session.‫میگردد‬ ‫برقرار‬

LCP Operation
‫گف‬ ‫طوریکه‬‫وظیفهء‬ ‫تیم‬LCP، ‫ایجاد‬ ‫برای‬ ‫تدارکات‬ ‫تهیه‬ ‫و‬ ‫ها‬ ‫فریم‬ ‫تبادل‬ ‫از‬ ‫عبارت‬‫ختم‬ ‫و‬ ‫نگهداری‬Link.‫باشد‬ ‫می‬‫سه‬ ‫یعنی‬
Operation‫پروتوکول‬ ‫اصلی‬LCP:‫از‬ ‫است‬ ‫عبارت‬
link-establishment
link maintenance
link-termination
Link-establishment:‫ا‬ ‫با‬ ‫ذیل‬ ‫های‬ ‫فریم‬ ‫تبادلهء‬ ‫طی‬ ‫ها‬ ‫لینک‬‫از‬ ‫ستفاده‬LCP( .‫میگردد‬ ‫وعیارسازی‬ ‫ایجاد‬configure-
request, configure-ACK, Configure-Nak‫و‬configure-Reject)
‫ایجاد‬ ‫برای‬link‫اوال‬configure-Request message‫این‬ ‫که‬ .‫میگردد‬ ‫ارسال‬ ‫مقابل‬ ‫وسیلهء‬ ‫به‬message‫برای‬ ‫ها‬ ‫پارامتر‬ ‫شامل‬
‫جمله‬ ‫از‬ ‫ارتباط‬ ‫برقراری‬‫ها‬ ‫پروتوکول‬‫و‬authentication parameters.‫باشد‬ ‫می‬( ‫مقابل‬ ‫وسیلهء‬responder‫پراسس‬ ‫از‬ ‫پس‬ )
‫فریم‬ ‫باشد‬ ‫قبول‬ ‫قابل‬ ‫مذکور‬ ‫فریم‬ ‫اگر‬ ‫طوریکه‬ .‫میگیرد‬ ‫تصمیم‬ ‫آن‬ ‫محتویات‬ ‫دین‬ ‫و‬ ‫مذکور‬ ‫فریم‬configure-Ack‫بعدا‬ ‫که‬ .‫میفرستد‬ ‫را‬
‫مرحلهء‬ ‫شامل‬ ‫پراسه‬authentication( ‫فریم‬ ‫اگر‬ ‫ولی‬ .‫میگردد‬configure request‫توسط‬ )responder‫نشد‬ ‫شناخته‬‫آن‬ ‫در‬
‫فریم‬ ‫صورت‬configure-Nak‫یا‬configure-Reject.‫میگردد‬ ‫ارسال‬
Link-Maintenance‫شده‬ ‫ایجاد‬ ‫های‬ ‫لینک‬ :‫که‬ ‫گردد‬ ‫نگهداری‬ ‫باید‬LCP:‫میکند‬ ‫استفاده‬ ‫ذیل‬ ‫های‬ ‫فریم‬ ‫از‬ ‫امر‬ ‫این‬ ‫برای‬
Code-Reject or Protocol Reject:‫ا‬ ‫زمانی‬ ‫فریم‬ ‫این‬‫که‬ ‫میگردد‬ ‫تبادله‬ ‫رسال‬LCP‫دارای‬ ‫که‬ ‫را‬ ‫فریم‬ ‫یک‬Frame type‫ناشناخته‬
‫یا‬ ‫و‬Bad Frame( ‫بازتاب‬ ‫را‬ ‫فوق‬ ‫حالت‬ ‫دفعتا‬ ‫که‬ .‫کند‬ ‫یافت‬ ‫در‬ ‫باشد‬feedback.‫میدهد‬ )
Echo-Request and echo-Reply:‫برای‬ ‫فریم‬ ‫دو‬ ‫این‬Test.‫میگردد‬ ‫تبادله‬ ‫شده‬ ‫ایجاد‬ ‫لینک‬ ‫نمودن‬
Link Termination‫بعد‬ :، ‫دیتا‬ ‫انتقال‬ ‫ختم‬ ‫از‬LCP‫را‬ ‫شده‬ ‫ایجاده‬ ‫لینک‬ ‫تا‬ ‫دارد‬ ‫نیاز‬Terminate.‫کند‬ ‫ویاختم‬‫با‬ ‫امرهم‬ ‫این‬ ‫که‬
‫فریم‬ ‫دو‬ ‫تبادل‬ ‫از‬ ‫استفاده‬Terminate-Request‫و‬Terminate-Ack.‫میگیرد‬ ‫صورت‬

.‫میدهد‬ ‫نشان‬ ‫را‬ ‫الذکر‬ ‫فوق‬ ‫عمل‬ ‫سه‬ ‫هر‬ ‫ذیل‬ ‫شکل‬
LCP Packets
‫های‬ ‫پاکت‬LCP‫س‬ ‫ذیل‬ ‫های‬ ‫بخش‬ ‫از‬.‫است‬ ‫شده‬ ‫اخته‬
LCP Code‫های‬ ‫پاکت‬ ‫نوعیت‬ ‫تعیین‬ ‫برای‬ ‫فیلد‬ ‫این‬ :LCP‫های‬ ‫پاکت‬ ‫مختلف‬ ‫انواع‬ ‫طوریکه‬ ‫میگردد‬ ‫استفاده‬LCP‫قبیل‬ ‫از‬configure-
request،configure-reply،echo-request‫یک‬ ‫دارای‬ ‫کدام‬ ‫هر‬ ‫وغیره‬code‫جا‬ ‫بخش‬ ‫این‬ ‫در‬ ‫که‬ .‫باشد‬ ‫می‬ ‫عدد‬ ‫جنس‬ ‫از‬
.‫میگیرد‬
Identifier‫ا‬ :‫های‬ ‫پاکت‬ ‫سازی‬ ‫هماهنگ‬ ‫و‬ ‫دادن‬ ‫مطابقت‬ ‫منظور‬ ‫به‬ ‫فیلد‬ ‫ین‬request‫و‬reply.‫میگردد‬ ‫استفاده‬
Length.‫میگیرد‬ ‫جا‬ ‫درآن‬ ‫ها‬ ‫پاکت‬ ‫مجموعی‬ ‫سایز‬ ‫یعنی‬ ‫میگردد‬ ‫استفاه‬ ‫ها‬ ‫پاکت‬ ‫سایز‬ ‫کردن‬ ‫مشخص‬ ‫منظور‬ ‫به‬ ‫فیلد‬ ‫این‬ :

‫ذیل‬ ‫جدول‬LCP Code.‫میدهد‬ ‫نشان‬ ‫هارا‬
PPP configuration options
PPP.‫میگردد‬ ‫سازی‬ ‫عیار‬ ‫ذیل‬ ‫مقاصد‬ ‫از‬ ‫یکی‬ ‫به‬ ‫معموال‬
‫ایجاد‬authenctication‫های‬ ‫پروتوکول‬ ‫از‬ ‫استفاده‬ ‫با‬
PAP‫و‬CHAP
( ‫سازی‬ ‫فشرده‬compression)‫پروتوکول‬ ‫از‬ ‫استفاده‬ ‫با‬
‫های‬Stacker‫و‬Predictor
Multilink‫یا‬‫افزایش‬ ‫منظور‬ ‫به‬ ‫چینل‬ ‫چندین‬ ‫کردن‬ ‫یکجا‬
‫های‬ ‫شبکه‬ ‫ظرفیت‬WAN
‫قرار‬:‫ذیل‬ ‫شکل‬
‫مورد‬ ‫تفصیل‬ ‫به‬ ‫بعدی‬ ‫صفحات‬ ‫در‬ ‫را‬ ‫الذکر‬ ‫فوق‬ ‫مورد‬ ‫سه‬ ‫هر‬ ‫که‬
.‫میدهیم‬ ‫قرار‬ ‫بحث‬

NCP Explained
‫پراسهء‬ ‫تکمیل‬ ‫و‬ ‫لینک‬ ‫ایجاد‬ ‫از‬ ‫بعد‬authentication‫توسط‬LCP‫پروتوکول‬ ،NCP‫را‬ ‫شبکه‬ ‫الیه‬ ‫های‬ ‫پروتوکول‬ ‫تا‬ ‫دارد‬ ‫وظیفه‬
.‫نماید‬ ‫کنترول‬ ‫و‬ ‫نموده‬ ‫مشخص‬NCP‫برای‬ ‫اساسا‬ ‫هرچند‬‫پروتوکول‬IP‫را‬ ‫شبکه‬ ‫الیهء‬ ‫های‬ ‫پروتوکول‬ ‫تمام‬ ‫میتوانند‬ ‫ولی‬ ‫شده‬ ‫دیزاین‬
.‫کند‬ ‫حمایت‬‫به‬ ‫پروتوکول‬ ‫هر‬ ‫حالت‬ ‫درین‬ ‫که‬ ‫کند‬ ‫حمایت‬ ‫را‬ ‫پروتوکول‬ ‫چندین‬ ‫میتواند‬ ‫همزمان‬ ‫حتی‬NCP‫مراجعه‬ ‫خودش‬ ‫مربوط‬
:‫از‬ ‫است‬ ‫عبارت‬ ‫شبکه‬ ‫الیهء‬ ‫های‬ ‫پروتوکول‬ ‫ترین‬ ‫معمول‬ .‫میکند‬IP،IPx،Appletalk‫وغ‬.‫یره‬
‫پروتوکول‬ ‫توسط‬ ‫لینک‬ ‫اندازی‬ ‫وراه‬ ‫ایجاد‬ ‫از‬ ‫بعد‬ :‫مثال‬ ‫عنوان‬ ‫به‬LCP‫از‬ ‫درصورتیکه‬ ،IP‫پروتوکول‬ ‫کنیم‬ ‫استفاده‬NCP‫دارد‬ ‫وظیفه‬
‫های‬ ‫فریم‬ ‫که‬IPCP (IP Control Protocol)‫که‬ .‫کند‬ ‫تبادله‬ ‫را‬IPCP Messages‫فعال‬ ‫غیر‬ ‫و‬ ‫سازی‬ ‫فعال‬ ، ‫عیارسازی‬ ‫مسؤل‬
‫وس‬ ‫دو‬ ‫هر‬ ‫در‬ ‫ها‬ ‫لینک‬ ‫سازی‬‫ازتبادلهء‬ ‫پس‬ ‫که‬ .‫باشد‬ ‫می‬ ‫مقابل‬ ‫یلهء‬.‫باشد‬ ‫می‬ ‫استفاده‬ ‫قابل‬ ‫لینک‬ ‫ها‬ ‫مسیج‬ ‫این‬
PPP configuration
PPP configuration Option
‫از‬ ‫که‬ ‫کردیم‬ ‫عرض‬ ‫قبال‬ ‫چنانچه‬LCP‫قبیل‬ ‫از‬ ‫مختلفی‬ ‫نیازمندیهای‬ ‫رفع‬ ‫منظور‬ ‫به‬authentication،Compression‫و‬Multilink
‫میگردد‬ ‫استفاده‬PPP‫نی‬‫از‬ ‫ز‬LCP Option:‫میکند‬ ‫استفاده‬ ‫ذیل‬ ‫های‬
Authentication‫از‬ ‫استفاده‬ ‫با‬ ‫که‬ ‫روتر‬ ‫دو‬ ‫یعنی‬ :PPP‫تبادلهء‬ ‫به‬ ‫نیاز‬ ‫اند‬ ‫گردیده‬ ‫وصل‬ ‫باهم‬Authentication
message‫بخش‬ ‫درین‬ ‫که‬ .‫دارند‬LCP‫های‬ ‫پروتوکول‬ ‫از‬PAP (Password Authentication protocol)‫و‬
CHAP(Challenge Handshake Authentication protocol)‫مورد‬ ‫تفصیل‬ ‫به‬ ‫بعدی‬ ‫بخش‬ ‫در‬ ‫که‬ ‫میگردد‬ ‫استفاده‬
.‫میگیرد‬ ‫قرار‬ ‫مطالعه‬
Compression( ‫فشرده‬ ‫باید‬ ‫معلومات‬ ، ‫دیتا‬ ‫انتقال‬ ‫از‬ ‫قبل‬ ‫یعنی‬ :)‫سازی‬ ‫(فشرده‬compress‫منظور‬ ‫این‬ ‫برای‬ ‫که‬ ‫گردد‬ )
LCP‫های‬ ‫پروتوکول‬ ‫از‬Stacker‫و‬Predictor‫باید‬ ‫البته‬ .‫میکند‬ ‫استفاده‬‫سازی‬ ‫فعال‬ ‫که‬ ‫باشیم‬ ‫داشته‬ ‫خاطر‬ ‫به‬
compression‫به‬ ‫نیاز‬ ‫باشد‬ ‫شده‬ ‫فشرده‬ ‫ازقبل‬ ‫ها‬ ‫فایل‬ ‫درمواردیکه‬ ‫ازینرو‬ ‫میگذارد‬ ‫منفی‬ ‫تأثیر‬ ‫ها‬ ‫سیستم‬ ‫عملکرد‬ ‫باالی‬
.‫نداریم‬ ‫آن‬ ‫دوباره‬ ‫سازی‬ ‫فشرده‬
Error detection:‫تشخیص‬ ‫برای‬error( ‫لینک‬ ‫کیفیت‬ ‫نگهداری‬ ‫و‬ ‫ها‬Link Quality‫های‬ ‫ازفیلد‬ )Link Quality‫و‬
Magic Numbbber.‫میگردد‬ ‫استفاده‬

Multi Link:( ‫های‬ ‫نام‬ ‫به‬ ‫که‬ ‫ویژگی‬ ‫این‬Multilink PPP،MPPP،MP‫و‬MLP‫سازی‬ ‫مهیا‬ ‫برای‬ ‫میگردد‬ ‫یاد‬ ‫هم‬ )
‫خاصیت‬Load balancing‫های‬ ‫لینک‬ ‫تمام‬ ‫در‬serial‫و‬ISDN‫خاصیت‬ ‫با‬ ‫یعنی‬ ‫میگردد‬ ‫استفاده‬ ‫روتر‬Load balancing
‫ها‬ ‫روتر‬‫فزیکی‬ ‫لینک‬ ‫چندین‬ ‫از‬ ‫را‬ ‫ترافیک‬ ‫که‬ ‫میتوانند‬WAN.‫دهد‬ ‫انتقال‬ ‫و‬ ‫نموده‬ ‫تقسیم‬
PPP callback‫در‬ ‫امنیت‬ ‫باالبردن‬ ‫منظور‬ ‫به‬ :PPP‫این‬ ‫از‬ ‫استفاده‬ ‫با‬ .‫میگردد‬ ‫استفاده‬LCP Option‫میتواند‬ ‫ها‬ ‫روتر‬
‫منحیث‬callback server‫ویا‬callback client.‫نماید‬ ‫استفاده‬
Configuring PPP
‫برای‬‫سازی‬ ‫عیار‬PPP.‫میگیرد‬ ‫صورت‬ ‫استفاده‬ ‫ذیل‬ ‫دستور‬ ‫از‬ ‫انترفس‬ ‫دریک‬
Router#configure terminal
Router(config)#interface serial 0/0
Router(config-if)#encapsulation PPP
‫عادی‬ ‫بصورت‬ ‫که‬ ‫باشیم‬ ‫داشته‬ ‫خاطر‬ ‫به‬encapsulation protocol‫از‬ ‫عبارت‬ ‫سیسکو‬ ‫های‬ ‫روتر‬ ‫درتمام‬HDLC‫ب‬ ‫می‬.‫اشد‬
‫عیارسازی‬ ‫از‬ ‫بعد‬PPP encapsulation‫میتوانیم‬ ‫ما‬Compression method‫ذیل‬ ‫دستور‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫سلایر‬ ‫لینک‬ ‫یک‬ ‫در‬ ‫را‬
.‫کنیم‬ ‫سازی‬ ‫عیار‬ ‫و‬ ‫فعال‬
Router(config-if)#Compress Predictor ‫ویا‬ Stak
‫مامیتوانیم‬Link Quality‫میگی‬ ‫قیمت‬ ‫فیصد‬ ‫صد‬ ‫الی‬ ‫یک‬ ‫از‬ ‫که‬ ‫کنیم‬ ‫تعیین‬ ‫نیز‬ ‫را‬.‫رد‬
Router(config-if)#PPP Quality 80
‫میتوانیم‬ ‫ذیل‬ ‫های‬ ‫دستور‬ ‫از‬ ‫استفاده‬ ‫با‬Load balancing‫و‬ ‫فعال‬ ‫را‬configure.‫نماییم‬
Router(config-if)# PPP Multilink
.‫نماییم‬ ‫مشاهده‬ ‫را‬ ‫فوق‬ ‫تنظیمات‬ ‫میتوانیم‬ ‫ذیل‬ ‫های‬ ‫دستور‬ ‫از‬ ‫استفاده‬ ‫وبا‬
Show ppp multilink
PPP Authentication Protocol
‫که‬ ‫دانستیم‬ ‫قبلی‬ ‫دردروس‬PPP‫از‬LCP‫و‬NCP‫چون‬ ‫مختلفی‬ ‫مقاصد‬ ‫به‬authentication،encryption،Compression
.‫نماید‬ ‫می‬ ‫استفاده‬ ‫وغیره‬‫که‬PPP Authentication‫بصورت‬ ‫که‬ ‫وسیلهء‬ ‫دو‬ ‫هویت‬ ‫تشخیص‬ ‫و‬ ‫تأمین‬ ‫وظیفهء‬peer-to-peer‫باهم‬
‫را‬ ‫میگردد‬ ‫وصل‬‫ارتب‬ ‫ایجاد‬ ‫از‬ ‫قبل‬‫و‬ ‫اط‬،‫لینک‬ ‫روی‬ ‫دیتا‬ ‫انتقال‬.‫باشد‬ ‫می‬ ‫دارا‬‫معلومات‬ ‫اوال‬ ‫متقابل‬ ‫وسیلهء‬ ‫دو‬ ‫عملیه‬ ‫این‬ ‫طی‬ ‫که‬
‫به‬ ‫مربوط‬Authentication(Username)‫پسورد‬ ‫و‬‫ارتباط‬ ‫معلومات‬ ‫این‬ ‫بررسی‬ ‫از‬ ‫وپس‬ .‫میکنند‬ ‫درج‬ ‫را‬PPP.‫میشوند‬ ‫برقرار‬
‫پراسهء‬ ‫البته‬Authentication‫ارتباط‬ ‫در‬PPP‫اختیاری‬‫و‬ .‫باشد‬ ‫می‬‫میتوانیم‬ ‫ما‬PPP‫بدون‬ ‫را‬authentication.‫نماییم‬ ‫سازی‬ ‫فعال‬
‫سازی‬ ‫فعال‬ ‫برای‬ ‫که‬authentication‫پروتوکول‬ ‫دو‬ ‫از‬PAP‫و‬CHAP.‫میگیرد‬ ‫صورت‬ ‫استفاده‬‫آن‬ ‫یک‬ ‫هر‬ ‫تشریح‬ ‫به‬ ‫درذیل‬ ‫که‬
.‫پردازیم‬ ‫می‬

Password Authentication Protocol (PAP)
‫هویت‬ ‫تشخیص‬ ‫برای‬ ‫پروتوکول‬ ‫این‬remote node‫ابتدایی‬ ‫و‬ ‫ساده‬ ‫روش‬ ‫یک‬Two-Way handshake‫طوریکه‬ ‫میکند‬ ‫فراهم‬ ‫را‬
‫مرحلهء‬ ‫تکمیل‬ ‫از‬ ‫پس‬ ‫درآن‬Link establishment‫حاوی‬ ‫که‬ ‫مسیج‬ ‫اوال‬ ،username‫پسورد‬ ‫و‬ppp‫از‬ ‫باشد‬ ‫می‬local router
‫به‬remote router‫در‬ ‫مذکور‬ ‫ونام‬ ‫وپسورد‬ .‫میگردد‬ ‫ارسال‬authentication server‫ب‬ ‫ریموت‬ ‫روتر‬‫سپس‬ ‫و‬ ‫گردیده‬ ‫ررسی‬
accept message‫ویا‬reject message:‫ذیل‬ ‫شکل‬ ‫قرار‬ ‫میدارد‬ ‫میکند‬ ‫ارسال‬ ‫را‬
‫که‬ ‫است‬ ‫ذکر‬ ‫قابل‬ ‫البته‬PAP‫روش‬ ‫یک‬authentication‫درآن‬ ‫چون‬ .‫میدارد‬ ‫ارایه‬ ‫را‬ ‫ناامن‬ ‫و‬ ‫مصؤن‬ ‫غیر‬username‫وپسورد‬
( ‫وخوانا‬ ‫واضح‬ ‫متن‬ ‫بصورت‬plain text.‫میگردد‬ ‫ارسال‬ )‫زیا‬ ‫ازینرو‬‫آن‬ ‫از‬ ‫مجبوریم‬ ‫ذیل‬ ‫درمواردی‬ ‫آنهم‬ ‫با‬ ‫ولی‬ ‫نیست‬ ‫اعتبار‬ ‫مدار‬ ‫د‬
:‫نماییم‬ ‫استفاده‬
Client application‫تنها‬ ‫که‬ ‫زیادی‬ ‫شده‬ ‫نصب‬ ‫های‬PAP‫را‬support.‫نماید‬
‫که‬ ‫درمواردی‬username‫شکل‬ ‫به‬ ‫باید‬ ‫ارگان‬ ‫یک‬ ‫در‬ ‫پسورد‬ ‫و‬plain text.‫گردد‬ ‫تبادله‬
CHAP (Challenge Handshake Authentication Protocol)
‫و‬ ‫مصؤن‬ ‫روشی‬secure( ‫هویت‬ ‫تشخیص‬ ‫برای‬ ‫دیگری‬authentication‫بصورت‬ ‫که‬ ‫وسیلهء‬ ‫دو‬ )peer-to-peer‫وصل‬ ‫باهم‬
‫پروتوکول‬ ‫از‬ ‫استفاده‬ ‫میگردد‬CHAP‫روش‬ ‫دراین‬ ‫که‬ .‫باشد‬ ‫می‬authentication‫تبادل‬ ‫طی‬ ‫با‬three-way handshake‫صورت‬
.‫میگیرد‬
‫مرحلهء‬ ‫تکمیل‬ ‫از‬ ‫پس‬ ‫روش‬ ‫درین‬link
establishment‫روتر‬‫مرکزی‬‫پریودیکی‬ ‫بصورت‬
‫مسیج‬ )‫یی‬ ‫(دوره‬CHAP Challenge‫به‬ ‫را‬
remote router.‫میکند‬ ‫روان‬:‫شکل‬ ‫قرار‬
‫دریافت‬ ‫از‬ ‫پس‬challenge message‫توسط‬
remote router‫مذکور‬ ‫روتر‬username‫و‬
password‫به‬ ‫و‬ ‫جاداده‬ ‫مسج‬ ‫یک‬ ‫در‬ ‫را‬central-

site router.‫میدارد‬ ‫ارسال‬‫محاسبات‬ ‫اینجا‬ ‫در‬ ‫البته‬hash‫یا‬ ‫و‬MD5‫باالی‬username‫و‬password‫صورت‬ ‫ارسال‬ ‫از‬ ‫قبل‬
.‫میگیرد‬
‫مرکزی‬ ‫روتر‬ ‫هم‬ ‫دراخیر‬ ‫و‬password/username message‫محاسبات‬ ‫اجرای‬ ‫از‬ ‫پس‬ ‫و‬ ‫نموده‬ ‫دریافت‬ ‫را‬hush‫یا‬ ‫و‬MD5‫آنرا‬
‫سپس‬ ‫و‬ ‫میدهد‬ ‫مطابقت‬ ‫خود‬ ‫دیتابس‬ ‫با‬reject message‫ویا‬accept message.‫میدارد‬ ‫ارسال‬ ‫را‬
PPP encapsulation and authentication process
‫های‬ ‫پراسه‬ ‫بهتر‬ ‫درک‬ ‫برای‬authentication‫و‬encapsulation‫در‬PPP.‫میگیریم‬ ‫کمک‬ ‫ذیل‬ ‫فلوچارت‬ ‫از‬
‫صورتیکه‬ ‫در‬ ‫ذیل‬ ‫شکل‬ ‫به‬ ‫مطابق‬PPP
‫خواهان‬authentication‫ویا‬ ‫نباشد‬
authentication‫سازی‬ ‫عیار‬ ‫درآن‬‫نشده‬
‫درینصورت‬ .‫باشد‬PPP request، ‫وارده‬
‫ارتباط‬PPP.‫میکند‬ ‫ایجاد‬ ‫را‬
‫درصورتیکه‬PPP authentication‫عیار‬
( ‫سازی‬configure‫درینصورت‬ ‫باشد‬ ‫شده‬ )
‫و‬ ‫پسورد‬username‫در‬ ‫که‬ppp request
‫توسط‬ ‫دارد‬ ‫وجود‬local database‫ویا‬
security server‫ایجاد‬ ‫ارتباط‬ ‫و‬ ‫شده‬ ‫بررسی‬
‫لغو‬ ‫یا‬ ‫و‬.‫میگردد‬

‫عیارسازی‬PPP‫با‬ ‫همراه‬authentication
‫میتوانیم‬ ‫ذیل‬ ‫دستور‬ ‫از‬ ‫استفاده‬ ‫با‬authentication‫در‬ ‫را‬PPP.‫کنیم‬ ‫فعال‬
Troubleshooting PPP Serial encapsulation
‫تنظیمات‬ ‫از‬ ‫شدن‬ ‫مطمین‬ ‫برای‬PPP authentication‫انترفس‬ ‫یک‬ ‫در‬serial‫دستور‬ ‫از‬ ‫ما‬debug ppp‫م‬ ‫استفاده‬‫استفاده‬ ‫با‬ .‫یکنیم‬
‫دستور‬ ‫از‬debugging‫مختلف‬ ‫اجزای‬ ‫و‬ ‫مشخصات‬ ‫به‬ ‫راجع‬ ‫میتوانیم‬ ‫ما‬ppp.‫است‬ ‫شده‬ ‫بیان‬ ‫ذیل‬ ‫شکل‬ ‫در‬ ‫که‬ ‫کنیم‬ ‫حاصل‬ ‫معلومات‬

‫سوم‬ ‫فصل‬
Frame Relay
‫تکنالوژی‬ ‫دربارهء‬ ‫کال‬ ‫گرفت‬ ‫خواهد‬ ‫قرار‬ ‫بحث‬ ‫مورد‬ ‫فصل‬ ‫درین‬ ‫که‬ ‫موضوعات‬Frame Relay‫ذی‬ ‫موضوعات‬ ‫به‬ ‫وراجع‬ ‫باشد‬ ‫می‬‫ل‬
.‫شد‬ ‫خواهد‬ ‫صحبت‬
‫با‬ ‫معرفی‬Frame relay
‫سازی‬ ‫عیار‬Frame Relay
‫زدایی‬ ‫اشکال‬Frame Relay
:‫شد‬ ‫خواهیم‬ ‫آشنا‬ ‫ذیل‬ ‫موضوعات‬ ‫با‬ ‫ما‬ ‫درس‬ ‫این‬ ‫ختم‬ ‫از‬ ‫بعد‬
‫از‬ ‫استفاده‬ ‫فواید‬Frame Relay
‫کارکرد‬ ‫چگونگی‬Frame Relay
‫کنترول‬ ‫های‬ ‫روش‬Bandwidth‫تکنالوژی‬ ‫از‬ ‫استفاده‬ ‫صورت‬ ‫در‬Frame Relay
‫سازی‬ ‫عیار‬Frame Relay‫یک‬ ‫وایجاد‬PVC(Permanent Virtual Circuit)
‫فرعی‬ ‫های‬ ‫انترفس‬ ‫ایجاد‬Point-to-Point‫چند‬ ‫استفاده‬ ‫منظور‬ ‫به‬Virtual Circuit‫لینک‬ ‫یک‬ ‫از‬
‫های‬ ‫دستور‬Show‫و‬debug‫و‬ ‫مانیتورینگ‬ ‫منظور‬ ‫به‬troubleshooting.‫شبکه‬ ‫در‬
Frame Relay‫چیست؟‬
‫های‬ ‫تکنالوژی‬ ‫از‬ ‫یکی‬‫های‬ ‫شبکه‬WAN‫مادل‬ ‫وسوم‬ ‫دوم‬ ‫های‬ ‫درالیه‬ ‫که‬ ‫باشد‬ ‫می‬OSI.‫میکند‬ ‫عمل‬‫تکنالوژی‬ ‫ازجمله‬Packet
switch‫همانند‬ ‫سریعتر‬ ‫و‬ ‫تر‬ ‫پیشرفته‬ ‫های‬ ‫تکنالوژی‬ ‫از‬ ‫استفاده‬ ‫نسبت‬ ‫به‬ ‫امروزه‬ ‫که‬ ‫باشد‬ ‫می‬DSL‫صورت‬ ‫آن‬ ‫از‬ ‫کمتر‬ ‫غیره‬ ‫و‬
‫ولی‬ .‫میگیرد‬‫هن‬ ‫آن‬ ‫تطبیق‬ ‫بودن‬ ‫هزینه‬ ‫کم‬ ‫و‬ ‫بودن‬ ‫آسان‬ ‫نسبت‬ ‫به‬.‫میکنند‬ ‫استفاده‬ ‫ازآن‬ ‫زیادی‬ ‫های‬ ‫شبکه‬ ‫هم‬ ‫وز‬
‫خدمات‬ ‫از‬ ‫استفاده‬ ‫برای‬Frame Relay‫چندین‬ ‫ویا‬ ‫دو‬ ‫کردن‬ ‫وصل‬ ‫منظور‬ ‫به‬branch‫به‬ ‫نیاز‬ ‫ما‬Frame Relay service
provider.‫داریم‬‫یک‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫ارگان‬ ‫یک‬ ‫مختلف‬ ‫های‬ ‫سایت‬ ‫که‬Physical Link‫شبکه‬ ‫به‬Frame Relay‫و‬ .‫میگردند‬ ‫وصل‬
‫سپ‬‫س‬frame relay service provider‫چندین‬ ‫به‬ ‫آنرا‬virtual link.‫نماید‬ ‫می‬ ‫تقسیم‬
Frame Relay‫و‬ ‫پایین‬ ‫هزینه‬ ‫نسبت‬ ‫به‬Flexibility‫از‬ ‫یکی‬WAN‫نیاز‬ ، ‫آن‬ ‫تطبیق‬ ‫آسانی‬ ‫که‬ ‫میگردید‬ ‫محسوب‬ ‫مهم‬ ‫بسیار‬ ‫تکنالوژی‬
‫آن‬ ‫قیمتی‬ ‫و‬ ‫زیاد‬ ‫تجهیزات‬ ‫و‬ ‫وسایل‬ ‫به‬ ‫نداشتن‬‫عوامل‬ ‫وغیره‬‫ت‬ ‫گردیده‬ ‫باعث‬‫های‬ ‫شبکه‬ ‫ا‬Frame Relay.‫باشند‬ ‫کم‬ ‫هزینه‬ ‫خواهان‬‫در‬
Frame Relay‫هر‬ ‫در‬ ‫میتوانیم‬ ‫ما‬Virtual Link( ‫ظرفیت‬bandwidth.‫نماییم‬ ‫استفاده‬ ‫را‬ ‫مختلفی‬ ‫هایی‬ )‫تا‬ ‫میتوانیم‬ ‫را‬ ‫ها‬ ‫ظرفیت‬ ‫و‬
4 kb/s‫در‬ ‫درحالیکه‬ ‫نماییم‬ ‫محدود‬dedicated line:‫شکل‬ ‫قرار‬ .‫نبودیم‬ ‫امر‬ ‫این‬ ‫به‬ ‫قادر‬ ‫ما‬

‫فوا‬‫ید‬Frame Relay
Frame Relay Cost effectiveness and Flexibility:‫مؤثریت‬cost( ‫پذیری‬ ‫انعطاف‬ ‫و‬Flexibility‫مهم‬ ‫فایده‬ ‫دو‬ )Frame
Relay.‫میگردد‬ ‫محسوب‬‫از‬ ‫ما‬ ‫صورتیکه‬ ‫در‬ ‫زیرا‬dedicated lines‫که‬ ‫را‬ ‫الینی‬ ‫مکمل‬ ‫هزینهء‬ ‫استیم‬ ‫مجبور‬ ‫ما‬ ‫نماییم‬ ‫استفاده‬
‫دارای‬Fixed bandwidth.‫باشیم‬ ‫نداشته‬ ‫هم‬ ‫نیاز‬ ‫اینکه‬ ‫ولو‬ ‫بپردازیم‬ ‫است‬‫یا‬ ‫مودم‬ ‫یک‬ ‫به‬ ‫الین‬ ‫هر‬ ‫برای‬ ‫وهمچنین‬CSU/DSU
‫نیازمندیم‬‫در‬ ‫ولی‬Frame Relay‫الین‬ ‫یک‬ ‫میتوانیم‬ ‫ما‬T1‫تراز‬ ‫اضافه‬ ‫رابه‬40‫لینک‬( ‫مجازی‬virtual link‫کدام‬ ‫وهر‬ ‫نماییم‬ ‫تقسیم‬ )
.‫بدهیم‬ ‫مشتری‬ ‫یک‬ ‫به‬ ‫آنرا‬
‫های‬ ‫درشبکه‬Frame Relay‫م‬‫آسانی‬ ‫به‬ ‫میتوانیم‬ ‫ا‬Virtual link‫نماییم‬ ‫عالوه‬ ‫درشبکه‬ ‫را‬ ‫جدیدی‬ ‫هایی‬‫شبکه‬ ‫مشکل‬ ‫کدام‬ ‫بدون‬ ‫و‬
.‫یابد‬ ‫می‬ ‫توسعه‬
Virtual Circuits (VCs)
VC‫یا‬ ‫و‬ ‫ارتباط‬ ‫از‬ ‫عبارت‬connection‫وسیلهء‬ ‫دو‬ ‫بین‬DTE‫شبکه‬ ‫از‬ ‫استفاده‬ ‫با‬Frame Relay.‫باشد‬ ‫می‬، ‫ارتباط‬ ‫این‬ ‫چون‬ ‫و‬
‫مستق‬ ‫برقی‬ ‫ارتباطی‬( ‫یم‬Direct electrical Connection‫دو‬ ‫بین‬ )DTE‫اینرو‬ ‫از‬ ‫باشد‬ ‫نمی‬Virtual Circuit.‫شوند‬ ‫می‬ ‫نامیده‬‫طور‬
‫شناسایی‬ ‫شماره‬ ‫دارای‬ ‫که‬ ‫روتر‬ ‫دو‬ ‫بین‬ ‫ذیل‬ ‫درشکل‬ :‫مثال‬102‫و‬201‫است‬‫از‬ ‫استفاده‬ ‫با‬Frame Relay Network‫گردیده‬ ‫وصل‬
‫از‬ ‫آن‬ ‫وصل‬ ‫وبرای‬ .‫است‬‫دوره‬‫مجازی‬ABC‫و‬D‫استفا‬.‫است‬ ‫شده‬ ‫ده‬
‫نوع‬ ‫دو‬ ‫عموم‬ ‫صورت‬ ‫به‬VCs:‫عبارتنداز‬ ‫که‬ ‫دارد‬ ‫وجود‬
SVCs(Switched Virtual Circuits:)‫نوع‬ ‫این‬VCs‫ایجاد‬ ‫دینامیکی‬ ‫صورت‬ ‫به‬ ‫باشد‬ ‫ضرورت‬ ‫که‬ ‫مواقعی‬ ‫در‬ ‫تنها‬ ‫ها‬
‫دوباره‬ ‫ضرورت‬ ‫رفع‬ ‫و‬ ‫دیتا‬ ‫انتقال‬ ‫از‬ ‫پس‬ ‫و‬ ‫میگردند‬destroy.‫میگردند‬‫پیام‬ ‫ارسال‬ ‫با‬ ‫یعنی‬Call setup‫ایجاد‬ ‫ها‬ ‫دوره‬
‫سپس‬File Transfer‫دوره‬ ‫ازینکه‬ ‫پس‬ ‫و‬ ‫گرفته‬ ‫صورت‬Idle‫پیام‬ ‫با‬ ‫شد‬ )‫(بیکار‬Call Termination.‫میگردد‬ ‫ختم‬ ‫دوره‬
PVCs(Permanent Virtual Circuits:)‫نوع‬ ‫این‬VCs‫و‬ ‫ثابت‬ ‫بصورت‬ ‫باراول‬ ‫ها‬permanent‫کننده‬ ‫تهیه‬ ‫توسط‬
‫شبکه‬ ‫خدمات‬Frame Relay‫و‬ ‫میگردد‬ ‫ایجاد‬‫از‬ ‫نشدن‬ ‫استفاده‬ ‫درصورت‬Circuit‫وارتباط‬ ‫بوده‬ ‫برجا‬ ‫پا‬ ‫مذکور‬ ‫دوره‬ ‫هم‬
‫توسط‬ ‫دوره‬ ‫ایجاد‬ ‫از‬ ‫پس‬ ‫یعنی‬ .‫گردد‬ ‫نمی‬ ‫قطع‬Frame Relay Network‫حالت‬ ‫در‬ ‫همیشه‬ ‫مذکور‬ ‫دوره‬ ،File Transfer
‫و‬Idle mode.‫باشند‬ ‫می‬‫ارتباط‬ ‫چون‬PVC‫ایج‬ ‫نو‬ ‫از‬ ‫دوره‬ ‫تا‬ ‫نیازندارد‬ ‫معلومات‬ ‫تبادل‬ ‫بار‬ ‫هر‬ ‫با‬‫سرعت‬ ‫دارای‬ ‫گردد‬ ‫ادد‬
.‫باشد‬ ‫می‬ ‫زیاد‬PVC‫نام‬ ‫به‬ ‫بعضا‬ ‫را‬Private VCs.‫کنند‬ ‫می‬ ‫یاد‬ ‫هم‬
‫های‬ ‫درشبکه‬ ‫که‬ ‫شود‬ ‫مطرح‬ ‫سوال‬ ‫شاید‬ ‫حال‬Frame Relay‫این‬VCs‫میگردد؟‬ ‫ایجاد‬ ‫یا‬ ‫و‬ ‫تشخیص‬ ‫چطور‬ ‫وسیله‬ ‫دو‬ ‫بین‬
‫هر‬ ‫که‬ ‫گفت‬ ‫باید‬ ‫درجواب‬Virtual Circuit‫از‬ ‫استفاده‬ ‫با‬DLCI Number‫شن‬ ‫و‬ ‫تشخیص‬.‫میگردند‬ ‫اسایی‬‫این‬ ‫معمولی‬ ‫بصورت‬ ‫که‬
‫خدمات‬ ‫کننده‬ ‫تهیه‬ ‫توسط‬ ‫نمبر‬Frame Relay.‫میگردد‬ ‫نصب‬ ‫ها‬ ‫دوره‬ ‫باالی‬ ‫متغییر‬ ‫ویا‬ ‫ثابت‬ ‫بصورت‬‫از‬ ‫وسایل‬ ‫برای‬ ‫میتوانیم‬DLCI
‫نمبرهای‬11‫الی‬1001‫نمبرهای‬ ‫و‬ .‫نماییم‬ ‫استفاده‬0‫الی‬11‫و‬100.‫الی‬1023‫خاص‬ ‫مقاصد‬ ‫برای‬reserve.‫است‬ ‫شده‬
‫ال‬‫که‬ ‫است‬ ‫آوری‬ ‫یاد‬ ‫قابل‬ ‫بته‬DLCI Number‫ها‬Local Significance‫درشبکه‬ ‫وسیله‬ ‫چندین‬ ‫میتواند‬ ‫یعنی‬ ‫است‬Frame Relay‫از‬
‫یک‬DLCI‫آنرا‬ ‫میتوانیم‬ ‫ما‬ ‫ولی‬ ‫نماید‬ ‫استفاده‬Global Significance.‫باشد‬ ‫شناسایی‬ ‫قابل‬ ‫شبکه‬ ‫تمام‬ ‫در‬ ‫تا‬ ‫کنیم‬ ‫معرفی‬ ‫هم‬

Multiple Virtual Circuits:
DLCI‫ما‬‫چندین‬ ‫که‬ ‫میکند‬ ‫قادر‬ ‫را‬VCs‫هر‬ ‫طوریکه‬ ‫نماییم‬ ‫ایجاد‬ ‫فزیکی‬ ‫الین‬ ‫یک‬ ‫روی‬ ‫دیگر‬ ‫وسایل‬ ‫و‬ ‫وسیله‬ ‫یک‬ ‫بین‬ ‫را‬VCs‫دارای‬
DLCI.‫باشد‬ ‫خودش‬ ‫خاص‬ ‫نمبر‬‫درشبکه‬ ‫بخصوص‬ .‫است‬ ‫مؤثر‬ ‫بسیار‬ ‫هزینه‬ ‫کاهش‬ ‫همچنین‬ ‫و‬ ‫ها‬ ‫پیچیدگی‬ ‫کاهش‬ ‫برای‬ ‫ویژگی‬ ‫این‬ ‫که‬
‫ساختار‬ ‫درآن‬ ‫که‬ ‫های‬Mesh topology‫حکمفرما‬‫چندین‬ ‫دارای‬ ‫که‬ ‫فزیکی‬ ‫لینک‬ ‫یک‬ ‫به‬ ‫تنها‬ ‫وسیله‬ ‫هر‬ ‫درآن‬ ‫که‬ ‫زیرا‬ ‫است‬VC‫می‬
.‫نیازمنداست‬ ‫باشد‬
‫که‬ ‫بینید‬ ‫می‬ ‫ذیل‬ ‫شکل‬ ‫در‬ : ‫مثال‬ ‫طور‬‫روتر‬R1‫دو‬ ‫خواهان‬VC‫روترهای‬ ‫به‬ ‫تا‬ ‫باشد‬ ‫می‬R2‫و‬R6‫دو‬ ‫لذا‬ ‫گردد‬ ‫وصل‬VC‫روی‬ ‫را‬
‫درآن‬ ‫که‬ ‫میکند‬ ‫ایجاد‬ ‫الین‬ ‫یک‬DLCI number.‫است‬ ‫متفاوت‬ ‫ها‬
‫های‬ ‫پراسه‬Encapsulation‫در‬Frame Relay
Frame Relay( ‫سوم‬ ‫الیه‬ ‫مربوط‬ ‫های‬ ‫پاکت‬IP Packet‫یا‬IPx Packet‫به‬ ‫آنرا‬ ‫و‬ ‫گرفته‬ ‫را‬ )Frame Relay Frame‫ها‬
Encapsulate‫معموال‬ ‫که‬ ‫فزیکی‬ ‫الیهء‬ ‫به‬ ‫سپس‬ ‫و‬ ‫نموده‬EIA/TIA232 , 449,530،V.35‫و‬X.21.‫میدهد‬ ،‫باشد‬ ‫می‬‫از‬ ‫قبل‬ ‫یعنی‬
‫اوال‬ ‫دیتا‬ ‫انتقال‬Header‫و‬
Trailer‫های‬Frame Relay
.‫میگردد‬ ‫اضافه‬ ‫ها‬ ‫پاکت‬ ‫باالی‬
‫شکل‬‫مقابل‬‫فارمت‬Frame‫هایی‬
Frame Relay.‫میدهد‬ ‫نشان‬ ‫را‬
‫بینید‬ ‫می‬ ‫شکل‬ ‫در‬ ‫همانطوریکه‬
‫چون‬Frame Relay‫از‬ ‫بخش‬
HDLC Frame Type‫از‬ ‫است‬
‫با‬ ‫آن‬ ‫های‬ ‫فریم‬ ‫ختم‬ ‫و‬ ‫شروع‬ ‫اینرو‬
‫از‬ ‫استفاده‬Flag‫تش‬.‫میگردد‬ ‫خیص‬
‫ذیل‬ ‫های‬ ‫بخش‬ ‫از‬ ‫آن‬ ‫آدرس‬ ‫فیلد‬
:‫است‬ ‫شده‬ ‫ساخته‬
DLCI‫شناسایی‬ ‫نمبر‬ ‫که‬
Virtual Circuits.‫باشد‬ ‫می‬ ‫ها‬

EA (Extended Address):‫از‬ ‫استفاده‬ ‫اجازهء‬ ‫فیلد‬ ‫این‬DLCI‫عادی‬ ‫بصورت‬ ‫که‬ .‫میدهد‬ ‫ما‬ ‫به‬ ‫را‬ ‫طوالنی‬ ‫نمبرهای‬DLCI
.‫مینمایند‬ ‫استفاده‬ ‫اکتت‬ ‫دو‬ ‫از‬ ‫ها‬
C/R‫فیلد‬ ‫این‬ :‫از‬Most Significant DLCI.‫است‬ ‫نشده‬ ‫تعریف‬ ‫کنون‬ ‫تا‬ ‫و‬ ‫نموده‬ ‫پیروی‬
Congestion Control‫سه‬ ‫از‬ ‫فیلد‬ ‫این‬ :)‫ترافیک‬ ‫تراکم‬ ‫(کنترول‬bit‫های‬ ‫نام‬ ‫به‬ ‫که‬FECN،BECN‫و‬DE‫میگردند‬ ‫یاد‬
‫تر‬ ‫زیاد‬ ‫ارتباط‬ ‫ظرفیت‬ ‫از‬ ‫ترافیک‬ ‫اندازهء‬ ‫مواقعیکه‬ ‫در‬ ‫ترافیک‬ ‫کنترول‬ ‫منظور‬ ‫به‬ ‫و‬ ‫است‬ ‫شده‬ ‫ساخته‬‫استفاده‬ ‫میگردد‬
.‫میگردد‬‫که‬Congestion Control.‫گرفت‬ ‫خواهد‬ ‫قرار‬ ‫بحث‬ ‫مورد‬ ‫تفصیل‬ ‫به‬ ‫بعدا‬
‫فیلد‬FCS (Frame Check Sequence)‫بررسی‬ ‫منظور‬ ‫به‬error.‫میگردد‬ ‫استفاده‬ ‫فریم‬ ‫در‬ ‫ها‬
Frame Relay Topologies
‫های‬ ‫درشبکه‬Frame Relay‫های‬ ‫ساختار‬ ‫از‬ ‫عموما‬Star Topology‫و‬Full Mesh topology‫وهمچنین‬Partial Mess
Topology‫در‬ ‫که‬ .‫میگردد‬ ‫استفاده‬Star Topology‫چندین‬ ‫فزیکی‬ ‫لینک‬ ‫هر‬ ‫در‬ ‫میتوانیم‬ ‫ما‬VC:‫قرارشکل‬ .‫نماییم‬ ‫استفاده‬ ‫را‬
Frame Relay Address Mapping
‫شبکهء‬ ‫طریق‬ ‫از‬ ‫اطالعات‬ ‫ارسال‬ ‫به‬ ‫قادر‬ ‫سیسکو‬ ‫روتر‬ ‫یک‬ ‫اینکه‬ ‫از‬ ‫قبل‬Frame Relay‫ب‬ ‫باشد‬‫کدام‬ ‫که‬ ‫بداند‬ ‫اید‬DLCI Number
‫کدام‬ ‫به‬ ‫محلی‬IP Address‫نام‬ ‫به‬ ‫عملیه‬ ‫این‬ ‫که‬ .‫دارد‬ ‫تعلق‬address mapping.‫است‬ ‫دوقسم‬ ‫به‬ ‫و‬ ‫شده‬ ‫یاد‬
Static Mapping:‫صورت‬ ‫به‬ ‫ما‬ ‫روش‬ ‫دراین‬manually‫با‬ ‫را‬ ‫پی‬ ‫آی‬ ‫های‬ ‫آدرس‬ ‫و‬ ‫شده‬ ‫ها‬ ‫انترفس‬ ‫داخل‬DLCI‫نمبر‬
‫قرار‬ .‫کنیم‬ ‫می‬ ‫معرفی‬ ‫آن‬ ‫مربوط‬ ‫های‬:‫شکل‬
‫از‬ ‫استفاده‬ ‫درصورت‬ ‫البته‬static mapping‫دستور‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫باید‬ ‫ما‬no inverse arp‫عملیه‬dynamic mapping

‫دستور‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫کنیم.وهمچنین‬ ‫فعال‬ ‫غیر‬ ‫را‬show frame-Relay mapping‫جدول‬ ‫میتوانیم‬mapping.‫ببینیم‬ ‫را‬
Dynamic Mapping:‫از‬ ‫روش‬ ‫این‬Inverse ARP‫و‬ ‫آدرس‬ ‫پی‬ ‫آی‬ ‫گرفتن‬ ‫برای‬DLCI Number‫روتر‬ ‫محلی‬next
hop.‫میکند‬ ‫استفاده‬
‫های‬ ‫شبکه‬Frame Relay‫عادی‬ ‫بصورت‬broadcast‫به‬ ‫که‬ ‫پروتوکولهایی‬ ‫از‬ ‫استفاده‬ ‫درصورت‬ ‫لذا‬ ‫دهد‬ ‫نمی‬ ‫اجازه‬ ‫را‬
broadcast‫تعیین‬ ‫حین‬ ‫استیم‬ ‫مجبور‬ ‫دارد‬ ‫نیاز‬mapping‫کلمه‬ ‫از‬broadcast‫دستور‬ ‫تعقیب‬ ‫به‬Frame-relay map‫استفاده‬
.‫نماییم‬
LMI (local Management Interfaces)
LMI‫میکانیزمی‬ ‫از‬ ‫عبارت‬keepalive‫که‬ ‫است‬message‫هایی‬Frame Relay.‫نماید‬ ‫می‬ ‫تعریف‬ ‫را‬‫نوع‬ ‫دیگر‬ ‫عبارت‬ ‫به‬ ‫ویا‬
‫های‬ ‫درشبکه‬ ‫که‬ ‫است‬ ‫هایی‬ ‫فارمت‬Frame Relay‫تبادله‬ ‫منظور‬ ‫به‬Status information‫ارتب‬ ‫درباره‬‫اط‬Frame relay‫دو‬ ‫بین‬
‫وسیله‬DTE‫و‬DCE:‫است‬ ‫نوع‬ ‫سه‬ ‫وبه‬ .‫میگردد‬ ‫استفاده‬cisco،ansi‫و‬Q933a
LMI‫های‬ ‫درشبکه‬Frame Relay‫نام‬ ‫به‬ ‫که‬ .‫است‬ ‫اختیاری‬ ‫آنها‬ ‫گیری‬ ‫کار‬ ‫به‬ ‫که‬ ‫میتوانند‬ ‫بوده‬ ‫نیز‬ ‫دیگری‬ ‫مختلفی‬ ‫وظایف‬ ‫دارای‬
‫های‬ ‫ضمیمه‬LMI(LMI Extensions‫وع‬ ‫میگردند‬ ‫یاد‬ ‫هم‬ ):‫بارتنداز‬
VC status messages:‫یعنی‬LMI‫شدن‬ ‫حذف‬ ‫یا‬ ‫و‬ ‫اضافه‬ ‫از‬ ‫میتواند‬PVC‫این‬ ‫مبادله‬ ‫با‬ ‫ها‬message‫را‬ ‫وسایل‬ ‫تمام‬ ‫ها‬
‫به‬ ‫دیتا‬ ‫ارسال‬ ‫از‬ ‫ازاینرو‬ .‫کند‬ ‫خبر‬ ‫با‬black hole.‫آید‬ ‫می‬ ‫عمل‬ ‫به‬ ‫جلوگیری‬ )‫باشد‬ ‫نداشته‬ ‫وجود‬ ‫که‬ ‫(مقصدی‬
Multicasting‫یعنی‬ :LMI‫را‬ ‫فریم‬ ‫یک‬ ‫میتواند‬‫یک‬ ‫از‬ ‫تر‬ ‫اضافه‬ ‫به‬recipient.‫بدارد‬ ‫ارسال‬
Global Addressing‫یعنی‬ :LMI( ‫عمومی‬ ‫مشخصه‬ ‫یک‬ ‫میتواند‬global identifier‫جای‬ ‫به‬ ‫را‬ )local significance
.‫بدارد‬ ‫معرفی‬
Simple Flow Control:‫از‬ ‫استفاده‬ ‫با‬ ‫یعنی‬LMI‫ویا‬ ‫ترافیک‬ ‫تراکم‬ ‫که‬ ‫وسایلی‬ ‫برروی‬ ‫دیتارا‬ ‫جریان‬ ‫میتوانیم‬ ‫ما‬load
.‫کنیم‬ ‫کنترول‬ ‫میشود‬ ‫زیاد‬ ‫آنها‬ ‫باالی‬
‫ثانیه‬ ‫ده‬ ‫هر‬ ‫در‬ ‫عادی‬ ‫بصورت‬LMI messages‫دستور‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫را‬ ‫زمان‬ ‫مدت‬ ‫این‬ ‫میتوانیم‬ ‫ما‬ ‫که‬ ‫میگردد‬ ‫تبادله‬ ‫وسایل‬ ‫بین‬
keepalive.‫کنیم‬ ‫زیاد‬ ‫یا‬ ‫و‬ ‫کم‬

‫از‬ ‫استفاده‬LMI‫و‬Inverse ARP‫منظور‬ ‫به‬Map Addressing
Dynamic mapping‫در‬:‫میگیرد‬ ‫صورت‬ ‫ذیل‬ ‫دومرحلهء‬
‫یک‬ ‫توسط‬ ‫روتر‬ ‫یک‬ ‫ازاینکه‬ ‫پس‬ :‫اول‬VC‫شبکه‬ ‫به‬Frame Relay‫مذکور‬ ‫روتر‬ ‫گردید‬ ‫وصل‬LMI Status Message‫شبکه‬ ‫به‬ ‫را‬
‫از‬ ‫لیستی‬ ‫با‬ ‫شبکه‬ ‫سپس‬ .‫میدارد‬ ‫ارسال‬VC‫با‬ ‫همراه‬ ‫موجودی‬ ‫های‬DLCI number.‫میدهد‬ ‫پاسخ‬ ‫آنان‬ ‫مربوطه‬ ‫های‬
‫دانستن‬ ‫با‬ ‫مذکور‬ ‫روتر‬ :‫دوم‬‫لیست‬VC‫تمام‬ ‫به‬ ‫نوبت‬ ‫به‬ ‫ها‬VC‫ها‬Inverse ARP‫آدرس‬ ‫با‬ ‫کنندگان‬ ‫دریافت‬ ‫تمام‬ ‫که‬ ‫میکنند‬ ‫دریافت‬ ‫را‬
( ‫سوم‬ ‫الیه‬ ‫های‬IP Address‫ترتیب‬ ‫وبدین‬ ‫میدهند‬ ‫پاسخ‬ )Address Mapping.‫میگیرد‬ ‫صورت‬
Access Rate and Committed Information Rate(CIR)
( ‫لینک‬ ‫یک‬ ‫مجموعی‬ ‫ظرفیت‬local loop‫را‬ )‫نام‬ ‫به‬access rate‫مقدار‬ ‫حال‬ ‫درعین‬ ‫و‬ ‫میکنند‬ ‫یاد‬Bandwidth‫کننده‬ ‫تهیه‬ ‫با‬ ‫که‬
‫نام‬ ‫به‬ ‫میگردد‬ ‫داد‬ ‫قرار‬CIR.‫میگردد‬ ‫یاد‬CIR‫پایینترین‬ ‫درحقیقت‬bandwidth‫های‬ ‫درشبکه‬ ‫که‬ ‫است‬Frame Relay‫در‬ ‫عموما‬
‫تراز‬ ‫اضافه‬ ‫میتوانیم‬ ) ‫شبکه‬ ‫(بیکاری‬ ‫فراغت‬ ‫مواقع‬bandwidth( ‫قرارداده‬CIR.‫نماییم‬ ‫استفاده‬ )
Busting
‫از‬ ‫میتوانیم‬ ‫شرایطی‬ ‫چه‬ ‫تحت‬ ‫ما‬ ‫اینکه‬bandwidth‫این‬ .‫میتوانیم‬ ‫کرده‬ ‫استفاده‬ )‫است‬ ‫باال‬ ‫ما‬ ‫قرارداد‬ ‫مقدار‬ ‫از‬ ‫که‬ ‫ظرفیت‬ ( ‫اضافی‬
‫دو‬ ‫در‬ ‫ظرفیت‬Rate‫به‬ ‫که‬ ‫میگیرد‬ ‫قرار‬
‫نام‬BC‫و‬BE‫گان‬ ‫کننده‬ ‫تهیه‬ .‫میگردد‬ ‫یاد‬
‫اضافی‬ ‫ظرفیت‬ ‫از‬ ‫استفاده‬ ‫در‬ ‫خدمات‬BC
‫قابل‬ ‫اوقات‬ ‫اغلب‬ ‫در‬ ‫و‬ ‫میدهند‬ ‫تعهد‬
‫ظرفیت‬ ‫از‬ ‫استفاده‬ ‫در‬ ‫ولی‬ ‫میباشند‬ ‫استفاده‬
‫اضافی‬BE‫و‬ ‫دهند‬ ‫نمی‬ ‫تعهد‬ ‫هیچگاهی‬
‫از‬ ‫که‬ ‫افتد‬ ‫می‬ ‫اتفاق‬ ‫کم‬ ‫بسیار‬
bandwidth‫استفاده‬ ‫مذکور‬ ‫اضافی‬
.‫گیرد‬ ‫صورت‬

Frame Relay Flow Control
Frame Relay‫با‬ ‫می‬ ‫دارا‬ ‫جریان‬ ‫کنترول‬ ‫برای‬ ‫خوبی‬ ‫های‬ ‫روش‬.‫شد‬‫آدرس‬ ‫فیلد‬ ‫در‬ ‫چون‬Frame Relay header‫خاص‬ ‫های‬ ‫بیت‬
‫های‬ ‫نام‬ ‫به‬FECN(Forward Explicit Congestion Notification)،BECN (Backward Explicit Congestion
Notification )‫و‬DE(discard eligibility)‫وقوع‬ ‫درصورت‬ ‫که‬ ‫دارد‬ ‫وجود‬ ‫جریان‬ ‫کنترول‬ ‫منظور‬ ‫به‬Congestion‫دو‬ ‫این‬ ‫در‬
‫بیت‬1.‫است‬ ‫باال‬ ‫ترافیک‬ ‫تراکم‬ ‫که‬ ‫فهماند‬ ‫می‬ ‫وسایل‬ ‫به‬ ‫و‬ ‫میگردد‬ ‫تنظیم‬
‫های‬ ‫قیمت‬ ‫وهمچنین‬DE‫به‬ ‫باشد‬ ‫می‬ ‫کمتر‬ ‫اهمیت‬ ‫دارای‬ ‫که‬ ‫های‬ ‫فریم‬ ‫در‬1.‫گردد‬ ‫حذف‬ ‫میتواند‬ ‫ضرورت‬ ‫مواقع‬ ‫در‬ ‫که‬ ‫میگردد‬ ‫تنظیم‬
‫عیارسازی‬frame-relay
‫سازی‬ ‫عیار‬ ‫برای‬ ‫ساده‬ ‫صورت‬ ‫به‬Frame Relay‫باید‬ ‫اوال‬ ‫ما‬Frame Relay encapsulation‫وسپس‬ ‫و‬ ‫نماییم‬ ‫سازی‬ ‫فعال‬ ‫را‬
Dynamic mapping‫یا‬ ‫و‬Static mapping.‫نماییم‬ ‫انتخاب‬ ‫را‬‫ولی‬Option‫سازی‬ ‫عیار‬ ‫قبیل‬ ‫از‬ ‫دیگری‬ ‫هایی‬LMI‫سازی‬ ‫عیار‬ ،
SVCs‫عیارسازی‬ ،Traffic shaping.‫باشد‬ ‫می‬ ‫اختیاری‬ ‫وغیره‬
‫میخواهیم‬ ‫و‬ ‫گرفته‬ ‫مدنظر‬ ‫را‬ ‫ذیل‬ ‫شکل‬‫است‬ ‫با‬‫تکنالوژی‬ ‫از‬ ‫فاده‬Frame relay‫برقرار‬ ‫کندز‬ ‫و‬ ‫غزنی‬ ، ‫کابل‬ ‫های‬ ‫شاخه‬ ‫بین‬ ‫را‬ ‫ارتباط‬
‫آدرس‬ ‫از‬ ‫کابل‬ ‫نیتورک‬ ‫حالت‬ ‫درین‬ .‫کنیم‬192.168.10.0‫از‬ ‫غزنی‬ ‫نیتورک‬ ،192.168.20.0‫آدرس‬ ‫از‬ ‫قندز‬ ‫نیتورک‬ ‫و‬
192.168.30.0‫و‬ .‫میکند‬ ‫استفاده‬Frame Relay ISP‫آدرس‬ ‫از‬1081081080‫نمو‬ ‫استفاده‬‫سلایر‬ ‫پورت‬ ‫به‬ ‫و‬ ‫ده‬0/0/0‫هرسه‬
branch.‫است‬ ‫وصل‬
:‫نمایید‬ ‫تکمیل‬ ‫را‬ ‫ذیل‬ ‫مراحل‬ ‫شبکه‬ ‫چنین‬ ‫طراحی‬ ‫برای‬
‫با‬ ‫همراه‬ ‫آنهارا‬ ‫مربوطه‬ ‫های‬ ‫آدرس‬ ‫ها‬ ‫کمپیوتر‬ ‫به‬ ‫سپس‬ ‫و‬ .‫کنید‬ ‫وصل‬ ‫را‬ ‫وسایل‬ ‫مناسب‬ ‫میدیای‬ ‫از‬ ‫استفاده‬ ‫با‬ :‫اول‬ ‫مرحله‬default
gateway.‫کنید‬ ‫نصب‬ ‫آن‬
‫روتر‬ ‫درهر‬ :‫دوم‬ ‫مرحلهء‬‫منحیث‬ ‫که‬ ‫را‬ ‫انترفس‬default gateway‫شده‬ ‫تعیین‬‫انترفس‬ ‫از‬ ‫کال‬ ‫من‬ ‫درینجا‬ ‫میکنیم‬ ‫نصب‬ ‫آدرس‬ ‫پی‬ ‫آی‬
‫های‬FastEthernet 0/0.‫ام‬ ‫نموده‬ ‫نصب‬ ‫را‬ ‫استفاده‬ ‫قابل‬ ‫آدرس‬ ‫اولین‬ ‫انترفس‬ ‫هر‬ ‫به‬ ‫و‬ ‫ام‬ ‫کرده‬ ‫استفاده‬ ‫ها‬ ‫روتر‬

.‫میدهیم‬ ‫انجام‬ ‫را‬ ‫عمل‬ ‫عین‬ ‫هم‬ ‫غزنی‬ ‫روتر‬ ‫در‬
‫کن‬ ‫روتر‬ ‫در‬ ‫وباآلخره‬‫دز‬
:‫سوم‬ ‫مرحله‬‫از‬ ‫را‬ ‫روتر‬ ‫هر‬ ‫سلایر‬ ‫های‬ ‫پورت‬ ‫مرحله‬ ‫درین‬range1081081080.‫میدهیم‬ ‫آدرس‬
Kabul#config t
Kabul(config)#interface serial0/0/0

Kabul(config-if)#ip address 10.10.10.1 255.0.0.0
Kabul(config-if)#no shutdown
Ghazni(config)#interface serial0/0/0
Ghazni(config-if)#ip address 10.10.10.2 255.0.0.0
Ghazni(config-if)#no shutdown
Kunduz(config)#interface ser0/0/0
Kunduz(config~if)#ip address 10.10.10.3 255.0.0.0
Kunduz(config~if)#no shut
‫نوع‬ :‫چهارم‬ ‫مرحله‬Encapsulation‫سلایر‬ ‫های‬ ‫پورت‬ ‫در‬ ‫را‬Frame-Relay‫تعیی‬.‫میکنیم‬ ‫ن‬
Kabul(config~if)#encapsulation frame-relay
Ghazni(config-if)#encapsulation frame-relay
Kunduz(config-if)#encapsulation frame-relay
:‫پنجم‬ ‫مرحله‬‫روتر‬ ‫سه‬ ‫هر‬ ‫در‬ ‫مرحله‬ ‫درین‬static map‫برای‬ ‫را‬Frame-relay:‫منظور‬ ‫این‬ ‫وبرای‬ .‫میکنیم‬ ‫معرفی‬
:‫کابل‬ ‫درروتر‬
‫بر‬( ‫شناسایی‬ ‫نمبر‬ ‫غزنی‬ ‫روتر‬ ‫به‬ ‫رسیدن‬ ‫ای‬DLCI‫شماره‬ )103‫این‬ ‫که‬ ‫داده‬ ‫را‬DLCI‫آدرس‬ ‫در‬1081081082.‫دارد‬ ‫قرار‬
‫شناسایی‬ ‫نمبر‬ ‫قندز‬ ‫روتر‬ ‫به‬ ‫رسیدن‬ ‫وبرای‬104‫آدرس‬ ‫در‬ ‫که‬ ‫راداده‬1081081083.‫است‬ ‫موجود‬
Kabul(config)#interface ser0/0/0
Kabul(config-if)#frame-relay map ip 10.10.10.2 103 broadcast
Kabul(config-if)#frame-relay map ip 10.10.10.3 104 broadcast
:‫درروترغزنی‬
‫از‬ ‫کابل‬ ‫شبکه‬ ‫به‬ ‫رسیدن‬ ‫برای‬DLCI‫شماره‬202‫درآدرس‬ ‫که‬1081081081‫از‬ ‫کندز‬ ‫شبکه‬ ‫به‬ ‫رسیدن‬ ‫وبرای‬ .‫کند‬ ‫استفاده‬ ‫دارد‬ ‫قرار‬
DLCI‫شماره‬ ‫از‬ ‫شماره‬204.‫کند‬ ‫استفاده‬
Ghazni(config)#interface ser0/0/0
Ghazni(config-if)#frame-relay map ip 10.10.10.1 202 broadcast
Ghazni(config-if)#frame-relay map ip 10.10.10.3 204 broadcast
:‫قندز‬ ‫روتر‬
‫شناسایی‬ ‫شماره‬ ‫از‬ ‫کابل‬ ‫نیتورک‬ ‫به‬ ‫شدن‬ ‫وصل‬ ‫برای‬302‫درآدرس‬ ‫که‬1081081081‫و‬ ‫کرده‬ ‫استفاده‬ ‫دارد‬ ‫قرار‬‫شبکه‬ ‫به‬ ‫رسیدن‬ ‫برای‬
‫شناسایی‬ ‫شماره‬ ‫از‬ ‫غزنی‬303.‫کند‬ ‫استفاده‬
Kunduz(config-if)#frame-relay map ip 10.10.10.1 302 broadcast
Kunduz(config-if)#frame-relay map ip 10.10.10.2 303 broadcast
:‫ششم‬ ‫مرحله‬‫نوعیت‬ ‫مرحله‬ ‫درین‬Frame-Relay LMI‫را‬‫روتر‬ ‫هرسه‬ ‫در‬.‫میکنیم‬ ‫انتخاب‬
Kabul(config-if)#frame-relay lmi-type ansi
Ghazni(config-if)#frame-relay lmi-type ansi

Kunduz(config-if)#frame-relay lmi-type ansi
‫های‬ ‫دستور‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫اخیر‬ ‫ودر‬show frame-relay map‫میتوانیم‬configuration.‫نماییم‬ ‫مشاهده‬ ‫هارا‬
Frame Relay Reachability issues
‫های‬ ‫شبکه‬ ‫عادی‬ ‫بصورت‬Frame Relay‫ارتباط‬ ‫یک‬NBMA (NonBroadcast Multi-access)‫را‬‫دو‬ ‫بین‬Remote sites‫ایجاد‬
‫میکند‬‫اجازه‬ ‫ارتباط‬ ‫نوع‬ ‫این‬broadcasting‫انترفس‬ ‫یک‬ ‫از‬ ‫زمانیکه‬ ‫و‬ ‫نداده‬ ‫درشبکه‬ ‫را‬Multipoint‫سایت‬ ‫کردن‬ ‫وصل‬ ‫منظور‬ ‫به‬
‫مشکالت‬ ‫میگردد‬ ‫استفاده‬ ‫مختلفی‬ ‫های‬Reachability.‫میگردد‬ ‫رونما‬
‫های‬ ‫درشبکه‬ ‫ذیل‬ ‫حالت‬ ‫درسه‬NBMA‫مشکالت‬Reachability:‫میدهد‬ ‫رخ‬
Split Horizon
Broadcast/Multicast Replication
Neighbor Discovery: DR and BDR
1.‫غیر‬‫کردن‬ ‫فعال‬Split Horizon
‫ا‬‫که‬ ‫میدانیم‬ ‫قبلی‬ ‫زدروس‬Split Horizon‫که‬ ‫است‬ ‫روشی‬Distance Vector Routing Protocol‫روتر‬ ‫بازداشتن‬ ‫منظور‬ ‫به‬ ‫آن‬ ‫از‬
‫ارسال‬ ‫از‬Update‫آن‬ ‫طریق‬ ‫از‬ ‫که‬ ‫هایی‬Update‫های‬ ‫شبکه‬ ‫در‬ ‫مشکالت‬ ‫این‬ .‫بود‬ ‫شده‬ ‫دریافت‬Frame Relay‫تقسیم‬ ‫درزمان‬
‫یک‬ ‫نمودن‬Physical Interface‫چندین‬ ‫به‬Circuit‫که‬ .‫میدهد‬ ‫رخ‬ ‫نیز‬
2.‫استفاده‬‫از‬Full-Mesh Topology
‫از‬ ‫جلوگیری‬ ‫برای‬ ‫دیگر‬ ‫روشی‬Reachability issues‫از‬ ‫استفاده‬Full mesh topology‫این‬ ‫از‬ ‫استفاده‬ ‫که‬ ‫هرچند‬ ‫است‬
‫ک‬ ‫به‬ ‫زیاد‬ ‫هزینه‬ ‫ساختار‬.‫دارد‬ ‫ار‬
3.‫استف‬‫اده‬‫از‬Sub Interface‫ها‬

‫ما‬.‫نماییم‬ ‫تبدیل‬ ‫فرعی‬ ‫منطقی‬ ‫انترفس‬ ‫چندین‬ ‫به‬ ‫را‬ ‫روتر‬ ‫انترفس‬ ‫یک‬ ‫میتوانیم‬‫و‬‫م‬ ‫استفاده‬ ‫ذیل‬ ‫دستور‬ ‫از‬ ‫منظور‬ ‫این‬ ‫برای‬‫ی‬
‫نماییم‬
‫شکل‬‫از‬ ‫مثال‬ ‫ذیل‬Point-to-Point sub interface‫و‬Multipoint sub interface.‫دهد‬ ‫می‬ ‫نشان‬ ‫را‬

‫چپتر‬‫پنجم‬
NAT (Network Address Translation)

‫هفتم‬ ‫چپتر‬
Security Site-to-Site Connectivity
:‫معرفی‬
‫و‬ ‫سومی‬ ‫شبکهء‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫شبکه‬ ‫دو‬ ‫کردن‬ ‫وصل‬ ‫درزمان‬ ‫امنیت‬ ‫موضوع‬Public Network‫به‬ ‫میباشد‬ ‫اساسی‬ ‫موضوعات‬ ‫از‬ ‫یکی‬
‫نمیتوان‬ ‫عادی‬ ‫بصورت‬ ‫و‬ .‫باشند‬ ‫می‬ ‫هزینه‬ ‫پایینترین‬ ‫با‬ ‫مصؤن‬ ‫ارتباط‬ ‫خواهان‬ ‫که‬ ‫ارگانهای‬ ‫برای‬ ‫ویژه‬Public Network‫هارا‬
‫وغ‬ ‫مصؤن‬ ‫غیر‬ ‫محیط‬ ‫دراین‬ ‫و‬ ‫دانست‬ ‫مصؤن‬‫تدابیری‬ ‫به‬ ‫اعتماد‬ ‫یرقابل‬‫امنیت‬ ‫تأمین‬ ‫برای‬ ‫جدی‬‫به‬ ‫راجع‬ ‫چپتر‬ ‫درین‬ ‫بنأ‬ .‫نیازمندیم‬
‫و‬ ‫محفوظ‬ ‫ارتباط‬ ‫برقراری‬ ‫چگونگی‬secure‫که‬ ‫نمود‬ ‫خواهیم‬ ‫بحث‬ ‫سومی‬ ‫شبکهء‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫شبکه‬ ‫دو‬ ‫بین‬VPN‫گزینه‬ ‫بهترین‬
.‫است‬ ‫مهم‬ ‫این‬ ‫به‬ ‫دستیابی‬ ‫برای‬
‫ذی‬ ‫موضوعات‬ ‫به‬ ‫راجع‬ ‫چپتر‬ ‫این‬ ‫ازتکمیل‬ ‫پس‬:‫دانست‬ ‫خواهیم‬ ‫ل‬
‫تکنالوژی‬ ‫فواید‬VPN
‫انواع‬VPN(Site to Site and Remote Access VPN)
‫از‬ ‫استفاده‬ ‫فواید‬ ‫و‬ ‫هدف‬GRE Tunnels
‫عیارسازی‬GRE‫نوع‬ ‫از‬site to site
‫مشخصات‬ ‫و‬ ‫ویژگیها‬IPsec
‫تطبیق‬ ‫چگونگی‬IPsec‫پروتوکول‬ ‫استفاده‬ ‫با‬IPsec
VPN( Virtual Private Networks)
VPN‫ها‬‫یک‬ ‫و‬ ‫شبکه‬ ‫یک‬ ‫بین‬ ‫یا‬ ‫و‬ ‫شبکه‬ ‫دو‬ ‫بین‬user‫شکل‬ ‫به‬ ‫و‬ ‫نموده‬ ‫ایجاد‬ ‫سومی‬ ‫شبکه‬ ‫در‬ ‫را‬ ‫اختصاصی‬ ‫مسیر‬ ‫یا‬ ‫تونل‬ ‫یک‬
‫از‬ ‫دیتا‬ ‫محفوظ‬end to end‫یاهم‬ ‫و‬ ‫باشد‬ ‫انترنت‬ ‫میتواند‬ ‫سومی‬ ‫شبکه‬ ‫این‬ ‫که‬ .‫میگردد‬ ‫تبادله‬ ‫محفوظ‬ ‫مسیر‬ ‫این‬ ‫از‬ ‫استفاده‬ ‫با‬
extranet.

Forth exploration dari note-muhibullah aman اکسپلوریشن چهارم- شبکه های کمپیورتری و شبکه های جهانی

More Related Content

What's hot (14)

Similar to Forth exploration dari note-muhibullah aman اکسپلوریشن چهارم- شبکه های کمپیورتری و شبکه های جهانی (20)

More from Muhibullah Aman (7)

Forth exploration dari note-muhibullah aman اکسپلوریشن چهارم- شبکه های کمپیورتری و شبکه های جهانی
