Modul Praktikum Algoritma dan Pemrograman Visual Basic net

MODUL PRAKTIKUM ALPRO 2
1
DOSEN PENGAMPU : INDRA GUNAWAN, ST., M.KOM., CEH., CHFI
STT IBNU SINA BATAM
MODUL PRAKTIKUM
ALGORITMA PEMROGRAMAN 2
JURUSAN TEKNIK INFORMATIKA
SEKOLAH TINGGI TEKNIK IBNU SINA BATAM
2016

2
STT IBNU SINA BATAM
DAFTAR ISI
BAB 1 PENGENALAN MS VISUAL STUDIO ........................................................................... 3
BAB 2 COMPONENT DASAR PADA TOOLBOX VB.NET...................................................... 4
BAB 3 PERULANGAN PADA VB.NET...................................................................................... 6
3.1 KASUS 1 (FOR..NEXT) ...................................................................................................... 7
3.2 KASUS 2 (FOR..NEXT) ...................................................................................................... 7
3.3 KASUS 3 (WHILE).............................................................................................................. 8
3.4 KASUS 4 (DO UNTIL…LOOP).......................................................................................... 8
BAB 4 PERCABANGAN PADA VB.NET................................................................................... 9
4.1 KASUS 1 (IF …THEN)........................................................................................................ 9
4.2 KASUS 2 (IF …THEN…ELSE) ................................................................................... 10
BAB 5 PENGENALAN MICROSOFT SQL SERVER............................................................... 11
5.1 MEMULAI SQLSERVER MANAGEMENT STUDIO.................................................... 11
5.2 MENAMBAH HAK AKSES ............................................................................................. 12
BAB 6 KONEKTIFITAS VB.NET DENGAN MSSQL.............................................................. 15
6.1 MEMBUAT CONNECTION STRING.............................................................................. 15
6.2 MEMBUAT TABEL BARU .............................................................................................. 18
6.2 PENGGUNAAN DATAGRIDVIEW MELALUI WIZARD ........................................... 22
TUGAS : BUAT TABPAGE 2, TAMBAHKAN DATAGRIDVIEW2 DAN ARAHKAN
DATANYA KE TABEL JURUSAN........................................................................................ 23
6.3 PENGUNAAN BINDINGNAVIGATOR.......................................................................... 24
BAB 7 PEMBUATAN CRUD (Create Read Update Delete) PADA VB.NET........................... 25
7.1 READ DATA...................................................................................................................... 27

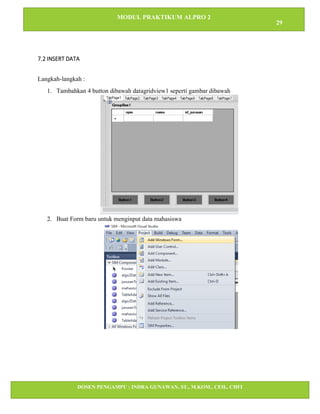

7.2 INSERT DATA .................................................................................................................. 29
7.3 UPDATE DATA................................................................................................................. 33
7.4 DELETE DATA ................................................................................................................. 36

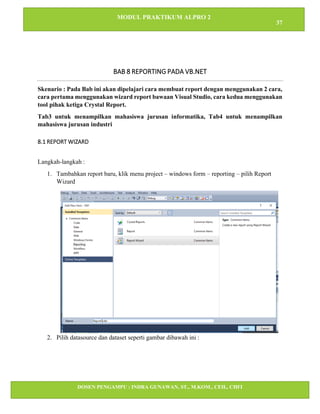

BAB 8 REPORTING PADA VB.NET......................................................................................... 37
8.1 REPORT WIZARD ............................................................................................................ 37
8.2 REPORT MANUAL........................................................................................................... 40
BAB 9 PEMBUATAN GRAFIK PADA VB.NET ...................................................................... 43

3
STT IBNU SINA BATAM
BAB 1 PENGENALAN MS VISUAL STUDIO
VISUAL STUDIO Adalah produk dari Microsoft yang dibuat untuk membantu para programmer
membuat aplikasi baik itu berbasis desktop (VB.net, C#.net, J#.net) maupun berbasis web
(ASP.net). Modul ini akan memakai salah satu bahasa diatas yaitu VB.net (Visual Basic dot net)
yang berbasis bahasa Basic.
Berikut adalah area kerja VB.Net 2010
Keterangan :
• Area Lingkaran merah adalah Toolbox
• Area Lingkaran biru adalah Form
• Area Lingkaran hijau adalah Solution Explorer/Server Explorer
• Area Lingkaran kuning adalah Component Propertis

4
STT IBNU SINA BATAM
BAB 2 COMPONENT DASAR PADA TOOLBOX VB.NET
Komponen- komponen yang akan sering digunakan pada modul ini yaitu :
• Menu & Toolbar
✓ Menustrip
✓ Statusstrip
✓ Toolstrip
• Data
✓ DataGridview
✓ Binding Navigator
✓ Binding Source
✓ Dataset
• Container
✓ TabControl
✓ GroupBox

5
STT IBNU SINA BATAM
• Common Controls
✓ Button
✓ Checkbox
✓ Combobox
✓ DateTimePicker
✓ Label
✓ PictureBox
✓ Textbox

6
STT IBNU SINA BATAM
BAB 3 PERULANGAN PADA VB.NET
Buatlah form seperti gambar dibawah ini dengan menggunakan tool
• Label
• Button
• Listview
• LineShape
Dobel Klik pada Form1 kemudian tuliskan script berikut
Me.Text = "Perulangan pada vb.net"
Button1.Text = "1x"
Button2.Text = "2x"
Button3.Text = "3x"
Button4.Text = "4x"
Button5.Text = "1x"
Button6.Text = "2x"
Button7.Text = "3x"
Button8.Text = "4x"
Button9.Text = "PILIH"
Button10.Text = "MULAI"
Label1.Text = "Kasus 1..FOR..NEXT"
Label2.Text = "Kasus 2..FOR..NEXT"
Label3.Text = "Kasus 3..WHILE"
Label4.Text = "Kasus 4..REPEAT..UNTIL"
Label5.Text = "ketik 'ya atau tidak'"
Label6.Text = "ketik angka 1 - 5"
ListView1.Width = 300

7
STT IBNU SINA BATAM
3.1 KASUS 1 (FOR..NEXT)
Skenario : Pada kasus 1 jika button1 di klik akan memunculkan pesan perulangan 1x, jika
button2 di klik akan memunculkan pesan perulangan 2x dst
1. Dobel klik pada button1 kemudian ketikkan script dibawah ini
Dim i = 0
For i = 0 To 0
MessageBox.Show("Perulangan ke " & i)
Next
Dim i = 0
For i = 0 To 1
Next
Dim i = 0
For i = 0 To 2
Next
Dim i = 0
For i = 0 To 3
Next
3.2 KASUS 2 (FOR..NEXT)
Skenario : Pada kasus 2 ini jika button5 di klik akan memunculkan pesan perulangan 1x
pada listview1, jika button2 di klik akan memunculkan pesan perulangan 2x dst
ListView1.Items.Clear()
Dim i = 0
For i = 0 To 0
ListView1.Items.Add("Perulangan ke " & i)
Next
Dim i = 0
For i = 0 To 1
Next
Dim i = 0
For i = 0 To 2

8
STT IBNU SINA BATAM
Next
Dim i = 0
For i = 0 To 3
Next
3.3 KASUS 3 (WHILE)
Skenario : While…digunakan jika menginginkan perulangan yang mempunyai syarat di
depan, misalnya user diberi input pilihan tombol (“tidak” dan “ya”), selama user
memencet tombol “tidak” maka program akan melakukan perulangan sampai tidak
terbatas, jika user memencet tombol “ya” perulangan akan berhenti.
Dobel Klik button9 kemudian tuliskan script dibawah ini :
While TextBox1.Text = "tidak"
MessageBox.Show("tidak")
End While
While TextBox1.Text = "ya"
MessageBox.Show("ya")
Exit While
End While
3.4 KASUS 4 (DO UNTIL…LOOP)
Skenario : Do until..loop…digunakan jika menginginkan perulangan yang mempunyai
syarat di belakang, misalnya user diberi input angka 1-5, ditentukan nilai x =0, nilai I =
inputan user, maka program akan selalu melakukan perulangan sampai nilai x= i
Dobel Klik button10 kemudian tuliskan script dibawah ini :
Dim i = Convert.ToUInt16(TextBox2.Text)
Dim x = 0
Do Until x = i
MessageBox.Show(" Pesan ke " & x + 1)
x = x + 1
Loop

9
STT IBNU SINA BATAM

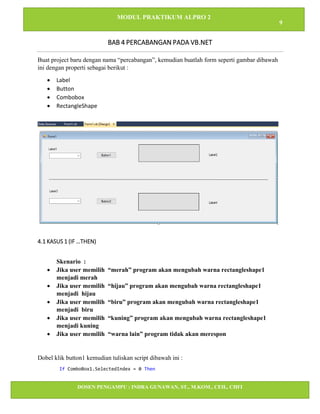

BAB 4 PERCABANGAN PADA VB.NET
Buat project baru dengan nama “percabangan”, kemudian buatlah form seperti gambar dibawah
ini dengan properti sebagai berikut :
• Label
• Button
• Combobox
• RectangleShape
4.1 KASUS 1 (IF …THEN)
Skenario :
• Jika user memilih “merah” program akan mengubah warna rectangleshape1
menjadi merah
• Jika user memilih “hijau” program akan mengubah warna rectangleshape1
menjadi hijau
• Jika user memilih “biru” program akan mengubah warna rectangleshape1
menjadi biru
• Jika user memilih “kuning” program akan mengubah warna rectangleshape1
menjadi kuning
• Jika user memilih “warna lain” program tidak akan merespon
Dobel klik button1 kemudian tuliskan script dibawah ini :
If ComboBox1.SelectedIndex = 0 Then

10
STT IBNU SINA BATAM
RectangleShape1.BackColor = Color.Red
End If
RectangleShape1.BackColor = Color.Green
End If
RectangleShape1.BackColor = Color.Blue
End If
RectangleShape1.BackColor = Color.Yellow
End If
4.2 KASUS 2 (IF …THEN…ELSE)
Dobel klik button2 kemudian tuliskan script dibawah ini :
RectangleShape2.BackColor = Color.Red
End If
RectangleShape2.BackColor = Color.Green
End If
RectangleShape2.BackColor = Color.Blue
End If
RectangleShape2.BackColor = Color.Yellow
End If
Timer1.Start()
Timer1.Interval = 1000
End If
Dobel klik timer1 kemudian tuliskan script dibawah ini :
Dim a As Integer
Dim r As Integer
Dim g As Integer
Dim b As Integer
Randomize()
a = CInt(Int((254 * Rnd()) + 0))
Randomize()
r = CInt(Int((254 * Rnd()) + 0))
Randomize()
g = CInt(Int((254 * Rnd()) + 0))
Randomize()
b = CInt(Int((254 * Rnd()) + 0))
RectangleShape2.BackColor = Color.FromArgb(a, r, g, b)

11
STT IBNU SINA BATAM
BAB 5 PENGENALAN MICROSOFT SQL SERVER
Skenario : Pada subbab ini akan dipelajari bagaimana memulai “sql server management
studio” kemudian membuat database dan tabel serta membuat relasi antar tabel, fungsi
relasi tabel disini untuk mengkoneksikan antara tabel mahasiswa dan tabel jurusan,
sehingga jika ada perubahan pada id tabel jurusan juga aka merubah id jurusan pada tabel
mahasiswa.
5.1 MEMULAI SQLSERVER MANAGEMENT STUDIO
1. Buka SQL Server Management Studio
2. Konfigurasi sesuai gambar dibawah, sesuaikan dgn nama computer masing2
3. Kemudian klik connect

12
STT IBNU SINA BATAM
5.2 MENAMBAH HAK AKSES
Langkah-langkah :
1. Klik kanan pada login dan klik new login
2. Klik Tombol Search

13
STT IBNU SINA BATAM
3. Ketikkan nama user windows pada komputer anda, kemudian klik “check names”
4. Klik OK

14
STT IBNU SINA BATAM
5. Di menu Server Role, tambahkan dbcreator dan sysadmin
6. Klik OK hingga selesai

15
STT IBNU SINA BATAM
BAB 6 KONEKTIFITAS VB.NET DENGAN MSSQL
Skenario :
✓ Pada Bab ini akan digunakan datagridview untuk menampilkan tabel jurusan dan tabel
mahasiswa
✓ Navigasi antar record menggunakan navigasi bawaan VS yaitu BindingNavigator
6.1 MEMBUAT CONNECTION STRING
Langkah-Langkah :
1. Pada Menu Server Explorer, klik kanan pilih ”add connection”

16
STT IBNU SINA BATAM
2. Klik Change
3. Pilih SQL Server, klik OK

17
STT IBNU SINA BATAM
4. Pada Server Name ketikkan “NAMAKOMPUTER/SQLEXPRESS”, dan sesuaikan
setting lainnya dgn gambar, lalu klik test connection, jika sukses klik OK

18
STT IBNU SINA BATAM

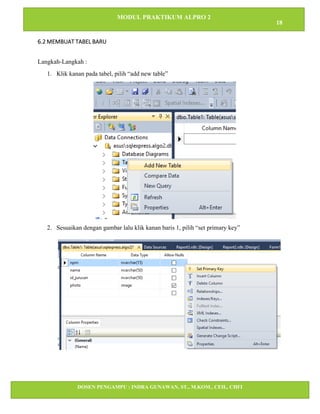

6.2 MEMBUAT TABEL BARU
Langkah-Langkah :
1. Klik kanan pada tabel, pilih “add new table”
2. Sesuaikan dengan gambar lalu klik kanan baris 1, pilih “set primary key”

19
STT IBNU SINA BATAM
3. Buat lagi table jurusan dengan cara yg sama, dan id sebagai primary key
4. Tambahkan relationship, klik kanan pada baris id_jurusan

20
STT IBNU SINA BATAM

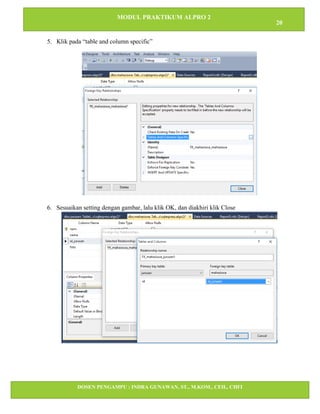

5. Klik pada “table and column specific”
6. Sesuaikan setting dengan gambar, lalu klik OK, dan diakhiri klik Close

21
STT IBNU SINA BATAM
7. Buat modul koneksi dgn klik kanan pada SIM pada solution explorer, beri nama koneksi
klik add
8. Ketikkan kode berikut pada module koneksi
Imports System.Data.SqlClient
Module koneksi
Public connect As SqlConnection
Sub connects()
Try
connect = New SqlConnection("Data Source=ASUSSQLEXPRESS;Initial
Catalog=algo2;Integrated Security=True;Pooling=False")
connect.Open()
Catch ex As Exception
MessageBox.Show("Koneksi Gagal")
End Try
End Sub
End Module

22
STT IBNU SINA BATAM

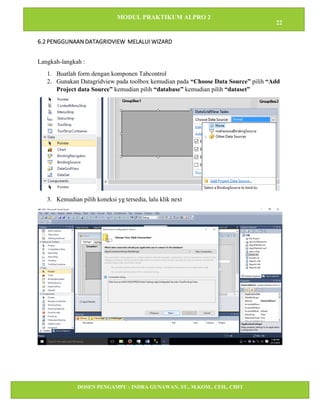

6.2 PENGGUNAAN DATAGRIDVIEW MELALUI WIZARD
Langkah-langkah :
1. Buatlah form dengan komponen Tabcontrol
2. Gunakan Datagridview pada toolbox kemudian pada “Choose Data Source” pilih “Add
Project data Source” kemudian pilih “database” kemudian pilih “dataset”
3. Kemudian pilih koneksi yg tersedia, lalu klik next

23
STT IBNU SINA BATAM
4. Pilih table mahasiswa lalu klik finish
5. Test dgn cara menjalankan program, jika berhasil maka tampilannya seperti dibawah ini,
tambahkan 4 data seperti contoh dengan cara langsung menuliskannya pada grid :
TUGAS : BUAT TABPAGE 2, TAMBAHKAN DATAGRIDVIEW2 DAN ARAHKAN DATANYA KE TABEL
JURUSAN

24
STT IBNU SINA BATAM
6.3 PENGUNAAN BINDINGNAVIGATOR
Langkah-langkah :
1. Tambahkan BindingNavigator ke form, drag ke atas datagridview2
2. Klik pada BindingNavigator kemudian pada panel propertis, ubah parameter “Data
Source” menjadi “JurusanBindingSource”

25
STT IBNU SINA BATAM
BAB 7 PEMBUATAN CRUD (CREATE READ UPDATE DELETE) PADA VB.NET
1. Tambahkan 2 kode ini pada baris paling atas(diatas Public Class Form1) pada Form1:
Imports System.IO
2. Tambahkan kode dibawah ini dibawah Public Class Form1
Public input As String
3. Dobel klik form1 kemudian ketikkan kode dibawah ini :
'TODO: This line of code loads data into the 'algo2DataSet.jurusan' table. You can
move, or remove it, as needed.
Me.JurusanTableAdapter.Fill(Me.algo2DataSet.jurusan)
'TODO: This line of code loads data into the 'algo2DataSet.mahasiswa' table. You
can move, or remove it, as needed.
Me.mahasiswaTableAdapter.Fill(Me.algo2DataSet.mahasiswa)
Me.Text = "Sistem Informasi Mahasiswa"
Me.ReportViewer1.RefreshReport()
' Button5.Text = "CARI"
' Button6.Text = "TAMPILKAN LAPORAN"
Button1.Text = "SHOW"
Button2.Text = "ADD"
Button3.Text = "EDIT"
Button4.Text = "DELETE"
Label1.Text = "NPM"
Label2.Text = "Nama"
Label3.Text = "Jurusan"
GroupBox1.Text = "Tabel Mahasiswa"
GroupBox2.Text = "Data Detil Mahasiswa"
TextBox1.Text = "Masukkan NPM"
tampilmahasiswa("", "", "")
tampiljurusan("")
ComboBox1.DropDownStyle = ComboBoxStyle.DropDownList
ComboBox1.Items.Clear()
ComboBox1.Items.Add("T.Industri")
ComboBox1.Items.Add("T.Informatika")

26
STT IBNU SINA BATAM
4. Tambahkan kode dibawah ini diarea kosong di dalam class
Sub refreshgrid()
koneksi.connects()
Dim query As String = ""
Dim da1 As SqlDataAdapter
tampilmahasiswa("", "", query)
da1 = New SqlDataAdapter(query, koneksi.connect)
Dim ds1 As DataSet = New DataSet
ds1.Clear()
da1.Fill(ds1, "mahasiswa")
DataGridView1.DataSource = ds1.Tables("mahasiswa")
End Sub
Private Sub DataGridView1_CellClick(ByVal sender As Object, ByVal e As
System.Windows.Forms.DataGridViewCellEventArgs) Handles
DataGridView1.CellClick
Dim row As Int16 = DataGridView1.CurrentCell.RowIndex
Dim npm As String = DataGridView1.Rows(row).Cells(0).Value
input = npm
Form3.input = npm
End Sub
Private Sub DataGridView1_CellContentClick(ByVal sender As System.Object,
ByVal e As System.Windows.Forms.DataGridViewCellEventArgs) Handles
DataGridView1.CellContentClick
input = npm
Form3.input = npm
End Sub

27
STT IBNU SINA BATAM
7.1 READ DATA
Skenario : Ketika button1 di klik data akan tampil pada textbox sebelah kanan.
Langkah-langkah :
1. Buatlah kumpulan label dan textbox seperti pada gambar, pisahkan dengan groupbox1 dan
groupbox2, gunakan 2 textbox dan 1 combobox serta picturebox.
3. Dobel klik pada button1, kemudian ketikkkan kode dibawah ini :
TextBox2.Text = ""
TextBox3.Text = ""
ComboBox1.SelectedItem = Nothing
PictureBox1.Image = Nothing
PictureBox1.SizeMode = PictureBoxSizeMode.StretchImage
Dim nama As String = DataGridView1.Rows(row).Cells(1).Value
Dim id_jurusan As String = DataGridView1.Rows(row).Cells(2).Value
TextBox2.Text = npm

28
STT IBNU SINA BATAM
TextBox3.Text = nama
If id_jurusan = 1 Then
ComboBox1.SelectedIndex = 0
ElseIf id_jurusan = 2 Then
ComboBox1.SelectedIndex = 1
End If
Dim lokasi As String = "D:upload" + npm + ".jpg"
'cek file dulu supaya ketika filenya belum ada program tdk error
If File.Exists(lokasi) Then
PictureBox1.Image = Image.FromFile(lokasi)
Else
End If

29
STT IBNU SINA BATAM
7.2 INSERT DATA
Langkah-langkah :
1. Tambahkan 4 button dibawah datagridview1 seperti gambar dibawah
2. Buat Form baru untuk menginput data mahasiswa

30
STT IBNU SINA BATAM
3. Pilih Window Form, klik add
4. Dobel klik pada button2 form1, ketikkan kode dibawah ini
Form2.ShowDialog()
5. Buat Buat form 2 seperti gambar dibawah ini :

31
STT IBNU SINA BATAM
6. Ketikkan kode dibawah pada Form2 baris paling atas
Imports System.IO
7. Dobel klik pada Form2 ketikkan kode dibawah ini :
Label1.Text = "NPM"
Label2.Text = "NAMA"
Label3.Text = "JURUSAN"
Label4.Text = "PHOTO"
Button1.Text = "SIMPAN"
Button2.Text = "Browse"
Button2.Enabled = False
TextBox1.Text = ""
TextBox2.Text = ""
TextBox3.Text = ""
8. Dobel klik button2 pada form2, ketikkan kode dibawah ini :
OpenFileDialog1.ShowDialog()
TextBox3.Text = OpenFileDialog1.FileName
Dim foto As String = Trim(TextBox3.Text)

32
STT IBNU SINA BATAM
Dim npm As String = Trim(TextBox1.Text)
My.Computer.Network.UploadFile(
foto,
"D:upload" + npm + ".jpg", "", "", True, 500)
9. Dobel klik button1 pada form2, ketikkan kode dibawah ini :
simpan()
Form1.refreshgrid()
'menutup form2
Me.DialogResult = DialogResult.OK
10. Dobel klik pada textbox1, ketikkan kode dibawah ini :
Button2.Enabled = True
11. Ketikkan kode dibawah ini pada area kosong di dalam class
Sub simpan()
Try
koneksi.connects()
Dim nama, npm As String
Dim id_jurusan As Int16
'FUngsi trim menghilangkan spasi didepan/dibelakang
npm = Trim(TextBox1.Text.ToString)
nama = Trim(TextBox2.Text.ToString)
'mengubah nilai combobox menjadi 1 atau 2 berdasar index
With (ComboBox1.SelectedIndex)
id_jurusan = "1"
ElseIf ComboBox1.SelectedIndex = 1 Then
id_jurusan = "2"
End If
End With
'melakukan kueri input tanpa menampilkan data/executenonquery
Dim kueri As String = "INSERT INTO MAHASISWA(npm,nama,id_jurusan)
VALUES(@npm,@nama,@id_jurusan)"
Dim cmd As New SqlCommand
cmd.Connection = koneksi.connect
cmd.CommandType = CommandType.Text
cmd.Parameters.Add("@npm", SqlDbType.VarChar).Value = npm
cmd.Parameters.Add("@nama", SqlDbType.VarChar).Value = nama
cmd.Parameters.Add("@id_jurusan", SqlDbType.TinyInt).Value = id_jurusan

33
STT IBNU SINA BATAM
cmd.CommandText = kueri
cmd.ExecuteNonQuery()
cmd.Dispose()
koneksi.connect.Close()
MessageBox.Show("Data Telah tersimpan", "Informasi",
MessageBoxButtons.OK)
MessageBox.Show("Penyimpanan gagal", "Informasi Gagal Simpan",
MessageBoxButtons.OK, MessageBoxIcon.Warning)
End Try
End Sub
7.3 UPDATE DATA
Skenario : Buat form3 sebagai form untuk mengupdate data, cell yg di klik pada gridview1
adalah data yg akan diedit pada form3.
Tambahkan kode dibawah dibawah public class form3
Public input As String
Langkah-langkah :
1. Pada Form1, dobel klik button3 ketikkan kode dibawah ini :
Form3.ShowDialog()
refreshgrid()
2. Tambahkan form3 (Menu Project – Add windows form – pilih windows form – klik add
Label1.Text = "NPM"
Label2.Text = "NAMA"
Label3.Text = "JURUSAN"
Label4.Text = "PHOTO"
Button1.Text = "SIMPAN"
Button2.Text = "Browse"

34
STT IBNU SINA BATAM
TextBox1.Enabled = False
edit()
addupdate()
'upload file
OpenFileDialog1.ShowDialog()
TextBox3.Text = OpenFileDialog1.FileName
Dim foto As String = Trim(TextBox3.Text)
Dim npm As String = Trim(TextBox1.Text)
My.Computer.Network.UploadFile(
foto,
"D:upload" + npm + ".jpg", "", "", True, 500)
5. Tuliskan kode dibawah ini pada area kosong didalam class
Sub edit()
Try
input = TextBox1.Text.ToString
koneksi.connects()
Dim kueri As String = "SELECT * FROM mahasiswa where npm='" & input &
"'"
Dim reader As SqlDataReader = cmd.ExecuteReader()
While reader.Read
TextBox1.Text = reader.Item("npm")
TextBox2.Text = reader.Item("nama")
'jika ada foto tampilkan di textbox
If File.Exists("D:upload" + input) Then
TextBox3.Text = reader.Item("foto")
Else
TextBox3.Text = ""
End If
'mengubah nilai 0/1 menjadi string t.Industri/t.informatika
With reader.Item("id_jurusan")
If reader.Item("id_jurusan") = 1 Then
Me.ComboBox1.SelectedIndex = 0
ElseIf reader.Item("id_jurusan") = 2 Then
Me.ComboBox1.SelectedIndex = 1
End If

35
STT IBNU SINA BATAM
End With
End While
cmd.Dispose()
MessageBox.Show("Gagal Ditampilkan", "Gagal", MessageBoxButtons.OK,
MessageBoxIcon.Warning)
End Try
End Sub
Sub addupdate()
Try
koneksi.connects()
Dim nama As String
Dim id_jurusan As Int16
nama = trim(TextBox2.Text).ToString
'FUngsi trim menghilangkan spasi didepan/dibelakang
TextBox1.Text = input
'mengubah nilai combobox menjadi 1 atau 2 berdasar index
With (ComboBox1.SelectedIndex)
id_jurusan = "1"
ElseIf ComboBox1.SelectedIndex = 1 Then
id_jurusan = "2"
End If
End With
'melakukan kueri input tanpa menampilkan data/execute nonquery
Dim kueri As String = "UPDATE mahasiswa SET
nama=@nama,id_jurusan=@id_jurusan WHERE npm=@npm"
cmd.Parameters.Add("@npm", SqlDbType.VarChar).Value = input
cmd.Parameters.Add("@nama", SqlDbType.VarChar).Value = nama
cmd.Parameters.Add("@id_jurusan", SqlDbType.TinyInt).Value = id_jurusan
cmd.Dispose()
MessageBox.Show("Data Telah tersimpan", "Sukses", MessageBoxButtons.OK)
Me.DialogResult = DialogResult.OK
MessageBox.Show("Penyimpanan gagal", "Gagal", MessageBoxButtons.OK,
MessageBoxIcon.Warning)
End Try
End Sub

36
STT IBNU SINA BATAM
7.4 DELETE DATA
Skenario : Cell yang dipilih pada datagridview1 adalah data yg akan dihapus dengan cara klik
button4
Langkah-langkah :
1. Dobel klik pada button4 Form1 ketikkan kode dibawah ini :
input = npm
Dim hasil As MsgBoxResult = MsgBox("Anda akan menghapus data?",
MsgBoxStyle.YesNo, "Konfirmasi hapus data")
If hasil = MsgBoxResult.Yes Then
hapus(input)
Else
Exit Sub
End If
2. Tambahkan kode dibawah ini di area kosong didalam class form1
Sub hapus(ByVal input As String)
Try
koneksi.connects()
Dim kueri As String = "DELETE FROM mahasiswa WHERE npm='" & input &
"'"
cmd.Dispose()
'refresh datagridview1
Me.DataGridView1.DataSource = Nothing
Me.mahasiswaTableAdapter.Fill(Me.algo2DataSet.mahasiswa)
DataGridView1.DataSource = mahasiswaBindingSource
DataGridView1.Refresh()
MessageBox.Show("Data gagal dihapus", "Konfirmasi gagal",
MessageBoxButtons.OK, MessageBoxIcon.Error)
End Try
End Sub

37
STT IBNU SINA BATAM
BAB 8 REPORTING PADA VB.NET
Skenario : Pada Bab ini akan dipelajari cara membuat report dengan menggunakan 2 cara,
cara pertama menggunakan wizard report bawaan Visual Studio, cara kedua menggunakan
tool pihak ketiga Crystal Report.
Tab3 untuk menampilkan mahasiswa jurusan informatika, Tab4 untuk menampilkan
mahasiswa jurusan industri
8.1 REPORT WIZARD
Langkah-langkah :
1. Tambahkan report baru, klik menu project – windows form – reporting – pilih Report
Wizard
2. Pilih datasource dan dataset seperti gambar dibawah ini :

38
STT IBNU SINA BATAM
3. Drag (klik geser) dari available field ke values
4. Lanjutkan sampai finish

39
STT IBNU SINA BATAM
5. Tambahkan report viewer pada tab 3, pilih “SIM.Report1.rdlc” pada kolom “Choose
Report”.
6. Pada kolom “Data Source” pilih “Dataset1” atau sesuaikan pada computer anda
7. Pada kolom “Available Dataset” pilih “mahasiswa”

40
STT IBNU SINA BATAM
8.2 REPORT MANUAL
Langkah-langkah :
1. Tambahkan report3, klik menu project – add windows form- pilih report
2. Pada report3 buatlah seperti gambar dibawah ini menggunakan textbox, image, rectangle

41
STT IBNU SINA BATAM
3. Drag table sehingga seperti digambar dibawah ini
4. Drag npm ke kolom2, nama ke kolom 3
5. Klik kanan pada kolom 4 pilih expression
6. Ketikkan kode dibawah ini

42
STT IBNU SINA BATAM
Kode :
=Switch(Fields!id_jurusan.Value = "1","Teknik Industri", Fields!id_jurusan.Value =
"2","Teknik Informatika")
7. Lakukan yg sama pada kolom total, klik kanan pilih expression
=CountRows()
Hasil tampilan Report :

43
STT IBNU SINA BATAM
BAB 9 PEMBUATAN CHARTPADA VB.NET
Skenario : Buatlah report3 melalui menu Project – Add windows form – reporting – report,
report ini akan kita tambahkan grafik jumlah mahasiswa per jurusan, grafik berupa pai
chart.
Langkah-langkah :
1. Pada report3, tambahkan chart pada menu kiri toolbox, pilih sesuai gambar dbawah

44
STT IBNU SINA BATAM
2. Aktifkan report data, klik menu View-Report Data
3. Klik pada grafik pie, kemudian drag Id_jurusan di dataset1(menu kiri) ke bagian atas dan
kanan grafik
4. Klik kanan id_jurusan sebelah kanan grafik, pilih “series Group Properties”

45
STT IBNU SINA BATAM
5. Pada Bagian Label klik fx, ketikkan kode dibawah ini
=Switch(Fields!id_jurusan.Value = "1","Teknik Industri",Fields!id_jurusan.Value =
"2","Teknik Informatika")
6. Pada bagian Group pilih id_jurusan

46
STT IBNU SINA BATAM
7. Pada Form1 Tab5 tambahkan Reportviewer, kemudian klik pada tanda pojok kanan atas
pilih Report3
Hasil tampilan chart :

47
STT IBNU SINA BATAM

48
STT IBNU SINA BATAM
BAB 10 PEMBUATAN GRAFIK PADA VB.NET
Pada Tab 6 tambahkan picture box dengan background hitam dan 1 tombol
Dobel klik tombol tersebut kemudian masukkan perintah dibawah ini
Dim myGraphics As Graphics = PictureBox2.CreateGraphics
Dim myPen As Pen
Dim rand As New Random
For i = 0 To 1000
myPen = New Pen(Drawing.Color.FromArgb(rand.Next(0, 254), rand.Next(0, 254),
rand.Next(0, 254)))
myGraphics.DrawLine(myPen, rand.Next(0, PictureBox2.Width - 1), rand.Next(0,
PictureBox2.Height - 1), rand.Next(0, PictureBox2.Width - 1), rand.Next(0,
PictureBox2.Height - 1))
Next
Hasilnya :

49
STT IBNU SINA BATAM
TOPIK TERKAIT
Untuk membaca topik-topik lainnya seputar dunia pemrograman, jaringan dan keamanan, silakan
merujuk ke penelitian saya lainnya (Abdilana & Gunawan, 2022; Berliana dkk., 2022; Gunawan,
2014, 2019, 2020, 2021a, 2021b, 2021c, 2021d, 2021e, 2021f, 2021g; Gunawan dkk., 2018;
Gunawan & Yelmi, 2021; Huzaeni & Gunawan, 2022; Indrayana dkk., 2022; Permatasari dkk.,
2018; Pratama dkk., 2022; D. C. Purnomo & Gunawan, 2022; D. Purnomo & Gunawan, 2021; Y
dkk., 2022)
PUSTAKA
Abdilana, R., & Gunawan, I. I. (2022). Implementasi Metode SAW dalam Sistem Pendukung
Keputusan Pemilihan Smartphone Menggunakan Scratch. JIIFKOM (Jurnal Ilmiah Informatika
dan Komputer), 1(1), 35–40.
Berliana, C. D., Saputra, T. A., & Gunawan, I. (2022). Analisis Serangan dan Keamanan pada Denial
of Service (DOS): Sebuah Review Sistematik. JIIFKOM (Jurnal Ilmiah Informatika dan
Komputer), 1(2), 33–38.
Gunawan, I. (2014). I-POLINK: Indonesian Police Link Model Knowledge Management Investigasi
Forensika Digital. https://doi.org/10.13140/RG.2.2.28996.32647
Gunawan, I. (2019). PEMROGRAMAN BAHASA ASSEMBLY MIKROPROSESOR 8086 (1 ed.).
Guepedia.
Gunawan, I. (2020). Optimasi Model Artificial Neural Network untuk Klasifikasi Paket Jaringan.
SIMETRIS, 14(2), 1–5. https://doi.org/10.51901/simetris.v14i2.135
Gunawan, I. (2021a). Keamanan Data: Teori dan Implementasi (1 ed.). Jejak.

50
STT IBNU SINA BATAM
Gunawan, I. (2021b). Analisis Malware Botnet Proteus Pendekatan Static dan Dinamic. SIMETRIS,
15(1), 12–17. https://doi.org/10.51901/simetris.v15i01.172
Gunawan, I. (2021c). Analisis Keamanan Data Pada Website Dengan Wireshark. JES (Jurnal Elektro
Smart), 1(1), 16–19.
Gunawan, I. (2021d). Analisis Keamanan Jaringan Wifi Menggunakan Wireshark. JES (Jurnal
Elektro Smart), 1(1), 10–12.
Gunawan, I. (2021e). Analisis Keamanan Wifi Menggunakan Wireshark. JES (Jurnal Elektro Smart),
1(1), 7–9.
Gunawan, I. (2021f). Analisis Layer Aplikasi (Protokol HTTP) menggunakan Wireshark. JES (Jurnal
Elektro Smart), 1(1), 13–15.
Gunawan, I. (2021g). Analisis Keamanan Aplikasi Android Non Playstore Dengan Metode Digital
Forensik Pendekatan Statis Dan Dinamis. SIMETRIS, 15(2), 29–34.
https://doi.org/10.51901/simetris.v15i2.225
Gunawan, I., Afrina, & Sofrawida, C. (2018). SISTEM PENDUKUNG KEPUTUSAN PEMILIHAN
KARYAWAN TERBAIK PADA LAMOIST LAYERS BATAM. JR : Jurnal Responsive Teknik
Informatika, 2(02), 39–61.
Gunawan, I., & Yelmi, Y. (2021). Rancang Bangun Robot Pengawas Dokumen Berbasis Raspberry
Pi2 dengan Pemrograman Python. Jurnal Ilmu Komputer Dan Bisnis, 12(1), 144–149.
Huzaeni, F., & Gunawan, I. I. (2022). Implementasi Metode SAW dalam Sistem Pendukung
Keputusan Pemilihan Laptop Menggunakan Scratch. JIIFKOM (Jurnal Ilmiah Informatika dan
Komputer), 1(1), 30–34.

51
STT IBNU SINA BATAM

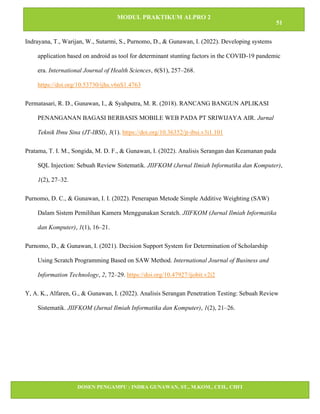

Indrayana, T., Warijan, W., Sutarmi, S., Purnomo, D., & Gunawan, I. (2022). Developing systems
application based on android as tool for determinant stunting factors in the COVID-19 pandemic
era. International Journal of Health Sciences, 6(S1), 257–268.
https://doi.org/10.53730/ijhs.v6nS1.4763
Permatasari, R. D., Gunawan, I., & Syahputra, M. R. (2018). RANCANG BANGUN APLIKASI
PENANGANAN BAGASI BERBASIS MOBILE WEB PADA PT SRIWIJAYA AIR. Jurnal
Teknik Ibnu Sina (JT-IBSI), 3(1). https://doi.org/10.36352/jt-ibsi.v3i1.101
Pratama, T. I. M., Songida, M. D. F., & Gunawan, I. (2022). Analisis Serangan dan Keamanan pada
SQL Injection: Sebuah Review Sistematik. JIIFKOM (Jurnal Ilmiah Informatika dan Komputer),
1(2), 27–32.
Purnomo, D. C., & Gunawan, I. I. (2022). Penerapan Metode Simple Additive Weighting (SAW)
Dalam Sistem Pemilihan Kamera Menggunakan Scratch. JIIFKOM (Jurnal Ilmiah Informatika
dan Komputer), 1(1), 16–21.
Purnomo, D., & Gunawan, I. (2021). Decision Support System for Determination of Scholarship
Using Scratch Programming Based on SAW Method. International Journal of Business and
Information Technology, 2, 72–29. https://doi.org/10.47927/ijobit.v2i2
Y, A. K., Alfaren, G., & Gunawan, I. (2022). Analisis Serangan Penetration Testing: Sebuah Review
Sistematik. JIIFKOM (Jurnal Ilmiah Informatika dan Komputer), 1(2), 21–26.

Modul Praktikum Algoritma dan Pemrograman Visual Basic net

More Related Content

Similar to Modul Praktikum Algoritma dan Pemrograman Visual Basic net (20)

More from Igun (20)

Modul Praktikum Algoritma dan Pemrograman Visual Basic net
