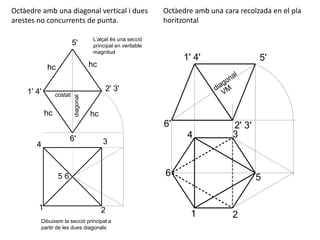

3. Octàedre amb una diagonal vertical i dues
arestes no concurrents de punta.
1' 4' 2' 3'
5'
6'
1
4
2
3
5 6
costat
diagonal
hchc
hc hc
L’alçat és una secció
principal en veritable
magnitud
Dibuixem la secció principal a
partir de les dues diagonals
Octàedre amb una cara recolzada en el pla
horitzontal
diagonal
VM
6'
5'1' 4'
2' 3'
6 5
2
3
1
4
5. a' b'
a
b

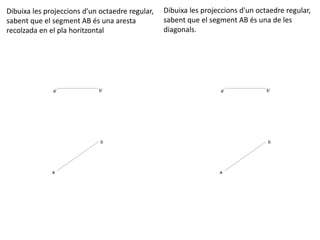

Dibuixa les projeccions d'un octaedre regular,
sabent que el segment AB és una aresta
recolzada en el pla horitzontal
Dibuixa les projeccions d'un octaedre regular,
sabent que el segment AB és una de les
diagonals.
a' b'
a
b
6. 1' 4'
2' 3'
2
3
1
4
EX 13 (44): (OCTÀEDRE) El quadrat ABCD és la
secció mitjana (per dos diagonals principals) d’un
octàedre. Dibuixa les seves projeccions.
7. a' b'
c
b
a
EX 14 (45): OCTAEDRE. Completa la
projecció vertical del triangle equilàter ABC,
considerant el costat AB el de major cota.
Aquest triangle és la cara més alta d’un
octàedre. Dibuixa les seves projeccions.
