Dokumen tersebut membahas tentang toleransi ukuran dalam pembuatan dan penyatuan komponen. Terdapat tiga jenis toleransi yaitu longgar, pas, dan paksa, serta penjelasan tentang sistem satuan lubang dan poros, lambang-lambang toleransi, dan contoh penulisan toleransi ukuran linear dan sudut.
Ppt toleransi linier dan toleransi sudut
- 1. toleransi Agar supaya persyaratanya dapat di penuhi, ukuran yang sebenarnya yang di ukur pada benda kerja boleh terletak antara dua batas ukuran yang di izinkan, perbedaan dua batas ukuran tersebut yang dinamakan toleransi. nilai toleransi standar ISO R286 ( ISO system of limits and fits-sistem ISO untuk limit dan suaian ). Toleransi standart ini disebut juga IT.
- 3. suaian perbedaan ukuran yang diizinkan untuk suatu pemakain tertentu dari pasangan ini , disebut suaian. jenis-jenis suaian -suaian longgar -suaian pas -suaian paksa
- 4. b. Sistem satuan lubang dan sistem satuan poros. Pada sistem satuan lubang, penyimpangan bawah dari lubang diambil sama dengan nol, sedangkan pada sistem satuan poros penyimpangan atas diambil sama dengan nol. Lubang atau poros semacam ini disebut lubang dasar atau poros dasar. pada sistem lubang dasar, poros dengan berbagai penyimpangan disesuaikan pada lubang dasar, dan pada sistem poros dasar sebaliknya.

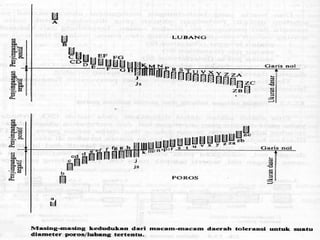

- 5. c. Lambang untuk toleransi, penyimpangan dan suaian Kedudukan daerah toleransi terhadap garis nol, yang merupakan suatu fungsi dari ukuran dasar, dinyatakan oleh sebuah lambang huruf, yaitu huruf besar untuk lubang dan huruf kecil untuk poros. Lambang H mewakili lubang dasar dan lambang h mewakili poros dasar. Gabungan antara lambang-lambang untuk lubang dan poros menentukan jenis suaian. contoh: 1. Lubang H poros g suaian longgar dalam sistem lubang dasar. 2. Lubang H poros m suaian pas dalam sistem lubang dasar. 3. Lubang R poros h suaian paksa dalam sistem poros dasar.
- 7. contoh: 45g7 diameter poros 45mm, suaian longgar dalam sistem lubang dasar dengan nilai toleransi IT 7 45H8/g7 atau 45H8-g7
- 15. 2. Penulisan toleransi linear dan sudut a. Penulisan ukuran linear dari sebuah komponen. - Toleransi suaian dengan lambang ISO
- 16. - Toleransi simetris - Ukuran-ukuran batas
- 17. - ukuran-ukuran batas dalam satu arah b. Urutan penulisan penyimpangan

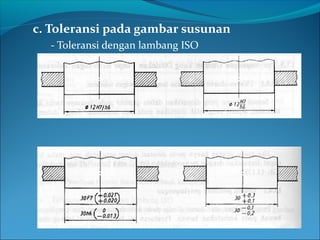

- 18. c. Toleransi pada gambar susunan - Toleransi dengan lambang ISO
- 19. d. Toleransi ukuran sudut 3. Memberi ukuran dan toleransi kerucut a. Ketirusan dan pendakian
