![Table 2/A.15 Systematic Failures in HW Design
IEC
61508
Ref.
Requirement Compliance Argument:
Reference/Comment
FS Assessor's
Evaluation
Action
Alert to
Client
2/A.15-1
7/A.9
Program sequence
monitoring (HR/medium)
▼Temporal or logical
monitoring of the program
sequence
▲Temporal and logical
monitoring of the program
sequence at very many
checking points in the
program
▲See PAD (D5.1) Figure 2-4.
This shows the separate
clock used for the logic in
the FGPA doing sequence
monitoring. Each time a
function block receives data,
it decodes the CRC+data
which includes a
"numerator". This
numerator acts like a pass
counter, and so allows every
FB execution to detect stale
data. A stale data signal can
come from a FB that did not
get executed the last time, a
failure to update data, or a
failure within the logic
updating the numerator or
in the logic checking for it. []
The FPGA runs a
sequence periodically
which consists of reading
inputs, performing logic,
writing to outputs, and
updating
communications. Each
time one of these items in
the sequence is executed,
a unique code is sent to
the watchdog. The watch
dog looks for this code in
the correct sequence and
resets if the code is not
received in the correct
sequence or is delayed
significantly. []
CLOSED
ACTION(01-
01) Radiy to
check this
claim in col.D-
--2/A.15-1.
Standards compliance testing:
Safety Case approach](https://image.slidesharecdn.com/4-151109174331-lva1-app6892/85/QA-Fest-2015-16-320.jpg)
QA Fest 2015. Владимир Скляр. Организация тестирования встроенных систем в компании "с нуля"
- 1. Организация тестирования встроенных систем в компании «с нуля» Владимир Скляр Радий (Кировоград, Украина) QA Fest, October 31, 2015, Kyiv, Ukraine 1

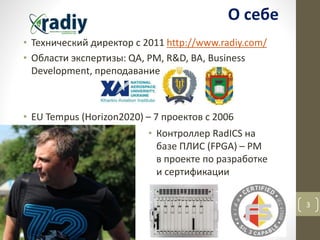

- 3. • Технический директор с 2011 http://www.radiy.com/ • Области экспертизы: QA, PM, R&D, BA, Business Development, преподавание • EU Tempus (Horizon2020) – 7 проектов с 2006 3 О себе • Контроллер RadICS на базе ПЛИС (FPGA) – PM в проекте по разработке и сертификации
- 4. • Компания Радий: вклад в безопасность атомных электростанций • Отличие индустрии встроенных систем безопасности от ИТ • Команда тестирования «с нуля»: история успеха • Методы тестирования встроенных систем на базе программируемых логических интегральных схем (ПЛИС, FPGA – Field Programmable Gates Array) • Выводы 4 Содержание QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine
- 5. Company Radiy Profile 5 QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine
- 6. Чем мы отличаемся от ИТ Производим оборудование -> работает на АЭС в Украине, в Европе, в Америке Уровень зарплат -> нет привязки к $ Наличие производства –> специфика менеджмента Подбор и мотивация персонала -> кооперация с университетами Соответствие требованиям стандартов по безопасности -> независимая оценка (лицензирование, сертификация) V-shape Life Cycle QA = Verification and Validation: Docs Review, Reliability Analysis (FMEDA), Static Code Analysis, Unit and Integration testing (code), Fault Insertion Testing, Validation, Requirements Tracing, Environmental Equipment Qualification 6 QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine

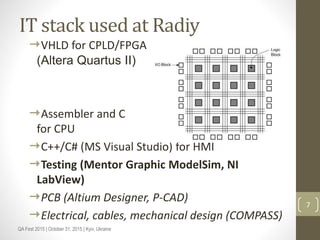

- 7. IT stack used at Radiy VHLD for CPLD/FPGA (Altera Quartus II) Assembler and C for CPU C++/C# (MS Visual Studio) for HMI Testing (Mentor Graphic ModelSim, NI LabView) PCB (Altium Designer, P-CAD) Electrical, cables, mechanical design (COMPASS) 7 QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine
- 8. Life cycle and test coverage 8 QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine Technical Specification Architecture Design (HW) HW Design FMEDA Report Validation TP&S Validation TR Integration TP&S Integration TR Fault Insertion TP&S Fault Insertion TR Detailed Design Units Modules VHDL code Functional TP&S Functional TR Logic Level Simulation & Timing Simulation TR Static Timing Analysis TR Static Code Analysis Report
- 9. Команда тестирования «с нуля»: история успеха На начальном этапе – отсутствие QA для кода, тестирование выполнялось лишь для интегрированной системы Основная мотивация внедрения QA – соответствие требованиям стандартов для получения сертификатов и лицензий Нужна была мультидисциплинарная команда по направлениям: тестирование кода VHDL, тестирование схемотехники, тестирование интегрированных систем на базе ПЛК Существенным моментом было обязательное оформление объемной англоязычной тестовой документации Один из критериев успешности тестирования: документированное 100% тестовое покрытие по «правильным» критериям Команда тестирования была создана с привлечением преподавателей и студентов Полтавского НТУ (каф. компьютерной инженерии) – spin off После внедрения QA признано подтверждение качества продуктов 9 QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine
- 10. Static Code Analysis and Code Review Tools Aldec ALINT Mentor Graphics HDL Designer TrigProc: process (R, S) is-- Violation, asynchronous combination logic begin if R = ‘1’ then Q <= ‘0’; elsif S = ‘1’ then Q <= ‘1’; end if; end process TrigProc; Q$latch Q R S 10 QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine 10
- 11. Functional Testing of VHDL Tools Vendor Name Aldec Active-HDL, Riviera-PRO Mentor Graphics ModelSim, Questa Сadence Incisive Enterprise Simulator/Verifier Synopsys VCS и Verdi3 11 QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine
- 12. Logic Level Simulation, Timing Simulation Tools The same as for FT 12 QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine 12
- 13. Static Timing Analysis Независимые разработчики Vendor Name Microsemi SmartTime Xilinx Vivado Static Timing Analysis Altera TimeQuest Timing Analyzer Cadence TempusTiming Signoff Solution Synopsys PrimeTime Suite Tools 13 QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine 13
- 14. QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine 14 Fault Insertion Testing
- 15. 15 Validation testing: NI PXI controller with LabView QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine
- 16. Table 2/A.15 Systematic Failures in HW Design IEC 61508 Ref. Requirement Compliance Argument: Reference/Comment FS Assessor's Evaluation Action Alert to Client 2/A.15-1 7/A.9 Program sequence monitoring (HR/medium) ▼Temporal or logical monitoring of the program sequence ▲Temporal and logical monitoring of the program sequence at very many checking points in the program ▲See PAD (D5.1) Figure 2-4. This shows the separate clock used for the logic in the FGPA doing sequence monitoring. Each time a function block receives data, it decodes the CRC+data which includes a "numerator". This numerator acts like a pass counter, and so allows every FB execution to detect stale data. A stale data signal can come from a FB that did not get executed the last time, a failure to update data, or a failure within the logic updating the numerator or in the logic checking for it. [] The FPGA runs a sequence periodically which consists of reading inputs, performing logic, writing to outputs, and updating communications. Each time one of these items in the sequence is executed, a unique code is sent to the watchdog. The watch dog looks for this code in the correct sequence and resets if the code is not received in the correct sequence or is delayed significantly. [] CLOSED ACTION(01- 01) Radiy to check this claim in col.D- --2/A.15-1. Standards compliance testing: Safety Case approach
- 17. Выводы Наличие в компании ИТ сегмента и производственного сегмента требуют двух принципиально разных стилей менеджмента – это остается одним из наших барьеров Captain Obvious: самое главное – это человеческий фактор Отрасль Embedded Safety Systems заимствует у IT Industry многие подходы к РМ; что может позаимствовать IT Industry? Компоненты методологии: системный анализ, управление требованиями и трассировка требований, поэтапное тестирование, тестовая документация 17 QA Fest 2015 | October 31, 2015 | Kyiv, Ukraine
- 18. Thank you for your attention! Research & Production Corporation Radiy 29, Geroyiv Stalingrada Street, Kirovograd 25009, Ukraine e-mail: v.sklyar@radiy.com; vvsklyar14@gmail.com; vvsklyar@ukr.net http://www.radiy.com 18
Editor's Notes
- #10: Записываем ожидания участников
