Документ представляет собой инструкцию по монтажу и эксплуатации топок экокаминов серии «Альфа», созданных российским производителем «Экокамин». Инструкция включает общие рекомендации по использованию, монтажу, типам топлива и режимам эксплуатации, а также важные меры безопасности и требования к установке. Компания оставляет за собой право вносить изменения в конструкцию топок, а также гарантирует соответствие продукции европейским стандартам безопасности.
Инструкция к топкам Альфа
- 1. топки Экокамин серии «альфа» инструкция по монтажу и эксплуатации с техническим описанием
- 3. 1. ВВЕДЕНИЕ Мы благодарим Вас за выбор продукции «Экокамин»! Компания «Экокамин» - Российский производитель современ- ных, экономичных и надежных дровяных каминных топок и печей. Сплав наших знаний и современное импортное оборудование по- зволяют создавать теплогенерирующие аппараты, удобные в экс- плуатации и отвечающие требованиям пожарной безопасности. Перед началом монтажа и эксплуатацией топки серии «Альфа» (в дальнейшем по тексту «топка» или «камин»), просим Вас ознако- миться с нашей инструкцией и соблюдать правила пожарной безо- пасности. Сохранив инструкцию, Вы сможете в дальнейшем обра- щаться к ней по вопросам обслуживания и эксплуатации камина. Команда «Экокамин» ВНИМАНИЕ! Мы сохраняем за собой право вносить техниче- ские изменения в конструкцию топок для улучшения выпуска- емой продукции. Данные о технических изменениях, различиях в системе управления топок серии «Альфа» и комплектующих к ним, не внесенные в данную инструкцию, Вы можете найти на сайте производителя www.ecokamin.ru или направить запрос на service@ecokamin.ru 2. ОБЩЕЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ Топка применяется для обогрева жилых помещений, в режиме непрерывной эксплуатации - от 6 до 24 часов (в зависимости от режима горения). Периодичность закладки дров - с интервалом 45- 90 минут. В экономичном режиме горения интервал закладки дров может быть от 3 до 5 часов. В качестве топлива применяются сухие дрова с влажностью не более 18%. Все топки разработаны таким образом, что их можно топить с открытой и закрытой дверцей, независимо от наличия или отсутствия подъемного механизма. Мы рекомендуем топить топку с закрытой дверцей, в этом случае Вы получаете максимальную тепловую эффективность и безопасность.
- 4. В зависимости от модели топки, предусмотрены варианты ис- полнения: • Система подачи воздуха на горение; • Система вторичного дожигания; • Система очистки стекла; • Система подачи воздуха извне; • Встроенная шиберная заслонка; • Встроенный теплообменник; • Подъемный механизм открывания дверки; • Футеровка - шамот термобетон (литьевой), шамотный кирпич, вермикулит; ВНИМАНИЕ! Запрещается устанавливать и эксплуатировать камин в промышленных помещениях и зданиях категорий А, Б, В, а также в помещениях с наличием горюче-смазочных ма- териалов, взрывчатых веществ или легковоспламеняющихся материалов. 3. МОНТАЖ КАМИНА Монтаж камина должен проводиться квалифицированными специалистами с лицензией на право проведения работ по монта- жу, ремонту, чистке, обслуживанию дымоходов, печей, каминов и соответствовать требованиям и рекомендациям данной инструкции и нормативным документам: • Правила противопожарного режима в Российской Федерации от 25.04. 2012 г. N 390 с изменениями от 20.09.2016 г. • СНиП 23-02-2003 «Тепловая защита зданий» СП 50.13330.2012 • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирова- ние воздуха» СП 60.13330.2012 • Правила проведения работ, ремонта печей и дымовых каналов. ЦС ВДПО №153 2006 г. Для эффективной и безопасной эксплуатации камина необходи- мо соблюдать следующие условия: - Камин устанавливается на площади отапливаемого помещения не менее 15 м2 , с учетом тепловой мощности топки. При подборе топки необходимо учитывать, что количество выделяемого тепла не должно быть меньше расчетных тепловых потерь через ограждаю-
- 5. щие конструкции помещения. Не рекомендуется расположение ка- мина напротив оконных проемов наружных стен ввиду возможного значительного воздухообмена в помещении, образования сквозня- ков, а также отрицательного влияния на процесс горения. В планировочных решениях здания должно быть предусмотрено достаточное поступление воздуха извне, для безопасной эксплуата- ции камина площадь приточных проемов для поступления воздуха должна быть не менее 200 см2 . Если в помещении с установленным камином не достаточно притока воздуха напрямую (окно, соседнее помещение, вентиляция и т.д.), то к топке должен быть проведен воздуховод из соседнего помещения (подвала) или с улицы для обе- спечения поступления воздуха извне в достаточном количестве для безопасной эксплуатации камина. ВНИМАНИЕ! Неправильный технический расчет площа- ди приточных проемов для поступления воздуха в помещение, где установлен камин, а также принудительная вентиляция, кондиционер, вытяжка на кухне и т.п. могут отрицательно влиять на процесс горения и вызвать попадание продуктов горения в помещение.
- 6. При размещении камина возле стен, балок из бетона или же- лезобетона, подверженных воздействию горячего конвекционно- го воздуха, необходимо установить термозащитное покрытие из базальтовой ваты на поверхность стены или балки для защиты от разрушения конструкций из бетона или железобетона. Элемен- ты термозащиты из базальтовой ваты должны быть очень плотно подогнаны друг к другу и защищены от возможного возникновения базальтовой пыли, которая может попасть в помещение при венти- ляции внутреннего пространства камина. Для защиты помещения от возгорания, топка устанавливается на ровный и горизонтальный пол, изготовленный из твердых негорю- чих материалов. Перед камином, на полу помещения, необходимо выложить защитное покрытие из твердых негорючих материалов, длинной не менее 500 мм от дверцы топки и шириной не меньше размеров фронтальной части топки. Можно использовать керами- ческую плитку, натуральный или искусственный камень, металли- ческое декоративное покрытие или любой другой твердый негорю- чий материал. Топка должна устанавливаться на расстоянии не менее 100 мм от стен или перегородок защищенных от возгорания для обеспечения циркуляции воздуха. У стен или перегородок, не защищенных от возгорания, необходимо возвести защитную стенку из негорючего материала (кирпича и т.п.) с применением дополнительного термо- защитного покрытия из базальтовой ваты толщиной минимум 30 мм между защитной стенкой и незащищенной стеной. Защитная стенка должна быть минимум на 300 мм выше дымоотводящего па- трубка топки. В местах примыкания топки к стенам и перегородкам недопустима прокладка электрических проводов.

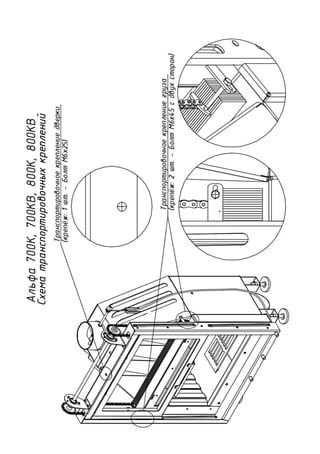

- 8. Используя регулировочные ножки, установите топку по уровню в горизонтальной и вертикальной плоскости. На топках с подъемным механизмом после установки по уровню необходимо удалить транспортировочные крепления дверцы топ- ки и груза подъемного механизма. Проверьте открывание дверцы топки, перекос дверцы и касания груза стенок топки и перегородок не допускаются.
- 10. После монтажа топки необходимо установить пламярассека- тель (отбойник), из транспортировочного положения в рабочие, на специальные опорные направляющие под углом 63о .
- 11. Облицовка топки и конвекционный декоративный кожух должны выполняться из негорючих материалов (кирпича, мрамора, нату- рального или искусственного камня, кальция силиката и т.п.) Об- лицовка и конвекционный декоративный кожух не должны сопри- касаться с топкой, между ними должен быть предусмотрен зазор минимум 70 мм для циркуляции воздуха вокруг топки. С лицевой стороны камина в нижней части устанавливают вентиляционные решетки (отверстия) размером не менее 7 дм2 , а в верхней части декоративного кожуха устанавливают вентиляционные решетки (отверстия) общей площадью не менее 14 дм2 для конвекции возду- ха вокруг топки и передачи тепла в помещение. Система дымоудаления (дымоход) должна быть достаточно вы- сокой. Высоту дымоходной трубы считать от колосниковой решет- ки до устья дымоходной трубы и устанавливать не менее 5 метров. Диаметр дымового канала должен быть равен или больше диаметра дымоотводящего патрубка топки. Не допускается подключение к одной дымоходной трубе более одного теплогенерирующего аппа- рата.

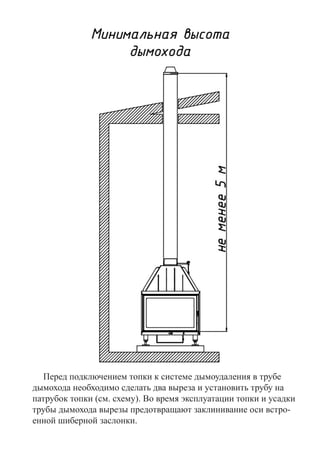

- 12. Перед подключением топки к системе дымоудаления в трубе дымохода необходимо сделать два выреза и установить трубу на патрубок топки (см. схему). Во время эксплуатации топки и усадки трубы дымохода вырезы предотвращают заклинивание оси встро- енной шиберной заслонки.

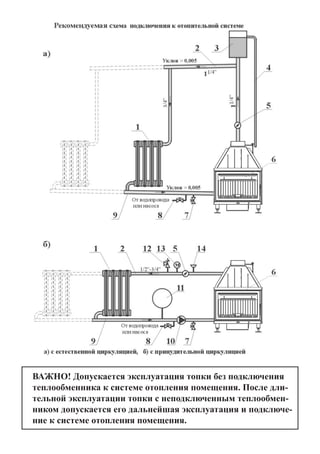

- 13. На отдельных моделях топок установлен теплообменник из нержавеющей стали Ст08х10Н18Т, предназначенный для подклю- чения к системе отопления помещения. Рекомендуется использо- вать в теплообменнике специальную жидкость, не замерзающую при отрицательных температурах. Замерзание жидкости в тепло- обменнике недопустимо. Правильно подбирайте незамерзающую жидкость по температурным характеристикам, соответствующим климатическим условиям вашего региона. Для подключения теплообменника воспользуйтесь рекомендо- ванными данной инструкцией схемами подключения к отопитель- ной системе. Рекомендуемая схема подключения к отопительной системе: 1. Радиатор 2. Трубопровод горячей воды 3. Бак расширительный открытого типа 4. Трубопровод сигнальный 5. Термометр 6. Топка 7. Кран сливной 8. Трубопровод подпитки 9. Трубопровод обратной воды 10. Насос циркуляционный 11. Бак расширительный закрытого типа 12. Клапан предохранительный 13. Манометр 14. Воздухоотделительный клапан
- 14. ВАЖНО! Допускается эксплуатация топки без подключения теплообменника к системе отопления помещения. После дли- тельной эксплуатации топки с неподключенным теплообмен- ником допускается его дальнейшая эксплуатация и подключе- ние к системе отопления помещения.
- 15. Мы рекомендуем устанавливать с нашими топками многослой- ную керамическую систему дымоудаления «ECOOSMOSE». Она обеспечит безопасное удаление продуктов сгорания от теплогене- рирующего аппарата в течение всего срока эксплуатации в Вашем доме и подходит для каминов, печей, банных печей и котлов, с при- менением любого вида топлива (природный газ, дрова, уголь, пел- леты и др.). Гарантия на систему дымоудаления «ECOOSMOSE» - 30 лет. При установке камина размеры отступов и разделок, не указан- ные в данной инструкции, должны соответствовать требованиям и рекомендациям: СНиП 41-01-2003 «Отопление, вентиляция и кон- диционирование воздуха» СП 60.13330.2012, Правила проведения работ, ремонта печей и дымовых каналов. ЦС ВДПО №153 2006 г.

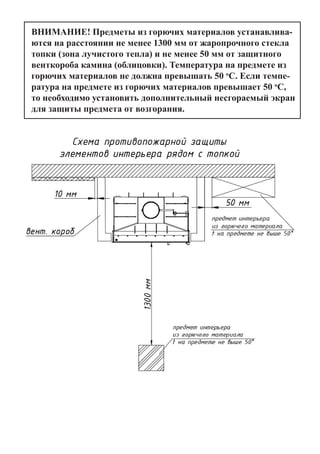

- 16. ВНИМАНИЕ! Предметы из горючих материалов устанавлива- ются на расстоянии не менее 1300 мм от жаропрочного стекла топки (зона лучистого тепла) и не менее 50 мм от защитного венткороба камина (облицовки). Температура на предмете из горючих материалов не должна превышать 50 о С. Если темпе- ратура на предмете из горючих материалов превышает 50 о С, то необходимо установить дополнительный несгораемый экран для защиты предмета от возгорания.
- 17. 4. СЕРТИФИКАЦИЯ И СТАНДАРТЫ Топки торговой марки «Экокамин» изготовлены в России и сер- тифицированы в соответствии с требованиями ЕАС ТР ТС 010/2011 «О безопасности машин и оборудования» и соответствуют Евро- пейским стандартам EN 13229, а также проходят строгий внутрен- ний контроль. 5. ТОПЛИВО И РЕЖИМЫ ЭКСПЛУАТАЦИИ ТОПКИ 5.1 Виды топлива Мы рекомендуем в качестве топлива для топки использовать дрова, предварительно просушенные в течение 1,5 лет под навесом. Такая древесина обладает остаточной влажностью не более 18%. Сырая древесина выделяет мало тепла и обильно покрывает копо- тью внутреннюю поверхность топочной камеры и стекло топки. Лучше всего подходят для отопления дуб и береза. Сосна и ель подходят в существенно меньшей степени, у них низкая теплотвор- ная способность и много смолы, которая образует много копоти. Различные породы древесины обладают различной теплотворной способностью. Наиболее распрострненные породы древесины при- ведены в таблице №1. таблица №1 Порода Теплотворная способность, ккал/дм3, при влажности %, Теплотворная способность, квт-час/м3, при влажности, % 12% 25% 50% 12% 25% 50% Дуб 3240 2527 1110 3758 2932 1287 Лиственница 2640 2059 904 3062 2389 1049 Береза 2600 2028 891 3016 2352 1033 Кедр 2280 1778 781 2645 2063 906 Сосна 2080 1622 712 2413 1882 826 Осина 1880 1466 644 2181 1701 747 Ель 1800 1404 617 2088 1629 715 Пихта 1640 1279 562 1902 1484 652 Тополь 1600 1248 548 1856 1448 636

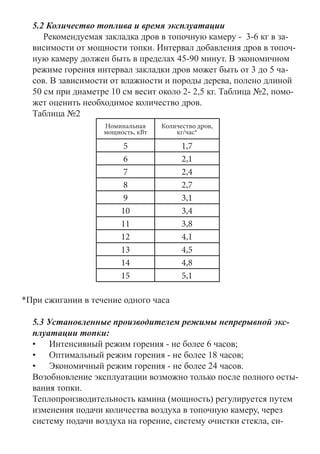

- 18. 5.2 Количество топлива и время эксплуатации Рекомендуемая закладка дров в топочную камеру - 3-6 кг в за- висимости от мощности топки. Интервал добавления дров в топоч- ную камеру должен быть в пределах 45-90 минут. В экономичном режиме горения интервал закладки дров может быть от 3 до 5 ча- сов. В зависимости от влажности и породы дерева, полено длиной 50 см при диаметре 10 см весит около 2- 2,5 кг. Таблица №2, помо- жет оценить необходимое количество дров. Таблица №2 Номинальная мощность, кВт Количество дров, кг/час* 5 1,7 6 2,1 7 2,4 8 2,7 9 3,1 10 3,4 11 3,8 12 4,1 13 4,5 14 4,8 15 5,1 *При сжигании в течение одного часа 5.3 Установленные производителем режимы непрерывной экс- плуатации топки: • Интенсивный режим горения - не более 6 часов; • Оптимальный режим горения - не более 18 часов; • Экономичный режим горения - не более 24 часов. Возобновление эксплуатации возможно только после полного осты- вания топки. Теплопроизводительность камина (мощность) регулируется путем изменения подачи количества воздуха в топочную камеру, через систему подачи воздуха на горение, систему очистки стекла, си-

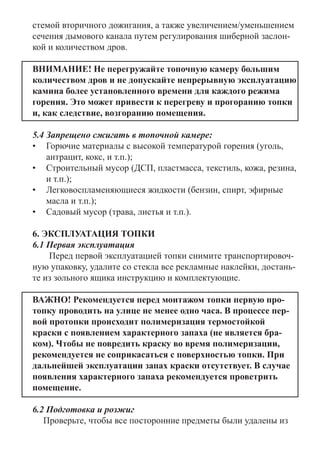

- 19. стемой вторичного дожигания, а также увеличением/уменьшением сечения дымового канала путем регулирования шиберной заслон- кой и количеством дров. ВНИМАНИЕ! Не перегружайте топочную камеру большим количеством дров и не допускайте непрерывную эксплуатацию камина более установленного времени для каждого режима горения. Это может привести к перегреву и прогоранию топки и, как следствие, возгоранию помещения. 5.4 Запрещено сжигать в топочной камере: • Горючие материалы с высокой температурой горения (уголь, антрацит, кокс, и т.п.); • Строительный мусор (ДСП, пластмасса, текстиль, кожа, резина, и т.п.); • Легковоспламеняющиеся жидкости (бензин, спирт, эфирные масла и т.п.); • Садовый мусор (трава, листья и т.п.). 6. ЭКСПЛУАТАЦИЯ ТОПКИ 6.1 Первая эксплуатация Перед первой эксплуатацией топки снимите транспортировоч- ную упаковку, удалите со стекла все рекламные наклейки, достань- те из зольного ящика инструкцию и комплектующие. ВАЖНО! Рекомендуется перед монтажом топки первую про- топку проводить на улице не менее одно часа. В процессе пер- вой протопки происходит полимеризация термостойкой краски с появлением характерного запаха (не является бра- ком). Чтобы не повредить краску во время полимеризации, рекомендуется не соприкасаться с поверхностью топки. При дальнейшей эксплуатации запах краски отсутствует. В случае появления характерного запаха рекомендуется проветрить помещение. 6.2 Подготовка и розжиг Проверьте, чтобы все посторонние предметы были удалены из

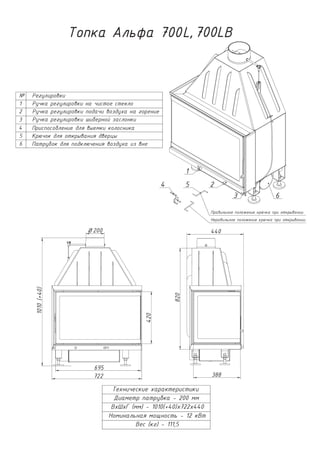

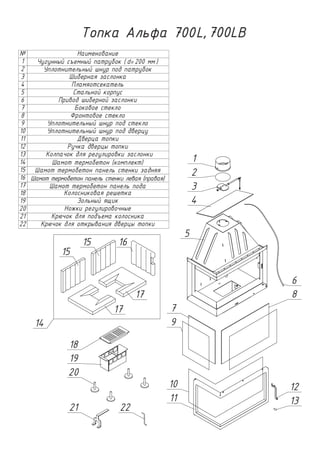

- 20. топочной камеры, удалите золу из зольного ящика. В зависимости от конструкции топки, используя ручки регулировок, максимально откройте: • шиберную заслонку; • систему подачи воздуха на горение; • систему очистки стекла; • систему подачи воздуха извне; Наличие ручек регулировок и их расположение смотрите в схеме приложение №1 соответствующие вашей конструкции топки. Наколите 20-30 мелких сухих щепок для розжига камина. Же- лательно заранее принести в помещение необходимое количество дров, чтобы они подсохли. На колосниковой решетке сложите подготовленные щепки и зажгите их. Не закрывайте плотно двер- цу топки в момент розжига, оставьте зазор 3-5 см. Когда щепки хорошо воспламенились, плавно откройте дверцу и положите в топочную камеру несколько небольших поленьев. Когда поленья разгорелись, закройте плотно дверцу топки. Регулировки подачи воздуха необходимо оставить в максимально открытом положении в течение получаса, пока горение не стабилизируется и камин с дымоходом не прогреются. ВНИМАНИЕ! Необходимо организовать достаточный объем подачи воздуха в помещение (вентиляция, форточки, окно и т.д.). Попадание продуктов горения в помещение можно избе- жать, увеличив подачу воздуха в помещение. Запрещено ис- пользовать для розжига топки легковоспламеняющиеся жид- кости (бензин, спирт, эфирные масла и т.д.). Не рекомендуется использовать для розжига бумагу и картон. 6.3 Регулировка интенсивности горения. Когда дрова разгорелись, и топка с дымоходом прогрелись, мож- но регулировать интенсивность горения, используя ручки регули- ровок: шиберной заслонки, системы подачи воздуха на горение и системы очистки стекла. Наличие ручек регулировок и их располо- жение смотрите в схеме приложение №1 соответствующие вашей конструкции топки.

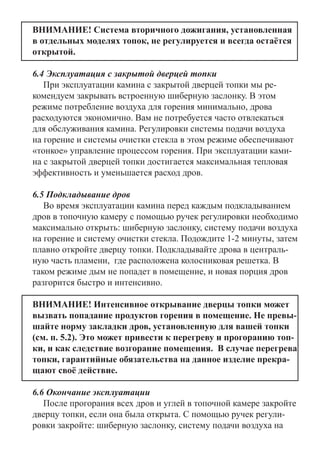

- 21. ВНИМАНИЕ! Система вторичного дожигания, установленная в отдельных моделях топок, не регулируется и всегда остаётся открытой. 6.4 Эксплуатация с закрытой дверцей топки При эксплуатации камина с закрытой дверцей топки мы ре- комендуем закрывать встроенную шиберную заслонку. В этом режиме потребление воздуха для горения минимально, дрова расходуются экономично. Вам не потребуется часто отвлекаться для обслуживания камина. Регулировки системы подачи воздуха на горение и системы очистки стекла в этом режиме обеспечивают «тонкое» управление процессом горения. При эксплуатации ками- на с закрытой дверцей топки достигается максимальная тепловая эффективность и уменьшается расход дров. 6.5 Подкладывание дров Во время эксплуатации камина перед каждым подкладыванием дров в топочную камеру с помощью ручек регулировки необходимо максимально открыть: шиберную заслонку, систему подачи воздуха на горение и систему очистки стекла. Подождите 1-2 минуты, затем плавно откройте дверцу топки. Подкладывайте дрова в централь- ную часть пламени, где расположена колосниковая решетка. В таком режиме дым не попадет в помещение, и новая порция дров разгорится быстро и интенсивно. ВНИМАНИЕ! Интенсивное открывание дверцы топки может вызвать попадание продуктов горения в помещение. Не превы- шайте норму закладки дров, установленную для вашей топки (см. п. 5.2). Это может привести к перегреву и прогоранию топ- ки, и как следствие возгорание помещения. В случае перегрева топки, гарантийные обязательства на данное изделие прекра- щают своё действие. 6.6 Окончание эксплуатации После прогорания всех дров и углей в топочной камере закройте дверцу топки, если она была открыта. С помощью ручек регули- ровки закройте: шиберную заслонку, систему подачи воздуха на

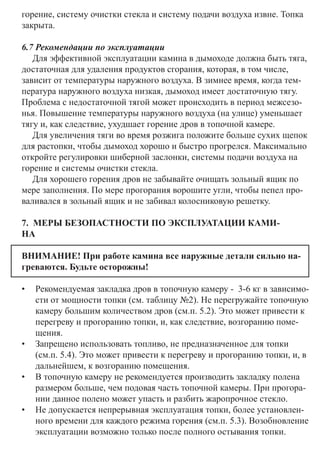

- 22. горение, систему очистки стекла и систему подачи воздуха извне. Топка закрыта. 6.7 Рекомендации по эксплуатации Для эффективной эксплуатации камина в дымоходе должна быть тяга, достаточная для удаления продуктов сгорания, которая, в том числе, зависит от температуры наружного воздуха. В зимнее время, когда тем- пература наружного воздуха низкая, дымоход имеет достаточную тягу. Проблема с недостаточной тягой может происходить в период межсезо- нья. Повышение температуры наружного воздуха (на улице) уменьшает тягу и, как следствие, ухудшает горение дров в топочной камере. Для увеличения тяги во время розжига положите больше сухих щепок для растопки, чтобы дымоход хорошо и быстро прогрелся. Максимально откройте регулировки шиберной заслонки, системы подачи воздуха на горение и системы очистки стекла. Для хорошего горения дров не забывайте очищать зольный ящик по мере заполнения. По мере прогорания ворошите угли, чтобы пепел про- валивался в зольный ящик и не забивал колосниковую решетку. 7. МЕРЫ БЕЗОПАСТНОСТИ ПО ЭКСПЛУАТАЦИИ КАМИ- НА ВНИМАНИЕ! При работе камина все наружные детали сильно на- греваются. Будьте осторожны! • Рекомендуемая закладка дров в топочную камеру - 3-6 кг в зависимо- сти от мощности топки (см. таблицу №2). Не перегружайте топочную камеру большим количеством дров (см.п. 5.2). Это может привести к перегреву и прогоранию топки, и, как следствие, возгоранию поме- щения. • Запрещено использовать топливо, не предназначенное для топки (см.п. 5.4). Это может привести к перегреву и прогоранию топки, и, в дальнейшем, к возгоранию помещения. • В топочную камеру не рекомендуется производить закладку полена размером больше, чем подовая часть топочной камеры. При прогора- нии данное полено может упасть и разбить жаропрочное стекло. • Не допускается непрерывная эксплуатация топки, более установлен- ного времени для каждого режима горения (см.п. 5.3). Возобновление эксплуатации возможно только после полного остывания топки.

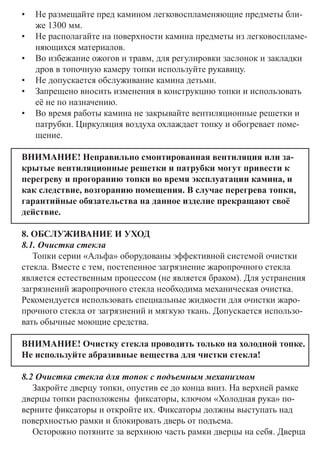

- 23. • Не размещайте пред камином легковоспламеняющие предметы бли- же 1300 мм. • Не располагайте на поверхности камина предметы из легковоспламе- няющихся материалов. • Во избежание ожогов и травм, для регулировки заслонок и закладки дров в топочную камеру топки используйте рукавицу. • Не допускается обслуживание камина детьми. • Запрещено вносить изменения в конструкцию топки и использовать её не по назначению. • Во время работы камина не закрывайте вентиляционные решетки и патрубки. Циркуляция воздуха охлаждает топку и обогревает поме- щение. ВНИМАНИЕ! Неправильно смонтированная вентиляция или за- крытые вентиляционные решетки и патрубки могут привести к перегреву и прогоранию топки во время эксплуатации камина, и как следствие, возгоранию помещения. В случае перегрева топки, гарантийные обязательства на данное изделие прекращают своё действие. 8. ОБСЛУЖИВАНИЕ И УХОД 8.1. Очистка стекла Топки серии «Альфа» оборудованы эффективной системой очистки стекла. Вместе с тем, постепенное загрязнение жаропрочного стекла является естественным процессом (не является браком). Для устранения загрязнений жаропрочного стекла необходима механическая очистка. Рекомендуется использовать специальные жидкости для очистки жаро- прочного стекла от загрязнений и мягкую ткань. Допускается использо- вать обычные моющие средства. ВНИМАНИЕ! Очистку стекла проводить только на холодной топке. Не используйте абразивные вещества для чистки стекла! 8.2 Очистка стекла для топок с подъемным механизмом Закройте дверцу топки, опустив ее до конца вниз. На верхней рамке дверцы топки расположены фиксаторы, ключом «Холодная рука» по- верните фиксаторы и откройте их. Фиксаторы должны выступать над поверхностью рамки и блокировать дверь от подъема. Осторожно потяните за верхнюю часть рамки дверцы на себя. Дверца

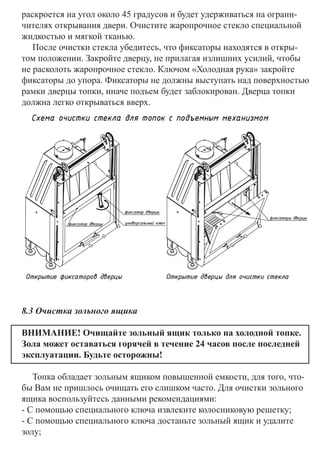

- 24. раскроется на угол около 45 градусов и будет удерживаться на ограни- чителях открывания двери. Очистите жаропрочное стекло специальной жидкостью и мягкой тканью. После очистки стекла убедитесь, что фиксаторы находятся в откры- том положении. Закройте дверцу, не прилагая излишних усилий, чтобы не расколоть жаропрочное стекло. Ключом «Холодная рука» закройте фиксаторы до упора. Фиксаторы не должны выступать над поверхностью рамки дверцы топки, иначе подъем будет заблокирован. Дверца топки должна легко открываться вверх. 8.3 Очистка зольного ящика ВНИМАНИЕ! Очищайте зольный ящик только на холодной топке. Зола может оставаться горячей в течение 24 часов после последней эксплуатации. Будьте осторожны! Топка обладает зольным ящиком повышенной емкости, для того, что- бы Вам не пришлось очищать его слишком часто. Для очистки зольного ящика воспользуйтесь данными рекомендациями: - С помощью специального ключа извлеките колосниковую решетку; - С помощью специального ключа достаньте зольный ящик и удалите золу;
- 25. С помощью пылесоса очистите от золы короб под зольным ящиком; Не забудьте поставить зольный ящик и колосниковую решетку на их место. 8.4 Техническое обслуживание и ремонт камина Не реже одного раза в год, перед началом отопительного сезона или по мере необходимости, проводится техническое обслуживание камина. Техническое обслуживание, замена комплектующих и ремонт камина должен проводиться квалифицированными специалистами с лицензией на право проведения работ по монтажу, ремонту, чистке, обслуживанию дымоходов, печей, каминов. Регулярное техническое обслуживание: • Проверка и очистка топочной камеры, по мере необходимости - заме- на элементов футеровки, колосниковой решетки, отбойника; • Проверка механизма открывания двери, по мере необходимости - об- работка термостойкой смазкой (до 1000 о С); • Проверка уплотнительных жаропрочных шнуров, по мере необходио- сти - их замена; • Проверка и чистка вентиляционных решеток или отверстий; • Проверка регулировок системы подачи воздуха на горение, очистка стекла, а также шиберной заслонки и заслонок подачи воздуха извне; • Проверка и чистка дымохода от сажи (проверка связана с подъемом на крышу);
- 26. Техническое обслуживание, замена комплектующих частей и ремонт камина производится за счет потребителя. Для заказа комплектующих частей, обратитесь к дилеру производителя, список Вы можете найти на сайте www.ecokamin.ru 9. ВОЗМОЖНЫЕ ПРОБЛЕМЫ И ПУТИ ИХ РАЗРЕШЕНИЯ 9.1 Стекло быстро и неравномерно коптится: • топка не прогрелась; • необходимо использовать только соответствующее топливо (смотреть раздел №5); • проверьте наличие тяги и её устойчивость, прочистите дымоход; • очистите зольный ящик и колосник от золы; • проверьте и откройте систему очистки стекла; • проверьте и откройте систему подачи воздуха на горение; • проверьте прочность закрепления уплотнительного шнура; 9.2 Пламя неустойчивое, горение поддерживается с трудом: • если этого не наблюдалось с начала эксплуатации, смотри пути реше- ния пункта в п. 9.1. 9.3 Быстрое сгорание и большой расход дров, камин излучает чрез- мерно много тепла: • проверьте и закройте шиберную заслонку; • уменьшите подачу воздуха в систему очистки стекла; • уменьшите подачу воздуха в систему подачи воздуха на горение; • проверьте плотность закрывания дверцы топки; • проверьте прочность закрепления уплотнительного шнура; • уменьшите количество дров. 9.4. Повреждение футеровки топки Футеровка топки является натуральным продуктом и во время экс- плуатации топки подвергается термической нагрузке и механическому воздействию, что приводит к трещинам и сколам. Также футеровка имеет свойство впитывать влагу и вовремя растопки топки в порах футеровки может закипать влага и приводить к трещинам и сколам. Сколы, повреж- дения и трещины на футеровке не опасны для дальнейшей эксплуатации топки и не являются гарантийным случаем. Рекомендуется перед началом отопительного сезона или после дли-

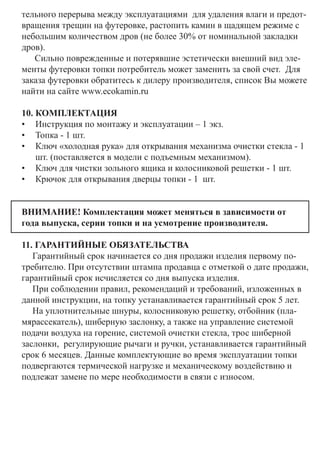

- 27. тельного перерыва между эксплуатациями для удаления влаги и предот- вращения трещин на футеровке, растопить камин в щадящем режиме с небольшим количеством дров (не более 30% от номинальной закладки дров). Сильно поврежденные и потерявшие эстетически внешний вид эле- менты футеровки топки потребитель может заменить за свой счет. Для заказа футеровки обратитесь к дилеру производителя, список Вы можете найти на сайте www.ecokamin.ru 10. КОМПЛЕКТАЦИЯ • Инструкция по монтажу и эксплуатации – 1 экз. • Топка - 1 шт. • Ключ «холодная рука» для открывания механизма очистки стекла - 1 шт. (поставляется в модели с подъемным механизмом). • Ключ для чистки зольного ящика и колосниковой решетки - 1 шт. • Крючок для открывания дверцы топки - 1 шт. ВНИМАНИЕ! Комплектация может меняться в зависимости от года выпуска, серии топки и на усмотрение производителя. 11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Гарантийный срок начинается со дня продажи изделия первому по- требителю. При отсутствии штампа продавца с отметкой о дате продажи, гарантийный срок исчисляется со дня выпуска изделия. При соблюдении правил, рекомендаций и требований, изложенных в данной инструкции, на топку устанавливается гарантийный срок 5 лет. На уплотнительные шнуры, колосниковую решетку, отбойник (пла- мярассекатель), шиберную заслонку, а также на управление системой подачи воздуха на горение, системой очистки стекла, трос шиберной заслонки, регулирующие рычаги и ручки, устанавливается гарантийный срок 6 месяцев. Данные комплектующие во время эксплуатации топки подвергаются термической нагрузке и механическому воздействию и подлежат замене по мере необходимости в связи с износом.
- 28. 12. ИСКЛЮЧЕНИЯ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ Гарантийные обязательства не распространяются на: • Повреждения и дефекты топки, возникшие во время транспортиров- ки, механического воздействия и т.п.; • Несоблюдение правил хранения топки. Топка хранится на поддоне в теплом и сухом помещении, с влажностью воздуха не более 50%; • Неквалифицированный монтаж; • Несоблюдение правил эксплуатации топки п.п. 5.1, 5.2, 5.3, 5.4 и перегрев топки; • Повреждения и дефекты жаропрочного стекла и футеровки, возник- шие во время эксплуатации камина или механического воздействия; • Замерзание жидкости в теплообменнике топки и, как следствие, обра- зование трещин в теплообменнике; • Возможное изменение цвета лакокрасочного покрытия топки, футе- ровки, жаропрочного стекла из-за высоких термических нагрузок; • Изделие в целом снимается с гарантийного обслуживания, если потребитель внес какие-либо технические изменения в конструкцию топки. • Замена комплектующих частей и ремонт топки в случае потери га- рантийных обязательств происходит за счет потребителя. Мы дорожим каждым своим клиентом и ориентируемся на долго- срочное сотрудничество. Нам важно Ваше мнение о продукции Экокамин и о качестве оказываемых услуг нашими Дилерами. Все ваши вопросы, жалобы и пожелания направляйте на наш элек- тронный адрес service@ecokamin.ru или с помощью установленной формы на нашем сайте www.ecokami.ru Наши сотрудники в ближай- шее время обязательно свяжутся с Вами и предоставят квалифици- рованный ответ.
- 47. Для заметок

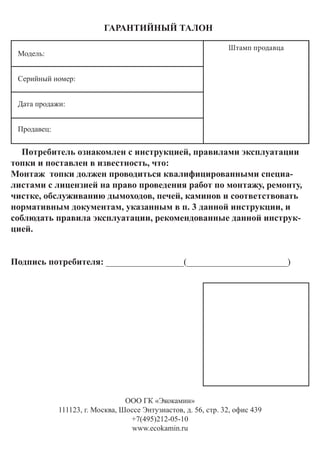

- 48. ООО ГК «Экокамин» 111123, г. Москва, Шоссе Энтузиастов, д. 56, стр. 32, офис 439 +7(495)212-05-10 www.ecokamin.ru Потребитель ознакомлен с инструкцией, правилами эксплуатации топки и поставлен в известность, что: Монтаж топки должен проводиться квалифицированными специа- листами с лицензией на право проведения работ по монтажу, ремонту, чистке, обслуживанию дымоходов, печей, каминов и соответствовать нормативным документам, указанным в п. 3 данной инструкции, и соблюдать правила эксплуатации, рекомендованные данной инструк- цией. Подпись потребителя: _________________(______________________) ГАРАНТИЙНЫЙ ТАЛОН Модель: Серийный номер: Дата продажи: Продавец: Штамп продавца
