Формальная верификация кода на языке Си

Заголовок
ptsecurity.com
Формальная
верификация
кода на языке
Си
м.н.с. Ефремов Д.В. (аспирант ВШЭ)
ИСП РАН efremov@ispras.ru

Заголовок
• Hacker-Proof Code Confirmed (quantamagazine)
• Computer Scientists Close In on Perfect, Hack-Proof Code (wired)
• Kaspersky Launches ‘Unhackable’ OS (guidingtech)
• Unhackable kernel could keep all computers safe from cyberattack
(newscientist)
• Is This Security-Focused Linux Kernel Really UnHackable?
(thehackernews)
• Hack-resilient
• Error-free code
• Yale develops world's first hacker-resistant operating system
(ibtimes)
Немного заголовков

Заголовок
• Crowd Sourced Formal Verification (CSFV) (VERIGAMES)
• High-Assurance Cyber Military Systems (HACMS)
• Formally Verify Blockchain-Based Integrity Monitoring System
• A Diagnostic Approach for Persistent Threat Detection (ADAPT)
• Cyber Fault-tolerant Attack Recovery (CFAR)
• Testing and Modeling of Brandeis Artifacts (TAMBA)
• Clean-slate design of Resilient, Adaptive, Secure Hosts (CRASH)
DARPA

Заголовок
• Orange Book: division A (verified protection) (A1, Beyond A1)
• Common Criteria (EAL7)
• DO-178C/DO-333 "Formal Methods Supplement to DO-178C and
DO-278A”
• IEC 61508 (SIL4)
• ФСТЭК России ГОСТ Р ИСО/МЭК 15408 «Требованиях
безопасности информации к операционным системам» профили
защиты операционных систем общего назначения (типа «А»)
Стандарты

Заголовок
•Verified Software Initiative (2007)
•Dafny
•Whiley
•SPARK/Ada
•The Key Project/Java
•Spec#/Sing#
Академический фронт

Заголовок
• Верификация - проверка соответствия программного
обеспечения предъявляемым к нему требованиям;
• Дедуктивная верификация – представление
корректности программы как набора математических
утверждений, называемых условиями верификации,
выполнение которых проверяется автоматическими или
интерактивными доказателями теорем;
• Спецификация - набор требований и параметров,
которым удовлетворяет некоторый объект
(представлена в виде мат. модели, тестовых наборов,
формальной спецификации)
Верификация

Заголовок
Высшая школа экономики, Москва, 2016
Дедуктивная верификация программ
• Лекция Алана Тьюринга Лондонскому математическому
обществу
• Методы Флойда/Хоара
• Инструменты дедуктивной верификации для Си, Java, С#
• SunRise, ESC/Java, Frama-C, LOOP, Boogie/VCC
• Применение к реальным проектам небольшого размера
• Атомная энергетика (Англия, Франция)
• Авионика (Airbus, NASA)
• Компоненты специализированных ОС (seL4, Hyper-V)

Заголовок
• Компилятор и линковщик работают корректным образом
• В программном обеспечении, использующемся при верификации, не
произошло ошибок
• Компьютер функционирует таким образом, как мы думаем об этом
(rowhammer)
• Нижележащий слой ПО (например, ОС, прошивка сетевой карты,
микрокод процессора) функционирует в рамках нашего
представления о том, что он должен делать и что не должен делать
(и ещё не содержит ошибок)
• Пользователь компьютера, если он есть, специально не «пакостит»
• Выполнены предположения о входных данных программы, о
начальном состоянии
• …
На что опираться vs. Что вы будете с этого иметь (1)

Заголовок
•Гарантии того, что программное
обеспечение функционирует в точном
соответствии с требованиями, к нему
предъявляемыми, на всех входных
данных, начальных состояниях, при
любом поведении окружения * **
• * В предположении что все предположения выполнены
• ** И не осталось предположений, которых мы не занесли в списочек
На что опираться vs. Что вы будете с этого иметь (2)

Заголовок
• Отсутствие деления на ноль
𝑏 ≠ 0 𝑐 ≔
𝑎
𝑏
{𝑎 = 𝑐 ∗ 𝑏}
Примеры требований по безопасности (safety)

Заголовок
𝑏 ≠ 0 𝑐 ≔
𝑎
𝑏
{𝑎 = 𝑐 ∗ 𝑏}
• Отсутствие целочисленного переполнения
𝐼𝑁𝑇_𝑀𝐼𝑁 ≤ 𝑎 + 1 ≤ 𝐼𝑁𝑇_MAX
𝑏 ≔ 𝑎 + 1
𝑎 = 𝑏 − 1

Заголовок
𝑏 ≠ 0 𝑐 ≔
𝑎
𝑏
{𝑎 = 𝑐 ∗ 𝑏}
• Отсутствие целочисленного переполнения
𝐼𝑁𝑇_𝑀𝐼𝑁 ≤ 𝑎 + 1 ≤ 𝐼𝑁𝑇_MAX
𝑏 ≔ 𝑎 + 1
𝑎 = 𝑏 − 1
• Отсутствие разыменования нулевого указателя
valid 𝑎 ∗ 𝑎 ≔ 1{∗ 𝑎 = 1}
• …

Заголовок
• Массив отсортирован
∀𝑖𝑛𝑡 𝑗; 0 ≤ 𝑗 < 𝐴𝑅𝑅𝐴𝑌_𝑆𝐼𝑍𝐸 − 1 ⇒ 𝑎 𝑗 ≤ 𝑎[𝑗 + 1]
• Функция возвращает всегда положительное значение
𝑟𝑒𝑠𝑢𝑙𝑡 > 0
Примеры требований по функциональности

Заголовок
• Функция может менять порядок элементов в массиве, но
не его содержимое 0_0

Заголовок
• Если в дереве присутствует искомый элемент, то
функциях его обязательно найдёт O_O

Заголовок
• Если в дереве присутствует искомый элемент, то
функциях его обязательно найдёт O_O
• Программа не держит в памяти секретные данные
дольше, чем это требуется для их обработки @_@
• …

Заголовок
• CompCert – компилятор языка Clight (Coq > Ocaml)
• seL4 – микроядро L4 (Cparse > Isabelle/HOL)
• CertiKOS – Certified Kit Operating System
• Ironclad – End-to-End Security via Automated Full-
System Verification (Dafny)
• FSCQ – A Formally Certified Crash-proof File System (Coq)
• Quark – веб-браузер с верифицированным ядром (Coq)
Известные проекты

Заголовок
Что можно сказать о функции на языке Си по её коду? (1)
• Она существует и написана на языке Си;

Заголовок
• Это чистая функция;
• Она вычисляет среднее между двумя целыми числами;

Заголовок
• Это чистая функция;
• Она вычисляет среднее между двумя целыми числами;
• При определённых условиях возможно целочисленное переполнение.

Заголовок
• Возможно ли целочисленное переполнение в том контексте,
где функция вызывается?
• Считать ли возможное целочисленное переполнение
ошибкой?

Заголовок
• Контекст: функция двоичного
поиска;
• Индексы l и h неотрицательны,
l не превосходит h;
• Возможна ошибка выхода за
границу массива при
целочисленном
переполнении.

Заголовок
Как доказать что код функции корректен? (1)
•Описать контекст вызова:
𝜙: 𝑍 × 𝑍 → ⊤, ⊥
𝜙 𝑎, 𝑏 ≡ 𝑎 ≥ 0 ∧ 𝑏 ≥ 0 ∧ 𝑎 ≤ 𝑏

Заголовок
•Описать контекст вызова:
𝜙: 𝑍 × 𝑍 → ⊤, ⊥
𝜙 𝑎, 𝑏 ≡ 𝑎 ≥ 0 ∧ 𝑏 ≥ 0 ∧ 𝑎 ≤ 𝑏
•Описать требования, которым должны
удовлетворять результаты:
𝜓: 𝑍 × 𝑍 × 𝑍 → {⊤, ⊥}
𝜓 𝑎, 𝑏, 𝑟𝑒𝑠𝑢𝑙𝑡 ≡ 𝑟𝑒𝑠𝑢𝑙𝑡 =
𝑎 + 𝑏
2

ЗаголовокКак доказать что код функции корректен? (2)
• Формализовать понятие ошибки (целочисленное
переполнение):
𝑖𝑛_𝑏𝑜𝑢𝑛𝑑𝑠: 𝑍 → {⊤, ⊥}
𝑖𝑛_𝑏𝑜𝑢𝑛𝑑𝑠 𝑛 ≡ 𝑀𝐼𝑁_𝐼𝑁𝑇 ≤ 𝑛 ≤ 𝑀𝐴𝑋_𝐼𝑁𝑇

ЗаголовокКак доказать что код функции корректен? (2)
• Формализовать код программы: функция 𝑀 𝑎𝑣𝑟 , которая
возвращает результат 𝑀 𝑎𝑣𝑟 (𝑎, 𝑏) в соответствии со своим
программным кодом если завершается и завершается без
ошибки, иначе возвращается специальное значение 𝜔

Заголовок
• Формализовать код программы: функция 𝑀 𝑎𝑣𝑟 , которая
возвращает результат 𝑀 𝑎𝑣𝑟 (𝑎, 𝑏) в соответствии со своим
программным кодом если завершается и завершается без
ошибки, иначе возвращается специальное значение 𝜔
• Доказать полную корректность:
∀𝑎, 𝑏 𝜙 𝑎, 𝑏 ⇒ 𝑀 𝑎𝑣𝑟 𝑎, 𝑏 ≠ 𝜔 && 𝜓 𝑎, 𝑏, 𝑀 𝑎𝑣𝑟 𝑎, 𝑏

Заголовок
function to_int bint : int
function of_int int : bint

Заголовок
predicate in_bounds (n:int) = -2147483648 <= n && n <=
2147483647

Заголовок
2147483647
constant a, b, o1, o2: bint
axiom H0: a >= of_int 0 && b >= of_int 0 && b >= a

Заголовок
2147483647
axiom H1: to_int o1 = 2
axiom H2: to_int o2 = (to_int a + to_int b)

Заголовок
2147483647
goal avr_safety:
in_bounds 2 ->

Заголовок
2147483647
goal avr_safety:
in_bounds 2 ->
in_bounds(to_int a + to_int b) ->

Заголовок
2147483647
goal avr_safety:
in_bounds 2 ->
not to_int o1 = 0 ->

Заголовок
2147483647
goal avr_safety:
in_bounds 2 ->
not to_int o1 = 0 ->
in_bounds(div (to_int o2) (to_int o1))

Заголовок

Заголовок
Условие верификации

Заголовок
Исправление кода

Заголовок
Исправление кода
Уточнение спецификаций

Стек
инструментов
дедуктивной
верификации
CIL
CIL with annotations
С program with
ACSL annotations
Frama-C

Стек
CIL
С program with
ACSL annotations
Jessie program
(with annotations built-in)
Jessie translator
Why3 support
Jessie2
CIL
visitors (rewriters)
Frama-C
Jessie plugin

Стек
CIL
С program with
ACSL annotations
Jessie program
(with annotations built-in)
Jessie translator
Why3 support
Why3 VC generator
Why3 WhyML modules
Verification conditions
in Why3MLVC transformations
Why3 encoders + drivers
Logical formulas/scripts in
SMT-LIB/SMT-LIBv2/native format
Coq, PVS, Isabelle
proof templates
Why3
transformation/proof/shapes
database
Alt-Ergo Z3 CVC4 Coq PVS
Why3 IDE
...
Jessie2
CIL
visitors (rewriters)
Frama-C
Jessie plugin
Why3
Isabelle ...

Заголовок
• Код
• Что формальная верификация может проверить и чего не может?
• Формальные спецификации
• Можно ли разработать формальные спецификации до стадии
написания кода?
• Что в них должно быть отображено?
• Что инструмент (его модели и теоретическая основа) позволяет в них
отобразить?
• Насколько полными/точными/непротиворечивыми должны быть
спецификации?
• Код и спецификации
• Можно ли дважды ошибиться и при этом доказать, что всё корректно?
Где может встречаться ошибка?

Заголовок
• Зависит от того, какие модели заложены в инструментах
• Памяти, целочисленной арифметики, битовой арифметики…
• Чем сложнее модель, тем детальнее она отражает
действительность
• Чем сложнее модель, тем более сложными становятся формулы
условий верификации
• Чем сложнее формулы, тем хуже на них работают
автоматические доказатели логических формул
• Аналогия QEMU⟺BOCHS
Ошибки, которые «ловятся» в коде (1)

Заголовок
• Деление на ноль
• Разыменование указателя
• Некратный сдвиг типизированного указателя
• Выход за границу массива
• Целочисленное переполнение
• Переполнение при операциях с плавающей запятой
• Бесконечные циклы
• …
Ошибки, которые «ловятся» в коде (2)

Заголовок
•А как вы моделируете память (read, write)?
char *p = "побольше цинизма, Киса";
p[0] = 'П';
•А как вы моделируете указатели
(переполнение указателей)?
char *p = UINT_MAX - 1;
strlen(p);
Вопрос гарантии отсутствия ошибок в коде (ошибки, которые «не ловятся»)

Заголовок
•А как вы моделируете стек (ограниченный или
безграничный)?
#define STACK_SIZE 1000*0x1000
//@ ensures result == 1;
int main(void) {
int a[STACK_SIZE];
memset(a, 0, STACK_SIZE);
a[STACK_SIZE-1] = 1;
return a[STACK_SIZE-1];
}
Вопрос гарантии отсутствия ошибок в коде (ошибки, которые «не ловятся»)

Заголовок
•Что мы пишем в функциональные требования?
ensures result >= 0;
long abs(int a) { return 4; }
Ошибки, специфичные для спецификаций (полнота) (1)

Заголовок
•Как мы пишем функциональные требования?
unsigned abs(int a)
return a >= 0 ? a :-((long)a);
ensures result == a || result == -a;

Заголовок
unsigned abs(int a)
ensures result == -a <==> a < 0;

Заголовок
unsigned abs(int a)
ensures result == -a <==> a < 0;
ensures a>=0 ? result==a : result==-a;

Заголовок
• Какие свойства мы выражаем в требованиях?
requires n == 2 && valid(a+(0..n-1));
ensures forall integer i, j; 0 <= i < j < n ==>
a[i] <= a[j]; // отсортированность
void sort(size_t n, int a[n]) { a[0] = 1; a[1] = 2; }

Заголовок
• Какие свойства мы выражаем в требованиях?
requires n == 2 && valid(a+(0..n-1));
ensures forall integer i, j; 0 <= i < j < n ==>
a[i] <= a[j]; // отсортированность
void sort(size_t n, int a[n]) { a[0] = 1; a[1] = 2; }
• Как правильно их выразить?
... //сохранение всех элементов
ensures forall int *i; a <= i < a + n ==>
Сount{Pre}(a, n, *i) == Сount{Post}(a, n, *i);
void sort(size_t n,int a[n]){if(a[0]>a[1])swap(a,0,1);}

Заголовок
• Противоречие в логических утверждениях
a == 1 && a == 2
Ошибки, специфичные для спецификаций (противоречия) (1)

Заголовок
a == 1 && a == 2
• Изо лжи следует всё, что угодно
requires 0 == 1;
ensures result == 0 && result == 1 &&
result == 2;
int main(void) { int a = 1; return a / 0; }

Заголовок
a == 1 && a == 2
• Изо лжи следует всё, что угодно
requires 0 == 1;
ensures result == 0 && result == 1 &&
result == 2;
int main(void) { int a = 1; return a / 0; }
• Мертвый код
void test(int a){ if (a > 0) if (a < 0) a/0; }

Заголовок
• Verification Engineering of Safety
and Security Critical Industrial
Applications (VESSEDIA)
• STANCE project
• Programme Inter Carnot
Fraunhofer from BMBF and ANR
• Начало проекта - 2009
Пример ошибки в реальном проекте (1)

Заголовок
logic integer Count{L}(int *a, integer m, integer n, int v);

Заголовок
axiom CountSectionEmpty:
forall int *a, v, integer m, n;
n <= m ==> Count(a, m, n, v) == 0;

Заголовок
n <= m ==> Count(a, m, n, v) == 0;
axiom CountSectionHit:
forall int *a, v, integer n, m;
a[n] == v ==> Count(a,m,n+1,v)==Count(a,m,n,v)+1;

Заголовок
n <= m ==> Count(a, m, n, v) == 0;
int a = 5;
assert Count(&a+1,0,-1,5) == 0 && Count(&a+1,0,0,5) == 0;

Заголовок
n <= m ==> Count(a, m, n, v) == 0;
int a = 5;
assert Count(&a+1,0,0,5) == Count(&a + 1,0,-1,5)+1;

Заголовок
n <= m ==> Count(a, m, n, v) == 0;
int a = 5;
assert Count(&a+1,0,0,5) == Count(&a + 1,0,-1,5)+1;
assert 0 == 1;

Заголовок
size_t strlen(const char *s) {
const char *sc;
for (sc = s; *sc != '0'; ++sc)
/* nothing */;
return sc - s;
}
Как выглядит разработка спецификации для функции? (1)

Заголовок
requires exists size_t i;
0 <= i && s[i] == '0' &&
valid(s+(0..i));
size_t strlen(const char *s)
Как выглядит разработка спецификации для функции? (2) (Контракт)

Заголовок
0 <= i && s[i] == '0' &&
valid(s+(0..i));
assigns nothing;

Заголовок
0 <= i && s[i] == '0' &&
valid(s+(0..i));
assigns nothing;
ensures s[result] == '0';

Заголовок
0 <= i && s[i] == '0' &&
valid(s+(0..i));
assigns nothing;
ensures s[result] == '0';
ensures forall size_t i; 0 <= i< result ==>
s[i] != '0';

Заголовок
const char *sc;
/*@ loop invariant s <= sc;
*/
for (sc = s; *sc != '0'; ++sc)
/* nothing */;
return sc - s;
Как выглядит разработка спецификации для функции? (3) (Инварианты цикла)

Заголовок
const char *sc;
loop invariant forall char *p;
s <= p < sc ==> *p != '0';
*/
for (sc = s; *sc != '0'; ++sc)
/* nothing */;
return sc - s;

Заголовок
const char *sc;
loop invariant forall char *p;
s <= p < sc ==> *p != '0';
loop variant SIZE_MAX - (sc - s);
*/
for (sc = s; *sc != '0'; ++sc)
/* nothing */;
return sc - s;

ЗаголовокКак выглядит разработка спецификации для функции? (4) (Инструменты)

Заголовок
logic integer strlen(char *s) =
s == '0' ? 0 : 1 + strlen(s + 1);
Как выглядит разработка спецификации для функции? (7) (аксиоматика)

Заголовок
s == '0' ? 0 : 1 + strlen(s + 1);
lemma strlen_shift:
forall char *s;
(exists integer i; 0 <= i && s[i] == '0') &&
*s != '0' ==>
strlen(s) == strlen(s + 1) + 1;

Заголовок
s == '0' ? 0 : 1 + strlen(s + 1);
lemma strlen_shift:
forall char *s;
(exists integer i; 0 <= i && s[i] == '0') &&
*s != '0' ==>
strlen(s) == strlen(s + 1) + 1;
lemma strlen_strend:
forall char *s; *s == '0' ==> strlen(s) == 0;

Заголовок
/*@ ...
ensures result == strlen(s);
*/
size_t strlen_str(const char *s) {
const char *sc;
/*@ ...
loop invariant strlen(s) == strlen(sc) + (sc - s);
...
*/
for (sc = s; *sc != '0'; ++sc)
/* nothing */;
return sc - s;
}

Заголовок

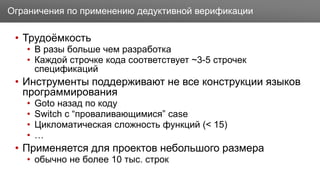

• Трудоёмкость
• В разы больше чем разработка
• Каждой строчке кода соответствует ~3-5 строчек
спецификаций
• Инструменты поддерживают не все конструкции языков
программирования
• Goto назад по коду
• Switch с “проваливающимися” case
• Цикломатическая сложность функций (< 15)
• …
• Применяется для проектов небольшого размера
• обычно не более 10 тыс. строк
Ограничения по применению дедуктивной верификации

Заголовок
• Серебряной пули не существует
• Формальная верификация имеет как плюсы, так и минусы
• Сложность применения
• Что мы доказываем (безопасность(safety), функциональные
требования)
• Предположения, исходя из которых проводится верификация
• Формальная верификация не гарантирует отсутствие всех ошибок
• Формальная верификация не является заменой тестированию
• При дедуктивной верификации существенна роль человека
Резюме

Заголовок
• Система верификации на основе Frama-
C+Jessie+Why3 опубликована под свободной
лицензией
• http://linuxtesting.ru/astraver
• Руководства и введение в инструменты на русском
• http://astraver.linuxtesting.org/
• Спецификации для библиотечных функций ядра Linux
• https://github.com/evdenis/verker/
Дополнительная информация

Заголовок
ptsecurity.com
Спасибо!
Спасибо!

Формальная верификация кода на языке Си

More Related Content

What's hot (20)

Similar to Формальная верификация кода на языке Си (20)

More from Positive Hack Days (20)

Формальная верификация кода на языке Си
