Документ описывает автоматизированное создание тест-кейсов для финансовых протоколов и соединений, акцентируя внимание на важности тестирования неотъемлемых функций финансовых систем. Обсуждаются универсальные протоколы и методы описания как финансовых протоколов, так и технологических процессов, включая использование словарей и автоматов. Основная цель заключается в автоматизации процесса генерации тестов для повышения эффективности обеспечения качества в финансовом софте.
![Способы описания сообщений - XSD
<xs:simpleType name="AnyBICIdentifier">
<xs:restriction base="xs:string">
<xs:pattern value="[A-Z]{6,6}[A-Z2-9][A-NP-Z0-9]([A-Z0-
9]{3,3}){0,1}"/>
</xs:restriction>
</xs:simpleType>
>
<xs:simpleType name="DeniedReason4Code">
<xs:restriction base="xs:string">
<xs:enumeration value="ADEA"/>
<xs:enumeration value="DCAN"/>
<xs:enumeration value="DSET"/>
</xs:restriction>
</xs:simpleType>
17](https://image.slidesharecdn.com/tmpaatcg1-151116133921-lva1-app6892/85/TMPA-2015-17-320.jpg)
![Способы описания технологического процесса
23
Client opens TCP/IP connection
TCP/IP connection is established
entry / Timer==0;
Client sends correct not Login Request;
TCP/IP connection is closed
Client sends Login Request
(not registered username)
MITCH-replay connection is established
Entry / system sends Logon Response (Status == A), Timer==0, User_Logins_count++;
Client sends Replay Request / Timer==0, system sends Replay Response;
Client sends Snapshot Request / Timer==0, system sends Replay Response (Status == d);
Client sends Login Request (registered username AND registered password) / Timer==0, system sends Replay Response (Status == e);
Client sends Login Request (registered username AND
not registered password)
Client sends Login Request (incorrect Length) /
system does nothing (1 sec);
Client sends Replay Request (incorrect Length) /
system does nothing (1 sec);
Client sends Login Request (registered username AND registered
password) [User_Logins_count < <Max_Logins_count>]
Client sends Logout Request /
system does nothing (1 sec);
when (Timer =
<User_max_idling_time>)
Client sends Login Request (registered username AND registered
password) [User_Logins_count >= <Max_Logins_count>] / Login
Response (Status == b)
when (Timer = <User_max_idling_time>)
Client sends Login Request (incorrect Length) / system does
nothing (1 sec);](https://image.slidesharecdn.com/tmpaatcg1-151116133921-lva1-app6892/85/TMPA-2015-23-320.jpg)
![Как генерировать тесты при
помощи словаря и workflow
29
MITCH-replay connection is established
entry / system sends Logon Response (Status == A), Timer==0, User_Logins_count++;
TCP/IP connection is closedTCP/IP connection is established
guard
Client sends Login Request (registered username AND
registered password) [User_Logins_count >=
<Max_Logins_count>] / Login Response (Status == b)
Client opens TCP/IP connection
Client sends Login Request (registered username AND
registered password)
[User_Logins_count < <Max_Logins_count>]
Client sends Logout Request /
system does nothing (1 sec);
TCP/IP connection is established
entry / Timer==0;
Client sends correct not Login Request;](https://image.slidesharecdn.com/tmpaatcg1-151116133921-lva1-app6892/85/TMPA-2015-29-320.jpg)
TMPA-2015 > Автомитизирование создание тест-кейсов для тестирования соединений и протоколов
- 1. Автоматизированное создание тест- кейсов для тестирования соединений и протоколов Сергей Павлов, Андрей Соловьев, Александр Бормотин, Анна Торопова, Иосиф Иткин 12 ноября 2015 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 2460, +1 415 830 38 49 www.exactpro.com
- 2. 2 ● Зачем? ● Протоколы передачи данных. Финансовые протоколы ● Cпособы описания финансовых протоколов ● Технологический процесс (workflow) ● Как генерировать тесты при помощи словаря и workflow? ● А что в итоге и что дальше? О чем пойдет речь Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 3. Зачем? Финансовые платформы - сложные, постоянно развивающиеся системы Для каждой новой функциональности надо создавать новые тесты В финансовой индустрии существуют универсальные протоколы (FIX, SWIFT) Принципы создания тестов для протоколов достаточно просты и применимы к большинству систем Стоит попытаться автоматизировать процесс создания тест-кейсов для тестирования протоколов и подключений 3 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 4. Зачем? Финансовые платформы - сложные, постоянно развивающиеся системы Для каждой новой функциональности надо создавать новые тесты В финансовой индустрии существуют универсальные протоколы (FIX, SWIFT) Принципы создания тестов для протоколов достаточно просты и применимы к большинству систем Стоит попытаться автоматизировать процесс создания тест-кейсов для тестирования протоколов и подключений 4 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 5. Зачем? Финансовые платформы - сложные, постоянно развивающиеся системы Для каждой новой функциональности надо создавать новые тесты В финансовой индустрии существуют универсальные протоколы (FIX, SWIFT) Принципы создания тестов для протоколов достаточно просты и применимы к большинству систем Стоит попытаться автоматизировать процесс создания тест-кейсов для тестирования протоколов и подключений 5 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 6. Зачем? Финансовые платформы - сложные, постоянно развивающиеся системы Для каждой новой функциональности надо создавать новые тесты В финансовой индустрии существуют универсальные протоколы (FIX, SWIFT) Принципы создания тестов для протоколов достаточно просты и применимы к большинству систем Стоит попытаться автоматизировать процесс создания тест-кейсов для тестирования протоколов и подключений 6 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 7. Зачем? Финансовые платформы - сложные, постоянно развивающиеся системы Для каждой новой функциональности надо создавать новые тесты В финансовой индустрии существуют универсальные протоколы (FIX, SWIFT) Принципы создания тестов для протоколов достаточно просты и применимы к большинству систем Стоит попытаться автоматизировать процесс создания тест-кейсов для тестирования протоколов и подключений 7 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 8. Зачем? Финансовые платформы - сложные, постоянно развивающиеся системы Для каждой новой функциональности надо создавать новые тесты В финансовой индустрии существуют универсальные протоколы (FIX, SWIFT) Принципы создания тестов для протоколов достаточно просты и применимы к большинству систем Стоит попытаться автоматизировать процесс создания тест-кейсов для тестирования протоколов и подключений 8 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 9. 9 ● Зачем? ● Протоколы передачи данных. Финансовые протоколы ● Cпособы описания финансовых протоколов ● Технологический процесс (workflow) ● Как генерировать тесты при помощи словаря и workflow? ● А что в итоге и что дальше? О чем пойдет речь Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 10. Протоколы передачи данных 10 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 11. TCP/IP Model OSI Model Application Layer Transport Layer Internet Layer Network Access Layer Модели OSI и TCP/IP 11 Application Layer Presentation Layer Session Level Transport Layer Network Layer Data Link Layer Physical Layer
- 12. TCP/IP Model OSI Model Application Layer Transport Layer Internet Layer Network Access Layer Модели OSI и TCP/IP 12 Application Layer Presentation Layer Session Level Transport Layer Network Layer Data Link Layer Physical Layer
- 13. Финансовые протоколы • Текстовые (FIX, SWIFT и т.д.) 00000000 38 3d 46 49 58 54 2e 31 2e 31 01 39 3d 31 38 32 8=FIXT.1.1SOH9=182 00000010 01 33 35 3d 44 01 33 34 3d 36 31 30 01 34 39 3d SOH35=DSOH34=610SOH49= 00000020 4e 46 54 46 58 30 33 30 31 01 35 36 3d 46 47 57 NFTFX030SOH56=FGW • Бинарные (ITCH, FAST) 00000000 30 00 02 42 93 03 00 00 06 54 87 78 00 00 22 41 0 B⌠ T┤x "A 00000010 00 00 00 00 30 00 00 00 02 00 00 00 42 e8 03 00 0 BХ 00000020 00 20 0f 00 00 00 00 00 9d 69 3a 00 00 00 00 00 ²i: 13
- 14. 14 ● Зачем? ● Протоколы передачи данных. Финансовые протоколы ● Cпособы описания финансовых протоколов ● Технологический процесс (workflow) ● Как генерировать тесты при помощи словаря и workflow? ● А что в итоге и что дальше? О чем пойдет речь Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 15. Способы описания сообщений - текст/таблица 15 Field Offset Length Type Description Length 0 2 UInt16 Length of the message block including the header and all payload messages. Message Count 2 1 UInt8 Number of payload messages that will follow the header. Market Data Group 3 1 Byte Identity of the market data group the payload messages relate to. Sequence Number 4 4 UInt32 Sequence number of the first payload message. Payload 5 Variable - One or more payload messages.

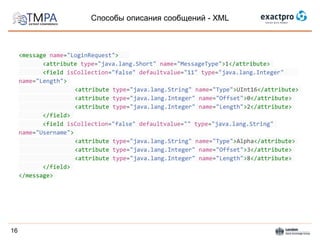

- 16. Способы описания сообщений - XML <message name="LoginRequest"> <attribute type="java.lang.Short" name="MessageType">1</attribute> <field isCollection="false" defaultvalue="11" type="java.lang.Integer" name="Length"> <attribute type="java.lang.String" name="Type">UInt16</attribute> <attribute type="java.lang.Integer" name="Offset">0</attribute> <attribute type="java.lang.Integer" name="Length">2</attribute> </field> <field isCollection="false" defaultvalue="" type="java.lang.String" name="Username"> <attribute type="java.lang.String" name="Type">Alpha</attribute> <attribute type="java.lang.Integer" name="Offset">3</attribute> <attribute type="java.lang.Integer" name="Length">8</attribute> </field> </message> 16
- 17. Способы описания сообщений - XSD <xs:simpleType name="AnyBICIdentifier"> <xs:restriction base="xs:string"> <xs:pattern value="[A-Z]{6,6}[A-Z2-9][A-NP-Z0-9]([A-Z0- 9]{3,3}){0,1}"/> </xs:restriction> </xs:simpleType> > <xs:simpleType name="DeniedReason4Code"> <xs:restriction base="xs:string"> <xs:enumeration value="ADEA"/> <xs:enumeration value="DCAN"/> <xs:enumeration value="DSET"/> </xs:restriction> </xs:simpleType> 17
- 18. Структура словаря 18 DictionaryName DictionaryVerson DictionaryType ... Dictionary MessageName MessageID MessageType ... Message 1 FieldName FieldType Required Min/Max value ... Field 1 FieldName FieldType Required Min/Max value ... Field M1 ... ... MessageName MessageID MessageType ... Message N FieldName FieldType Required Min/Max value ... Field 1 FieldName FieldType Required Min/Max value ... Field M2 ...
- 19. 19 ● Зачем? ● Протоколы передачи данных. Финансовые протоколы ● Cпособы описания финансовых протоколов ● Технологический процесс (workflow) ● Как генерировать тесты при помощи словаря и workflow? ● А что в итоге и что дальше? О чем пойдет речь Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 20. Способы описания технологического процесса 20 t Buy side Sell side Login Message Heartbeat Login message Heartbeat
- 21. Требования к описанию технологического процесса 21 • Точность • Полнота • Лаконичность • Наглядность • Гибкость • Возможность чтения программой
- 22. Способы описания технологического процесса Конечные автоматы (англ. Finite State Machine) • таблица Состояние/Событие • машина Мили • машина Мура • UML • SCXML • ... 22 START PILL TIMER PACMAN EATS POWER PILL UPDATE MOVEMENT UPDATE MOVEMENT UPDATE MOVEMENT MOVE FROM PACMAN MOVE TO PACMAN COLLISION WITH PACMAN TIMER ENDS
- 23. Способы описания технологического процесса 23 Client opens TCP/IP connection TCP/IP connection is established entry / Timer==0; Client sends correct not Login Request; TCP/IP connection is closed Client sends Login Request (not registered username) MITCH-replay connection is established Entry / system sends Logon Response (Status == A), Timer==0, User_Logins_count++; Client sends Replay Request / Timer==0, system sends Replay Response; Client sends Snapshot Request / Timer==0, system sends Replay Response (Status == d); Client sends Login Request (registered username AND registered password) / Timer==0, system sends Replay Response (Status == e); Client sends Login Request (registered username AND not registered password) Client sends Login Request (incorrect Length) / system does nothing (1 sec); Client sends Replay Request (incorrect Length) / system does nothing (1 sec); Client sends Login Request (registered username AND registered password) [User_Logins_count < <Max_Logins_count>] Client sends Logout Request / system does nothing (1 sec); when (Timer = <User_max_idling_time>) Client sends Login Request (registered username AND registered password) [User_Logins_count >= <Max_Logins_count>] / Login Response (Status == b) when (Timer = <User_max_idling_time>) Client sends Login Request (incorrect Length) / system does nothing (1 sec);
- 24. 24 ● Зачем? ● Протоколы передачи данных. Финансовые протоколы ● Cпособы описания финансовых протоколов ● Технологический процесс (workflow) ● Как генерировать тесты при помощи словаря и workflow? ● А что в итоге и что дальше? О чем пойдет речь Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 25. Как генерировать тесты при помощи словаря и workflow TCP/IP connection is closedTCP/IP connection is established client sends; registered/not registered 25 Client sends Login Request (registered username AND not registered password TCP/IP connection is established entry / Timer==0; Client sends correct not Login Request;
- 26. Как генерировать тесты при помощи словаря и workflow TCP/IP connection is closedTCP/IP connection is established call event (when) 26 when (Timer = <User_max_idling_time>) TCP/IP connection is established entry / Timer==0; Client sends correct not Login Request;
- 27. Как генерировать тесты при помощи словаря и workflow 27 MITCH-replay connection is established entry / system sends Logon Response (Status == A), Timer==0, User_Logins_count++; TCP/IP connection is closedTCP/IP connection is established entry; system sends; incorrect length Client sends Login Request (registered username AND registered password) Client sends Replay Request (incorrect Length) / system does nothing (1 sec); TCP/IP connection is established entry / Timer==0; Client sends correct not Login Request;
- 28. Корректные и некорректные сообщения 28 Аттрибут Позитивные тесты Негативные тесты MinOccurs Количество появлений поля в сообщении больше либо равно параметру MinOccurs Количество появлений поля в сообщении меньше параметра MinOccurs MaxOccurs Количество появлений поля в сообщении меньше либо равно параметру MaxOccurs Количество появлений поля в сообщении больше параметра MaxOccurs Length Длина поля меньше либо равна параметру Length Длина поля больше параметра Length Data type (Целые числа) ● Значение в середине диапазона; ● Значение равно максимальному/минимальному для этого типа данных; (Целые числа) ● Значение содержащие символы кроме “-” и “0-9”; ● Значение с символом “-”, находящемся не в начале.
- 29. Как генерировать тесты при помощи словаря и workflow 29 MITCH-replay connection is established entry / system sends Logon Response (Status == A), Timer==0, User_Logins_count++; TCP/IP connection is closedTCP/IP connection is established guard Client sends Login Request (registered username AND registered password) [User_Logins_count >= <Max_Logins_count>] / Login Response (Status == b) Client opens TCP/IP connection Client sends Login Request (registered username AND registered password) [User_Logins_count < <Max_Logins_count>] Client sends Logout Request / system does nothing (1 sec); TCP/IP connection is established entry / Timer==0; Client sends correct not Login Request;
- 30. Способы описания технологического процесса • client sends/system sends • registered/not registered • entry actions • actions/transitions • variables • guard • call event (when) • correct/not correct 30
- 31. 31 ● Зачем? ● Протоколы передачи данных. Финансовые протоколы ● Cпособы описания финансовых протоколов ● Технологический процесс (workflow) ● Как генерировать тесты при помощи словаря и workflow? ● А что в итоге и что дальше? О чем пойдет речь Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 32. А что в итоге и что дальше? Что в итоге? • Словари vs Конечные автоматы? И то и другое! • Разные протоколы - единая структура • Сложные конечные автоматы? Современные представления! (UML и SCXML) Что дальше? • Применение метода для других протоколов • Хватит проектировать! Нам нужен код! • Есть ли фундаментальные ограничения? 32 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 33. А что в итоге и что дальше? Что в итоге? • Словари vs Конечные автоматы? И то и другое! • Разные протоколы - единая структура • Сложные конечные автоматы? Современные представления! (UML и SCXML) Что дальше? • Применение метода для других протоколов • Хватит проектировать! Нам нужен код! • Есть ли фундаментальные ограничения? 33 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 34. А что в итоге и что дальше? Что в итоге? • Словари vs Конечные автоматы? И то и другое! • Разные протоколы - единая структура • Сложные конечные автоматы? Современные представления! (UML и SCXML) Что дальше? • Применение метода для других протоколов • Хватит проектировать! Нам нужен код! • Есть ли фундаментальные ограничения? 34 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 35. А что в итоге и что дальше? Что в итоге? • Словари vs Конечные автоматы? И то и другое! • Разные протоколы - единая структура • Сложные конечные автоматы? Современные представления! (UML и SCXML) Что дальше? • Применение метода для других протоколов • Хватит проектировать! Нам нужен код! • Есть ли фундаментальные ограничения? 35 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
- 36. А что в итоге и что дальше? Что в итоге? • Словари vs Конечные автоматы? И то и другое! • Разные протоколы - единая структура • Сложные конечные автоматы? Современные представления! (UML и SCXML) Что дальше? • Применение метода для других протоколов • Хватит проектировать! Нам нужен код! • Есть ли фундаментальные ограничения? 36 Quality Assurance & Related Software Development for Innovative Trading Systems Tel: +7 495 640 24 60 , +1 415 830 38 49 www.exactpro.com
