Ubuntu server tutorial

PERSAMAAN PERFEKTIF
Agar disini kita tidak salah mengasumsikan antara penulis dengan pembaca, maka sebelumnya kita samakan dahulu terutama untuk
diagram jaringannya, diagramnya sebagai berikut:
Printer
192.168.1.1 || USB
INTERNET ==== MODEM ADSL ========== UBUNTU SERVER ========= SWITCH HUB ====== CLIENT
bridge mode eth0 eth1 ||
192.168.1.2 192.168.0.1 Comp. Administrator/Billing
192.168.0.100
Untuk MODEM ADSL dijadikan bridge yang nantinya akan di dial up oleh ubuntu.
Disini speksifikasi minimum yang dipakai adalah Pentium3 Speed 1GHz, RAM 512Mb (256Mb x 2pcs SDRAM PC133), 2 Ethernet Card, dan
Harddisk 160Gb IDE/PATA (Klo mendukung SATA bisa diberi SATA Port).
Tutorial ini diperuntukkan untuk Warnet, RT/RW Net maupun Small Medium Office.
TAHAP I
INSTALL UBUNTU SERVER
Masukkan CD Ubuntu Server dan booting computer ke cd rom
Tampil awal dan pilih “Install Ubuntu Server”
Pilih Bahasa…

Pilih zona lokasi… pilih “Other” kemudian “Asia” dan Cari “Indoneisa”…
Pilih layout/jenis keyboard, pilih aja “No”
Ubuntu Installer akan melakukan pengecekkan terhadap CD yg digunakan

Ubuntu Installer menjalankan komponen sebagai pendukung…
Instalasi Network…, untuk sementara diabaikan aja karena nantinya akan di setting secara manual aja.
Masukan nama hostname/computer sesuai keinginan, misal: persegi

Pengaturan Harddisk, pilih “Manual” karena akan dipersiapkan secara maksimal.
Dari harddisk 160Gb dibagi sebagai berikut:
/boot 1Gb ext3 Boot Flag Boot
/ 3Gb ext3 System
/usr 4Gb ext3 Static Variable
/var 4Gb ext3 Variable
swap 0.52Gb swap Swap
/home/proxy1 12.5Gb XFS/ReiserFS Chache proxy #1
/home/share (sisanya) FAT32 Share Documents
Ubuntu installer selanjutnya akan menginstall system dasar yang dibutuhkan, tentunya setelah memformat harddisk.
Membuat account user dan member password, misal account “Opikdesign” dan user “opikdesign”

Ubuntu Installer akan mempertanyakan apakah connection ke internet pake proxy, tapi klo tanpa proxy bisa pilih “continue”
Konfigurasi APT
Memilih paket… pilih aja: DNS Server, LAMP Server, OpenSSH Server, Print Server dan Samba File Server

Memulai instalasi… ditengah2 instalasi, akan ditanyakan password untuk MySQL, bisa dikosongkan ato boleh diisi…
Instalasi GRUB Boot loader
Instalasi berakhir, keluarkan CD nya. Pilih “Continue” untuk restart dan boot dari harddisk.

TAHAP II
LOGIN
Lakukan login.
Kemudian masuk ke root, kemudian masukan password:
[user]@[host]:~$ sudo su
cirinya klo sudah masuk root maka prompt berubah menjadi
root@[host]:/home/[user]#
seperti ini:
TAHAP III
SETING ETHERNET CARD
Edit file /etc/network/interfaces, bisa menggunakan bantuan vi atau pico dan lainnya, tetapi disini penulis mengunakan pico
karena sudah familiar.
# pico /etc/network/interfaces
Sebelumnya tentukan dahulu IPv4 untuk kartu jaringan eth1, misal IP 192.168.0.1 dan netmask 255.255.255.0.
Dan perlu diingat, kartu jaringan eth0 terhubung dengan modem ADSL dan IPv4 mengikuti DHCP dari modem jadi kita tidak perlu seting
langi karena sudah di seting saat peng install an tersebut diatas.
Isi file /etc/network/interfaces rubah menjadi berikut :
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.2
netmask 255.255.255.0
network 192.168.1.0
broadcast 192.168.1.255
gateway 192.168.1.1
dns-nameservers 192.168.1.1
auto eth1
address 192.168.0.1
netmask 255.255.255.0
network 192.168.0.0
broadcast 192.168.0.255
dns-search dns.persegi.net
kemudian di save.

Lakukan restart/start pada network:
# /etc/init.d/networking restart
Lihat hasil seting kartu jaringan pada eth0 dan eth1:
# ifconfig
seharusnya hasilnya:
TAHAP IV
MEMBUAT SETTING DIAL UP UNTUK MODEM ADSL
Install dahulu repository pppoe :
# apt-get install pppoe
Jalankan pppoeconf
# pppoeconf
tampilannya akan seperti ini:

Pilih “Yes” kemudian dia akan mendeteksi sendiri berada dimana modem ADSL tersebut.
Pilih “yes”, diminta username dan password ADSL

Klo sudah, check di file /etc/network/interfaces akan ada tambahannya seperti ini :
auto dsl-provider
iface dsl-provider inet ppp
pre-up /sbin/ifconfig eth0 up # line maintained by pppoeconf
provider dsl-provider
maka isi keseluruhan file (tulisan warna merah) :
auto lo
auto eth0
address 192.168.1.2
netmask 255.255.255.0
network 192.168.1.0
broadcast 192.168.1.255
gateway 192.168.1.1
auto eth1
address 192.168.0.1
netmask 255.255.255.0
network 192.168.0.0
broadcast 192.168.0.255
auto dsl-provider
Check interfaces dial up dengan ifconfig, dial up akan muncul interfaces ppp0
# ifconfig ppp0
hasilnya :
Atau cara nge check lain, lakukan ping ke inet.

TAHAP V
UP DATE DAN UP GRADE SYSTEM,
SEKALIGUS INSTALL BEBERAPA REPOSITORY
YANG AKAN SERING DIPAKAI
Up date database repository :
# apt-get update
Up grade :
# apt-get dist-upgrade
Up grade Kernel Linux :
# apt-get -y install linux-image-server linux-restricted-modules-server linux-server
Install beberapa repository penting yang akan sering terpakai…
# apt-get install iptraf iftop whois sysstat snmp snmpd rrdtool dbconfig-common libphp-adodb php5-cli php5-gd
php-pear php5-snmp php5-adodb phpmyadmin make rpm alien subversion sysvconfig nmap hping2 libnet-netmask-perl
curl
Lakukan restart.
# reboot
TAHAP VI
INSTALL DAN SETING
DHCP SERVER
Untuk server, mungkin perlu DHCP Server agar computer client yg terhubung langsung mendapat IP tanpa seting secara manual.
Install dahulu DHCP Server, dan reposistor tersebut sudah tersedia dalam CD yang bernama DHCP3 Server, cara mengaktifkan
sebagai berikut:
o Edit file /etc/apt/sources.list,
# pico /etc/apt/sources.list
dan cari script :
# deb cdrom:[Ubuntu-Server 8.10 _Intrepid Ibex_ - Release i386 (20081028.1)]/ intrepid main restricted
kemudian tanda “#” dihilangkan kemudian di save, script nya:
o Masukkan CD Distro Ubuntu 8.10 Server kemudian di Mount:
# mount /dev/cdrom /cdrom
o Lakukan up date:
# apt-get update
maka server akan meng update termasuk download update dari mirror mirror ubuntu, process download memang lama
klo ingin cepat maka matikan fungsi fungsi update yg bersifat download, caranya edit file /etc/apt/sources.list dan
cari kemudian beri tanda “#”.

o Barulah install dhcp3 server nya,
# apt-get install dhcp3-server
seharusnya hasilnya :
Setelah diinstall, lakukan seting pada DHCP3 Server,misalnya dgn asumsi jaringan pada eth1 pada range IP 192.168.0.100-
192.168.0.200 dan Netmask 255.255.255.0. Edit file conf pada DHCP3 yaitu file /etc/dhcp3/dhcpd.conf,
# pico /etc/dhcp3/dhcpd.conf
Rubah menjadi :
ddns-update-style none;
subnet 192.168.0.0 netmask 255.255.255.0 {
option broadcast-address 192.168.0.255;
option subnet-mask 255.255.255.0;
option domain-name-servers 192.168.0.1;
option domain-name "dns.persegi.net"; #sesuaikan keinginan
option routers 192.168.0.1;
option netbios-name-servers 192.168.0.1;
default-lease-time 600;
max-lease-time 604800;
log-facility local7;
range 192.168.0.100 192.168.0.200
}
Catatan,
untuk option domain-name-servers nanti bisa diganti dgn DNS ISP yg bersangkutan klo tidak menginstall DNS Server dan
seandainya DNS lebih dari satu tinggal diberi tanda koma “,”.
begitu juga option netbios-name-servers bisa dihilangkan klo nanti tidak membuat WINS Server,.
Setelah itu edit file /etc/default/dhcp3-server dan disinilah settingan DHCPdefault interfaces.
# pico /etc/default/dhcp3server
Rubah atau isi INTERFACES nya seperti dibawah ini
INTERFACES="eth1"
Lakukan restart DHCP3 server dengan:
# /etc/init.d/dhcpd3-server restart
Akan muncul dilayar:
* Starting DHCP server dhcpd3 [ OK ]
DHCP bisa di buat seperti halnya MAC Filter, dalam pengertian sebagai berikut:
Kita sebelumnya sudah mencatat MAC ADDRESS dari seluruh hardware Ethernet maupun wifi client yang kemudian diberikan IP
sesuai ketentuan MAC ADDRESS; contoh computer A dengan MAC 00:AA:BB:CC:DD:11 akan selalu mendapat IP 192.168.0.123.
Rubah /etc/dhcp3/dhcpd.conf, contoh konfigurasi dengan MAC Filtering :

ddns-update-style none;
subnet 192.168.0.0 netmask 255.255.255.0 {
option broadcast-address 192.168.0.255;
option subnet-mask 255.255.255.0;
option domain-name-servers 192.168.0.1;
option domain-name "dns.persegi.net"; #sesuaikan keinginan
option routers 192.168.0.1;
option netbios-name-servers 192.168.0.1;
default-lease-time 600;
max-lease-time 604800;
log-facility local7;
host opikdesign {
hardware ethernet 00:22:15:3C:14:A1;
fixed-address 192.168.0.100;
}
host dhani {
hardware ethernet 00:11:5B:78:D3:E8;
}
host farah {
hardware ethernet 00:16:EC:1E:2F:9E;
}
host siti {
hardware ethernet 00:13:D4:CB:69:0F;
}
}
Jadi disini bisa dipahami seharusnya, coba lihat keterangan bertulis tebal…
host [disini letak nama computer] {
hardware ethernet [disini diisi MAC-ADDRESS dari client yang bersangkutan];
fixed-address [IP yang akan diberikan];
}
Selanjutnya MAC ADDRESS bisa disesuaikan dengan client, tersebut diatas hanya contoh…
TAHAP VII
SETING Open SSH SERVER
DAN MENGGUNAKAN PuTTY & WinSCP
UNTUK REMOTE KE SERVER
Sebuah port yang cara komunikasinya di encryption dan artinya para pembajak/penyadap jaringan tidak bisa mengartikannya, dengan
demikian komunikasi sangat aman. SSH ini biasanya digunaka untuk remote server sebagai pengganti telnet, rsh dan rlogin. Aplikasi server
yang sering digunakan dan akan kita gunakan di sini adalah PuTTY untuk remote selayaknya kita duduk di depan monitor dan keyboar server
dan WinSCP berfungsi untuk transfer file seperti halnya sftp.
Pada umumnya port Open SSH default di port 22 dan sebaliknya dirubah dengan alasan untuk keamanan, dirubah ke port yang masih
kosong atu yang belum digunakan untuk fungsi lain misal, 222 ato 2222 ato berapa aja.
Edit file /etc/ssh/sshd_config :
# pico /etc/ssh/sshd_config
cari Port 22 dan ganti dengan port yang di kehendaki semisal Port 221
Kemudian restart open ssh:
# /etc/init.d/ssh restart
hasil tampilannya :
Kemudian memberi password pada user root agar tiap kali login untuk mengedit file bisa langsung edit dan bisa langsung meng
copy ato paste file di semua folder linux. Pada dasarnya username root sudah ada hanya belum ada passwordnya akhirnya seakan
tidak aktif. User root ini ada user yang memiliki hak akses dan sebaiknya jangan diberikan ke orang lain.

Cara mengganti/memberi password :
# passwd root
masukan password yang dikehendaki dan ketik ulang.
Download program PuTTY dan WinSCP dari computer client yang ber OS windows.
Download PuTTY >>> http://putty.cbn.net.id/download.html
pilih yang versi installer karena lebih stabil atau langsung ke link ini >>>
http://tartarus.org/~simon/putty snapshots/x86/putty installer.exe
Download WinSCP >>> http://mirror.its.ac.id/pub/winscp/
pilih yang versi installer juga atau langsung ke link ini >>> http://mirror.its.ac.id/pub/winscp/winscp407setupintl.exe
Kemudian install PuTTY dan WinSCP, disini tidak perlu saya bicarakan bagaimana caranya karena hal yang mudah.
Cara menggunakan PuTTY, masukkan ip ato nama host server kemudian masukkan port yang sudah dirubah.
Click Open klo sudah mengisi Host Name/IP server maupun port nya.
Maka tampilan akan menjadi…
Nah tampilan seperti apa?! Sama persis saat login pertama khan?! Apa bedanya dengan duduk depan server langsung?! Tentu Aja
jawabannya sama. Maka dari itu Ubuntu Server sudah tidak memerlukan Monitor maupun Keyboard lagi karena akan di remote di
computer lain atas alasan effisiensi.

Cara menggunakan WinSCP.
Masukkan host name ato ip server dan port nya, masukkan pula username dan passwordnya, disini saya sarankan menggunakan
username dan password root dengan alasan agar kita bisa mendapat full akses ke semua folder maupun file bertujuan kita bisa
mengedit file2 configuration. Kemudian click Login.
Tampilannya akan seperti ini…
Sisi kiri adalah My Document dan sisi kanan adalah folder /root di ubuntu server.
Disini kita bisa memindahkan file atau folder dari kiri dan ke kanan maupun sebaliknya.
Bisa masuk ke semua folder di ubuntu server maupun bisa merubah file2 configuration termasuk membuat file configuration
lainnya.
TAHAP VIII
MEMBUAT NAT / ROUTER
Agar client bisa terkoneksi dengan internet maka kita harus mengaktifkan ip forward.
Membuat router maka aktifkan IP Forwarding, dari ppp0 ke eth1, edit file /etc/sysctl.conf :
cari teks
# net.ipv4.ip_forward=1
Aktifkan dengan menghilangkan tanda “#”, menjadi :
# net.ipv4.ip_forward=1
untuk meningkatan pengaman sebaiknya anti spoofing attack dan kernel map protect diaktifkan, cari teks2 dibawah ini…
# net.ipv4.conf.default.rp_filter=1
# net.ipv4.conf.all.rp_filter=1

Aktifkan dengan menghilangkan tanda “#”, menjadi:
net.ipv4.conf.default.rp_filter=1
net.ipv4.conf.all.rp_filter=1
kemudian save. Dan lakukan reboot
# reboot
Membuat NAT dengan command iptables
# iptables –t nat –A POSTROUTING –o ppp0 –j MASQUERADE
Lakukan test di client, bisa langsung browsing atau melakukan ping ke inet.
TAHAP IX
INSTALL DAN SETING PADA DNS SERVER MENGGUNAKAN BIND9
Pada saat instalasi Ubuntu tadi sudah memilih untuk diinstallkan DNS Server, sebenernya repository yang berfungsi sebagai DNS Server
bernama Bind9. Akhirnya kita tinggal membuat settingan Bind9 ini.
Fungsi DNS Server ini adalah mem resolved nama domain yang diminta client untuk di memberitahukan server dari domain yang
ditanyakan client berada di IP mana.
Sebelumnya, ada baiknya kita mengenal macam type DNS Record;
Address Records; Merekam sebuah pemetaan IP Address ke dalam sebuah nama host. Cara seperti ini yang paling umum
digunakan.
www IN A 111.222.333.444
Alias Records; Membuat sebuah alias terhadap CNAME karena tidak dapat membuat CNAME pointing didalam CNAME Record.
mail IN CNAME www
www IN A 111.222.333.444
Mail Exchange Records; Menunjukkan email harus dikirim kemana, harus menujukkan ke A Record (Address Record) bukan
CNAME (Alias Record) Record.
@ IN MX mail.domain.com
mail IN A 111.222.333.444
Name Server Record; Menentukan server yang akan digunakan untuk melayani layanan hosting, harus menujukkan ke A Record
(Address Record) bukan CNAME (Alias Record) Record.
@ IN NS ns.domain.com
ns IN A 111.222.333.444
Selanjutnya kita memulai konfigurasi Bind9, sebelumnya kita tentukan nama domainnya semisalnya dns.persegi.net dan kemudian
dapat diganti sesuai keinginan.
Buka file /etc/bind/named.conf.options; file tersebut berisi DNS forward ditujukan kemana, maka itu karena kita memakai
telkomspeedy maka diarahkan IP DNS Telkom dan ditambah OpenDNS. Rubah isinya menjadi:
options {
directory "/var/cache/bind";
forwarders {
202.134.1.5;
202.134.0.155;
202.134.0.5;
202.134.2.5;
202.134.1.10;
203.130.208.18;
203.130.206.250;
203.130.196.6;
203.130.196.155;
203.130.196.5;
222.124.204.34;
203.130.208.18;
};
auth-nxdomain no; # conform to RFC1035
listen-on-v6 { any; };
};
Buka file /etc/bind/named.conf.local; file yang berisi dimana letak file zona yang berisi DNS Record local.

tambah atau edit isinya menjadi:
include "/etc/bind/zones.rfc1918";
zone "dns.persegi.net" {
type master;
file "/etc/bind/db.dns.persegi.net";
};
zone "0.168.192.in-addr.arpa" {
type master;
file "/etc/bind/db.192";
};
include "/etc/bind/rndc.key";
Kemudian duplicate file db local sesuai nama file yang disebutkan /etc/bind/named.conf.local.
# cp /etc/bind/db.local /etc/bind/db.dns.persegi.net
# cp /etc/bind/db.local /etc/bind/db.192
Edit file /etc/bind/db.dns.persegi.net
edit isinya menjadi:
;
; BIND data file for local loopback interface
;
$TTL 604800
@ IN SOA ns.dns.persegi.net. mail.dns.persegi.net. (
2009022605 ;Serial
604800 ;Refresh
86400 ;Retry
2419200 ;Expire
604800 ) ;Negative Cache TTL
;
localhost IN A 127.0.0.1
@ IN NS ns.dns.persegi.net.
ns IN A 192.168.0.1
smtp IN CNAME ns
www IN CNAME ns
cups IN CNAME ns
proxy IN CNAME ns
persegi IN A 192.168.0.1
sebuah tips: Banyak orang menggunakan tanggal terakhir edited sebagai seri dari zona, seperti 2009022605 yang yyyymmddss (di
mana angka serial), setiap edit file configurasi tersebut agar mengganti serial tersbut dengan tanggal terbaru bertujuan agar bind9
segera mengupdate perubahaannya.
Edit file /etc/bind/db.192
;
; BIND reverse data file for local loopback interface
;
$TTL 604800
2009022603 ;Serial
604800 ;Refresh
86400 ;Retry
2419200 ;Expire
;
@ IN NS ns.
1 IN PTR ns.dns.persegi.net.
www IN CNAME ns
smtp IN CNAME ns
cups IN CNAME ns
proxy IN CNAME ns
sebuah tips:
Banyak orang menggunakan tanggal terakhir edited sebagai seri dari zona, seperti 2009022605 yang yyyymmddss (di mana angka
serial), setiap edit file configurasi tersebut agar mengganti serial tersbut dengan tanggal terbaru bertujuan agar bind9 segera
mengupdate perubahaannya.
Edit file /etc/hosts dan tambahkan dns.persegi.net dan smtp.persegi.net karena kedua domain ini diaktifkan sebagai host pula.
127.0.0.1 localhost
192.168.0.1 persegi dns.persegi.net smtp.dns.persegi.net proxy.dns.persegi.net

Edit file /etc/resolv.conf
search dns.persegi.net
nameserver 192.168.0.1
nameserver 127.0.0.1
Restart jaringan dan bind9…
# /etc/init.d/bind9 restart
Untuk menguji bind9, kita perlu menginstall repository dnsutils, install repository tersebut…
# apt-get install dnsutils
check zona untuk mengetest settingan kita didalam file /etc/bind/db.dns.persegi.net dan /etc/bind/db.192
# named-checkzone dns.persegi.net /etc/bind/db.dns.persegi.net
kalau settingan tidak ada masalah hasilnya… akan muncul serial yang buat.
# named-checkzone dns.persegi.net /etc/bind/db.192
hasilnya…
kemudian baru menguji dengan command dig… kita mencoba untuk local nya dulu…
# dig localhost
hasilnya…
kemudian coba menguji untuk mencari domain di inet… misalnya google.com atau yahoo.com…
# dig google.com
hasilnya…

atau bisa juga menguji dengan perintah nslookup…
# nslookup
> set type=any
> dns.persegi.net
setelah itu lakukan pula test pada localhost
> localhost
dan hasilnya akan seperti ini kalau sudah benar
TAHAP X
INSTALL NTP SERVER
Apa fungsi dari NTP Server?!, fungsinya agar semua PC Client mempunyai waktu yang sama dengan Server. Namun pengaktifan
fungsi ini tidak terlalu penting. Cara install dan menjalankan:
# apt-get install ntp
# /etc/init.d/ntp restart
Untuk merubah waktu pada system linux :
# date DDMMhhmmYYYY
Keterangan :
DD: date
MM: month
YYYY: year
hh: hour (24 hour)
mm: minute
contohnya : dirubah menjadi 14 June 2009 11:51PM…
# date 061423512009
Sun Jun 14 23:51:00 WIT 2009

TAHAP XI
INSTALL OpenSSL DAN MEMBUAT SSL Certificate
UNTUK MENGAKTIFKAN HTTPS DI APACHE2
SSL untuk HTTPS akses di apache2 milik Ubuntu memang bermasalah, kita aktifkan tetap gak mau jalan, permasalahannya krn tidak ada file
Certificate untuk apache2 dan belum ada OpenSSL.
install OpenSSL dan SSL Certificate
# apt-get install openssl ssl-cert
Membuat certificate :
# mkdir /etc/apache2/ssl
# make-ssl-cert /usr/share/ssl-cert/ssleay.cnf /etc/apache2/ssl/apache.pem
Aktifkan modul SSL dan restart Apache2
# a2enmod ssl
# /etc/init.d/apache2 force-reload
Menempelkan file certificate di virtual host
# cp /etc/apache2/sites-available/default /etc/apache2/sites-available/ssl
edit file /etc/apache2/sites-available/ssl, tambahkan script pada baris terakhir sebelum “</VirtualHost>” :
SSLEngine On
SSLCertificateFile /etc/apache2/ssl/apache.pem
dan port default 80 jadikan 443, cari baris…
<VirtualHost *:80>
dan ganti dgn…
<VirtualHost *:443>
edit file /etc/apache2/sites-available/default, tambahkan script pada baris terakhir sebelum “</VirtualHost>”:
SSLCertificateFile /etc/apache2/ssl/apache.pem
Lakukan restart apache2 dan aktifkan modul HTTPS :
# /etc/init.d/apache2 force-reload
# a2ensite ssl
Terakhir restart kembali apache2 :
# /etc/init.d/apache2 restart
TAHAP XII
MEMBUAT WINS SERVER DENGAN SAMBA
MEMBANTU PENYEBARAN NETBIOS
Adanya WINS Server ini membantu agar NetBIOS (Nama Komputer Client) tidak hilang di jaringan, berfungsi untuk mem reply NetBIOS yang
dilewatkan melalui TCP/IP sebagai alternative broadcast. Disini saya hanya memberi contoh beberapa client sebagai nama computer antara
lain opikdesign, dhani, farah dan siti yang kemudian bisa disesuaikan dengan kondisi yang ada.
Sebelumnya install dahulu repository yang di butuhkan…
# apt-get install samba samba-common samba-doc libcupsys2 winbind smbclient smbfs

Edit file /etc/samba/smb.conf dan rubah menjadi…
[global]
log file = /var/log/samba/log.%m
passwd chat = *Entersnews*spassword:* %nn *Retypesnews*spassword:* %nn *passwordsupdatedssuccessfully*.
obey pam restrictions = yes
map to guest = bad user
encrypt passwords = true
public = yes
passdb backend = tdbsam
passwd program = /usr/bin/passwd %u
wins support = yes
max wins ttl = 18748800
min wins ttl = 60
netbios name = persegi
server string = %h server (Samba, Ubuntu)
path = /var/tmp
preferred master = yes
domain master = yes
local master = yes
workgroup = WORKGROUP
syslog = 0
panic action = /usr/share/samba/panic-action %d
usershare allow guests = yes
max log size = 1000
pam password change = yes
name resolve order = wins bcast hosts lmhosts
socket options = TCP_NODELAY IPTOS_LOWDELAY SO_KEEPALIVE SO_RCVBUF=8192 SO_SNDBUF=8192
os level = 65
announce as = WfW
guest ok = Yes
usershare allow guests = Yes
name cache timeout = 0
nt status support = yes
nt pipe support = yes
winbind cache time = 60
idmap uid = 50-9999999999
idmap gid = 50-9999999999
idmap cache time = 120
lm announce = yes
lm interval = 10
enhanced browsing = Yes
browse list = yes
Edit file /etc/hosts kemudian masukkan nama host computer client dan ip nya untuk pencarian dengan metode hosts file, contoh
sebagai berikut :
127.0.0.1 localhost localhost.dns.persegi.net
192.168.0.1 persegi dns.persegi.net smtp.dns.persegi.net proxy.dns.persegi.net cups.dns.persegi.net
192.168.0.100 opikdesign opikdesign.dns.persegi.net
192.168.0.101 dhani dhani.dns.persegi.net
192.168.0.102 farah farah.dns.persegi.net
192.168.0.103 siti siti.dns.persegi.net
Buat file /etc/samba/lmhosts dan masukkan nama host computer client dan ip seperti diatas untuk pencarian dengan metode
lmhosts file, contoh sebagai berikut :
192.168.0.1 persegi
192.168.0.100 opikdesign
192.168.0.101 dhani
192.168.0.102 farah
192.168.0.103 siti
Buka dan edit file /etc/nsswitch.conf cari baris…
hosts: files mdns4_minimal [NOTFOUND=return] dns mdns4
rubah menjadi…
hosts: files wins winbind mdns4_minimal [NOTFOUND=return] dns mdns4
Lakukan restart jaringan dan samba…
# /etc/init.d/winbind stop
# /usr/sbin/samba restart
# /etc/init.d/winbind start
Bila diperlukan untuk resolved NetBIOS / Computer Name, bisa dimasukkan ke dalam DNS Server (Bind9), sebagai DNS POISONING
LCOAL.

Caranya, edit kembali misalnya file /etc/bind/db.dns.persegi.net dan tambahkan baris terakhir dengan memasukkan nama
komputer client berserta ip nya, contohnya…
opikdesign IN A 192.168.0.100
dhani IN A 192.168.0.101
farah IN A 192.168.0.102
siti IN A 192.168.0.103
Maka file/etc/bind/db.dns.persegi.net tersebut menjadi (tulisan warna merah)…
;
; BIND data file for local loopback interface
;
$TTL 604800
2009022610 ;Serial
604800 ;Refresh
86400 ;Retry
2419200 ;Expire
;
localhost IN A 127.0.0.1
@ IN NS ns.dns.persegi.net.
ns IN A 192.168.0.1
smtp IN CNAME ns
www IN CNAME ns
cups IN CNAME ns
proxy IN CNAME ns
persegi IN A 192.168.0.1
opikdesign IN A 192.168.0.100
dhani IN A 192.168.0.101
farah IN A 192.168.0.102
siti IN A 192.168.0.103
Edit file /etc/bind/db.192, dan tambahkan baris terakhir dengan memasukkan nama komputer client diikutin nama domain
sebagai DNS Suffix nya berserta ip nya, contohnya…
100 IN PTR opikdesign.dns.persegi.net
101 IN PTR dhani.dns.persegi.net
102 IN PTR farah.dns.persegi.net
103 IN PTR siti.dns.persegi.net
Maka file/etc/bind/db.192 tersebut menjadi (tulisan warna merah)…
;
; BIND reverse data file for local loopback interface
;
$TTL 604800
2009022615 ;Serial
604800 ;Refresh
86400 ;Retry
2419200 ;Expire
;
@ IN NS ns.
1 IN PTR ns.dns.persegi.net.
www IN CNAME ns
smtp IN CNAME ns
cups IN CNAME ns
proxy IN CNAME ns
100 IN PTR opikdesign.dns.persegi.net
101 IN PTR dhani.dns.persegi.net
102 IN PTR farah.dns.persegi.net
103 IN PTR siti.dns.persegi.net
Kemudian Bind9 di restart
# /etc/init.d/bind9 restart
Testing Samba…
# smbclient -L localhost -U%
hasilnya…
Domain=[PERSEGI] OS=[Unix] Server=[Samba 3.3.2]
Sharename Type Comment
--------- ---- -------
IPC$ IPC IPC Service (persegi server (Samba, Ubuntu))
Domain=[DNS.PERSEGI.NET] OS=[Unix] Server=[Samba 3.3.2]
Server Comment
--------- -------
DHANI
FARAH
OPIKDESIGN
PERSEGI persegi server (Samba, Ubuntu)
SITI
Workgroup Master
--------- -------
WORKGROUP PERSEGI

Buat Bash Script agar tiap interval 15menit akan mem restart daemon winbindd, snmb dan nmbd.
buat file /sbin/wins dengan script sebagai berikut…
#!/bin/sh
# Script ini untuk memrestart Winbindd dan Samba (snmb & nmbd)
# agar semua NetBIOS komputer client dapat di refresh.
PATH=/sbin:/bin:/usr/sbin:/usr/bin
[ -r /etc/default/winbind ] && . /etc/default/winbind
[ -r /etc/default/samba ] && . /etc/default/samba
RUN_MODE="daemons"
DAEMON_WINBINDD=/usr/sbin/winbindd
PIDDIR_WINBINDD=/var/run/samba
WINBINDPID=$PIDDIR_WINBINDD/winbindd.pid
PIDDIR_SAMBA=/var/run/samba
NMBDPID=$PIDDIR_SAMBA/nmbd.pid
SMBDPID=$PIDDIR_SAMBA/smbd.pid
INTERVAL=900
unset TMPDIR
test -x $DAEMON_WINBINDD || exit 0
test -x /usr/sbin/nmbd -a -x /usr/sbin/smbd || exit 0
. /lib/lsb/init-functions
while : ; do
#
# winbind stop
#
log_daemon_msg "Stopping the Winbind daemon" "winbind"
start-stop-daemon --stop --quiet --oknodo --exec $DAEMON_WINBINDD
log_end_msg $?
sleep 2
#
# samba stop
#
log_daemon_msg "Stopping Samba daemons"
log_progress_msg "nmbd"
start-stop-daemon --stop --quiet --pidfile $NMBDPID
sleep 1
if [ -f $NMBDPID ] && ! ps h `cat $NMBDPID` > /dev/null
then
rm -f $NMBDPID
fi
if [ "$RUN_MODE" != "inetd" ]; then
log_progress_msg "smbd"
start-stop-daemon --stop --quiet --pidfile $SMBDPID
sleep 1
if [ -f $SMBDPID ] && ! ps h `cat $SMBDPID` > /dev/null
then
rm -f $SMBDPID
fi
fi
log_end_msg 0
sleep 2
#
# samba start
#
log_daemon_msg "Starting Samba daemons"
install -o root -g root -m 755 -d $PIDDIR_SAMBA
NMBD_DISABLED=`testparm -s --parameter-name='disable netbios' 2>/dev/null`
if [ "$NMBD_DISABLED" != 'Yes' ]; then
log_progress_msg "nmbd"
if ! start-stop-daemon --start --quiet --oknodo --exec
/usr/sbin/nmbd -- -D
then
log_end_msg 1
exit 1
fi
fi
if [ "$RUN_MODE" != "inetd" ]; then
log_progress_msg "smbd"
if ! start-stop-daemon --start --quiet --oknodo --exec
/usr/sbin/smbd -- -D; then
log_end_msg 1
exit 1
fi
fi
log_end_msg 0
sleep 2
#
# winbind start
#
log_daemon_msg "Starting the Winbind daemon" "winbind"

mkdir -p /var/run/samba/winbindd_privileged || return 1
chgrp winbindd_priv $PIDDIR_WINBINDD/winbindd_privileged/ || return 1
chmod 0750 $PIDDIR_WINBINDD/winbindd_privileged/ || return 1
start-stop-daemon --start --quiet --oknodo --exec $DAEMON_WINBINDD --
$WINBINDD_OPTS
log_end_msg $?
#
# Repeat
#
sleep $INTERVAL
done
kemudian beri attribute 0755 agar bisa dijalankan,
kemudian jalankan dengan mengirim Signal HUP agar berjalan terus menurus setiap nilai interval yang ditentukan.
# chmod 0755 /sbin/wins
# nohup /sbin/wins &
Terakhir agar script ini berjalan saat server pertama kali restart/booting, masukkan ke dalam /etc/rc.local, edit file
/etc/rc.local kemudian tambahkan…
nohup /sbin/wins &
Setting DNS Suffix di tiap client klo tadi sudah membuat DNS Server untuk client, caranya :
Control Panel >> System
Pilih / click Computer Name, boleh isi Computer Descipption semisal “Graphic & Product Designer”

Click Change dan isi Computer name sesuai yang didaftarkan semisal “opikdesign”
Click More… isi Primary DNS Suffix computer tersebut semisalnya “dns.persegi.net” dan beri tanda centang pada “Change primary
DNS suffix when domain membership changes”
Click OK dan OK lagi
Click OK dan OK lagi. Kemudian computer di restart…
Terakhir, setting tiap client agar NetBIOS selalu dilewatkan TCP/IP, caranya :
Control Panel >> Network Connection >> Click Kanan Local Area Connection >> Pilih Properties

Cari Internet Protocol (TCP/IP) dan pilih kemudian click Properties.
Pilih Advanced.
Pilih Tab WINS dan NetBIOS setting pilih ke “Enable NetBIOS over TCP/IP. Click “OK” 3x..
Untuk melakukan scaning NetBIOS dalam jaringan, install repository nbtscan
# apt-get install nbtscan
Cara menggunakannya, kita scan di jaringan 192.168.0.0/24
# nbtscan 192.168.0.0/24

TAHAP XIII
MEMBUAT FOLDER SHARING
UNTUK WINDOWS OS DENGAN SAMBA
Saat install Ubuntu, sudah ditentukan sisa harddisk untuk folder /home/share sekitar 33Gbyte, maka buat folder lagi dan beri
permission sepenuhnya…
# mkdir /home/share/doc
# chmood 0777 –R /home/share/doc
Buka dan edit kebali file configuration samba, /etc/samba/smb.conf dan tambahkan pada baris terakhir sebagai berikut:
[Share]
comment = File Server Share
path = /home/share/doc
read only = No
create mask = 0777
directory mask = 0777
Lakukan restart samba kembali…
# /etc/init.d/samba restart
Untuk sisi client bisa dilakukan Map Network Drive dan dijadikan sebagai My Document agar para client bisa langsung melakukan
save document di My Document (Default nya), cara carany sebagai berikut…
Buka Windows Explorer… Tombol cepat bisa tekan “Logo Windows + E”
Kemudian Click Tanda “+”, My Network Places >> Microsoft Windows Network >> Workgroup >> (Nama Server)

Click kanan “Share” dan pilih “Map Network Drive…”
Akan muncul Windows Dialog, dan pastikan memberi tanda centang pada “Reconnect at logon” agar tiap kali computer client
selalu menghubungkan diri dengan Share Document di server
Terbentuklah drive baru dengan initial Z:
Kembali lagi pada Windows Explorer sebelumnya atau menuju My Computer…
Terlihat ada drive ber type “Network Drives”

Agar menjadi My Document, Click Kanan My Document sisi kiri dan pilih
Rubah targetnya menuju Z: dimana Network Drive berada.
Terakhir akan muncul seperti dibawah ini, dan pilih “No” agar data data yang berada di My Document sebelum tidak berpindah.
Nah, sekarang My Document di computer client sudah berpindah menuju ke Share Document di Server, jadi mereka akan
melakukan save secara default di server.
Diatas merupakan salah satu contoh atau cara membuak folder samba, untuk lebih bagusnya agar lebih mudah mengatur
management sebaik tiap satu dibuat satu folder sharing sendiri dan di map sesuai folder sharing, jadi My Document Client tidak
sama tiap unit client nya.
TAHAP XIV
CLAMAV DAN SAMBA VSCAN
ANTI VIRUS UNTUK FILE SAMBA DAN
BUAT SCHEDULE CRONTAB UNTUK
SCANING MAUPUN UPDATE
Pada dasarnya OS yang berbasis Linux/Unix saat ini tidak ada virus. Namun dengan adanya Folder Sharing yang dibuat dengan Samba,
tidak menutup kemungkinan didalam Folder tersebut terjangkit virus dari OS Windows, perlu diingat bahwa virus ini tidak bakalan
menyerang server tetapi akan mengganggu kinerja jaringan kita bila dibiarkan.
Install Clamav
# apt-get install clamav clamav-daemon clamav-docs clamav-testfiles clamav-freshclam clamav-base

Agar database virus nya update terbaru…
# freshclam
Kemudian buat jadwal agar tiap hari selalu update dan melakukan scanning…
# crontab –e
Baris terakhir tambahkan…
* * */1 * * /usr/bin/freshclam
@daily /usr/bin/clamscan -r --remove --quiet /home/share/doc
keluar dan save.
TAHAP XV
INSATLL PRINTER DAN
MEMBUAT PRINT SERVER
DENGAN CUPS DAN SAMBA
Install CUPS (Common UNIX Printing System)…
# apt-get install cupsys cupsys-client
Edit file /etc/cups/cupsd.conf menjadi seperti dibawah ini…
#
#
# Sample configuration file for the Common UNIX Printing System (CUPS)
# scheduler. See "man cupsd.conf" for a complete description of this
# file.
#
# Log general information in error_log - change "info" to "debug" for
# troubleshooting...
LogLevel warning
# Administrator user group...
SystemGroup lpadmin
# Only listen for connections from the local machine.
Listen 631
Listen /var/run/cups/cups.sock
# Show shared printers on the local network.
Browsing on
BrowseOrder allow,deny
BrowseAllow all
# Default authentication type, when authentication is required...
DefaultAuthType Basic
# Restrict access to the server...
<Location />
Order allow,deny

Allow localhost
Allow 192.168.0.*
</Location>
# Restrict access to the admin pages...
<Location /admin>
Encryption Required
Order allow,deny
Allow localhost
Allow 192.168.0.*
</Location>
# Restrict access to configuration files...
<Location /admin/conf>
AuthType Default
Require user @SYSTEM
Order allow,deny
Allow localhost
Allow 192.168.0.*
</Location>
# Set the default printer/job policies...
<Policy default>
# Job-related operations must be done by the owner or an administrator...
<Limit Send-Document Send-URI Hold-Job Release-Job Restart-Job Purge-Jobs Set-Job-Attributes Create-Job-
Subscription Renew-Subscription Cancel-Subscription Get-Notifications Reprocess-Job Cancel-Current-Job Suspend-
Current-Job Resume-Job CUPS-Move-Job>
Require user @OWNER @SYSTEM
Order deny,allow
</Limit>
# All administration operations require an administrator to authenticate...
<Limit CUPS-Add-Modify-Printer CUPS-Delete-Printer CUPS-Add-Modify-Class CUPS-Delete-Class CUPS-Set-Default>
AuthType Default
Order deny,allow
</Limit>
# All printer operations require a printer operator to authenticate...
<Limit Pause-Printer Resume-Printer Enable-Printer Disable-Printer Pause-Printer-After-Current-Job Hold-New-
Jobs Release-Held-New-Jobs Deactivate-Printer Activate-Printer Restart-Printer Shutdown-Printer Startup-Printer
Promote-Job Schedule-Job-After CUPS-Accept-Jobs CUPS-Reject-Jobs>
AuthType Default
Order deny,allow
</Limit>
# Only the owner or an administrator can cancel or authenticate a job...
<Limit Cancel-Job CUPS-Authenticate-Job>
Require user @OWNER @SYSTEM
Order deny,allow
</Limit>
<Limit All>
Order deny,allow
</Limit>
</Policy>
#
#
Lakukan restart pada CUPS :
# /etc/init.d/cups restart
Kemudian dari computer client (administrator) membuka web browser dan mengkunjungi https://192.168.0.1:631/

Kebetulan saya memakai printer HP Deskjet 3325, hubungkan printer dengan server, lakukan instalasi printer…
Click “Administrator”…. Tampilannya menjadi berikut…
Click “Find New Printers”
Akan muncul jenis printer yang sudah terhubung…
Pilih dengan nama terpanjang karena menginstall termasuk serial number printer…
Click “Add This Printer”…
Beri Nama dan keterangan Location maupun Description,
kemudian Click “Continue”…

Pilih driver PPD yang cocok dan sesuai printer anda, jika tidak ditemukan bisa upload file PPD…
Click “Add Printer”…
Dimintai Username dan Password, masukkan username “root” dan password yg sudah dibuat.
Klo berhasil install driver, maka akan muncul tampilan seperti diatas…
Kemudian set default yang dikehendaki kemudian click “Set Printer Options”

Khusus diperuntukan di warnet, agar client tidak langsung bisa print artinya client dah print dan operator yang akan
mengeluarkannya, Click “Stop Printer” maka kondisi printer selalu pause.
Saatnya melakukan Printer Share…
Click kembali “Administrator”…
kemudian beri tanda centang “Share published printers connected to this system” dan click “Change Setting”
Buka file /etc/samba/smb.conf kemudian baris paling bawah tambahkan…
[printers]
comment = All Printers
browseable = yes
path = /var/spool/samba
printable = yes
guest ok = yes
read only = no

create mask = 0700
[print$]
comment = Printer Drivers
path = /var/lib/samba/printers
browseable = yes
read only = no
guest ok = yes
Kemudian lakukan restart pada samba…
# /etc/init.d/samba restart
Cara menginstall printer di client Windows XP
Buka Control Panel > Printer and Faxes > Add Printer…
Click “Next” kemudian pilih “A network printer, or printer attached to another computer” dan click “Next” lagi.
Click “Next” kembali…

Pilih printer yang dimaksud….
Pilih driver yang sesuai…
Hasilnya seperti ini… dan yang diperuntukkan untuk warnet pastikan kondisi selalu pause…
Bagaimana cara melayani client yang akan print jika kondisinya printer selalu di pause. Biarkan client melakukan print dan semua
print akan di tamping di server…

https://192.168.0.1:631/ > Jobs > Show All Jobs
bisa dilihat siapa saja yang sudah masuk untuk print dilihat dari “user” dan cari yang akan diprint maka yang tidak di print bisa click
“Hold Job” untuk menunda sampai pihak client meminta print atau click “Cancel Job” untuk membatalkannya.
Terlihat yang di “Hold Job” maka untuk selanjutnya akan print tinggal click “Release Job”.
Kalau sudah ditentukan yang akan di print pilih menu, “Printers”
Click “Start Printer” untuk melanjutkan printer. Setelah yang dimaksud sudah ngeprint kembalikan lagi kondisi “Pause” click
kembali “Stop Printer”

TAHAP XVI
INSTALL SAMPAI SETTING
SQUID PROXY DAN HAVP
SEBAGAI ANTIVIRUS WEB BROWSING
BAIK UNTUK PORT HTTP MAUPUN PROXY
Dari internet banyak bibit penyakit semacam virus, trojan maupun lainnya. Kita inginkan bagaimana caranya gateway kita bisa
memfilter bibit bibit penyakit ini. Jadi semua paket data dari internet khususnya dari port HTTP (80) akan di scan habis oleh
program tersebut, nama program tersebut adalah HAVP yang merupakan repository dari http://www.server side.de/ .
HAVP ini tidak bekerja sendiri, dia hanya memeriksa data masuk aja dan anti virus nya sebagai acuhan bisa ClamAV atau AVG, disini
saya menggunkan ClamAV dan LibClamAV. Dan disini saya sengaja memadukan dgn Squid agar yang di cache bener2 bersih dari
penyakit.
HAVP berkerja menggunakan Port 8080 yang kemudian akan diteruskan ke port PROXY (3128), kurang lebih seperti topology
sebagai berikut…
Port 80 <===> HAVP (8080) <===> Squid (3128) <===> Client
||
CLAMAV+LIBCLAMAV
Proxy, bisa berfungsi sebagai firewall/site block, web cache bahkan bisa sedikit mengatur bandwidth. Fungsi ini ada yang
memandang tidak perlu, tetapi bagi penulis Squid memegang peranan penting karena bisa diunggulkan semisal memblock packet
yang tidak diinginkan dan membantu mengatur bandwidth karena adanya web cache yang bisa diandalkan pada saat koneksi dari
ISP bermasalah maupun bisa membatasi file yang di download oleh client.
Install HAVP dan SQUID
# apt-get install havp squid squid-common squid-cgi squidclient
Kurang lebih hasilnya seperti ini…
Kemudian edit file configurasi squid proxy di /etc/squid/squid.conf
#==================================$
# Proxy Server Versi 2.7.Stable3
# by th@opikdesign.com
#==================================$
#################################################################
# Port
#################################################################
http_port 3128 transparent
icp_port 3130
prefer_direct off
#################################################################
# Cache & Object
#################################################################
cache_mem 8 MB
cache_swap_low 98
cache_swap_high 99
max_filedesc 8192
maximum_object_size 1024 MB
minimum_object_size 0 KB
maximum_object_size_in_memory 4 bytes

ipcache_size 4096
ipcache_low 98
ipcache_high 99
fqdncache_size 4096
cache_replacement_policy heap LFUDA
memory_replacement_policy heap GDSF
#################################################################
# cache_dir <type> <Directory-Name> <Space in Mbytes> <Level1> <Level2> <options>
cache_dir aufs /home/proxy1 9000 32 128
cache_access_log /var/log/squid/access.log
cache_log /var/log/squid/cache.log
cache_store_log none
pid_filename /var/run/squid.pid
cache_swap_log /var/log/squid/swap.state
dns_nameservers /etc/resolv.conf
emulate_httpd_log off
hosts_file /etc/hosts
half_closed_clients off
negative_ttl 1 minutes
#################################################################
# Rules: Safe Port
#################################################################
acl all src 0.0.0.0/0.0.0.0
acl manager proto cache_object
acl localhost src 127.0.0.1/255.255.255.255
acl to_localhost dst 127.0.0.0/8
acl SSL_ports port 443 563 873 # https snews rsync
acl Safe_ports port 80 # http
acl Safe_ports port 20 21 # ftp
acl Safe_ports port 70 # gopher
acl Safe_ports port 210 # wais
acl Safe_ports port 1025-65535 # unregistered ports
acl Safe_ports port 631 # cups
acl Safe_ports port 10000 # webmin
acl Safe_ports port 901 # SWAT
acl Safe_ports port 280 # http-mgmt
acl Safe_ports port 488 # gss-http
acl Safe_ports port 591 # filemaker
acl Safe_ports port 777 # multiling http
acl Safe_ports port 873 # rsync
acl Safe_ports port 110 # POP3
acl Safe_ports port 25 # SMTP
acl Safe_ports port 2095 2096 # webmail from cpanel
acl Safe_ports port 2082 2083 # cpanel
acl purge method PURGE
acl CONNECT method CONNECT
http_access allow manager localhost
http_access deny manager
http_access allow purge localhost
http_access deny purge
http_access deny !Safe_ports !SSL_ports
http_access deny CONNECT !SSL_ports !Safe_ports
#################################################################
# Refresh Pattern
#################################################################
refresh_pattern ^ftp: 1440 20% 10080
refresh_pattern ^gopher: 1440 0% 1440
refresh_pattern -i .(gif|png|jpg|jpeg|ico)$ 10080 90% 43200 override-expire ignore-no-cache ignore-private
refresh_pattern -i .(iso|avi|wav|mp3|mp4|mpeg|mpg|swf|flv|x-flv)$ 43200 90% 432000 override-expire ignore-no-
cache ignore-private
refresh_pattern -i .(deb|rpm|exe|ram|bin|pdf|ppt|doc|tiff)$ 10080 90% 43200 override-expire ignore-no-cache
ignore-private
refresh_pattern -i .(zip|gz|arj|lha|lzh|tar|tgz|cab|rar)$ 10080 95% 43200 override-expire ignore-no-cache
ignore-private
refresh_pattern -i .(html|htm|css|js|php|asp|aspx|cgi) 1440 40% 40320
refresh_pattern . 0 20% 4320
#################################################################
# HAVP + Clamav
#################################################################
cache_peer 127.0.0.1 parent 8080 0 no-query no-digest no-netdb-exchange default
#################################################################
# HIERARCHY (BYPASS CGI)
#################################################################
#hierarchy_stoplist cgi-bin ? .js .jsp
#acl QUERY urlpath_regex cgi-bin ? .js .jsp
#no_cache deny QUERY
#################################################################

# SNMP
#################################################################
snmp_port 3401
acl snmpsquid snmp_community public
snmp_access allow snmpsquid localhost
snmp_access deny all
#################################################################
# ALLOWED ACCESS
#################################################################
acl persegi src 192.168.0.0/24 ## Sesuaikan
http_access allow persegi
http_access allow localhost
http_access deny all
http_reply_access allow all
icp_access allow persegi
icp_access allow localhost
icp_access deny all
always_direct deny all
#################################################################
# Cache CGI & Administrative
#################################################################
cache_mgr th@opikdesign.com
cachemgr_passwd 123 all
visible_hostname dns.persegi.net
cache_effective_user proxy
cache_effective_group proxy
coredump_dir /var/spool/squid
shutdown_lifetime 10 seconds
logfile_rotate 14
Matikan squid
# /etc/init.d/squid stop
Memberikan permission pada folder cache
# chown -R proxy.proxy /home/proxy1
Membuat folder folder swap/cache di dalam folder cache yang telah ditentukan
# squid -f /etc/squid/squid.conf -z
Restart squid.
# /etc/init.d/squid restart
Buat rule iptables agar port HTTP (80) dari client dibelokkan ke port Proxy (3128).
# iptables -t nat -I PREROUTING -i eth0 -p tcp -m tcp --dport 80 -j REDIRECT --to-ports 3128
# iptables -t nat -I PREROUTING -i eth0 -p udp -m udp --dport 80 -j REDIRECT --to-ports 3128
Untuk menguji PROXY dan HAVP, di client download/buka IE ato Mozilla buka URL.
http://www.eicar.org/download/eicarcom2.zip, klo memang sudah jalan normal, akan muncul "Access to the page has been
denied because the following virus was detected. ClamAV: Eicar Test Signature" dengan background merah.
TAHAP XVII
INSTALL SARG DAN CALAMARIS
UNTUK MEMONITOR SQUID PROXY
SELAIN MENGGUNAKAN SQUID CGI
Fungsi CALAMARIS di squid adalah mempermudah kita untuk melihat statistic kinerja squid proxy.
Fungsi SARG adalah mempermudah kita untuk melihat client mengakses kemana saja, yang sebenarnya sudah di catat di log
/var/log/squid/access.log namun sulit dibaca karena kurang manusiawi, dengan SARG tampilan Web GUI membuat mudah
dibaca.
Install SARG dan CALAMARIS
# apt-get install sarg calamaris libgd-graph-perl libnetaddr-ip-perl ttf-dustin
hasil…

Setting CALAMARIS
# squid -k rotate
# calamaris -a -F html /var/log/squid/access.log > /var/www/calamaris/index.html
Setting SARG
# sarg-reports today
# sarg-reports daily
# sarg-reports weekly
# sarg-reports monthly
Memasukkan pada Crontab, pada dasarnya SARG sudah ada penjadwalan namun saya masukkan lagi agar lebih sering refresh.
Jalankan crontab
# crontab –e
Kemudian tambahan di baris terakhir…
* */1 * * * /usr/sbin/sarg-reports today
* */6 * * * calamaris -a -F html /var/log/squid/access.log > /var/www/calamaris/index.html
Cara melihat report dari CALAMARIS… browsing ke URL http://[ip server]/calamaris….

Cara melihat report dari SARG…
browsing ke URL http://[ip server]/squid reports….

TAHAP XVIII
MEMBUAT SMTP SERVER
DENGAN MENGGUNAKAN POSTFIX SEBAGAI
MTA (MAIL TRANSFER AGENT)
SMTP Server ini digunakan untuk mengirim email dengang outlook, diperuntukkan untuk di perkantoran dan rt/rw net yang cenderung
untuk keperluan pribadi client yang diharuskan menggunakan SMTP dan POP3 untuk aktifitas di outlook nya.
Install Postfix, sebelumnya masukkan CD Ubuntu Server dan di mount kemudian jalankan instalasi seperti berikut
# apt-get install postfix

Akan muncul seperti ini…
pilih “Internet Site” kemudian Enter, kemudian tampilan berubah menjadi sebagai berikut…
masukkan alamat smtp dikehendaki, misalnya karena kita sudah membuat DNS Server bisa diisi smtp.dns.persegi.net.
Kemudian tekan enter….

Konfigurasi Postfix untuk SMTP AUTH dengan menggunakan SASL
# postconf -e 'smtpd_sasl_local_domain ='
# postconf -e 'smtpd_sasl_auth_enable = yes'
# postconf -e 'smtpd_sasl_security_options = noanonymous'
# postconf -e 'broken_sasl_auth_clients = yes'
# postconf -e 'smtpd_recipient_restrictions =
permit_sasl_authenticated,permit_mynetworks,reject_unauth_destination'
kemudian buat file /etc/postfix/sasl/smtpd.conf, dengan isi file sebagai berikut…
pwcheck_method: saslauthd
mech_list: plain login
Install dan setting SASL2 untuk SMTP AUTH…
# apt-get install libsasl2-2 sasl2-bin
tampilan layar kurang lebih seperti ini…

kemudian edit file /etc/default/saslauthd,
cari baris…
START=no
rubah dan tambahkan menjadi…
START=yes
PWDIR=”/var/spool/postfix/var/run/saslauthd”
PARAMS=”-m ${PWDIR}”
PIDFILE=”${PWDIR}/saslauthd.pid”
cari baris lagi…
OPTIONS=”-c –m /var/run/saslauthd”
Rubah menjadi…
OPTIONS="-c -m /var/spool/postfix/var/run/saslauthd"
kemudian jalankan daemon SASL dan ….
# /etc/init.d/saslauthd start
Membuat sertifikat untuk TLS Encrypt sebagai Authentic Certificate…
# touch smtpd.key
# chmod 600 smtpd.key
# openssl genrsa 1024 > smtpd.key
# openssl req -new -key smtpd.key -x509 -days 3650 -out smtpd.crt
Isi form seperti ini…
Country Name (2 letter code) [AU]: ID
State or Province Name (full name) [Some-State]: DKI JAKARTA (Sesuaikan)
Locality Name (eg, city) []: Jakarta Timur (sesuaikan)
Organization Name (eg, company) [Internet Widgits Pty Ltd]: Persegi (sesuaikan)
Organizational Unit Name (eg, section) []:ISP (sesuaikan)
Common Name (eg, YOUR name) []:OPiKdesign (sesuaikan)
Email Address []:th@opikdesign.com (sesuaikan)
kemudian lanjutkan perintah dibawah ini…
# openssl req -new -x509 -extensions v3_ca -keyout cakey.pem -out cacert.pem -days 3650
Akan dimintai PEM Password… masukkan saja password root…
Enter PEM pass phrase:
Verifying - Enter PEM pass phrase:
Kemudian ada form lagi dan isi sesuai contoh diatas.
Dan lanjutkan dengan perintah sebagai berikut untuk memindahkan file certificate yang sudah dibuat pada tempatnya…
# mv smtpd.key /etc/ssl/private/
# mv smtpd.crt /etc/ssl/certs/
# mv cakey.pem /etc/ssl/private/
# mv cacert.pem /etc/ssl/certs/
kemudian file sertifikasi aktifkan di postfix, agar masuk jadi satu dengan file configuration /etc/postfix/main.cf ikuti perintah
dibawah ini…
# postconf -e 'smtp_tls_security_level = may'
# postconf -e 'smtpd_tls_security_level = may'
# postconf -e 'smtpd_tls_auth_only = no'
# postconf -e 'smtp_tls_note_starttls_offer = yes'
# postconf -e 'smtpd_tls_key_file = /etc/ssl/private/smtpd.key'
# postconf -e 'smtpd_tls_cert_file = /etc/ssl/certs/smtpd.crt'
# postconf -e 'smtpd_tls_CAfile = /etc/ssl/certs/cacert.pem'
# postconf -e 'smtpd_tls_loglevel = 1'
# postconf -e 'smtpd_tls_received_header = yes'
# postconf -e 'smtpd_tls_session_cache_timeout = 3600s'
# postconf -e 'tls_random_source = dev:/dev/urandom'

Kemudian configuration pada file /etc/postfix/main.cf dilanjutkan.
Agar postfix bisa digunaka untuk internal (LAN Local)…
# postconf -e 'mynetworks = 192.168.0.0/24, 127.0.0.0/8 [::ffff:127.0.0.0]/104 [::1]/128'
Kemudian agar kelihatan host nya SMTP server di Header email… (sesuaikan)
# postconf -e 'myhostname = smtp.dns.persegi.net'
Agar email dari system masuk pada folder yang kita hendaki misalnya /home/[user]/Maildir…
# postconf -e 'home_mailbox = Maildir/’
# postconf -e 'mailbox_command =’
Lakukan restart pada postfix…
# /etc/init.d/postfix restart
Testing kirim email ke hosting lain dengan memaki telnet, misalnya yahoo…
# telnet smtp.dns.persegi.net 25
kalau SMTP sudah jalan normal maka tampilan layar kurang lebih akan menjadi seperti ini…
kemudian ketik perintah “HELO smtp.dns.persegi.net” (tanpa AUTHENTIC) dan tekan enter…
masukkan kembali perintah alamat email dari mana, contoh “MAIL FROM: <th@dns.persegi.net>” (email dari th@dns.persegi.net)
dan tekan enter…
masukkan perintah email ditujuhkan kemana, contoh “RCPT TO: <th@yahoo.com>” (email ditujukan ke th@yahoo.com, harus
valid agar nantinya bisa di check) dan tekan enter.
ketik “DATA” dan enter…

masukkan berita atau tulisan apa saja…
untuk mengakhiri berita tekan “.” dan enter…
untuk quit dari telnet ketik “quit” dan enter…
kemudian beberapa menit check di yahoo apakah terkirim emailnya…

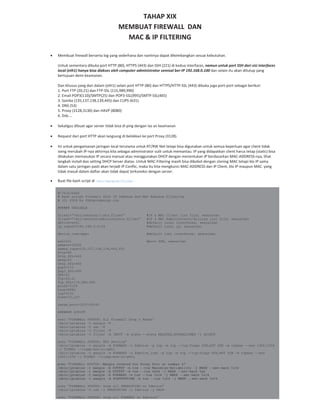

TAHAP XIX
MEMBUAT FIREWALL DAN
MAC & IP FILTERING
Membuat firewall berserta log yang sederhana dan nantinya dapat dikembangkan sesuai kebutuhan.
Untuk sementara dibuka port HTTP (80), HTTPS (443) dan SSH (221) di kedua interfaces, namun untuk port SSH dari sisi interfaces
local (eth1) hanya bisa diakses oleh computer administrator semisal ber IP 192.168.0.100 dan selain itu akan ditutup yang
bertujuan demi keamanan.
Dan khusus yang dari dalam (eth1) selain port HTTP (80) dan HTTPS/HTTP SSL (443) dibuka juga port port sebagai berikut:
1. Port FTP (20,21) dan FTP SSL (115,989,990)
2. Email POP3(110)/SMTP(25) dan POP3 SSL(995)/SMTP SSL(465)
3. Samba (135,137,138,139,445) dan CUPS (631).
4. DNS (53)
5. Proxy (3128,3130) dan HAVP (8080)
6. Dsb….
Sekaligus dibuat agar server tidak bisa di ping dengan las an keamanan
Request dari port HTTP akan langsung di belokkan ke port Proxy (3128).
Ini untuk pengamanan jaringan local terutama untuk RT/RW Net tetapi bisa digunakan untuk semua keperluan agar client tidak
iseng merubah IP nya akhirnya kita sebagai administrator sulit untuk memantau. IP yang didapatkan client harus tetap (static) bisa
dilakukan memasukan IP secara manual atau menggunakan DHCP dengan menentukan IP berdasarkan MAC ADDRESS nya, lihat
langkah install dan setting DHCP Server diatas. Untuk MAC Filtering masih bisa dibobol dengan cloning MAC tetapi klo IP sama
dalam satu jaringan pasti akan terjadi IP Conflic, maka itu kita mengkunci MAC ADDRESS dan IP Client, klo IP maupun MAC yang
tidak masuk dalam daftar akan tidak dapat terkoneksi dengan server.
Buat file bash script di /etc/network/filter
#!/bin/bash
# Bash script Firewall with IP Address and MAC Address Filtering
# (C) 2009 by th@opikdesign.com
###### VARIABLE
files1=”/etc/network/lists.filter” #IP & MAC Client list file, sesuaikan
files2=”/etc/network/administrator.filter” #IP & MAC Administrator/Billing list file, sesuaikan
device=eth1 #default local interfaces, sesuaikan
ip_subnet=192.168.0.0/24 #default local ip, sesuaikan
device_inet=ppp+ #default inet interfaces, sesuaikan
ssh=221 #port SSH, sesuaikan
webmin=10000
samba_cups=135,137,138,139,445,631
http=80
http_SSL=443
smtp=25
smtp_SSL=465
pop3=110
pop3_SSL=995
DNS=53
ftp=20,21
ftp_SSL=115,989,990
proxy=3128
havp=8080
icp=3130
time=13,123
range_port=1025:65535
####### SCRIPT
echo “FIREWALL STATUS: All Firewall Drop & Reset”
/sbin/iptables –t mangle –F
/sbin/iptables –t nat –F
/sbin/iptables –t filter –F
/sbin/iptables –t filter –A INPUT –m state -–state RELATED,ESTABLISHED –j ACCEPT
echo “FIREWALL STATUS: MTU Setting”
/sbin/iptables –t mangle –A FORWARD –o $device –p tcp –m tcp -–tcp-flags SYN,RST SYN –m tcpmss -–mss 1400:1536
–j TCPMSS -–clamp-mss-to-pmtu
/sbin/iptables –t mangle –A FORWARD –o $device_inet –p tcp –m tcp -–tcp-flags SYN,RST SYN –m tcpmss -–mss
1400:1536 –j TCPMSS -–clamp-mss-to-pmtu
echo "FIREWALL STATUS: Mangle created for Proxy Port at number 4"
/sbin/iptables -t mangle -A OUTPUT -m tos --tos Maximize-Reliability -j MARK --set-mark 0x04
/sbin/iptables -t mangle -A OUTPUT -m tos --tos 0x04 -j MARK --set-mark 0x4
/sbin/iptables -t mangle -A FORWARD -m tos --tos 0x04 -j MARK --set-mark 0x04
/sbin/iptables -t mangle -A POSTROUTING -m tos --tos 0x04 -j MARK --set-mark 0x04
echo “FIREWALL STATUS: Drop all PREROUTING on $device”
/sbin/iptables –t nat –I PREROUTING –i $device –j DROP
echo “FIREWALL STATUS: Drop all FORWARD on $device”

/sbin/iptables –t filter –I FORWARD –i $device –j DROP
echo “FIREWALL STATUS: IP & MAC Filtering on device $device”
echo “FIREWALL STATUS: Allow access for IP-ADDRESS and MAC-ADDRESS: “
cat $files1 | while read ip_address mac_address client; do
/sbin/iptables –t nat –I PREROUTING –i $device –s $ip_address –m mac -–mac-source $mac_address –j
ACCEPT
/sbin/iptables –t nat –I PREROUTING –i $device –s $ip_address –p tcp –m tcp -–dport $http –j REDIRECT -
–to-ports $proxy
/sbin/iptables –t nat –I PREROUTING –i $device –s $ip_address –p udp –m udp –-dport $http –j REDIRECT -
–to-ports $proxy
/sbin/iptables –t filter –I FORWARD –i $device –s $ip_address –m mac -–mac-source $mac_address –j
ACCEPT
/sbin/iptables –t filter –A INPUT –i $device –s $ip_address –m mac -–mac-source $mac_address –p tcp –m
multiport -–dports $samba_cups –j ACCEPT
/sbin/iptables –t filter –A INPUT –i $device –s $ip_address –m mac -–mac-source $mac_address –p udp –m
multiport -–dports $http,$http_SSL,$smtp,$smtp_SSL,$pop3,$pop3_SSL,$DNS,$ftp,$ftp_SSL –j ACCEPT
/sbin/iptables –t filter –A INPUT –i $device –s $ip_address –m mac –-mac-source $mac_address –p udp –m
multiport -–dports $http,$http_SSL,$pop3,$pop3_SSL,$DNS,$ftp,$ftp_SSL –j ACCEPT
/sbin/iptables –t filter –A INPUT –i $device –s $ip_address –m mac –-mac-source $mac_address –p tcp –m
multiport -–dports $proxy,$havp,$icp,$time –j ACCEPT
/sbin/iptables –t filter –A INPUT –i $device –s $ip_address –m mac –-mac-source $mac_address –p udp –m
/sbin/iptables –t nat –A POSTROUTING –s $ip_address –o $device_inet –j MASQUERADE
echo “$ip_address [$mac_address] => $client”
done
cat $files2 | while read ip_address mac_address client; do
/sbin/iptables –t nat –I PREROUTING –i $device –s $ip_address –m mac -–mac-source $mac_address –j
ACCEPT
/sbin/iptables –t nat –I PREROUTING –i $device –s $ip_address –p tcp –m tcp -–dport $http –j REDIRECT -
–to-ports $proxy
/sbin/iptables –t nat –I PREROUTING –i $device –s $ip_address –p udp –m udp -–dport $http –j REDIRECT -
–to-ports $proxy
/sbin/iptables –t filter –I FORWARD –i $device –s $ip_address –m mac -–mac-source $mac_address –j
ACCEPT
multiport -–dports $http,$http_SSL,$smtp,$smtp_SSL,$pop3,$pop3_SSL,$DNS,$ftp,$ftp_SSL –j ACCEPT
multiport -–dports $http,$http_SSL,$pop3,$pop3_SSL,$DNS,$ftp,$ftp_SSL –j ACCEPT
multiport -–dports $ssh,$webmin –j ACCEPT
multiport -–dports $ssh,$webmin –j ACCEPT
tcp -–dport $range_port –j ACCEPT
udp -–dport $range_port –j ACCEPT
/sbin/iptables –t nat –A POSTROUTING –s $ip_address –o $device_inet –j MASQUERADE
echo “$ip_address [$mac_address] => $client this Administrator Host”
done
echo “FIREWALL STATUS: Drop all INPUT on $device”
/sbin/iptables –t filter –A INPUT –i $device –j DROP
echo “FIREWALL STATUS: Port Filtering on $device_inet”
/sbin/iptables -t filter -A INPUT -i $device_inet -p tcp -m multiport --dports $http,$http_SSL,$ssh,$webmin -j
ACCEPT
/sbin/iptables -t filter -A INPUT -i $device_inet -p udp -m multiport --dports $http,$http_SSL,$ssh,$webmin -j
ACCEPT
/sbin/iptables -t filter -A INPUT -s ! $ip_subnet -i $device_inet -p tcp -m multiport --dports $smtp,$smtp_SSL
-j DROP
/sbin/iptables -t filter -A INPUT -i $device_inet -p tcp -j REJECT --reject-with tcp-reset
/sbin/iptables -t filter -A INPUT -i $device_inet -p udp -j REJECT --reject-with icmp-port-unreachable
/sbin/iptables -t filter -A INPUT -i $device_inet -p icmp -m icmp --icmp-type 8 -j DROP
/sbin/iptables -t filter -A FORWARD -i $device_inet -p icmp -m length --length 92 -j DROP
/sbin/iptables -t filter -A INPUT -i $device_inet -p icmp --icmp-type echo-request -j DROP
echo “FIREWALL STATUS: Drop all INPUT on $device_inet”
/sbin/iptables –t filter –A INPUT –i $device_inet –j DROP
echo “FIREWALL STATUS: Log created…”
/sbin/iptables -t filter -A INPUT -p tcp -m limit --limit 5/min -j LOG --log-prefix "Iptables: Denied TCP Port:
" --log-level 7
/sbin/iptables -t filter -A INPUT -p udp -m limit --limit 5/min -j LOG --log-prefix "Iptables: Denied UDP Port:
" --log-level 7
/sbin/iptables -t filter -A INPUT -p icmp -m limit --limit 5/min -j LOG --log-prefix " Iptables: Denied IMCP
Port: " --log-level 7
/sbin/iptables -t filter -A INPUT -p tcp -m state --state NEW -m multiport --dport $http,$http_SSL -j LOG --
log-prefix "HTTP_CONN: TCP Port: "

/sbin/iptables -t filter -A INPUT -p tcp -m state --state NEW -m multiport --dport $proxy,$havp -j LOG --log-
prefix "PROXY_CONN: TCP Port: "
/sbin/iptables -t filter -A INPUT -p udp -m state --state NEW -m multiport --dport $http,$http_SSL -j LOG --
log-prefix "HTTPS_CONN: UDP Port: "
/sbin/iptables -t filter -A INPUT -p udp -m state --state NEW -m multiport --dport $proxy,$havp -j LOG --log-
prefix "PROXY_CONN: UDP Port: "
/sbin/iptables -t filter -A INPUT -p tcp -m state --state NEW -m tcp --dport $ssh -j LOG --log-prefix
"SSH_CONN: TCP Port: "
/sbin/iptables -t filter -A INPUT -p udp -m state --state NEW -m udp --dport $ssh -j LOG --log-prefix
"SSH_CONN: UDP Port: "
Kemudian file /etc/network/filter diberi chmod 0775 agar bisa jalankan…
# chmod 0775 /etc/network/filter
Kemudian buat file /etc/network/administrator.filter yg berisi list IP dan MAC dari computer administrator/billing,
contoh…
192.168.0.100 00:11:D8:CF:A5:21 opikdesign.dns.persegi.net
Dan buat juga file /etc/network/lists.filter yg berisi list IP dan MAC dari computer para client,
contoh…
192.168.0.101 00:11:5B:78:D3:E8 dhani.dns.persegi.net
192.168.0.102 00:16:EC:1E:2F:9E farah.dns.persegi.net
192.168.0.103 00:13:D4:CB:69:0F siti.dns.persegi.net
192.168.0.104 00:0E:2E:33:DF:BE pakde-moel.dns.persegi.net
Tiap kali computer server booting/start pertama kali atau saat jaringan di restart agar menjalankan bash script tersebut maka edit
kembali file /etc/network/interfaces kemudian pada group eth1 tambahkan…
pre-up /etc/network/mac_ip.filter
jadi isi file keseluruhannya menjadi sebagai berikut (tulisan warna merah)…
auto lo
auto eth0
address 192.168.1.2
netmask 255.255.255.0
network 192.168.1.0
broadcast 192.168.1.255
gateway 192.168.1.1
auto eth1
address 192.168.0.1
netmask 255.255.255.0
network 192.168.0.0
broadcast 192.168.0.255
pre-up /etc/network/mac_ip.filter
auto dsl-provider
Terakhir lakukan restart pada jaringan
TAHAP XX 1
INSTALL DAN SETTING WEBHTB
SEBAGAI BANDWIDTH MANAGEMENT
DILENGKAPI PEMISAH BANDWIDTH IIX DAN INTL.
WebHTB adalah sebuah tools untuk mengatur Bandwidth langsung pada TC, WebHTB sebenarnya pengembangan dari HTB Tools
sedangkan yang sekarang ini lebih user friendly karena didukung Web GUI. Saat saya tulis versi terbarunya adalah Versi 2.9.

Masuk directory /var dan download kemudian extract…
# cd /var
# wget -c http://www.opikdesign.com/kios/webhtb/webhtb_V2.9.25.tar.bz2
# tar -xjvf webhtb_V2.9.25.tar.bz2
# rm webhtb_V2.9.25.tar.bz2
Kemudian folder /var/webhtb diberi permission agar bisa di akses oleh apache
# chown -R www-data.www-data /var/webhtb
Edit file /etc/apache2/sites-available/ssl kemudian tambahkan seperti dibawah ini sebelum “</VirtualHost>”…
Alias /webhtb /var/webhtb
<Directory "/var/webhtb">
Options Indexes FollowSymLinks MultiViews
AllowOverride None
Order allow,deny
allow from all
</Directory>
Restart Apache
# /etc/init.d/apache2 restart
Jika default dari port SSH dirubah kalau tidak dirubah tetap di port 22 maka abaikan langkah ini,
edit file /var/webhtb/Net/SSH1.php,
Cari teks…
function Net_SSH1($host, $port = 22, $timeout = 10, $cipher = NET_SSH1_CIPHER_3DES)
Angka 22 dirubah dengan port default pada port SSH yang kita pakai, misalnya port SSH sudah dirubah default nya menjadi 221
maka rubah menjadi…
function Net_SSH1($host, $port = 221, $timeout = 10, $cipher = NET_SSH1_CIPHER_3DES)
Begitu juga pada file /var/webhtb/Net/SSH2.php,
Cari teks…
function Net_SSH2($host, $port = 22, $timeout = 10)
Angka 22 dirubah dengan port default pada port SSH yang kita pakai, misalnya port SSH sudah dirubah default nya menjadi 221
maka rubah menjadi…
function Net_SSH2($host, $port = 221, $timeout = 10)
Buat password root :
# passwd root
masukan password yang dikehendaki dan ketik ulang.
Buka https://[ip-server]/webhtb/setup web browsing dari computer administrator
Isi yg bertulis merah…
Untuk MySQL User diisi root dan untuk password diisi saat install Ubuntu Server/LAMP pertama kali.
Sedangkan Default LAN Interface dan Default WAN Interface pilih dan sesuaikan kondisi.

Click Submit, kalau sukses akan muncul… dan click OK
Setelah itu akan muncul tampilan untuk login seperti dibawah ini, dan masukan password root yg sudah dibuat.
Sebelum login, jalan command seperti dibawah ini
# sh /var/webhtb/setup/shell.setup
agar IP IIX akan ter update secara otomatis dan WebHTB menjadi Daemon supaya setiap kali server dihidupkan akan langsung
running.
Setelah login tampilan akan seperti ini…
TAHAP XX 2

MENGATUR BANDWIDTH
YANG DIPERLUKAN OLEH SYSTEM
(SSH, SAMBA, CUPS, SQUID PROXY)
Sekarang memberi bandwidth pada port SSH agar tidak terlimit.
Mouse arahkan “Add Client” dan click…
Pilih Class “SYSTEM_LOCAL”
Nama client: SSH (nantinya secara otomatis namanya akan berubah sesuai classes dan interfaces)
Bandwidth: 10240
Limit: 102400
Priority: 0 (Semakin kecil semakin diutamakan)
SRC IPS: 192.168.0.1 (IP Server, Sesuaikan)
SRC PORTS: 221 (Contoh Port SSH yg sudah dirubah, Sesuaikan)
Kemudian click “SAVE” dan “Close”.
Jika tidak menginstall SAMBA maka langkah tersebut bisa diabaikan.
Agar tidak membatasi SAMBA dan CUPS
Click “Click here for new src, dst” sebanyak 5 kali.
Nama client: SAMBA_CUPS
Bandwidth: 10240
Limit: 102400
Priority: 1
SRC IPS: 192.168.0.1 (Sesuaikan dengan IP Server)
SRC PORTS: 135,137,138,139,445 (Port SAMBA), 631 (Port CUPS)
Jika tidak menginstall SQUID PROXY maka langkah tersebut bisa diabaikan.
Agar halaman web yang sudah di cache oleh squid proxy tidak terlimit.
Edit kembali file /etc/squid/squid.conf dan pada baris terakhir tambahkan…
#################################################################
# Marking ZPH for b/w management
#################################################################
zph_mode tos
zph_local 0x04
zph_parent 0
zph_option 136
kemudian squid di restart…
# squid -k reconfigure

Kemudian jalankan rules tersebut diatas…
# iptables -t mangle -A OUTPUT -m tos --tos Maximize-Reliability -j MARK --set-mark 0x4
# iptables -t mangle -A OUTPUT -m tos --tos 0x4 -j MARK --set-mark 0x4
# iptables -t mangle -A FORWARD -m tos --tos 0x4 -j MARK --set-mark 0x4
# iptables -t mangle -A POSTROUTING -m tos --tos 0x4 -j MARK --set-mark 0x4
Terakhir tambah client “PROXY_HIT” di classes “SYSTEM” pada WebHTB.
Nama client: PROXY_HIT
Bandwidth: 1024
Limit: 10240
Priority: 2
Mark: 4
TAHAP XX 3
MENGATUR BANDWIDTH DOWNLOAD CLIENT
DAN MEMISAHKAN BANDWIDTH
UNTUK GAMES ONLINE
DAN LOCAL (IIX) DENGAN INTERNATIONAL (INTL)
Mengatur bandwidth tiap unit client sebenarnya gampang gampang susah. Pada dasarnya pembagian bandwidth per client
berdasarkan dari rumus, tiap unit client mendapatkan bandwidth terendah sebesar bandwidth rata rata yang didapat dari ISP
dibagi jumlah unit client sedangkan untuk batas bandwidth tertinggi dari tiap client bisa diambil dari bandwidth terendah dari tiap
client bisa dikalikan dua atau ekstrimnya batas atas bandwidth dari ISP, namun untuk amannya maksimal setengah dari bandwidth
ISP.
Dapat dirumuskan sebagai berikut…
Bandwidth Client = <Bandwidth download dari ISP> / <Jumlah Client>
Limit Client = <Bandwidth Client> x 2
atau ekstrimnya…
Limit Client = <Bandwidth download dari ISP> / 2
Bandwidth Upload = <Limit Client> / 4
atau…
Bandwidth Upload = <Bandwidth upload dari ISP> / <Jumlah Client>
Karena beberapa ISP ada yg memberikan bandwidth IX tidak sama atau lebih kecil ketimbang bandwidth IIX, karena itu untuk
memanage bandwidth untuk client perlu ada pemisahan mana bandwidth dari INTL dan IIX. Terutama pemakaian pada speedy.
Sebelum membuat classes pemisah bandwidth dan membatasin bandwidth tiap client, ada baiknya meng check dahulu seberapa
besarnya bandwidth IIX dan IX yang di dapat dari ISP, check di http://www.speedtest.net.
Untuk melihat speed IIX arah ke server yang berada di dalam negeri, contoh hasilnya…

Untuk melihat speed INTL arahkan ke server di luar negeri, usahakan di benua yang terjauh semisal Amerika, contoh hasilnya…
Karena bandwidth ini tidak selalu stabil atau kata lain akan berubah rubah, coba pantau terus beberapa hari dengan waktu yang
random misalnya pagi, siang, sore, malam, dan tengah malam agar mendapatkan angka jam jam tersibuk dan terkosong, kemudian
ambil rata ratanya… hasilnya akan dijadikan patokan bandwidth yang didapat dari ISP langsung.
Edit class GAMES_DOWNLOAD, IIX_DOWNLOAD dan INTL_DOWNLOAD, sesuaikan bandwidth dengan hasil pengukuran lewat
http://www.speedtest.net
Perlu diketahuai, untuk GAMES_DOWNLOAD besaran sama seperti IIX_DOWNLOAD , karena IP yang terdaftar di database
hanya diperuntukan Game Online di Indonesia.
Arahkan mouse ke “Classes +” kemudian pilih “Edit classes” dan click
Pilih class yang akan di edit kemudian click tanda centang hijau.
Edit Classes GAMES_DOWNLOAD,

Masukkan Bandwidth dan Limit yang didapat dari ISP untuk koneksi IIX, dilihat hasil test diatas.
Namun perlu diingat, bandwidth games dan IIX jadi satu maka itu untuk bandwidth dibagi dua dgn IIX_DOWNLOAD, selain itu
Bandwidth dan Limit harus kelipatan 8.
Kemudian click tanda centang hijau.
Edit Classes IIX_DOWNLOAD,
Masukkan Bandwidth dan Limit yang didapat dari ISP untuk koneksi IIX, dilihat hasil test diatas.
Namun perlu diingat, bandwidth games dan IIX jadi satu maka itu untuk bandwidth dibagi dua dgn GAMES_DOWNLOAD, selain
itu Bandwidth dan Limit harus kelipatan 8.
Kemudian click tanda centang hijau.
Edit Classes INTL_DOWNLOAD,
Masukkan Bandwidth dan Limit yang didapat dari ISP untuk koneksi INTL, dilihat hasil test diatas.
Sebelumnya menentukan bandwidth tiap client sebaiknya menghitung sesuai penjelasan diatas.
Buat tiap client di tiap classes IIX dan IX, contohnya…
Setelah dihitung, ini contoh menggunakan Speedy Paket Game dan bandwidth rata rata yang didapat dari ISP,
IIX: 900/210kbps (download/upload) dan IX: 560/170kbps kemudian missal dibagi 10 unit client ditambah 1 unit
administrator/billing maka setingan WebHTB sebagai berikut…
Bagi warnet yang mengkhususkan client untuk Games Online, besaran bandwidth dan limit sama saja dengan besaran IIX
hanya saja disini secara otomatis untuk class GAMES_DOWNLOAD di prioritaskan dari pada classes untuk browsing biasa,
dengan tujuan agar saat main games tidak nge lag.
Buat Client untuk khusus Games Online, masukan pada classes GAMES_DOWNLOAD…

Pilih Class “GAMES_DOWNLOAD”
Client: games01 (Sesuaikan misal bisa diganti “Client01”, nantinya secara otomatis namanya akan berubah sesuai classes dan
interfaces agar pengaturan di database tidak saling bertindih, DILARANG MERUBAH MELALUI EDIT CLIENT DENGAN
MEMBUANG IMBUHAN CLASSES DAN INTERFACES)
Bandwidth: 80 (dari rumus dan/atau kondisi dan harus kelipatan 8)
Limit: 160 (dari rumus dan/atau kondisi dan harus kelipatan 8)
MAC: 0011D8CFA521 (MAC ADDRESS Client, sesuaikan)
DST IPS: 192.168.0.100 (IP ADDRESS Client, sesuaikan)
PERHATIAN:
UNTUK IDENTITAS CLIENT BISA MENGGUNAKAN MAC ADDRESS AJA ATAU IP ADDRESS AJA ATAU DIISI KEDUANYA,
DIANJURKAN TERUTAMA UNTUK WIFI AGAR MEMAKAI KEDUANYA. UNTUK CLASS GAMES_DOWNLOAD , JANGAN SAMPAI
MENGISI PORTS DAN SRC. DILARANG MENGISI MARK, JIKA AKAN MENGGUNAKAN MARK LEBIH BAIK MEMBUAT CLASSES
TERSENDIRI.
Buat client untuk koneksi IIX, masukkan pada classes IIX_DOWNLOAD…
Pilih Class “IIX_DOWNLOAD”
Client: browsing01 (Sesuaikan misal bisa diganti “Client01”, nantinya secara otomatis namanya akan berubah sesuai classes dan
MAC: 000C46A7229A (MAC ADDRESS Client, sesuaikan)
PERHATIAN:
DIANJURKAN TERUTAMA UNTUK WIFI AGAR MEMAKAI KEDUANYA. UNTUK CLASS IIX_DOWNLOAD , JANGAN SAMPAI MENGISI
PORTS DAN SRC. DILARANG MENGISI MARK, JIKA AKAN MENGGUNAKAN MARK LEBIH BAIK MEMBUAT CLASSES TERSENDIRI.
Setelah membuat client di class INTL_DOWNLOAD…
Client: browsing01 (Sesuaikan misal bisa diganti “Client01”, nantinya secara otomatis namanya akan berubah sesuai classes dan

MAC: 000C46A7229A (MAC ADDRESS Client, sesuaikan)
PERHATIAN:
DIANJURKAN TERUTAMA UNTUK WIFI AGAR MEMAKAI KEDUANYA. UNTUK CLASS INTL_DOWNLOAD , JANGAN SAMPAI
MENGISI PORTS DAN SRC. DILARANG MENGISI MARK, JIKA AKAN MENGGUNAKAN MARK LEBIH BAIK MEMBUAT CLASSES
TERSENDIRI.
Jangan lupa buatkan untuk semua client.
Terakhir jalankan WebHTB…
Arahkan mouse ke “Change QOS Status” kemudian pilih “Start/Restart QOS” dan click
Karena ada tambahan fasilitas pemisah IIX dan INTL maka proses ini lebih lama dari pada WebHTB yang tanpa IIX dan INTL.
Kalau sudah success akan seperti ini…
Untuk melihat Traffic nya,
Arahkan mouse menuju ke “Show” kemudian pilih “Show traffic” dan click
Contoh traffic…
Ada baiknya setelah mengentry semua client, lebih baik lakukan restart pada server, terkadang jalannya QOS pada TC tidak normal.

TAHAP XXI
INSTALL & SETTING CACTI
CACTI, sebuah program yang berbasis web berfungsi untuk memantau aktifitas server, CACTI melaporkan dalam bentuk grafik.
Jadi semua aktifitas server akan terpantau mulai transfer rate data sampai kinerja processor maupun RAM.
CACTI juga membutuhkan repository lainnya, antaranya SNMP dan RRD TOOLS, berhubung kita sudah menginstall reprosistory
tersebut. Setting SNMP nya… buka file /etc/snmp/snmpd.conf dan rubah menjadi seperti ini…
# sec.name source community
com2sec readonly 192.168.0.1 root # ini ip-nya server cacti, sesuaikan
com2sec readonly localhost root
com2sec readonly dns.persegi.net root # sesuaikan
# sec.model sec.name
group MyROGroup v1 readonly
group MyROGroup v2c readonly
group MyROGroup usm readonly
group MyRWGroup v1 readwrite
group MyRWGroup v2c readwrite
group MyRWGroup usm readwrite
# incl/excl subtree mask
view all included .1 80
# context sec.model sec.level match read write notif
access MyROGroup "" any noauth exact all none none
access MyRWGroup "" any noauth exact all all none
syslocation dns.persegi.net
syscontact th@opikdesign.com
Kemudian restart SNMP nya
# /etc/init.d/snmpd restart
Test SNMP apakah sudah berjalan dengan SNMPWALK…
# snmpwalk -v 1 -c root localhost system
SNMPWALK akan menunjukan kalau SNMP berjalan hasilnya kurang lebih seperti dibawah ini…
Check dahulu versi SNMP dan RRD Tools yang dipakai dgn perintah sebagai berikut..
# rrdtool -V && snmpd -v
dan hasilnya…

dapat dilihat, RRD Tools ver 1.3.1 dan SNMP ver 5.4.1
Kemudian Install CACTI…
# apt-get install cacti
akan muncul pertanyaan tentang configuration database CACTI…
masukkan password MySQL pada user root@localhost
Jika diingin database MySQL untuk CACTI diberi password maka isi ini, disarankan tidak perlu memberi password…
Memilih mesin web server, pilih Apache2 atau kalau ingin menggunakan SSL pilih Apache SSL…

instalasi tahap pertama sukses…
Install tahap 2 melalui computer client/administrator dengan menggunakan web browsing, buka http://[ip server]/cacti/install ...
Click “Next >>”…

Click “Next >>”…
Pilih SNMP dan RRD Tool yang dipakai kemudian click “Finish”…

Login, pertama akan muncul tampilan login seperti ini…
masukan username dan password “admin”
masukkan password baru untuk admin dan ulangi lagi, kemudian click “Save”…
tampilannya akan menjadi seperti ini…

Setup/Setting Device pada CACTI…
buat device baru, click menu sisi kiri dibawah management click pada device…
Click “Add” pada sisi kanan atas…
kemudian isinya ikutin sebagai berikut…
Form Devices
Untuk “Description” bisa dirubah…
Form SNMP Options dan Availability/Reachability Options nya…
kemudian click “create”
Kalau berhasil dan SNMP berjalan normal di CACTI, maka akan muncul tulisan disisi kiri atas seperti ini…

Scroll kebawah sampai muncul…
Untuk form Associated Data Queries…
Hapus… 1) Unix – Get Mounted Partitions, dengan click tanda silang merah.
kemudian Add Data Query pilih “SNMP – Get Mounted Partitions” dengan Re Index Method pilih “Verify All Field” click add.
ulangi, Add Data Query pilih “SNMP – Get Processor Information” dengan Re Index Method pilih “Verify All Field” click add.
terakhir, Add Data Query pilih “SNMP – Interface Statistic” dengan Re Index Method pilih “Verify All Field” click add.
Tampilan akan menjadi seperti ini…
Lihat status status pada form Associated Data Queries seharusnya Success kalau SNMP sudah berhasil melakukan Query pada
mesin Linux.
Kemudian pada form Associated Graph Templated tambahkan SNMP template…
Add Graph Templated pilih “SNMP – Generic OID Template” click add.
Tampilan keseluruhan akan menjadi sebagai berikut…
Kemudian click “save”…
Tampilan akan kembali seperti ini…

Pada device yang tadi kita buat, sisi kanan beri tanda centang dan pada Choose an Action pilih “Pleace on a Tree (Default Tree)”
click “go”…
Pilih “yes”…
Kemudian device bawaan CACTI yaitu “localhost” di delete…
Pilih “Localhost” click sisi kanan kemudian Choose an Action pilih “Delete” click “go”…
Click “yes”… Tampilannya akan menjadi seperti ini…

Buat grafik, Click “New Graphs” pada Create Menu sisi kiri…
sesuaikan kebutuhan, misalnya penggunaan RAM dan Processor, b/w traffic transfer rate, sisa partisi hdd untuk proxy, dll.
beri tanda centang yang dimaksud untuk dibuat grafik nya… click “create”.
Click “create”…
kalau berhasil akan muncul tulisan “created graph: bla… bla… bla…”

Terakhir, jadikan grafik yang sudah dibuat agar menjadi Default Tree, click “Graph Management”…
beri tanda centang disisi kanan pada semua grafik yang kita buat tadi dan pada Choose an Action pilih “Pleace on a Tree (Default
Tree)” click “go”…
Setting terakhir, agar cacti selalu melakukan poller setiap 5menit…
Pada menu sisi kiri click “Settings” pada Configuration…

Pada tab “General” Scroll kebawah… form “SNMP Defaults” isi seperti ini… setelah itu click “save”
Kemudian pergi ke tab “Poller” dan scroll kebawah… form “Host Availability Settings” isi seperti ini… click “save”
Terakhir, tambahkan poller pada crontab… jalankan perintah dibawah ini…
# echo "*/5 * * * * /usr/share/cacti/site/poller.php > /dev/null 2>&1" >>
/var/spool/cron/crontabs/root
Kemudian aktifkan guest account agar akan memlihat grafiknya tidak harus masuk ke account admin bertujuan settingan CACTI
dirubah rubah lagi.
Pilih menu kiri di “Utilities” dan click “User Management”… tapilannya akan menjadi berikut..
.
Pada “guest” sisi kanan beri tanda centang kemudian pada “Choose an action” pilih “Enable” click “go”
click “yes”…

Click “guest” untuk mengedit account tersebut…
kemudian paa form User Management [edit: guest], Pada “Account Options” matikan/buang tanda centang pada “User Must
Change Password at Next Login” dan “Allow this User to Keep Custom Graph Settings”… untuk “Password” isi “guest”…
jangan lupa click “save”…
Install sampai setting sudah selesai maka logout, tunggu 5menit agar CACTI mencatat semua grafiknya kemudian login kembali
dengan user “guest”….

hasilnya grafiknya kurang lebih akan seperti ini….
TAHAP XXII
INSTALL WEBMIN
Bagi administrator baru atau yang tidak mau report menggunakan command pada shell, bisa diinstall webmin, semua konfigurasi
server akan bisa dirubah rubah dalam bentuk wb base/web GUI yang mempermudahkan si administrator dalam memanage
server nya.
Edit file /etc/apt/sources.list kemudian pada baris paling bawah tambahkan…
deb http://download.webmin.com/download/repository sarge contrib
Kemudian jalankan perintah sebagai berikut…
# apt get update && apt get install webmin
Setelah selesai terinstall, dari computer administrator buka web browsing https://[ip server]:10000...

masukan username dan password root kemudian click login…
maka tampilan halaman pertama webmin akan seperti ini…
Untuk selanjutnya dapat mempelejari dari menu menu pada sisi kiri…

DEMIKIAN TUTORIAL MEMBUAT SERVER ALL IN ONE:
ROUTER, SSH, DHCP SERVER, DNS SERVER, SAMBA & WINS SERVER,
PRINT SERVER, WEB CACHE DENGAN PROXY & ANTI VIRUS HAVP
YANG DILENGKAPI:
SARG & CALAMARIS UNTUK MEMONITOR PROXY,
FILTER FIREWALL DENGAN IP & MAC ADDRESS,
BANDWIDTH MANAGEMENT DENGAN MEMISAHKAN IIX DAN INTL,
CACTI SEBAGAI PEMANTAU KINERJA SERVER, WEBMIN UNTUK PEMULA.
By:
Taufiq Hidayat
e-mail: th@opikdesign.com
mobile: 08123003336
YM: opik1979

Ubuntu server tutorial

More Related Content

What's hot (17)

Similar to Ubuntu server tutorial (20)

Recently uploaded (20)

Ubuntu server tutorial
