Este documento proporciona información sobre la anatomía de la cabeza, incluyendo los huesos del cráneo y la cara. Describe los 8 huesos del cráneo, 2 pares y 4 impares, así como los huesos de la cara. Se enfoca en detalles del hueso frontal como sus caras, bordes y porciones. También menciona brevemente otros huesos como los parietales, occipital, etmoides y esfenoides.
ANATOMIA_APLICADA 1
- 1. M.G. LUIS A. SARMIENTO VILLALBA
- 2. ANATOMIA CLINICA DE CABEZA C.D. LUIS A. SARMIENTO VILLALBA
- 3. Bibliografía Básica: • Henry Hollinshead. Anatomía Humana • Testut – latarjet. Anatomía Humana ; Cabeza. • Rouviere . Anatomía y disección . • Okeson . Oclusion y ATM • Figun _ Anatomia Dental
- 4. • La "definición" es exacta y precisa, • El "concepto" es un juicio, una opinión o idea más global y sin precisar.
- 5. Anatomía Topográfica Concepto • La Anatomía topográfica estudia las regiones en que se divide el cuerpo humano, apreciando y describiendo estructuras y las relaciones de los órganos que contiene cada región y funciones . • Su conocimiento y practica facilitan el ejercicio de las ciencias de la salud.
- 6. PLANOS ANATOMICOS • El estudio de la anatomía se hace teniendo en cuenta planos anatómicos : • Coronal • Transversal • Sagital
- 7. CABEZA ETIMOLOGICAMENTE : • KRANEOS : CASCO O YELMO • CALOTA CRANEAL o bóveda • MACISO FACIAL • MACISO CRANEO FACIAL

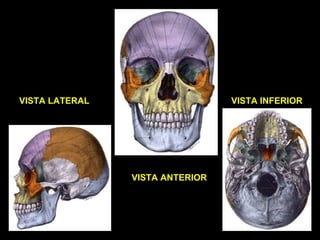

- 9. VISTA LATERAL VISTA INFERIOR VISTA ANTERIOR
- 10. CABEZA OSEA CARACTERISTICAS: • CRANEO: – Calota o Bóveda craneana – Base del Cráneo • CARA: • CAVIDADES EN CRANEO Y CARA • Cavidad Orbitaria • Fosas nasales • Fosa Pterigoidea • Fosa Ptérigomaxilar • Fosa Cigomática • Fosa Temporal • Cavidad Oral • Bóveda Palatina • Articulaciones Inmóviles: Suturas • Agujeros y fisuras
- 12. CRANEO Generalidades CRANEO CEREBRAL ( NEUROCRÁNEO ) CRANEO FACIAL ( ESPLACNOCRÁNEO) • CRANEO : Peso: 650 grs. H 550 grs. M • LIMITE entre cráneo y cara - Angulo esfenoidal (Virchow) • LIMITE entre calota y base del cráneo • INDICE CEFALICO - Braquicéfalo - Mesocéfalo - Dólicocéfalo

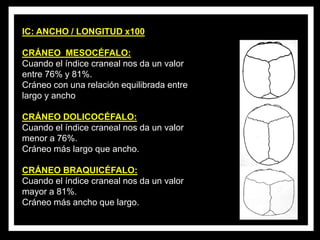

- 13. IC: ANCHO / LONGITUD x100 CRÁNEO MESOCÉFALO: Cuando el índice craneal nos da un valor entre 76% y 81%. Cráneo con una relación equilibrada entre largo y ancho CRÁNEO DOLICOCÉFALO: Cuando el índice craneal nos da un valor menor a 76%. Cráneo más largo que ancho. CRÁNEO BRAQUICÉFALO: Cuando el índice craneal nos da un valor mayor a 81%. Cráneo más ancho que largo.
- 15. CARACTERISTICAS • Senos paranasales • El maxilar inferior es el único hueso móvil además de los huesecillos del oído • Articulaciones inmóviles: suturas • Agujeros y fisuras
- 16. FONTANELAS ( Ventana pequeña ) • IMPARES 1- FONTANELA ANTEROSUPERIOR O BREGMATICA ( 1-2 meses) 2- FONTANELA POSTEROSUPERIOR O LAMBDOIDEA (7- 21 meses) • PARES: 1- FONTANELA ANTEROLATERAL O PTERION 0 ESFENOIDAL 2- FONTANELA POSTEROLATERAL O ASTERION O MASTOIDEA Tejido Conjuntivo Fibroso
- 18. FUNCIONES del CRANEO • Proteger el encéfalo • Insercion de meninges: estabilizan la posición del encefalo, vasos sang, nervios. • Insercion de músculos de cabeza y cara. • Huesos faciales protegen las aberturas superiores del aparato digestivo y respiratorio • En conjunto, proporcionan sostén y protección a los delicados órganos de los sentidos
- 19. CARA ANTERIOR CRANEO • Región Frontal • Orbita • Apófisis frontal ( maxilar sup) • Apófisis temporal ( cigomático) • Agujero cigomático facial • Fosas Nasales
- 21. CARA SUPERIOR CRANEO Suturas • Sagital: entre 2 huesos parietales. • Coronal: entre parietales y frontal. • Lambdoidea: entre parietales y occipital. PUNTOS IMPORTANTES. • Bregma: intersección entre suturas sagital y coronal. • Lambda: intersección entre suturas sagital y lambdoidea. • Vértex: punto mas alto del cráneo. • Eminencia parietal: parte mas convexa de cada hueso parietal. • Agujero parietal: da paso a una V. emisaria.
- 22. BOVEDA
- 23. CARA LATERAL CRANEO • Temporal Porción escamosa Conducto auditivo externo Triangulo suprameatal Porcionestiloidea Porción mastoidea Porción petrosa Fosa temporal Fosa infratemporal
- 26. CARA POSTERIOR CRANEO • Pterion: convergencia del hueso parietal , frontal y esfenoides. • Asterion. Unión de suturas parietomastoidea y occipitomastoidea con extremidad inferior de sutura lambdoidea. • Protuberancia occipital ext. ubicada a 1/2 de distancia entre lambda y agujero occipital.
- 27. • Protuberancia Occipital Externa • Hueso Wormiano CARA POSTERIOR CRANEO
- 28. CARA INFERIOR CRANEO • Occipital Porcion escamosa Porciones laterales (condileas) Porcion basilar • Temporal • Porción Petrosa • Esfenoides • Apófisis Pterigoides • Coanas y bóveda palatina
- 32. HUESOS DE CABEZA CRANEO (BOVEDA) 1 Frontal 2 parietales 1 occipital 2 temporales 1 etmoides 1 esfenoides CARA (MACIZO FACIAL) 2 malares 2 unguis lacrimales 2nasales 1 vomer 2 cornetes 3 maxilares 2 palatinos 8 14
- 33. HUESO DE CRANEO Y CUELLO Oido medio • Martillo (2) Yunque (2) Estribo (2) • Lenticular CUELLO Hioides (1)
- 34. HUESOS DEL CRÁNEO • Huesecillos supernumerarios = H. WORMIANOS • Cráneo formado por huesos planos: Lámina interna: tejido compacto Lámina externa: tejido compacto Diploide: tejido esponjoso
- 36. ARQUITECTURA DEL CRANEO ARBOTANTES CRANEALES 1- Arbotante Anterior (o Frontal ) o parante medio anterior 2- Arbotante Anteroexterna ( u Orbito- esfenoidal) o parante ánterolateral d. e izq. 3- Arbotante Pósteroexterna ( o Petro- mastoidea ) o parante pósterolateral d. e izq. 4- Anillo Occipital 5- Arbotante Posterior ( u Occipital ) o parante medio posterior 6- Protuberancia Occipital
- 37. CRÁNEO EN GENERAL • Configuración Interna 1. Bóveda 2. Base • Compartimento Anterior • Compartimento Medio • Compartimento Posterior • Configuración Externa 1. Bóveda 2. Región Temporal 3. Base • Zona Anterior o Facial • Zona Media o Yugular • Zona Posterior u Occipital
- 38. BÓVEDA (EXOCRANEAL) • HUESOS: FRONTAL , PARIETAL , OCCIPITAL • SUTURAS: Frontoparietal: CORONAL Interparietal Media: SAGITAL Parietooccipital: LAMBDOIDEA PUNTOS SUTURALES IMP: • Bregma, Lambda, • Pterion ( frontal, parietal, temporal , ala mayor del esfenoides) • Asterion (parietal, occipital, temporal)
- 39. BÓVEDA (ENDOCRANEAL) • Surcos para el paso de la Arteria Meningea Media ( Hoja de la higuera) • Canal del seno longitudinal superior • Cresta frontal interna • Fosita de Pacchonii • Impresiones digitales • Eminencias mamilares

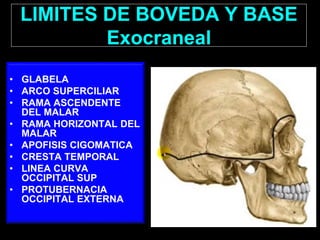

- 40. LIMITES DE BOVEDA Y BASE Exocraneal • GLABELA • ARCO SUPERCILIAR • RAMA ASCENDENTE DEL MALAR • RAMA HORIZONTAL DEL MALAR • APOFISIS CIGOMATICA • CRESTA TEMPORAL • LINEA CURVA OCCIPITAL SUP • PROTUBERNACIA OCCIPITAL EXTERNA
- 41. BASE DE CRANEO Endocraneal • Fosa craneal anterior • Fosa craneal media • Fosa craneal posterior
- 42. BASE (ENDOCRANEAL) Limites • Una línea imaginaria que pasa por el borde posterior de las alas menores del esfenoides, apófisis clinoides anteriores, borde anterior de la silla turca, hasta el final del lado opuesto • Una línea que pasa por el borde superior del peñasco del temporal, apófisis clinoides posteriores, borde posterior de la silla turca
- 44. • Fosa Cerebral Anterior: cresta frontal, apófisis cristagalli, agujero ciego, lámina cribosa, porción orbitaria del frontal, alas menores, apófisis clinoides anteriores • Fosa Cerebral Media: Canal óptico, conducto óptico, agujeros ópticos, silla turca, agujero redondo mayor, agujero redondo menor, agujero oval, agujero rasgado anterior, hendidura esfenoidal • Fosa Cerebral Posterior: Agujero Rasgado Posterior, apófisis clinoides posteriores, surco del seno petroso superior, conducto auditivo interno, agujero magno, apófisis basilar, protuberancia occipital interna REPAROS ANATOMICOS
- 45. • Frontal (libro) • Etmoides (balanza) • Esfenoides (murcielago ) • Occipital (rombo) • Tempotal (Piramide) DIVICIONES DE LA BASE DE CRANEO
- 46. FIN
- 47. HUESOS DE CRANEO Y CARA
- 48. Huesos del Cráneo Son 8 huesos, 2 huesos pares y 4 impares que se denominan de la siguiente manera: Frontal Parietal ( par ) Occipital Etmoides Esfenoides Temporal ( par)
- 49. FRONTAL (Fuente) • Es el hueso situado en la región anterior de la bóveda craneal y por encima del macizo facial, forma la región de la frente, • Articula 12 huesos : Hacia atrás con los Parietales, el Esfenoides y el Etmoides, Hacia abajo con el Maxilar , los huesos Nasales , Etmoides, y Lagrimal y Hacia fuera con los huesos cigomáticos o malares.
- 50. FRONTAL CARAS • CARA ANTERIOR O CUTANEA • CARA POSTERIOR ( CEREBRAL ) • CARA INFERIOR ( ORVITARIA ) BORDES . • ANTERIOR ( ORBITO NASAL ) • SUPERIOR ( PARIETAL ) • POSTERIOR ( ESFENOIDAL ) PORCIONES • VERTICAL • HORIZONTAL Cresta Orbito nasal
- 51. CARA ANTERIOR EXOCRANEAL O CUTANEA • SUTURA METOPICA • PROTUBERNACIA FRONTAL MEDIA O GLAVELA • PROTUBERNACIAS FRONTALES LATERALES • CANAL VACULAR • ARCOS SUPERCILIARES • ARCOS CILIARES U ORBITARIOS • CRESTA LATERAL DEL FRONTAL • CARILLA TEMPORAL DEL FRONTAL
- 52. CARA INFERIOR • REGION ETMOIDO NASAL • ESCOTADURA ETMOIDAL • ESPINA NASAL DEL FRONTAL • CELDILLAS ETMOIDALES • CANALES TRANVERSALES canales ETMOIDADES U ORVITARIOS INTERNOS ) • ANTERIORES • ( N. NASAL INTERNO) • ARTERIA ETMOIDAL ANTERIOR • POSTERIORES • ( N. ETMOIDAL DE LUSCHKA) • ARTERIA ETMOIDAL POSTERIOR • FOSA LAGRIMAL • FOSA TROCLEAR • APOFISIS ORB INTERNA • APOFISIS ORB EXTERNA • CARILLAS TRIANGULARES
- 53. CARA POSTERIOR Presenta dos porciones, una inferior u horizontal que forma parte del techo de la cavidad orbitaria y otra superior o vertical, que aloja al lóbulo frontal del cerebro. Presenta además los siguientes elementos: Canal del Seno sagital superior Cresta frontal interna Agujero ciego Porción vertical Porción horizontal FOSA FRONTALES EMINENCIAS ORBITARIAS
- 54. • CANAL PARA SENO LONGITUDINAL SUPERIOR • AGUJERO CIEGO • FOSAS FRONTALES • EMINENCIAS ORBITARIAS • IMPRESIONES DIGITALES Y EMINENCIAS MANILARES • DIPLOE
- 55. Seno sagital o longitudinal superior
- 58. CAVIDAD ORVITARIA Músculo oblicuo mayorPolea fibrocartiloginosa para :
- 61. FRONTAL Bordes: articula en su parte más superior con los huesos Parietales para formar la sutura fronto-parietal y en su parte más inferior articula con el esfenoides para formar la sutura fronto-esfenoidal Sutura fronto-parietalSutura fronto-esfenoidal Borde superior:
- 62. FRONTAL Bordes es grueso y libre ; presenta los siguientes elementos: Glábela Apófisis orbitaria interna o maxilar Reborde u arco supraorbitario Agujero Supraorbitario Apófisis orbitaria externa o cigomática Borde Anterior:
- 63. Esfenoides Etmoides esta cortado en bisel a expensas de su tabla inferior Articula hacia atrás con el Etmoides y el Esfenoides FRONTAL Bordes Borde Posterior:
- 64. FRONTAL INSERCIONES MUSCULARES 12 MUSCULOS ( 6 pares) • M.FRONTAL • M.SUPERCILIAR ( APOFISIS ORVITARIA INTERNA) • M.ORVICULAR DE LOS PARPADOS • M.ELEVADOR DEL ALA DE LA NARIZ Y DEL LABIO SUPERIOR • FIBRAS EL M.TEMPORAL • M. PIRAMIDAL

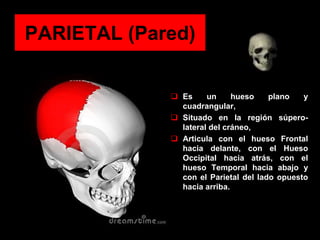

- 66. PARIETAL (Pared) Es un hueso plano y cuadrangular, Situado en la región súpero- lateral del cráneo, Articula con el hueso Frontal hacia delante, con el Hueso Occipital hacia atrás, con el hueso Temporal hacia abajo y con el Parietal del lado opuesto hacia arriba.
- 67. Parietal Se le describen dos caras que son: Cara Exocraneal o lateral Cara Endocraneal o medial Y presenta cuatro bordes que son: Borde anterior Borde posterior Borde superior Borde inferior Presenta 4 ángulos
- 68. PARIETAL ( Exocraneal ) • EMINECIAS PARIETALES • AGUJERO PARIETAL • LINEA CURVA TEMPORALES DEL PARIETAL • SUP: Aponeurosis del M. Temporal • INF: Musc. Temporal
- 69. PARIETAL ( Endocraneal ) • HOLA DE LA HIGUERA • (Impresiones de la divisiones de la arteria meníngea media) . • CANAL DEL SENO LONGITUDINAL • FOSITAS DE PACHONI • FOSA PARIETAL • CANAL SENO LATERAL
- 70. PARIETAL BORDES: BORDE SUPERIOR BORDE INFERIOR BORDE POSTERIOR BORDE ANTERIOR

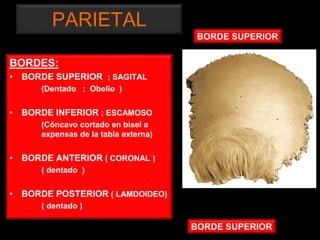

- 71. PARIETAL BORDES: • BORDE SUPERIOR ; SAGITAL (Dentado ; Obelio ) • BORDE INFERIOR ; ESCAMOSO (Cóncavo cortado en bisel a expensas de la tabla externa) • BORDE ANTERIOR ( CORONAL ) ( dentado ) • BORDE POSTERIOR ( LAMDOIDEO) ( dentado ) BORDE SUPERIOR BORDE SUPERIOR
- 72. PARIETAL ANGULOS PUNTOS SUTURALES • Bregma, • Lambda, • Pterion: unión del Angulo antero inferior del parietal y la parte mas alta del ala mayor del esfenoides y la borde superior del frontal • Asterion: Unión de : – Suturas parietomastoidea y – Sutura occipitomastoidea – con extremidad inferior de sutura lambdoidea .
- 74. Músculos • Músculo Temporal • Aponeurosis Temporal • Aponeurosis Epicraneana
- 76. PARIETAL Borde superior: es dentado y articula con el Parietal del lado opuesto para formar la sutura interparietal Sutura interparietal OBELIO AGUJEROS PARIETALES ( Venas emisarias de Santorini )
- 77. Borde anterior: es dentado y articula con el frontal para formar la sutura fronto-parietal Sutura fronto-parietal o Sutura coronal
- 78. Borde inferior: • es afilado y termina en un bisel de 45º CORTADO A EXPENSAS DE LA TABLA EXTERNA • Articula con la escama del temporal para formar la sutura parieto- escamosa y una parte con la base de la region mastoidea. Sutura Parieto -escamosa
- 79. Borde Posterior: es dentado y articula con los bordes superiores de la escama del Occipital para formar la Sutura Parieto-occipital Sutura Parieto- occipital
- 80. •Fin
- 81. HUESO OCCIPITAL MG. LUIS SARMIENTO VILLABA
- 82. OCCIPITAL (Occipucio) H. IMPAR MEDIO , SIMETRICO • OCUPA LA PARTE MEDIA E INFERIOR Y POSTERIOR • CONCAVO ARRIBA Y ADELANTE • COVEXO HACIA ABAJO Y ATRÁS • FORMAIRREGULARMENTE ROMBOIDAL • FORMA BOVEDA COMO LA BASE
- 84. Occipital Describe: • 2 CARAS – POSTERIO INFERIOR – ANTERO SUPERIOR • 4 BORDES • 4 ANGULOS
- 85. CARA POSTERO INFERIOR O EXOCRANEAL AGUJERO OCCIPITAL: Diámetro antero- posterior 35mm X 30mm Relaciona , cavidad craneal y cod. vertebral DANDO PASO A: – BULBO RAQUIDEO, – 2 NERV. ESPINALES , – HIPOGLOSO MAYOR , – 2 ART. VERTEBRALES
- 86. • POR DELANTE • POR DETRÁS • A LOS LADOS DEL MISMO Occipital se Describe:
- 87. POR DELANTE DEL A. OCCIPITAL CARA INFERIOR DE LA APOFISIS BASILAR • TUBERCULO FARINGEO (APONEUROSIS DE LA FARINGE ) • LADOS ( CRESTAS MUSCULARES): – INS. RECTO ANTERIOR MAYOR Y – R.A. MENOR DE CABEZA • FOSITA NAVICULAR • FOSA FARINGEA (BOLSA FAR. DE LUSCHKA).
- 88. • CRESTAS MUSCULARES DEL OCCIPITAL • CRESTA SINOSTATICA
- 89. Por detrás del agujero occipital • P.O. EXTERNA : – ( LIG CERVICAL POST) – Musculo occipitales y – Aponeurosis epicraneana • CRESTA OCCIPITAL EXT. • LINEA CURVA OCCIPITAL SUP – Occipital – Esternocleido - mastoideo – Trapecio – Esplenio de cabeza • Complexo mayor • Oblicuo sup. De la cabez • LINEA CURVA OCCIPITAL INF – Recto mayor y menor posterior de la cabeza
- 90. A los lados del Agujero Occipital • CONDILOS DEL OCCIPITAL Lig. Odontoideos laterales • APOFISIS YUGULAR : Recto lateral de cabeza. • AGUJERO CONDILIO ANTERIOR: – (N. hipogloso mayor y arteriola de la meníngea, – Vena condilia anterior ) • AGUJERO CONDILO POST.(FOSITA) – (vena y arteriola condilea posterior) • ESCOTADURA YUGULAR • APOFISIS YUGULAR
- 91. Cara Exocraneal: está representada por dos columnas óseas convexas denominadas cóndilos del occipital que articulan con las masas laterales del Atlas. Agujero condíleo posterior Cóndilos occipitales Agujero Condíleo anterior
- 92. CARA ANTERO SUPERIOR O ENDOCRANEAL • CANAL BASILAR : (aloja la protuberancia anular y el bulbo raquídeo) • SURCO BULBO PROTUBERANCIAL • CANAL DEL SENO PETROSO INFERIOR
- 93. Cara Antero superior o Endocraneal ESCAMA: • FOSAS CEREBRALES • FOSAS CEREBELOSOS • PROTUBERNACIA OCCIPITAL INTERNA • CRESTA OCCIPITAL INTERNA (HOZ DEL CEREBRO) • CANAL LATERAL (SENO LATERAL)
- 94. Cara Antero superior o Endocraneal • Prensa de Erofilo • SENO LONG. SUP • SENOS LATERALES • Fosa Vermiana
- 95. A los lados del agujero Occipital • AUGERO CONDILIO ANTERIOR • N. hipogloso mayor • Arteriola meníngea • Vena condilea anterior • AGUJERO CONDILO POSTERIOR • Vena condilea posterior • CANAL DEL SENO LATERAL • APOFISIS YUGULARES • ESCOTADURAS YUGULARES
- 96. está representada por una saliente ubicada a ambos lados de la superficie basilar, denominada eminencia yugular. Eminencias Yugulares CANAL DEL SENO LATERAL A LOS LADOS DEL AGUJERO OCCIPITAL
- 97. AGUJERO RASGADO POSTERIOR • N. GLOSOFARINGEO • SENO PRETROSO MENOR • VENA YUGULAR INTERNA • N.ESPINAL • N. NEUMOGASTRICO
- 98. BORDES BORDES SUPERIORES • BORDES PARIETALES – Dentellones – Sutura lambdoidea (huesos wormianos) BORDES INFERIORES • BORDES TEMPORALES (abajo y adentro ) – Sutura occipito mastoidea – APOFISIS YUGULAR – CANAL PARA EL SENO LATERAL – CARILLA PARA EL TEMPORAL
- 99. BORDES • Bordes del Occipital: • SON CUATRO : • 2 superiores que articulan con los parietales formando la sutura lamboidea • 2 inferiores que articulan con los huesos temporales para formar la sutura occipito-mastoidea Sutura Lamboidea Sutura occipito-mastoidea
- 100. HUESOS WORMIANOS Sutura lamboidea Sutura occipito-mastoidea
- 101. • ANGULO SUPERIOR (hueso wormiano) • ANGULO INFERIOR (grueso truncado) • ANGULOS LATERALES ( 2) (dentados están hacia afuera) ( parietal y temporal ) ANGULOS
- 102. • M.OCCIPITO FRONTAL • M.TRAPECIO • M.ESTERNOCLEIDOMASTOIDEO • M.ESPLENIO DE CABEZA • M.COMPLEXO MAYOR • M.RECTO POSTERIOR MENOR • M.RECTO POSTERIOR MAYOR • M.OBLICUO SUPERIOR O MENOR • M.RECTO LATERAL • M.RECTO ANTERIOR MENOR • M.RECTO ANTERIOR MAYOR • M.CONTRICTOR SUP DE LA FARINGE INSERCIONES Musculares .
- 104. Hoz del cerebelo
- 107. Seno Lateral, Transverso o Sigmoideo
- 108. • FIN DE OCCIPITAL
- 110. ETMOIDES
- 111. ETMOIDES (CRIBA COLADOR) • Es un hueso impar, ubicado por debajo de la cara inferior del frontal y en la línea media y anterior de la base del Cráneo.
- 112. SITUACIÓN • Hueso del cráneo que está situado debajo de la porción horizontal del frontal, en la parte anterior y media de la base del cráneo. • Ocupa la escotadura etmoidal del frontal y se une a este último por las superficies anfractuosas que limitan lateralmente esta escotadura. El etmoides está constituido por cuatro porciones:
- 114. Articulaciones El etmoides se articula con 13 huesos • Por superior con el frontal • Por posterior con el esfenoides • Por posteroinferior con los palatinos (2) • Por anterior con los huesos propios de la nariz (2) • Por lateral con los maxilares superiores (2) y unguis (2) • Por Inferomedial con el vomer • Por parte inferior con los cornetes
- 119. Porciones o Partes estructurales • La lámina vertical: es una lámina ósea, sagital, es decir, vertical ántero-posterior y medial. • La lámina horizontal : que corta a la precedente cerca de su extremidad superior. • Dos masas laterales : colgadas de las extremidades laterales de la lámina horizontal.
- 120. ETMOIDES Lámina vertical Lámina horizontal Masas laterales
- 124. Lamina Vertical • Dividida por la porción horizontal en dos porciones : • Superior : Apf. Crista galli , articula con el frontal por sus proceso alares . Agujero Ciego y forma la hoz del cerebro • Inferior : lamina perpendicular del etmoides que forma el tabique de las fosas nasales pentagonal desviada a uno de los lados
- 125. Lamina Vertical • Apófisis Crista galli • Lámina perpendicular
- 126. Lamina vertical Lámina perpendicular : • Tiene forma pentagonal al observarla de perfil y forma parte del tabique de las fosas nasales articula con los siguientes huesos: Huesos nasales Cartílago del Tabique nasal Vómer Cara anterior del cuerpo esfenoidal
- 127. Lamina Horizontal Lámina horizontal: • Nace de la unión del 1/5 superior con los 4/5 inferiores de la lámina vertical y desde allí se extiende hacia los lados hasta alcanzar las masas laterales, • Su superficie está acribillada de agujeros dejados por los filetes del nervio olfatorio, recibe el nombre de lámina cribosa.
- 128. Lámina Cribosa
- 129. LÁMINA HORIZONTAL: Cara Sup. e Inf. Lamina Cribosa Hendidura etmoidal Canales laterales
- 130. Lamina Horizontal Presenta : • Lamina cribosa ,Cara superior tienen los canales olfatorios . • Con excepción de dos orificios llamados hendidura etmoidal y agujero etmoidal. • La hendidura etmoidal está situada junto a la apófisis crista galli y da paso a una prolongación de la duramadre. • El agujero etmoidal está situado por fuera de la hendidura etmoidal.
- 131. Hendidura Etmoidal Agujero Etmoidal anterior Conductos etmoidales u orbitarios internos Canales olfatorios
- 132. AGUJEROS ETMOIDAL ES ANTERIORES (N. nasal int.) HENDIDURAS ETMOIDALES Hendidura Etmoidal • Hendidura etmoidal • (Prolongación de la duramadre y pituitaria )
- 133. Lamina Cribosa • 25 a 30 agujeros • 3 hileras • Externa ,interna , Media • Nervio olfatorio y prolongaciones de la duramadre . • Bulbo olfatorio y cinta olfatoria .
- 134. MASAS LATERALES
- 135. MASAS LATERALES DEL ETMOIDES. • Forma: tiene forma de un paralelepípedo, o cubo muy irregular. • Situación: las masas laterales se encuentran suspendidas del extremo lateral de la lámina lateral del etmoides. • En su parte superior presenta los canales etmoidales anterior y posterior. • Dimensiones: longitud de 3 a 4 cm. Altura de unos 2´5 cm. Anchura: de 0´5 a 1 cm.
- 136. CARA EXTERNA CARA SUPERIOR CARA INTERNA CARA INFERIOR CARA ANTERIOR CARA POSTERIOR
- 137. CARA SUPERIOR Se continúa a la lámina cribosa y articula con la superficie etmoidal del frontal ( escotadura y semi-celdillas etmoidales). Presenta en su superficie semi-celdillas que continúan a las del Frontal y dos canales transversales que al articular con el frontal forman los conductos etmoidales u orbitarios internos Células etmoidales posteriores Semi-celdillas Etmoidales Conducto Etmoidal Posterior Conducto Etmoidal Anterior
- 138. • INFUNDÍBULUM • Senos frontales CARA SUPERIOR

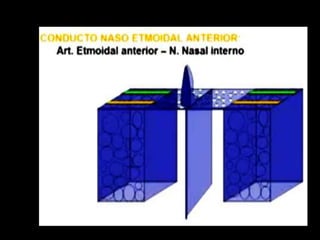

- 139. Conducto Orbitario Interno posterior • Conducto naso etmoidal posterior – Art, etmoidal posterior – N. esfeno etmoidal de luscka • Conducto naso etmoidal Anterior – Art. Etmoidal anterior – N. nasal Interno Conducto orbitario interno anterior
- 141. • Se articula con la cara interna del unguis y con la cara interna de la rama ascendente del maxilar superior • Es aplanada y presenta una serie de agujeros o semi-celdillas que articulan con las correspondientes al Hueso Lagrimal y a la Apófisis Ascendente del Maxilar. Apófisis Frontal del Maxilar Hueso Lagrimal Etmoides CARA ANTERIOR
- 142. CARA ANTERIOR • De la extremidad anterior del cornete medio se desprende una lámina ósea delgada, la apófisis unciforme. • Termina por dos láminas: una inferior, se articula con la apófisis etmoidal del cornete inferior. • Una superior que se articula con la cara interna del maxilar superior.
- 144. MASAS LATERALES: Caras Ant. y Post. Completan Las del UNGUIS Articula con . Cuerpo del Esfenoides y Ap. Orbitaria del Palatino
- 145. Cara posterior: se articula hacia atrás con el cuerpo del esfenoides y también presenta semi-celdillas que son completadas con las que presenta el esfenoides y la apófisis orbitaria del palatino
- 146. CARA INFERIOR Cara inferior: mira hacia abajo y afuera, también presenta semi- celdillas, que articulan con las pertenecientes a las de la cara nasal del Hueso Maxilar con quién articula, tambien articula con la apofisis Orbitaria del Palatino, además se observa: La apófisis unciforme , borde inferior del cornete medio y se relaciona con el meato medio . Cara nasal del Maxilar
- 149. • Cara externa. Es una cara cuadrilátera, hueso plano o de lámina papirácea u orbitaria ( pared interna de la orbita ) CARA EXTERNA

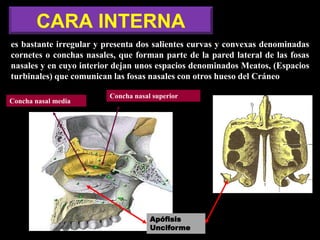

- 151. CARA INTERNA es bastante irregular y presenta dos salientes curvas y convexas denominadas cornetes o conchas nasales, que forman parte de la pared lateral de las fosas nasales y en cuyo interior dejan unos espacios denominados Meatos, (Espacios turbinales) que comunican las fosas nasales con otros hueso del Cráneo Concha nasal media Concha nasal superior Apófisis Unciforme
- 152. CARA INTERNA ATICO
- 154. CARA INTERNA
- 155. • Forma: en general presentan una forma poligonal con caras planas y ángulos agudos • La capacidad de una celda puede varia de 2 a 3 cm • Número: en número cada laberinto etmoidal posee unas 7 a 9 celdas Celdas Etmoidales
- 157. Senos Paranasales (desembocan) • Atico : desemboca las celdas o senos esfenoidales. • Meato superior: desemboca las celdas etmoidades posteriores • Meato medio e infundíbulo : desemboca las celdas etmoidales anteriores , senos frontales , senos maxilares . • Meato inferior : conducto lacrimo nasal
- 161. FIN
- 162. ESFENOIDES
- 163. ESFENOIDES (CUÑA ABISPA ) • Forma de murciélago con alas desplegadas • Hueso impar medio , situado en el centro de la base del cráneo • Enclavado a manera de cuña entre el frontal y etmoides por delante, occipital por detrás al cual se une formando un solo hueso llamado hueso basilar o esfenooccipital, a los lados articula con los temporales

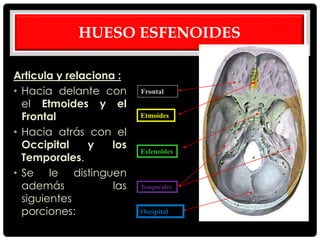

- 164. HUESO ESFENOIDES Articula y relaciona : • Hacia delante con el Etmoides y el Frontal • Hacia atrás con el Occipital y los Temporales. • Se le distinguen además las siguientes porciones: Frontal Etmoides Esfenoides Temporales Occipital
- 165. • Contribuye a formar lo siguiente: LATERALMENTE 1.-Por su ala mayor contribuye a formar la fosa temporal . 2.- Por su ala mayor y su apófisis pterigoides ayuda a formar la fosa cigomática. 3.- Forma la fosa Pterigomaxilar. 4.- Forma la fosa Pterigoidea. FRONTAL 1.- Forma las orbitas y las fosas nasales. ESFENOIDES
- 166. PARTES : 4 PARTES 1° CUERPO DEL ESFENOIDES 4° APOFISIS PTERIGOIDES (2) 2° ALAS MENORES U ORBITARIAS ( 2) 3° ALAS MAYORES O TEMPORALES (2) Cara Superior Cara Lateral Cara Inferior Cara Superior Cara Inferior Cara Anterior Cara Posterior Caras Laterales ESFENOIDES
- 167. ESFENOIDES
- 168. Cuerpo Cara Superior Endocraneal Jugum Esfenoidal Canales Olfatorios Crista Cribosa Canal Óptico Silla Turca Canales Etmoidales Tubérculo Pituitario Lámina Cuadrilátera Apófisis Clinoides Agujeros Ópticos Articula con la Apósis Crista Galli
- 169. Jugum Esfhenoidal Crista cribosa Canales olfatorios ( canales etmoidales) Canal Óptico Silla Turca o Fosa pituitaria Tubérculo pituitario ( delante ) Lámina cuadrilátera Apófisis Clinoides ( ant.post, med) Canal seno cavernoso
- 170. Cuerpo Cara Inferior Cresta Inferior del Esfenoides Pico del Esfenoides Segundo surco Surcos para alojar alas del Vomer Junto ala apófisis esfenoidal del palatino ,forman el conducto Pterigopalatino • Art. Pterigo palatina • N. Faringeo de Bock
- 171. • Cresta inferior ( Art. canal vomer ) • Pico o Rostrum • 1 er Surco ( Alas del vomer) Proceso Vaginal • 2do Surco Apf. Esfenoidal Palatino • Forma Conducto Pterigopalatino • ( Art .Pterigopalatina y N. Faringeo de bock) CUERPO Cara Inferior
- 172. Cresta Inferior del C. del esfenoides Canal Pterigo Palatino Canal para alas del Vomer

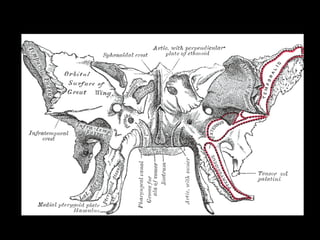

- 174. • Pico o Rostrum
- 175. Cuerpo Cara Anterior Cresta Anterior del Esfenoides o cresta perpendicular Orificio de entrada de los senos Esfenoidales Superficie Rugosa ( masas laterales )
- 176. Cara Anterior • Cresta anterior • Entrada a los senos esfenoidales • Superficie rugosa ( masas laterales etmoides) Cuerpo
- 177. CUERPO: Cara Posterior • Dirigida de arriba abajo y de atrás a delante • Superficie cuadrilátera rugosa ( Occipital)
- 178. Caras Laterales Cuerpo Nacen las Alas Mayores Nacen las Alas Menores Canal Cavernoso Seno cavernoso Arteria Carotidea Interna
- 179. Caras Laterales Implantacion de alas mayores y Menores Canal del seno cavernoso Senos cavernosos Carótida interna Nervios de la orbita Cuerpo
- 180. ALAS MENORES APOFISIS INGRASSIAS CARAS ( 2 ) Atravesado por el conducto óptico BORDES ( 2) BASE VERTICE O APÓSIS ENSIFORME O XIFOIDES Superior inferior Posterior Anterior Borde post. Del Frontal Parte post de la bóveda orbitaria Apófisis Clinoides Ant Arteria Oftálmica Nervio Óptico
- 181. • CARA SUPERIOR: LOBULO ORBITARIO Y CIRCUMBOLUCIONES OLFATORIAS • CARA INFERIOR : BOVEDA ORBITARIA -Agujero óptico Separa los Compartimento ant. y medio del cráneo Lamina cribosa del etmoides y el frontal Apendice Enciforme o Xifoides ALAS MENORES
- 182. ALAS MAYORES 3 CARAS 3 BORDES
- 183. CARAS A . MAYORES • CARA POSTERIOR ( CONCAVA) • CARA ANTERIOR U ORBITARIA ( CUADRILATERA Y PLANA , forma parte ext. De la orbita) – Borde anterior articula malar – Borde superior con el frontal ( hendidura esfenoidal ) • CARA EXTERNA: convexa arriba y concava atrás – Dividida por :Cresta esfenotemporal • ( superior ,fosa temporal ; musculo temporal ) • ( debajo , fosa cigomatica ; inserta el mus. Terigoideo externo) – Tubérculo esfenoidal (interna)( musc. temporal)

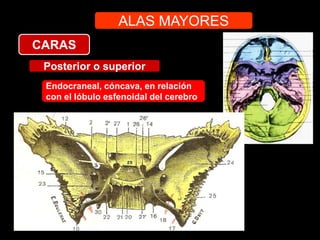

- 184. ALAS MAYORES CARAS Posterior o superior Endocraneal, cóncava, en relación con el lóbulo esfenoidal del cerebro
- 185. ALAS MAYORES CARAS Anterior u Orbitaria Forma parte de la pared externa de órbita Su borde anterior articula con el Malar Su borde Superior articula con el Frontal
- 186. Cara Externa Cresta Esfenotemporal Una Superior --- Fosa Temporal Una Inferior --- Fosa Cigomática CARAS ALAS MAYORES CRESTA ESFENO TEMPORAL TUBERCULO ESFENOIDAL
- 187. ALAS MAYORES : Caras (3) CARA POSTERIOR CARAANTERIOR CARA EXTERNA ÓRBITA CEREBRO FOSA TEMPORAL FOSA CIGOMÁTICA HENDIDURA ESFENOIDAL CRESTA ESFENO TEMPORAL
- 188. BORDES Anterior Externo Interno Articula con el hueso Malar Articula con la porción escamosa del temporal •Por delante corresponde al vértice de la órbita •Al medio implantación de las alas mayores al cuerpo •Por detrás articula con el borde anterior del peñasco del temporal ALAS MAYORES
- 189. • Borde externo : H.Temporal • Borde anterior : H. malar • Borde de interno: p: parte superior : frontal ESPINA DEL ESFENOIDES; ESPINAANGULARIS Para el frontal ALAS MAYORES : BORDES
- 190. ALAS MAYORES: Bordes (3) BORDE EXTERNO: (porción escamosa del temporal) BORDE ANTERIOR: (H. Malar) BORDE INTERNO
- 191. BORDE INTERNO Hendidura Esfenoidal N. Rama Oftálmico del Trigémino (V1) N. Motor Ocular Común (III) N. Motor Ocular Externo (VI) N. Patético (IV) Vena Oftálmica Una Arteriola Agujero Redondo Mayor N. Max. Superior (V2) Agujero Oval N. Max. Inferior (V3) Arteria Meníngea Menor Vena del agujero oval Agujero Redondo Menor Arterias y venas meníngeas medias ALAS MAYORES
- 192. ALAS MAYORES: Borde Interno HENDIDURA ESFENOIDAL III Y IV pares R. oftálmica (V par) VI par Vena oftálmica *Arteriola (meníngea ½) N. Maxilar Superior (V par) AGUJERO REDONDO MAYOR AGUJERO OVAL N. Maxilar Inferior (V par) Art. Meníngea menor Vena del Agujero Oval AGUJERO REDONDO MENOR O ESFENOESPINOSO Arteria meníngea 1/2 AGUJERO VESALIO: Vena Emisaria CANALÍCULUS INNOMINATUS: N. Petroso Superficial Menor (VII par)
- 193. APÓFISIS PTERIGOIDES BASE ALA INTERNA ALA EXTERNA FOSA PTERIGOIDEA
- 194. APOFISIS PTERIGODES • 4 Caras – Interna – Externa – Borde Anterior – Posterior • Alas ( int ; exter) • Base ( extr. Sup) • Vertice ( bifurcado)
- 195. APÓFISIS PTERIGOIDES Agujero vidiano ( N. Vidiano y Art. Vidiana)
- 196. APOFISIS PTERIGOIDES: Vértice ALA INTERNA : (gancho) Se desliza el tendón periestafilino externo ALA EXTERNA APÓFISIS ESFENOIDAL DEL PALATINO (Fosa Pterigoidea) INDIVIDUALIZAN ECOTADURA APOF. PIRAMIDAL DEL PALATINO HAMULUS FISURA PTERIGODEA

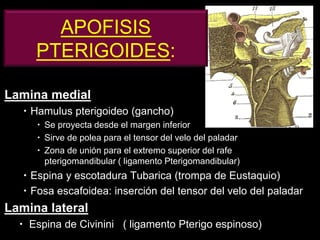

- 197. Lamina medial Hamulus pterigoideo (gancho) Se proyecta desde el margen inferior Sirve de polea para el tensor del velo del paladar Zona de unión para el extremo superior del rafe pterigomandibular ( ligamento Pterigomandibular) Espina y escotadura Tubarica (trompa de Eustaquio) Fosa escafoidea: inserción del tensor del velo del paladar Lamina lateral Espina de Civinini ( ligamento Pterigo espinoso) APOFISIS PTERIGOIDES:
- 198. Pared ext. Fosas nasales Fosa cigomática (fascículo inf. del pterigoideo externo) Art. Con el palatino FOSA Pterigoidea (m. Pterigoideo Interno) Fosita escafoidea (periestafilino externo Borde Posterior : Escotadura para la Trompa de Eustaquio Espina de Civinivi (Lig Pterigo espinoso ) ESCOTADURA Y ESPINA TUBARICA Hamulus Fisura pterigodea
- 199. Parte Cartilaginosa de la Trompa Auditiva Situada entre el borde anterior de la parte petrosa del temporal y el borde posterior del ala mayor del esfenoides. Las paredes medial y lateral de la parte cartilaginosa están formadas por cartílago. La pared mas inferolateral es mas fibrosa y se conoce como lámina membranosa. Se conecta con la abertura de la parte ósea en el temporal. Lateral a la unión del elevador del velo del paladar con la parte petrosa del temporal y medial a la espina del esfenoides.
- 200. INSERCIONES MUSCULARES • 22 MUSCULOS : TEMPORAL ELEVADOR DEL PARPADO SUPERIOR OBLICUO MAYOR EL RECTO SUPERIOR EL RECTO INFERIOR EL RECTO EXTERNO PTERIGOIDEO EXTERNO PTERIGODEIO INTERNO CONSTRICTO SUP DELA FARINGE PERIESTAFILINO EXTERNO
- 201. Pterigoideo medial Pterigoideo Lateral • Fascículo Esfenoidal • Fascículo Pterigoideo
- 202. Peristafilino externo ( Tensor del velo del paladar)
- 203. FIN
