Crear bloques
- 2. CREAR BLOQUES Cuando dibujamos objetos que se repiten con cierta frecuencia en nuestros planos o esquemas, es muy útil la utilización de bloques. Veamos como se realizan
- 3. CREAR BLOQUES Antes de empezar a dibujar nuestros bloques, es necesario que creemos una carpeta donde poder guardarlos una vez terminados
- 4. CREAR BLOQUES Comenzamos abriendo el programa y dibujando nuestro objeto
- 5. CREAR BLOQUES A continuación pulsando la solapa “Inserción”, se nos abre la cinta y pulsamos sobre “crear bloque”
- 6. CREAR BLOQUES Nos aparece un ventana emergente. Marcamos las opciones y aceptar
- 7. CREAR BLOQUES Primero nos pide que precisemos el punto base y después designar objetos
- 8. CREAR BLOQUES Intro, y el objeto ya está creado. Se nota por que si ponemos el cursor sobre un punto del dibujo se selecciona todo el
- 9. CREAR BLOQUES Una vez creado, lo siguiente sería guardarlo si lo queremos utilizar para otros dibujos. Para ello cerraremos la paleta de herramientas que no ha aparecido después de seleccionar el objeto
- 10. CREAR BLOQUES Justo detrás de esta paleta aparecerá un desplegable
- 11. CREAR BLOQUES Al desplegar nos aparece la opción de “guardar bloque como”
- 12. CREAR BLOQUES Al hacer clic en “guardar bloque como” nos aparece un nuevo cuadro donde seleccionaremos el nombre del bloque que acabamos de crear y aparecerá una miniatura del mismo. Marcamos la casilla “guardar definición del bloque…..”
- 13. CREAR BLOQUES Al aceptar, nos aparecerá la carpeta que creamos al principio en donde podremos guardar nuestro bloque.
- 14. CREAR BLOQUES
- 15. CREAR BLOQUES Para terminar cerraremos el editor de bloques haciendo clic sobre la “X” del editor de bloques y volveremos a la pantalla de nuestro dibujo.
- 16. CREAR BLOQUES Una vez guardado, el objeto ya esta listo para utilizarlo cuantas veces queramos, mediante el comando “insertar ”
- 17. CREAR BLOQUES Si tuviéramos mas bloques creados, al desplegar el comando “insertar ”, nos aparecerán todos los que hemos utilizado recientemente. Si entre ellos no se encuentra el que queremos insertar, clic sobre la pestaña “Más opciones” y se abrirá un nuevo cuadro de diálogo

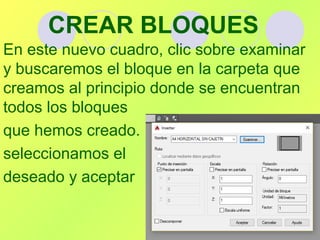

- 18. CREAR BLOQUES En este nuevo cuadro, clic sobre examinar y buscaremos el bloque en la carpeta que creamos al principio donde se encuentran todos los bloques que hemos creado. seleccionamos el deseado y aceptar

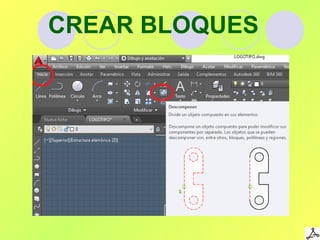

- 19. CREAR BLOQUES Puede ocurrir que una vez hecho el bloque necesitemos hacer alguna modificación, pero ya sabemos que un bloque no se puede modificar por partes, por lo tanto tendremos que deshacer dicho bloque. Esto se realiza mediante el botón “descomponer” en el menú de inicio
- 20. CREAR BLOQUES
- 21. CREAR BLOQUES El procedimiento es sencillo. Pinchamos sobre el botón “descomponer”. El cursor se transforma en un pequeño cuadrado que situamos en cualquier línea del bloque
- 22. CREAR BLOQUES Hacemos clic con botón izquierdo del ratón y observamos que el bloque cambia de color. Nuevamente clic fuera del dibujo queda descompuesto
