SENCICO
PROGRAMA: DISEÑO DE INTERIORES

MATERIALES Y PROCESOS
CONSTRUTIVOS I
“TIPOS DE MATERIALES PARA LAS
EDIFICACIONES: PÉTREOS, AGREGADOS,
AGLOMERANTES, SUS
PROPIEDADES Y APLICACIONES”
ARQ°. Mg. MANUEL GERMAN LIZARZABURU AGUINAGA
Trujillo, Agosto de 2013

SENCICO – DISEÑO DE INTERIORES

Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga

TIPOS DE MATERIALES PARA LAS EDIFICACIONES: PÉTREOS, AGREGADOS,
AGLOMERANTES, SUS PROPIEDADES Y APLICACIONES

I.- INTRODUCCION.-

II.- MATERILES DE COSNTRUCCION SEGÚN
SU FUNCIÓN EN LA OBRA .-

III.- MATERILES DE COSNTRUCCION SEGÚN
SU INTERVENCIÓN EN LA OBRA.-

IV.- MATERILES DE COSNTRUCCION SEGÚN
EL ORIGEN DE LOS MATERIALES.-




I.- INTRODUCCION.-

Los
llamados
materiales
de
construcción
engloban
a
aquellos
materiales que
entran a formar
parte de los
distintos tipos de
obras
arquitectónicas o
de
ingeniería,
cualquiera que
sea su naturaleza,
composición o
forma.




I.- INTRODUCCION.Los
materiales
de construcción
abarcan un gran
número y de
orígenes
muy
diversos,
pudiéndose
clasificar para su
estudio en base a
diferentes
criterios, siendo
los
más
habituales
su
función en la
obra,
su
intervención y su
origen.




I.- INTRODUCCION.Lo interesante de conocer los diversos materiales de la construcción es que los
podemos aplicar, tanto en la “Obra basta” como en el interiorismo.




I.- MATERILES DE COSNTRUCCION SEGÚN SU FUNCIÓN EN LA OBRA .-

Los materiales de construcción se clasifican en: resistentes, aglomerantes y auxiliares.





Los materiales resistentes son los que soportan el peso de la obra y los ataques
meteorológicos o los provocados por el uso (piedras, ladrillos, hormigón, hierro,
etc.).





Los materiales aglomerantes son los que sirven de ligazón entre los resistentes
para unirlos en formaciones adecuadas a su función (cemento, yeso, cal, etc.).





Por último, los materiales auxiliares son aquellos que tienen una función de
remate y acabado (maderas, vidrios, pinturas, etc.).




II.- MATERILES DE COSNTRUCCION SEGÚN SU INTERVENCIÓN EN LA OBRA.-

Por su intervención en la obra, los materiales se clasifican en: de cimentación, de
estructura, de cobertura y de cerramiento.





Los de cimentación son fundamentalmente los hormigones, en particular, el
hormigón armado.





Las estructuras pueden ser de hormigón, metálicos, de madera o mixtas.





Las coberturas pueden ser de prefabricadas, metálicas, de materiales cerámicos o
pétreos.





Por último, los cerramientos pueden ser ladrillos, acristalados, prefabricados, etc.




III.- MATERIALES DE COSNTRUCCION SEGÚN EL ORIGEN DE LOS MATERIALES.-

Los materiales de construcción se pueden dividir en función de su origen, siendo
este criterio el más adecuado para el estudio de las propiedades características
de los mismos, y será el que se seguirá en el desarrollo del presente tema.
Presenta además la ventaja de que, a diferencia de las otras clasificaciones, no hay
materiales que se repiten en los diferentes apartados. Según este criterio, los
materiales se dividen en:




III.- MATERILES DE COSNTRUCCION SEGÚN EL ORIGEN DE LOS MATERIALES.-

A.- ROCAS ÍGNEAS O ERUPTIVAS (ROCAS NATURALES):

B.- ROCAS SEDIMENTARIAS (ROCAS NATURALES):

C.- ROCAS METAMÓRFICAS (ROCAS NATURALES):

D.- MATERIALES CERÁMICOS (ROCAS ARTIFICIALES):

E.- VIDRIOS (ROCAS ARTIFICIALES):




III.- MATERILES DE COSNTRUCCION SEGÚN EL ORIGEN DE LOS MATERIALES.A.- ROCAS ÍGNEAS O ERUPTIVAS (ROCAS NATURALES):




MATERIALES PETREOS

Los materiales pétreos utilizados en construcción son las rocas, que son
agregados de partículas minerales de dimensiones apreciables y de forma
indeterminada, mientras que los materiales derivados de las rocas, y que se
emplean habitualmente en la construcción, reciben el nombre genérico de
piedra.




MATERIALES PETREOS

Las rocas naturales han sido, y todavía lo siguen siendo,
muy apreciadas en la construcción. Tienen, la ventaja de
ser muy resistentes a las condiciones medioambientales
y a los golpes.

En relación con las
condiciones
medioambientales, es
de especial interés la
resistencia a la rotura
por efecto de la
dilatación del agua
que penetra en la roca
al helarse; en la
actualidad también es
importante considerar
la resistencia a los
factores
contaminantes como
la lluvia ácida, humos,
etc.




MATERIALES PETREOS

Sin embargo ofrecen una serie de inconvenientes que hace que hayan sido
relegadas por otros materiales de procedencia artificial. Entre estos cabe
destacar el alto coste; su poca plasticidad y alta fragilidad, su poca resistencia
a la tracción, aunque poseen elevada resistencia a la compresión, y su
elevado peso específico.




MATERIALES PETREOS

En la actualidad, las rocas se emplean en la construcción como elemento
resistente, decorativo en el recubrimiento de paredes y suelos, y como
materia prima para la fabricación de otros materiales como cementos, piezas
de cerámicas, etc., siendo este último su principal aplicación.




MATERIALES PETREOS: ROCAS Y PIEDRAS

Las rocas se extraen de las canteras o excavaciones, arrancándolas por
medio de máquinas (piedras blandas), o por voladuras (piedras duras). En
ambos casos se obtienen grandes bloques de roca sin una forma
determinada. Para su uso en construcción es necesario realizar en primer
lugar un desbaste, que consiste en eliminar las partes más bastas de los
bloques y prepararlas para la labra, que consiste en darles las dimensiones y
formas requeridas.




MATERIALES PETREOS: ROCAS Y PIEDRAS

Son rocas formadas por enfriamiento y solidificación de las masas fundidas
de magma, del interior de la corteza terrestre, al salir al exterior. Las rocas
ígneas están compuestas casi en su totalidad por minerales silicatos, y
suelen clasificarse según su contenido de sílice. Las principales categorías
son ácidas o básicas, siendo el granito ejemplo del primer grupo, y el
basalto del segundo.





R ÍGNEAS O ERUPTIVAS: GRANITO

El granito es una roca que cristaliza a partir de magma enfriado de forma
lenta a grandes profundidades bajo la superficie terrestre. Está compuesto
por feldespato, cuarzo y mica, y de algunos otros minerales accesorios.
Presentan una estructura granular cristalina, con grano grueso, mediano o
fino según las condiciones de enfriamiento (velocidades rápidas favorecen
el grano fino y las muy lenta el grano grueso). La coloración varía según
abunde una clase de mineral u otra, siendo generalmente de color
grisáceo, aunque podemos encontrar granitos negros, blancos, rojizos, etc.





R ÍGNEAS O ERUPTIVAS: GRANITO

Entre sus propiedades destaca su gran resistencia a las cargas, siendo un
material muy duro, lo que dificulta su extracción; se labra mal, pero en
cambio se pulen muy bien; presenta una resistencia a la helacidad baja,
agrietándose también por la acción del fuego. Se emplea en toda clase de
obras como pavimentos, zócalos, escalones, revestimiento de fachadas y
ornamentaciones, etc. También se emplea para la obtención de gravas para
la elaboración de hormigones.





R ÍGNEAS O ERUPTIVAS: BASALTO

El basalto es la variedad más común de roca volcánica. Se compone casi
en su totalidad de silicatos oscuros de grano fino. Suele ser de color gris
oscuro, muy duro pero frágil, de elevada resistencia a la compresión. Es
una piedra menos resistente a los agentes atmosféricos que el granito,
siendo atacada por el agua carbonatada, que es capaz de disolverla dando
lugar a terrenos sedimentarios. El basalto se emplea en pavimentos
(pequeños adoquines), bordillos de aceras, construcción de diques, etc.




III.- MATERILES DE COSNTRUCCION SEGÚN EL ORIGEN DE LOS MATERIALES.B.- ROCAS SEDIMENTARIAS (ROCAS NATURALES):





Las rocas sedimentarias están formadas por fragmentos pertenecientes a
otras rocas más antiguas, y que han que han sido transformadas y
erosionadas por la acción del agua y, en menor medida, del viento o del hielo
glaciar. Estos fragmentos se presentan en depósitos o sedimentos que
forman capas o estratos superpuestos, separados por superficies paralelas,
representando cada capa un periodo de sedimento.





Las rocas sedimentarias se clasifican según su origen en mecánicas y
químicas. Las rocas mecánicas se componen de partículas minerales
producidas por la desintegración mecánica de otras rocas y transportadas
hasta el lugar de depósito, sin deterioro químico. Las rocas mecánicas
pueden a su vez dividirse en rocas incoherentes y rocas compactas. Las rocas
incoherentes se originan al resquebrajarse las rocas, dando fragmentos que
sucesivamente, por la acción de los agentes externos y/o el propio choque
entre ellas, se van reduciendo y redondeando.





Según el diámetro de estos fragmentos tenemos diferentes tipos de
materiales: bloques > 500mm, cantos o guijarros 500-100mm, gravas 10030mm, gravilla 30- 15mm, garbancillo 15-5mm, arena 5-0.2mm, polvo y limo
0.2-0.002mm y arcillas 0.002- 0.0001mm.





Por su parte, las rocas compactas se forman a partir de las incoherentes por
compresión o aglomeradas por una pasta o cemento. Se dividen según el
tamaño de los fragmentos que se han compactado, así tenemos los
conglomerados que están formados por cantos, gravas, gravillas o
garbancillos, areniscas cuando se compactan arenas y pizarras cuando se
compactan arcillas y limo.

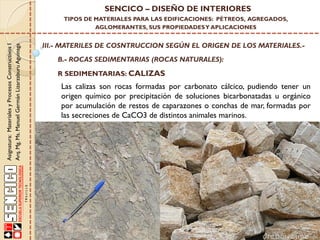

R SEDIMENTARIAS: CALIZAS

Las calizas son rocas formadas por carbonato cálcico, pudiendo tener un
origen químico por precipitación de soluciones bicarbonatadas u orgánico
por acumulación de restos de caparazones o conchas de mar, formadas por
las secreciones de CaCO3 de distintos animales marinos.




R SEDIMENTARIAS: CALIZAS

Las calizas son de colores ocres, de dureza media y fácil de labrar y pulir. En
general constituyen un excelente material de construcción. También se
emplea en grandes cantidades como materia prima para la elaboración de
cementos, y tratadas al fuego se calcinan dando cal.




R SEDIMENTARIAS: ARIDOS ARENA Y ARENISCA

Los áridos o gravas son fragmentos de roca de diámetro medio, entre 100 y
30mm, procedentes de la trituración de rocas, ya sea de forma natural o
artificial. Se emplean en mampostería, en pavimentos, para la elaboración de
hormigones, etc. Las arenas son fragmentos producidos por de la
desintegración química y mecánica de la rocas bajo meteorización y abrasión,
de diámetro entre 5 y 0.2mm. Su composición es variada, pero las más
frecuentes están formadas de cuarzo (sílice) con una pequeña proporción de
mica, feldespato, magnetita y otros minerales resistentes.





Cuando las partículas acaban de formarse suelen ser angulosas y puntiagudas,
haciéndose más pequeñas y redondeadas por la fricción provocada por el
viento y el agua. Desempeñan un importante papel al ser parte esencial en la
elaboración de morteros y hormigones, empleándose también en el
acondicionamiento del lecho para conducciones subterráneas. Se subdividen
en gruesas (5-2mm), medias (2-1mm) y finas (> a 1mm). Por su origen se
dividen en arenas de mina, de río, marinas y artificiales.





Las areniscas son rocas resultantes de la compactación de arenas de cantos
vivos unidos por cementos naturales. Su composición química es la misma
que la de la arena, y el cemento suele estar compuesto por sílice, carbonato
de calcio u óxido de hierro. El color de la roca viene determinado por el
material cimentador. Son rocas que se labran muy bien, usándose como
revestimientos y en la fabricación de piedras de afilar y de moler.




R SEDIMENTARIAS: ARCILLAS

La arcilla se compone de un grupo de minerales aluminosilicatos formados
por la meteorización de rocas feldespáticas, como el granito. El grano es de
tamaño microscópico (> de 0.002mm), y con forma de escamas. Esto hace
que la superficie de agregación sea mucho mayor que su espesor, lo que
permite un gran almacenamiento de agua por adherencia, dando plasticidad a
la arcilla.





Las variedades más comunes de arcilla son: la arcilla china o caolín; la arcilla
de pipa, similar al caolín pero con un contenido mayor de sílice; la arcilla de
alfarería, no tan pura como la arcilla de pipa; la arcilla de escultura o arcilla
plástica, una arcilla fina de alfarería mezclada, a veces, con arena fina; arcilla
para ladrillos, una mezcla de arcilla y arena con algo de materia ferruginosa
(con hierro).





La arcilla refractaria, con pequeño o nulo contenido de caliza, tierra alcalina o
hierro (que actúan como flujos), por tanto, es infusible y muy refractaria; el
esquisto y la marga. Las arcillas plásticas se usan en todos los tipos de
alfarería, en ladrillos, baldosas, ladrillos refractarios y otros productos, que
serán abordados en el apartado de materiales cerámicos.




III.- MATERILES DE COSNTRUCCION SEGÚN EL ORIGEN DE LOS MATERIALES.C.- ROCAS METAMÓRFICAS (ROCAS NATURALES):





Las rocas metamórficas proceden de la transformación, en su
composición mineralógica y estructural, de las rocas ígneas o
sedimentarias debido a grandes presiones y/o temperaturas, producidas
en el interior de la Tierra. Las rocas más importantes son el mármol y la
pizarra.





R METAFORICAS: MARMOL

Los mármoles son una variedad cristalina y compacta de caliza metamórfica,
que puede contener minerales accesorios como mica, serpentina, grafito,
óxidos de hierro, etc. Estas impurezas proporcionan a los mármoles una
amplia variedad de colores, que junto a la estructura del mismo, producen
diferentes efectos y que sirven para su clasificación.






Según esta clasificación, los mármoles se dividen en: sencillos, que poseen un
solo color uniforme; policromos, que presentan diferentes colores; veteados,
que presentan listas de color diferente al del fondo; arborescentes, si tienen
dibujos veteados; lumaquetas, si contienen caracoles y conchas (proceden de
las calizas lumaquelas); y brechas, formados por fragmentos angulosos de
diferente coloración.






También es posible clasificar a los mármoles
por el uso a que destinen, tenemos entonces:
mármoles estatutarios, que son de color
uniforme, compactos, traslúcidos y de fácil
labra; y mármoles arquitectónicos, que son
resistentes y de bellas coloraciones, empleados
en pavimentos y decoración.






Una de las principales propiedades que caracterizan a los mármoles es el que
se pueden pulir hasta obtener un gran brillo. Es además un material poco
poroso, de dureza media-baja (dureza 3 en la escala de Mohs), que resiste
bien el hielo pero poco el desgaste por rozamiento.





R METAFORICAS: PIZARRA

La pizarra es una roca densa con grano fino, formada por el metamorfismo
de esquisto micáceo y arcilla. El esquisto micáceo es el término común
aplicado a las variedades de grano fino de roca sedimentaria formadas por
consolidación de lechos de arcilla, mostrando laminaciones finas, paralelas a
los planos de los lechos y a lo largo de las cuales la roca se rompe con
fractura curva e irregular.






El proceso de metamorfismo produce la consolidación de la roca original y la
formación de nuevos planos de exfoliación en los que la pizarra se divide en
láminas características, finas y extensas. Aunque muchas rocas que muestran
esta exfoliación se llaman también, por extensión, pizarras, la pizarra
auténtica es dura y compacta y no sufre meteorización apreciable.






La pizarra suele ser de color negro azulado o negro grisáceo, pero se
conocen variedades rojas, verdes, moradas, etc.; son bastante blandas,
pudiendo ser rayadas con un cuchillo y su tacto es suave, casi graso; son muy
refractarias e impermeables, siendo estables al hielo. La pizarra se emplea en
la construcción de tejados, como piedra de pavimentación y como "pizarras"
o "pizarrones" tradicionales para escuela.




III.- MATERILES DE COSNTRUCCION SEGÚN EL ORIGEN DE LOS MATERIALES.D.- MATERIALES CERÁMICOS (ROCAS ARTIFICIALES):





Se obtienen a partir de arcillas, que por la gran plasticidad que presentan en
estado húmedo, son fácilmente moldeables. La plasticidad de las arcillas
depende fundamentalmente del contenido en agua que posean, y de las
sustancias que la acompañan como carbonatos, micas, cuarzo, etc. Las
arcillas que se utilizan habitualmente para fabricar piezas de uso industrial
están compuestas por una mezcla de arcilla común y caolín, que constituyen
la materia plástica, junto con otros componentes no plásticos y que se
añaden con diferentes objetivos.

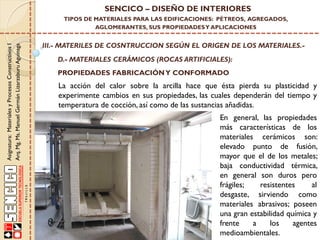

PROPIEDADES FABRICACIÓN Y CONFORMADO

La acción del calor sobre la arcilla hace que ésta pierda su plasticidad y
experimente cambios en sus propiedades, las cuales dependerán del tiempo y
temperatura de cocción, así como de las sustancias añadidas.
En general, las propiedades
más características de los
materiales cerámicos son:
elevado punto de fusión,
mayor que el de los metales;
baja conductividad térmica,
en general son duros pero
frágiles;
resistentes
al
desgaste, sirviendo como
materiales abrasivos; poseen
una gran estabilidad química y
frente
a
los
agentes
medioambientales.




PROPIEDADES FABRICACIÓN Y CONFORMADO

Según esta clasificación, los materiales cerámicos se dividen en: porosos,
ladrillos, tejas, bovedillas, y lozas; compactos, porcelana, gres; y vitrificados,
vidrio (que será estudiado en otro apartado). Otra clasificación de los
materiales cerámicos los divide en: permeables, que coinciden con los
porosos; impermeables, que coinciden con los compactos y vitrificados; y
refractarios, que se encuentran dentro de los porosos.




M CERÁMICOS: AZULEJOS Y GRES

Los azulejos son materiales cerámicos que constan de dos capas: una gruesa
de arcilla denominada galleta, y otra fina de esmalte vitrificado, que le
proporciona impermeabilidad, resistencia al desgaste y una buena adherencia.
Las galletas se fabrican introduciendo a presión arcilla fresca dentro de un
molde, o mediante vaciado de barbotina, proceso que consiste en verter
barbotina (arcilla líquida) dentro de un molde poroso y dejar que seque. Si las
galletas no se recubren de la capa vitrificada se comercializan como baldosas
cerámicas.





Una vez que se tiene la
baldosa, si el esmalte es de
un solo color se aplica sobre
la baldosa, con silicato
diluido en agua al que se
agregan los óxidos que le
darán color. Si tiene diversos
colores o dibujos se
emplean plantillas que van
tapando las diferentes partes
para ir aplicando los
diferentes
colores.
Los
azulejos se emplean para el
revestimiento de paredes,
adhiriéndose con mortero
de cemento.





El gres se obtiene por cocción hasta vitrificación, obteniéndose un material muy
compacto, impermeable a los líquidos y gases, inatacable por los ácidos, hongos y
bacterias, muy duro,
no siendo rallado
por el acero y
rallando al vidrio,
muy resistente al
desgaste, y
con
sonido metálico por
percusión. La pasta
empleada en su
fabricación
está
compuesta por un
30-70% de arcilla,
30-60% de cuarzo y
5-25% de feldespato.





Se presenta en dos variantes, el gres
común y el gres fino, sometiendo en
ambos casos las pasta a un solo
proceso de cocido a unos 1.300º. El
gres común se obtiene a partir de
arcillas ordinarias, mientras que el
gres fino se obtiene a partir de
arcillas refractarias a las que se
añaden fundentes a fin de rebajar el
punto de fusión. Cuando está a punto
de finalizar la cocción se impregnan
las piezas con sal común, que
reacciona con la arcilla formando una
capa delgada de silicoaluminato
alcalino vitrificado, que le confiere al
gres su vidriado característico.




M CERÁMICOS: PORCELANAS Y LOZAS

La loza es un material de fractura blanquecina después de cocidos, ligero,
poroso y absorbente, teniendo que ser recubierta con un esmalte para
hacerlas impermeables y
duraderas. La loza más
importante en construcción
es la loza sanitaria, que se
fabrica con una pasta
formada por un 40-50% de
arcilla, 32-54% de cuarzo y
8-15% de feldespato. Se
trata de una loza muy
compacta, que se recubre
de un grueso esmalte,
constituyendo un producto
parecido a la porcelana que
se denomina semiporcelana.




III.- MATERILES DE COSNTRUCCION SEGÚN EL ORIGEN DE LOS MATERIALES.E.- VIDRIOS (ROCAS ARTIFICIALES):





El vidrio es una sustancia amorfa fabricada sobre todo a partir de sílice
fundida a altas temperaturas. El vidrio es una sustancia amorfa, se enfría hasta
solidificarse sin que se produzca cristalización, que se halla en un estado
vítreo en el que las unidades moleculares, aunque están dispuestas de forma
desordenada, tienen suficiente cohesión para presentar rigidez mecánica.





COMPONENTES Y CARACTERISTICAS

El vidrio se obtiene por la fusión de la arena de cuarzo, rica en sílice, bien
molida, que el elemento vitrificador y el que constituye verdaderamente el
vidrio, proporcionando resistencia mecánica al vidrio. Además pueden
añadirse otros ingredientes como el plomo o el bórax, que proporcionan al
vidrio determinadas propiedades físicas. Todos los componentes deben
mezclarse finamente molidos, y en proporciones precisas para obtener el
vidrio con las características óptimas deseadas.





COMPONENTES Y CARACTERISTICAS

El vidrio es un material duro pero muy frágil, transparente o traslúcido, muy
resistente a la tracción y a los agentes químicos, salvo el ácido fluorhídrico
que lo disuelve, y mal conductor del calor y la electricidad.




MUCHAS GRACIAS

01 mp construc_i-clase 01-ppt-pdf

Más contenido relacionado

La actualidad más candente (20)

Destacado (20)

Similar a 01 mp construc_i-clase 01-ppt-pdf (20)

Más de Manuel Germán Lizarzaburu Aguinaga (6)

Último (20)

01 mp construc_i-clase 01-ppt-pdf
