2. Configuración OSPF

Configuración OSPFv2 de área
única
Luis David Narváez
Redes Inteligentes

2
© 2016 Cisco y/o sus filiales. Todos los derechos reservados.
Información confidencial de Cisco
Objetivos del módulo
Título de módulo: Configuración OSPFv2 de área única
Objetivo del módulo: Implementar OSPFv2 de área única en redes de acceso múltiple tanto punto a
punto como broadcast.
Título del tema Objetivo del tema
router ID de OSPF Configurar un router ID de OSPFv2.
Redes punto a punto OSPF Configurar OSPFv2 de área única en una red punto a punto.
Redes OSPF de acceso múltiple
Configurar la prioridad de interfaz OSPF para influenciar la
elección del DR/BDR en una red de acceso múltiple.
Modifique OSPFv2 de área única
Implementar modificaciones para cambiar el funcionamiento
de OSPFv2 de área única.
Propagación de ruta
predeterminada
Configurar el protocolo OSPF para propagar una ruta
predeterminada.
Verifique OSPFv2 de área única
Verificar la implementación de un protocolo OSPFv2 de área
única.

3
1 - Router ID de OSPF

4
Router ID de OSPF
Topología OSPF de referencia
En la ilustración, se muestra la
topología que se usa para
configurar OSPFv2 en este
módulo. Los routers en la
topología tienen una configuración
inicial, incluidas las direcciones de
interfaz. En este momento,
ninguno de los routers tiene
configurado enrutamiento estático
o enrutamiento dinámico. Todas
las interfaces en los routers R1,
R2 y R3 (excepto la interfaz
loopback en el R2) se encuentran
dentro del área troncal de OSPF.
El router ISP se usa como
gateway a Internet del dominio de
enrutamiento

5
ID del router OSPF Modo de configuración del router OSPF
OSPFv2 se habilita con el comando router ospf process-id del modo de configuración
global. El valor de process-id representa un número entre 1 y 65 535, y lo elige el
administrador de redes. El valor de process-id es localmente significativo. Se considera
una práctica recomendada utilizar el mismo process-id en todos los routers OSPF.
R1(config)# router ospf 10
R1 (config-router) # ?
area OSPF: Parámetros del area
auto-cost: Calcula el costo de la interfaz OSPF según el ancho de banda
default-information: Controla la distribución de la información predeterminada
distance: Define una distancia administrativa
exit: Salir del modo de configuración del protocolo de enrutamiento
log-adyacency-changes: Registra cambios en estado de adyacencia
neighbor: Especifica un router vecino
network: Habilita el enrutamiento en una red IP
no: Negar un comando o establecer sus valores predeterminados
passive-interface: Suprime las actualizaciones de enrutamiento en una interfaz
redistribute: Redistribuye información desde otro protocolo de enrutamiento
router-id: router-id para este proceso OSPF
R1(config-router)#

6
ID de router OSPF router ID
• El router ID de OSPF es un valor de 32 bits, representado como una
dirección IPv4. Se utiliza para identificar de forma única un router OSPF y
todos los paquetes OSPF incluyen el router ID del router de origen.
• Para participar en un dominio OSPF, cada router requiere de un router ID.
Puede ser definido por un administrador o asignado automáticamente por el
router. El router ID es utilizado por un router habilitado por OSPF para hacer
lo siguiente:
• Participar en la sincronización de bases de datos OSPF : durante el estado de
Exchange, el router con el router ID más alto enviará primero sus paquetes de
descriptor de base de datos (DBD).
• Participar en la elección del router designado (DR) - En un entorno LAN
multiacceso, el router con el router ID más alto se elige el DR. El dispositivo de
enrutamiento con el segundo router ID más alto, se elige como el router designado
de respaldo (BDR).

7
Router ID de OSPF
Orden de precedencia del Router ID
Los routers Cisco derivan el router ID
según uno de los tres criterios, en el
siguiente orden preferencial:
1. El router ID se configura
explícitamente utilizando el
comando router-id rid router de
modo de configuración. Este es el
método recomendado para asignar
un router ID
2. El router elige la dirección IPv4 más
alta de cualquiera de las interfaces
de loopback configuradas.
3. El router elige la dirección IPv4
activa más alta de cualquiera de sus
interfaces físicas.

8
ID del router OSPF Uso de una interfaz de bucle invertido como router ID
En lugar de confiar en la interfaz física, el router ID se puede asignar a una interfaz
loopback. Normalmente, la dirección IPv4 para este tipo de interfaz loopback debe
configurarse utilizando una máscara de subred de 32 bits (255.255.255.255). Esto crea
una ruta de host. Una ruta de host de 32 bits no se anuncia como ruta a otros routers
OSPF.
OSPF no necesita estar habilitado en una interfaz para que esa interfaz se elija como el
router ID.

9
Router ID de OSPF
Configure explícitamente un Router ID
En nuestra topología de referencia, el router ID para cada router se asigna de la siguiente
manera:
• R1 usa el router ID 1.1.1.1
Utilice el comando router-idrid router para asignar manualmente un router ID. En el
ejemplo, el router ID 1.1.1.1 se asigna a R1. Utilice el comando show ip protocols para
verificar el router ID.
R1(config-router)# router-id 1.1.1.1
R1(config-router)# end
*May 23 19:33:42.689: %SYS-5-CONFIG_I: Configured from console by console
R1# show ip protocols | include Router ID
Router ID 1.1.1.1
R1#

10
Router ID de OSPF Modifique el router ID
• Después de que un router selecciona el router ID, un router OSPF activo no permitirá
que el router ID cambie, hasta que el router se reinicie o el proceso de OSPF sea
restablecido.
• El método preferido para restablecer el router ID es borrar el proceso OSPF.
Router ID 10.10.1.1
R1# conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config-router)# router-id 1.1.1.1
% OSPF: Reload or use "clear ip ospf process" command, for this to take effect
R1# clear ip ospf process
Reset ALL OSPF processes? [no]: y
*Jun 6 01:09:46.975: %OSPF-5-ADJCHG: Process 10, Nbr 3.3.3.3 on GigabitEthernet0/0/1 from
FULL to DOWN, Neighbor Down: Interface down or detached
*Jun 6 01:09:46.981: %OSPF-5-ADJCHG: Process 10, Nbr 3.3.3.3 on GigabitEthernet0/0/1 from
LOADING to FULL, Loading Done *
Router ID 1.1.1.1
R1#

11
2 - Redes punto a punto
OSPF

12
Sintaxis del comando de red
• Puede especificar las interfaces que pertenecen a una red punto a punto
configurando el comando network . También puede configurar OSPF directamente
en la interfaz con el comando ip ospf .
• La sintaxis básica del comando network es la siguiente:
Router(config-router)# network network-address wildcard-mask area area-id
• La sintaxis de wildcard mask de dirección de red se utiliza para habilitar OSPF en
las interfaces. Cualquier interfaz en un router que coincida con esta parte del
comando está habilitada para enviar y recibir paquetes OSPF.
• La sintaxis del area area-id se refiere al área OSPF. Al configurar OSPFv2 de área
única, el comando network debe configurarse con el mismo valor de area-id en
todos los routers. Si bien se puede usar cualquier ID de área, es aconsejable utilizar
una ID de área 0 con OSPFv2 de área única. Esta convención facilita la tarea si
posteriormente se modifica la red para admitir OSPFv2 multiárea.

13
Redes punto a punto OSPF
El Wildcard Mask
• El wildcard mask suele ser la inversa de la máscara de subred configurada en esa
interfaz.
• El método más fácil para calcular un wildcard mask es restar la máscara de subred
de red de 255.255.255.255, como se muestra para las máscaras de subred / 24 y / 26
en la figura.

14
Redes OSPF punto a punto
Configurar OSPF mediante el comando network
Dentro del modo de configuración de enrutamiento, hay dos formas de identificar las
interfaces que participarán en el proceso de enrutamiento OSPFv2.
• En el primer ejemplo, el wildcard mask identifica la interfaz en función de las
direcciones de red. Cualquier interfaz activa configurada con una dirección IPv4
perteneciente a esa red participará en el proceso de enrutamiento OSPFv2.
• Nota: Algunas versiones de IOS permiten introducir la máscara de subred en lugar
del wildcard mask. Luego, IOS convierte la máscara de subred al formato del wildcard
mask.
R1 (config-router) # network 10.10.1.0 0.0.0.255 area 0
R1(config-router)# network 10.1.1.4 0.0.0.3 area 0
R1(config-router)#

15
Configure OSPF mediante el comando network (Cont.)
• Como alternativa, OSPFv2 se puede habilitar especificando la dirección IPv4 exacta
de la interfaz usando un wildcard mask cuádruple cero. Al ingresar network 10.1.1.5
0.0.0.0 area 0 en R1 le dice al router que habilite la interfaz Gigabit Ethernet 0/0/0
para el proceso de enrutamiento.
• La ventaja de especificar la interfaz es que no se necesita calcular el wildcard mask.
Observe que en todos los casos, el argumento area específica el área 0.
R1(config-router)#

16
Configure OSPF mediante el comando ip ospf
Para configurar OSPF directamente en la interfaz, utilice el comando en modo de
configuración ip ospf interface. La sintaxis es la siguiente:
Router(config-if)# ip ospf process-id area area-id
Elimine los comandos de red utilizando la forma no del comando. Luego vaya a
cada interfaz y configure el comando ip ospf
R1 (config-router) # no network 10.10.1.1 0.0.0.0 area 0
R1(config-router)# interface GigabitEthernet 0/0/0
R1 (config-if) # ip ospf 10 área 0
R1(config-if)# interface GigabitEthernet 0/0/1
R1(config-if)# interface Loopback 0
R1(config-if)#

17
Configurar interfaces pasivas
De manera predeterminada, los mensajes OSPF se reenvían por todas las interfaces con
OSPF habilitado. Sin embargo, estos mensajes solo necesitan enviarse por las interfaces
que se conectan a otros routers con OSPF habilitado.
El envío de mensajes innecesarios en una LAN afecta la red de tres maneras:
• Uso ineficaz del ancho de banda -se consume el ancho de banda disponible con el
transporte de mensajes innecesarios.
• Uso ineficaz de los recurso: - Todos los dispositivos en la LAN deben procesar el
mensaje y, finalmente, descartarlo.
• Mayor riesgo de seguridad : sin configuraciones de seguridad OSPF adicionales, los
mensajes OSPF se pueden interceptar con software de detección de paquetes. Las
actualizaciones de routing se pueden modificar y enviar de regreso al router, lo que
daña la tabla de routing con métricas falsas que direccionan erróneamente el tráfico.

18
Configure las interfaces pasivas
• Utilice el comando passive-
interface del modo de
configuración del router para
evitar la transmisión de
mensajes de routing a través
de una interfaz del router y
permitir que se anuncie esa
red a otros routers.
• El comando show ip
protocols se utiliza para
verificar que la interfaz Gigabit
Ethernet es pasiva.

19
Redes OSPF punto a punto Redes
OSPF Punto a Punto
De forma predeterminada, los routers Cisco eligen DR y BDR en las interfaces Ethernet,
incluso si solo hay otro dispositivo en el enlace. Puede verificarlo con el comando show
ip ospf interface . El proceso de elección de DR/ BDR es innecesario ya que solo puede
haber dos routers en la red punto a punto entre R1 y R2. Observe en la salida que el
router ha designado el tipo de red como Broadcast.
R1# show ip ospf interface GigabitEthernet 0/0/0
GigabitEthernet0/0/0 is up, line protocol is up
Internet Address 10.1.1.5/30, Area 0, Attached via Interface Enable
Process ID 10, Router ID 1.1.1.1, Network Type BROADCAST, Cost: 1
Topology-MTID Cost Disabled Shutdown Topology Name
0 1 no no Base
Enabled by interface config, including secondary ip addresses
Transmit Delay is 1 sec, State BDR, Priority 1
Designated Router (ID) 2.2.2.2, Interface address 10.1.1.6
Backup Designated router (ID) 1.1.1.1, Interface address 10.1.1.5
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
oob-resync timeout 40

20
Redes OSPF punto a punto (Cont.)
Para cambiar esto a una red punto a punto, utilice el comando de configuración de
interfaz ip ospf network point-to-point en todas las interfaces en las que desee
deshabilitar el proceso de elección DR/BDR.
R1(config)# interface GigabitEthernet 0/0/0
R1(config-if)# ip ospf network point-to-point
*Jun 6 00:44:05.208: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on
GigabitEthernet0/0/0 from FULL to DOWN, Neighbor Down: Interface down or
detached
*Jun 6 00:44:05.211: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on
GigabitEthernet0/0/0 from LOADING to FULL, Loading Done
R1(config-if)# end
Process ID 10, Router ID 1.1.1.1, Network Type POINT_TO_POINT, Cost: 1

21
Loopbacks y Redes OSPF punto a punto
• Utilice loopbacks para proporcionar interfaces adicionales para una variedad de
propósitos. De forma predeterminada, las interfaces loopback se anuncian como
rutas de host /32.
• Para simular una LAN real, la interfaz de loopback se puede configurar como una red
punto a punto para anunciar la red completa.
• Lo que R2 ve cuando R1 anuncia la interfaz de loopback tal cual:
R2# show ip route | include 10.10.1
O 10.10.1.1/32 [110/2] via 10.1.1.5, 00:03:05, GigabitEthernet0/0/0
• Cambio en la configuración en R1:
R1(config-if)# interface Loopback 0
R1(config-if)# ip ospf network point-to-point
• Resultado en R2:
R2# show ip route | include 10.10.1

22
Redes punto a punto OSPF
Packet Tracer - Configuración OSPFv2 de área única punto a
punto
En esta actividad de Packet Tracer, hará lo siguiente:
• Configure explícitamente los router IDs.
• Configure el comando network en R1 utilizando el wildcard mask basada en la máscara de
subred.
• Configure el comando network en R2 usando el wildcard mask quad-zero.
• Configure el comando ip ospf interface en R3.
• Configure las interfaces pasivas.
• Verifique el funcionamiento de OSPF utilizando los comandos show ip protocols y show ip route
.

23
3. Redes OSPF de acceso
múltiple

24
Redes OSPF multiacceso
Tipos de red OPSF
Otro tipo de red que utiliza OSPF es
la red OSPF multiacceso. Las redes
OSPF multiacceso son únicas, ya
que un router controla la distribución
de los LSA.
El router elegido para este rol debe
ser determinado por el
administrador de red a través de la
configuración adecuada.

25
Redes de multiacceso OSPF
Router designado
• En redes multiacceso, OSPF elige un DR y un BDR. El DR es responsable de
recolectar y distribuir los LSA enviados y recibidos. El DR usa la dirección multicast
de IPv4 224.0.0.5 que está destinada a todos los routers OSPF.
• También se elige un BDR en caso de que falle el DR. El BDR escucha este
intercambio en forma pasiva y mantiene una relación con todos los routers. Si el DR
deja de producir paquetes Hello, el BDR se asciende a sí mismo y asume la función
de DR.
• Todos los demás routers se convierten en DROTHER (un router que no es DR ni
BDR). Los dispositivos de acceso múltiple utilizan la dirección 224.0.0.6 (todos los
routers designados) para enviar paquetes OSPF a DR y BDR. Sólo DR y BDR
escuchan 224.0.0.6.
LSA (Link State Advertisement)

26
Topología de referencia de multiacceso OSPF Networks
• En la topología de acceso múltiple
que se muestra en la figura, hay
tres routers interconectados a
través de una red de acceso
múltiple Ethernet común,
192.168.1.0/24.
• Debido a que los routers están
conectados a través de una red de
acceso múltiple común, OSPF ha
elegido automáticamente un DR y
BDR. R3 ha sido elegido como DR
porque su router ID es 3.3.3.3, que
es la más alta en esta red. El R2 es
el BDR porque tiene el segundo
router ID más alta en la red.

27
Las redes OSPF de acceso múltiple
Verifican las funciones del router OSPF
Para comprobar las funciones del OSPFv2, utilice el comando show ip ospf interface.
El resultado generado por R1 confirma que lo siguiente:
• El R1 no es el DR ni el BDR, sino un DROTHER con una prioridad predeterminada de 1. (Línea 7)
• El DR es el R3 el router ID 3.3.3.3 en la dirección IPv4 192.168.1.3; el BDR es el R2 con el router
ID 2.2.2.2 en la dirección IPv4 192.168.1.2. (Líneas 8 y 9)
• El R1 tiene dos adyacencias: una con el BDR y otra con el DR. (Líneas 20 a 22)
(output omitted)
Transmit Delay is 1 sec, State DROTHER, Priority 1
Backup Designated router (ID) 2.2.2.2, Interface address 192.168.1.2
(output omitted)
Neighbor Count is 2, Adjacent neighbor count is 2
Adjacent with neighbor 2.2.2.2 (Backup Designated Router)
Adjacent with neighbor 3.3.3.3 (Designated Router)
Suppress hello for 0 neighbor(s)
R1#

28
Verifican las funciones del router OSPF (cont.)
El resultado generado por R2 confirma lo siguiente:
• El R2 es el BDR, con una prioridad predeterminada de 1. (Línea 7)
• El R2 tiene dos adyacencias, una con un vecino que tiene el router ID 1.1.1.1 (R1) y la otra con el DR.
(Líneas 20 a 22)
(output omitted)
Transmit Delay is 1 sec, State BDR, Priority 1
Backup Designated Router (ID) 2.2.2.2, Interface address 192.168.1.2
(output omitted)
Adjacent with neighbor 1.1.1.1
Adjacent with neighbor 3.3.3.3 (Designated Router)
R2#

29
Verifican las funciones del router OSPF (cont.)
El resultado generado por R3 confirma lo siguiente:
• El R3 es el DR, con una prioridad predeterminada de 1. (Línea 7)
• El R3 tiene dos adyacencias, una con un vecino que tiene el router ID 1.1.1.1 (R1) y la otra con el BDR.
(Líneas 20 a 22)
(output omitted)
Transmit Delay is 1 sec, State DR, Priority 1
Backup Designated Router (ID) 2.2.2.2, Interface address 192.168.1.2
(output omitted)
Adjacent with neighbor 2.2.2.2 (Backup Designated Router)
R3#

30
Verifique adyacencias DR/BDR
Para comprobar las adyacencias OSPFv2, utilice comando show ip ospf neighbor El
estado de los vecinos en las redes de acceso múltiple puede ser el siguiente:
• FULL/DROTHER - Este es un router DR o BDR que está completamente adyacente con un router
que no sea DR o BDR Estos dos vecinos pueden intercambiar paquetes Hello, actualizaciones,
consultas, respuestas y acuses de recibo.
• FULL/BDR - El router está completamente adyacente con el vecino DR indicado Estos dos
vecinos pueden intercambiar paquetes Hello, actualizaciones, consultas, respuestas y acuses de
recibo.
• FULL/BDR - El router es completamente adyacente con el vecino BDR indicado. Estos dos
vecinos pueden intercambiar paquetes Hello, actualizaciones, consultas, respuestas y acuses de
recibo.
• 2-WAY/DROTHER - El router que no es DR o BDR tiene una relación vecina con otro router no
DR o BDR Estos dos vecinos intercambian paquetes Hello.
En general, el estado normal de un router OSPF es FULL. Si un router está atascado en
otro estado, es un indicio de que existen problemas en la formación de adyacencias. La
única excepción a esto es el estado 2-WAY, que es normal en una red broadcast
multiacceso.

31
verifican adyacencias DR/BDR (Cont.)
El resultado generado por R2 confirma que R2 tiene adyacencias con los siguientes
routers:
• El R1 con el router ID 1.1.1.1 está en estado Full, y su función no es ni DR ni BDR.
• El R3 con el router ID 3.3.3.3 está en estado Full y cumple la función de DR.
R2# show ip ospf neighbor
Neighbor ID Pri State Dead Time Address Interface
1.1.1.1 1 FULL/DROTHER 00:00:31 192.168.1.1 GigabiteThernet0/0/0
3.3.3.3 1 FULL/DR 00:00:34 192.168.1.3 GigabitEthernet0/0/0 R2#

32
Proceso de elección de DR/BDR predeterminado
La decisión de elección del DR y el BDR OSPF se hace según los siguientes criterios, en
orden secuencial:
1. Los routers en la red seleccionan como DR al router con la prioridad de interfaz más
alta. El router con la segunda prioridad de interfaz más alta se elige como BDR.
• La prioridad puede configurarse para que sea cualquier número entre 0 y 255.
• Si el valor de prioridad de la interfaz se establece en 0, esa interfaz no se puede elegir como DR
ni BDR.
• La prioridad predeterminada de las interfaces broadcast de acceso múltiple es 1.
2. Si las prioridades de interfaz son iguales, se elige al router con la ID más alta como
DR. El router con el segundo router ID más alto es el BDR.
• El proceso de elección tiene lugar cuando el primer router con una interfaz habilitada
para OSPF está activo en la red. Si no terminaron de arrancar todos los routers en la
red multiacceso, es posible que un router con un router ID más bajo se convierta en
el DR.
• La adición de un router nuevo no inicia un nuevo proceso de elección.

33
Error y recuperación de DR
Una vez que se elige el DR, permanece como tal hasta que se produce una de las
siguientes situaciones:
• El DR falla.
• El proceso OSPF en el DR falla o se detiene.
• La interfaz multiacceso en el DR falla o se apaga.
Si el DR falla, el BDR se asciende automáticamente a DR. Esto ocurre así incluso si se
agrega otro DROTHER con una prioridad o router ID más alta a la red después de la
elección inicial de DR/BDR. Sin embargo, después del ascenso de un BDR a DR, se lleva
a cabo otra elección de BDR y se elige al DROTHER con la prioridad o la ID de router
más alta como el BDR nuevo.

34
El comando ip ospf priority
• Si las prioridades de interfaz son iguales en todos los routers, se elige al
router con la ID más alta como DR.
• En vez de depender del router ID, es mejor controlar la elección mediante el
establecimiento de prioridades de interfaz. Esto también permite que un
router sea el DR en una red y un DROTHER en otra.
• Para establecer la prioridad de una interfaz, utilice el comando ip ospf
priority value , donde value es de 0 a 255.
• Un valor de 0 no se convierte en DR o BDR.
• Un valor de 1 a 255 en la interfaz hace más probable que el router se convierta en
DR o BDR.

35
Configurar la prioridad OSPF
El ejemplo muestra los comandos que se utilizan para cambiar la prioridad de interfaz R1
G0/0/0 de 1 a 255 y, a continuación, restablecer el proceso OSPF.
R1(config)# interface GigabitEthernet 0/0/0
R1(config-if)# ip ospf priority 255
R1(config-if)# end
R1# clear ip ospf process
Reset ALL OSPF processes? [no]: y
R1# *Jun 5 03:47:41.563: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on
GigabitEthernet0/0/0 from FULL to DOWN, Neighbor Down: Interface down or
detached

36
Packet Tracer - Determinar el DR y BDR
En esta actividad, completará lo siguiente:
• Examine los roles DR y BDR y observe cómo cambian los roles cuando hay un
cambio en la red.
• Modifique la prioridad para controlar los roles y forzar una nueva elección.
• Verifique que los routers estén cumpliendo los roles deseados.

37
4 - Modifique OSPFv2 de
área única

38
Modifique la métrica de costos OSPFv2 de
Cisco OSPF de área única
• Recuerde que un protocolo de enrutamiento utiliza una métrica para determinar la
mejor ruta de un paquete a través de una red. El protocolo OSPF utiliza el costo
como métrica. Un costo más bajo indica un mejor camino.
• El costo de Cisco de una interfaz es inversamente proporcional al ancho de banda de
la interfaz. Por lo tanto, cuanto mayor es el ancho de banda, menor es el costo. La
fórmula que se usa para calcular el costo de OSPF es la siguiente:
Costo = ancho de banda de referencia / ancho de banda de la interfaz
• El ancho de banda de referencia predeterminado es 108 (100,000,000); por lo tanto,
la fórmula es la siguiente:
Costo = 100.000.000 bps/ancho de banda de la interfaz en bps

39
• Debido a que el valor del costo OSPF debe ser un número entero,
las interfaces FastEthernet, Gigabit Ethernet y 10 GigE comparten el
mismo costo. Para corregir esta situación, puede:
• Ajuste el ancho de banda de referencia con el comando auto-cost reference-
bandwidth en cada router OSPF.
• Establezca manualmente el valor de coste OSPF con el comando ip ospf cost en
las interfaces necesarias.

40
Desglose del cálculo de costos.

41
Modificar OSPFv2 de área única
Ajustar el ancho de banda de referencia
• El valor de coste debe ser un entero. Si se calcula un valor menor que un número
entero, OSPF redondea al número entero más cercano. Por lo tanto, el costo OSPF
asignado a una interfaz Gigabit Ethernet con el ancho de banda de referencia
predeterminado de 100.000.000 bps equivaldría a 1, porque el entero más cercano
para 0.1 es 0 en lugar de 1.
Costo = 100.000.000 bps/1.000.000.000 = 1
• Por esta razón, todas las interfaces más rápidas que Fast Ethernet tendrán el mismo
valor de costo de 1 que una interfaz Fast Ethernet.
• Para ayudar a OSPF a determinar la ruta correcta, se debe cambiar el ancho de
banda de referencia a un valor superior a fin de admitir redes con enlaces más
rápidos que 100 Mbps.

42
Ajuste el ancho de banda de referencia
• El cambio del ancho de banda de referencia en realidad no afecta la capacidad de
ancho de banda en el enlace, sino que simplemente afecta el cálculo utilizado para
determinar la métrica.
• Para ajustar el ancho de banda de referencia, use el comando de configuración del
router auto-cost reference-bandwidth Mbps
• Se debe configurar este comando en cada router en el dominio OSPF.
• Observe en el comando que el valor se expresa en Mbps; por lo tanto, para ajustar los costos de
Gigabit Ethernet, utilice el comando auto-cost reference-bandwidth 1000. Para 10 Gigabit
Ethernet, use el comando auto-cost reference-bandwidth 10000.
• Para volver al ancho de banda de referencia predeterminado, use el comando auto-cost
reference-bandwidth 100.
• Otra opción es cambiar el costo en una interfaz específica mediante el comando ip
ospfcost .

43
Ajuste el ancho de banda de referencia (Cont.)
• Cualquiera que sea el método utilizado, es importante aplicar la configuración a todos
los routers en el dominio de enrutamiento OSPF.
• La tabla muestra el costo de OSPF si el ancho de banda de referencia se ajusta para
acomodar enlaces de 10 Gigabit Ethernet. El ancho de banda de referencia debe
ajustarse cada vez que haya enlaces más rápidos que FastEthernet (100 Mbps).
• Utilice el comando show ip ospf interface para verificar el costo de OSPFv2 actual
asignado a una interfaz.

44
OSPF acumula costos
• El costo de una ruta de OSPF
es el valor acumulado desde
un router hasta la red de
destino.
• Suponiendo que el comando
auto-cost reference-
bandwidth 10000 se haya
configurado en los tres
routers, el costo de los
enlaces entre cada router es
ahora 10. Las interfaces de
loopback tienen un costo
predeterminado de 1.

45
OSPF acumula costos (cont.)
• Puede calcular el costo de
cada router para llegar a cada
red.
• Por ejemplo, el costo total de
R1 para alcanzar la red
10.10.2.0/24 es 11. Esto se
debe a que el vínculo al costo
R2 = 10 y el costo
predeterminado del bucle
invertido = 1. 10 + 1 = 11.
• Esto se puede verificar
mediante el comando show
ip route.

46
OSPF acumula costos (cont.)
Verificación del costo acumulado de la ruta a la red 10.10.2.0/24:
R1# show ip route | include 10.10.2.0
R1# show ip route 10.10.2.0
Routing entry for 10.10.2.0/24
Known via "ospf 10", distance 110, metric 11, type intra area
Last update from 10.1.1.6 on GigabitEthernet0/0/0, 01:05:13 ago
Routing Descriptor Blocks:
* 10.1.1.6, from 2.2.2.2, 01:05:13 ago, via GigabitEthernet0/0/0
Route metric is 11, traffic share count is 1
R1#

47
Establecer manualmente el valor de costo OSPF
Las razones para establecer manualmente el valor de costo incluyen:
• Es posible que el Administrador desee influir en la selección de rutas dentro de
OSPF, lo que provoca que se seleccionen rutas diferentes de lo que normalmente
daría costos predeterminados y acumulación de costos.
• Conexiones a equipos de otros proveedores que utilizan una fórmula diferente para
calcular el costo OSPF.
Para cambiar el valor de costo notificado por el router OSPF local a otros
routers OSPF, utilice el comando de configuración de interfaz ip ospf cost
value. R1 (config) # interfaz g0/0/1
R1 (config-if) # ip ospf cost 30
R1 (config-if) # interface lo0
R1 (config-if) # ip ospf cost 10
R1 (config-if) # end
R1#

48
Modifique la conmutación por error de
Prueba OSPFv2 de área única a la ruta de respaldo
¿Qué sucede si el enlace entre R1 y R2 cae? Puede simular esto apagando la interfaz
Gigabit Ethernet 0/0/0 y verificando que la tabla de enrutamiento se actualiza para usar
R3 como router de salto siguiente.
Observe que R1 ahora puede llegar a la red 10.1.1.4/30 a través de R3 con un valor de
costo de 50.
R1# show ip route ospf | begin 10
10.0.0.0/8 is variably subnetted, 8 subnets, 3 masks
R1#

49
Modifique los intervalos de paquetes
Hello OSPFv2 de área única
• Los paquetes Hello OSPFv2 se transmiten a la dirección multicast 224.0.0.5 (todos
los routers OSPF) cada 10 segundos. Este es el valor predeterminado del
temporizador en redes multiacceso y punto a punto.
Nota: Los paquetes Hello no se envían en las interfaces configuradas como pasivas mediante el
comando passive-interface
• El intervalo Dead es el período que el router espera para recibir un paquete Hello
antes de declarar al vecino como inactivo. Si el intervalo Dead caduca antes de que
los routers reciban un paquete Hello, OSPF elimina ese vecino de su base de datos
(LSDB). El router satura la LSDB con información acerca del vecino inactivo por todas
las interfaces con OSPF habilitado. Cisco utiliza un intervalo predeterminado de
cuatro veces el intervalo Hello: Esto es 40 segundos en redes de acceso múltiple y
punto a punto.

50
Intervalos de Hello y Dead
• Los intervalos de Hello y Dead de OSPF pueden configurarse por interfaz.
• Los intervalos de OSPF deben coincidir, de lo contrario, no se crea una adyacencia de
vecino.
• Para verificar los intervalos de la interfaz OSPFv2 configurados actualmente, use el
comando show ip ospf interface. Los intervalos Hello y Dead Gigabit Ethernet 0/0/0
están configurados en los 10 segundos y 40 segundos predeterminados,
respectivamente.
R1# show ip ospf interface g0/0/0
Process ID 10, Router ID 1.1.1.1, Network Type POINT_TO_POINT, Cost: 10
0 10 no no Base
Enabled by interface config, including secondary ip addresses
Transmit Delay is 1 sec, State POINT_TO_POINT
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
oob-resync timeout 40
(output omitted)

51
Intervalos de Hello y Muertos
Utilice el comando show ip ospf neighbor para ver el intervalo Dead contando
atrás desde 40 segundos. De manera predeterminada, este valor se actualiza
cada 10 segundos cuando R1 recibe un Hello del vecino.
3.3.3.3 0 FULL/ - 00:00:35 10.1.1.13 GigabiteThernet0/0/1
2.2.2.2 0 FULL/ - 00:00:31 10.1.1.6 GigabiteThernet0/0/0
R1#

52
Modifique los intervalos OSPFv2
• Quizá se deseen cambiar los temporizadores de OSPF para que los routers detecten
fallas en las redes en menos tiempo. Esto incrementa el tráfico, pero a veces la
necesidad de convergencia rápida es más importante que el tráfico adicional que
genera.
Nota: los intervalos de Hello y Dead predeterminados se basan en prácticas recomendadas y
solo deben alterarse en situaciones excepcionales.
• Los intervalos de Hello y Dead de OSPFv2 pueden modificarse manualmente
mediante los siguientes comandos del modo de configuración de interfaces:
Enrutador(config-if) # ipospf hello-interval segundos
Router(config-if)# ip ospf dead-interval seconds
• Utilice los comandos no ip ospf hello-interval y no ip ospf dead-interval
para restablecer los intervalos al valor predeterminado.

53
Modifique los intervalos OSPFv2 (Cont.)
• En el ejemplo, el intervalo Hello para el enlace entre R1 y R2 se cambia a 5
segundos. Cisco IOS modifica automáticamente el intervalo Dead a cuatro veces el
intervalo Hello. Sin embargo, puede documentar el nuevo intervalo Dead en la
configuración, configurándolo manualmente en 20 segundos, como se muestra.
• Cuando caduca el temporizador Dead en R1, R1 y R2 pierden adyacencia. R1 y R2
deben configurarse con el mismo intervalo Hello. Use el comando show ip ospf
neighbor en el R1 para verificar las adyacencias de vecinos.
R1(config)# interface g0/0/0
R1(config-if)# ip ospf hello-interval 5
R1(config-if)# ip ospf dead-interval 20
R1(config-if)#
*Jun 7 04:56:07.571: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on GigabitEthernet0/0/0
from FULL to DOWN, Neighbor Down: Dead timer expired
R1(config-if)# end
3.3.3.3 0 FULL/ - 00:00:37 10.1.1.13 GigabitEthernet0/0/1
R1#

54
Packet Tracer – Modificación de valores en OSPFv2
Área única
En esta actividad de Packet Tracer, completará los siguientes objetivos:
• Ajuste el ancho de banda de referencia para tener en cuenta velocidades gigabit y
más rápidas
• Modifique el valor de costo OSPF
• Modifique los temporizadores de Hello OSPF
• Verifique que las modificaciones se reflejen con precisión en los routers.

55
5 Propagación de la ruta
predeterminada

56
Propagación de una ruta predeterminada
Para propagar una ruta predeterminada, el router de borde (R2) debe configurarse con lo
siguiente:
• Una ruta estática predeterminada, mediante el comando ip route 0.0.0.0 0.0.0.0 [next-hop-address
| exit-intf]
• El comando de configuración del router default-information originate. Esto ordena al R2 que sea
el origen de la información de la ruta predeterminada y que propague la ruta estática
predeterminada en las actualizaciones OSPF.
En el ejemplo, R2 se configura con un loopback para simular una conexión a Internet. Se
configura una ruta predeterminada y se propaga a todos los demás routers OSPF del
dominio de enrutamiento.
Nota: Al configurar rutas estáticas, se recomienda utilizar la dirección IP de salto siguiente. Sin embargo, al simular
una conexión a Internet, no hay dirección IP de salto siguiente. Por lo tanto, usamos el argumento exit-intf .
R2 (config) # interface lo1
R2 (config-if) # ip address 64.100.0.1 255.255.255.252
R2(config-if)# exit
R2(config)# ip route 0.0.0.0 0.0.0.0 loopback 1
%Default route without gateway, if not a point-to-point interface, may impact performance
R2(config-router)# default-information originate
R2#

57
• Puede verificar la configuración de ruta predeterminada en R2 usando el comando
show ip route También puede verificar que R1 y R3 hayan recibido una ruta
predeterminada.
• Observe que la fuente de ruta en R1 es O*E2, lo que significa que se aprendió
utilizando OSPFv2. El asterisco indica que esa ruta es una buena candidata para la
ruta predeterminada. La designación “E2” indica que se trata de una ruta externa. El
significado de E1 y E2 está fuera del alcance de este módulo.
R2# show ip route | begin Gateway
Gateway of last resort is 0.0.0.0 to network 0.0.0.0
S* 0.0.0.0/0 is directly connected, Loopback1
10.0.0.0/8 is variably subnetted, 9 subnets, 3 masks (output omitted)
R1# show ip route | begin Gateway
Gateway of last resort is 10.1.1.6 to network 0.0.0.0
O*E2 0.0.0/0 [110/1] via 10.1.1.6, 00:11:08, GigabitEthernet0/0/0
10.0.0.0/8 is variably subnetted, 9 subnets, 3 masks
(output omitted)

58
Packet Tracer - Propague una ruta predeterminada en
OSPFv2
En esta actividad de Packet Tracer, completará lo siguiente:
• Propagar una ruta predeterminada
• Parte 2. Verificar la conectividad

59
6 - Verifique OSPFv2 de área
única.

60
Verifique los vecinos de OSPF
Después de configurar OSPFv2 de área única, deberá verificar sus configuraciones. Los
dos comandos siguientes son particularmente útiles para verificar el enrutamiento:
• show ip interface brief - Esto verifica que las interfaces deseadas estén activas con el
direccionamiento IP correcto.
• show ip route- Esto verifica que la tabla de enrutamiento contiene todas las rutas esperadas.
Entre los comandos adicionales para determinar que OSPF funciona como se esperaba
se incluyen los siguientes:
• show ip ospf neighbor
• show ip protocols
• show ip ospf
• show ip ospf interface

61
Verifique los vecinos de OSPF (Cont.)
• Utilice el comando show ip ospf neighbor para verificar que el router haya formado
una adyacencia con los routers vecinos. Si no se muestra el router ID vecino o si este
no se muestra en el estado FULL, los dos routers no formaron una adyacencia
OSPFv2.
Nota: Un router que no sea DR o BDR que tenga una relación de vecino con otro router que no sea
DR o BDR mostrará una adyacencia bidireccional en lugar de completa.
• El siguiente resultado del comando muestra la tabla vecina de R1.
R1#

62
Verifique los vecinos de OSPF (Cont.)
Dos routers pueden no formar una adyacencia OSPFv2 si ocurre lo siguiente:
• Las máscaras de subred no coinciden, esto hace que los routers se encuentren en
redes separadas.
• Los temporizadores de tiempo de Hello y Dead del protocolo OSPFv2 no coinciden.
• Los tipos de redes OSPFv2 no coinciden.
• Falta un comando de red OSPFv2 o es incorrecto.

63
Verifique configuración del protocolo OSPF
El comando show ip
protocols es una forma
rápida de verificar
información vital de
configuración de OSPF,
como se muestra en el
ejemplo del comando. Esto
incluye la ID del proceso
OSPFv2, el router ID, las
interfaces configuradas
explícitamente para anunciar
las rutas OSPF, los vecinos
desde los que el router
recibe actualizaciones y la
distancia administrativa
predeterminada, que es 110
para OSPF.
R1# show ip protocols
*** IP Routing is NSF aware ***
(output omitted)
Routing Protocol is "ospf 10"
Outgoing update filter list for all interfaces is not set
Incoming update filter list for all interfaces is not set
Router ID 1.1.1.1
Number of areas in this router is 1. 1 normal 0 stub 0 nssa
Maximum path: 4
Routing for Networks:
Routing on Interfaces Configured Explicitly (Area 0):
Loopback0
GigabitEthernet0/0/1
GigabitEthernet0/0/0
Routing Information Sources:
Gateway Distance Last Update
3.3.3.3 110 00:09:30
2.2.2.2 110 00:09:58
Distance: (default is 110)
R1#

64
Verifique la información de proceso OSPF
El comando show ip
ospf también se puede
usar para examinar la
ID del proceso OSPFv2
y el router ID, como se
muestra en el siguiente
resultado. Este
comando muestra
información de área
OSPFv2 y la última vez
que se ejecuto el
algoritmo SPF.
R1# show ip ospf
Routing Process "ospf 10" with ID 1.1.1.1
Start time: 00:01:47.390, Time elapsed: 00:12:32.320
(output omitted)
Cisco NSF helper support enabled
Reference bandwidth unit is 10000 mbps
Area BACKBONE(0)
Number of interfaces in this area is 3
Area has no authentication
SPF algorithm last executed 00:11:31.231 ago
SPF algorithm executed 4 times
Area ranges are
Number of LSA 3. Checksum Sum 0x00E77E
Number of opaque link LSA 0. Checksum Sum 0x000000
Number of DCbitless LSA 0 Number of indication LSA 0
Number of DoNotAge LSA 0 Flood list length 0
R1#

65
Verifique la configuración de la interfaz de OSPF
El comando show ip ospf interface proporciona una lista detallada de cada interfaz
habilitada para OSPFv2. Especifique una interfaz para mostrar la configuración de esa
interfaz. Este comando muestra el ID de proceso, el router ID local, el tipo de red, el costo
OSPF, la información de DR y BDR en vínculos de acceso múltiple (no se muestra) y los
vecinos adyacentes.
Process ID 10, Router ID 1.1.1.1, Network Type POINT_TO_POINT,
Cost: 10
<output omitted>
R1#

66
Verifique la configuración de la interfaz de OSPF (Cont.)
Para obtener un resumen rápido de las interfaces habilitadas para OSPFv2, use el
comando show ip ospf interface brief como se muestra en el resultado del comando.
Este comando es útil para ver información importante, incluyendo:
• Las interfaces están participando en OSPF
• Redes que se anuncian (Dirección IP/Máscara)
• Costo de cada enlace
• Estado de la red
• Número de vecinos en cada enlace
R1# show ip ospf interface brief
Interface PID Area IP Address/Mask Cost State Nbrs F/C
Lo0 10 0 10.10.1.1/24 10 P2P 0/0
Gi0/0/1 10 0 10.1.1.14/30 30 P2P 1/1
Gi0/0/0 10 0 10.1.1.5/30 10 P2P 1/1
R1#

67
Packet Tracer - Verifique OSPFv2 de área única
• Identifique y verifique el estado de los vecinos OSPF.
• Determine cómo se están aprendiendo las rutas en la red.
• Explique cómo se determina el estado vecino.
• Examine la configuración para el ID de proceso de OSPF.
• Agregue una nueva LAN a una red OSPF existente y verifique la conectividad.

68
7 - Módulo de práctica y
prueba

69
Módulo de Práctica y Prueba
Packet Tracer - Configuración OSPFv2 de área única
multiacceso
• Implemente el OSPFv2 de área única en redes broadcast de multiacceso de
punto a punto.

70
Laboratorio Reto - Configuración OSPFv2 de área única
En esta práctica de laboratorio se cumplirán los siguientes objetivos:
• Arme la red y configure los ajustes básicos de los dispositivos
• Configure y verifique OSPFv2 de área única para operación básica
• Optimice y verifique la configuración OSPFv2 de área única

71
¿Qué aprendí en este módulo?
• OSPFv2 se habilita con el comandorouter ospf process-id del modo de configuración global. El
valor _process-id_ representa un número entre 1 y 65.535 y lo selecciona el administrador de la
red.
• El router ID de OSPF es un valor de 32 bits, representado como una dirección IPv4. Un router
habilitado para OSPF utiliza el router ID para sincronizar las bases de datos OSPF y participar en
la elección de DR y BDR.
• Los routers Cisco derivan el router ID según uno de los tres criterios, en este orden: 1) El router ID
se configura explícitamente mediante el comando OSPF router-id rid del mode de configuration
del router, 2) el router elige la dirección IPv4 más alta de cualquiera de las interfaces de loopback
configuradas o 3) el router elige la dirección IPv4 activa más alta de cualquiera de sus interfaces
físicas.
• La sintaxis básica del comando network es network network-address wildcard-mask area area id .
Cualquier interfaz de un router que coincida con la dirección de red en el comando network está
habilitada para enviar y recibir paquetes de OSPF.
• Al configurar OSPFv2 de área única, el comando network debe configurarse con el mismo valor
_area-id_ en todos los routers. El wildcard mask suele ser la inversa de la máscara de subred
configurada en esa interfaz, pero también podría ser un wildcard mask cuádruple cero, que
especificaría la interfaz exacta.

72
Práctica del módulo y cuestionario
¿Qué aprendí en este módulo? (Cont.)
• Para configurar OSPF directamente en la interfaz, utilice el comando en modo de configuracion ip ospf
interface La sintaxis es ip ospf process-id area area-id .
• Use el comando del modo de configuración del router passive-interface router para detener la
transmisión de mensajes de enrutamiento a través de una interfaz de router, pero aún así permitir que esa
red se anuncie a otros routers.
• El proceso de elección de DR/ BDR es innecesario ya que solo puede haber dos routers en la red punto a
punto entre R1 y R2. Utilice el comando de configuración de interfaz ip ospf network point-to-point en
todas las interfaces en las que desee deshabilitar el proceso de elección DR/BDR.
• De forma predeterminada, las interfaces loopback se anuncian como rutas de host /32. Para simular una
LAN real, la interfaz Loopback 0 se configura como una red punto a punto.
• Tipos de redes OSPF
• El DR es responsable de recolectar y distribuir las LSA. El DR usa la dirección multicast de IPv4 224.0.0.5
que está destinada a todos los enrutadores OSPF. Si el DR deja de producir paquetes Hello, el BDR se
asciende a sí mismo y asume la función de DR. Todos los otros routers se convierten en DROTHER.
• Los dispositivos de acceso múltiple utilizan la dirección 224.0.0.6 (todos los routers designados) para
enviar paquetes OSPF a DR y BDR. Sólo DR y BDR escuchan 224.0.0.6.
• Para verificar las funciones del router OSPFv2, utilice el comando show ip ospf interface.

73
• Para comprobar las adyacencias OSPFv2, utilice comando show ip ospf neighbor El estado de los
vecinos en las redes de acceso múltiple puede ser: FULL/DROTHER, FULL/DR. FULL/BDR, o 2-
WAY/DROTHER.
• La decisión de elección de DR y BDR OSPF se basa en el router con la prioridad de interfaz más alta
como DR. El router con la segunda prioridad de interfaz más alta se elige como BDR. Si las prioridades de
interfaz son iguales, se elige al router con la ID más alta como DR. El router con el segundo router ID más
alto es el BDR.
• La prioridad puede configurarse para que sea cualquier número entre 0 y 255. Si el valor de prioridad de la
interfaz se establece en 0, esa interfaz no se puede elegir como DR ni BDR. La prioridad predeterminada
de las interfaces broadcast de acceso múltiple es 1.
• Las elecciones OSPF DR y BDR no son preventivas. Si el DR falla, el BDR se asciende automáticamente
a DR.
• Para establecer la prioridad de una interfaz, utilice el comando ip ospf priority value , donde value es de
0 a 255. Si el valor es 0, el router no se convertirá en DR o BDR. Si el valor es de 1 a 255, entonces el
router con el valor de mayor prioridad probablemente se convertirá en DR o BDR en la interfaz.
• El protocolo OSPF utiliza el costo como métrica. Cuando el costo es menor, la ruta es mejor que una con
un costo mayor.
• La fórmula utilizada para calcular el costo de OSPF es: Costo = ancho de banda de referencia / ancho de
banda de la interfaz.

74
• Debido a que el valor del costo OSPF debe ser un número entero, las interfaces FastEthernet,
Gigabit Ethernet y 10 GigE comparten el mismo costo. Para corregir esta situación, puede ajustar
el ancho de banda de referencia con el comando auto-cost reference-bandwidth en cada router
OSPF o establecer manualmente el valor de costo OSPF con el comando ip ospf cost .
• El costo de una ruta de OSPF es el valor acumulado desde un router hasta la red de destino. Los
valores de costo OSPF se pueden manipular para influir en la ruta elegida por OSPF. Para cambiar
el informe de valor de costo del router OSPF local a otros routers OSPF, utilice el comando de
configuración de interfaz ip ospf cost value .
• Si el intervalo Dead caduca antes de que los routers reciban un paquete Hello, OSPF elimina ese
vecino de su base de datos (LSDB). El router satura la LSDB con información acerca del vecino
inactivo por todas las interfaces con OSPF habilitado.
• Cisco utiliza un valor predeterminado de 4 veces el intervalo Hello o 40 segundos en redes
multiacceso y punto a punto. Para verificar los intervalos de la interfaz OSPFv2, use el comando
show ip ospf interface .
• Los intervalos OSPFv2 Hello y Dead pueden modificarse manualmente utilizando los siguientes
comandos del modo de configuración de la interfaz: ip ospf hello-interval and ip ospf dead-
interval.

75

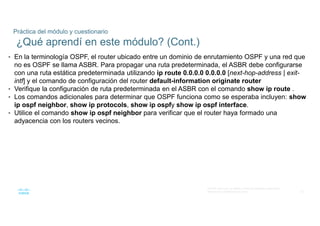

• En la terminología OSPF, el router ubicado entre un dominio de enrutamiento OSPF y una red que
no es OSPF se llama ASBR. Para propagar una ruta predeterminada, el ASBR debe configurarse
con una ruta estática predeterminada utilizando ip route 0.0.0.0 0.0.0.0 [next-hop-address | exit-
intf] y el comando de configuración del router default-information originate router
• Verifique la configuración de ruta predeterminada en el ASBR con el comando show ip route .
• Los comandos adicionales para determinar que OSPF funciona como se esperaba incluyen: show
ip ospf neighbor, show ip protocols, show ip ospfy show ip ospf interface.
• Utilice el comando show ip ospf neighbor para verificar que el router haya formado una
adyacencia con los routers vecinos.

76
Módulo 2: Configuración de OSPFv2 de área única
Nuevos Términos y Comandos
• router ospf process-id
• router ID
• router-id rid
• show ip protocols
• show ip ospf
• network network-address wildcard-mask area area-id
• ip ospf process-id area area-id
• passive interface
• passive-interface intf-id
• show ip ospf interface intf-id
• ip ospf network point-to-point
• host route
• designated router (DR)
• backup designated router (BDR)
• DROTHER
• show ip ospf neighbor
• ip ospf priority
• clear ip ospf process
• metric
• cost
• auto-cost reference-bandwidth Mbps
• ip ospf cost value
• ip ospf hello-interval value
• ip ospf dead-interval value
• default-information originate

2. Configuración OSPF

Más contenido relacionado

La actualidad más candente (20)

Similar a 2. Configuración OSPF (20)

Más de David Narváez (20)

Último (20)

2. Configuración OSPF
