Este documento proporciona instrucciones para modelar piezas mecánicas utilizando SolidWorks. Explica cómo crear un plano de trabajo, modelar piezas base extruidas como eslabones de diferentes longitudes mediante la modificación de una pieza, y usar croquizado en 2D y 3D para crear matrices circulares y lineales.
2 modulo piezas rev01
- 1. 1 Guía SOLIDWORKS® Valencia, 2016ELABORADO POR: ING. JESUS I. GARCIA C.I.V.: 150.961. MOLDEADO DE PIEZAS.
- 3. 3 • Cambio al sistema Británico o Ingles como comúnmente se conoce (pulgadas, libras, segundos, etc): • Abra una pieza nueva.
- 4. 4 • Seleccionar el plano inicial de trabajo en el gestor de diseño:
- 5. 5 0.5 PULG
- 6. 6 Con esto se completa la primera parte del sólido
- 7. 7 • Realizar plano de referencia la cual es una Herramienta en Operaciones “Geometría de Referencia”>>>”Plano”: • El programa le solicitara los datos para complementar la operación.
- 8. 8 • Introduzca los puntos de trabajo para definir el plano:
- 9. 9 0.5 PULG
- 10. 10 PIEZAS ESLABONES PARA MECANISMO DE BARRAS • MODIFICACION DE PIEZAS • EXTRUCCION
- 11. 11 Realizar las siguientes piezas: • Pieza Base. 3mm

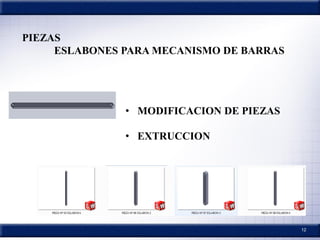

- 12. 12 PIEZAS ESLABONES PARA MECANISMO DE BARRAS • MODIFICACION DE PIEZAS • EXTRUCCION
- 13. 13 Realizar la simetría de los círculos utilizando la línea construcción. Realizar el croquis básico con una línea de construcción. Agregar las relaciones: Acotar entre los centros y borrar línea construcción
- 14. 14 Recortar las líneas sobrantes: Aun el croquis esta indefinido, prolongar líneas. Con esto se completa el croquis: Extruir croquis a 3mm:

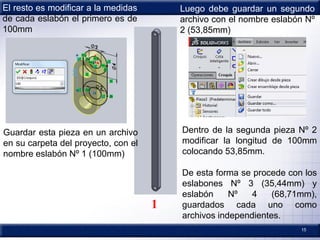

- 15. 15 El resto es modificar a la medidas de cada eslabón el primero es de 100mm 1 Guardar esta pieza en un archivo en su carpeta del proyecto, con el nombre eslabón Nº 1 (100mm) Luego debe guardar un segundo archivo con el nombre eslabón Nº 2 (53,85mm) Dentro de la segunda pieza Nº 2 modificar la longitud de 100mm colocando 53,85mm. De esta forma se procede con los eslabones Nº 3 (35,44mm) y eslabón Nº 4 (68,71mm), guardados cada uno como archivos independientes.

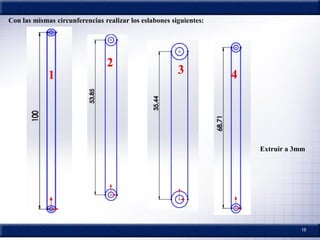

- 16. 16 Extruir a 3mm Con las mismas circunferencias realizar los eslabones siguientes:
- 18. 18 ORIGEN DE LA MATRIZ ENTIDAD PARA MATRIZ
- 19. 19 Definir completamente. Salir del croquis y Extruir
- 22. 22
- 23. 23
- 25. 25 CROQUIZADO EN 3D Herramienta: Tecla Tab para cambiar entre vistas Línea y el uso de girar vistas Dimensiones:

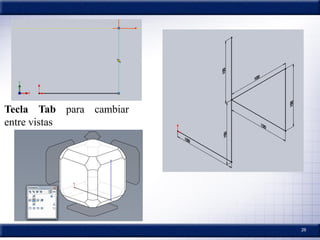

- 26. 26 Tecla Tab para cambiar entre vistas
- 27. 27 Activar la vista lateral y modificar su área Croquizar un circulo: En una vista:
- 28. 28 Piezas Maciza
- 29. 29 Piezas hueca Modificar el croquis Cerrar el croquis.
