- 1. 1 SOLIDWORKSValencia, 2016Ing. Jesús I. García. C.I.V. 150.961. DIBUJOS PARA DISEÑO. Guía SOLIDWORKS®
- 3. 3 • Crear planos 2D de las piezas y ensambles previamente diseñados. El Modulo Dibujo permite crear lo planos de los modelos de piezas y ensambles de forma automática. • Presentar las vistas 3D o proyecciones ortogonales (alzado, planta y perfil), vistas de detalle, vistas de cortes, vistas auxiliares y otros tipos de vistas y anotaciones que facilitan la comunicación entre la oficina de diseño y la fabricación de los productos.
- 4. 4 • Las cotas dimensionales y angulares se acompañan con tolerancias de forma, rugosidad, simbología de soldadura, entre otras especificaciones necesarias. • La gestión de capas, empleo de los formatos de dibujo, tipos de línea, la fácil impresión de los planos junto con la comunicación con otras aplicaciones CAD como por ejemplo AutoCAD, son otras de las aplicaciones para la Ingeniería del Diseño.
- 5. 5 • Documentos nuevos de Dibujo. (.SLDDRW).
- 6. 6 • Doblado de Planos:
- 8. 8 • Cambiar la configuración del formato de dibujo: • Creación de hojas de dibujo:
- 10. 10 Vista del modelo: 1.- Tildar varias vistas. 2.- Clip sobre las vistas que quiere presentar en el plano. En el plano: Las vistas estándar dependen de los planos empleados en la creación de los croquis del modelo 3D Nota: Para colocar en el plano también se puede arrastrar desde la carpeta del directorio del proyecto
- 11. 11 Selección de la escala: Selección de las cotas del diseño: Estructura del Gestor de diseño:
- 12. 12 Vista Proyectada: Seleccione la vista a partir de la cual se obtendrá la vista proyectada Ubique la ventana: • Tilde Flecha: • Utilizar escala distinta: Ortogonal a partir de otra ya existente.
- 13. 13 Vista Auxiliar: Se debe tener cada vista ordenada en el área del dibujo. Para esto debe mover por ventana cada uno hasta encontrar el mejor arreglo. Alguna de la cara del modelo que sea oblicua (no paralelas) respecto al plano de proyección.
- 14. 14 Vista de detalle: Permite mostrar, mediante una nueva vista, una parte del modelo a mayor escala, mostrando detalles importantes. Realice el circulo donde se detallara la vista.
- 15. 15 Se puede usar cualquier croquis para mostrar el detalle: Cuando ya tenga el croquis aplique vista de detalle. Coloque la vista en el área de diseño:
- 16. 16 Realizar un corte del modelo para eliminar parte del mismo para visualizar detalles internos. Vista de Sección:
- 17. 17 Realizar un corte del modelo en diferentes planos. 1 2 3
- 18. 18 Vista de Sección Parcial: Visualizar los detalles internos de un modelo por la eliminación parcial de material hasta la profundidad especificada. El cursor pasara a ser un Spline. Especificar la profundidad Especificar una nueva profundidad <75mm>
- 19. 19 Recortar Vista: Permite recortar vistas para eliminar aquella parte no deseada de la misma Croquice una sección cerrada (circulo, spline, otros) Aplique Recorte de vista.

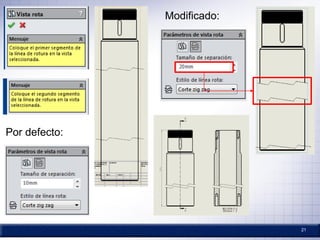

- 20. 20 Vista Rotura: Se emplea para cortar o interrumpir los modelos largos de sección uniformes que por sus dimensiones, solo permiten representase con escalas pequeñas Con una escala 1:2. Seleccionar Rotura.
- 22. 22 Vista de posición alternativa: Permite insertar una o varias vistas con la posición alternativa de los elementos que conforman un ensamble. Su utilidad es indicar, en una única vista, los rangos máximos y mínimos de movimientos del ensamble y dar a conocer sus grados de libertad. Clip sobre la pieza (en cualquiera de sus vistas) Se abrirá el modulo ensamble:

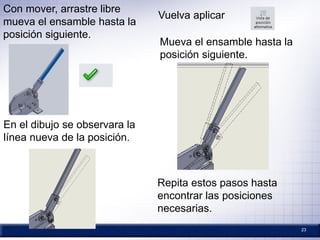

- 23. 23 Con mover, arrastre libre mueva el ensamble hasta la posición siguiente. En el dibujo se observara la línea nueva de la posición. Vuelva aplicar Mueva el ensamble hasta la posición siguiente. Repita estos pasos hasta encontrar las posiciones necesarias.
- 24. 24 Fin del ejercicio. Guarde los archivos. Cierre los archivos.
- 25. 25 Bibliografía: • El Gran Libro de SolidWorks, Office Profesional, Sergio Gómez González, Ediciones Técnicas Marcombo, Decima Cuarta reimpresión. Febrero 2007. • Giesecke, Frederick E.; y cols. “Dibujo y Comunicación Gráfica”. 3ª ed. Pearson Educación, México, 2006. • Taller de presentaciones de Planos Mecánicos. Ingeniero Guillermo Bavaresco. 2016. IUP Santiago Mariño. • Presentación de Dibujo Mecánico. Ingeniero Simón Carrasco. Universidad de Carabobo. 2009.
