2011.022

4-1-2011
ING. JUAN REYES AQUINO
TESOEM PRACTICAS DE LABORATORIO (AUTOCAD)

DIBUJO ASISTIDO POR COMPUTADORA Página 1
TECNOLÓGICO DE ESTUDIOS SUPERIORES
DEL ORIENTE DEL ESTADO DE MÉXICO
DIVISIÓN DE INGENIERÍA INDUSTRIAL
MANUAL DE PRÁCTICAS
AUTOCAD
PRESENTA:
LOS REYES, LA PAZ, ESTADO DE MÉXICO, 2010.

INTRODUCCIÓN
Desde tiempos ancestrales el hombre ha tenido la necesidad de representar todo lo que
está a su alrededor, encontrando para ello en el dibujo un medio para plasmar sus deseos
e inquietudes. Los primeros dibujos fueron las famosas pinturas del Paleolítico Superior,
hace más de 35.000 años, cuando el Homo sapiens representaba sobre las superficies
rocosas de las cuevas o sobre la piel de los abrigos, animales que cazaba. Un ejemplo de
esta manifestación artística lo encontramos en las pinturas rupestres de las cuevas de
Altamira, en Cantabria y en el caso de México en baja california.
Posteriormente los Egipcios supieron valerse de los llamados papiros para mostrar por
medio de este desde de construcción y el mismo para detallar el arte para decorar las
construcciones más imponentes de la historia; las pirámides. Había pasado miles de años
y el dibujo había evolucionado substancialmente. Se había pasado de la composición
montonal y estática de la prehistoria al equilibrio, minuciosidad y colorido de las
representaciones teológicas en templos y santuarios. Ahora hacía falta detallar la figura
de los dioses para agradecerles la esplendor del imperio egipcio.
Posteriormente los griegos y los romanos echaron mano de este para mostrar al mundo la
importancia del dibujo que llamaremos hasta este momento de tipo artístico.
Al llegar la edad Media (aproximadamente el siglo VII) se lleva a cabo una transformación
se vuelven expertos en la pintura de cuerpos, rostros y buscan plasmar detalles en su
trazos se impregna de color el arte. Ya avanzada en la Italia gótica se emplea mucho el
aspecto de técnicas de dibujo que muchas hoy se emplean en nuestros días.
Así pues en los años de la revolución industrial se en marca la importancia del dibujo que
se mostrara en este trabajo, el dibujo técnico. Pues con la creación de maquinaria se tuvo
que desarrollar la forma de como plasmar en papel, para posteriormente fabricar las
piezas rotas, o gastadas del proceso de manufactura que se iniciaba.
Los Ingenieros en la actualidad necesitan constantemente de la representación gráfica
para sus proyectos, por lo que urge el uso de software de diseño de Ingeniería que
permita facilitar el trabajo que día a día se implementa dentro de la industria.
Permitamos a si pues crear gentes con ideas a implementar dentro de nuestro mercado
laborar que desarrollen sus capacidades a través del software de AutoCAD.

PRESENTACIÓN:
Este Manual de Prácticas de AUTOCAD, es una publicación realizada por el Tecnológico
del Oriente del Estado de México dirigida a los estudiantes que cursan la Carrera de
Ingeniería Industrial como parte de aprendizaje para el ámbito laboral.
Esta integrado por diez prácticas pertenecientes a la asignatura de Dibujo Industrial. Tiene
como objetivo apoyarte en la realización ejercicios propuestos para ser utilizando el
análisis y desarrollo del software de diseño asistido por computadora.
La utilización de este Manual de prácticas, te permitirá aplicar los aprendizajes revisados
en la asignatura previamente.
Para facilitar el estudio de este Manual, deberás tener en cuenta:
- Revisar y tomar en cuenta las Consideraciones Generales de Prevención y
Seguridad en el Laboratorio de Computo de la institución e indicadas al inicio
del Manual, así como las medidas de prevención y seguridad específicas de
cada práctica señaladas en cada una de ellas.
- Revisar los contenidos enmarcados en el apartado de “Conceptos
antecedentes” previamente,
- Resolver las Actividades que se presentan al final de cada práctica.
- Seguir los procedimientos tal y como se presentan en este Manual.
Agradecemos de antemano la utilización de este material, esperando que te sea de gran
apoyo.

CONSIDERACIONES GENERALES DE PREVENCION
Y SEGURIDAD EN EL LABORATORIO DE CÓMPUTO
Todas las actividades realizadas por el ser humano requieren ser desempeñadas con
responsabilidad y entusiasmo; el grado de responsabilidad está delimitado entre otras
cosas por las características de la propia actividad, de tal manera que su desempeño no
implique un riesgo en cuanto a la seguridad de la o las personas que intervienen en ella.
Por tal motivo, dadas las características de las actividades que se efectúan en los
laboratorios, se te pide que tomes en consideración las siguientes medidas:
1. El laboratorio debe estar limpio tanto en la realización de la práctica como al final de
ésta.
2. Debes guardar orden y disciplina dentro del laboratorio para evitar accidentes en el
mismo.
3. Revisa que el área de trabajo se encuentre en condiciones de limpieza antes de
iniciar la práctica.
4. Debes manejar una higiene personal antes, durante y después de la práctica, ya que
de no hacerlo, se podrán ver afectados los resultados del análisis
5. Queda prohibido fumar, consumir alimentos o bebidas, el uso de lentes de contacto y
de zapatos abiertos (tipo huarache). Asimismo, en el caso de las mujeres se
recomienda vestirse con pantalón, si se utiliza falda, no se deben usar medias de
nylon.
6. El material y equipo a utilizar debes tenerlo limpio antes de iniciar la práctica.
7. Las puertas de acceso y salidas de emergencia deberán estar siempre libres de
obstáculos, accesibles de ser utilizadas en cualquier eventualidad.

CONTENIDO
.
PRACTICA NO. 1 INTRODUCCIÓN AL LENGUAJE GRÁFICO
PRACTICA NO.2 ENTORNO, UTILIDADES, FORMAS DE SELECCIÓN Y
ÓRDENES DE DIBUJO
PRACTICA NO.3 FORMAS GEOMÉTRICAS BASICAS
PRACTICA NO.4 UTILIZACIÓN DE ORDENES DE MODIFICACIÓN
PRACTICA NO.5 COMANDOS DE ESTRECHAR Y ALARGAR
PRACTICA NO.6 “TEXTOS, PROPIEDADES, CAPAS Y SOMBREADOS
PRACTICA NO.7 LAYERS

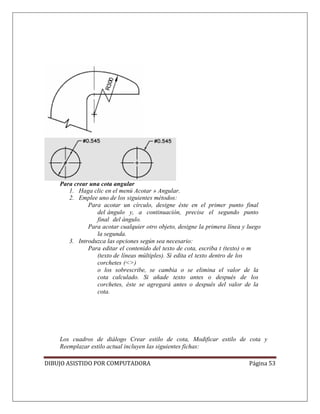

PRACTICA NO.8 “DIMENSIONADO”
PRACTICA NO.9 “DIBUJOS ISOMÉTRICOS”
PRACTICA NO.10 “MULTILINEAS”

Practica No. 1
INTRODUCCIÓN AL LENGUAJE GRÁFICO
OBJETIVO
DESARROLLAR LOS CONCEPTOS APLICADOS AL DIBUJO COMO MEDIO DE EXPRESIÓN Y SU
COMPARATIVA
CONCEPTOS ANTECEDENTES
• Dibujo artístico.
PEDIR A LOS ALUMNOS DESARROLLEN LOS SIGUIENTES TEMAS, QUE SON LOS DIFERENTES
TIPOS DE DIBUJO. PARA ASÍ COMPRENDER LA IMPORTANCIA DEL DIBUJO TÉCNICO EN
NUESTROS DÍAS.
• Dibujo científico.
• Diseño gráfico.
• Dibujo técnico.
• Diseño industrial.
• Dibujo arquitectónico.
• Dibujo cartográfico.
• Dibujo Asistido por Computadora.
• Software aplicados al CAD
• Pinzaron, Rotatorio, marcadores,
MATERIALES MAQUINARIA Y EQUIPO
• Diferenciar y apreciar como elemento enriquecedor la amplia selección que se establece dentro
del lenguaje gráfico.
PROCEDIMIENTO
• Reconocimiento del enriquecimiento cultural que supone la simbiosis entre arte y geometría.
• Entender el uso que se hace del lenguaje gráfico y la necesidad que del mismo se tiene.
• Determinar la función que distintas formas poligonales fundamentales ejercen en el lenguaje
gráfico universal.
• Analizar la influencia de las formas geométricas en el arte contemporáneo.

REPORTE.
Realizar Grupos de trabajo para realizar la presentación de cada uno del concepto referente al
terminar la practica.

2. ENTORNO, UTILIDADES, FORMAS DE SELECCIÓN
Y ÓRDENES DE DIBUJO
OBJETIVOS
Familiarizarse con el entorno de Software AutoCAD. Desarrollar conocimientos
en procedimientos para ingresar órdenes, entrada de datos. Ayudas al
dibujar: Limits, Units, Grid, Snap y Ortho. Modos de referencia y de selección.
Órdenes de visualización: Zoom y Pan.Ordenes de dibujo: Line, Rectangle,
Circle, Arc, Elipse, Polygon, Point, Polyline.
Barra de menú.- barra horizontal en donde se encuentra las opciones:
File, Edit, View, Insert, Etc. Obsérvese la figura siguiente:
CONCEPTOS
Barra de
Menú
• Barra de Herramientas Estándar.- Barra que se encuentra después de la
barra del menú, en esta barra se encuentran íconos como: New,
Open, Save, Etc. Obsérvese la figura siguiente.

Área de trabajo.- Es el área de mayores dimensiones, por defecto es de
color negro y que es sujeta a variación del color del fondo
también conocida como área gráfica. En esta área se lleva a cabo
el dibujo y modificación de las entidades. Obsérvese la figura
siguiente:
Icono de coordenada.- Nos indica en que coordenadas se está trabajando
Área de trabajo

Acceso a las órdenes de Autocad.- Hay tres maneras para empezar a
trabajar:
• Barra de herramientas
• Barra de menú
• Ventana de comandos
Barra de herramientas del Autocad
Las barras de herramientas generalmente tiene el mismo nombre que
los menús o que algunas de sus opciones, así por ejemplo existe
una barra llamada draw, modify, dimensión, etc. Se activa cualquiera
de las órdenes
a través de los íconos de las barras. Véase la siguiente figura.

Para activar las barras de herramientas:
•Hacer click derecho sobre una espacio libre donde están dispuestas las
barras de herramientas.
• Luego ir a la opción ACAD, y se desplegará una serie de barras de herramientas teniendo la posibilidad
de elegir la que se desee
Barra de Menú
Permite acceder a las diferentes opciones, Se debe hacer clic en la
opción del menú que desea (File, edit, view, insert, format, tools,
draw, etc) y veremos desplegar un conjunto de opciones las cuales
también son sujeto de selección. Observe la figura siguiente:

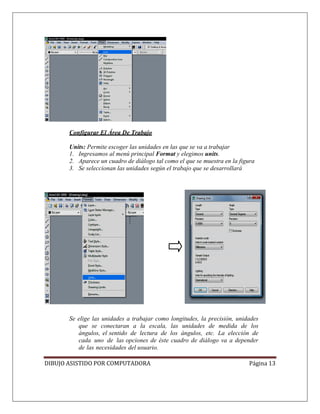

Configurar El Área De Trabajo
Units: Permite escoger las unidades en las que se va a trabajar
1. Ingresamos al menú principal Format y elegimos units.
2. Aparece un cuadro de diálogo tal como el que se muestra en la figura
3. Se seleccionan las unidades según el trabajo que se desarrollará
Se elige las unidades a trabajar como longitudes, la precisión, unidades
que se conectaran a la escala, las unidades de medida de los
ángulos, el sentido de lectura de los ángulos, etc. La elección de
cada uno de las opciones de éste cuadro de diálogo va a depender
de las necesidades del usuario.

Limits: Permite definir los límites de la hoja
1. Ingresamos al menú principal Format y elegimos limits
2. En la ventana de diálogo piden coordenadas de la esquina
inferior izquierda ingresamos (0,0) origen
3. luego la esquina superior opuesta e ingresamos cualquier coordenada, pero usualmente se
ingresa (210,297) que corresponde al formato de hoja A4 en posición vertical
Grid: sirve para dibujar una rejilla de puntos que permitirán guiarte para el
dibujo que se está realizando.
1. En la barra de estado se hace click derecho sobre grid luego click derecho
en Settings, y obtendremos un cuadro de diálogo como el que se
observa en la figura.
2. de la opciones elegimos un intervalo cualquiera (10) para el caso
del sistema decimal.
3. Para hacer las modificaciones del snap podemos hacer las variaciones en
el mismo cuadro de diálogo que se muestra.
Snap: sirve para desplazar el cursor solo en los puntos del grid.
Ortho: sirve para desplazar el cursor en líneas horizontales y verticales.
Existen algunas teclas abreviadas para activar/desactivar tanto el Grid, Snap
como Ortho, que son f7, f9 y f8 respetivamente

Osnap: modos de referencia sirve para dibujar una entidad con mayor precisión ya que cuando se
necesita tomar un punto específico de otra entidad. Autocad cuenta con los modos de referencia
como: endpoint, midpoint, perpendicular, tang, center, node, etc. Podemos accesar a ellos haciendo
click derecho sobre la barra de estado en el ícono Osnap, haciendo click derecho en Settings
Computadora (Software Autocad)
Dibujo o ejercicio a realizar
Lápiz, Calculadora
PROCEDIMIENTO
El alumno realizara el siguiente ejercicio, para conocer el ambiente grafico de AUTOCAD
Al estar utilizando el sistema de coordenadas, el cual puede utilizarse en dos estilos diferentes:
a. Coordenadas Cartesianas: este estilo es el universal y se basa en los ejes (x,y)
• Coordenada Cartesiana Absoluta: (4,6)(5,-2)(-9,21)
• Coordenada Cartesiana Relativa: (@3,4) (@5-,9) (@-18,10)
• Obsérvese su uso en ejemplo que muestra la figura

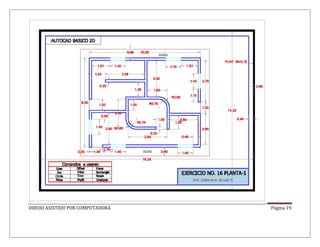

Ejercicio: Realizar los siguiente dibujo de una casa utilizando coordenadas
cartesianas absolutas, cartesianas relativas y polares incrementales.

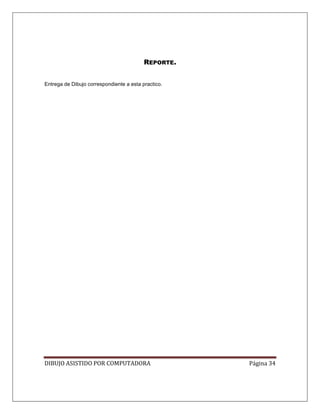

REPORTE.
Los Alumnos entregaran dicho Dibujo, en Formato carta para revisión de cotas y dimensiones
realizadas en este trabajo. Se podrá hacer uso de los anexos de este manual .

3. FORMAS GEOMETRICAS BASICAS
OBJETIVO
DESARROLLAR LAS FORMAS GEOMÉTRICAS DENTRO DEL SOFTWARE AUTOCAD,
Rectangle: se necesita de dos puntos para dibujar un rectángulo, estas
son esquinas opuestas.
1. Activar la orden rectangle
2. Especifica primer punto: specify first corner point or [chamfer /elevation/
fillet/ thickness /width] escribir una coordenada o hacer clic.
3. Luego se solicita el segundo punto para el rectángulo specify other
corner point, la otra coordenada y listo.
Obsérvese las figuras siguientes:
Circle: Esta orden de dibujo tiene diversas alternativas, la más utilizada

solamente necesita centro y radio, para dibujar el círculo.
1. Ingresa a activar la opción circle haciendo uso de cualquiera de la
tres posibilidades para activar las órdenes.
2. Si activamos la orden a través del teclado o a través de los íconos
de la barra de dibujo, el comando solicita que se ingrese el punto
central para círculo o [3P/2P/Ttr (Tan, tan, radio)], tal como se ve en
la figura.
Arc: Puede crear arcos de varias maneras. Con la excepción del primer método,
los arcos se dibujan en sentido contrario a las agujas del reloj desde el
punto inicial al punto final.
Al activar la orden Arc a través del menú principal podemos tener acceso a
todas las posibilidades que el software presenta para la ejecución del mismo,
el usuario debe hacer uso de ellas de acuerdo a las necesidades que éste
tenga:

• Dibujo de arcos especificando tres puntos
Puede dibujar un arco especificando tres puntos. En el ejemplo siguiente,
el punto inicial del arco se fuerza al punto final de una línea. El
segundo punto del arco se fuerza al círculo medio de la ilustración.
• Dibujo de arcos especificando el inicio, el centro y el fin
Cuando conoce el punto inicial, el punto central y el punto final,
puede dibujar un arco especificando primero el punto inicial o el punto
central.
El punto central es el centro de un círculo del que el arco forma parte.

Elipse: La forma de una elipse viene determinada por dos ejes que
definen de diámetro mayor y el diámetro menor. El eje más largo se
denomina eje mayor, mientras que el más corto recibe el nombre de eje
menor.
1. ingresa elipse
2. ingresamos punto final de eje de elipse: 50
3. otro punto final: 20
4. distancia de otro eje: 25
Polygon: Puede crear rectángulos y polígonos regulares de una forma rápida. La
creación de polígonos es una forma sencilla de dibujar triángulos,
cuadrados, pentágonos, hexágonos y otras figuras equiláteras.
1. Activamos la orden polygon a través de cualquiera de las
posibilidades existente el ordenador solicitará el número de lados del
polígono.
2. luego precisa el centro de polígono o [Lado]: 7
3. elegimos una opción [Inscrito en el círculo/Circunscrito alrededor
del círculo] <I>: i
4. Precise radio de círculo con herramientas auxiliares para
encontrar puntos específicos con intersecciones,
punto medio, etc. O con
coordenadas. Véase la figura siguiente:

Polyline: Objeto compuesto por uno o varios segmentos de línea conectados o de
arcos circulares tratados como si fueran un solo objeto.
1. Activar Polyline
2. Indicar primer punto: specify first corner point, siguiendo las indicaciones de la

Lápiz, Calculadora
Desarrollar La Siguiente Figura utilizando los comandos de circulo, rectángulo,
etc
PROCEDIMIENTO

REPORTE.
Entrega de Dibujo correspondiente a la práctica se puede utilizar los anexos si se considera que el
dibujo no es el acto para que realice el grupo.

4. “UTILIZACIÓN DE ORDENES DE MODIFICACIÓN”
OBJETIVO
ÓRDENES DE MODIFICACIÓN: ERASE, MOVE, COPY, ROTATE, SCALE, MIRROR,ARRAY, TRIM,
BREAK, EXTEND, FILLET, CHAMFER, OFFSET, EXPLODE, UNDO, DENTRO DEL SOFTWARE
AUTOCAD
Las herramientas tienen su propia barra y su propio Menú, las herramientas
que veremos son:
• Erase: Puede borrar objetos del dibujo a través de diversos métodos.
• Puede borrarlos mediante Erase, haciendo uso del comando a
través de las tres posibilidades de acceder a las órdenes de
autocad.
• Puede designarlos a través de pinzamientos y cortarlos en el
Portapapeles mediante CTRL+X.
• Puede designarlos y pulsar la tecla Supr.
1. Seleccionamos erase
2. Luego seleccione el objeto a borrar
3. Pulse INTRO cuando haya acabado.

Move: Puede desplazar objetos a una distancia y dirección
determinadas de los originales.

1. Haga clic en el menú Modificar » Move.
2. Seleccione los objetos que desee desplazar.
3. Precise un punto base para el desplazamiento.
4. Designe un nuevo punto de ubicación del objeto seleccionado.
Los objetos designados se desplazan a la nueva posición, que
viene determinada por la distancia y la dirección entre los puntos
primero y segundo.
• Copy: Puede duplicar objetos a una distancia y dirección determinadas de
los
originales.
Los dos puntos precisados definen un vector que indica la distancia y
la dirección a la que deben desplazarse los objetos copiados.
Si pulsa INTRO en la solicitud del segundo punto, el primer punto se
interpretará como un desplazamiento X,Y,Z relativo. Por ejemplo, si
precisa 2,3 como punto base y pulsa INTRO en la siguiente solicitud, los
objetos se copian 2 unidades en la dirección X y 3 unidades en la
dirección Y desde su posición actual. El comando COPIA se repite para
mayor comodidad. Para salir del comando, pulse INTRO.
1. Seleccione Copy.
2. Designe los objetos que desee copiar.
3. Precise punto base o [Desplazamiento]
4. Precise segundo punto o [Salir/Deshacer] y luego Pulse INTRO.

Copia Unitaria
1. Commando: Copy
2. Select object: {selecciones los objetos que desea copiar}, luego Intro
3. Specify base point or [Displacement/mOde] <Displacement>: P1.
4. Specify second point of displacement or <use first point as
displacement>: P2, luego Intro.
Copia Múltiple
1. Commando: Copy
2. Select object: {selecciones los objetos que desea copiar}, luego Intro
3. Specify base point or [Displacement/mOde] <Displacement>: P1.
4. Specify second point of displacement or <use first point as
displacement>: P2
5. Specify second point or [Undo/Exit] <Exit>: P3
6. Specify second point or [Undo/Exit] <Exit>: P4
7. Si se desea concluir con la orden E, luego Intro.
Rotate: Los objetos incluidos en un dibujo se pueden girar alrededor de un
punto base especificada.
1. Haga clic en el menú Modificar » Rotate.
2. Designe el objeto que desee girar.
3. Especifique el punto base de la rotación.
4. Realice una de las siguientes acciones:
 Indique in ángulo de rotación.

 Arrastre el objeto en torno a su punto base y especifique
la posición del punto hacia la que desea que gire el objeto.
 Escriba c para crear una copia de los objetos designados.
 Escriba r para girar los objetos designados desde un ángulo
de referencia especificado hasta un ángulo absoluto.
• Scale: Mediante escala, puede hacer que el tamaño de un objeto
aumente o disminuya de manera uniforme. Para atribuir una escala
a un objeto, debe precisar un punto base y un factor de escala.
También puede especificar la longitud que se debe usar como factor
de escala en función de las unidades de dibujo actuales.
Array (matriz): Permite crear una copia múltiple al mismo tiempo de un
objeto.este proceso de copia puede ser rectangular (filas y/o
columnas)

Creación de Array polar (alrededor de un circulo imaginario o real)
Al crear una matriz polar, dicha matriz se dibuja en el sentido de
las agujas del reloj o en el contrario, según introduzca un valor
negativo o positivo para los grados cubiertos.

Trim: realiza corte de líneas basándose en otras líneas u otros cortes
Para recortar objetos
1. Haga clic en el menú Modificar » Trim.
2. presionar click derecho en cualquier parte de la hoja.
3. selecciona los segmentos que desees recortar (segmentos 1,2,3,4,5).
Otra forma es:
Break at point: esta herramienta permite cortar una línea o arco a una
distancia determinada. Para lograr esta operación se realiza
lo siguiente:
1. seleccionar break at point
2. seleccionar el objeto
3. seleccionar el punto donde se realizara el corte.
• Break: sirve para quitar parte de un objeto, puede partir:
líneas, círculos, arcos, polilíneas, elipses, splines, xlines, rayos.

Fillet (empalme): Un empalme conecta dos objetos mediante un arco
que es tangente a los objetos y tiene un radio determinado.
Una esquina interior se denomina empalme y una esquina exterior se denomina
redondeo. Ambas se pueden crear utilizando el comando empalme.
Puede empalmar: arcos, círculos, elipses y arcos elípticos, líneas,
polilíneas, Rayos, splines, líneas auxiliares, 3D (sólidos).
Para definir el radio del empalme
1. Haga clic en el menú Modificar » Empalme.
2. Escriba ra (Radio).
3. Defina el radio del empalme.
4. Designe los objetos que desee empalmar.
Para empalmar dos segmentos de línea
2. Designe la primera línea.
3. Designe la segunda línea.
Para empalmar un objeto sin recortarlo
2. Si fuese necesario, escriba r (Recortar). Escriba d (Desactivar recortar).
3. Designe los objetos que desee empalmar.
• Chamfer: Un chaflán conecta dos objetos con una línea en
ángulo. Normalmente se utiliza para representar un borde
biselado en una esquina.

Puede achaflanar: líneas, polilíneas, Rayos, líneas auxiliares, 3D
(sólidos)
Se puede utilizar CHAFLAN para biselar todas las esquinas de una polilínea mediante un único comando
Lápiz, Calculadora

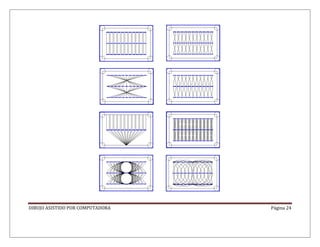

Desarrollar La Siguiente Figura
PROCEDIMIENTO

REPORTE.
Entrega de Dibujo correspondiente a esta practico.

5. COMANDOS DE ESTRECHAR Y ALARGAR
OBJETIVO
ÓRDENES DE MODIFICACIÓN DE ALARGAR Y ESTRECHAR, DENTRO DEL SOFTWARE AUTOCAD
Strech: Puede volver a ubicar los puntos finales de los objetos que se
encuentran a lo largo o dentro de una ventana de designación
de captura.
 Los objetos incluidos parcialmente en una ventana de captura
se alargarán.
 Los objetos que no estén totalmente incluidos en una
ventana de captura, o que se designen individualmente, se
desplazarán en lugar de alargarse

Para estirar un objeto
1. Haga clic en el menú Modificar » Estirar.
2. Designe el objeto utilizando una ventana de captura.
La ventana de captura debe incluir al menos un vértice o punto final.
3. Realice una de las siguientes acciones:
 Indique el desplazamiento en forma de coordenadas
cartesianas, polares, cilíndricas o esféricas. No escriba una
arroba (@) porque ya se espera que sean coordenadas
relativas. Pulse INTRO en la solicitud del segundo punto de
desplazamiento.
 Precise el punto base para el estiramiento y, a
continuación, especifique un segundo punto para determinar
la distancia y la dirección.
Cualquier objeto que tenga al menos un vértice o punto final dentro de
la ventana de captura se estirará. Cualquier objeto que se
encuentre totalmente dentro de la ventana de captura, o que se
seleccione individualmente, se desplazará sin estirarse.

• Explode: divide un objeto compuesto por aquellos objetos que lo
componen, se pueden descomponer en sólidos 3D, bloques,
cuerpos, cotas, multilíneas, mallas, polilíneas y regiones.
Para lograr esta operación se realiza lo siguiente:
1. seleccionar la herramienta explode
2. seleccionar los objetos a dividir y presione enter.
Lápiz, Calculadora
PROCEDIMIENTO

6. “TEXTOS, PROPIEDADES, CAPAS Y SOMBREADOS”
OBJETIVOS
• Estilo de texto (Text Style)
• Textos de líneas simples (Dtext).
• Textos de líneas múltiples (Mtext).
• Propiedades: colores, tipos de líneas y creación de capas.
• Control de propiedades de capas.
• Sombreados con hatch
Estilo de texto: Los estilos empleados para textos de una línea son los
mismos que los utilizados para textos de líneas múltiples. Al crear
texto, puede asignarle un estilo existente o crear un estilo de texto, para
definir nuevos estilos de texto se debe acceder Format>Text Style y se
mostrará el siguiente cuadro de diálogo:

Para crear el estilo de texto:
• En el cuadro de diálogo activar new, dar el nombre, luego Ok
• Aparece en Style el nombre del estilo que se crea además de los
estilos existentes. Puede seleccionar el estilo de texto que desee.
• Delete: borra el estilo seleccionado en la lista. No debe haber ningún
texto creado con ese estilo de los contrario aparecerá un error.

Orden “pol”
Dibuja polilíneas 2D. Después de escribir POL y pulsar <Intro>, AutoCad pregunta por el
punto inicial de
la polilínea, posteriormente aparecen las siguientes opciones:
• Arco: la siguiente entidad que compondrá la polilínea será un arco.
• Cierra: Une el punto inicial de la polilínea con el final.
• Mitad: del grosor: especifica la mita del grosor inicial y final
• Longitud: dibuja una línea con el mismo ángulo de la línea anterior, o, en el
caso de ser un arco la entidad anterior, dibuja una línea tangente a la longitud
indicada.
• Revoca: elimina el último segmento añadido.
• Grosor: cambia el grosor inicial y final de la polilínea
• <punto final de la línea>: indica el punto final.

Orden “sombrea”
Permite rellenar áreas de un dibujo con diversos patrones de sombreado con las siguientes
opciones:
• Nombre: nombre del patrón de relleno.
• Factor de escala.
• Ángulo
• Designar objetos a sombrear
Lápiz, Calculadora

PROCEDIMIENTO

PRACTICA 7 LAYERS
Objetivo: Desarrollara la habilidad de crear capaz (layer), para formar piezas
de un ensamble total.
Capas: Las capas se utilizan para agrupar información de un dibujo según la
su función y para reforzar los tipos de línea, el color y otros parámetros.
O puede ingresarse se tal manera como se indica el accesar de
Las capas son equivalentes a las hojas transparentes que se
utilizan en el diseño sobre papel. Las capas son la herramienta

organizativa principal empleada en el dibujo. Las capas se utilizan
para agrupar información por función y para imponer el tipo de
línea, el color y otras normas
Para crear una nueva capa
Crea una capa nueva. La lista muestra una capa denominada
CAPA1. El nombre aparece seleccionado, de manera que se puede
especificar un nuevo nombre de capa inmediatamente. La nueva capa
hereda las propiedades de la capa seleccionada actualmente en la
lista de capas (color, estado activado o desactivado, etc.).
1. Haga clic en el menú Format » Layer.
2. En el Administrador de propiedades de capas haga clic en el botón New
layer
Se añadirá automáticamente un nombre de capa, como Layer1, a la lista
de capas.
3. Escriba un nombre de capa nuevo sobre el nombre de capa resaltado.
El nombre de capa puede incluir hasta 255 caracteres: letras, dígitos
y los caracteres especiales de símbolo de dólar ($), guión (-) y
subrayado (_). Utilice el símbolo (`) delante de otros caracteres
especiales, para que éstos no se interpreten como caracteres
comodín. Los nombres de capa no pueden incluir espacios en blanco.
4. Para cambiar las propiedades, haga clic en los iconos.
Al hacer clic en Color, Tipo línea, Grosor de línea o Estilo de
trazado, aparece un cuadro de diálogo.
5. (Opcional) Haga clic en la columna Descripción e introduzca un texto.
6. Haga clic en Aplicar para guardar los cambios o en Aceptar para guardar
y cerrar

Lápiz, Calculadora

Desarrollar las Siguientes Figuras ordenando por capas o layers
PROCEDIMIENTO

PRACTICA 8. “DIMENSIONADO”
OBJETIVOS
• Elementos de acotación
• Creación de cotas
• Creación y edición de acotados
FUNDAMENTO TEÓRICO
La acotación es el proceso por medio del cual se añaden anotaciones
de medida a un dibujo.
Puede crear cotas para una gran variedad de tipos de objeto en
muchas orientaciones. Los tipos básicos de cotas son:
• Lineal
• Radial (radio y diámetro)
• Angular
• Coordenada
• Longitud de arco
Las cotas lineales pueden ser horizontales, verticales, alineadas,
giradas, de línea base o continuas (en cadena). En la ilustración se
muestran algunos ejemplos.
El texto de cota es una cadena de texto que normalmente indica el valor de la

medición, aunque puede incluir, además, prefijos, sufijos y tolerancias.
Una línea de cota indica la dirección y la extensión de una cota. En las
cotas angulares, la línea de cota es un arco.
Los extremos de cota, también llamados símbolos de terminación,
se muestran en cada extremo de la línea de cota. Es posible precisar
diferentes tamaños y formas para los extremos o extremidades de cota.
Las líneas de referencia, también llamadas líneas de proyección o
de referencia, se extienden desde la característica a la línea de cota.
Una marca de centro es una pequeña cruz que indica el centro de un círculo
o de un arco.
Las líneas de centro son líneas discontinuas que indican el centro de
un círculo o de un arco.
.
Para crear una cota
1. Cree una capa designada para las cotas y establézcala como capa actual.
2. Cerca de la esquina inferior izquierda de la aplicación, haga clic en
una ficha de presentación.
3. Haga clic en el menú Acotar y seleccione un comando de cota.
4. Siga las solicitudes de comando.

Para crear una cota horizontal o vertical
1. Haga clic en el menú Acotar » Lineal.
2. Pulse INTRO para designar el objeto que desee acotar o especifique
los orígenes de la primera y segunda línea de referencia.
3. Antes de establecer el emplazamiento de la línea de cota, se puede ignorar
la dirección de la cota y modificar el texto, el ángulo del texto o el
ángulo de la línea de cota.
 Para girar las líneas de referencia, escriba g (Girar). A
continuación, escriba el ángulo de la línea de cota.
 Para editar el texto, escriba m (texto de líneas múltiples). En
el editor de texto in situ, revise el texto. Haga clic en Aceptar.
Si edita el texto dentro de los corchetes (<>) o los sobrescribe, se cambia o se elimina.

Para crear una cota angular
1. Haga clic en el menú Acotar » Angular.
2. Emplee uno de los siguientes métodos:
Para acotar un círculo, designe éste en el primer punto final
del ángulo y, a continuación, precise el segundo punto
final del ángulo.
Para acotar cualquier otro objeto, designe la primera línea y luego
la segunda.
3. Introduzca las opciones según sea necesario:
Para editar el contenido del texto de cota, escriba t (texto) o m
(texto de líneas múltiples). Si edita el texto dentro de los
corchetes (<>)
o los sobrescribe, se cambia o se elimina el valor de la
cota calculado. Si añade texto antes o después de los
corchetes, éste se agregará antes o después del valor de la
cota.
Los cuadros de diálogo Crear estilo de cota, Modificar estilo de cota y
Reemplazar estilo actual incluyen las siguientes fichas:

Líneas
Lápiz, Calculadora
PROCEDIMIENTO

9. “DIBUJOS ISOMÉTRICOS”
OBJETIVOS
• Creación de dibujos isométricos
Los dibujos isométricos simulan un objeto 3D desde un punto de vista
particular alineándolo a lo largo de los tres ejes principales.
Al establecer el modo Referencia rejilla/Resolución isométrica, podrá alinear
objetos con facilidad a lo largo de uno de los tres planos isométricos; sin
embargo, aunque el dibujo isométrico parece estar en tres dimensiones, en
realidad es bidimensional. Por ello, no se puede esperar extraer distancias y
áreas 3D, visualizar objetos de diferentes ventanas gráficas o suprimir líneas
ocultas de forma automática.
Si el ángulo de referencia es 0, los ejes de los planos isométricos se situarán
a 30, 90 y 150 grados. Después de establecer el estilo de resolución como
Isométrico, se puede trabajar con tres planos, cada uno asociado a un par de
ejes:
Izq. Alinea la malla y la rejilla con los ejes a 90 y 150 grados. Arriba.
Alinea la malla y la rejilla con los ejes a 30 y 150 grados. Derecha.

Alinea la malla y la rejilla con los ejes a 30 y 90 grados.
Si escoge uno de los tres planos isométricos, Orto y los cursores en cruz se
alinearán a lo largo de los ejes isométricos correspondientes. Por
ejemplo, cuando el modo Orto está activado, los puntos que designe se
alinearán a lo largo del plano simulado en el que se está dibujando.
Por tanto, podrá dibujar el plano superior de un modelo, cambiar al
plano izquierdo para dibujar otro lado y, finalmente, cambiar al plano
derecho para completar el dibujo.
Lápiz, Calculadora
Desarrollar las siguientes figuras
PROCEDIMIENTO

PRACTICA 10. “MULTILINEAS”
OBJETIVOS
• Creación de dibujos haciendo uso de la orden multilínea.
7.2. FUNDAMENTO TEÓRICO
La orden multilínea permite dibujar líneas paralelas a una distancia
determinada y además da la posibilidad de hacer uso de distintos tipos
de línea.
Para crear una multilínea.- Activamos Draw en el menú principal y luego
Multilinea, posteriorme aparece la siguiente solicictud: specify start point or
[Justification/Scale/STyle]:
Luego se procede a dibujar de la misma manera que la orden línea.
Para hacer uso de los estilos de multilíneas creados, se debe

activar activando con la opción Set Current.
Lápiz, Calculadora

Desarrollar la siguiente figura
PROCEDIMIENTO

CONCLUSIONES.
El presente trabajo tiene como fin dar a conocer a la comunidad
estudiantil y docente del TESOEM la importancia del dibujo asistido
por computadora.
Cabe señalar que muchas veces los jóvenes de la institución
desconocen la aplicación y su importancia en el campo laboral.
Es de suma importancia desarrollar mejores profesionistas que día a
día desarrollen sus capacidades, muchas veces estas están
delimitadas por el poco bagaje en cuanto a desarrollo informático se
refiere,
Modernizarse o morir y ser uno de los elementos prioritarios que toda
industria debe de fomentar en su personal y las instituciones
educativas no son la excepción; al actualizar a nuestros jóvenes en
nuevas herramientas los hacemos más competentes y por lo tanto
más actos a el ámbito del trabajo.
He aquí pues este trabajo para que sirva de apoyo a nuestros alumnos
en su formación tanto profesional, como ética.

.
ANEXOS PRACTICOS

Objeto/Acción Teclado Icono Menú Resultado
Línea Line / L Draw > Line
Dibuja un segmento de línea recta desde un punto
hasta otro.
Círculo Circle / C Draw > Circle >
Center, Radius
Dibuja un círculo basándose en un punto central y
un radio.
Borrar Erase / E Modify > Erase Borra un objeto.
Imprimir
Print / Plot
Ctrl+P
File > Print
Abre el cuadro de diálogo para configurar
'Print/Plot'.
Deshacer
U
(Por ahora no use
'Undo')
Edit > Undo Revierte los efectos del último comando.

Rectángulo
RECTANGLE /
REC
Draw >
Rectangle
Dibuja un rectángulo cuando usted le
especifica la primera esquina y luego la
opuesta.
Multilíneas MLINE / ML Sin Icono Draw > Multiline
Dibuja líneas paralelas siguiendo los
parámetros que usted defina.
Recortar TRIM / TR Modify > Trim Recorta objetos hasta una línea de corte.
Extender EXTEND / EX Modify > Extend Extiende objetos hasta una línea límite dada.
Compensar OFFSET / O Modify > Offset
Compensa un objeto (paralelamente) a una
distancia definida.
Object Snaps
OSNAP / OS /
F3
CLIC
Tools > Object
Snap Settings
Despliega el cuadro de diálogo OSNAP.
ICONO OPCIÓN ICONO OPCIÓN
Endpoint Perpendicular
Midpoint Tangent
Center Nearest
Node
Apparent
Intersection

Quadrant Parallel
Intersection None
Extension Osnap Settings
Insertion Point
Temporary
Tracking Point
Snap From
Acción Teclado Icono Menú Resultado
Mover Move / M Modify > Move
Mueve uno o
varios objetos.
Copiar Copy / CP Modify > Copy
Copia objeto(s)
una o varias
veces.
Estirar Stretch / S Modify > Stretch
Estira un objeto
después de que
ha seleccionado
una parte de él.
Reflejar Mirror / MI Modify > Mirror
Crea un 'reflejo'
de un solo objeto
o de un grupo de
objetos.

Acción Teclado Icono Menú Resultado
Rotar Rotate / RO Modify > Rotate
Gira objetos a un
ángulo dado.
Fileteado Fillet / F Modify > Fillet
Redondea la
esquina formada
por dos líneas.
Chaflán Chamfer / CHA Modify >
Chamfer
Crea una esquina
en ángulo
Arreglo Array / AR Modify > Array
Crea un patrón
repetitivo con los
objetos
seleccionados.

2011.022

Más contenido relacionado

La actualidad más candente (20)

Similar a 2011.022 (20)

Último (15)

2011.022
