- 1. INTERPRETACION DE LA DOCUMENTACION, LECTURA DE PLANOS ESCUELADECAPACI TACI ONYACTUALI ZACI ONDEL PERSONAL TECNI COYCAPATACESDEOBRA Arq.Alejandro Mazzalay_ Arq.Gabriela Battistella 2014
- 2. INTRODUCCION Interpretación del proyecto de construcción (obra de arquitectura , ingeniería, etc) a partir de los planos de diseño. Plano arquitectónico: Lenguaje gráfico donde se expresa el proyecto; requiere concreción en cuanto a medidas, acotaciones, ejes, escalas. Dibujo técnico: lenguaje gráfico de comunicación de ideas que se rige por una serie de reglas a las cuales llamamos normalización (NORMAS IRAM) El proyecto debe ser trasladado al terreno para su materialización. INTRODUCCION
- 3. CONCEPTOS BASICOS Que es un plano? Representación gráfica a escala de un objeto real. Incluyen la información necesaria para ejecutar la obra, objeto del proyecto. Deben ser completos, suficientes , concisos y fácilmente legibles. Deben quedar como documentos representativos de las obras e instalaciones, tanto de elementos vistos como ocultos, para el mantenimiento, modificaciones o ampliaciones futuras. CONCEPTOS BÁSICOS
- 4. CONCEPTOS BASICOS Que es escala? Es una proporción; indica la relación que existe entre el dibujo y el objeto original. Papel 1 1m en el papel representa 100m en la realidad Realidad 100 1cm en el papel representa 100cm (1m) en la realidad 1 1m en el papel representa 50m en la realidad 50 1cm en el papel representa 50cm (0,50m) en la realidad escala gráfica: esta constituida por una recta, sobre la que se determinan divisiones de partes iguales, correspondientes a una unidad de medida fijada según una escala de proporción.
- 5. CONCEPTOS BASICOS Planos de visión : el proyectista representa su diseño tridimensional en solo dos dimensiones..
- 6. CONCEPTOS BASICOS Planos de planta: Es un plano que corta la edificación a una altura de 1.20 m del nivel del piso terminado (NPT). En el diseño de un edificio se hará un plano de planta por cada piso que tenga la edificación.
- 7. CONCEPTOS BASICOS Planos de corte: proyección sobre un plano de una sección del objeto.
- 8. CONCEPTOS BASICOS Planos de fachada o elevaciones: proyección sobre un plano de lo que ve un observador situado en el infinito, y mirando en dirección perpendicular a este plano.
- 9. SIMBOLOGÍA Línea de corte (trazo de 6 o 8mm): utilizada para representar ,en planta y corte, los muros seccionados por el plano de corte. Es una línea continua y cerrada. SIMBOLOGÍA
- 10. SIMBOLOGÍA Línea de contorno visible (Línea de vista) (trazo de 2 o 3mm): de poco espesor, utilizada para demarcar los límites o aristas visibles de: Planta o Elevación; tales como muebles, sanitarios, etc.
- 11. SIMBOLOGÍA Línea de acotación de dimensiones (línea de cota) (trazo de 01 o 02mnn): línea fina terminada en sus extremos con una flecha, un círculo o una línea diagonal pequeña. Además se coloca un número que especifica la dimensión entre ambos extremos.
- 12. SIMBOLOGÍA Línea de contornos proyectados (línea de proyección) (2 o 3mm): línea de trazos interrumpidos cortos para representar contornos proyectados (voladizos, pasos de escaleras, ventanas altas,etc) Planta subsuelo Planta Baja
- 13. SIMBOLOGÍA Línea de ejes : trazo fino (trazo de 1 o 2mm): línea delgada de trazos interrumpidos largos intercalados con puntos, se utiliza para indicar ejes de vanos, vigas, círculos etc., trazo grueso (6 a 8mm): línea gruesa de trazos interrumpidos largos intercalados con puntos, se utiliza para indicar Ejes medianeros, Línea municipal.
- 14. SIMBOLOGÍA Línea de plano de corte (trazo de 5 a 6mm): Línea de trazos interrumpidos largos intercalados con punto, para indicar lugares donde se está realizando el corte o sección. (Se dibuja en todas las plantas)
- 15. SIMBOLOGÍA Representación en planta de Vanos y Aberturas Se denomina vano a una abertura ubicada en un muro. Su presentación depende del tipo de vano y de la vista que se representa. Puertas: se dibujan abiertas indicando el sentido de apertura. Otras puertas se representan cerradas o semi abiertas (levadizas, corredizas, metálicas etc.). Ventanas: las ventanas bajas (hasta el antepecho o alfeizar igual a la altura de la vista = 1.55 m) se dibujan con líneas de contorno visible. Las ventanas altas se representan con dos líneas paralelas de trazos cortos en la parte central y los bordes con líneas de corte.
- 16. SIMBOLOGÍA Escaleras: Los pasos se dibujan con línea continua delgada (trazo de 2, 3mm); a la altura del corte se coloca una o dos líneas de rotura y a partir de ahí se dibuja con trazos cortos (proyección). Se complementa con la enumeración de pasos y una flecha que indica el arranque de la escalera y su punto de llegada. Rampa: El inicio y final de la rampa se dibujan con líneas de contorno visible (trazo de 2 o 3mm) a la altura de corte se colocan una o dos líneas de rotura ;lo demás se continua con línea de trazos cortos (proyección); se complementa con una flecha que indica hacia donde sube la rampa. Es importante la indicación de la pendiente respectiva.
- 17. SIMBOLOGÍA Cotas : parciales: indica la distancia entre los puntos. progresivas: indica la distancia desde el eje inicial hasta dicho punto.
- 18. SIMBOLOGÍA Niveles: en planta en corte Altura de un punto definición: es la distancia vertical entre dicho punto y el eje horizontal de referencia (0,00)
- 20. SIMBOLOGÍA Como se lee el plano?
- 21. PLANOS TIPOS DE PLANOS Planos descriptivos de la situación actual (relevamientos): topografía, edificaciones existentes, relevamiento de árboles, alumbrado, etc. Planos de proyecto: Son los que reflejan de forma suficiente a través de plantas, alzados, secciones, detalles, esquemas o gráficos todas las obras o transformaciones que es preciso ejecutar para realizar el proyecto. PLANOS
- 22. PLANOS Plano municipal : escala 1/100 plantas generales, planta de techos, cortes, fachadas, planilla de aberturas. Legajo de obra: * gráfico: (esc 1/50) plano de replanteo, plantas…, cortes, fachadas, plano de aberturas, plano de estructuras, plano de electricidad, plano de inst. sanitarias: agua fría y caliente, cloacas y pluviales; plano de gas, planos de detalles( esc 1/20), planilla de locales. * escrito: memoria descriptiva, contrata, pliego particular de condiciones, pliego particular de especificaciones técnicas, computo métrico, presupuesto, análisis de precios.
- 23. PLANOS EN LA OBRA… * debe estar toda la documentación necesaria (hacer y controlar) * los planos deben estar ordenados, si es posible desplegados para fácil lectura . IMPORTANTE!! * Los planos se ordenan de lo general a lo particular. Ante una diferencia en la información se toma como válida la del plano de menor escala(detalle). * Si se realizaron cambios en el proyecto, se deben actualizar los planos en obra. * Cualquier indicación in situ del profesional a cargo debe quedar registrado(croquis a mano alzada) y se toma como documento.
- 24. PLANOS Planos generales: plantas: deben reflejar cada una de las dependencias proyectadas, acotadas con indicación de escala y de usos, reflejando los elementos fijos y los de mobiliario cuando sea preciso para la comprobación de la funcionalidad de los espacios. cortes: deben indicar distancias entre planos, niveles de pisos, etc vistas: deben indicar distancias entre planos, niveles, materiales, etc planta de techos: deben indicar pendientes, puntos de recogida de aguas, etc., altura de parapetos, tanque de agua, ventilaciones ,etc Debe hacerse especial hincapié en elementos de evacuación de aguas

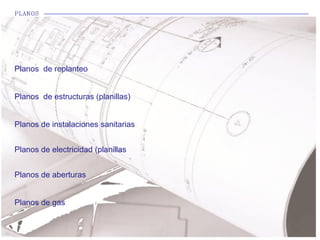

- 25. PLANOS Planos de replanteo Planos de estructuras (planillas) Planos de instalaciones sanitarias: Planos de electricidad (planillas Planos de aberturas Planos de gas:
- 26. INTERPRETACION DE LA DOCUMENTACION, LECTURA DE PLANOS ESCUELADECAPACI TACI ONYACTUALI ZACI ONDEL PERSONAL TECNI COYCAPATACESDEOBRA Arq.Alejandro Mazzalay_ Arq.Gabriela Battistella 2014 GRACIAS POR SU ATENCIÓN!
