Cuando uno empieza un nuevo proyecto, generalmente éste es conocido sólo por
los miembros del mismo, o por personas del contexto donde se desenvuelve el
proyecto, pero al pasar el tiempo, puede ser que el interés que denote éste, haga
que día a día, más y más personas se vean inmiscuidas, ya sea como
colaboradoras directas o indirectas.

Vistos desde otros horizontes, un título que refleja de forma clara, que cuando
uno es visto desde otros contextos, se va retroalimentando de los aportes,
sugerencias y criticas que podrían generar estos, aspecto que decantará en el
fortalecimiento y en el progreso de la actividad o actitud que uno tiene.

Es así que desde su inicio la Revista Atix se ha venido nutriendo de comentarios,
sugerencias, criticas y actualmente de aportes de quienes comparten nuestro
objetivo, revisan y valoran nuestro trabajo.

En éste octavo número ponderamos la presencia de varios autores de fuera de
nuestras fronteras, aprovechamos de darles una cordial bienvenida, seguros
estamos que sus contribuciones serán de gran valor para nuestros lectores.

El ser vistos desde otros horizontes, nos
compromete más en nuestro trabajo.

Bienvenidos a nuestro octavo número

Director y Coordinador General

Depuración sobre
entornos gráficos
El proceso de depuración es una de la etapas del desarrollo de software en el que se
invierte más tiempo. Se tiene la fama de que la programación sobre entornos *nix es
complicada, que todo es pantalla negra con letritas blancas con un monton de términos
raros y cosas así por el estilo. Si bien gran parte de esto es cierto, veremos que tan fácil
puede resultar el proceso de depuración en una interfaz gráfica.
investigación y el desarrollo de de software,
por lo tanto, estos sistemas nos brindan un
conjunto de herramientas para el desarrollo
de aplicaciones, y por supuesto,
herramientas para la depuración de las
mismas. En este documento trabajaremos
sobre el sistema GNU/LInux y las
herramientas que este nos brinda.

En números anteriores se abordo ya el tema
de la depuración por otros integrantes de la
revista, más sin embargo se enfoco sobre la
depuración orientada a la consola con el
Introducción depurador GDB. He aquí el por qué de este
Antes que nada sean bienvenidos a este documento, en esta ocasión veremos como
minitutorial, el cual marca mi primera depurar programas en un entorno gráfico,
participación en este grandioso proyecto para lo cual nos apoyaremos del IDE
llamado ATIX. En consecuencia también (Integrated Development Environment)
quisiera agradecer al equipo de ATIX la Anjuta y de un programita escrito en lenguaje
oportunidad de pertenecer al mismo. C. Sin mas que decir, pasemos a lo que
vinimos.
Como se menciona antes, el proceso de
depuración de software consume la mayor
parte del tiempo que empleamos en crear
software. Por lo anterior es fundamental
saber realizar de manera adecuada y precisa
este proceso. Para realizar esta tarea
existen programas que se encargan de
analizar programas, los famosos
depuradores o debuggers los cuales nos
permiten inspeccionar el comportamiento de
nuestros programas en cada paso de
ejecución y por ende detectar las fallas que
pueda presentar. Gráfico 1. Logo del IDE Anjuta.
Los depuradores no son exclusivos de
ninguna plataforma o sistema operativo, ¿Qué es la depuración?
existen depuradores para muchos lenguajes
de programación y para muchas plataformas En términos sencillos podríamos definir a la
y sistemas operativos. Los sistemas *nix depuración como una etapa del desarrollo de
fueron concebidos con el propósito de la software en la cual se intenta encontrar y

reparar los errores que puedan presentar los El IDE Anjuta
programas. Cabe decir que la depuración se
aplica a los programas que ya han pasado el Anjuta es un Entorno de Desarrollo Integrado
proceso de compilación (para lenguajes para el lenguaje C/C++ sobre sistemas GNU/
compilados) y no antes de eso, ya que aquí Linux (también sobre los *BSD). Ha sido
el error sería por parte del programador o por escrito para el entorno de escritorio GNOME,
factores externos. A pesar de que la más sin embargo es posible utilizarlo desde
depuración es una buena herramienta para cualquier otro entorno de escritorio, tales
solucionar errores en los programas, no se como KDE, XFCE, entre otros. Es un IDE
recomienda utilizar demasiado este proceso, muy amigable para el usuario ya que provee
es mejor aprender a diseñar buenos un conjunto de facilidades para programar en
algoritmos y solo recurrir a la depuración los lenguajes antes mencionados, tales como
como último recurso. resaltado de sintaxis, administración de
proyectos, asistentes de aplicación y un
potente depurador entre otras características.

El programa lo pueden encontrar en la
pagina oficial del proyecto en
http://anjuta.sourceforge.net/ al igual que la
documentación y toda la información
necesaria para poder trabajar con él. En la
mayoría de las distribuciones ya viene
instalado y configurado por lo que no
explicare el proceso de instalación, en caso
Gráfico 2. Eliminando bugs de no tenerlo es solo cuestión de instalarlo
mediante el administrador de paquetes de tu
distribución o en caso de no contar con una
Lenguaje C conexión a internet, siempre puedes
En este documento trabajaremos con un descargar los fuentes y compilarlo tú mismo.
programa escrito en lenguaje C. El motivo de
esto es porque en la mayoría de los casos es
el primer lenguaje con el que se inicia un
usuario recién llegado los sistemas
GNU/Linux. Es uno de los lenguajes más
difundidos y mas populares en todo el
mundo. El núcleo Linux esta escrito en su
mayoría en este lenguaje, por lo que me
parece prudente utilizar este lenguaje para
nuestro ejemplo. Para aquellos que no
manejen este lenguaje les recomiendo
hacerlo ya que para aquellos que estén
interesados realmente en la programación, Gráfico 3. Logo anjuta
por ejemplo, el núcleo Linux, este lenguaje
sera su pan de cada día (y un poco de
assembly claro:-).

Manos a la obra
Después de un pequeño preámbulo pasamos a nuestro tema en sí. A continuación muestro el
código del programa que nos servirá de ejemplo para la depuración:

Gráfico 4. Factoriales
Como podrán ver este pequeño código calcula el factorial de n para una secuencia de valores
consecutivos. Lo primero que haremos sera codificar este programa en el editor que provee
Anjuta. Para poder utilizar la depuración debemos indicarle al IDE esta opción, la cual
habilitaremos desde el menú settings>compiler and linker options>Options aqui
activamos la casillas de verificación enable debugging.

Gráfico 5. Habilitación de la depuración.
Una vez hecho esto compilamos nuestro programa desde el IDE con F9 y posteriormente lo
construimos con F11. Si todo esta bien el programa compilara de forma correcta y no habrá
problemas para continuar. Ahora nos vamos al menú Debug y pulsamos la opción start
debugger, con esto se habilitaran las funciones para el depurador que se encontraban
inhabilitadas hasta ese momento.

Gráfico 6. Funciones de depuración
Pues bien, ya esta todo listo, ahora empezamos a explicar cada una de las funciones de
depuración mas importantes. Antes de empezar cabe decir que este es un ejemplo muy sencillo
y he elegido este código ya que permite observar muchos comportamientos de un lenguaje de
programación tales como son la variables, ciclos y retorno de valores con lo que creo es más
que suficiente para entender bien esto de la depuración.

Correr programa (run)
El primer paso que realizaremos después de ejecutar el depurador será correr nuestro
programa para empezar a trabajar con él. Esto lo haremos desde el menú Debug>Execution
>Run/Continue o simplemente presionando F4.
Cuando iniciemos la ejecución del programa se lanzara una consola (si nuestro programa es de
tipo consola) en la cual podremos ir viendo los resultados e interactuar con el programa.

Gráfico 7. Consola modo depuración

Puntos de ruptura (Breakpoints)
Cuando corremos nuestros programas generalmente las instrucciones se ejecutan
secuencialmente, es decir, el procesador ejecutara cada una de las líneas de instrucción que
contenga nuestro programa una tras otra hasta llegar al final del mismo y dar por terminado el
programa. Como a nosotros nos interesa ejecutar el programa paso a paso para poder estudiar
su comportamiento, una vez que iniciemos el depurador le debemos indicar en que puntos del

programa queremos que se detenga para checar como van las cosas, por ejemplo, podemos
checar el valor que contienen ciertas variables en cierto momento de la ejecución. A estos
puntos de parada se les conoce como breakpoints o puntos de ruptura. Para indicar estos
puntos al depurador lo haremos de las siguientes maneras:

1. Colocamos el cursor en la linea donde queramos colocar un breakpoint y :
1. Damos doble clic en el área de numeración de lineas.
2. O desde el menú Debug>Breakpoints>Toggle breakpoint.
2. Desde el menú Debug>Breakpoint>Set breakpoint. Aquí nos pide el número de
línea donde se colocara el breakpoint y opcionalmente una condición para el mismo.

Gráfico 8. Set breakpoint

Una vez puesto el breakpoint notará un círculo de color magenta en el área de numeración de
línea. Podemos colocar tantos puntos de ruptura como necesitemos y si quisiéramos eliminar
algunos de ellos, solo es cuestion de utilizar las funciones Disable all breakpoints>clear
all break points del menú Debug>Breakpoints o simplemente dar doble clic sobre los
círculos de color

Gráfico 9. Breakpoinst

Ejecutar hasta el cursor (Run to cursor)
Esta función indica al depurardor que ejecute todas las líneas de código desde el punto en el
que se encuentra la ejecución hasta el lugar donde esta situado el cursor. Con esta
funcionalidad nos evitamos la tarea de colocar breakpoints y después correr o continuar con la
ejecución del programa. Para utilizar esta funcionalidad basta con el situarse en la línea el la
cual queremos que pare la ejecución y después presionar F8 o desde Debug>Execution>Run
to cursor.

Step in (ejecución paso a paso)
La función step in nos permite la ejecución individual de cada una de las sentencias de
nuestro programa, con lo que podemos observar detalladamente el orden de ejecución y
examinar los valores de las variable cada vez que lo necesitemos. Si la siguiente sentencia a
ejecutar es una llamada a una función, el apuntador de ejecución se trasladaran dentro del
código de dicha función y ejecutara paso a paso cada sentencia que contenga la función.

Gráfico 10. Step in
Para utilizar esta función nos vamos a Debub>Execution>Step in o simplemente oprimir F5
cada vez que deseemos ejecutar una sentencia más.

Step over
Esta opción es muy parecida a la anterior, la única diferencia es que esta función ejecuta las
llamadas a funciones como una sola instrucción, es decir no se translada a la función para
ejecutar sus sentencias una a una. Nos iremos a Debub>Execution>Step over para utilizar
esta funcionalidad o presionando F7.

Step out
Realmente step out no ejecuta sentencias individuales, ya que su función es ejecutar todas las
sentencias de una función hasta encontrar el punto de retorno. Es decir, si nos encontramos en
la primera sentencia de un procedimiento y utilizamos esta opción, el apuntador de ejecución se
transladara hasta el final del procedimiento o punto de retorno. En el menú Debub
>Execution>Step out se puede encontrar esta opción o simplemente presionando la tecla
F7.

Inspección de variables
Como se mencionó anteriormente, a cada paso de ejecución de nuestro programa podremos
checar que valores tienen cada una de las variables que utilizamos. Pues bien, si en un
momento dado nos detenemos en algún punto de ejecución y queremos inspeccionar valores,
nos dirigimos a la ventana de mensajes que se encuentra en la parte baja de la ventana y a nos
colocamos sobre la pestaña Watches. Si la ventana no aparece la podemos activar desde el
menú View o con la combinación de teclas Ctrl + F1.

Gráfico 11. Inspección de variables.
Con el botón derecho desplegamos un menú con opciones que nos permiten inspeccionar
variables, por ejemplo, añadir expresión, remover, actualizar todo, limpiar todas las
inspecciones, entre otras.

Paso de parámetros
En caso de que nuestro programa necesite recibir parámetros de inicio, se los suministraremos
en la caja de parámetros que nos aparece al ejecutar Build>Set program params.

Gráfico 12. Paso de parámetros

Parar programa
Una vez que terminemos de ejecutar nuestro programa o querramos detener la ejecución del
mismo, bastara elegir Debug>Stop program o la opción Restart program para reiniciarlo.
Hasta aquí llega este mini tutorial. Estas son las operaciones más importantes dentro de la
depuración, existen algunas más pero no son tan relevantes como estas, el propio usuario
puede deducir su uso y utilidad.

Conclusión
La depuración es muy importante dentro del desarrollo de software y que puede llegar a ser tan
fácil de realizar si utilizamos las herramientas adecuadas pero que más allá de saber utilizar un
depurador es mucho más conveniente aprender a diseñar buenos algoritmos para evitar
problemas.

Referencias
[1] http://anjuta.sourceforge.net/
[2] Manual de Anjuta

Autor

Rafael Rendón Pablo
Estudiante de Ingeniería en Sistemas Computacionales
Usuario de software libre
smart.dyr@gmail.com

Desarrollo Ágil
con Ruby on Rails (4ta Parte)
Ruby on Rails es un framework de desarrollo web ágil, elaborado por David Heinemeier
Hansson, que el 2004 lanzó la versión pública a partir de desarrollar el proyecto
Basecamp, Ruby on Rails (RoR) está desarrollado en el lenguaje de programación
Ruby, RoR actualmente se encuentra en la versión 2.1.1 en la que contribuyeron más
de 1400 desarrolladores del mundo con 1600 parches al framework, por estos datos
RoR es uno de los proyectos open source con más movimiento actual.

Registro y autorización de o visitar la página del proyecto en
http://github.com/technoweenie/restfu
usuarios en Ruby on Rails. lauthentication, para descargar el plugin,
Actualmente todas las aplicaciones web copiar dentro de la carpeta Vendor/plugins
necesitan incorporar seguridad y control de y renombrar la carpeta a
acceso dentro de sus características, el restful_authentication, una vez
framework Ruby on Rails dentro de su propia instalado, proceder a generar las clases,
infraestructura no incorpora esta controladores y html necesario con el
funcionalidad, pero existen plugins que nos siguiente comando, dentro del folder del
permiten incorporarlos, en este caso proyecto, escribimos:
utilizaremos el conocido plugin de ./script/generate authenticated user
autenticación y autorización: restful sessions
authenticacion.
Primeramente se debe de instalar el plugin O también desde Netbeans, click derecho en
con el siguiente comando, dentro del el proyecto y seleccionamos la opción
proyecto escribimos: Generate… seleccionamos la opción
authenticated y en Arguments escribimos:
./script/plugin install git://github.com/
technoweenie/restful-authentication.git user sessions como se muestra a
continuación

Con esto se generaran los controladores Users y Sessions, el modelo User y una migración
que crea a la tabla users, la que modificaremos un poco para que al realizar la migración se
añada un campo que marque a un usuario si es administrador o es un usuario normal, y cree
por defecto un usuario administrador, este es código de la migración en
db/mígrate/xxxxxx_create_users.rb.

class CreateUsers < ActiveRecord::Migration
def self.up
create_table "users", :force => true do |t|
t.column :login, :string, :limit => 40
t.column :name, :string, :limit => 100
t.column :email, :string, :limit => 100
t.column :crypted_password, :string, :limit => 40
t.column :salt, :string, :limit => 40
t.column :created_at, :datetime
t.column :updated_at, :datetime
t.column :remember_token, :string, :limit => 40
t.column :remember_token_expires_at, :datetime
t.boolean :admin, :default => false
end
add_index :users, :login, :unique => true

admin = User.new(:name => '', :login => 'admin', :email => "admin@sitio.com",
:password => "admin123", :password_confirmation => 'admin123', :admin => true)
admin.admin = true
admin.save!
end

def self.down
drop_table "users"
end
end

Con esto creamos un usuario con login: ‘admin’ y password: ‘admin123’; tengamos en cuenta
que automáticamente valida que nuestra contraseña sea mayor a 6 caracteres, para que sea
administrador la asignación lo hacemos explicita, por que el modelo User como una medida de
seguridad, solo acepta como parámetros públicos los campos: login, email, name,
password y password_confirmation, y no otros, así no nos podrán inyectar código inseguro o
auto-asignarse como administradores.
Bien ahora realizamos la migración con rake db:mígrate o desde netbeans seleccionando
Migrate Database>To current versión.
Ahora tenemos que modificar unas cuantas líneas en los controladores, para esto abrimos los
archivos sessions_controller.rb y users_controller.rb, en estos borramos la línea
seleccionada en el dibujo y esta la copiamos tal cual dentro de controllers/application.rb.

Quedando de la siguiente manera:

class ApplicationController < ActionController::Base
helper :all
include AuthenticatedSystem
before_filter :login_required
protect_from_forgery
filter_parameter_logging :password
end

Con la instrucción before_filter :login_required le decimos a nuestra aplicación que no
permita que ningún usuario anónimo pueda utilizar el sitio, además redireccionará a la página
de registro para que pueda identificarse. Ahora iniciamos la aplicación con ./script/server o
Run en Netbean; una vez iniciado veremos el siguiente error dentro de nuestro navegador al
ingresar al sitio:

Esto es porque le dijimos que controlara todo el acceso anónimo aun en el momento de
registrarse o identificarse y por eso entra en un bucle infinito, arreglamos la anomalía añadiendo
dentro de controllers/sessions_controller.rb después de definir la clase la línea de
código:
skip_before_filter :login_required

Con esto, se soluciona el error mostrándonos ahora una ventana donde se pide nuestro login y
password; para poder manipular el sistema.

Ahora adicionaremos un enlace para que cuando este identificado pueda desconectarse del
sistema y si es un usuario anónimo, pueda identificarse. Por último validaremos que solo el
administrador pueda crear una revista y no cualquier usuario, además el administrador podrá
crear nuevos administradores o usuarios normales mostrando un enlace a esta acción solo al
administrador.
En views/layouts/application.html.erb
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN"
"http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml" xml:lang="en" lang="en">
<head>
<meta http-equiv="content-type" content="text/html;charset=UTF-8" />
<title>Sistema Atix</title>
<%= stylesheet_link_tag 'style' %>
</head>
<body>
<div class="header">
<% if logged_in? && current_user.admin? %>
<div class="menu">
<%= link_to("Revistas", revistas_path, :title => "Listado de Revistas") %> |
<%= link_to("Articulos", articulos_path, :title => "Listado de Articulos") %> | <%=
link_to("Autores", autores_path, :title => "Listado de Autores") %>
<%= " | #{link_to("Usuarios", users_path)}" if current_user.admin? %>
| <%= link_to("Salir", '/logout') %>
</div>
<% else %>
<div class="menu">
<%= link_to("Identificarse", '/login') %>
</div>
<% end %>
<br class="clear">
<h1><%= link_to("Sistema de registros de Atix", root_path, :title => "Sistema de
archivo de Revistas") %></h1>
</div>
<div class="body">
<% flash.each do |key, msg| -%>
<%= content_tag :div, msg, :class => key, :id => 'flash' -%>
<% end -%>
<%= yield %>
</div>
</body>
</html>

En la vista views/revistas/index.html.erb modificamos la última línea:

<%= link_to('Nueva revista', new_revista_path) if current_user.admin? %>

Y por ultimo modificamos el método create dentro del controlador de Revistas, quedando de
esta forma:
def create
@revista = Revista.new(params[:revista])

respond_to do |format|
if current_user.admin? && @revista.save
flash[:notice] = 'Revista was successfully created.'
format.html { redirect_to(@revista) }
format.xml { render :xml => @revista, :status => :created, :location =>
@revista }
else
format.html { render :action => "new" }
format.xml { render :xml => @revista.errors, :status =>
:unprocessable_entity }
end
end
end

Bien con esto terminamos esta parte de autenticación de usuarios, utilizando el plugin Restful
Authentication; que facilita esta tarea; además adicionamos un rol de administrador a
nuestra aplicación, utilizamos este rol para la autorización dentro de los controladores y vistas,
para bajar el código fuente visiten http://github.com/carakan/atix/tree/master.

Referencias
[1] http://www.rubyonrails.org/
[2] http://www.rubyforge.org/

Autor

Carlos Ramos
Lic. Informática UMSA
Lider de Wiebia, soluciones web 2.0
carakan@gmail.com
Blog personal http://ww.carakan.com
http://www.wiebia.com

Diseño Avanzado
de Aplicaciones Web.
EXT – Zend Framework
y Doctrine
Describe la propuesta de diseño de aplicaciones utilizando los frameworks Zend, EXT y
Doctrine, así como los principales Mecanismos de Diseño y artefactos a generar
durante el Análisis y Diseño de la aplicación. Se fundamenta el estilo arquitectónico
propuesto y se presentan variantes de diagramas a escoger por el equipo de analistas y
arquitectos.

organización del sistema de software, la
selección de los elementos estructurales y
sus interfaces, con los que se compone el
sistema, junto con su comportamiento tal
como se especifica en las colaboraciones
entre esos elementos, la composición de
esos elementos estructurales y de
comportamiento en subsistemas
progresivamente más amplios, y el estilo de
arquitectura que guía esta organización
-estos elementos y sus interfaces, sus
colaboraciones, y su composición“. (Booch,
Introducción 1999)
Uno de los elementos bases del proceso de Una idea general de la definición anterior es
desarrollo de software es diseñar la que se necesita lo siguiente:
Arquitectura de Software. Esencialmente
sobre ella se sustentan todos los ✔ Patrones de Diseño.
mecanismos de diseño y representaciones ✔ Principios de Diseño (Patrones y
de la estructura general de la aplicación a estilos arquitectónicos.
desarrollar. De la cohesión, utilidad y
flexibilidad de los componentes de la ✔ Mecanismos de Diseño.
arquitectura dependerán la calidad final y la ✔ Diagramas de Clases de Diseño.
utilidad del software. La correcta definición
del estilo arquitectónico a utilizar, patrones y ✔ Diagramas de Interacción.
mecanismos de diseño es la raíz de lo Y de esa manera entonces quedaría
anteriormente descrito. expuesta la real arquitectura del software, o
la base de diseño para ella.
Arquitectura Luego de lo anteriormente descrito y para
llegar a la idea que se desea, basados en la
Una definición de arquitectura del software máxima de que una buena gestión y
es: organización es más importante que la
“Una arquitectura es el conjunto de tecnología, se propone la selección de un
decisiones significativas sobre la patrón arquitectónico de entre los siguientes:

Capas llame, nosotros lo llamaremos a usted). Esa
idea ha hecho que los frameworks que
El patrón Capas se relaciona con la implementan MVC se puedan usar
arquitectura lógica, es decir, describe la sencillamente implementando interfaces o
organización conceptual de los elementos del extendiendo de una clase abstracta que
diseño en grupos, independiente de su brinda el framework. Muchos de los más
empaquetamiento o despliegue físico. usados en PHP son:
(Larman)
Framework Estilo
Es uno de los patrones más generalizados y
utilizados en el desarrollo de aplicaciones Prado MVC
web a nivel global y sencillo de implementar.
Se resume en lograr: CakePHP MVC
Organizar la estructura lógica de gran escala
Symfony MVC
de un sistema en capas separadas de
responsabilidades distintas y relacionadas, Kumbia MVC
con una separación clara y cohesiva de
intereses como que las capas "más bajas" CodeIgniter MVC
son servicios generales de bajo nivel, y las
capas más altas son más específicas de la Zend Framework MVC
aplicación.
Tabla 1 Frameworks sobre MVC
La colaboración y el acoplamiento es desde
las capas más altas hacia las más bajas; se A continuación se muestra una
evita el acoplamiento de las capas más bajas representación del funcionamiento del patrón
a las más altas. MVC que es la base del estilo arquitectónico
del mismo nombre. Representa una manera
Muchas ventajas, muchas aplicaciones pero
muy sencilla de gestionar la presentación de
muchos de los frameworks (su uso es una
datos a los usuarios finales de la aplicación y
tendencia del desarrollo Web actual) que se
si se cuenta además con pequeñas
usan hoy en día están implementados bajo
aplicaciones pre-elaboradas como punto de
otros estilos arquitectónicos y no en 3 capas,
partida es aún más útil. De entre los
que no puede ser violado. ¿Será entonces
frameworks mostrados en la tabla anterior se
una buena practica desechar la reutilización
propone utilizar el Zend Framework por un
de código que plantean los frameworks? No
conjunto de características que se mostrarán
es una buena idea, se propone entonces uno
más adelante.
de esos estilos.

MVC
Es un estilo basado en un patrón de diseño
que plantea la separación de diferentes
clases en dependencia de la función que
realizan de modo tal que sea posible manejar
dinámicamente la forma en que se procesan
solicitudes y se gestiona la manera en que se
muestran resultados al usuario final. En otras
palabras separa la presentación del dominio
de la aplicación. A simple vista ya se tienen
ventajas.
Es un principio que utilizan muchos
frameworks para basar su funcionamiento, la Fig. 1 Estructura de MVC
idea de “Don´t call us, we´ll call you” (No nos

Mecanismos de Diseño Componentes de la
Una de las principales preocupaciones de los Arquitectura
diseñadores de hoy día es cómo reutilizar
modelos ya elaborados, al igual que los
desarrolladores desean siempre reutilizar Vista
código.
El término de Mecanismos de Diseño fue Uso de EXTJS
introducido en (Documentación del Proceso
Unificado, 2003) y ha sido utilizado con el Es un framework para JavaScript muy
objetivo de simplificar los diagramas de utilizado en el desarrollo de aplicaciones Web
clases. Cada diseñador establece sus con AJAX. Tiene una librería inmensa que
propios mecanismos de diseño y es el total permite configurar las interfaces Web de
responsable de sus modelos y su forma manera semejante a aplicaciones desktop .
siempre y cuando no viole los patrones y Tiene incluidos la mayoría de los controles de
estilos seleccionados. los formularios Web incluyendo Grids para
Los mismos reportan beneficios para al mostrar datos y elementos semejantes a la
menos 3 propósitos: programación desktop como los formularios,
paneles, barras de herramientas, menus y
✔ Mantener la homogeneidad en el muchos otros. Dentro de su librería de
diseño. componentes incluye componentes para el
✔ Reutilizar soluciones anteriormente manejo de datos, lectura de XML, lectura de
probadas. datos JSON e implementaciones basadas en
AJAX. Presenta el uso de JavaScript con una
✔ Reutilizar documentación. programación orientada a objetos.
A continuación, haciendo uso de este
artefacto, se detallan los componentes
(clases y frameworks) a utilizar en cada parte
de MVC.

Clase Descripción

ext-base Encargada del manejo de las solicitudes y respuestas, trabajo con ajax
y manejo de componentes de EXT. Está incluida en el paquete original.

ext-all Es la encargada de la creación de los componentes visuales de la
vista. Está incluida dentro de las clases que trae EXT JS.

Vista Representa la vista que se muestra al usuario.

js_vista Fichero js con las funciones Java Script asociadas a la vista. Aquí se
establece la referencia a las clases de EXT.
Tabla 2 Descripción clases EXTJS
En el siguiente diagrama de clases se representa el uso de EXT en la vista de la aplicación
resaltando las clases fundamentales utilizadas de entre el resto.

Cuenta con un importante mecanismo de
manejo de controladores y vistas por lo que
se propone tenerlo en cuenta para el diseño
de estos dos componentes de la arquitectura.

Elementos
Arquitectónicamente
significativos de Zend
Fig. 2 Diagrama de Clases Genérico para Framework
EXTJS Los frameworks, como aplicaciones de
Pero es sabido que en la real representación software que son, deben cumplir con los
según el código fuente las clases, ext-base y requerimientos de arquitectura semejante al
ext-all están incluidas como clases del resto. En este caso se encuentran los
paquete original de EXTJS por lo que la patrones de diseño y Zend Framework
propuesta quedaría: incluye en su implementación algunos de
ellos.
✔ Vista: Implementa el patrón Decorator
en la clase Zend_View, encargada de
asignarle responsabilidades a objetos
de manera dinámica y configurarlos
con nuevos atributos.
✔ Controlador: Zend Framework tiene
implementado el patrón Front
Controller que implica que todas las
solicitudes son dirigidas a un único
script PHP que se encarga de
Fig. 3 Diagrama de Clases Genérico para instanciar al controlador frontal y
EXTJS redirigir las llamadas.
Además tiene una instancia única del
Controlador controlador frontal disponible
mediante el patrón singleton para
Son las clases que gestionan el manejo de la
lograr una vía de entrada única a las
lógica del negocio. Por lo general incluyen las
solicitudes.
restricciones y validaciones fundamentales
determinadas por las reglas. Para un caso de ✔ Modelo: ZF provee una API para el
uso puede representarse una clase acceso a dato conformada por un
controladora o más. conjunto de clases que implementan
los patrones Factory, Table Data
Gateway y Row Data Gateway.
Uso de Zend Framework Por supuesto todos los patrones de diseño
Zend Framework es uno de los más anteriormente mencionados implican
utilizados para PHP y utiliza el estilo MVC características y comportamiento específico
como base de su funcionamiento. Es en los componentes de la arquitectura por lo
fácilmente integrable a las aplicaciones que deben ser tenidos muy en cuenta. A
debido a su composición y a que contiene continuación se modelan las clases
diferentes clases de gran utilidad, como por fundamentales a utilizar en el controlador.
ejemplo en la búsqueda dinámica de ficheros
a incluir o utilizar.

Modelo

Uso de Doctrine PHP
Doctrine es un potente y completo sistema
ORM (object relational mapper) para PHP
5.2+ con un DBAL (database abstraction
layer) incorporado.
Entre muchas otras cosas tienes la
posibilidad de exportar una base de datos
Fig. 4 Diagrama de Clases Genérico para existente a sus clases correspondientes y
Zend Framework (controladores) también a la inversa, es decir convertir clases
(convenientemente creadas siguiendo las
pautas del ORM) a tablas de una base de
Clase Descripción datos.
Su principal ventaja radica en poder acceder
Zend_Controller_ De esta clase deben a la base de datos utilizando la programación
Action heredar todos los orientada a objetos (POO) debido a que
controladores de la doctrine utiliza el patrón Active Record para
aplicación, en ella se manejar la base de datos, tiene su propio
incluyen numerosas lenguaje de consultas y trabaja de manera
funcionalidades rápida y eficiente. Es fácilmente integrado a
comunes. los principales frameworks de desarrollo
utilizados actualmente, por lo que se propone
vistaController Representa el
su uso.
controlador del Caso de
Uso en cuestión. Ver Características fundamentales de
Doctrine PHP (Man08)
modelController Es un intermediario
A continuación se representan las clases
entre el controlador y la
fundamentales a representar en el modelo.
clase del modelo. No
Las mismas son generadas
debe heredar de
automáticamente.
Zend_Controller_Action,
incluye las principales
funciones para el
manejo de los datos.
Tabla 3 Descripción clases Zend Framework
En la representación general e
implementación se utilizan además otras dos
clases de Zend Framework muy importantes
que son Zend_Controller_Front y
Zend_Loader que son el controlador frontal y
la encargada de búsquedas automáticas
respectivamente. Sin ellas el funcionamiento
Fig. 5 Diagrama de Clases Genérico para
sería imposible.
Doctrine PHP

Modelo – Vista - Controlador
Habiendo finalizado de describir cada componente del estilo, a continuación se propone la vista
de Gestión de Modelo de la Arquitectura Base para MVC. Se representan los paquetes
fundamentales y el conjunto de clases utilizadas directamente de entre el resto de las
contenidas.

Fig. 6 Vista de Gestión de Modelo Genérico para MVC
Los paquetes View y Controller son los paquetes incluidos por defecto en la carpeta library del
Zend Framework.

Extensiones UML para Web
A finales de los 90, cuando el desarrollo de aplicaciones Web se hizo más importante, Jim
Conallen hace uso de las facilidades de extensión brindadas por el UML para, basado en este
lenguaje modelar aplicaciones Web. Publica hacia junio del 99 varios artículos incluido
“Modelling Web Applications Architectures with UML” donde describe la extensión de UML para
el modelado de aplicaciones Web. (UML en acción. Modelando aplicaciones Web, 2006)
Su extensión presenta como elementos más significativos a 3 clases de UML estereotipadas
con los siguientes estereotipos “Server Page”, “Client Page”, “Form” empleados para el código
servidor, código cliente y formularios respectivamente.
La extensión permite reflejar otros elementos como controles ActiveX, Librerías de Etiquetas
(tag library), Ficheros de Scripts, Conjunto de Frames, que prácticamente no se comentan en el
presente trabajo, para profundizar en estos, se recomienda consultar (Conallen, 2002).
Las relaciones posibles a establecerse entre los tres elementos claves son:

Hasta Client Page Form Server Page
Desde

Client Page <<Link>> , <<redirect>> Contiene <<Link>> , <<redirect>>

Form Agregado por. --- <<Submit>>

Server Page <<Build>>, <<redirect>> <<Redirect>>
Tabla 4 Relaciones entre estereotipos Web
Como se está en presencia de una aplicación Web se recomienda entonces hacer uso de
dichos estereotipos y sus relaciones para el modelado de la aplicación en general.

Diagramas de Clases
Una vez definida la base de la arquitectura se presenta a continuación la propuesta para los
Diagramas de Clases del Diseño de los Casos de Uso del Sistema de manera genérica. En el
diseño se propone no volver a especificar patrones de diseño puesto que la reutilización de
EXT, ZF y Doctrine incorporan algunos de los más utilizados para la presentación y el manejo
de datos.
Se sugiere el uso de los artefactos (clases, paquetes, relaciones, subsistemas) como medio
para simplificar diagramas que puedan ser complejos y lograr un mejor entendimiento.

Fig. 7 DCD para Caso de Uso Genérico.

Clase Descripción

Zend_Loader Se encarga de la carga dinámica de clases y ficheros. Es una utilidad
de Zend Framework.

Zend_View Es la clase de ZF encargada del manejo de las vistas. Tiene
implementado el patrón decorator.

Zend_Controller_Front Representa el controlador frontal de la aplicación (patrón Front
Controller). Se encarga de manejar las solicitudes y respuestas. Es
manejado por index.

EXT_generica Para la creación de componentes EXT no solo se utilizan las clases
ext_base y ext_all, EXT_generica representa otra clase que pueda ser
utilizada o incluida para su utilización.

Index Constituye el único punto de acceso a la aplicación, conjuntamente
con la clase Zend_Loader y Zend_Controller_Front se encarga del
funcionamiento de la aplicación, atención a solicitudes y respuestas.

clase_bd Representa la clase modelo del Caso de Uso, es generada
dinámicamente por Doctrine, por lo general lleva el mismo nombre de
la tabla asociada. Hereda de doctrine_record.

doctrine_record Es, conjuntamente con doctrine_table, una de las clases
fundamentales de Doctrine, se encarga del manejo de los datos de
una tabla por cada fila o record.
Tabla 5 Descripción clases DCD genérico
Analizando entonces la real composición de los paquetes que se reutilizan (ver figuras 3,4 y 5) y
para lograr una simplificación para casos de uso que puedan ser más complejos se propone
como versión definitiva:

Fig. 8 Propuesta DCD para Caso de Uso Genérico (Mecanismo de Diseño)

A manera de explicación se recuerda que destrucción de objetos, referencia) y el
index es el mecanismo que se conecta con el tiempo de vida de los objetos (duración de la
controlador frontal quien redirecciona todas instancia) y cada uno de los dos a pesar que
las solicitudes al controlador correspondiente muestra información semejante tiene sus
según la solicitud del usuario. A la vez recibe peculiaridades. Muchos diseñadores
las solicitudes y envíos de los formularios de seleccionan a su preferencia el diagrama en
EXT y deja el trabajo una vez más al dependencia de la información que desea
controlador frontal quien las enruta a la mostrar; normalmente podría dejarse a
página destino. La clase index representa el selección pero se recomienda el uso de los
contenedor general que será quien construirá diagramas de secuencia para el diseño.
de manera dinámica y mostrará la vista final
Luego de la explicación anterior y para una
al usuario. Un mismo caso de uso puede
mejor comprensión del funcionamiento
tener hasta n vistas y controladores por lo
interno del software así como la interacción
que se deja en mano de los diseñadores la
entre las clases de la aplicación y el
adaptación del diagrama de clases UML.
framework se proponen dos diagramas de
interacción genéricos (secuencia) para una
Diagramas de Interacción de las dos operaciones básicas de los casos
de uso: mostrar datos y realizar una acción
Si bien los diagramas de clases de diseño determinada.
muestran las relaciones estáticas entre las
diferentes clases, los diagramas de Las imágenes a continuación muestran el
Interacción: secuencia y colaboración, comportamiento general de los objetos en un
muestran la parte dinámica de las relaciones caso de uso cualquiera de la aplicación
entre las instancias de dichas clases en las representando los principales métodos y
realizaciones de los casos de uso. Se clases de los frameworks utilizados. Se deja
representan mediante una secuencia de en manos del diseñador su propio diseño, lo
objetos y sus relaciones, además de los que se presenta es una propuesta incluyendo
mensajes (llamadas a métodos, creación mensajes genéricos que se explican más
adelante en una pequeña tabla.

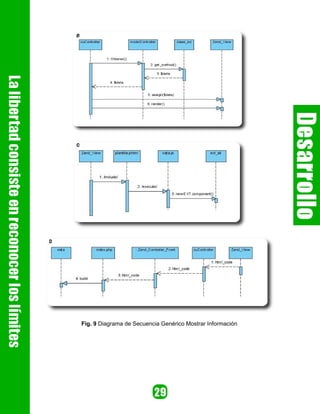

Fig. 9 Diagrama de Secuencia Genérico Mostrar Información

Mensaje Descripción

someAction Representa la llamada a uno de los métodos del controlador

get_method Representa el método de obtención de datos utilizado en el
modelo. Por lo general es un método ya establecido por
Doctrine.

/include/ Representa el uso de una clase determinada, ya sea su
contenido o una funcionalidad incluida.

/execute/ Representa la ejecución del código Java Script por una página
cliente.

new EXT.component Representa la creación de uno de los componentes de EXT, en
cada caso podrían crearse varios componentes.

html_code Representa el retorno del código html de la vista a mostrarse al
usuario. Incluye los valores dinámicos así como en contenido
de la plantilla.
Tabla 6 Descripción de mensajes genéricos

Conclusiones
Con una sólida arquitectura base, un diseño flexible y escalable y el uso de las ventajas y
utilidades que brindan los frameworks implementados y disponibles para el desarrollo Web es
posible diseñar y posteriormente desarrollar aplicaciones con una considerable rapidez y
calidad. El correcto uso de estilos, patrones y mecanismos de diseño en la generación de los
artefactos necesarios garantiza la base necesaria para lograr calidad en la propuesta. El uso del
Zend Framework, unido a las potencialidades que brinda EXT y un excelente manejo de datos
con Doctrine son muestras de esto.

Referencias
[1] Manual Online de Doctrine PHP. [En línea] [Citado el: 26 de 04 de 2008.]
http://www.phpdoctrine.org/documentation/manual.
[2] Booch, G., Rumbaugh, J, and Jacobson, I. 1999. The Unified Modeling Language User
Guide. 1999.
[3] Conallen, Jim. 2002. Building Web Applications with UML. s.l. : Object Technology Series
by Addison Wesley, 2002. Vol. Second Edition.
[4] Documentación del Proceso Unificado, version 2003.06.00. 2003. Arifact Design
Mechanism. Rational Unified Process v 2003.06.00. 2003.
[5] Larman, Craig. UML y Patrones. 2da Edición. Cap. 30 Epig. 2. Patrón de Arquitectura:
Capas.

[6] SHAW M., Garlan D. 1996. Software Architecture Perspective on an Emerging Discipline.
New Jersey : Prentice Hall, 1996.
[7] UML en acción. Modelando aplicaciones Web. Navarro, José Angel Franco. 2006.
Ciudad de la Habana : s.n., 2006.

Autor

Yuniel Eliades Proenza Arias
Vicedecado de Formación – Facultad 9
Profesor de Programación
yproenza@uci.cu

Grails: Framework
para el desarrollo de
aplicaciones Web (1ra Parte)
Grails es un framework orientado al desarrollo de aplicaciones web de forma sencilla,
rápida y divertida.
✔ Es una estructura software compuesta
de componentes personalizables e
intercambiables para el desarrollo de
una aplicación.
✔ En otras palabras, es una aplicación
genérica incompleta y configurable a
la que podemos añadirle las últimas
piezas para construir una aplicación
concreta.

Introducción Objetivos de un framework
Hoy en día, con la aparición de nuevas ✔ Desarrollo rápido.
metodologías y herramientas en el ámbito de
✔ Desarrollo estructurado.
la ingeniería de software, el desarrollo de
aplicaciones web ha tomado un cause un ✔ Reutilización de código.
tanto distinto a lo que se tenia hace unos
✔ Disminución del esfuerzo en el
años atrás; ésto representa que, si antes con
desarrollo.
el desarrollo y herramientas tradicionales
demorábamos semanas y/o meses en ✔ Aprovechar las funcionalidades ya
prototipiarlas, meses o hasta años en implementadas, no debemos
desarrollarlas completamente. Hoy en día reinventar la rueda.
con la aparición de los frameworks éste ✔ Nos concentramos directamente en la
tiempo se ha reducido considerablemente, solución del problema.
ya que ahora con la ayuda de estas nuevas
herramientas como son los frameworks y ✔ Tener como aliadas a las
teniendo como aliadas a las metodologías metodologías de desarrollo ágil (XP,
ágiles de desarrollo, podemos prototipear AD).
nuestras aplicaciones en cuestión de minutos
u horas, y terminar su desarrollo en una par
de semanas. Patrón MVC
Desde la aparición de RoR (Ruby on Rails) el
padrino de todos los frameworks de
Que es un framework desarrollo de aplicaciones web, el patrón
✔ Es una estructura de soporte definida MCV ha cobrado una notable importancia,
en la cual otro proyecto de software sobre todo por su cualidad de dividir en
puede ser organizado y desarrollado. capas el desarrollo de un proyecto o
aplicación web.
✔ Se ha convertido en la piedra angular
de la moderna ingeniería del software. ✔ Modelo: Encargado de modelar y
contener la lógica del dominio de la

aplicación. Características de Grails
✔ Vista: Encargada de contener la
✔ Se basa en el patrón MVC.
lógica de presentación.
✔ Tiene todo lo necesario para
✔ Controlador: Encargado de ser el
desarrollar aplicaciones Web.
engranaje entre el modelo y la vista; y
también contener la lógica del ✔ Soporta Ajax.
negocio. ✔ Posee buena documentación.
✔ Es multiplataforma.
✔ Posee una numerosa comunidad de
desarrolladores y usuarios.
✔ Inspirado en Ruby on Rails (Padrino
de la mayoría de los Frameworks).
✔ Está en constante desarrollo.

Componentes de Grails
✔ Hibernate: El estándar defecto para
ORM en el mundo de Java.
✔ Spring: El más popular framework
para Java.

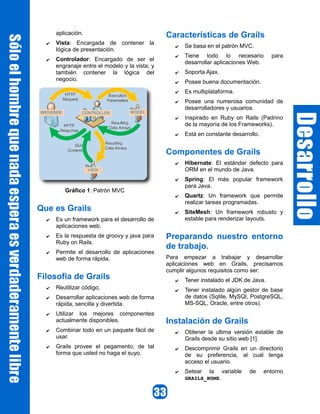

Gráfico 1: Patrón MVC
✔ Quartz: Un framework que permite
realizar tareas programadas.
Que es Grails ✔ SiteMesh: Un framework robusto y
✔ Es un framework para el desarrollo de estable para renderizar layouts.
aplicaciones web.
✔ Es la respuesta de groovy y java para Preparando nuestro entorno
Ruby on Rails.
de trabajo.
✔ Permite el desarrollo de aplicaciones
web de forma rápida. Para empezar a trabajar y desarrollar
aplicaciones web en Grails, precisamos
cumplir algunos requisitos como ser:
Filosofía de Grails ✔ Tener instalado el JDK de Java.
✔ Reutilizar código. ✔ Tener instalado algún gestor de base
✔ Desarrollar aplicaciones web de forma de datos (Sqlite, MySQl, PostgreSQL,
rápida, sencilla y divertida. MS-SQL, Oracle, entre otros).
✔ Utilizar los mejores componentes
actualmente disponibles. Instalación de Grails
✔ Combinar todo en un paquete fácil de ✔ Obtener la ultima versión estable de
usar. Grails desde su sitio web [1].
✔ Grails provee el pegamento, de tal ✔ Descomprimir Grails en un directorio
forma que usted no haga el suyo. de su preferencia, al cual tenga
acceso el usuario.
✔ Setear la variable de entorno
GRAILS_HOME.

✔ Adicionar $GRAILS_HOME/bin en el path.
Para confirmar que nuestra instalación es correcta, introducimos el comando grails en la línea
de comando.

Gráfico 2: Uso del comando grails

Nuestra primera aplicación
Nuestra pequeña aplicación se enmarca en un entorno donde se mantiene el registro de
eventos (congresos, jornadas, etc), a los cuales concurren varios expositores de diferentes
nacionalidades y donde cada uno de estos tiene una o más conferencias que impartir.

Gráfico 2: Diagrama E/R de nuestra aplicación
Para una mejor comprensión del potencial de Grails en el desarrollo de aplicaciones web,
realizaremos una aplicación paso a paso.

Estructura de un Proyecto
Hoy en día, los frameworks mantienen una forma similar de estructurar sus proyectos,
imaginemos como si se tratase de un organigrama donde se consideran las siguientes partes:
1. Un proyecto contiene una o varias aplicaciones
2. Una aplicación tiene uno o varios módulos
3. Un módulo tiene una o varias acciones
4. Una acción puede o no estar asociada a una vista
5. Creación de la aplicación

Gráfico 3: Crear una aplicación

Estructura de directorios
Al igual que la mayoría de los frameworks orientados al desarrollo de aplicaciones web, Grails
cuando crea los proyectos y aplicaciones, por defecto crea una estructura de directorios
definida, estructura que nos permite mantener un orden y conocer exactamente donde se
encuentran todos y cada uno de los componentes de nuestra aplicación.

Gráfico 4: Estructura de la aplicación

Ejecución de la aplicación
Otra característica similar que poseen la mayoría de los frameworks, va referida a que estos
vienen con un pequeño servidor de aplicaciones que nos permite ejecutar y probar nuestros
desarrollos, debemos considerar que estos pequeños servidores de aplicación solo deben ser
utilizados en etapas de prueba o pequeños desarrollos, ya que para entornos mas grandes o de
producción debemos hacer uso de servidores de aplicación mas robustos, orientados y con
soporte al lenguaje propio del framework; en el caso de Grails se puede hacer uso de Tomcat,
Jboss, Websphere entre otros.
El pequeño servidor de aplicaciones que acompaña a Grails es Jetty, como lo muestra la figura.

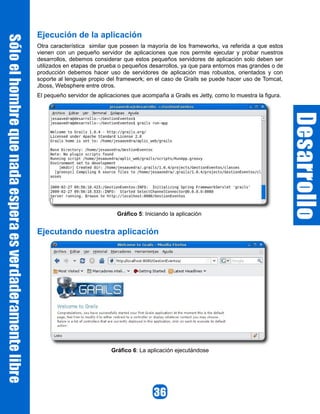

Gráfico 5: Iniciando la aplicación

Ejecutando nuestra aplicación

Gráfico 6: La aplicación ejecutándose

Modelado del dominio
Para describir el dominio de nuestra aplicación, primero debemos crear los dominios
correspondientes, de la siguiente forma para todos y cada uno de los dominios de nuestra
aplicación:

Gráfico 7: Creando los dominios
Grails cuando crea un dominio, inicialmente crea sólo clases vacías en el directorio
GestionEventos/grailsapp/domain/, las cuales debemos modificar e incluir los siguientes
contenidos:
/grailsapp/domain/Evento.groovy
class Evento {
String nombre
String ciudad
Date inicia
Date finaliza
String sitioweb
}

/grailsapp/domain/Expositor.groovy
class Expositor {
String paterno
String materno
String nombre
String nacionalidad
String email
}

/grailsapp/domain/Conferencia.groovy
class Conferencia {
String titulo
String resumen
Date fecha
}

Relaciones
Las relaciones de nuestro modelo deben verse reflejados en nuestros dominios. Grails permite
mantener relaciones de 1 a 1, de 1 a muchos y de muchos a muchos. Para nuestro ejemplo las
relaciones son las siguientes:
✔ Un evento tiene muchas conferencias
✔ Un expositor puede impartir muchas conferencias
Estas relaciones deben figurar en los dominios y ficheros correspondientes como se muestra a
continuación:
/grailsapp/domain/Evento.groovy
class Evento {
String nombre
String ciudad
Date inicia
Date finaliza
String sitioweb
static hasMany = [conferencias:Conferencia]
}

/grailsapp/domain/Expositor.groovy
class Expositor {
String paterno
String materno
String nombre
String nacionalidad
String email
static hasMany = [conferencias:Conferencia]
}

/grailsapp/domain/Conferencia.groovy
class Conferencia {
String titulo
String resumen
Date fecha
Evento evento
Expositor expositor
static belongsTo = [Evento,Expositor]
}

Scaffolding
Scaffolding es un término introducido por Rails, para representar la generación de los
artefactos, que permiten un uso más sencillo y rápido de las interfaces que permiten
operaciones básicas, denominados de forma genérica CRUDs (Create, Read, Update y Delete)
o ABDs (Altas Bajas y Modificaciones).
Grails permite 2 tipos de scaffolding, dinámicas y estáticas; en esta primera parte del tutorial
sólo consideraremos el scaffolding dinámico.
Para cada uno de los dominios, para los que se desee tener un scaffold, se debe crear de forma
análoga la creación y adecuación del controlador correspondiente, como se muestra a
continuación.

Gráfico 8: Creando los controladores
Para esto debemos realizar las siguiente operaciones:
✔ Crear los controladores para cada uno de los dominios.
✔ Modificar los controladores, de tal forma que permitan generar los scaffold de forma
dinámica.
Los controladores para nuestra aplicación deberían tener los siguientes contenidos:
/grailsapp/controllers/EventoController.grovy
class EventoController {
def scaffold = Evento
}
/grailsapp/controllers/ExpositorController.grovy
class ExpositorController {
def scaffold = Expositor
}
/grailsapp/controllers/ConferenciaController.grovy
class ConferenciaController {
def scaffold = Conferencia
}

Gráfico 9: Nuestra aplicación y sus controladores

Ejecución y pruebas
Una vez corriendo nuestra aplicación podemos empezar a probar todas y cada una de las
características provistas por los scaffolds generados: Formularios, Ventanas de diálogo,
Relaciones, Efectos JavaScript en ciertos campos, etc,...

Gráfico 10: Efectos varios en los formularios de creación

Gráfico 11: Listado de Eventos

Referencias
[1] http://www.grails.org
[2] Getting Started with Grails
[3] The Definitive Guide to Grails

Autor

Líder de la Comunidad ATIX (Oruro – Bolivia)
Activista de Software Libre en Bolivia
jesaavedra@opentelematics.org
http://jesaavedra.opentelematics.org

Gestión de
Certificados Digitales
con OpenSSL (2da parte)
Hoy por hoy el uso de certificados digitales se ha hecho tan frecuente e importante,
sobre todo la momento de garantizar la privacidad y seguridad tanto en el intercambio
de documentos como en establecer comunicaciones seguras en los distintos servicios
que hacen uso del Internet.

Operaciones sobre certificados digitales
OpenSSL provee muchas operaciones criptográficas como encriptación y desencriptación de
datos, creación y verificación de resúmenes (digests), cálculo de pares de claves públicas y
privadas, manipulación de certificados, etc.

Detalles de los certificado
Antes de realizar operaciones sobre los certificados digitales y con estos, primeramente es
necesario conocer los detalles de los mismos, son varias las opciones que provee OpenSSL,
así como se muestran en las figuras siguientes:

Detalles del dueño del certificado y de la CA que firma el certificado

Detalles de vigencia del certificado, huella digital, hash y el serial correspondiente

Detalles generales del certificado de forma conjunta

Resúmenes de archivos
Los resúmenes (digests) de mensajes (o archivos) son usados para asegurar que un mensaje
(o archivo) es válido y no ha sido modificado durante la transmisión.
El resumen es creado aplicando una función de hash sobre el mensaje (o archivo) original. Es
extremadamente difícil (sino imposible) encontrar dos mensajes para los cuales se obtenga un
mismo valor de resumen.
Los resúmenes son usados comúnmente para proveer integridad a los archivos transmitidos,
ellos además poseen propiedades de autenticación y no-repudio para algún tipo de datos a
través de firmas digitales.
Un resumen encriptado con la clave privada del autor del archivo es lo equivalente a la firma
digital del archivo; otros podrían verificar el resumen del archivo usando la clave pública del

autor.
Para poder obtener resúmenes de archivos, primeramente debemos generar un par de llaves
(publica y privada), así como se muestran en las figuras:

OpenSSL, provee algunas variantes de como hacer uso de los resúmenes, como muestran las
figuras siguientes:

Los resúmenes obtenidos por OpenSSL son los mismos que se obtienen por utilidades como
md5sum y sha1sum, así como se muestra en las figuras siguientes:

Firma digital
Una de las grandes utilidades de los resúmenes es la de poder simular una firma normal,
básicamente consiste en obtener el resumen de un archivo y cifrar este resumen para
protegerlo y de esta forma poder garantizar que cierto archivo fue enviado conjunto a su
resumen cifrado por una persona en particular, aspecto que es posibilita realizar la verificación
haciendo uso del archivo resumen, la llave pública y el archivo origen, así como se muestra en
la figura siguiente:

Canales de comunicación
El algoritmo Diffie-Hellman permite el intercambio secreto de claves entre dos extremos que no
han tenido contacto previo, utilizando un canal inseguro, y de manera anónima (no autenticada).
Se emplea generalmente como medio para acordar claves simétricas que serán empleadas
para el cifrado de una sesión.
El algoritmo Diffie-Hellman permite que dos entidades se pongan de acuerdo en un número, a
través de un canal público, sin que dicho número pueda ser conocido por ningún atacante que
esté monitorizando la comunicación.
Una vez que esas entidades acuerdan un valor, de forma segura, éste puede ser utilizado, por
ejemplo, como clave de cifrado simétrico para intercambiar más información de forma
confidencial.

Cifrado/descifrado de archivos

Cifrado simétrico
El cifrado simétrico consiste en el uso de una clave que es conocida tanto por el emisor como
por el receptor, y se supone que por nadie más. El emisor genera el mensaje cifrado utilizando
un algoritmo de cifrado simétrico y la clave, y transmite el mensaje cifrado al receptor. Éste,
aplicando la misma clave y el algoritmo inverso obtiene nuevamente el mensaje original. Este
método garantiza confidencialidad y autentificación, pero el hecho de que ambas partes deban
conocer la clave genera dos problemas:
Los algoritmos de cifrado simétrico más utilizados son 3DES (libre) e IDEA (patentado).

Cifrado simétrico

Descifrado simétrico

Cifrado asimétrico
Las técnicas de cifrado asimétrico se basan en el uso de dos claves, una pública y otra privada,
de modo que lo que una de ellas cifra, sólo puede descifrarlo la otra, y viceversa. Se inventaron
para evitar el problema del intercambio de claves de los sistemas de cifrado simétricos. Tanto el
emisor como el receptor poseen dos claves: una privada (conocida sólo por él) y una pública
(conocida por cualquiera), de manera que no es necesario que el emisor y el receptor
intercambien claves secretas.

Cifrado simétricos

Descifrado asimétrico
Un aspecto importante a considerar en el cifrado asimétrico, va referido al tamaño del archivo
origen (mensaje.txt) no debe ser mayor a 128 bytes o 1024 bits.
A diferencia del cifrado simétrico, el comando rsautl no admite textos largos, tan sólo de unos.
Esto es debido a que normalmente no se cifran grandes documentos mediante algoritmos
asimétricos. Como ya se ha comentado los documentos se cifran con algoritmos simétricos sólo
las claves secretas se cifran con algoritmos asimétricos.
En caso de desear encriptar asimétricamente archivos de mayor tamaño, se puede hacer uso
de la opción smime, tal como se muestra en las figuras siguientes:

Cifrado asimétrico

Descifrado asimétrico

Confidencialidad: Cifrar
✔ cifrar un mensaje para enviarlo a un receptor: si el emisor desea transmitir un
mensaje al receptor, de manera que sólo el receptor pueda conocer su contenido
generará el mensaje cifrado utilizando un algoritmo de cifrado asimétrico y la clave
pública del receptor. En este caso sólo se garantiza la confidencialidad del mensaje, ya
que sólo el receptor, utilizando el algoritmo inverso y su clave privada podrá reproducir el
mensaje original, pero no la identidad del emisor ni la integridad del mensaje. Este
método se denomina cifrado simple.
✔ cifrar un mensaje para guardarlo con seguridad: si el mensaje lo ciframos con
nuestra clave pública, sólo nosotros podremos descifrarlo. Esto se utiliza para proteger
archivos que no queremos que nadie pueda leer.

Autentificación: Firmar
✔ Si el emisor desea transmitir un mensaje al receptor, de manera que éste tenga
garantizado que la única persona que pudo haberlo generado es el emisor, generará el
mensaje cifrado utilizando un algoritmo de cifrado asimétrico y su clave privada. El
receptor, utilizando el algoritmo inverso y la clave pública del emisor podrá reproducir el
mensaje original. En este caso sólo se asegura la autentificación, no la confidencialidad
(ya que la clave pública del emisor es conocida por cualquiera, por lo que cualquiera
podría haber obtenido el mensaje) ni la integridad. Este método se denomina firma
digital.

Confidencialidad + Autentificación: Cifrar + Firmar
Cuando el emisor desea transmitir un mensaje al receptor asegurando la confidencialidad y la
autentificación, realizará los dos pasos anteriores consecutivamente:
✔ primero cifra el mensaje con la clave pública del receptor.
✔ a continuación lo firma con su clave privada.
El receptor, utilizando el algoritmo inverso, su clave privada y la clave pública del emisor podrá
reproducir el mensaje original. Este método se denomina doble cifrado.
Los algoritmos de cifrado asimétrico más utilizados son RSA (libre) y DSA (libre).

Cifrado híbrido
La complejidad computacional de los algoritmos de cifrado asimétrico hace que sea muy
costoso el uso del doble cifrado, por lo que generalmente se utiliza el cifrado híbrido, que
combina cifrado asimétrico, cifrado simétrico y funciones hash. Herramientas como GPG,

OpenSSH y OpenSSL utilizan cifrado híbrido: criptografía asimétrica para intercambiar la clave
de cifrado simétrico y criptografía simétrica para la transmisión de la información.
OpenSSL permite cifrado simétrico/asimétrico de datos a través de varios algoritmos y sus
variantes.

Utilidades de OpenSSL
OpenSSL, permite generar claves, con la particularidad que esta cada vez es distinta, así como
muestra la figura.

Para repetir una clave hacemos uso de la opción salt seguido de los 2 caracteres iniciales del
hash generado, así como muestra la figura.

Para generar hashes al estilo shadow en sistemas GNU/Linux, podemos hacerlo con la opción
-1 y para repetir la clave hacemos uso de la opción salt seguido de los 8 caracteres situados
entre el segundo y tercer $, como se muestra en la figura.

Frontends
Actualmente existen varios frontedns, para la gestión de certificados digitales, desde las
aplicaciones de escritorio hasta aplicaciones accesibles vía browser (OpenCA); de entre todos
uno de los frontends mas difundidos el el TinyCA, que se caracteriza por su sencillez y facilidad
al momento de hacer uso del mismo. A continuación presentamos algunas imágenes que
muestran algunas de sus capacidades:

Detalles de la Entidad Certificadora

Creación de un solicitud de certificado

Vista de la petición de certificado

Opciones permitidas para una solicitud de certificado

Detalles del certificado

Referencias
[1] http://www.openssl.org/
[2] http://es.wikipedia.com

Autores

Joseph Sandoval Falomici
Líder de la Comunidad ATIX (Oruro – Bolivia)
Profesor universitario
Activista de Software Libre en Bolivia
Entusiasta de Software Libre
jesaavedra@opentelematics.org
josephsandoval@gmail.com
http://jesaavedra.opentelematics.org

CentOS
Directory Server (CentOS 5)
Un servicio de directorio (SD) es una aplicación o un conjunto de aplicaciones que
almacena y organiza la información sobre los usuarios de una red de ordenadores,
sobre recursos de red, y permite a los administradores gestionar el acceso de usuarios
a los recursos sobre dicha red. Además, los servicios de directorio actúan como una
capa de abstracción entre los usuarios y los recursos compartidos.

✔ Puede sincronizar usuarios y grupos
con Active Directory (vamos, a mi no
me agrada mucho andar
sincronizando cosas con productos de
la Microsoft, pero es una
característica y hay que mencionarla).
✔ Posee una interfaz gráfica de
administración muy completa en
donde centraliza todo lo relacionado
al manejo de los servicios, usuarios,
Introducción grupos, logs y es posible realizar
respaldos , entre otras cosas.
CentOS Directory Server es un servidor de
directorios basado en RedHat Directory
Server, a la manera de un fork, tal como la Aplicaciones del Servicio de
distro RedHat Enterprise Linux y Fedora. Directorio
Al parecer la mayor parte de las Las aplicaciones o utilidades de un servicio
componentes del producto de software están de directorio son variadas, y a continuación
bajo GPL, pero otras tienen copyright de se muestra una lista de algunas de ellas:
RedHat.
✔ Principalmente se utiliza para
propósitos de autenticación, por lo
Características cual cualquier aplicación que lo
necesite, y posea soporte para LDAP,
✔ Soporta LDAPv3.
podrá autenticarse y obtener la
✔ Documentación extensa, ya que información que necesita del servidor
utiliza la de RedHat Directory Server, de directorios, tal como dirección de
la cual puede ser accedida desde correo electrónico, teléfono, dirección,
internet sin necesidad de tener una etc.
licencia de RedHat.
✔ Existen diferentes servicios que
✔ Soporta autenticación segura con soportan LDAP, por ejemplo el proxy
SSLv3, TLSv1 y SASL. Squid, servidor smtp Postfix, y se
✔ Implementa características avanzadas utiliza para implementar “ldap
de replicación, es decir, Multimaster naming”.
Replication o Replicación Multi ✔ El cliente de correo Thunderbird (al
Maestro. igual que otros, como Evolution)

posee soporte para LDAP, por lo cual Comprobando el hostname
puedes conectarte a un servidor de
este tipo y obtener tu libreta de Para que no haya problemas con la
direcciones de correo. instalación, es necesario que el hostname del
nodo en el cual estamos instalando CDS
✔ En sistemas Linux/Unix es posible
corresponda al FQDN del mismo (fully
autenticar usuarios del sistema
qualified domain name, el nombre
operativo contra un servidor LDAP, vía
PAM y libuser, en vez de la completo):
autenticación por defecto
(/etc/passwd, /etc/shadow, [morenisco@dirserver1 ~]$ hostname
/etc/group). Esto provee de dirserver1.cdsl.cl
autenticación centralizada, lo que
facilita enormemente la administración Versión del sistema
de las cuentas para sistemas de
terminales livianas, o de acceso operativo
compartido. Esta documentación fue realizada para
CentOS 5.2:
Pasos previos
Los pasos previos a la instalación son [morenisco@dirserver1 ~]$ cat /etc/issue
CentOS release 5.2 (Final)
detallados a continuación: Kernel r on an m

Obteniendo el archivo del repositorio de testing de CentOS
[root@dirserver1 ~]# cd /etc/yum.repos.d/
[root@dirserver1 yum.repos.d]#
[root@dirserver1 yum.repos.d]# ls -l
total 16
-rw-r--r-- 1 root root 2049 Jun 19 2008 CentOS-Base.repo
-rw-r--r-- 1 root root 626 Jun 19 2008 CentOS-Media.repo
[root@dirserver1 yum.repos.d]# wget -v http://dev.centos.org/centos/5/CentOS-
Testing.repo
--09:21:16-- http://dev.centos.org/centos/5/CentOS-Testing.repo
Resolving dev.centos.org... 204.15.73.242
Connecting to dev.centos.org|204.15.73.242|:80... connected.
HTTP request sent, awaiting response... 200 OK
Length: 710 [text/plain]
Saving to: `CentOS-Testing.repo'

100%[===================================================>] 710 --.-K/s in 0s
09:21:17 (60.0 MB/s) - `CentOS-Testing.repo' saved [710/710]

Excluyendo una versión específica de java del repositorio de
testing
En el archivo que describe el repositorio es necesario agregar la línea exclude=java1.7.0
icedtea, con el fin de excluir este paquete para ser instalado.

[root@dirserver1 ~]# cd /etc/yum.repos.d/
[root@dirserver1 yum.repos.d]# ls -l
total 24
-rw-r--r-- 1 root root 2049 Jun 19 2008 CentOS-Base.repo
-rw-r--r-- 1 root root 626 Jun 19 2008 CentOS-Media.repo
-rw-r--r-- 1 root root 710 Apr 17 2007 CentOS-Testing.repo
[root@dirserver1 yum.repos.d]# vim CentOS-Testing.repo
[c5-testing]
name=CentOS-5 Testing
baseurl=http://dev.centos.org/centos/$releasever/testing/$basearch/
enabled=0
gpgcheck=1
gpgkey=http://dev.centos.org/centos/RPM-GPG-KEY-CentOS-testing
# Added by hand
exclude=java-1.7.0-icedtea
# CentOS-Testing:
# !!!! CAUTION !!!!
# This repository is a proving grounds for packages on their way to CentOSPlus and
CentOS Extras.
# They may or may not replace core CentOS packages, and are not guaranteed to function
properly.
# These packages build and install, but are waiting for feedback from testers as to
# functionality and stability. Packages in this repository will come and go during the
# development period, so it should not be left enabled or used on production systems
without due
# consideration.

Instalando algunas dependencias necesarias.

[root@dirserver1 ~]# yum install xorg-x11-xauth bitstream-vera-fonts dejavu-lgc-fonts
urw-fonts
Setting up Install Process
[...salida suprimida...]
Installed: urw-fonts.noarch 0:2.3-6.1.1
Complete!
[root@dirserver1 ~]#

Instalación de CentOS Directory Server

Para instalar el meta paquete que contiene la distribución de CentOS Directory Server, es
necesario habilitar el repositorio de testing, para que el meta paquete sea obtenido desde ahí.
El comando para realizar ambas operaciones junto a su salida es el siguiente:
[root@dirserver1 ~]# yum --enablerepo=c5-testing install centos-ds
c5-testing 100% |=========================| 1.9 kB 00:00
primary.sqlite.bz2 100% |=========================| 389 kB 00:01
Excluding Packages from CentOS-5 Testing
Finished
Setting up Install Process

Installed: centos-ds.i386 0:8.0.0-1.4.el5.centos.4

[...salida suprimida...]

Complete!

Verificando la versión de java en uso
[morenisco@dirserver1 ~]$ rpm -qa | grep java
java-1.6.0-openjdk-1.6.0.0-0.16.b09.el5.centos
tzdata-java-2007k-2.el5.centos
java-1.4.2-gcj-compat-1.4.2.0-40jpp.115

[morenisco@dirserver1 ~]$ java -version
java version "1.6.0"
OpenJDK Runtime Environment (build 1.6.0-b09)
OpenJDK Client VM (build 1.6.0-b09, mixed mode)
[morenisco@dirserver1 ~]$

Configurando el servicio de directorio
En esta sección aparece con negrita las líneas en las cuales hay que responder, o simplemente
asentir presionando enter.
Ejecutar el utilitario de configuración:
[root@dirserver1 ~]# /usr/sbin/setupdsadmin.pl
==================================================================
This program will set up the CentOS Directory and Administration Servers.

It is recommended that you have "root" privilege to set up the software.
Tips for using this program:
- Press "Enter" to choose the default and go to the next screen
- Type "Control-B" then "Enter" to go back to the previous screen
- Type "Control-C" to cancel the setup program

Would you like to continue with set up? [yes]: yes
==================================================================
BY SETTING UP AND USING THIS SOFTWARE YOU ARE CONSENTING TO BE BOUND BY
AND ARE BECOMING A PARTY TO THE AGREEMENT FOUND IN THE
LICENSE.TXT FILE. IF YOU DO NOT AGREE TO ALL OF THE TERMS
OF THIS AGREEMENT, PLEASE DO NOT SET UP OR USE THIS SOFTWARE.

Do you agree to the license terms? [no]: yes
==================================================================
Your system has been scanned for potential problems, missing patches,
etc. The following output is a report of the items found that need to
be addressed before running this software in a production
environment.

CentOS Directory Server system tuning analysis version 10-AUGUST-2007.
NOTICE : System is i686-unknown-linux2.6.18-92.el5 (1 processor).

WARNING: 503MB of physical memory is available on the system. 1024MB is recommended for
best performance on large production system.

NOTICE : The net.ipv4.tcp_keepalive_time is set to 7200000 milliseconds
(120 minutes). This may cause temporary server congestion from lost
client connections.

WARNING: There are only 1024 file descriptors (hard limit) available, which
limit the number of simultaneous connections.

WARNING: There are only 1024 file descriptors (soft limit) available, which
limit the number of simultaneous connections.

Would you like to continue? [no]: yes
==================================================================
Choose a setup type:

1. Express
Allows you to quickly set up the servers using the most
common options and pre-defined defaults. Useful for quick
evaluation of the products.

2. Typical
Allows you to specify common defaults and options.

3. Custom
Allows you to specify more advanced options. This is
recommended for experienced server administrators only.

To accept the default shown in brackets, press the Enter key.

Choose a setup type [2]:
==================================================================
Enter the fully qualified domain name of the computer
on which you're setting up server software. Using the form
<hostname>.<domainname>
Example: eros.example.com.
To accept the default shown in brackets, press the Enter key.

Computer name [dirserver1.cdsl.cl]:
==================================================================
The servers must run as a specific user in a specific group.
It is strongly recommended that this user should have no privileges
on the computer (i.e. a non-root user). The setup procedure
will give this user/group some permissions in specific paths/files
to perform server-specific operations.

If you have not yet created a user and group for the servers,
create this user and group using your native operating
system utilities.

System User [nobody]:
System Group [nobody]:
==================================================================
Server information is stored in the configuration directory server.
This information is used by the console and administration server to
configure and manage your servers. If you have already set up a
configuration directory server, you should register any servers you
set up or create with the configuration server. To do so, the
following information about the configuration server is required: the
fully qualified host name of the form
<hostname>.<domainname>(e.g. hostname.example.com), the port number
(default 389), the suffix, the DN and password of a user having
permission to write the configuration information, usually the
configuration directory administrator, and if you are using security
(TLS/SSL). If you are using TLS/SSL, specify the TLS/SSL (LDAPS) port
number (default 636) instead of the regular LDAP port number, and
provide the CA certificate (in PEM/ASCII format).

If you do not yet have a configuration directory server, enter 'No' to
be prompted to set up one.

Do you want to register this software with an existing

configuration directory server? [no]:
==================================================================
Please enter the administrator ID for the configuration directory
server. This is the ID typically used to log in to the console. You
will also be prompted for the password.

Configuration directory server
administrator ID [admin]:
Password:
Password (confirm):
==================================================================
The information stored in the configuration directory server can be
separated into different Administration Domains. If you are managing
multiple software releases at the same time, or managing information
about multiple domains, you may use the Administration Domain to keep
them separate.

If you are not using administrative domains, press Enter to select the
default. Otherwise, enter some descriptive, unique name for the
administration domain, such as the name of the organization
responsible for managing the domain.

Administration Domain [cdsl.cl]:

==================================================================
The standard directory server network port number is 389. However, if
you are not logged as the superuser, or port 389 is in use, the
default value will be a random unused port number greater than 1024.
If you want to use port 389, make sure that you are logged in as the
superuser, that port 389 is not in use.

Directory server network port [389]:

==================================================================
Each instance of a directory server requires a unique identifier.
This identifier is used to name the various
instance specific files and directories in the file system,
as well as for other uses as a server instance identifier.

Directory server identifier [dirserver1]:

==================================================================
The suffix is the root of your directory tree. The suffix must be a valid DN.
It is recommended that you use the dc=domaincomponent suffix convention.
For example, if your domain is example.com,
you should use dc=example,dc=com for your suffix.
Setup will create this initial suffix for you,
but you may have more than one suffix.
Use the directory server utilities to create additional suffixes.

Suffix [dc=cdsl, dc=cl]:

==================================================================
Certain directory server operations require an administrative user.
This user is referred to as the Directory Manager and typically has a
bind Distinguished Name (DN) of cn=Directory Manager.
You will also be prompted for the password for this user. The password must
be at least 8 characters long, and contain no spaces.

Directory Manager DN [cn=Directory Manager]:
Password:
Password (confirm):

==================================================================
The Administration Server is separate from any of your web or application
servers since it listens to a different port and access to it is
restricted.

Pick a port number between 1024 and 65535 to run your Administration
Server on. You should NOT use a port number which you plan to
run a web or application server on, rather, select a number which you
will remember and which will not be used for anything else.

Administration port [9830]:

==================================================================
The interactive phase is complete. The script will now set up your
servers. Enter No or go Back if you want to change something.

Are you ready to set up your servers? [yes]:
Creating directory server . . .
Your new DS instance 'dirserver1' was successfully created.
Creating the configuration directory server . . .
Beginning Admin Server creation . . .
Creating Admin Server files and directories . . .
Updating adm.conf . . .
Updating admpw . . .
Registering admin server with the configuration directory server . . .
Updating adm.conf with information from configuration directory server . . .
Updating the configuration for the httpd engine . . .
Starting admin server . . .
The admin server was successfully started.
Admin server was successfully created, configured, and started.
Exiting . . .
Log file is '/tmp/setupmKPwo4.log'


Algunas comprobaciones post instalación/configuración
Verificando si se inició el servicio de directorio

[root@dirserver1 ~]# /etc/init.d/dirsrv status
dirsrv dirserver1 (pid 4879) is running...

==> está corriendo.

Verificando si se “levantó el puerto” 389
[root@dirserver1 ~]# netstat -tln | grep 389
tcp 0 0 :::389 :::* LISTEN

==> está escuchando.

Veamos qué programa está utilizando el puerto 389

[root@dirserver1 ~]# lsof -i:389
COMMAND PID USER FD TYPE DEVICE SIZE NODE NAME
ns-slapd 6394 nobody 7u IPv6 18701 TCP *:ldap (LISTEN)

Ok, el binario ns-slapd es quien está implementando el servicio y ocupando el puerto 389, solo
para saber...

Comprobando si se inició el servicio de administración

Esto es importantísimo, ya que a través de este servicio podremos loggearnos a la aplicación de
administración cuando sea necesario, desde donde se tiene control del árbol del directorio.Se
puede realizar operaciones como detención, inicio y reinicio del servicio de directorio
(naturalmente también se puede hacer desde una línea de comandos), configurar Multi Master
Replication, etc.

[root@dirserver1 ~]# /etc/init.d/dirsrv-admin status
dirsrv-admin (pid 6482) is running...

==> Ok, está corriendo.

Lanzando la consola de administración
Lanzamos la consola de administración con el comando que se muestra en la imagen:

Nota: el puerto 9830 se seteó durante el proceso de configuración. Y si especificaron otro,
entonces deberían reemplazarlo en el comando.
Luego se presenta la ventana de login, en donde se debe ingresar el login (por defecto es
admin, a menos que hayan especificado otro durante el proceso de configuración), como se ve
en la siguiente imagen:

Finalmente, tenemos acceso a la consola de administración:

Autenticando a un usuario y realizando una búsqueda

Esta prueba tiene por objetivo probar en forma simple que el servicio de directorio está
funcionando, por medio de realizar dos operaciones básicas (bind, search)
El bind significa acceder con algún tipo de credenciales al sistema ldap, ya sea un acceso
anónimo, que no es en si una cuenta anónima, o especificando un usuario y password (muchas
veces se permite el bind y search anónimo o con un usuario sin password; los cual por cierto no
es lo más seguro).
En esta parte creé un usuario, el cual tiene por DN (distinguished name, o nombre distintivo por
decirlo de alguna forma) lo siguiente :

"uid=lvivero,ou=people,dc=cdsl,dc=cl"

Entonces, utilizando una de las herramientas que provee openldapclients.i386,
ldapsearch, realicé una búsqueda simple, especificando el DN y password del usuario, de la
siguiente forma:
[morenisco@dirserver1 ~]$ ldapsearch -x -D "uid=lvivero,ou=people,dc=cdsl,dc=cl" -w
L34rn1n6 -b "ou=people,dc=cdsl,dc=cl" "objectclass=*"
# extended LDIF
# LDAPv3
# base <ou=people,dc=cdsl,dc=cl> with scope subtree
# filter: objectclass=*
# requesting: ALL

# People, cdsl.cl
dn: ou=People, dc=cdsl, dc=cl
objectClass: top
objectClass: organizationalunit
ou: People

# LVivero, People, cdsl.cl
dn: uid=LVivero,ou=People, dc=cdsl, dc=cl
mail: morenisco@noc-root.net
uid: LVivero
givenName: Luis
objectClass: top
objectClass: person
objectClass: organizationalPerson
objectClass: inetorgperson
sn: Vivero
cn: Luis Vivero

# search result
search: 2
result: 0 Success

# numResponses: 3
# numEntries: 2

Como se observa, se obtuvo la salida fruto de la búsqueda, permitida por un bind correcto.
Si uno ingresa mal el password, o si la autenticación no funciona, entonces obtendríamos lo
siguiente:

[morenisco@dirserver1 ~]$ ldapsearch -x -D "uid=lvivero,ou=people,dc=cdsl,dc=cl" -w
L34rn1n7 -b "ou=people,dc=cdsl,dc=cl" "objectclass=*"
ldap_bind: Invalid credentials (49)

Referencias
[1] Documento completo en: http://morenisco.belvil.eu/blog/?p=67

Autor

Morenisco
morenisco@cdsl.cl

Willay news
Nova Baire la Distro Cubana
Cuba ha lanzado a mediados del mes de
Febrero su propia Distro denominada “Nova
Baire” basado en Gentoo, con una interfaz
amigable similar a Windows y Macintosh.

Nova fue presentado en la Feria de
Informática en la Habana, lo interesante de
Hace tres años ya había rumores sobre esta Distro es que tiene la interfaz sencilla
distribuciones cubanas pero se habían que permite el uso de aplicaciones
quedado en el camino, hasta que en el 2008 modernas, no presenta muchos
se comento que los estudiantes y docentes requerimientos en cuanto a hardware y es
de la Universidad de Ciencias Informáticas por ello que se puede trabajar en máquinas
de la Habana estaban realizando la nueva obsoletas. Si deseas más información sobre
Distro Nova. Según el Ministro de Nova Baire ve a la página oficial
Comunicaciones de Cuba, Ramiro Valdés http://www.nova.uci.cu o puedes ver el
quién está a la cabeza de una comisión vídeo promocional dirigiéndote a la página
encargada para impulsar el uso de Software http://www.cubaleo.net/2009/02/nova-
Libre dijo que es “muy importante tener un linux-made-in-cuba-oficial/.
mayor control en todos los procesos
informáticos”; y los desarrolladores
partidarios del software libre celebran esta
decisión ya que es más cercano a la
ideología cubana. Además que Cuba tiene
un bloqueo comercial por parte de Estados
Unidos, por ésto la mayoría de los cubanos
utilizan el Sistema Operativo Windows de
manera ilegal, esto hace que no tengan las
actualizaciones apropiadas y legales.

CEBIT 2009
Luego del Mobile World Congress que no Uno de los principales temas a tratarse en
tuvo muchas novedades este año, el CEBIT esta versión son la “Green IT” o verde IT,
2009 se viene con todo pese a la crisis cuyo reto de las empresas de hoy es hacer
económica mundial. que sus productos sean más eficientes en el
consumo de energía; y de esta manera
apoyar los esfuerzos para frenar el
Calentamiento Global que es un tema latente
a nivel mundial. Se considera que las
Tecnologías de Información y
Telecomunicación son una herramienta
importante para reducir la contaminación
ambiental; según Greenpeace en CEBIT
2008 sólo 3 productos vencieron la prueba
La mayor feria mundial de Tecnologías de ambiental, lo rescatable es que varias
información y telecomunicación CEBIT empresas eliminaron algunos productos
(Centro para la Tecnología de la tóxicos y se espera que este año se supere
Información y de la Oficina – Centrum der éste número y se tenga más éxito en la
Büro-und Informationstechnik ) tendrá prueba ambiental. Otro de los puntos a tratar
lugar en Hannover Alemania desde el 3 al 8 es la “Webciety” o Internet en la Sociedad
marzo del presente año, en esta oportunidad que es un tema fundamental en la Feria,
CEBIT está asociado con California cuyo debido a que hay miles y millones de
Gobernador Arnold Schwarzenegger indicó personas que utilizan este recurso a nivel
que estaría presente en la inauguración de personal, social y laboral; todo esto mucho
la feria y personajes importantes en cuanto más lo verás en el CEBIT 2009.
a este mundo de la tecnología se refiere.
CEBIT ha demostrado en anteriores ferias Autor
bastante éxito, mucha innovación,
negociaciones, participación de empresas
importantes, afluencia de personas
profesionales en el área de Informática y
apasionados por la tecnología y mucho
más; este año la Feria espera seguir
teniendo el éxito de siempre e incluso
superarlo en todo aspecto.

Ivonne Karina Menacho Mollo
Titulada de la carrera de Ingeniería de
Sistemas e Informática (F.N.I.)
Conductora programa radial “Doble Clic”
ivonnekarina2003@hotmail.com

Willay news
Un Poderoso Sistema de
Sistemas - FCS
Future Combat Systems FCS (Sistemas Las normas Abiertas del Sistema Operativo
de Combate del Futuro) una pieza son necesarias para satisfacer las
poderosa de la modernización del ejército de necesidades del Ejército en cuanto a la
los EEUU. Este proyecto tiene una gran información en tiempo real y la seguridad.
cobertura, que va desde robots móviles LynuxWorks permite a los desarrolladores
hasta plataformas de comunicación, mover aplicaciones de FCS entre aquellas
búsquedas tridimensionales, sistemas que han sido desarrolladas en entornos
futuristas de guerra terrestres o aéreos. Linux y aquellas dirigidas a plataformas
RTOS (The real-time Operating Systems)
embebido, sin costoso o lento proceso de
conexión.

Solo imaginemos: comunicar toda una
cadena de comandos, compartir datos en
tiempo real, reaccionar a los cambios en Actualmente este proyecto supera las 63
diferentes condiciones con precisión y millones líneas de código y ha tenido un
rapidez en cada una de las unidades, alcance mayor de lo que puede manejar el
vehículos aéreos y terrestres, tripulados y no Ejército.
tripulados. Sin duda alguna, deberá estar
bajo un sistema que no tenga fallos,
bastante estable y confiable. Con un calendario de desarrollo que llega
Es justo aquí donde entra LynxOS-178 (de hasta el año 2030, esperamos que este
la empresa LynuxWorks) sistema operativo proyecto que pareció inicialmente un cuento
embebido que ofrece compatibilidad con de ciencia ficción, se consolide y en un
Linux y POSIX (Interfaz para Sistemas futuro cercano podremos ver un campo de
Operativos migrables basados en UNIX) batalla intermediado por la tecnología.

Computadora del tamaño de
un adaptador de corriente?
Tiene un consumo de energía menor a 5
vatios, pero no vayamos a pensar que tiene
un bajo rendimiento pues el procesador que
contiene es de la serie Marvell Kikwood que
permite a las interfaces operar a velocidad
de cable, de esta manera los usuarios no
ven una disminución en el rendimiento
utilizando un enchufe en vez de una
computadora convencional. Lo que se
extrañara un poco será una salida de vídeo
más convencional y una conexión
inalámbrica.

SheevaPlug es el nombre que le ha dado
Marvell a su nueva creación, !una
computadora del tamaño de un adaptador
de corriente! si!!!, yo tampoco lo creí, con
un microprocesador de 1.2 GHz, 512 MB de
RAM, 512 MB de almacenamiento FLASH,
una tarjeta Ethernet Gigabit y conectividad Este pequeño dispositivo que por cierto es
USB 2.0 que permite a los usuarios ejecutar compatible con las distribuciones GNU/Linux
aplicaciones que requieran un disco duro u a partir del Kernel 2.6, tiene un costo de $99,
otro periférico (monitor, impresora) aunque rumores dicen que la empresa
transformándolo en un pequeñísimo quiere rebajar su precio a $49, grandioso no
servidor, cualquiera podrá tener un servidor lo creen? Uno después de esto se
compacto con tan solo conectarlo a un preguntara que hacemos con computadoras
enchufe de la pared. tan grandes, que consumen 10 veces más
energía que esta propuesta.

Autor

Marcia Estrella Velasquez Aguilar
Egresada de la carrera de Ingeniería de
Sistemas (F.N.I.)
mevaguerreradelaluz@gmail.com

Willay news
Amistad con la naturaleza post-consumo de papel. Otras características
incluyen 2 GB de memoria extraíble opcional,
navegador WAP, mini USB, y de 128 x 128
65K CSTN 1,6 pulgadas en la pantalla.

Al parecer el 2009 es el año de la ecología y
es que todas las empresas están lanzando
El proyecto "Green Heart Phone" de Sony
productos más y más amigables con el
Ericsson, también trata de encaminarse en el
medio ambiente. Samsung ha lanzado la
tema de hacer uso de materiales reciclables.
serie de F2EG, discos duros SATA que
Actualmente la mayoría de los teléfonos
vienen en tamaños de 500GB, 1TB y 1.5TB.
celulares no son biodegradables, ya que
Son llamados “eco-friendly” porque
contienen pequeñas cantidades de
efectivamente están siendo fabricados con
sustancias potencialmente nocivas en las
materiales que los hacen fáciles de reciclar,
baterías que, si no se eliminan
pero además, porque también estos nuevos
adecuadamente, podrían dañar el medio
discos duros ayudan a reducir un 43% de
ambiente.
energía respecto a sus competidores
directos.

Motorola no quiso quedarse atrás, es así "Green Heart Phone" investigará nuevas
que se esta dedicando a promocionar su tecnologías para incluir en sus carcasas
primer teléfono móvil que se realizó material bio-plástico, teclados de plástico
utilizando las botellas de agua de plástico reciclado, con cargadores de 3.5mW de
recicladas. El teléfono tiene mayor duración poder, manuales de usuario basados en
de batería con hasta nueve horas de tiempo HTML, aplicaciones educativas "Ecomate" y
de conversación y hasta 18 días de tiempo el medio ambiente presente en todos los
de espera. Además, el teléfono GSM y envases.
embalaje incluidos en la caja de materiales
se imprimen en el 100% reciclado

Evadir sistemas biométricos
Desde que se descubrieron los sistemas Parece increíble ver que hace unos años
biométricos, fueron muchas las aplicaciones atrás hablamos de los sistemas biométricos
que empezaron a hacer uso de esta como los sistemas más seguros, pero
tecnología, principalmente para sistemas actualmente tan sólo toma 1 día crear una
donde la autenticación es un tema critico. protección a base de silicona, y evadir estos
controles.

Autor

Jenny Saavedra López
Diseño y Edición Revista Atix
Japón y EE.UU están usando desde hace
jennysaavedra@gmail.com
algún tiempo lectores de huellas digitales
biométricos, que son usados para prevenir
el acceso de terroristas e inmigrantes
ilegales reconocidos a dichos países. Sin
embargo, el pasado mes salió a la luz que
varios ciudadanos coreanos lograron pasar
este filtro de huellas digitales usando una
protección en sus dedos.

Ahora los medios de comunicación en Japón
y Corea, han develado que esta
“protección” para saltar estos controles
cuesta tan sólo $70 dólares, al parecer
muchos criminales corenaos están
promoviendo mucho este tipo de
protecciones de silicona.

Carnaval de Oruro, Obra Maestra del Patrimonio Oral e Intangible de la Humanidad

Santuario de la Virgen del Socavón Vista nocturna del Santuario del Socavón

Imágenes del fastuoso Carnaval de Oruro

Morenada
Tobas Figura de la Morenada

Figura de Los Incas Negritos Tinkus

Caporales Chinas de la Diablada Pujllay

Contacto
Para solicitar cualquier información, puedes contactar a:
✔ Esteban Saavedra López (jesaavedra@opentelematics.org )
✔ Williams Chorolque Choque (williamsis@gmail.com)

Publicación

Te invitamos a ser parte de la Revista ATIX. La forma de participar puede ser
enviándonos:
✔ Artículos referidos a áreas como:
✔ Instalación y personalización de Aplicaciones
✔ Scripting
✔ Diseño gráfico
✔ Programación y desarrollo de aplicaciones
✔ Administración de servidores
✔ Seguridad
✔ y cualquier tema enmarcado dentro del uso de Software Libre
✔ Trucos y recetas.
✔ Noticias.
✔ Comics.
✔ Links de interés.

Empezamos a registrar nuestra historia:

28 de abril del 2008 20 de junio del 2008 6 de agosto del 2008

17 de septiembre del 2008 10 de noviembre del 2008 17 de diciembre del 2008

26 de enero del 2009

atix08

Más contenido relacionado

La actualidad más candente (20)

Destacado (16)

Similar a atix08 (20)

Más de tutorialsruby (20)

Último (20)

atix08
