Este documento describe los conceptos básicos de las bases de datos, incluyendo los tipos de bases de datos jerárquicas, de red y relacionales. Luego, explica cómo crear una base de datos relacional en OpenOffice usando una base de datos de ejemplo sobre áreas naturales protegidas en Mendoza, Argentina. Esto incluye planificar la base de datos, obtener datos, crear tablas y relaciones, generar consultas, formularios e informes.
Bases de datos w
- 1. Bases de Datos Organización de la información y espacialización SISTEMA DE INFORMACIÓN GEOGRÁFICA (SIG) EN PLATAFORMA LIBRE PRIMERA PARTE
- 2. conjunto de datos pertenecientes a un mismo contexto y almacenados sistemáticamente para su posterior uso. “descripción" del modo de contener los datos, almacenar y recuperar información. Abstracciones, algoritmos y conceptos matemáticos. Bases de datos (BD) Sistema gestor de bases de datos (SGBD) almacenan y posteriormente acceder a los datos de forma estructurada. Modelo de administración de datos
- 3. Datos con información raíz (sin padre), nodo padres, hijos, hojas (sin hijos) Gran volumen de información y datos compartidos Crea estructuras estables y de gran rendimiento Incapacidad de representar eficientemente la redundancia BD jerárquicas http://www.dataprix.com/book
- 5. Permite redundancia Estructura compleja BD de red http://www.dataprix.com/book
- 7. Paradigma por uso de relaciones Irrelevante el lugar y la forma en que se almacenan los datos. Flexibiliza la administración de información. Lenguaje estándar SQL normalización dBASE. BD relacionales http://www.dataprix.com/book
- 9. Una base de datos relacional: campos que contienen los fragmentos individuales de datos. Cada tabla de la BD es un grupo de campos. Al crear una tabla, también se determinan las características de cada campo de la misma. La información se recupera y/o almacena mediante consultas.
- 10. http://www.openoffice.org/es Bases de datos relacionales con plataformas libres SGDBD: OpenOffice Base Creación de una nueva base de datos Creación BD
- 12. Planificación ¿Para qué serán los campos? (definición de áreas) Características categóricas del ANP Espacialización Marco legislativo Personal Proyectos asociados ¿campos en Características del ANP? Categoría Ecorregión ¿ campos en Espacialización? Coordenadas X e Y Superficie Perímetro ¿campos en Marco Legislativo? Ley de creación Actualizaciones de la ley ¿ campos en Personal? Empleados de DRNR Personal científico ¿campos en Proyectos asociados? Nombre del proyecto Fecha inicio Notas
- 13. ¿Cómo usaré la información de estos tres campos? Objeto/elemento de trabajo: Campo con clave primaria. Campos comunes a más de un área: deben estar vinculados (relacionados) Fechas, horario, campañas... Integridad de las tablas: entre tipos de datos y propiedades del campo. La categorización de ANP incluye un numero finito de niveles (monumentos, parques, reservas): tabla con un campo en cajas de lista en los formularios. Planificación
- 14. Áreas Naturales de Mendoza Ordenanza Provincial Campo Ley Nombre ANP 1 Nombre ANP 2 Campo Nombre Ɽ 1 a varios Empleados Áreas Naturales Nombre empleado Campo Nombre cuenta correo personal empleado Campo e-mail Ɽ 1 a 1 Acta 1 Campo informes Acta 2 Ɽ 1 a varios Teoría de conjuntos Planificación de la BD
- 16. Patrimonio Natural http://www.patrimonionatural.com Sistema Federal de Áreas Protegidas (SIFAP) http://www2.medioambiente.gov.ar/bases/areas_protegidas Secretaría de Ambiente y Desarrollo Sustentable http://www.ambiente.mendoza.gov.ar/index.php/areas-protegidas Obtención de datos
- 17. Creación de tablas 1) Importar un .dbf, teniendo en cuenta la características de campos: a) Clave primaria: 1) siempre con valor en cada fila, 2) el valor no puede repetirse. b) numericos enteros (integer) (ID, Co_) c) textuales en texto (varchar) 2) Tipo de datos y descripción de los campos Una tabla guarda información sobre un grupo de cosas con las mismas características o atributos (columnas), las filas son los objetos reales de la que se guarda información.
- 18. Ventana de edición de datos Modifica la propiedad de los atributos Creación de tablas
- 19. Agrega registros Alfanuméricos (tratados como carácter) Numéricos enteros y reales (permiten operaciones aritméticas) Temporales Especiales Automáticos (secuenciales) Creación de tablas Ventana de introducción de datos
- 20. Entorno de tablas de la BD APN Modifica la propiedad de las tablas
- 21. Generación de relaciones Evita errores tipográficos de información redundante. Modificar datos en grupos, Independencia para editar los registros Evita los registros parcialmente completos. Favorece el almacenamiento de información múltiple de un campo, sin duplicar ni delecionar caracteres. Uno a uno Uno a Muchos: campo en tabla 1 con valor sin error a tabla 2: ID_característica Muchos a muchos: tabla intermedia www.ite.educacion.es
- 23. Una consulta crea una tabla nueva a partir de las tablas existentes dependiendo de la forma en que se ha creado la consulta. Generación de consultas
- 24. ANP Espacial Truco: campos “actual” (“visible”) se aplican como filtros. Generación de consultas
- 25. ANP Legislación Generación de consultas
- 26. Entorno de consultas de la BD APN Generación de consultas
- 27. ANP administrativo Generación de consultas
- 28. Los formularios se usan para introducir datos en los campos de una o más tablas asociadas con el formulario (ver caso de las imágenes). Generación de formularios También se pueden usar para ver los campos de una o más tablas asociadas con el formulario.

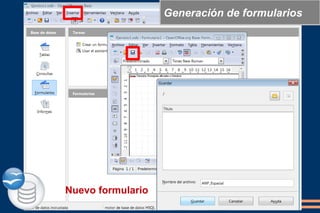

- 29. Nuevo formulario Generación de formularios
- 30. Datos del formulario Campos de control del formulario Barra de Diseño del formulario Control dependiente a un campo de una tabla. Muestran, introducen y actualizan valores de los campos. Control independiente sin origen. Muestran gráficos, imágenes Control calculado el origen de los datos es una expresión, no un campo. Expresión: combinación de operadores (+,-,* y /), o nombres de controles, o nombres de campos, o funciones que devuelven un solo valor y valores constantes. Generación de formularios
- 31. Edición en Navegador Generación de formularios vista diseño
- 32. Generación de formularios con asistente
- 33. Generación de formularios con asistente
- 34. Generación de formularios con imágenes
- 35. Entorno de Formularios de la BD APN Generación de formularios
- 36. Un informe organiza la información de los campos de una consulta para presentar e imprimir. Generación de informes Sólo se pueden crear utilizando el asistente. http://extensions.openoffice.org/ Oracle Report Builder Base Switchboard IMAGENES Truco: compactar BD > menú Herramientas> SQL, en esta ventana introduce el comando CHECKPOINT DEFRAG, >Ejecutar”>“Comando ejecutado satisfactoriamente”
- 38. Interacción MySQL dBASE Tablas externas DESTINO Tablas internas ORIGEN Unión: se mantiene 1 a 1 Enlace: se borra 1 a muchos
- 39. MySQL Connector Requisitos específicos Estos requisitos sólo son necesarios para ejecutar determinadas funcionalidades. Drivers para tablas de Oracle Para instalar los drivers de Oracle hay que seguir los siguientes pasos: 1. Acceder a Oracle Database 10g Release 2 (10.2.0.3.0) drivers. 2. Aceptar los términos de licencia. 3. En la página siguiente, descargar el archivo ojdbc14.jar (1,536,979 bytes) - classes for use with JDK 1.4 and 1.5. Nota: Es necesario registrarse para hacer efectiva la descarga 4. Mover el archivo a la siguiente carpeta: En Windows: Mover el archivo a la carpeta bingvSIGextensionescom.iver.cit.gvsiglib, que se encuentra en el directorio donde se ha instalado gvSIG.
