SÓLIDOS SOLICITADOS A CARGAAXIAL.
1.- Definición.
Se define como Sólido Solicitado a Carga Axial, a un sólido de eje recto, el cual se denomina eje
longitudinal o eje axial, y en el que dicha dimensión longitudinal es grande en comparación con
cualquier otra dimensión medida en una dirección perpendicular y en el que cada una de las
resultantes de las cargas externas tiene por recta soporte el referido eje axial.
Figura Nº 1. Definición de Sólido Cargado Axialmente.
2.- Comportamiento.
Considérese una barra homogénea BC de longitud L y sección transversal uniforme A, bajo la
acción de una carga externa P en la sección C, perpendicular a dicha sección y cuya línea de acción
coincide con el centroide de la sección transversal (figura 2). La figura muestra que por la
solicitación de la fuerza externa el sólido cambia su geometría, en este caso aumenta de longitud
debido a la tracción que ejerce dicha solicitación. Para efectos de los análisis correspondientes a
este capítulo, se despreciarán todos los efectos que puedan existir en direcciones perpendiculares a
la línea de acción de la carga, es decir, cualquier cambio de longitud en direcciones perpendiculares
al eje axial del sólido.
1

y
x
z
C
B
L
C'
B
δ
P
Figura Nº 2. Barra solicitada axialmente.
Para el estudio de los efectos que se producen internamente, se dibuja una retícula en la superficie
exterior del sólido antes de la aplicación de la carga y se observa que forma adquiere dicha retícula
con la deformación que sufre el sólido por la aplicación de la carga. Esto es lo que se muestra en la
figura Nº 3, (exagerando la deformación para poder visualizarla). De la observación de esta figura
se concluye que todos los cuadrados iguales de la retícula se han transformado en rectángulos
iguales. Esta transformación de cada elemento, es la que se observa en la parte inferior izquierda de
la figura Nº 3. Si ésta es la deformación, se concluye que cada uno de los elementos de la retícula
tiene que estar solicitado por la misma carga.
2

Figura Nº 3. Deformación de sólido de prismático y detalle.
Por ello cuando la barra se secciona con un plano transversal imaginario, como el plano c-c de la
figura N° 4b, el equilibrio del diagrama de cuerpo libre de esta parte de la barra se obtiene con una
distribución de vectores esfuerzos iguales que solo tienen componente normal y que se desarrollan
en la sección transversal. Esta distribución tiene una resultante N que es normal a la superficie
expuesta, es igual a P en magnitud y tiene una línea de acción que es colineal con la línea de acción
de P. Se supondrá que la distribución de esfuerzos normales en un elemento cargado axialmente es
uniforme, excepto en la inmediata vecindad de los puntos de aplicación de las fuerzas (ver figura N°
4a y 4c). Del equilibrio de fuerzas verticales se tiene σA = N y el valor σ del esfuerzo se será:
σ=
N
A
Figura N° 4. Distribución del esfuerzo normal en diferentes secciones de la barra.
Si se desea encontrar el cambio de longitud de la barra, causado por la fuerza aplicada (para este
tipo de problema no se considerará el cambio de las dimensiones transversales), puede dividirse la
barra en elementos de longitud infinitesimal dx, la cantidad por determinar será la suma de los
alargamientos que ocurren en cada elemento que componen la barra (ver figura N° 5).
3

z
x
dx
L
δ
C
C'
B B
P
dδ

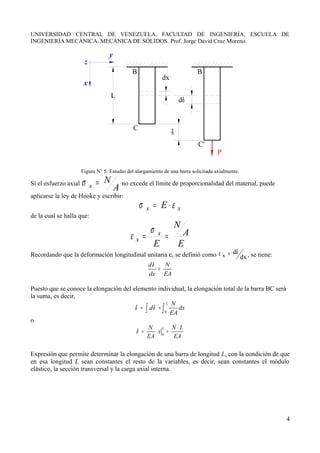

Figura N° 5. Estudio del alargamiento de una barra solicitada axialmente.
Si el esfuerzo axial
A
N
x =
σ no excede el límite de proporcionalidad del material, puede
aplicarse la ley de Hooke y escribir:
x
x E ε
σ ⋅
=
de la cual se halla que:
E
A
N
E
x
x =
=
σ
ε
Recordando que la deformación longitudinal unitaria εx se definió como dx
d
x
δ
=
ε , se tiene:
d N
dx EA
δ
=
Puesto que se conoce la elongación del elemento individual, la elongación total de la barra BC será
la suma, es decir,
0
L N
d dx
EA
δ δ
= =
∫ ∫
o
0
L
N N L
x
EA EA
δ
⋅
= ⋅ =
Expresión que permite determinar la elongación de una barra de longitud L, con la condición de que
en esa longitud L sean constantes el resto de la variables, es decir, sean constantes el módulo
elástico, la sección transversal y la carga axial interna.
4

Si se despeja de la ecuación la variable correspondiente a la fuerza interna, quedando en función del
desplazamiento, se obtiene:
δ
L
EA
N =
lo que demuestra que el comportamiento de una barra solicitada axialmente es análogo al de un
resorte, es decir,
F=Kx
Por ello, la expresión EA/L se la conoce como rigidez axial.
Si la barra tiene otras cargas, si no es prismática (la sección transversal no es constante), o está
constituida por diversos materiales, debe dividirse en fracciones que satisfagan individualmente las
condiciones para usar la ecuación, es decir, para dicha fracción de longitud, denotada como Li, la
carga axial, la sección transversal y el módulo elástico del material deben permanecer constantes.
Llamando respectivamente Ni, Ai,y Ei, a la fuerza interna, al área de la sección transversal y módulo
de elasticidad que corresponde a la parte i, el alargamiento de esta fracción se obtiene mediante:
i i
i
i i
N L
E A
δ =
y el alargamiento de la barra completa será:
i i
i i i
N L
E A
δ = ∑
3.- Ejemplo.
Considérese el problema de la figura Nº 6. Corresponde a un sólido con cambio de sección
transversal, tres cargas axiales y módulo elástico constante. Se requiere determinar el cambio de
longitud del sólido.
5

Figura Nº 6. Sólido no prismático cargado axialmente.
La figura Nº 7 muestra el diagrama de cuerpo libre. Nótese que la reacción desconocida se ha
indicado en el sentido que ejerce tracción. La aplicación de la única ecuación de equilibrio permite
determinar el valor de la reacción R = 650 kN.
Figura Nº 7. Diagrama de cuerpo libre del problema de la figura Nº 6.
Al observar la figura Nº 7, se concluye que es necesario hacer un estudio por fracciones en las
cuales se cumplan las condiciones indicadas anteriormente. Del diagrama de cuerpo libre debe
entenderse que entre las secciones comprendidas entre A y B, hay un valor de fuerza axial interna
constante. Lo mismo ocurre entre las secciones comprendidas entre B y C, y entre las secciones
entre C y D. En los mismo intervalos anteriores se mantienen constantes las áreas de las secciones
transversales. De acuerdo a esta explicación se han construído los respectivos diagramas de cuerpo
libre de las figuras Nº 8, Nº 9, Nº 10 y Nº 11.
6

Figura Nº 8. Corte genérico del sólido en una sección transversal entre A y B.
La figura Nº 8 presenta un corte del sólido en una sección transversal genérica entre A y B. La
figura muestra que es una vez seleccionada la sección que desea estudiarse, puede utilizarse el corte
izquierdo o el corte derecha para determinar la magnitud de los esfuerzos normales y/o el valor de
la fuerza axial interna. El corte izquierdo representa cualquier sección comprendida en el intervalo 0
< x < 270. La determinación correcta del intervalo es importante puesto que este establece el rango
donde son válidas las ecuaciones que se aplican al diagrama de cuerpo libre y los valores de las
variables correspondientes. De este corte izquierdo se concluye, una vez considerado su equilibrio
que N1 = R = 650 kN.
La figura Nº 9, representa un corte exactamente antes de la sección B. El análisis de esta figura
establece que si el corte se realiza justo antes de la sección B, siendo esta sección donde está
aplicada la fuerza externa de 800 kN, esta fuerza estaría contenida en el diagrama de cuerpo libre de
la derecha.
La figura Nº 10 presenta un corte del sólido en una sección transversal genérica entre B y C. La
figura tiene el mismo fin indicado en la figura Nº 8, es decir, muestra que es una vez seleccionada la
sección que desea estudiarse, puede utilizarse el corte izquierdo o el corte derecho para determinar
la magnitud de los esfuerzos normales y/o el valor de la fuerza axial interna. El corte izquierdo
representa cualquier sección comprendida en el intervalo 270 < x < 540, y del equilibrio N2 = - 150
kN. La figura Nº 11 corresponde al corte genérico entre las secciones C y D, y el corte izquierdo
está comprendido en el intervalo 540 < x < 900, y del equilibrio se obtiene N3 = 300 kN.
7

Una vez establecida el valor de la fuerza axial interna en todas las secciones transversales, conocida
la sección transversal, el módulo elástico del material del sólido y longitud, se está en capacidad de
determinar el cambio de longitud mediante
δi=∑i
Ni Li
Ei Ai
=
650kN ×270mm
200GPa×400 mm
2
+
−150kN ×270mm
200GPa×400mm
2
+
300 kN×360 mm
200GPa×200mm
2
2,19−0,51+2,70=4,38mm
Figura Nº 9. Corte justo antes de la sección B.
8

Figura Nº 10. Corte genérico del sólido en una sección transversal entre B y C.
Figura Nº 11. Corte genérico del sólido en una sección transversal entre C y D.
4.- Casos Estáticamente Indeterminados.
En la situación anterior las reacciones producidas por los vínculos pueden determinarse utilizando
exclusivamente las ecuaciones de equilibrio estático.
Sin embargo, hay situaciones donde lo anterior no es posible debido a que el número de reacciones
es superior al número de ecuaciones de equilibrio aplicables al problema planteado. Cuando esta
situación ocurre, el problema se denomina estáticamente indeterminado. Esta denominación se debe
a que al establecer las ecuaciones de equilibrio del problema a resolver, el sistema de ecuaciones es
9

indeterminado puesto que el número de incógnitas es superior al número de ecuaciones. Para poder
obtener una solución única del problema, es necesario obtener un sistema de ecuaciones
determinado. Esto se logra adicionando a las ecuaciones de equilibrio un número de ecuaciones que
haga al sistema de ecuaciones determinado. Estas ecuaciones adicionales se denominan ecuaciones
de compatibilidad de desplazamientos. Este nombre se debe a que esas ecuaciones adicionales
provienen de las condiciones cinemáticas que imponen la vinculación al sólido. Nótese también que
el número de ecuaciones de compatibilidad es igual a la diferencia entre el número de reacciones
del problema y el número de ecuaciones de equilibrio. A esta diferencia de la denomina grado
hiperéstatico.
El procedimiento a aplicar es el siguiente: 1) Elaborar el diagrama de cuerpo libre del problema. 2)
Se determina el grado hiperestático restando al número de reacciones, el número de ecuaciones de
equilibrio. 3) Se plantean las ecuaciones de equilibrio y las ecuaciones de compatibilidad. 4) Se
resuelve el sistema de ecuaciones.
5.- Ejemplo: Sólido prismático confinado en sus dos extremos
Supóngase una barra de longitud L con sección transversal constante A, con ambos extremos fijos
(ver figura N° 12a). Si se le aplica a la barra la carga axial externa P indicada, se producirán las
reacciones R1 y R2 (ver diagrama de cuerpo libre en la figura N° 12b) porque la vinculación impide
los desplazamientos de los extremos de la barra (la dirección correcta de las reacciones se sabrá a
través del signo de los resultados, tal como en estática). (Recomendación: Colocar las reacciones
induciendo tracción en el sólido).
a
L
b
P
(a)
P R2
R1
(b)
Figura N° 12. Sistema hiperestático.
Al escribir la única ecuación de equilibrio, se obtiene:
10

0
2
R
P
1
R
0
FH
=
+
+
−
=
Σ
Nótese que el número de incógnitas es mayor que el número de ecuaciones. Por ello este es un
problema hiperestático (grado de hiperestaticidad = número de incógnitas – número de ecuaciones
de equilibrio). Las reacciones que producen la situación hiperestática se denominan reacciones
redundantes. Por ello el número de reacciones redundantes de un sistema es igual al grado
hiperestático.
a
L
b
P R2
R1
x1
x1
x2
x2
Figura Nº 13. Análisis de la carga axial interna del sólido de la figura Nº 12.
La figura Nº 13 indica que en las secciones transversales genéricas x1 comprendidas en el intervalo
0 < x < a, la fuerza axial interna es diferente a la que ocurre en las secciones transversales genéricas
x2 en el intervalo a < x < L, tal como se muestran en las figuras Nº 14 y Nº 15
Figura Nº 14. Diagrama de cuerpo libre entre 0 < x < a.
11

Figura Nº 15. Diagrama de cuerpo libre entre a < x < L.
En este problema se requiere un sola ecuación de compatibilidad, puesto que le grado hiperestático
es uno, debido a que la diferencia entre el número de incógnitas (2) y el número de ecuaciones de
equilibrio (1) es uno. La ecuación de compatibilidad en este caso proviene de la imposibilidad del
sólido de cambiar de longitud por el tipo de vinculación. Por lo tanto se escribe la ecuación con la
cual se calcula dicho cambio de longitud y se iguala a cero.
δ=
N1 a
EA
+
N2b
EA
=0
puesto que N1 y N2 son las fuerzas internas a lo largo del sólido. Los diagramas de cuerpo libre de
las figuras Nº 14 y Nº 15 permiten expresar los valores de la fuerzas internas en función de la
reacción R1 y de la fuerza externa P, mediante la aplicación de la ecuación de equilibrio.
N1=R1 ; N 2=R1−P
Lo que permite expresar el cambio de longitud en función de R1 y P. La expresión contendrá como
única incógnita a la reacción R1.
δ=
R1 a
EA
+
(R1−P)b
EA
→ R1=
Pb
L
y sustituyendo en la ecuación de equilibrio del sólido completo, se obtiene
R2=
Pa
L
12

6.- Ejemplo: Sólido no prismático confinado en sus dos extremos.
Considérese el problema de la figura Nº 16. Se pide elaborar: 1) Diagrama de fuerza axial interna,
2) diagrama de esfuerzo normal; 3) diagrama de deformación longitudinal unitaria, y 4) diagrama
de desplazamiento.
Figura N° 16. Ejemplo de caso hiperestático.
En este sólido se presentan variaciones de la fuerza axial interna a lo largo del mismo por la
presencia de las cargas externas y variaciones de la sección transversal.
Las figuras siguientes presentan en color amarillo las secciones transversales donde son constantes
las fuerzas internas.
Figura Nº 17. Fuerza axial interna constante entre las secciones transversales B y C.
13

Figura Nº 18. Fuerza axial interna constante entre las secciones transversales C y E.
Figura Nº 19. Fuerza axial interna constante entre las secciones transversales E y G.
14

Figura Nº 20. Fuerza axial interna constante entre las secciones transversales G y H.
Las figuras anteriores conducen a los diagramas de cuerpo libre de la figura Nº 21.
Figura Nº 21. Diagramas de cuerpo libre del problema de la figura nº 16.
Las figuras a continuación presentan en color rojo las secciones transversales donde son constantes
los esfuerzos normales.
15

Figura Nº 22. Esfuerzo normal constante entre las secciones B y C.
Figura Nº 23. Esfuerzo normal constante entre las secciones C y D.
Figura Nº 24. Esfuerzo normal constante entre las secciones D y E.
16

Figura Nº 25. Esfuerzo normal constante entre las secciones E y F.
Figura Nº 26. Esfuerzo normal constante entre las secciones F y G.
17

Figura Nº 27. Esfuerzo normal constante entre las secciones G y H.
La comparación de las figuras Nº 18, Nº 23 y Nº 24 permiten explicar que desde la sección
transversal C hasta la E, la fuerza axial interna es constante, pero debido al cambio de geometría
entre las mencionadas secciones transversales el esfuerzo normal no es el mismo entre C y D, y
entre D y E. Análisis similar entre las secciones E y G conforme a las figuras Nº 19, Nº 25 y Nº 26.
Explicado lo anterior, se plantea el problema. La aplicación de la ecuación de equilibrio al diagrama
de cuepo libre del sólido completo se obtiene
0
2
1
0
2
1
0
=
+
+
−
=
+
+
−
+
−
=
∑
R
P
R
R
P
P
P
R
Fx
Dos incógnitas y una sola ecuación. Problema hiperestático de grado uno. Se requiere de una sola
ecuación de compatibilidad. Como en el ejemplo anterior, aquí también el sólido no puede cambiar
de longitud. Se escribe la ecuación del cambio de longitud del sólido en función de las fuerzas que
actúan en él. (Tanto en función de las cargas externas conocidas y de las reacciones desconocidas.)
Este desarrollo se muestra en la figura Nº 28.
Figura Nº 28. Expresión del cambio de longitud del sólido de la figura Nº 16.
Las fuerzas axiales internas indicadas en la figura Nº 28 puede comprobarse que corresponden a los
diagramas de cuerpo libre presentados en la figura Nº 21. También puede verse que la fuerza axial
interna en cada sección transversal es la suma algebraica de todas las fuerzas actuantes a la
izquierda de esa sección. Las fuerzas con sentido hacia la izquierda producen tracción en la sección
transversal. De manera análoga, la fuerza axial interna en cada sección transversal es la suma
18

algebraica de todas las fuerzas actuantes a la derecha de esa sección. Las fuerzas con sentido hacia
la derecha producen tracción en la sección transversal. Esta segunda opción se le deja al lector su
comprobación. En la expresión de la figura Nº 28, la única incógnita es la reacción R1 y permite
obtener su valor
R1=
P
2
Del equilibrio del sólido completo se encuentra
R2=−
P
2
A continuación pueden construirse los diagramas del problema. El diagrama de carga axial interna
es una gráfica en la cual el eje de abscisas representa la coordenada de ubicación de la sección
transversal mientras que en el eje de las ordenadas se representa el valor de la fuerza axial interna.
En el problema planteado, ya determinada el valor de la reacción R1, si se observan los diagramas
de cuerpo libre de la figura Nº 21, puede comprobarse que pueden calcularse los valores de la
fuerzas axiales internas en todas las secciones del sólido. Este cálculo se resume en la figura Nº 29
que muestra el diagrama de fuerza axial interna pedido.
Figura Nº 29. Diagrama de fuerza axial interna.
El diagrama de esfuerzo normal puede elaborarse a partir del diagrama de carga axial, aplicando la
definición σ=N / A. Por lo tanto en este diagrama el eje de abscisas representa la coordenada de
la sección transversal y el eje de ordenadas el valor del esfuerzo normal. Este diagrama se muestra
en la figura Nº 30.
19

Figura Nº 30. Diagrama de esfuerzo normal.
Se comprueba que entre las secciones C y E la fuerza axial interna es constante, pero el cambio de
sección transversal en D produce el cambio de esfuerzo normal entre C y D, y entre D y E.
Mientras no existan efectos térmicos (se estudiarán posteriormente), la deformación longitudinal
unitaria puede calcularse mediante la expresión ϵ=σ/E. El diagrama de deformación
longitudinal unitaria mostrará en el eje de las ordenadas los valores de la referida deformación. En
el caso de problemas sin efectos térmicos, el diagrama es el mismo diagrama de esfuerzo normal
pero dividiendo cada ordenada entre el módulo elástico. La figura Nº 31 muestra este diagrama.
Figura Nº 31. Diagrama de deformación longitudinal unitaria.
Por último, en el diagrama de desplazamiento el eje de las abscisas representa la coordenada de las
secciones transversales, mientras que las ordenadas indican el valor del desplazamiento de la
sección trasnversal respesto a su ubicación original. Para su deducción requiere el siguiente
20

desarrollo. Por definición ϵ=δ/ L. Si en lugar de considerar una longitud finita L, se considera
una longitud infinitesimal dx, la deformación longitudinal unitaria se expresaría como
ϵ=d δ/ dx.
Esta expresión puede escribirse
d δ=ϵdx → ∫i
i+1
d δ=∫i
i+1
ϵdx → δi+1−δi=∫i
i+1
ϵ dx → δi+1=δi+∫i
i+1
ϵdx
expresión que indica que el desplazamiento de una sección denominada i+1, es igual al
desplazamiento de una sección denominada i más el área del diagrama de deformación longitudinal
unitaria comprendido entre esa dos secciones trasnversales.
Para que esta expresión tenga utilidad, se requiere que el desplazamiento de una sección transversal
sea conocido. En el caso del problema planteado, se conoce el desplazamiento de la sección B, el
cual es cero. Por ello el desplazamiento de la sección C (sección i+1), es el valor del
desplazamiento de la sección B (sección i) más el área del diagrama de deformación longitudinal
unitaria entre las secciones B y C. En este caso el área es Pa/2EA. En forma sucesiva pueden
obtenerse los valores de los desplazamientos de las secciones D, E, F, G y H. Estos valores se
presentan en la gráfica de la figura Nº 32.
Figura Nº 32. Valores de los desplazamiento de seciones transversales
Para terminar de construir el diagrama es necesario unir los puntos de la gráfica encontrados. Para
ello se recurre a la ecuación ϵ=d δ/dx , la cual expresa que la pendiente del diagrama de
desplazamiento es el valor de la deformación longitudinal unitaria. La figura Nº 31 indica que el
valor de la referida deformación es constante en cada fracción del sólido, por lo que la curva que
une los puntos de la figura Nº 32 deben ser líneas rectas. El diagrama final se muestra en la figura
Nº 33.
21

Figura Nº 33. Diagrama de desplazamiento.
Es conveniente destacar que los valores de desplazamiento positivos corresponden en este caso a
desplazamientos de las secciones hacia la derecha de su ubicación original. Los desplazamientos
negativos, por lo tanto corresponden a desplazamientos hacia la izaquierda. Nótese también que las
secciones transversales entre C y D están solicitadas a compresión, por lo que su deformación
corresponde a un acortamiento, pero su desplazamiento es hacia la derecha motivado al
acumulamiento de desplazamiento hacia la derecha de las secciones comprendidas entre B yC.
7.- Barra solicitada por su propio peso.
Considérese el problema mostrado en la figura Nº 34 que corresponde a una barra soportada en su
sección superior y solicitada exclusivamente por su propio peso.
22

Figura Nº 34. Barra solicitada por su propio peso.
Se requiere determinar el desplazamiento del extremo libre la cual tiene un peso específico γ, un
área transversal constante A y un módulo elástico E.
El peso propio de la barra puede ser considerado como una fuerza distribuida a lo largo de la barra.
Para los efectos de este problema, esta fuerza de volumen se sustituye por una fuerza distribuida
equivalente aplicada en el centroide de cada sección transversal, que representa el peso de dicha
sección. Esto es lo que se muestra en la figura N° 34, el cual es el diagrama de carga externa.
Aplicando sumatoria de fuerzas verticales, la reacción que ocurre en el extremo B de la barra
debido a su peso puede ser determinado como:
AL
R
AL
R
Fv
γ
=
=
γ
−
=
∑
0
0
Luego, cortando la barra a una distancia y del extremo B, la fuerza interna Ni necesaria para el
equilibrio del diagrama de cuerpo libre inferior será:
( )
y
L
A
Ni −
γ
=
y por efecto de acción y reacción este valor será el mismo para el diagrama de cuerpo libre superior.
Nótese que esta será una cantidad variable que dependerá de la distancia y a la cual se tome dicha
sección. Por tal motivo, al aplicar la ecuación para determinar el desplazamiento del extremo libre
de la barra, se tendrá:
Obtenido el valor de la fuerza axial interna, se puede elaborar el diagrama de fuerza axial interna,
como ésta es función lineal de la coordenada, se obtiene una gráfica lineal. La fuerza axial interna
en la sección inferior es cero, ya que esta sección no está soportando ninguna carga por debajo de
ella. En la sección superior la fuerza axial es máxima, porque dicha sección soporta el peso total de
23

la barra. Puede verse que la ecuación de fuerza axial indica que cada sección soporta el peso de la
cantidad de barra que hay por debajo de ella. Luego, dividiendo entre el área A de la sección
transversal, se obtiene el diagrama de esfuerzo axial. Como la única carga es el peso, el diagrama de
deformación se obtiene dividiendo las ordenadas del diagrama de esfuerzo, entre el módulo elástico
del material de la barra. Para el diagrama de desplazamiento, se tiene:
E
L
E
L
C
C
B
C
2
2
0
2
2
γ
=
δ
γ
=
−
δ
=
δ
−
δ
La figura Nº 35 muestra estos diagramas.
Figura Nº 35. Diagramas de fuerza axial, esfuerzo normal, deformación longitudinal unitaria y desplazamiento del
problema de la figura Nº 34.
Nótese que el desplazamiento de la sección B (donde está fija la barra) sufre la deformación
máxima, esto se debe a que esta sección es la que está sintiendo la mayor fuerza axial interna, o sea,
soporta el peso de todas las secciones que están por debajo de ella, sin embargo la sección B por
estar fija no sufre desplazamiento. Para el caso de la sección C, nótese que ésta no experimenta
ninguna deformación, ya que no soporta peso pero si experimenta el desplazamiento máximo por
causa de las deformaciones que experimentan las secciones que se encuentra sobre ella.
8.- Efectos térmicos.
Considérese una barra homogénea AB, de sección constante, que descansa libremente sobre una
superficie lisa. Si la temperatura de la barra se eleva en ∆T, se observa que la barra se alarga una
cantidad δT que es proporcional al cambio de temperatura ∆T y a la longitud L de la barra.
24

Figura N° 36. Barra sujeta a un cambio de temperatura.
Se tiene:
( )L
T
T ∆
∝
δ
introduciendo la constante de proporcionalidad α
( )L
T
T ∆
α
=
δ
donde α es una constante característica del material, llamada coeficiente de expansión térmica. δT y
L están expresados en unidades de longitud, α representa una cantidad cuyas unidades son 1 / °C ó
1 / °F dependiendo de si la temperatura está expresada en Celsius o Fahrenheit. En este caso no
existe ninguna restricción para que se produzca el cambio de longitud de la barra.
En forma general, una fracción de un sólido de longitud Li y de sección transversal constante
solicitado axialmente por una fuerza interna de tracción constante N y un cambio de temperatura
uniforme ∆T, experimentará un cambio de longitud dado por la expresión
δ=
NLi
EA
+α Li ΔT
y por su definición, la deformación longitudinal unitaria es
ϵ= δ
Li
=
N
EA
+α ΔT= σ
E
+αΔ T.
Esta es la expresión genérica que se utiliza para elaborar el diagrama de deformación.
Supóngase ahora que la misma barra AB, de longitud L, se coloca entre dos soportes fijos a una
distancia L el uno del otro. De nuevo, no hay esfuerzo ni deformación en esta condición inicial. Si
se eleva la temperatura en ∆T, la barra no puede alargarse debido a las restricciones impuestas en
los extremos, el alargamiento δT no se produce, y en consecuencia aparecen fuerzas sobre la barra
25

generadas por los soportes.
Figura N° 37. Barra doblemente fija sometida a un cambio de temperatura.
Esta condición corresponde al diagrama de cuerpo libre de la figura Nº 38.
Figura Nº 38. Diagrama de cuerpo libre de la barra de la figura Nº 37
Nótese que la reacciones desconocidas se han dibujado saliendo de las secciones transversales
respectivas, lo cual supone tracción en ambos extremos.
La única ecuación de equilibrio aplicable a este problema es la sumatoria de fuerzas horizontales, la
cual establece que R1=R2. Ambas reacciones son iguales pero la ecuación no permite cuantificar
su valor. Por ello, este problema es estáticamente indeterminado. Se establece el grado hiperestático
restándole al número de incógnitas (2) el número de ecuaciones de equilibrio (1). Por lo tanto, el
problema es de grado hiperestático uno (1) y se requiere una ecuación de compatibilidad de
desplazamientos. En este caso esa ecuación corresponde a la condición de que la barra no puede
cambiar de longitud.
Puede elaborarse un diagrama de cuerpo libre de una sección genérica de la barra, como el
mostrado en la figura Nº 39. A partir de este pueden estimarse en forma sucesiva los diagramas de
carga axial, esfuerzo normal y deformación longitudinal unitaria, los cuales están representados en
las figuras Nº 40, Nº 41 y Nº 42, respectivamente.
El diagrama de deformación longitudinal unitaria se ha construido aplicando la ecuación
ϵ= δ
Li
=σ
E
+αΔT.
26

Figura Nº 39. Diagrama de cuerpo libre genérico del problema de la figuta Nº 38.
Figura Nº 40. Diagrama de carga axial interna.
Figura Nº 41. Diagrama de esfuerzo nomal.
Figura Nº 42. Diagrama de deformación longitudinal unitaria.
Aplicando la ecuación δi+1=δi+∫i
i+1
ϵ dx y estableciendo como las secciones i e i+1 las
secciones extremas de la barra, se obtiene δi=0; δi+1=0, lo que conduce a ∫i
i+1
ϵ dx=0.
Esta última expresión puede interpretarse diciendo que el área del diagrama de deformación
longitudinal unitaria es cero. Esta área puede evaluarse a partir de la figura Nº 42. Esto es
ϵ=σ
E
+αΔT =0 → σ
E
=−αΔT →σ=−α E ΔT → R1=−α EAΔT en la que los esfuerzos axiales
presentes por el cambio de temperatura, se denominan esfuerzos térmicos. Una vez calculada la
reacción R1, pueden elaborarse los diagramas reales, los cuales se muestran en la figura Nº 43.
27

Nótese que en este caso, los diagramas de deformación y desplazamiento son nulos. Esto ocurre en
este problema particular que corresponde a una barra fija en sus dos extremos y solicitada
exclusivamente por el cambio de temperatura (no hay cargas axiales externas).
Figura N° 43. Diagramas de fuerza axial, esfuerzo normal, deformación longitudinal unitaria y desplazamiento de la
barra de la figura N° 37.
Este problema puede resolverse también mediante el método de superposición como se indica en la
figura N° 44.
Como el sistema es hiperestático de grado 1, se sustituye una de las restricciones por la fuerza que
ella ejerce en el sistema. Hecho esto, se observa que la combinación de los efectos del cambio de
temperatura y la fuerza P deben ser tales que satisfagan las condiciones de contorno del problema
real.
Esto es lo que se indica en la ecuación
0
PL
T L
E A
α ⋅ ∆ ⋅ − =
⋅
por lo tanto
28
N
(-)
α EA ∆T
σ=N/A
(-)
α E ∆T
ε=0
δ=0
L
0
=
δ
=
ε

P=α EA ΔT →σ=−α E Δ T
Figura N° 44. Estructura primaria del problema de la figura N° 37,
solicitada por el cambio de temperatura y la reacción redundante
29
L
A B
δ
A B
A B δ
P

carga axial.pdf

Más contenido relacionado

La actualidad más candente (20)

Similar a carga axial.pdf (20)

Más de JhonycesarMamanipere (20)

Último (20)

carga axial.pdf
