![1.1 CARTABONEO
Aplicar el cartaboneo de pasos en una distancia determinada.
Levantar una perpendicular a un punto cualquiera de un
alineamiento recto establecido.
Determinar la medida promedio de paso de cada alumno en
un terreno plano (factor de paso).
Aplicación de los alineamientos en trabajos topográficos.
El uso de los códigos de señales utilizados en topografía
1.2 MEDICIONES CON CINTA
Reconocer los tipos de cinta.
Medir distancias alineadas en terrenos planos.
Comparar este método con los otros métodos existentes.
Diferenciar los diferentes tipos de uso y la exactitud del
material del cual está hecho la cinta
1.3 TRAZO DEL ALINEAMIENTO
observar la representación de la distancia utilizando yeso
para marcar la distancia.
Determinar la importancia de la aplicación que tiene el yeso
como material indispensable para el trazo como material
económico
Resaltar el alineamiento en un terreno plano.
2. MARCO TEÓRICO
2.1 Cartaboneo de Pasos
El cartaboneo es un método para medir distancias que se basa en la
medición de pasos. Para esto es necesario que cada persona calibre su
paso, o dicho de otra manera, que conozca cual es el promedio de la
longitud de su paso; esta longitud se halla dividiendo el promedio del
número de pasos dados en una determinada longitud entre el promedio
de la longitud recorrida. Este método permite medir distancias con una
precesión entre 1/50 a 1/200 y por lo tanto, solo se utiliza para el
reconocimiento de terrenos planos o de poca pendiente. Esto se logra
convenientemente recorriendo a pasos naturales, de ida y vuelta, una
distancia horizontal medida con anterioridad, por lo menos en este caso
de 50 [m] de longitud, y promediando el número de pasos que se dieron.
Las medidas a paso se usan también para detectar equivocaciones de
consideración que puede no ocurrir en mediciones hechas con cinta.
2.2 Mediciones
La medición de la distancia entre dos puntos constituye una operación
común en todos los trabajos de topografía. El método y los instrumentos
seleccionados en la medición de distancias dependerán de la
importancia y precisión requeridas. En estudios de reconocimientos
previos, en algunos trabajos geológicos, de agricultura, en localización](https://image.slidesharecdn.com/cartaboneounp-160209020918/85/Cartaboneo-unp-3-320.jpg)
Cartaboneo unp

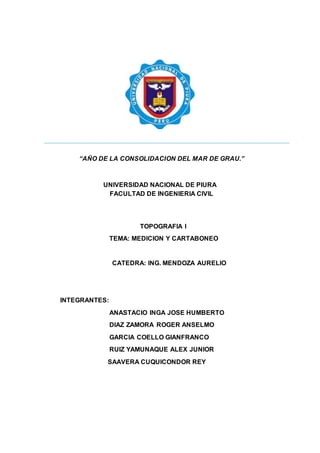

- 1. “AÑO DE LA CONSOLIDACION DEL MAR DE GRAU.” UNIVERSIDAD NACIONAL DE PIURA FACULTAD DE INGENIERIA CIVIL TOPOGRAFIA I TEMA: MEDICION Y CARTABONEO CATEDRA: ING. MENDOZA AURELIO INTEGRANTES: ANASTACIO INGA JOSE HUMBERTO DIAZ ZAMORA ROGER ANSELMO GARCIA COELLO GIANFRANCO RUIZ YAMUNAQUE ALEX JUNIOR SAAVERA CUQUICONDOR REY
- 2. INTRODUCCIÓN En el presente informe se explicara, y se desarrollara la práctica de campo, anterior mente explicada en clase para lo cual contaremos con los cálculos obtenidos por los diferentes métodos topográficas puestos en práctica tales como alineamiento, trazo y perpendiculares, medida de distancias, pasos, etc. El informe describe cada una de los pasos que los alumnos deben realizar a lo largo del trabajo de campo, se dan los conceptos elementales para la ejecución correcta de los trabajos de campo. Según la experiencia que obtuvimos durante la práctica realizada en conjunto con el profesor y todos los alumnos del curso de topografía 1 de la mano con la teoría que respecta en este tema de cartaboneo y trazo de distancias lineales que adquirimos en clase, podemos apreciar personalmente el grado de importancia que tiene la aplicación de la topografía en el área de ingeniería civil en particular en este primer tema que corresponde a cartaboneo y mediciones de distancia lineales. Los datos que recopilamos en cada parte de los procedimientos nos ayudaron a diferenciar la exactitud de cada uno de los pasos realizados por los compañeros del curso. 1. OBJETIVOS
- 3. 1.1 CARTABONEO Aplicar el cartaboneo de pasos en una distancia determinada. Levantar una perpendicular a un punto cualquiera de un alineamiento recto establecido. Determinar la medida promedio de paso de cada alumno en un terreno plano (factor de paso). Aplicación de los alineamientos en trabajos topográficos. El uso de los códigos de señales utilizados en topografía 1.2 MEDICIONES CON CINTA Reconocer los tipos de cinta. Medir distancias alineadas en terrenos planos. Comparar este método con los otros métodos existentes. Diferenciar los diferentes tipos de uso y la exactitud del material del cual está hecho la cinta 1.3 TRAZO DEL ALINEAMIENTO observar la representación de la distancia utilizando yeso para marcar la distancia. Determinar la importancia de la aplicación que tiene el yeso como material indispensable para el trazo como material económico Resaltar el alineamiento en un terreno plano. 2. MARCO TEÓRICO 2.1 Cartaboneo de Pasos El cartaboneo es un método para medir distancias que se basa en la medición de pasos. Para esto es necesario que cada persona calibre su paso, o dicho de otra manera, que conozca cual es el promedio de la longitud de su paso; esta longitud se halla dividiendo el promedio del número de pasos dados en una determinada longitud entre el promedio de la longitud recorrida. Este método permite medir distancias con una precesión entre 1/50 a 1/200 y por lo tanto, solo se utiliza para el reconocimiento de terrenos planos o de poca pendiente. Esto se logra convenientemente recorriendo a pasos naturales, de ida y vuelta, una distancia horizontal medida con anterioridad, por lo menos en este caso de 50 [m] de longitud, y promediando el número de pasos que se dieron. Las medidas a paso se usan también para detectar equivocaciones de consideración que puede no ocurrir en mediciones hechas con cinta. 2.2 Mediciones La medición de la distancia entre dos puntos constituye una operación común en todos los trabajos de topografía. El método y los instrumentos seleccionados en la medición de distancias dependerán de la importancia y precisión requeridas. En estudios de reconocimientos previos, en algunos trabajos geológicos, de agricultura, en localización
- 4. de puntos o marcas sobre el terreno para operaciones de replanteo, etc., es común medir la distancia con telémetro o por conteo de pasos. En el proceso de control de demarcaciones sobre el pavimento, determinación de la longitud de una vía construida, etc., es común el uso del odómetro. En levantamientos que requieran mayor precisión, se emplean cintas de acero y distanció metros electrónicos Trazo de Alineamiento Es necesario colocar el ojo al desnudo, para poder alinear los jalones, este método es preciso para distancias entre dos puntos no demasiado grandes; se colocan los jalones uno tras otro en coincidencia; cualquier ayudante situado en un punto mantiene un jalón con el brazo extendido entre dos dedos, con ayuda de la punta de jalón a poca distancia del suelo y ejecutando señas se establece el jalón en el punto deseado luego de pocos tanteos 3. INSTRUMENTOS 3.1 Cartaboneo 01 wincha 01 rollo de cordel 03 jalones 01 juego de fichas 3.2 Medición 01 huincha de lona de 50 m. 03 jalones 01 rollo de cordel 01 nivel de mano 4. Marco Práctico 4.1 reconocimiento de dos puntos Para él es indispensable tener una distancia lineal dada por dos puntos uno inicial y uno final en un terreno plano o con pendiente menor al 3% Tomamos como referencia el limite o borde de una vereda como punto inicial y un poste de alumbrado como punto final, todo esto se desarrolló en la
- 5. plataforma de la UNP en cada punto ubicamos un jalón con su respectiva plomada. Como indica la figura. 4.2 Plomada del jalón inicial. Para lograr una mayor precisión en un alineamiento es recomendable en ingeniería tener una mayor deligencia al momento de aplicar los conocimientos por eso se debe plomar el primer jalon para tener un buen alineamiento. El primer jalón debe quedar bien aplomado para que los siguientes jalones queden igual en el procedimiento del alineamiento. 4.3 Alineamiento de jalones Para efectos de la máxima longitud de los instrumentos de medición en este caso de la wincha de acero se colocan los jalones a una determinada distancia promedio al alcance de la wincha de acero.
- 6. Quien esta guiando la plomada y la posición para el segundo jalon emplea la vista para determinar la posición y la plomada. 4.4 Empleo de señales Existen en topografía una serie de señales a falta de instrumento de comunicación se emplean y son de mucha utiidad en trabjo de campo.
- 7. 4.5 Tendido de cordel Cada uno realizado el alineamiento se procede a tender un hilo de nylon para pasar al trazado respectivo del alineamiento 4.6 Mediad de las distancia entre los jalones Tomamos la medida que existe entre dos jalones y repetimos el procedimiento para determinar el total de la distancia, para ello se marca la posición del jalon en caso que se mueva el jalon la medida de la distancia no se vea perjudicada.
- 10. 4.7 Trazo del alineamiento Se procede utilizando e yeso, marcar la distancia del alineamiento
- 11. 4.8 Retirado de los jalones Una vez retirado los jalones apreciamos la distancia del alineamiento en el terreno plano
- 13. TRABAJO DE CAMPO DE LA BRIGADA: Siguiendo los pasos antes indicados por el ingeniero procedimos con la practica grupal de nuestra brigada empleando los criterios de ingeniería y la aplicación en la topografía, los daros obtenidos fueron los siguientes. Podemos observar el procedimiento mediante las siguientes imágenes: 1. Ubicando el primer punto y posicionando el primer jalon con su respectiva plomada 2. Jalón final o punto final
- 14. 3. Alineamiento de los jalones 4. Medida de la distancia entre jalones
- 15. 5. Tendido del cordel 6. Trazado de la distancia
- 16. TRAZADO DE LA PERPENDICULARIDAD 1. Utilización de radios conocidos de u triangulo rectngulo de 3x4x5
- 17. 5. Conclusiones
- 18. Se logró realizar correctamente el cartaboneo de pasos de cada integrante del grupo, medida de distancias a puntos inaccesibles y accesibles, utilizando los métodos que se nos explicó. Al realzar el trabajo en campo hemos aprendido su manejo y uso de los equipos topográficos, tales como la wincha, y la medición sin instrumentos de medidas como lo son nuestros propios pasos. Después de haber realiza esta práctica estamos en la capacidad de medir las distancias con nuestros propios pasos. con la ayuda de los instrumentos se realizaron medidas casi precisas que permitieron una medida de pasos. 6. Bibliografía https://www.academia.edu/9046553/UNIVERSIDA_PRIVADA_DEL _NORTE_INFORME_DE_PR%C3%81CTICA_No_01-2014- UPN_ESPECIALIDAD_Ingenier%C3%ADa_Civil_CURSO_Topogra f%C3%ADa_I_DOCENTE https://es.scribd.com/doc/66093487/CARTABONEO-DE-PASOS http://es.slideshare.net/LuisLanado/informe-n3-cartaboneo-de- pasos-medida-y-replanteo-de-angulos-y-medida-de-una- distancia-entre-puntos-inaccsesibles https://civilyedaro.files.wordpress.com/2013/08/informe_nro- 00.pdf.
