Configuración de Servicios
MSTP +
Author/ Email: Marco Surca Mendieta/marco.surcam@huawei.com
Version: V1.0(20140218)

1) Conceptos Básicos.
2) Configuración de puertos Ethernet.
3) Configuración de túneles MPLS.
4) Configuración de servicios E-Line.
5) Configuración de servicios CES.
6) Configuración de protección MPLS Tunnel APS.
7) Configuración LAG.
Contenidos

HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential 3
Conceptos Básicos
 MPLS (Multiprotocol Label Switching): Tecnología de
conmutación orientada a conexión, basada en rutas IP y
protocolos de control.

Conceptos Básicos
 LSR (Label Switch Router): También llamando nodo MPLS, es un
equipo de red que realiza conmutación de etiquetas MPLS y
reenvío de paquetes. Se identificar por un LSR ID:
 4 bytes: Basado en dirección IPv4.
 16 bytes: Basado en dirección IPv6.
 LER (Label Edge Router): LSR en el límite de la red.
 Core LSR: LSR dentro del rango de la red.

Conceptos Básicos

Conceptos Básicos
 LSP (Label Switch Path): También llamados túneles MPLS. Los
paquetes con las mismas características se denominan FEC
(Forwarding Equivalence Class); un LSP es la ruta a través de la cual
viaja un FEC a través de la red MPLS.
 LSP ID: También denominado Tunnel ID, es un identificador
asignado al LSP para proveer una interfaz unificada para
aplicaciones de nivel superior.

Conceptos Básicos

Conceptos Básicos
 UNI (User – Network Interface): Puerto Ethernet conectado a
un equipo cliente.
 NNI (Network – Network Interface): Puerto Ethernet conectado
a una red de transporte de paquetes.

 Port Mode:
 Layer 2
 Layer 3
 Working Mode:
 1000 M Half-Duplex
 1000 M Full-Duplex
 Auto-Negotiation
 Max Frame Length:
 MTU
Configuración de Puertos Ethernet

Configuración de Puertos Ethernet

 Configurar LSR ID:
 Dirección IP de clase A, B o C.
 No puede ser dirección de broadcast (*.*.*.255), dirección de multicast
(224.0.0.0 to 239.255.255.255), dirección reservada (240.0.0.0 to
255.255.255.255), dirección de red (*.*.*.0), dirección cero (0.*.*.*), ni
dirección de loopback (127.*.*.*).
 En el segmento de red 72.16.0.0-172.31.255.255 se tienen 1048574
direcciones IP disponibles (172.16.0.0 y 172.31.255.255 son excepcionales).
 El LSR ID es único e irrepetible en la red.
 El LSR ID y la dirección IP del NE deben ser diferentes y pertenecer a
diferentes subredes.
 El LSR ID del NE y las direcciones IP de los puertos de servicio del NE deben
ser diferentes y pertenecer a diferentes subredes.
Configuración de Túneles MPLS

 Port Mode:
 Layer 3
 Asignar dirección IP y máscara de subnet al puerto de servicio de
ambos NE.
 Crear la fibra entre los puertos.
 Crear el túnel MPLS con el sistema de gestión U2000.
Configuración de Túneles MPLS

LSR ID

Port Mode

Asignar dirección IP al puerto de servicio

Crear la fibra entre puertos

Crear túnel MPLS

Prueba de Conectividad

Visualización de Alarmas

Configuración de Servicios E-Line
 Servicios E-Line Transportados por Puertos: En este caso, el
servicio E-Line ocupa exclusivamente todos los puertos físicos en la
red a través de la cual viaja el servicio.
Si se requiere aislar servicios, se debe utilizar el modo “port +
VLAN”. No se requiere de túnel MPLS.

E-Line Transportado por Puertos –
Configuración

Configuración

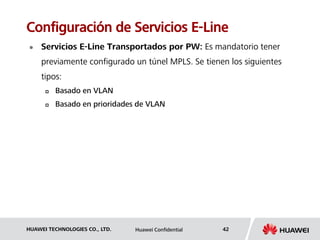

Configuración de Servicios E-Line
 Servicios E-Line Transportados por PW: Es mandatorio tener
previamente configurado un túnel MPLS. Se tienen los siguientes
tipos:
 Basado en VLAN
 Basado en prioridades de VLAN

Basado en VLAN
 Servicios E-Line Transportados por PW (Basado en VLAN): Los
servicios pasan por el mismo túnel en diferentes PWs, pero a cada PW
se les asigna un número de VLAN para diferenciarlos.

Basado en Prioridades de VLAN
 Servicios E-Line Transportados por PW (Basado en prioridades
de VLAN): En este tipo de servicio, cada VLAN tiene diferente
prioridad, siendo 1 la menor y 7 la mayor.

Servicios E-Line Transportados por PW –
Configuración

Configuración

Test and Check

Configuración de Servicios CES
 CES (Circuit Emulation Service): Utilizando la tecnología PWE3,
las cabeceras de paquetes PWE3 se agregan al tráfico TDM para
crear CES.

Configuración de MPLS Tunnel APS
 Tunnel APS: Mecanismo de protección, en el cual se tiene un
túnel principal y uno de respaldo.

Configuración LAG
 LAG (Link Aggregation Group): Tecnología desarrollada para
incrementar el ancho de banda sin necesidad de ampliar el
hardware. Permite juntar varios puertos Ethernet para que trabajen
como un solo puerto Ethernet de mayor capacidad.

Configuración LAG
 Agregación de Enlace con Compartimiento de Carga: Cada
miembro del LAG transporta tráfico.
 Agregación de Enlace sin Compartimiento de Carga: Solo un
miembro del LAG transporta tráfico y los otros enlaces están en
stand-by. Si el enlace activo falla, el sistema selecciona a uno de
los enlace en stand-by para pasar el tráfico.

Configuración LAG
