Contg5
- 2. Un contador es un circuito en el que sus salidas siguen una secuencia fija que cuando acaba vuelve a empezar, o circuitos que reciben sus datos en forma serial ordenados en distintos intervalos de tiempo. Los pulsos de entrada pueden ser pulsos de reloj u originarse en una fuente externa y pueden ocurrir a intervalos de tiempo fijos o aleatorios. El número de salidas limita el máximo número que se puede contar.
- 3. Este circuito puede contar hasta el número 7, es decir, 8 valores (23). Cuando llegue al último valor volverá a contar desde el principio. Podemos decir que el contador pasa por 8 estados distintos según su salida. 001 010 011 100101 110 111 000 Diagrama de estado de un contador binario de 3 bits
- 4. Valores C B A Valor 0 0 0 0 0 0 1 1 0 1 0 2 0 1 1 3 1 0 0 4 1 0 1 5 1 1 0 6 1 1 1 7
- 5. Los contadores son circuitos secuenciales por lo tanto se crean con flip-flops, que pueden ser tipo D, T, J-K,…, y también en base a puertas lógicas. Un contador de n-bit contiene n flip-flops y puede contar desde 0 hasta 2n-1. Cuando la entrada cambia los flip-flops modifican sus estados dando lugar a un nuevo valor de salida. Cuando la entrada permanece constante, los flip-flops mantienen su estado presente.
- 6. La excitación para las entradas se obtiene mediante la tabla de excitación del flip-flop T y la inspección de la transición de estado desde un conteo dado (estado presente) al siguiente (estado siguiente).
- 7. A2 A1 A0 TA2 TA1 TA0 0 0 0 0 0 1 0 0 1 0 1 1 0 1 0 0 0 1 0 1 1 1 1 1 1 0 0 0 0 1 1 0 1 0 1 1 1 1 0 0 0 1 1 1 1 1 1 1
- 8. Podemos clasificarlos según: - El número de salidas del contador: 3 salidas (Max.8), 4 salidas (Max.16),... - El tipo de cuenta: ascendente, descendente, binaria, BCD, secuencias varias... - Dos grandes grupos: contadores asíncronos y contadores síncronos.
- 9. Existe un gran cantidad de contadores con diferentes características y funcionamiento las cuales se pueden identificar por las funciones de sus entradas. El siguiente contador genérico muestra algunas entradas y salidas de las que suelen disponer los contadores.
- 10. Las salidas de cada flip-flop sirven de entrada CP para disparar otro flip-flop. El primer biestable tendrá una entrada de tipo asíncrono, es decir que se asertará de forma aleatoria y cuando lo haga el circuito realizará una cuenta. El resto del tiempo, los flip-flops no cambiarán su estado presente.
- 11. Al contrario que en los asíncronos, los pulsos de reloj se aplican a las entradas CP de todos los flip- flops.
- 12. Es el contador más sencillo de diseñar.
- 13. Cuenta en código decimal desde 0000 a 1001 y de vuelta a 0000. Debido a que se hace el retorno a cero desde 9 y no desde 15 (existe esa posibilidad), el contador BCD no tiene un patrón regular como en una cuenta binaria directa.
- 14. Son capaces de avanzar en cualquier sentido a lo largo de una secuencia definida y pueden invertir su conteo en cualquier punto de la secuencia.

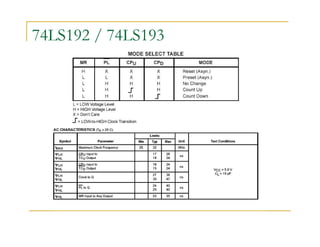

- 15. !"#$% Es un contador de 4 bits programable.
- 16. !"#$%& !"#$
- 17. !"#$%& !"#$
- 18. !"#$%& !"#$
- 19. !"#$%& !"#$
- 20. LA SEÑAL DE RELOJ ES COMÚN A TODOS LOS BIESTABLES
- 22. CONTADOR SÍNCRONO DE 5 A 0 CON BIESTABLES J-K
- 23. ' " ( ')!*"+

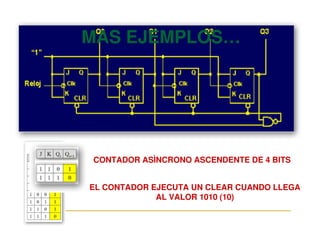

- 24. MAS EJEMPLOS… CONTADOR ASÌNCRONO ASCENDENTE DE 4 BITS EL CONTADOR EJECUTA UN CLEAR CUANDO LLEGA AL VALOR 1010 (10)
- 27. !"# $ $"%"&' #' !'(#'&' #' !' A 000 G 101 H 100 C 011 D 010 E 110 F 111 B 001
