TRANSMISIONES DE TIEMPO
INTRODUCCIÓN
Las transmisiones de Tiempo y Sincrónicas emplean el princi-
pio de “engranaje” de los dientes de una correa con los de
sus correspondientes poleas también dentadas. Debido a que
las correas dentadas no se elongan y a que prácticamente
no queda “holgura” o “juego” entre los dientes de la correa
y los de las poleas, son extremadamente precisas y positivas.
Las correas dentadas son de Neopreno con cuerdas internas
de Nylon muy fuertes que no permiten su elongación o estira-
miento. Sus dientes están recubiertos con fibras resistentes a la
fricción. Las poleas son fabricadas generalmente en acero y
algunas en aluminio. Los dientes son de contorno “sinuoso” es
decir, sin “aristas” para que no desgasten o corten la correa.
Las transmisiones con correas dentadas cada vez son de mas
uso en la industria y pueden dividirse en dos tipos: Las de
Tiempo cuyas correas poseen dientes en forma “trapezoidal”
y las Sincrónicas con dientes de perfil redondeado. Las trans-
misiones de tiempo y sincrónicas son ideales para transmitir
potencia a medianas y altas velocidades y aventajan a las de
correas en “V” pues no se patinan, son más compactas y de
gran precisión.
En este Manual encontrará la información necesaria para se-
leccionar tanto las correas como las poleas y hasta los bujes
de fijación más convenientes. Aunque son muchas las tablas,
una vez que se familiarize con ellas, verá que en realidad no
es difícil encontrar la transmisión adecuada.
CARACTERÍSTICAS
NO SE PATINAN
Gracias al perfecto “engranaje” de los dientes de la correa
con los de las poleas, las transmisiones de Tiempo y Sincró-
nicas no se patinan, lo cual es de particular importancia en
equipos automatizados en donde se requiere gran sincroniza-
ción.
AMPLIO RANGO DE VELOCIDADES
Con las transmisiones de Tiempo y Sincrónicas se obtienen
drásticas relaciones de aumento o reducción de velocidad con
poleas y correas de menor tamaño que con transmisiones por
correas en “V”.
NO REQUIEREN LUBRICACIÓN
A diferencia de las transmisiones por cadena o engranajes,
las Transmisiones de Tiempo y Sincrónicas no requieren lubri-
cación debido a que no existe un contacto metal-metal. Los
costos de mantenimiento se reducen al mínimo. La conta-
minación por salpicadura de aceite o grasa son eliminados
también. Adicionalmente no hay aceite o grasa que atrapen
el polvo y partículas abrasivas que aceleran el desgaste. Todo
lo anterior es de especial importancia para la industria textil,
farmacéutica, petroquímica, alimenticia y de Impresión.
SILENCIOSAS
Las transmisiones de Tiempo y Sincrónicas generan muy poco
ruido.
TRANSMISIONES SINCRÓNICAS
TRANSMISIONES POR CORREAS DE TIEMPO Y SINCRÓNICAS
Buscar IMPRIMIR 3 INDICE 4

1www.intermec.com.co
Este manual está dividido en tres secciones para facilitar su consulta:
La primera para Transmisiones de Tiempo y la segunda para Transmisiones
Sincrónicas. La tercera sección esta dedicada exclusivamente a los Sistemas
de Fijación para ambos tipos de Poleas de Tiempo y Sincrónicas.
TRANSMISIONES DE TIEMPO
Páginas
2 a 38
Páginas
39 a 84

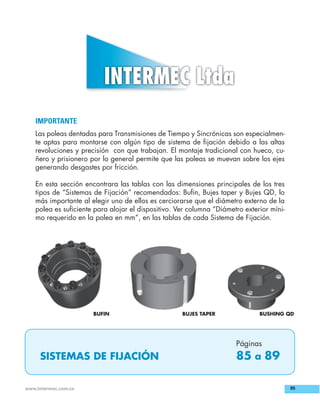

SISTEMAS DE FIJACIÓN
Páginas
85 a 89

2 www.intermec.com.co
Las tres dimensines principales que forman la referen-
cia de una correa dentada de tiempo son:
Longitud - Paso - Ancho
Longitud
Es el largo de la correa (circunferencia) tomado en pulgadas so-
bre la linea del paso por donde corren sus cuerdas de tensión.
Ejemplo: 800 H 150
longitud
80 pulgadas
Paso
Es la distancia en pulgadas existente entre un diente y el si-
guiente. Son cinco pasos y a cada uno le corresponde una
letra para su referencia asi:
PASO LETRA
1/5” XL
3/8” L
1/2” H
7/8” XH
1- 1/4” XXH
Ejemplo: 800 H 150
paso 1/2”
Ancho
Se mide en pulgadas y se expresa al final de la referencia.
Ejemplo: 800 H 150
ancho 1,5 pulgadas
Paso
Diámetrodel paso Diámetro
exterior
Línea del
paso en
la correa
7/8 “ EXTRA - PESADO” (XH)
CORREAS DE TIEMPO
SECCION DE CORREAS A TAMAÑO NATURAL
1/5 PASO “EXTRA - LIGERO” (XL)
3/8 PASO “LIGERO” (L)
1/2 PASO “PESADO” (H)
1-1/4 PASO DOBLE “EXTRA - PESADO” (XXH)

SIGNIFICADO DE LA REFERENCIA
50 XL 025
Longitud en
pulgadas: 5”
Código del
paso XL = 1/5”
Ancho de la
correa en pulg.
025 = 1/4”
037 = 3/8”
CORREAS DENTADAS DE TIEMPO
CORREAS XL (PASO 1/5”)
Referencia
No. de
Dientes
Longitud
(Pulgadas)
50XL025 25 5,0
50XL037 25 5,0
60XL025 30 6,0
60XL037 30 6,0
70XL025 35 7,0
70XL037 35 7,0
80XL025 40 8,0
80XL037 40 8,0
90XL025 45 9,0
90XL037 45 9,0
100XL025 50 10,0
100XL037 50 10,0
110XL025 55 11,0
110XL037 55 11,0
120XL025 60 12,0
120XL037 60 12,0
130XL025 65 13,0
130XL037 65 13,0
140XL025 70 14,0
140XL037 70 14,0
150XL025 75 15,0
150XL037 75 15,0
160XL025 80 16,0
160XL037 80 16,0
170XL025 85 17,0
170XL037 85 17,0
180XL025 90 18,0
180XL037 90 18,0
190XL025 95 19,0
190XL037 95 19,0
200XL025 100 20,0
200XL037 100 20,0
210XL025 105 21,0
210XL037 105 21,0
220XL025 110 22,0
220XL037 110 22,0
230XL025 115 23,0
230XL037 115 23,0
240XL025 120 24,0
240XL037 120 24,0
250XL025 125 25,0
CORREAS XL (PASO 1/5”)
Referencia
No. de
Dientes
Longitud
(Pulgadas)
250XL037 125 25,0
260XL025 130 26,0
260XL037 130 26,0
280XL025 140 28,0
280XL037 140 28,0
290XL025 145 29,0
290XL037 145 29,0
300XL025 150 30,0
300XL037 150 30,0
310XL025 155 31,0
310XL037 155 31,0
330XL025 165 33,0
330XL037 165 33,0
340XL025 170 34,0
340XL037 170 34,0
350XL025 175 35,0
350XL037 175 35,0
370XL025 185 37,0
370XL037 185 37,0
380XL025 190 38,0
380XL037 190 38,0
390XL025 195 39,0
390XL037 195 39,0
400XL025 200 40,0
400XL037 200 40,0
420XL025 210 42,0
420XL037 210 42,0
450XL025 225 45,0
450XL037 225 45,0
460XL025 230 46,0
460XL037 230 46,0
480XL025 240 48,0
480XL037 240 48,0
500XL025 250 50,0
500XL037 250 50,0
570XL025 285 57,0
570XL037 285 57,0
630XL025 315 63,0
630XL037 315 63,0
770XL025 385 77,0
770XL037 385 77,0
1/5 PASO “EXTRA - LIGERO” (XL)

124 L 050
Longitud en
pulgadas: 12,4”
Código del
paso L = 3/8”
Ancho de la
correa en pulg.
050 = 1/2”
075 = 3/4”
100 = 1”
CORREAS L (PASO 3/8”)
Referencia
No. de
Dientes
Longitud
(Pulgadas)
124L050 33 12,4
124L075 33 12,4
124L100 33 12,4
135L050 36 13,5
135L075 36 13,5
135L100 36 13,5
150L050 40 15,0
150L075 40 15,0
150L100 40 15,0
165L050 44 16,5
165L075 44 16,5
165L100 44 16,5
187L050 50 18,8
187L075 50 18,8
187L100 50 18,8
195L050 52 19,5
195L075 52 19,5
195L100 52 19,5
210L050 56 21,0
210L075 56 21,0
210L100 56 21,0
225L050 60 22,5
225L075 60 22,5
225L100 60 22,5
240L050 64 24,0
240L075 64 24,0
240L100 64 24,0
255L050 68 25,5
255L075 68 25,5
255L100 68 25,5
270L050 72 27,0
270L075 72 27,0
270L100 72 27,0
285L050 76 28,5
285L075 76 28,5
285L100 76 28,5
300L050 80 30,0
300L075 80 30,0
300L100 80 30,0
315L050 84 31,5
315L075 84 31,5
CORREAS L (PASO 3/8”)
Referencia
No. de
Dientes
Longitud
(Pulgadas)
315L100 84 31,5
322L050 86 32,3
322L075 86 32,3
322L100 86 32,3
345L050 92 34,5
345L075 92 34,5
345L100 92 34,5
367L050 98 36,8
367L075 98 36,8
367L100 98 36,8
390L050 104 39,0
390L075 104 39,0
390L100 104 39,0
420L050 112 42,0
420L075 112 42,0
420L100 112 42,0
450L050 120 45,0
450L075 120 45,0
450L100 120 45,0
480L050 128 48,0
480L075 128 48,0
480L100 128 48,0
510L050 136 51,0
510L075 136 51,0
510L100 136 51,0
540L050 144 54,0
540L075 144 54,0
540L100 144 54,0
600L050 160 60,0
600L075 160 60,0
600L100 160 60,0
660L050 176 66,0
660L075 176 66,0
660L100 176 66,0
817L050 218 81,8
817L075 218 81,8
817L100 218 81,8
900L050 240 90,0
900L075 240 90,0
900L100 240 90,0
3/8 PASO “LIGERO” (L)

210 H 075
Longitud en
pulgadas: 21”
Código del
paso H=1/2”
Ancho de la
correa en pulg.
100 = 1”
150 = 1 1/2”
200 = 2”
300 = 3”
CORREAS H (PASO 1/2”)
Referencia
No. de
Dientes
Longitud
(Pulgadas)
210H075 42 21,0
210H100 42 21,0
210H150 42 21,0
210H200 42 21,0
210H300 42 21,0
220H075 44 22,0
220H100 44 22,0
220H150 44 22,0
220H200 44 22,0
220H300 44 22,0
230H075 46 23,0
230H100 46 23,0
230H150 46 23,0
230H200 46 23,0
230H300 46 23,0
240H075 48 24,0
240H100 48 24,0
240H150 48 24,0
240H200 48 24,0
240H300 48 24,0
270H075 54 27,0
270H100 54 27,0
270H150 54 27,0
270H200 54 27,0
270H300 54 27,0
300H075 60 30,0
300H100 60 30,0
300H150 60 30,0
300H200 60 30,0
300H300 60 30,0
320H075 64 32,0
320H100 64 32,0
320H150 64 32,0
320H200 64 32,0
320H300 64 32,0
330H075 66 33,0
330H100 66 33,0
330H150 66 33,0
330H200 66 33,0
330H300 66 33,0
Referencia
No. de
Dientes
Longitud
(Pulgadas)
340H075 68 34,0
340H100 68 34,0
340H150 68 34,0
340H200 68 34,0
340H300 68 34,0
350H075 70 35,0
350H100 70 35,0
350H150 70 35,0
350H200 70 35,0
350H300 70 35,0
360H075 72 36,0
360H100 72 36,0
360H150 72 36,0
360H200 72 36,0
360H300 72 36,0
370H075 74 37,0
370H100 74 37,0
370H150 74 37,0
370H200 74 37,0
370H300 74 37,0
390H075 78 39,0
390H100 78 39,0
390H150 78 39,0
390H200 78 39,0
390H300 78 39,0
400H075 80 40,0
400H100 80 40,0
400H150 80 40,0
400H200 80 40,0
400H300 80 40,0
410H075 82 41,0
410H100 82 41,0
410H150 82 41,0
410H200 82 41,0
410H300 82 41,0
420H075 84 42,0
420H100 84 42,0
420H150 84 42,0
420H200 84 42,0
420H300 84 42,0

450 H 100
Longitud en
pulgadas: 45”
Código del
paso H=1/2”
Ancho de la
correa en pulg.
100 = 1”
150 = 1 1/2”
200 = 2”
300 = 3”
Referencia
No. de
Dientes
Longitud
(Pulgadas)
450H075 90 45,0
450H100 90 45,0
450H150 90 45,0
450H200 90 45,0
450H300 90 45,0
480H075 96 48,0
480H100 96 48,0
480H150 96 48,0
480H200 96 48,0
480H300 96 48,0
490H075 98 49,0
490H100 98 49,0
490H150 98 49,0
490H200 98 49,0
490H300 98 49,0
510H075 102 51,0
510H100 102 51,0
510H150 102 51,0
510H200 102 51,0
510H300 102 51,0
540H075 108 54,0
540H100 108 54,0
540H150 108 54,0
540H200 108 54,0
540H300 108 54,0
560H075 112 56,0
560H100 112 56,0
560H150 112 56,0
560H200 112 56,0
560H300 112 56,0
570H075 114 57,0
570H100 114 S7,0
570H150 114 57,0
570H200 114 57,0
570H300 114 57,0
585H075 117 58,5
585H100 117 58,5
585H150 117 58,5
585H200 117 58,5
585H300 117 58,5
Referencia
No. de
Dientes
Longitud
(Pulgadas)
600H075 120 60,0
600H100 120 60,0
600H150 120 60,0
600H200 120 60,0
600H300 120 60,0
630H075 126 63,0
630H100 126 63,0
630H150 126 63,0
630H200 126 63,0
630H300 126 63,0
645H075 129 64,5
645H100 129 64,5
645H150 129 64,5
645H200 129 64,5
645H300 129 64,5
660H075 132 66,0
660H100 132 66,0
660H150 132 66,0
660H200 132 66,0
660H300 132 66,0
700H075 140 70,0
700H100 140 70,0
700H150 140 70,0
700H200 140 70,0
700H300 140 70,0
730H075 146 73,0
730H100 146 73,0
730H150 146 73,0
730H200 146 73,0
730H300 146 73,0
750H075 150 75,0
750H100 150 75,0
750H150 150 75,0
750H200 150 75,0
750H300 150 75,0
780H075 156 78,0
780H100 156 78,0
780H150 156 78,0
780H200 156 78,0
780H300 156 78,0

800 H 100
Longitud en
pulgadas: 80”
Código del
paso H=1/2”
Ancho de la
correa en pulg.
100 = 1”
150 = 1 1/2”
200 = 2”
300 = 3”
Referencia
No. de
Dientes
Longitud
(Pulgadas)
800H075 160 80,0
800H100 160 80,0
800H150 160 80,0
800H200 160 80,0
800H300 160 80,0
820H075 164 82,0
820H100 164 82,0
820H150 164 82,0
820H200 164 82,0
820H300 164 82,0
840H075 168 84,0
840H100 168 84,0
840H150 168 84,0
840H200 168 84,0
840H300 168 84,0
850H075 170 85,0
850H100 170 85,0
850H150 170 85,0
850H200 170 85,0
850H300 170 85,0
900H075 180 90,0
900H100 180 90,0
900H150 180 90,0
900H200 180 90,0
900H300 180 90,0
960H075 192 96,0
960H100 192 96,0
960H150 192 96,0
960H200 192 96,0
960H300 192 96,0
1000H075 200 100,0
1000H100 200 100,0
1000H150 200 100,0
1000H200 200 100,0
Referencia
No. de
Dientes
Longitud
(Pulgadas)
1000H300 200 100,0
1100H075 220 110,0
1100H100 220 110,0
1100H150 220 110,0
1100H200 220 110,0
1100H300 220 110,0
1140H075 228 114,0
1140H100 228 114,0
1140H150 228 114,0
1140H200 228 114,0
1140H300 228 114,0
1250H075 250 125,0
1250H100 250 125,0
1250H150 250 125,0
1250H200 250 125,0
1250H300 250 125,0
1400H075 280 140,0
1400H100 280 140,0
1400H150 280 140,0
1400H200 280 140,0
1400H300 280 140,0
1550H075 310 155,0
1550H100 310 155,0
1550H150 310 155,0
1550H200 310 155,0
1550H300 310 155,0
1700H075 340 170,0
1700H100 340 170,0
1700H150 340 170,0
1700H200 340 170,0
1700H300 340 170,0

507 XH 200
Longitud en
pulgadas: 50,7”
Código del
paso XH=7/8”
Ancho de la
correa en pulg.
200 = 2” 300 = 3”
400 = 4”
CORREAS XH (PASO 7/8”)
Referencia
No. de
Dientes
Longitud
(Pulgadas)
507XH200 58 50,8
507XH300 58 50,8
507XH400 58 50,8
560XH200 64 56,0
560XH300 64 56,0
560XH400 64 56,0
630XH200 72 63,0
630XH300 72 63,0
630XH400 72 63,0
700XH200 80 70,0
700XH300 80 70,0
700XH400 80 70,0
770XH200 88 77,0
770XH300 88 77,0
770XH400 88 77,0
840XH200 96 84,0
840XH300 96 84,0
840XH400 96 84,0
CORREAS XH (PASO 7/8”)
Referencia
No.De
Dientes
Longitud
(Pulgadas)
980XH200 112 98,0
980XH300 112 98,0
980XH400 112 98,0
1120XH200 128 112,0
1120XH300 128 112,0
1120XH400 128 112,0
1260XH200 144 126,0
1260XH300 144 126,0
1260XH400 144 126,0
1400XH200 160 140,0
1400XH300 160 140,0
1400XH400 160 140,0
1540XH200 176 154,0
1540XH300 176 154,0
1540XH400 176 154,0
1750XH200 200 175,0
1750XH300 200 175,0
1750XH400 200 175,0
7/8 “ EXTRA - PESADO” (XH)
700 XXH 200
Longitud en
pulgadas: 70”
Código del
paso XXH=1 1/4”
Ancho de la
correa en pulg.
200 = 2” 300 = 3”
400 = 4” 500 = 5”
CORREAS XXH (PASO 1 1/4”)
Referencia
No. de
Dientes
Longitud
(Pulgadas)
700XXH200 56 70,0
700XXH300 56 70,0
700XXH400 56 70,0
700XXH500 56 70,0
800XXH200 64 80,0
800XXH300 64 80,0
800XXH400 64 80,0
800XXH500 64 80,0
900XXH200 72 90,0
900XXH300 72 90,0
900XXH400 72 90,0
900XXH500 72 90,0
1000XXH200 80 100,0
1000XXH300 80 100,0
1000XXH400 80 100,0
1000XXH500 80 100,0
CORREAS XXH (PASO 1 1/4”)
Referencia
No.De
Dientes
Longitud
(Pulgadas)
1200XXH200 96 120,0
1200XXH300 96 120,0
1200XXH400 96 120,0
1200XXH500 96 120,0
1400XXH200 112 140,0
1400XXH300 112 140,0
1400XXH400 112 140,0
1400XXH500 112 140,0
1600XXH200 128 160,0
1600XXH300 128 160,0
1600XXH400 128 160,0
1600XXH500 128 160,0
1800XXH200 144 180,0
1800XXH300 144 180,0
1800XXH400 144 180,0
1800XXH500 144 180,0
1-1/4 PASO DOBLE “EXTRA - PESADO” (XXH)

Dientes
Diámetro Exterior en milímetros
XL
Paso 1/5”
L
Paso 3/8”
H
Paso 1/2”
XH
Paso 7/8”
XXH
Paso 1-1/4
55 88,4 166,0 221,0 386,3 552,7
56 90,0 169,0 225,0 393,4 562,8
57 91,7 172,1 229,1 400,5 572,9
58 93,3 175,1 233,1 407,5 583,0
59 94,9 178,1 237,1 414,6 593,1
60 96,5 181,2 241,2 421,7 603,2
61 98,1 184,2 254,2 428,8 613,3
62 99,7 187,2 249,3 435,8 623,4
63 101,1 190,2 253,3 442,9 633,5
64 103,0 193,3 257,4 450,0 643,6
65 104,6 196,3 261,4 457,0 653,7
66 106,2 199,3 265,4 464,1 663,8
67 107,8 202,4 269,5 471,2 673,9
68 109,4 205,4 273,5 478,3 684,1
69 111,1 208,4 277,6 485,3 694,2
70 112,7 211,5 281,6 492,4 704,3
71 114,3 214,5 285,6 499,5 714,4
72 115,9 217,5 289,7 506,6 724,5
73 117,5 220,6 293,7 513,6 734,6
74 119,2 223,6 297,8 520,7 744,7
75 120,8 226,6 301,8 527,8 754,8
76 122,4 229,7 305,9 534,9 764,9
77 124,0 232,7 309,9 541,9 775,0
78 125,6 235,2 313,9 549,0 785,1
79 127,2 238,8 318,0 556,1 795,2
80 128,9 241,8 322,0 563,2 805,3
81 130,5 244,8 326,3 570,2 815,4
82 132,1 247,9 330,1 577,3 825,5
83 133,7 250,9 334,2 584,4 835,6
84 135,3 253,9 338,2 591,5 845,8
85 136,9 257,0 342,2 598,5 855,9
86 138,6 260,0 346,3 605,6 866,0
87 140,2 263,0 350,3 612,7 876,1
88 141,8 266,0 354,4 619,8 886,2
89 143,4 269,1 358,4 626,8 896,3
90 145,0 272,1 362,5 633,9 906,4
91 146,6 275,1 366,5 641,0 916,5
92 148,3 278,2 370,5 648,1 926,6
93 149,9 281,2 374,6 655,1 936,7
94 151,5 284,2 378,6 662,2 946,8
95 153,1 287,3 382,7 669,3 956,9
96 154,7 290,3 385,3 676,4 967,0
97 156,3 293,3 390,8 683,4 977,1
98 158,0 296,4 394,8 690,5 987,2
99 159,6 299,4 398,8 697,6 997,4
100 160,7 302,4 402,9 704,6 1007,5
Dientes
Diámetro exterior en milímetros
XL
Paso 1/5”
L
Paso 3/8”
H
Paso 1/2”
XH
Paso 7/8”
XXH
Paso 1-1/4
10 15,6 29,6 39,0
11 17,3 32,6 43,1
12 18,8 35,6 47,2
13 20,5 38,6 51,2
14 22 41,7 55,2
15 23,7 44,7 59,3 106,1
16 25,4 47,8 63,3 113,2
17 27,0 50,8 67,4 120,3
18 28,6 53,8 71,4 124,5 178,9
19 30,2 56,8 75,4 134,4 188,9
20 31,8 59,9 79,5 138,7 199,0
21 33,5 62,9 83,5 148,6 209,1
22 35,1 65,9 87,6 152,8 219,2
23 36,7 69,0 91,6 159,9 229,3
24 38,3 72,0 95,7 167,0 239,4
25 39,9 75,0 99,7 174,1 249,5
26 41,5 78,1 103,7 181,2 259,6
27 43,2 81,1 107,8 188,2 269,7
28 44,8 84,1 111,8 195,3 279,8
29 46,4 87,2 115,8 202,4 289,9
30 48,0 90,2 119,9 209,4 300,0
31 49,6 93,2 124,0 216,5 310,1
32 51,2 96,3 128,0 223,6 320,2
33 52,9 99,3 132,0 230,7 330,3
34 54,5 102,3 136,1 237,7 340,4
35 56,1 105,4 140,1 244,8 350,5
36 57,7 108,4 144,2 251,9 360,7
37 59,3 111,4 148,2 259,0 370,8
38 60,9 114,5 152,2 266,0 380,9
39 62,6 117,5 156,3 273,1 391,0
40 64,2 120,5 160,3 280,2 401,1
41 65,8 123,5 164,4 287,2 411,2
42 67,4 126,6 168,4 294,3 421,3
43 69,0 129,6 172,5 301,4 431,4
44 70,6 132,6 176,5 308,5 441,5
45 72,3 135,7 180,5 315,5 451,6
46 73,9 138,7 184,6 322,6 461,7
47 75,5 141,7 188,6 329,7 471,8
48 77,1 144,8 192,7 336,8 481,9
49 78,7 147,8 196,7 343,9 492,0
50 80,3 150,8 200,8 350,9 502,1
51 82,0 153,9 204,8 358,0 512,2
52 83,6 156,9 208,8 365,1 522,4
53 85,2 159,9 212,9 372,2 532,5
54 86,8 163,0 216,9 379,2 542,6
TABLA DE DIAMETROS DE POLEAS DENTADAS
PARA CORREAS DE TIEMPO
POLEAS CON PESTAÑAS
Debido a que las correas dentadas tienen una presión inherente suave lateral, es necesario utilizar al menos una polea con pestañas para evitar que la correa se des-
carrile. Generalmente, para economizar, la polea más pequeña de la transmisión tiene las pestañas. Sin embargo, cuando la distancia entre centros de las poleas
es mayor a 8 veces el diámetro de la polea menor, o cuando los ejes no son horizontales, o la transmisión tiene más de 2 poleas, ambas deben tener pestañas.
NOTA: Las poleas cuyos diámetros se encuentran en azul, pueden ser utilizadas si una reducción de la vida útil de la correa es permitida.

Transmisiones por Correas de Tiempo
Procedimiento de Selección
1. Reuna la siguiente información: Ejemplo:
* HP y tipo de unidad motriz
* RPM de la unidad motriz
* RPM de la máquina a impulsar
* Diámetros de los ejes y dimensión de los cuñeros
* Distancia entre centros de los ejes
* Tipo de equipo a impulsar
* Motor eléctrico de 10 HP
* 3.500 RPM
* 2.450 RPM
* Ambos ejes de 1-3/8” y cuñero de 3/8”
* 25” a 27” entre centros
* Bomba Centrífuga
2. Determine la Potencia del Diseño en HP: Ejemplo:
Remitase a la tabla 1 “Factores de Servicio Básicos” y
según el tipo de aplicación encuentre el factor. Multiplique
los HP de la unidad motriz por el factor, determinado así la
potencia de Diseño.
Polea motriz ………….…………….…….......10 HP
Factor de servicio para Bombas centrífugas.…X 1,7
Potencia de Diseño…….…..……..……….....17 HP
3. Elija el paso de la Correa: Ejemplo:
Localice en la tabla 2. Las RPM de la polea más pequeña
(primera columna vertical izquierda) y los HP de la potencia
de Diseño del punto anterior (columna horizontal abajo). Al
cruzar estas dos líneas encontrará el paso ó (letra) de la
correa recomendada. Si el cruce de las líneas da muy cerca
al límite entre dos pasos, considere ambas opciones.
Correa “H” resultante de cruzar en la tabla los 17
HP con los 3.500 RPM.
4. Establezca la relación de velocidad: Ejemplo:
La “Relación de Velocidad” se obtiene dividiendo las RPM
mayores entre las RPM menores.
RPM Motriz 3.500
= 1,43
RPM Impulsada 2.450
5. Encontrando una transmisión estándar: Ejemplo:
Localice las tablas de selección de transmisiones estandar
(pag 13 a 33) correspondientes al paso (o letra) de la
correa seleccionada en el punto 3. Luego, ubique, la
relación de velocidad (punto 4) en la primera columna a la
izquierda. Para la mayoría de las relaciones de velocidad
encontrará más de una combinación de poleas. Siguiendo
por el mismo renglón están las distancias entre centros de
los ejes (en pulgadas) que se obtienen con cada una de las
correas estandar (arriba).
Tabla pág. 25, relación 1,43
Polea motriz….………..…....…………..…..….28H
Polea impulsada …. ……….……......…..…....40H
Longitud de correa estandar ………..…...…...700H
Distancia entre centros……....………..........26,48”
6. Ancho de la Correa: En Resumen:
En las páginas 34 a 38 encontrará la “capacidad de
transmisión por cada pulgada de ancho” que transmite la
correa seleccionada cruzando el número de dientes de la
polea más pequeña con las RPM de la misma. Divida la
“Potencia de Diseño” (punto 2) entre los HP por pulgada y
encontrará el ancho requerido (en pulgadas). Seleccione
el ancho estandar más próximo que ﬁgura en la parte
inferior.
Polea motriz ………….…………......Ref: 28H125
Polea Impulsada ………..............…Ref: 40H125
Correa ………………..…...............Ref: 700H125
Con 28 dientes en la polea motriz y una correa de 1” de
ancho se obtienen 15,74 HP a 3.500 RPM (pag 36) por
eso se optó por la siguiente correa estandar que es de 1-
1/4” (1,25”) la cual transmite 15,74X1,29 = 20,25 HP

DIAMETRO MINIMO DE POLEA
DE TIEMPO RECOMENDADO
Paso RPM
Número
dientes
Diametro
exterior
1/5” pulg
(XL)
3.500
1.750
1.160
12 XL
11 XL
10 XL
18,8 mm
17,2 mm
15,6 mm
3/8” pulg
(L)
3.500
1.750
1.160
16 L
14 L
12 L
47,8 mm
41,7 mm
35,6 mm
1/2” pulg
(H)
3.500
1.750
1.160
20 H
18 H
16 H
79,5 mm
71,4 mm
63,3 mm
7/8” pulg
(XH)
1.750
1.160
870
26 XH
24 XH
22 XH
181,2 mm
167,0 mm
152,8 mm
1-1/4” pulg
(XXH)
1.750
1.160
870
26 XXH
24 XXH
22 XXH
259,7 mm
239,5 mm
219,3 mm
Factores de Servicio Básicos para Máquinas
TIPO FACTOR
Agitadores, batidores
(Pala o propulsor)
Líquido
Semilíquido
1.6
1.7
Maquinaria de panadería Batidoras de masa 1.6
Maquinaria para ladrillos y barro
Taladros, batidoras y granuladores
amasaderas
1.7
2.0
Centrífugadoras 1.9
Compresores
Recíprocos
centrífugos
2.2
1.7
Transportadores
Banda, carga ligera;
banda para horno; mineral, carbón,
apron cangilón, espiral, helicoidal
1.5
1.7
1.8
Ventiladores, Sopladores
Centrífugos, propulsor, ventiladores
para minas, sopladores positivos
1.8
2.0
Generadores y excitadores 1.8
Molinos de martillos 1.9
Grúas, elevadores 1.8
Maquinaria para lavanderías
General
Extractores, lavadoras
1.6
1.8
Eje de línea 1.7
Máquinas herramientas
Taladros, tornos
máquinas de tornillo, esmeril
fresadoras, cepillos, troqueles
1.6
1.7
1.7
Molinos Bola, varilla, granulo, etc. 2.2
Maquinaria para papel
Agitadores, calandrias, secadoras,
desfibradoras, bombas nash
1.6
1.9
Maquinaria para imprentas
Imprentas, periódicos, rotativas,
planas, revista; máquinas de linotipo,
cortadoras, plegadoras
1.6
Bombas
Centrifugas, engranes rotarias,
tubular, reciprocas
1.7
2.2
Maquinarias para plantas de hule 1.8
Maquinarias para aserraderos 1.8
Cribas
Vibradoras, (agitadoras)
tambor, cónico
1.7
1.5
Maquinaria textil
Telares, hilanderías, carretes, urdim-
bre
1.8
1.7
Maquinaria para trabajos
en madera
Tornos, sierras sinfin, sierras circula-
res, cepillos
1.4
1.6
PARA CONDICIONES POCO USUALES
Para una operación continua de 24 horas y/o el uso
de una rueda loca, añada .02 al factor de servicio
básico. Para una operación intermitente o estacio-
nal, deduzca 0.2 al factor de servicio básico.
Los factores de servicio adicionales se requieren para
condiciones poco usuales - tales como inversión de
carga, carga pesada, freno eléctrico. Estos deben
ser determinados por un especialista en transmisión.
Rango de proporción
de aceleración
Factor
Adicional
1.00 a 1.24 Ningúno
1.25 a 1.74 .10
1.75 a 2.49 .20
2.50 a 3.49 .30
3.50 y arriba .40
IMPORTANTE:
Es preferible elegir siempre una transmisión de mayor
capacidad a la calculada que una ligeramente
inferior. Recuerde que las transmisiones NO deben
emplearse como “fusible”, pues para ello existen
dispositivos mecánicos y eléctricos específicos.
FACTORES DE SERVICIO ADICIONALES PARA
TRANSMISIÓN DE ACELERACIÓN
Para transmisiones de aceleración, añada al
factor de servicio básico, el factor de servicio
adicional mostrado a continuación
Tabla 1
Formula para el cálculo de la longitud de
correas para transmisiones especiales que no
se encuentran predeterminadas en este manual.
Lp=2C+1.57 (D+d) + (D-d)2
4C
Donde:
Lp: largo de la correa en pulgadas
D: diámetro de la polea mayor en pulgadas
d: diámetro de la polea menor en pulgadas
C: distancia entre centros en pulgadas

Tabla de Selección del Paso para Transmisiones de Tiempo
La gráfica anterior indica los pasos estándar más convenientes a utilizar, según la velocidad y potencia a aplicar. Si en algún caso
la localización en la gráfica se encuentra cerca a una línea de separación de dos pasos, considere ambos en la selección.
N O T A
Velocidaddelapoleamáspequeña(RPM)
Potencia de diseño
Tabla 2
Transmisiones de Tiempo

13
1-Alseleccionareljuegodepoleas,veriﬁquequesudiámetroexterior(pág.9)
essuﬁcienteparaalojarlosejesyquelaspoleascabenenelespaciodisponible.
IMPORTANTE:2-Tengaencuentaelmínimodiámetrodelapolearecomendada(pág.11).3-Lasdistanciasentrecentrossonteóricasyenlaprácticapueden
variarligeramentedebidoalastoleranciasdelacorreaylaspoleas.
Transmisiones de Tiempowww.intermec.com.co
XLRelacionesdeVelocidadde1.00a1.29
TablasdeSelecciónparaTransmisionesEstándardeTiempoXL(paso1/5”)
CombinacióndePoleas
MotrizImpulsada
No.
Dientes
No.
Dientes
DistanciasentrecentrosenpulgadasusandocorreasestándarRelación
de
Velocidad

IMPORTANTE:
14
2-Tengaencuentaelmínimodiámetrodelapolearecomendada(pág.11).3-Lasdistanciasentrecentrossonteóricasyenlaprácticapueden
www.intermec.com.co
MotrizImpulsada
No.
Dientes
No.
Dientes
de
Velocidad

15
MotrizImpulsada
No.
Dientes
No.
Dientes
de
Velocidad

IMPORTANTE:
16
www.intermec.com.co
MotrizImpulsada
No.
Dientes
No.
Dientes
de
Velocidad

17
LRelacionesdeVelocidadde1.00a1.14
TablasdeSelecciónparaTransmisionesEstándardeTiempoL(paso3/8”)
MotrizImpulsada
No.
Dientes
No.
Dientes
de
Velocidad

IMPORTANTE:
18
www.intermec.com.co
MotrizImpulsada
No.
Dientes
No.
Dientes
Distanciasentrecentrosenpulgadasusandocorreasestándar
Relación
de
Velocidad

19
MotrizImpulsada
No.
Dientes
No.
Dientes
deVelocidad

IMPORTANTE:
20
www.intermec.com.co
MotrizImpulsada
No.
Dientes
No.
Dientes
deVelocidad

21
MotrizImpulsada
No.
Dientes
No.
Dientes
de
Velocidad

IMPORTANTE:
22
www.intermec.com.co
MotrizImpulsada
No.
Dientes
No.
Dientes
de
Velocidad

23
MotrizImpulsada
No.
Dientes
No.
Dientes
de
Velocidad

IMPORTANTE:
24
www.intermec.com.co
MotrizImpulsada
No.
Dientes
No.
Dientes
de
Velocidad
HRelacionesdeVelocidadde1.00a1.20
TablasdeSelecciónparaTransmisionesEstándardeTiempoH(paso1/2”)

25
MotrizImpulsada
No.
Dientes
No.
Dientes
DistanciasentrecentrosenpulgadasusandocorreasestándarRelaciónde
Velocidad

IMPORTANTE:
26
www.intermec.com.co
MotrizImpulsada
No.
Dientes
No.
Dientes
deVelocidad

27
MotrizImpulsada
No.
Dientes
No.
Dientes
de
Velocidad

IMPORTANTE:
28
www.intermec.com.co
MotrizImpulsada
No.
Dientes
No.
Dientes
de
Velocidad

29
MotrizImpulsada
No.
Dientes
No.
Dientes
Relación
de
Velocidad
XHRelacionesdeVelocidadde1.00a1.40
TablasdeSelecciónparaTransmisionesEstándardeTiempoXH(paso7/8”)

IMPORTANTE:
30
www.intermec.com.co
MotrizImpulsada
No.
Dientes
No.
Dientes
deVelocidad

31
MotrizImpulsada
No.
Dientes
No.
Dientes
Relación
de
Velocidad

IMPORTANTE:
32
www.intermec.com.co
MotrizImpulsada
No.
Dientes
No.
Dientes
deVelocidad
XXHRelacionesdeVelocidadde1.00a1.85
TablasdeSelecciónparaTransmisionesEstándardeTiempoXXH(paso11/4”)

33
XXHRelacionesdeVelocidadde1.89a5.00
TablasdeSelecciónparaTransmisionesEstándardeTiempoXXH(paso1-1/4”)
MotrizImpulsada
No.
Dientes
No.
Dientes
Relación
de
Velocidad

XL (paso 1/5”)
Los valores impresos en azul pueden ser usados si una reducción de la vida util de la correa es permitida
RPM
Eje más
Rápido
No. de Dientes de la Polea Pequeña
Diámetro permitido de la polea pequeña
Para encontrar la capacidad en HP de anchos diferentes a una pulgada (1”), multiplique el valor de la tabla por el factor de ancho
a continuación:
Ancho Correa
Factor de Ancho
Factores de Ancho
NOTA
Capacidad de Transmisión (en HP) por cada pulgada de ancho de la correa

L (paso 3/8”)
RPM
Eje más
Rápido
a continuación:
Ancho Correa
Factor de Ancho
Factores de Ancho
NOTA

H (paso 1/2”)
RPM
Eje más
Rápido
a continuación:
Ancho Correa
Factor de Ancho
Factores de Ancho
NOTA

XH (paso 7/8”)
RPM
Eje más Rápido
a continuación:
Ancho Correa
Factor
de Ancho
Factores de Ancho
NOTA

XXH (paso 1-1/4”)
RPM
Eje más Rápido
a continuación:
Ancho Correa
Factor
de Ancho
Factores de Ancho
NOTA

Las tres dimensiones principales que forman
la referencia de una correa Sincrónica son:
Longitud - Paso - Ancho
Longitud
Es el largo de la correa (circunferencia) tomado en pulgadas so-
bre la linea del paso por donde corren sus cuerdas de tensión.
Ejemplo: 480 - 8M - 20
longitud
480 mm
Paso
Es la distancia en milimetros existente entre un diente y el si-
guiente. Son cinco pasos que se identifican de la siguiente
manera:
PASO LETRA
3 mm 3M
5 mm 5M
8 mm 8M
14 mm 14M
20 mm 20M
Ejemplo: 480 - 8M - 20
paso 8 mm
Ancho
Se mide en milimetros y se escribe al final de la referencia.
Ejemplo: 480 - 8M - 20
ancho 20 mm
CORREAS SINCRÓNICAS
PASO DE
CORREA
A B C
5MM
5MM
.197 Pulg.
3.81MM
.150 Pulg.
2.08MM
.082 Pulg.
8MM
8MM
.315 Pulg.
6MM
.236 Pulg.
3.4MM
.133 Pulg.
14MM
14MM
.552 Pulg.
10MM
394 Pulg.
6.0MM
.237 Pulg.
20MM
20MM
.784 Pulg.
13.2MM
.520 Pulg.
8.4MM
.330 Pulg.
Diámetro del
paso de la
Polea.
Línea de paso
de la correa.
Diámetro
Exterior
Diámetro
de
Paso

159 - 3M - 6
Longitud en
milimetros = 159
Código del
paso 3M = 3mm
Ancho en la
correa = 6mm
CORREAS DENTADAS SINCRÓNICAS
CORREAS 3M (PASO 3mm)
Referencia
No. de
Dientes
Longitud
(mm)
Pulg.
159-3M-6 53 159 6,26
159-3M-9 53 159 6,26
159-3M-15 53 159 6,26
168-3M-6 56 168 6,61
168-3M-9 56 168 6,61
168-3M-15 56 168 6,61
177-3M-6 59 177 6,97
177-3M-9 59 177 6,97
177-3M-15 59 177 6,97
201-3M-6 67 201 7,91
201-3M-9 67 201 7,91
201-3M-15 67 201 7,91
213-3M-6 71 213 8,39
213-3M-9 71 213 8,39
213-3M-15 71 213 8,39
225-3M-6 75 225 8,86
225-3M-9 75 225 8,86
225-3M-15 75 225 8,86
240-3M-6 80 240 9,45
240-3M-9 80 240 9,45
240-3M-15 80 240 9,45
252-3M-6 84 252 9,92
252-3M-9 84 252 9,92
252-3M-15 84 252 9,92
255-3M-6 85 255 10,04
255-3M-9 85 255 10,04
255-3M-15 85 255 10,04
267-3M-6 89 267 10,51
267-3M-9 89 267 10,51
267-3M-15 89 267 10,51
285-3M-6 95 285 11,22
285-3M-9 95 285 11,22
285-3M-15 95 285 11,22
300-3M-6 100 300 11,81
300-3M-9 100 300 11,81
300-3M-15 100 300 11,81
312-3M-6 104 312 12,28
312-3M-9 104 312 12,28
312-3M-15 104 312 12,28
318-3M-6 106 318 12,52
318-3M-9 106 318 12,52
318-3M-15 106 318 12,52
3M
Referencia
No. de
Dientes
Longitud
(mm)
Pulg.
339-3M-6 113 339 13,35
339-3M-9 113 339 13,35
339-3M-15 113 339 13,35
357-3M-6 119 357 14,06
357-3M-9 119 357 14,06
357-3M-15 119 357 14,06
363-3M-6 121 363 14,29
363-3M-9 121 363 14,29
363-3M-15 121 363 14,29
384-3M-6 128 384 15,12
384-3M-9 128 384 15,12
384-3M-15 128 384 15,12
420-3M-6 140 420 16,54
420-3M-9 140 420 16,54
420-3M-15 140 420 16,54
447-3M-6 149 447 17,60
447-3M-9 149 447 17,60
447-3M-15 149 447 17,60
474-3M-6 158 474 18,66
474-3M-9 158 474 18,66
474-3M-15 158 474 18,66
501-3M-6 167 501 19,72
501-3M-9 167 501 19,72
501-3M-15 167 501 19,72
513-3M-6 171 513 20,20
513-3M-9 171 513 20,20
513-3M-15 171 513 20,20
531-3M-6 177 531 20,91
531-3M-9 177 531 20,91
531-3M-15 177 531 20,91
564-3M-6 188 564 22,20
564-3M-9 188 564 22,20
564-3M-15 188 564 22,20
711-3M-6 237 711 27,99
711-3M-9 237 711 27,99
711-3M-15 237 711 27,99
1263-3M-6 421 1263 49,72
1263-3M-9 421 1263 49,72
1263-3M-15 421 1263 49,72

300 - 5M - 9
Longitud en
milimetros = 300
Código del
paso 5M = 5mm
Ancho en la
correa = 9mm
5M
Referencia
No. de
Dientes
Longitud
(mm)
Pulg.
350-5M-9 70 350 13,78
350-5M-15 70 350 13,78
350-5M-25 70 350 13,78
375-5M-9 75 375 14,76
375-5M-15 75 375 14,76
375-5M-25 75 375 14,76
400-5M-9 80 400 15,75
400-5M-15 80 400 15,75
400-5M-25 80 400 15,75
425-5M-9 85 425 16,73
425-5M-15 85 425 16,73
425-5M-25 85 425 16,73
450-5M-9 90 450 17,72
450-5M-15 90 450 17,72
450-5M-25 90 450 17,72
475-5M-9 95 475 18,70
475-5M-15 95 475 18,70
475-5M-25 95 475 18,70
500-5M-9 100 500 19,69
500-5M-15 100 500 19,69
500-5M-25 100 500 19,69
535-5M-9 107 535 21,06
535-5M-15 107 535 21,06
535-5M-25 107 535 21,06
565-5M-9 113 565 22,24
565-5M-15 113 565 22,24
565-5M-25 113 565 22,24
600-5M-9 120 600 23,62
600-5M-15 120 600 23,62
600-5M-25 120 600 23,62
635-5M-9 127 635 25,00
635-5M-15 127 635 25,00
635-5M-25 127 635 25,00
670-5M-9 134 670 26,38
670-5M-15 134 670 26,38
670-5M-25 134 670 26,38
710-5M-9 142 710 27,95
710-5M-15 142 710 27,95
710-5M-25 142 710 27,95
740-5M-9 148 740 29,13
740-5M-15 148 740 29,13
740-5M-25 148 740 29,13
800-5M-9 160 800 31,50
800-5M-15 160 800 31,50
800-5M-25 160 800 31,50
835-5M-9 167 835 32,87
835-5M-15 167 835 32,87
835-5M-25 167 835 32,87
Referencia
No. de
Dientes
Longitud
(mm)
Pulg.
850-5M-9 170 850 33,46
850-5M-15 170 850 33,46
850-5M-25 170 850 33,46
890-5M-9 178 890 35,04
890-5M-15 178 890 35,04
890-5M-25 178 890 35,04
950-5M-9 190 950 37,40
950-5M-15 190 950 37,40
950-5M-25 190 950 37,40
1000-5M-9 200 1000 39,37
1000-5M-15 200 1000 39,37
1000-5M-25 200 1000 39,37
1050-5M-9 210 1050 41,34
1050-5M-15 210 1050 41,34
1050-5M-25 210 1050 41,34
1125-5M-9 225 1125 44,29
1125-5M-15 225 1125 44,29
1125-5M-25 225 1125 44,29
1195-5M-9 239 1195 47,05
1195-5M-15 239 1195 47,05
1195-5M-25 239 1195 47,05
1270-5M-9 254 1270 50,00
1270-5M-15 254 1270 50,00
1270-5M-25 254 1270 50,00
1420-5M-9 284 1420 55,91
1420-5M-15 284 1420 55,91
1420-5M-25 284 1420 55,91
1595-5M-9 319 1595 62,80
1595-5M-15 319 1595 62,80
1595-5M-25 319 1595 62,80
1690-5M-9 338 1690 66,54
1690-5M-15 338 1690 66,54
1690-5M-25 338 1690 66,54
1790-5M-9 358 1790 70,47
1790-5M-15 358 1790 70,47
1790-5M-25 358 1790 70,47
1895-5M-9 379 1895 74,61
1895-5M-15 379 1895 74,61
1895-5M-25 379 1895 74,61
2000-5M-9 400 2000 78,74
2000-5M-15 400 2000 78,74
2000-5M-25 400 2000 78,74
2250-5M-9 450 2250 88,58
2250-5M-15 450 2250 88,58
2250-5M-25 450 2250 88,58
2525-5M-9 505 2525 99,41
2525-5M-15 505 2525 99,41
2525-5M-25 505 2525 99,41

480 - 8M - 20
Longitud en
milimetros = 480
Código del
paso 8M = 8mm
Ancho en la
correa = 20mm
8M
Referencia
No. de
Dientes
Longitud
(mm)
Pulg.
480-8M-20 60 480 18,90
480-8M-30 60 480 18,90
480-8M-50 60 480 18,90
480-8M-85 60 480 18,90
560-8M-20 70 560 22,05
560-8M-30 70 560 22,05
560-8M-50 70 560 22,05
560-8M-85 70 560 22,05
600-8M-20 75 600 23,62
600-8M-30 75 600 23,62
600-8M-50 75 600 23,62
600-8M-85 75 600 23,62
640-8M-20 80 640 25,20
640-8M-30 80 640 25,20
640-8M-50 80 640 25,20
640-8M-85 80 640 25,20
720-8M-20 90 720 28,35
720-8M-30 90 720 28,35
720-8M-50 90 720 28,35
720-8M-85 90 720 28,35
800-8M-20 100 800 31,50
800-8M-30 100 800 31,50
800-8M-50 100 800 31,50
800-8M-85 100 800 31,50
880-8M-20 110 880 34,65
880-8M-30 110 880 34,65
880-8M-50 110 880 34,65
880-8M-85 110 880 34,65
960-8M-20 120 960 37,80
960-8M-30 120 960 37,80
960-8M-50 120 960 37,80
960-8M-85 120 960 37,80
1040-8M-20 130 1040 40,94
1040-8M-30 130 1040 40,94
1040-8M-50 130 1040 40,94
1040-8M-85 130 1040 40,94
1120-8M-20 140 1120 44,09
1120-8M-30 140 1120 44,09
1120-8M-50 140 1120 44,09
1120-8M-85 140 1120 44,09
1200-8M-20 150 1200 47,24
1200-8M-30 150 1200 47,24
1200-8M-50 150 1200 47,24
1200-8M-85 150 1200 47,24
1224-8M-20 153 1224 48,19
1224-8M-30 153 1224 48,19
1224-8M-50 153 1224 48,19
1224-8M-85 153 1224 48,19
1280-8M-20 160 1280 50,39
1280-8M-30 160 1280 50,39
1280-8M-50 160 1280 50,39
1280-8M-85 160 1280 50,39
1440-8M-20 180 1440 56,69
1440-8M-30 180 1440 56,69
1440-8M-50 180 1440 56,69
1440-8M-85 180 1440 56,69
1600-8M-20 200 1600 62,99
1600-8M-30 200 1600 62,99
1600-8M-50 200 1600 62,99
1600-8M-85 200 1600 62,99
1760-8M-20 220 1760 69,29
1760-8M-30 220 1760 69,29
1760-8M-50 220 1760 69,29
1760-8M-85 220 1760 69,29
1800-8M-20 225 1800 70,87
1800-8M-30 225 1800 70,87
1800-8M-50 225 1800 70,87
1800-8M-85 225 1800 70,87
2000-8M-20 250 2000 78,74
2000-8M-30 250 2000 78,74
2000-8M-50 250 2000 78,74
2000-8M-85 250 2000 78,74
2400-8M-20 300 2400 94,49
2400-8M-30 300 2400 94,49
2400-8M-50 300 2400 94,49
2400-8M-85 300 2400 94,49
2600-8M-20 325 2600 102,36
2600-8M-30 325 2600 102,36
2600-8M-50 325 2600 102,36
2600-8M-85 325 2600 102,36
2800-8M-20 350 2800 110,24
2800-8M-30 350 2800 110,24
2800-8M-50 350 2800 110,24
2800-8M-85 350 2800 110,24
3048-8M-20 381 3048 120,00
3048-8M-30 381 3048 120,00
3048-8M-50 381 3048 120,00
3048-8M-85 381 3048 120,00
3280-8M-20 410 3280 129,13
3280-8M-30 410 3280 129,13
3280-8M-50 410 3280 129,13
3280-8M-85 410 3280 129,13
3600-8M-20 450 3600 141,73
3600-8M-30 450 3600 141,73
3600-8M-50 450 3600 141,73
3600-8M-85 450 3600 141,73
4400-8M-20 550 4400 173,23
4400-8M-30 550 4400 173,23
4400-8M-50 550 4400 173,23
4400-8M-85 550 4400 173,23

966 - 14M - 55
Longitud en
milimetros = 966
Código del
paso 14M = 14mm
Ancho en la
correa = 55mm
14M
Referencia
No. de
Dientes
Longitud
(mm)
Pulg.
966-14M-40 69 966 38,03
966-14M-55 69 966 38,03
966-14M-85 69 966 38,03
966-14M-115 69 966 38,03
966-14M-170 69 966 38,03
1190-14M-40 85 1190 46,85
1190-14M-55 85 1190 46,85
1190-14M-85 85 1190 46,85
1190-14M-115 85 1190 46,85
1190-14M-170 85 1190 46,85
1400-14M-40 100 1400. 55,12
1400-14M-55 100 1400 55,12
1400-14M-85 100 1400 55,12
1400-14M-115 100 1400 55,12
1400-14M-170 100 1400 55,12
1610-14M-40 115 1610 63,39
1610-14M-55 115 1610 63,39
1610-14M-85 115 1610 63,39
1610-14M-115 115 1610 63,39
1610-14M-170 115 1610 63,39
1778-14M-40 127 1778 70,00
1778-14M-55 127 1778 70,00
1778-14M-85 127 1778 70,00
1778-14M-115 127 1778 70,00
1778-14M-170 127 1778 70,00
1890-14M-40 135 1890 74,41
1890-14M-55 135 1890 74,41
1890-14M-85 135 1890 74,41
1890-14M-115 135 1890 74,41
1890-14M-170 135 1890 74,41
Referencia
No. de
Dientes
Longitud
(mm)
Pulg.
2100-14M-40 150 2100 82,68
2100-14M-55 150 2100 82,68
2100-14M-85 150 2100 82,68
2100-14M-115 150 2100 82,68
2100-14M-170 150 2100 82,68
2310-14M-40 165 2310 90,94
2310-14M-55 165 2310 90,94
2310-14M-55 165 2310 90,94
2310-14M-115 165 2310 90,94
2310-14M-170 165 2310 90,94
2450-14M-40 175 2450 96,46
2450-14M-55 175 2450 96,46
2450-14M-85 175 2450 96,46
2450-14M-115 175 2450 96,46
2450-14M-170 175 2450 96,46
2590-14M-40 185 2590 101,97
2590-14M-55 185 2590 101,97
2590-14M-85 185 2590 101,97
2590-14M-115 185 2590 101,97
2590-14M-170 185 2590 101,97
2800-14M-40 200 2800 110,24
2800-14M-55 200 2800 110,24
2800-14M-85 200 2800 110,24
2800-14M-115 200 2800 110,24
2800-14M-170 200 2800 110,24

3150 - 14M - 55
Longitud en
milimetros = 3150
Código del
paso 14M = 14mm
Ancho en la
correa = 55mm
14M
Referencia
No. de
Dientes
Longitud
(mm)
Pulg.
3150-14M-40 225 3150 124,02
3150-14M-55 225 3150 124,02
3150-14M-85 225 3150 124,02
3150-14M-115 225 3150 124,02
3150-14M-170 225 3150 124,02
3360-14M-40 240 3360 132,28
3360-14M-55 240 3360 132,28
3360-14M-85 240 3360 132,28
3360-14M-115 240 3360 132,28
3360-14M-170 240 3360 132,28
3500-14M-40 250 3500 137,80
3500-14M-55 250 3500 137,80
3500-14M-85 250 3500 137,80
3500-14M-115 250 3500 137,80
3500-14M-170 250 3500 137,80
3850-14M-40 275 3850 151,57
3850-14M-55 275 3850 151,57
3850-14M-85 275 3850 151,57
3850-14M-115 275 3850 151,57
3850-14M-170 275 3850 151,57
4326-14M-40 309 4326 170,31
4326-14M-55 309 4326 170,31
4326-14M-85 309 4326 170,31
4326-14M-115 309 4326 170,31
4326-14M-170 309 4326 170,31
4578-14M-40 327 4578 180,24
4578-14M-55 327 4578 180,24
4578-14M-85 327 4578 180,24
4578-14M-115 327 4578 180,24
4578-14M-170 327 4578 180,24
Referencia
No. de
Dientes
Longitud
(mm)
Pulg.
4956-14M-40 354 4956 195,12
4956-14M-55 354 4956 195,12
4956-14M-85 354 4956 195,12
4956-14M-115 354 4956 195,12
4956-14M-170 354 4956 195,12
5320-14M-40 380 5320 209,45
5320-14M-55 380 5320 209,45
5320-14M-85 380 5320 209,45
5320-14M-115 380 5320 209,45
5320-14M-170 380 5320 209,45
5740-14M-40 410 5740 225,98
5740-14M-55 410 5740 225,98
5740-14M-85 410 5740 225,98
5740-14M-115 410 5740 225,98
5740-14M-170 410 5740 225,98
6160-14M-40 440 6160 242,52
6160-14M-55 440 6160 242,52
6160-14M-85 440 6160 242,52
6160-14M-115 440 6160 242,52
6160-14M-170 440 6160 242,52
6860-14M-40 490 6860 270,08
6860-14M-55 490 6860 270,08
6860-14M-85 490 6860 270,08
6860-14M-115 490 6860 270,08
6860-14M-170 490 6860 270,08

2000 - 20M - 115
Longitud en
milimetros = 2000
Código del
paso 20M = 20mm
Ancho en la
correa = 115mm
20M
Referencia
No. de
Dientes
Longitud
(mm)
Pulg.
2000-20M-115 100 2000 78,74
2000-20M-170 100 2000 78,74
2000-20M-230 100 2000 78,74
2000-20M-290 100 2000 78,74
2000-20M-340 100 2000 78,74
2500-20M-115 125 2500 98,43
2500-20M-170 125 2500 98,43
2500-20M-230 125 2500 98,43
2500-20M-290 125 2500 98,43
2500-20M-340 125 2500 98,43
3400-20M-115 170 3400 133,86
3400-20M-170 170 3400 133,86
3400-20M-230 170 3400 133,86
3400-20M-290 170 3400 133,86
3400-20M-340 170 3400 133,86
3800-20M-115 190 3800 149,61
3800-20M-170 190 3800 149,61
3800-20M-230 190 3800 149,61
3800-20M-290 190 3800 149,61
3800-20M-340 190 3800 149,61
4200-20M-115 210 4200 165,35
4200-20M-170 210 4200 165,35
4200-20M-230 210 4200 165,35
4200-20M-290 210 4200 165,35
4200-20M-340 210 4200 165,35
4600-20M-115 230 4600 181,10
4600-20M-170 230 4600 181,10
4600-20M-230 230 4600 181,10
4600-20M-290 230 4600 181,10
4600-20M-340 230 4600 181,10
5000-20M-115 250 5000 196,85
5000-20M-170 250 5000 196,85
5000-20M-230 250 5000 196,85
5000-20M-290 250 5000 196,85
5000-20M-340 250 5000 196,85
5200-20M-115 260 5200 204,72
5200-20M-170 260 5200 204,72
5200-20M-230 260 5200 204,72
Referencia
No. de
Dientes
Longitud
(mm)
Pulg.
5200-20M-290 260 5200 204,72
5200-20M-340 260 5200 204,72
5400-20M-115 270 5400 212,60
5400-20M-170 270 5400 212,60
5400-20M-230 270 5400 212,60
5400-20M-290 270 5400 212,60
5400-20M-340 270 5400 212,60
5600-20M-115 280 5600 220,47
5600-20M-170 280 5600 220,47
5600-20M-230 280 5600 220,47
5600-20M-290 280 5600 220,47
5600-20M-340 280 5600 220,47
5800-20M-115 290 5800 228,35
5800-20M-170 290 5800 228,35
5800-20M-230 290 5800 228,35
5800-20M-290 290 5800 228,35
5800-20M-340 290 5800 228,35
6000-20M-115 300 6000 236,22
6000-20M-170 300 6000 236,22
6000-20M-230 300 6000 236,22
6000-20M-290 300 6000 236,22
6000-20M-340 300 6000 236,22
6200-20M-115 310 6200 244,09
6200-20M-170 310 6200 244,09
6200-20M-230 310 6200 244,09
6200-20M-290 310 6200 244,09
6200-20M-340 310 6200 244,09
6400-20M-115 320 6400 251,97
6400-20M-170 320 6400 251,97
6400-20M-230 320 6400 251,97
6400-20M-290 320 6400 251,97
6400-20M-340 320 6400 251,97
6600-20M-115 330 6600 259,84
6600-20M-170 330 6600 259,84
6600-20M-230 330 6600 259,84
6600-20M-290 330 6600 259,84
6600-20M-340 330 6600 259,84

Dientes
5M
Paso 5mm
8M
Paso 8mm
14M
Paso 14m
20M
Paso 20m
15 22,73 36,81
16 24,32 39.36
17 25,92 41,91
18 27,51 44,45 77,56
19 29,10 47,00 82,00
20 30,69 49,54 86,47
21 32,28 52,00 90,93
22 33,87 54,64 95,37 135,76
23 35,47 57,20 99,83 142,12
24 37,06 59,74 104,29 148,49
25 38,65 62,28 108,75 154,85
26 40,24 64,85 113,20 161,22
27 41,83 67,39 117,66 167,59
28 43,42 70,08 122,12 173,95
29 45,01 72,62 126,57 180,32
30 46,61 75,13 130,99 186,69
31 48,20 77,65 135,46 193,05
32 48,79 80,16 139,88 199,42
33 51,38 82,68 144,35 205,78
34 52,97 85,22 148,79 212,15
35 54,56 87,76 153,24 218,52
36 56,16 90,30 157,68 224,88
37 57,75 92,85 162,13 231,25
38 59,34 95,39 166,60 237,61
39 60,93 97,94 171,02 243,98
40 62,52 100,49 175,49 250,35
41 64,11 103,03 179,92 256,71
42 65,71 105,58 184,37 263,08
43 67,30 108,13 188,83 269,45
44 68,89 110,67 193,28 275,81
45 70,48 113,22 197,74 282,18
46 72,07 115,77 202,20 288,54
47 73,66 118,31 206,65 294,91
48 75,25 120,86 211,11 301,28
49 76,85 123,41 215,57 307,64
50 78,94 125,95 220,02 314,01
51 80,03 128,50 224,48 320,38
52 81,62 131,05 228,94 326,74
53 83,21 133,59 233,39 333,11
54 84,80 136,14 237,85 339,47
55 86,40 138,68 242,30 345,84
56 87,99 141,23 246,76 352,21
57 89,58 143,78 251,22 358,57
TABLA DE DIAMETROS DE POLEAS DENTADAS
PARA CORREAS SINCRÓNICAS
Debido a que las correas dentadas tienen una presión inherente suave lateral, es necesario utilizar al menos una polea con pestañas para evitar que la correa se des-
carrile. Generalmente, para economizar, la polea más pequeña de la transmisión tiene las pestañas. Sin embargo, cuando la distancia entre centros de las poleas
es mayor a 8 veces el diámetro de la polea menor, o cuando los ejes no son horizontales, o la transmisión tiene más de 2 poleas, ambas deben tener pestañas.
NOTA: Las poleas cuyos diámetros se encuentran en azul, pueden ser utilizadas, si una reducción de la vida útil de la correa es permitida.
Dientes
5M
Paso 5mm
8M
Paso 8mm
14M
Paso 14m
20M
Paso 20m
58 91,17 146,32 255,67 364,94
59 92,76 148,87 260,13 371,30
60 94,35 151,42 264,59 377,67
61 95,94 153,96 269,04 384,04
62 97,54 156,51 273,50 390,40
63 99,13 159,06 277,95 396,77
64 100,72 161,60 282,41 403,14
65 102,31 164,15 286,87 409,50
66 103,90 166,70 291,32 415,87
67 105,49 169,24 295,78 422,23
68 107,09 171,79 300,24 428,60
69 108,68 174,34 304,69 434,97
70 110,27 176,88 309,15 441,33
71 111,86 179,43 313,61 447,70
72 113,45 181,97 318,06 454,07
73 115,04 184,52 322,52 460,43
74 116.63 187,07 326,97 466,80
75 118,23 189,61 331,43 473,16
76 119,82 192,16 335,89 479,53
77 121,41 194,71 340,34 485,90
78 123,00 197,25 344,80 492,26
79 124,59 199,81 349,26 498,63
80 126,18 202,35 353,71 504,99
81 127,78 204,89 358,17 511,36
82 129,37 207,44 362,63 517,73
83 130,96 209,99 367,08 524,09
84 132,55 212,53 371,54 530,46
85 134,14 215,08 375,99 536,83
86 135,73 217,63 380,45 543,19
87 137,32 220,17 384,91 549,56
88 138,92 222,72 389,36 555,92
89 140,51 225,27 393,82 562,29
90 142,10 227,81 398,28 568,66
91 143,69 230,36 402.73 575,02
92 145,28 232,90 407,19 581,39
93 146,87 235,45 411,64 587,76
94 148,47 238,00 416,10 594,12
95 150,06 240,54 420,56 600,49
96 151,65 243,09 425,01 606,85
97 153,24 245,64 429,47 613,22
98 154,83 248,18 433,93 619,59
99 156,42 250,73 438,38 625,95
100 158,01 253,28 442,84 632,32

Transmisiones por Correas Sincrónicas
Procedimiento de Selección
1. Reuna la siguiente información: Ejemplo:
* HP y tipo de unidad motriz
* RPM de la unidad motriz
* RPM de la máquina a impulsar
* Diámetros de los ejes y dimensión de los cuñeros
* Distancia entre centros de los ejes
* Tipo de equipo a impulsar
* Motor eléctrico de 30 HP
* 1.160 RPM
* 580 RPM
* Motor 2-3/8”, Bomba 3”
* 760 mm, puede ajustarse aprox. a + ó - 25mm
* Bomba de piñones
2. Determine la Potencia del Diseño en HP: Ejemplo:
Remitase a la tabla 3 “Factores de Servicio Básicos” y
según el tipo de aplicación encuentre el factor. Multiplique
los HP de la unidad motriz por el factor, determinado así la
potencia de Diseño.
Polea motriz ………….…………….…….......30 HP
Factor de servicio para Bombas centrífugas.…X 1,7
Potencia de Diseño…….…..……..……….....51 HP
3. Elija el paso de la Correa: Ejemplo:
Localice en la tabla 4. Las RPM de la polea más pequeña
(columna horizontal abajo) y los HP de la potencia
de Diseño del punto anterior (primera columna vertical
izquierda). Al cruzar estas dos líneas encontrará el paso ó
(letra) de la correa recomendada. Si el cruce de las líneas
da muy cerca al límite entre dos pasos, considere ambas
opciones.
Correa 14M resultante de cruzar en las tablas los
51 HP con los 1.160 RPM.
4. Establezca la relación de velocidad: Ejemplo:
La “Relación de Velocidad” se obtiene dividiendo las RPM
mayores entre las RPM menores.
RPM Motriz 1.160
= 2
RPM Impulsada 580
5. Encontrando una transmisión estándar: Ejemplo:
Localice las tablas de selección de transmisiones estandar
(pag 51 a 76) correspondientes al paso (o letra) de la
correa seleccionada en el punto 3. Luego, ubique, la
relación de velocidad (punto 4) en la primera columna a la
izquierda. Para la mayoría de las relaciones de velocidad
encontrará más de una combinación de poleas. Siguiendo
por el mismo renglón están las distancias entre centros de
los ejes (milimetros y pulgadas) que se obtienen con cada
una de las correas estandar (arriba).
Tabla pág. 67, relación 2
Polea motriz….………..…....…………..….28-14M
Polea impulsada …. ……….……......…....56-14M
Longitud de correa estandar ………..…..2100-14M
Distancia entre centros……....………............753,4
6. Ancho de la Correa: En Resumen:
En las páginas 77 a 84 encontrará las tablas de capacidad
de transmisión con correas de diferentes anchos estandar.
Según el número de dientes y las RPM de la polea menor,
escoja el ancho de la correa que transmita los HP de diseño
requeridos (punto 2).
Tabla inferior pág. 81
Polea motriz ………….…………Ref: 28-14M-115
Polea Impulsada ………............Ref: 56-14M-115
Correa ………………..…........Ref: 2100-14M-115
Se eligío una correa de 115 mm de ancho pues con la
polea de 28 dientes transmite 57,7 hp a 1160 rpm

CONDICIONES DE OPERACIÓN
Por cada rueda loca Sume 0.2
Por 10 a 16 horas de servicio Sume 0.2
Por 16 a 24 horas de servicio Sume 0.3
SÓLO CORREAS DE 14 mm y 20 mm
Hasta 200 RPM Sume 0.3
201 a 400 RPM Sume 0.2
401 a 600 RPM Sume 0.1
TRANSMISIONES DE
ACELERACIÓN
Para transmisiones de aceleración,
añada al factor básico de servicio el
factor adicional mostrado abajo.
Los factores de servicio adicionales
se requieren para condiciones poco
usuales tales como inversión de carga,
carga pesada, freno eléctrico. Es-
tos deben ser determinados por un
especialista en transmisión
Relación de Rango
de Aceleración
Factor Adicional
1 a 1.24 ninguno
1.25 a 1.74 .10
1.75 a 2.49 .20
2.50 a 3.49 .30
3.50 o más .40
Factores de Servicio Básicos para Máquinas
TIPO FACTOR
Agitadores, batidores
(Pala o propulsor)
Líquido
Semilíquido
1.6
1.7
Maquinaria de panadería Batidoras de masa 1.6
Maquinaria para ladrillos y barro
Taladros, batidoras y granuladores
amasaderas
1.7
2.0
Centrífugadoras 1.9
Compresores
Recíprocos
centrífugos
2.2
1.7
Transportadores
Banda, carga ligera;
banda para horno; mineral, carbón,
apron cangilón, espiral, helicoidal
1.5
1.7
1.8
Ventiladores, Sopladores
Centrífugos, propulsor, ventiladores
para minas, sopladores positivos
1.8
2.0
Generadores y excitadores 1.8
Molinos para de martillos 1.9
Grúas, elevadores 1.8
Maquinaria para lavanderías
General
Extractores, lavadoras
1.6
1.8
Eje de línea 1.7
Máquinas herramientas
Taladros, tornos
máquinas de tornillo, esmeril
fresadoras, cepillos, troqueles
1.6
1.7
1.7
Molinos Bola, varilla, granulo, etc. 2.2
Maquinaria para papel
Agitadores, calandrias, secadoras,
desﬁbradoras, bombas nash
1.6
1.9
Maquinaria para imprentas
Imprentas, periódicos, rotativas,
planas, revista; máquinas de linotipo,
cortadoras, plegadoras
1.6
Bombas
Centrifugas, engranes rotarias,
tubular, reciprocas
1.7
2.2
Maquinarias para plantas de hule 1.8
Maquinarias para aserraderos 1.8
Cribas
Vibradoras, (agitadoras)
tambor, cónico
1.7
1.5
Maquinaria textil
Telares, hilanderías, carretes, urdim-
bre
1.8
1.7
Maquinaria para trabajos
en madera
Tornos, sierras sinfín, sierras circula-
res, cepillos
1.4
1.6
IMPORTANTE:
Es preferible elegir siempre una transmisión de mayor capacidad a la
calculada que una ligeramente inferior. Recuerde que las transmisiones NO
deben emplearse como “fusible”, pues para ello existen dispositivos mecánicos
y eléctricos especíﬁcos.
FACTORES DE SERVICIO
ADICIONALES
Tabla 3
Formula para el cálculo de la longitud de
correas para transmisiones especiales que
no se encuentran predeterminadas en este
manual.
Donde:
Lp: largo de la correa en pulgadas
D: diámetro de la polea mayor en pulgadas
d: diámetro de la polea menor en pulgadas
C: distancia entre centro en pulgadas
Lp=2C+1.57 (D+d) + (D-d)2
4C

Tabla de Selección del Paso para Transmisiones Sincrónicas
Velocidad de la polea más pequeña (RPM)
Potenciadediseño
Tabla 4

TabladeSelecciónparaTransmisionesSincrónicasEstandar
51Transmisiones Sincrónicaswww.intermec.com.co
5M
MotrizImpulsada
No.
Dientes
Distanciasdecentrosnominalesmm/pulg.
Relación
de
VelocidadNo.
Dientes
Designacióndecódigodelacorreamm/pulg.

52 Transmisiones Sincrónicas www.intermec.com.co
5M
MotrizImpulsada
No.
Dientes
Relación
de
VelocidadNo.
Dientes

5M
MotrizImpulsada
No.
Dientes
Relación
de
VelocidadNo.
Dientes

8M
MotrizImpulsada
No.
Dientes
Relación
de
VelocidadNo.
Dientes

14M
MotrizImpulsada
No.
Dientes
Relación
de
VelocidadNo.
Dientes

20M
MotrizImpulsada
No.
Dientes
Relación
de
VelocidadNo.
Dientes

Tablas de Capacidad de Transmisión con Correas 5M de Anchos Estandar
El área sombreada indica que las poleas pueden ser utilizadas a esas RPM solo si se permite una reducción en la vida de servicio de la correa.

IMPORTANTE
Las poleas dentadas para Transmisiones de Tiempo y Sincrónicas son especialmen-
te aptas para montarse con algún tipo de sistema de fijación debido a las altas
revoluciones y precisión con que trabajan. El montaje tradicional con hueco, cu-
ñero y prisionero por lo general permite que las poleas se muevan sobre los ejes
generando desgastes por fricción.
En esta sección encontrara las tablas con las dimensiones principales de los tres
tipos de “Sistemas de Fijación” recomendados: Bufin, Bujes taper y Bujes QD, lo
más importante al elegir uno de ellos es cerciorarse que el diámetro externo de la
polea es suficiente para alojar el dispositivo. Ver columna “Diámetro exterior míni-
mo requerido en la polea en mm”, en las tablas de cada Sistema de Fijación.
SISTEMAS DE FIJACIÓN
Páginas
85 a 89
BUJES TAPER BUSHING QDBUFIN

Páginas
39 a 84

Diseños de Poleas de Tiempo y Sincrónicas Estandar
IMPORTANTE
1. Todas las poleas se fabrican en acero al carbono a menos que se especiﬁque otro material como aluminio o
acero inoxidable.
2. Basta con que una sola de las poleas de la transmisión, generalmente las más pequeña, tenga “pestañas”
para evitar el descarrilamiento de la correa

Bujes de Fijación INTERMEC Bufin®
Series “S” y “SP” (servicio normal)
- No requieren cuñero o chavetero
- Fácil de montar y desmontar
- Máxima centricidad y balanceo
- Elimina los daños en los ejes
IMPORTANTE
Para asegurarce que este sistema de
fijación puede instalarse adecuada-
mente, verifique el “diámetro exterior
mínimo requerido” en la polea * INTERMEC fabrica los Bufin® para cualquier diámetro de eje milimétrico o en pulgadas
Bufin® serie“S”
(sin pestaña)
Bufin® serie“SP”
(con pestaña)
Compare el torque pico encontrado, contra la capacidad de torque (ft/lb) del Bufin
en la tabla de especificaciones y asegúrese de no excederla.
Torque nominal = = ft/lb
T. Nominal x Factor de Servicio = T. Pico
5225 x HP
R.P.M.
Fórmulas de Selección Trabajo Factor
Uniforme 2
Fluctuante 3
Muy fluctuante 5
Factor de servicio
* NOTA: para poleas en aluminio o hierro gris consulte a Intermec.

Sistema de Fijación BUJE TAPER para Poleas de Tiempo o Sincrónicas
BUJES TAPER No. 1008-3030
IMPORTANTE
Para asegurarce que este sistema de ﬁjación pue-
de instalarse adecuadamente, veriﬁque el “diá-
metro exterior mínimo requerido” en la polea.
Los Bujes Taper permiten la fácil instalación de las piezas
sobre sus ejes pero requieren de cuñero.

Sistema de Fijación BUSHING-QD para Poleas de Tiempo o Sincrónicas
IMPORTANTE
Para asegurarce que este sistema de ﬁjación puede instalarse
adecuadamente, veriﬁque el “diámetro exterior mínimo reque-
rido” en la polea
Los Bujes Taper permiten la fácil instalación de las
piezas sobre sus ejes pero requieren de cuñero.

Coreas sincronicas 1

Más contenido relacionado

La actualidad más candente (20)

Similar a Coreas sincronicas 1 (20)

Más de Diego Tovar Chia (17)

Último (20)

Coreas sincronicas 1
