Diseño de las demostraciones de teoría con Arduino 1
Diseño detallado de las
demostraciones de teoría con
Arduino
Miguel Ángel Rubio Escudero- Dpto. Ciencias de la Computación
Universidad de Granada
Índice
1. Introducción.......................................................................................................................... 2
2. Diseño 1................................................................................................................................. 2
3. Diseño 2................................................................................................................................. 4
4. Librería software común a las dos plataformas.................................................................... 5
5. Demostración 1: Variables .................................................................................................... 8
6. Demostración 2: Arreglos.................................................................................................... 10
7. Demostración 3: Entradas y salidas .................................................................................... 13
8. Demostración 4: Condicionales........................................................................................... 16
9. Demostración 5: Repetición................................................................................................ 18
10. Demostración 6: Repetición avanzada............................................................................ 21
Bibliografía .................................................................................................................................. 25
Diseño de las demostraciones de teoría con Arduino 2
1. Introducción
En este apartado vamos a proceder a describir el conjunto de demostraciones que se han
desarrollado para las clases de teoría. Comenzaremos con una descripción de las plataformas
que se han diseñado para realizar las demostraciones y seguiremos con una breve descripción
de cada demostración y el software necesario.
Las dos plataformas que se han desarrollado para las demostraciones en clase de teoría están
basadas en la tarjeta Arduino. Es recomendable, aunque no necesario, montar la tarjeta y la
placa de prototipado en una plataforma común. Esto facilita en gran medida la realización de
las experiencias.
2. Diseño 1
La primera plataforma está diseñada para la realización de prácticas sencillas al principio de
curso. Consta de un fotoresistor LDR-VT90N2 un sensor de temperatura Sparkfun
TMP36 y de cinco leds de colores distintos cuya descripción se adjunta.
Figura 2-1. Diagrama de la plataforma 1
Diseño de las demostraciones de teoría con Arduino 3
Es importante que los cinco leds sean de colores distintos. Dado el tamaño de una clase es muy
difícil para los estudiantes distinguir los LEDS en función de su posición y la única manera de
que puedan distinguirlos es si son de distintos colores.
Codigo Ref Descripción
LEDWC503B WAN-CBADA151 5 mm blanco. IF= 25mA
VF=3.2 V 9000mcd 15º
619-4937 L-7113SRD-H 5 mm difuso rojo. IF=20mA.
VF=1.85V 1000mcd. 30º
262-2955 L-53SED 5mm difuso naranja.
IF=20mA. VF=2V 800mcd. 60º
466-3548 L-7113QBC-D 5mm azul. IF=20mA. VF=3.5V
2200mcd. 15º
466-3510 L-7113VGC-H 5mm verde. IF=20mA.
VF=3.7V. 14000mcd. 20º
Tabla 2-1. Características de los LEDs utilizados
Durante las demostraciones los estudiantes comentaron que a veces la intensidad de los LEDs
era excesiva y decidimos calibrar su intensidad. Después de realizar un estudio con los
estudiantes en el aula obtuvimos la siguiente calibración
Resistencias a utilizar con los distintos LEDs
• Led rojo difuso -> 470 ohmios
• Led naranja difuso -> 470 ohmios
• Led blanco Arduino -> 5 Kohmios
• Led azul -> 3 Khomios
• Led verde ultraeficiente -> 5 Khomios
Es de esperar que en otras aulas pueda ser necesario ajustar las resistencias.
Diseño de las demostraciones de teoría con Arduino 4
3. Diseño 2
La segunda plataforma está diseñada para realizar prácticas más sofisticadas a medida que
vaya avanzando el curso. Consta de un servomotor Sparkfun ROB-09065, un mini-altavoz
Sparkfun COM-07950 y un sensor de distancia LV-MaxBotix-EZ1. El sevomotor tiene
acoplados dos LEDs que permiten a los estudiantes percibir el movimiento del servomotor
desde la distancia.
Figura 3-1. Diagrama de la plataforma 2
619-4937 L-7113SRD-H 5 mm difuso rojo. IF=20mA.
VF=1.85V 1000mcd. 30º
262-2955 L-53SED 5mm difuso naranja.
IF=20mA. VF=2V 800mcd. 60º
Tabla 3-1. Características de los LEDs utilizados
Diseño de las demostraciones de teoría con Arduino 5
Resistencias a utilizar con los distintos LEDs
• Led rojo difuso -> 470 ohmios
• Led naranja difuso -> 470 ohmios
4. Librería software común a las dos plataformas
Ambas plataformas utilizan un conjunto de librerías desarrolladas durante el proyecto. Estas
librerías contienen un conjunto de funciones con nombres en español que facilitan las
explicaciones y la comprensión por parte de los alumnos.
A continuación se muestra el código de estas librerías.
Figura 4-1. Código de la librería común de Arduino (1ª parte).
/*
PhysicalComputingDemonstrations.h - Physical Computing for Lectures library
Written by Miguel Angel Rubio
*/
#ifndef PHYSICAL_COMPUTING_DEMONSTRATIONS_H_
#define PHYSICAL_COMPUTING_DEMONSTRATIONS_H_
#include <Arduino.h>
//Limitations of Arduino IDE...
#include "../Servo/Servo.h"
/////////////////////////////////////
//Leer Voltaje
//////////////////////////////////////
int lee_voltaje(int num_pin)
{
int valor;
valor = analogRead(num_pin);
return valor;
}
Diseño de las demostraciones de teoría con Arduino 6
Figura 4-2. Código de la librería común de Arduino (2ª parte).
/////////////////////////////////////
//Apagar LEDs
//////////////////////////////////////
//Sirve para apagar un nico LED
void apaga_led(int num_led)
{
pinMode(num_led, OUTPUT);
digitalWrite(num_led, LOW);
}
//Sirve para apagar multiples LEDs
void apaga_led(int num_led[], int size_led)
{
for (int cont = 0; cont < size_led; cont++){
pinMode(num_led[cont], OUTPUT);
digitalWrite(num_led[cont], LOW);
}
}
/////////////////////////////////////
//Encender LEDs
//////////////////////////////////////
//Sirve para encender un unico LED
void enciende_led(int num_led)
{
pinMode(num_led, OUTPUT);
digitalWrite(num_led, HIGH);
}
//Sirve para encender multiples LEDs
void enciende_led(int num_led[], int size_led)
{
for (int cont = 0; cont < size_led; cont++){
pinMode(num_led[cont], OUTPUT);
digitalWrite(num_led[cont], HIGH);
}
}
/////////////////////////////////////
//Mover Servo
//////////////////////////////////////
//Mueve el servo a una cierta posición
//Se presupone que el servo esta conectado
void mover_servo(Servo mi_servo, int posicion)
{
mi_servo.write(posicion);
}
Diseño de las demostraciones de teoría con Arduino 7
Figura 4-3. Código de la librería común de Arduino (3ª parte).
/////////////////////////////////////
//Pausar unos segundos
//////////////////////////////////////
void para (float segundos)
{
delay(segundos*1000);
}
/////////////////////////////////
//Leer temperatura
///////////////////////////////////
//Funcion lee_temp. Lee la temperatura mediante Arduino
//El sensor es el TMP36 del Arduino Starter Kit
//Entrada analog_pin: El pin que vamos a usar para leer la temperatura
//Salida: la temperatura
int lee_temperatura(int analog_pin){
char str[256];
//Realizamos 20 medidas para minimizar el error.
float temp = 0;
int num_medidas = 20;
float voltaje;
for (int cont = 0; cont < 20; cont++) {
voltaje = lee_voltaje(analog_pin); //Medida directa
voltaje = voltaje*5/1024; //Voltaje normalizado
temp= temp+voltaje/0.01 - 50; //En C
}
//Hacemos la media y lo mostramos
int temperatura = temp/num_medidas;
return temperatura;
}
/////////////////////////////////
//Leer luminosidad
///////////////////////////////////
//Funcion luminosidad. Ve la luminosidad de la habitacion
//El sensor es el LDR-VT90N2
//Ver los pdf adjuntos
//Entrada analog_pin: El pin que vamos a usar para leer la luminosidad
//Argumento de salida
//El valor de luminosidad normalizado de 0 a 1
float lee_luminosidad (int analog_pin){
float voltaje = lee_voltaje(analog_pin);
voltaje = voltaje/1024.;
return voltaje;
}
#endif // PHYSICAL_COMPUTING_DEMONSTRATIONS_H_
Diseño de las demostraciones de teoría con Arduino 8
5. Demostración 1: Variables
Las demostraciones se han diseñado para cubrir distintos aspectos de la enseñanza de la
programación. Para su efectiva utilización no basta con hacer las demostraciones en clase, es
necesario involucrar a los alumnos en las mismas mediante votaciones, discusiones en
pequeños grupos… (Crouch et al. 2004)
El objetivo de esta demostración es doble. Por un lado queremos presentar la tarjeta Arduino y
explicar por qué hacemos este tipo de demostraciones. Por otro lado queremos enfrentar a los
alumnos a algunas confusiones conceptuales bastante comunes. Mediante votaciones y
discusiones en pequeños grupos motivamos a los estudiantes a que resuelvan sus dudas.
Una manera de plantear la discusión sería:
c = 3;
ejecutamos destellos(c); -> hay tres destellos
a = c*2;
ejecutamos destellos(a); -> hay seis destellos
c = 2;
discusión: ¿Cuántos destellos habrá? ¿4 o 6? ¿por qué?
Ejecutamos destellos(a)
a = a*2 - 5
discusión: ¿Cuántos destellos habrá? ¿6 o 7? ¿por qué?
Ejecutamos destellos(a)
El código que se debe utilizar en esta demostración se puede ver en la Figura 5-1.
Diseño de las demostraciones de teoría con Arduino 9
Figura 5-1. Código de la demostración 1.
/*
Ejemplo de uso de variables
This example code is in the public domain.
*/
#include <PhysicalComputingDemonstrations.h>
void setup() {
int leds[5] = {9,10,11,12,13};
apaga_led(leds,5);
int a = 3;
int b = 7;
b = a * 3 + 2;
a = 1;
destellos(b);
}
// the loop routine runs over and over again forever:
void loop() {
}
//Funcion apagar. Apaga dos leds (13 y 9) en el arduino
void apagar() {
int led1 = 13;
int led2 = 9;
apaga_led(led1);
apaga_led(led2);
}
//Funcion encender. Enciende dos leds (13 y 9) en el arduino
void encender() {
int led1 = 13;
int led2 = 9;
enciende_led(led1);
enciende_led(led2);
}
//Función destellos. Da num destellos
//Argumento de entrada
//num_destellos: el número de destellos a hacer
void destellos(int num_destellos) {
int led1 = 13;
int led2 = 9;
for (int cont = 0; cont < num_destellos; cont++) {
enciende_led(led1);
apaga_led(led1);
para(1);
enciende_led(led2);
apaga_led(led2);
para(1);
}
apaga_led(led1);
apaga_led(led2);
}
Diseño de las demostraciones de teoría con Arduino 10
6. Demostración 2: Arreglos
En esta demostración vamos a trabajar con los arreglos. Vamos a usar un arreglo para
almacenar una melodía y procederemos a trabajar con ella. Diversos autores (Moor 2010;
Ruthmann et al. 2010) han mostrado que la música puede resultar muy efectiva en la
presentación de conceptos como arreglos, bucles de repetición o funciones. En esta
demostración es necesario utilizar la plataforma 2.
La melodía que hemos seleccionado es la marcha imperial de la banda sonora de la guerra de
las galaxias. Nuestra experiencia indica que los estudiantes de esta generación la reconocen sin
problemas y les llama la atención. Adjuntamos la partitura de la misma.
Figura 6-1. Partitura de la marcha imperial (© 1980 WARNER-TAMERLANE
PUBLISHING CORP. & BANTHA MUSIC, para uso académico)
Una manera de plantear la discusión sería:
1. Tocamos varias notas sentencia a sentencia
2. Tocamos toda la melodía usando el arreglo
3. Seleccionamos distintos subarreglos y hacemos que suenen
El código que se debe utilizar en esta demostración se puede ver en la Figura 6-2.
Diseño de las demostraciones de teoría con Arduino 11
Figura 6-2. Código de la demostración 2 (1ª parte).
/*
Ejemplo de uso de arreglos
Mirar el documento de instrucciones
This example code is in the public domain.
*/
#include <PhysicalComputingDemonstrations.h>
#include "tonos.h"
void setup() {
// notas melodia:
int melodia[] = {
NOTA_SI_3, NOTA_SI_3, NOTA_SI_3, NOTA_SOL_3, NOTA_RE_4, NOTA_SI_3, NOTA_SOL_3, NO
TA_RE_4, NOTA_SI_3, NOTA_FA_SOST_4,
NOTA_FA_SOST_4, NOTA_FA_SOST_4, NOTA_SOL_4, NOTA_RE_4, NOTA_SI_3, NOTA_SOL_3, NOT
A_RE_4, NOTA_SI_3};
//
int tempo = 2000;
int pin_altavoz = 3;
int redonda = tempo;
int blanca = tempo/2;
int negra = tempo/4;
int corchea = tempo/8;
// duracion de la melodia:
int duracion_nota[] = {negra, negra, negra, negra, corchea, negra, negra,
corchea, blanca, negra, negra, negra, negra, corchea, negra, negra, corchea,
blanca};
//Tocamos una nota
tocar (pin_altavoz, NOTA_SI_3, blanca);
// Toca varias notas
tocar (pin_altavoz, melodia, duracion_nota, 18);
}
Diseño de las demostraciones de teoría con Arduino 12
Figura 6-3. Código de la demostración 2 (2ª parte).
void loop() {
}
//Toca una nota
void tocar (int pin_altavoz, int nota, int duracion) {
tone(pin_altavoz, nota,duracion);
delay(duracion*1.3);
noTone(pin_altavoz);
}
//Toca varias notas
void tocar (int pin_altavoz, int* melodia, int* duracion, int long_cancion) {
// vamos nota a notas
for (int pos = 0; pos < long_cancion; pos++) {
tone(pin_altavoz, melodia[pos],duracion[pos]);
// Incluimos una pausa para separar las notas
int pausa = duracion[pos] * 1.2;
delay(pausa);
// Paramos el altavoz
noTone(pin_altavoz);
}
}
Diseño de las demostraciones de teoría con Arduino 13
7. Demostración 3: Entradas y salidas
En esta demostración vamos a trabajar los conceptos de entrada y salida de un ordenador.
Para ello vamos a distinguir entre las entradas y salidas del ordenador. En esta demostración
es necesario utilizar la plataforma 1.
Una manera de plantear la discusión sería:
1) Leer temperatura
Ejecutar la función y ver cuál es la temperatura
Poner los dedos sobre el sensor unos 30 segundos
Ejecutar la función y ver que la temperatura ha subido
Ejecutarla al poco para ver que la temperatura ha bajado.
2) Escribe con leds
Decir que tienen que adivinar cómo se decide qué leds encienden
Ir haciendo pruebas hasta que lo adivinen
Discutir sobre distintas estrategias de adivinación (búsqueda binaria, sistemática..)
El código que se debe utilizar en esta demostración se puede ver en la Figura 7-1 y la Figura
7-2.
Diseño de las demostraciones de teoría con Arduino 14
Figura 7-1. Código de la demostración 3 (1ª parte).
/*
Ejemplo de uso de entradas y salidas
Mirar el documento de instrucciones
This example code is in the public domain.
*/
#include <PhysicalComputingDemonstrations.h>
void setup() {
Serial.begin(9600);
escribe(16);
}
void loop() {
int temper = lee_temp_salida();
Serial.println(temper);
para(1);
}
//Función lee_temp_salida. Lee la temperatura mediante Arduino
//El sensor es el TMP36 del Arduino Starter Kit
//Salida: la temperatura
int lee_temp_salida(){
char str[256];
//El pin que vamos a usar para leer la temperatura
int analog_pin = 0;
//Realizamos 20 medidas para minimizar el error.
float temp = 0;
int num_medidas = 20;
float voltaje;
for (int cont = 0; cont < 20; cont++) {
voltaje = lee_voltaje(analog_pin); //Medida directa
voltaje = voltaje*5/1024; //Voltaje normalizado
temp= temp+voltaje/0.01 - 50; //En ºC
}
//Hacemos la media y la devolvemos
int temperatura = temp/num_medidas;
return temperatura;
}
Diseño de las demostraciones de teoría con Arduino 15
Figura 7-2. Código de la demostración 3 (2ª parte).
//Función lee_temp. Lee la temperatura mediante Arduino
//El sensor es el TMP36 del Arduino Starter Kit
//Ver los pdf adjuntos
void lee_temp(){
char str[256];
//El pin que vamos a usar para leer la temperatura
int analog_pin = 0;
//Realizamos 20 medidas para minimizar el error.
float temp = 0;
int num_medidas = 20;
float voltaje;
for (int cont = 0; cont < 20; cont++) {
voltaje = lee_voltaje(analog_pin); //Medida directa
voltaje = voltaje*5/1024; //Voltaje normalizado
temp= temp+voltaje/0.01 - 50; //En ºC
}
//Hacemos la media y lo mostramos
int temperatura = temp/num_medidas;
sprintf(str, "La temperatura es %d C",temperatura);
Serial.println(str);
}
//Saca por led el número que introduzcamos en binario
//Máximo número 31
//Se utilizan los pines del 13 al 9
//13 menos significativo
//9 más significativo
//Para poder hacer el juego de adivinar el método es necesario
//que los leds tengan distintos colores.
//Argumento de entrada
//num: el número que vamos a pasar a binario
void escribe (int num) {
//Los leds con los que voy a trabajar
int rango_led [5]= {9,10,11,12,13};
int val;
for (int cont = 0; cont < 5; cont++){
val = num%2; //Calculo el resto de dividir por dos
num = num/2; //Calculo el cociente y lo asigno a num
//Si la cifra en binario vale 1
if (val == 1)
enciende_led(rango_led[cont]); //enciendo el led
//Si no
else
apaga_led(rango_led[cont]); //apago el led
}
}
Diseño de las demostraciones de teoría con Arduino 16
8. Demostración 4: Condicionales
En esta demostración mostramos como se pueden utilizar las estructuras condicionales. En
esta demostración se toma la medida de luminosidad ambiental. Si hay poca luz se encienden
las luces, si hay bastante luz se apagan. Utilizaremos para ello la plataforma 1.
Una manera de plantear la discusión sería:
Mostrar el código condicional y mostrar su funcionamiento
Variar las condiciones para que se enciendan y apaguen las luces
Discutir los inconvenientes de esta implementación (sólo se ejecuta el condicional una
vez) para introducir la necesidad de los bucles de repetición
El código que se debe utilizar en esta demostración se puede ver en la Figura 8-1.
Diseño de las demostraciones de teoría con Arduino 17
Figura 8-1. Código de la demostración 4.
/*
Ejemplo de uso de condicionales
Mirar el documento de instrucciones
This example code is in the public domain.
*/
#include <PhysicalComputingDemonstrations.h>
void setup() {
float luz = lee_luminosidad();
if (luz < 0.5)
enciende_leds();
else
apaga_leds();
}
void loop() {
}
//Función luminosidad. Ve la luminosidad de la habitación
//El sensor es el LDR-VT90N2
//Ver los pdf adjuntos
//Argumento de salida
//El valor de luminosidad normalizado de 0 a 1
float lee_luminosidad (){
int analog_pin = 5;
float voltaje = lee_voltaje(analog_pin);
voltaje = voltaje/1024.;
return voltaje;
}
void apaga_leds() {
int leds[5] = {9,10,11,12,13};
apaga_led(leds,5);
}
void enciende_leds() {
int leds[5] = {9,10,11,12,13};
enciende_led(leds,5);
}
Diseño de las demostraciones de teoría con Arduino 18
9. Demostración 5: Repetición
Esta demostración es una continuación de la demostración cuatro. Extenderemos el código de
la demostración anterior para incluir estructuras de repetición. De esta manera el
funcionamiento durante cerca de un minuto y se pueden ver las variaciones que provocan la
variación en luminosidad. Utilizaremos para ello la plataforma 1.
Una manera de plantear la discusión sería:
Recordar la demostración de los condicionales
Incluir el bucle for y mostrar su funcionamiento
Añadir una condición adicional usando un else if y la función encender_mitad y mostrar
su funcionamiento.
El código que se debe utilizar en esta demostración se puede ver en la Figura 9-2.
Diseño de las demostraciones de teoría con Arduino 19

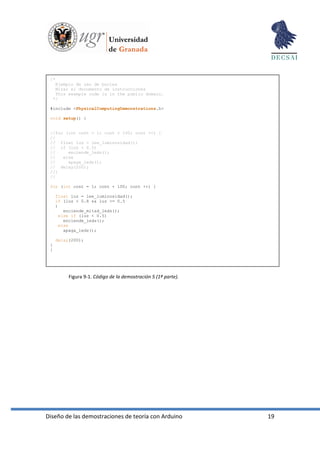

Figura 9-1. Código de la demostración 5 (1ª parte).
/*
Ejemplo de uso de bucles
Mirar el documento de instrucciones
This example code is in the public domain.
*/
#include <PhysicalComputingDemonstrations.h>
void setup() {
//for (int cont = 1; cont < 100; cont ++) {
//
// float luz = lee_luminosidad();
// if (luz < 0.5)
// enciende_leds();
// else
// apaga_leds();
// delay(200);
//}
//
for (int cont = 1; cont < 100; cont ++) {
float luz = lee_luminosidad();
if (luz < 0.8 && luz >= 0.5
)
enciende_mitad_leds();
else if (luz < 0.5)
enciende_leds();
else
apaga_leds();
delay(200);
}
}
Diseño de las demostraciones de teoría con Arduino 20
Figura 9-2. Continuación del código de la demostración 5 (2ª parte).
// the loop routine runs over and over again forever:
void loop() {
}
//Función luminosidad. Ve la luminosidad de la habitación
//El sensor es el LDR-VT90N2
//Ver los pdf adjuntos
//Argumento de salida
//El valor de luminosidad normalizado de 0 a 1
float lee_luminosidad (){
int analog_pin = 5;
float voltaje = lee_voltaje(analog_pin);
voltaje = voltaje/1024.;
return voltaje;
}
void apaga_leds() {
int leds[5] = {9,10,11,12,13};
apaga_led(leds,5);
}
void enciende_leds() {
int leds[5] = {9,10,11,12,13};
enciende_led(leds,5);
}
void enciende_mitad_leds() {
int leds[5] = {9,11,13};
enciende_led(leds,3);
}
Diseño de las demostraciones de teoría con Arduino 21
10. Demostración 6: Repetición avanzada
En esta demostración reforzamos los conceptos de los bucles de repetición trabajando con
bucles anidados y con la estructura while. En este caso mostraremos como podemos hacer
girar el servomotor (podemos presentarlo como un faro) utilizando bucles anidados.
Presentaremos la utilidad de los bucles controlados por condición implementado una alarma
de proximidad utilizando el servomotor y el sensor de distancia. Utilizaremos para ello la
plataforma 2.
Una manera de plantear la discusión sería:
Presentar el código del faro y discutir su funcionamiento
Presentar el código del faro con destellos y discutir su funcionamiento
Presentar el código de la alarma de proximidad. Discutir ventajas y desventajas de
utilizar while. Realizar la demostración.
El código que se debe utilizar en esta demostración se puede ver en la Figura 10-1, Figura 10-2
y Figura 10-3.
Diseño de las demostraciones de teoría con Arduino 22
Figura 10-1. Código de la demostración 6 (1ª parte).
/*
Ejemplos avanzados de uso de bucleas
Mirar el documento de instrucciones
This example code is in the public domain.
*/
#include <PhysicalComputingDemonstrations.h>
#include <Servo.h>
void setup() {
//Cual es el nombre del Servo Motor
int pin_servo = 7;
Servo mi_servo;
mi_servo.attach(pin_servo);
//Cual es el nombre de los leds
int pin_rojo = 12;
int pin_naranja = 13;
////enciendo los leds
//enciende_led(pin_rojo);
//enciende_led(pin_naranja);
////Repito los giros tres veces
//for (int cont = 1; cont <= 3; cont++){
// //Giro en un sentido
// for (int angulo=0; angulo <= 180; angulo = angulo +5){
// mover_servo(mi_servo,angulo);
// para(.1);
// }
//
// //Giro en el otro sentido
// for (int angulo=180; angulo <= 0; angulo = angulo - 5){
// mover_servo(mi_servo,angulo);
// para(.1);
// }
//}
Diseño de las demostraciones de teoría con Arduino 23

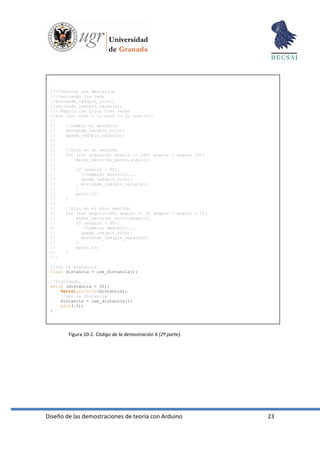

Figura 10-2. Código de la demostración 6 (2ª parte).
////Versión con destellos
////enciendo los leds
//enciende_led(pin_rojo);
//enciende_led(pin_naranja);
////Repito los giros tres veces
//for (int cont = 1; cont <= 3; cont++){
//
// //Cambio el destello
// enciende_led(pin_rojo);
// apaga_led(pin_naranja);
//
//
// //Giro en un sentido
// for (int angulo=0; angulo <= 180; angulo = angulo +5){
// mover_servo(mi_servo,angulo);
//
// if (angulo > 90){
// //Cambiar destello...
// apaga_led(pin_rojo);
// enciende_led(pin_naranja);
// }
// para(.1);
// }
//
// //Giro en el otro sentido
// for (int angulo=180; angulo <= 0; angulo = angulo - 5){
// mover_servo(mi_servo,angulo);
// if (angulo > 90){
// //Cambiar destello...
// apaga_led(pin_rojo);
// enciende_led(pin_naranja);
// }
// para(.1);
// }
//}
//veo la distancia
float distancia = lee_distancia();
//Vigilando...
while (distancia > 30){
Serial.println(distancia);
//veo la distancia
distancia = lee_distancia();
para(.5);
}
Diseño de las demostraciones de teoría con Arduino 24
Figura 10-3. Código de la demostración 6 (3ª parte).
//enciendo los leds
enciende_led(pin_rojo);
enciende_led(pin_naranja);
//Repito los giros tres veces
for (int cont = 1; cont <= 3; cont++){
//Giro en un sentido
for (int angulo=0; angulo <= 180; angulo = angulo +5){
mover_servo(mi_servo,angulo);
para(.1);
}
//Giro en el otro sentido
for (int angulo=180; angulo <= 0; angulo = angulo - 5){
mover_servo(mi_servo,angulo);
para(.1);
}
}
apaga_led(pin_rojo);
apaga_led(pin_naranja);
mover_servo(mi_servo,90);
}
void loop() {
}
//Función lee_distancia. Lee la distancia mediante Arduino
//El sensor es el LV-MaxSonar EZ1
float lee_distancia(){
//El pin que vamos a usar para leer la distancia
int analog_pin = 3;
//Numero de medidas
int num_medidas = 15;
//Realizamos num_medidas medidas para estabilizar el resultado
//Las medidas del sensor no son muy estables
float distancia_inst = 0;
float voltaje;
for (int cont = 0; cont < num_medidas; cont++){
voltaje = lee_voltaje(analog_pin); //Medida directa
voltaje = voltaje/2; //En unidades normalizadas
distancia_inst = distancia_inst + voltaje*2.54; //En cm
}
//Hacemos la media y lo mostramos
float distancia = distancia_inst/num_medidas;
return distancia;
}
Diseño de las demostraciones de teoría con Arduino 25
Bibliografía
Sorva, Juha. 2012. “Visual Program Simulation in Introductory Programming Education.”
Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0
Internacional.
Para ver una copia de esta licencia visita:
http://creativecommons.org/licenses/by-sa/4.0/
O manda una carta a:
Creative Commons, 171 Second Street, Suite 300, San Francisco, California 94105, USA.

Más contenido relacionado

PDF
guia de ejercicios de analisis del cbc
PPTX
3Com NO BRACKET
PPTX
Domótica y su historia
PPTX
Dorotea orem
PPTX
Tema 1 presentacion portada
PPTX
Thurs. March 9th Pine River Announcements
PPTX
Herramientas que debe tener un tecnico en sistemas
guia de ejercicios de analisis del cbc
3Com NO BRACKET
Domótica y su historia
Dorotea orem
Tema 1 presentacion portada
Thurs. March 9th Pine River Announcements
Herramientas que debe tener un tecnico en sistemas

Destacado (16)

PPTX
Domótica y su historia
PPT
Chapter 3 stereochemistry 2016
PPTX
Node child process
PPTX
Presentacion rosa
PDF
Manual de redes
PPTX
Parenting stress conceptual figure
PDF
Listex general presentation (Feb 2017)
PDF
BP#62_p40-43 fine art nudes
PPTX
MANUAL DE REDES
DOCX
Guía de Estudio - Modulo IV: Análisis Financiero
PPTX
Estatística e Probabilidade - 6 Medidas de Posição
PPTX
Fidaxomicin in cdiff
PPTX
Hacia donde van las universidades peruanas
PDF
Manual de neumática
PDF
neumatica tp100
Domótica y su historia
Chapter 3 stereochemistry 2016
Node child process
Presentacion rosa
Manual de redes
Parenting stress conceptual figure
Listex general presentation (Feb 2017)
BP#62_p40-43 fine art nudes
MANUAL DE REDES
Guía de Estudio - Modulo IV: Análisis Financiero
Estatística e Probabilidade - 6 Medidas de Posição
Fidaxomicin in cdiff
Hacia donde van las universidades peruanas
Manual de neumática
neumatica tp100
Publicidad

Similar a Demostraciones clase (20)

PPTX
Presentación ARDUINO
PDF
Practica de arduino
PPTX
Arduino Uno ejercicios prácticos
PDF
ACTUALIZACIÓN CIENTÍFICO DIDÁCTICA PARA PROFESORES DE TECNOLOGÍA_2022-ARDUINO...
PPTX
Introducción a Arduino y Ejercicios Prácticos
DOCX
Laboratorio de encendido de led de arduino
DOCX
Practicas simulador arduino del 1 al 8
PDF
Taller de Programación Tangible con Arduino
PPTX
E3-PA10-SENSOR-DE-LUZ (1).pptx documento
PPT
14_arq331_arduinoblink.ppt
DOCX
Arduino corrimiento de bits con leds
DOCX
CONTADOR BINARIO DESCENDENTE DE 8 BITS CON ARDUINO
DOCX
MATRIZ LED 4x10 CON ARDUINO - ATMEGA328P
PDF
Fundamentos de programacion robotica con Arduino
ODT
Ejercicios de arduino_resueltos
PDF
Ejercicios de Arduino resueltos Grupo Sabika
PDF
PDF
ejercicios de arduino miercoles 1.pdf
PDF
Curso introducción a arduino
PDF
Ejercicios de arduino_resueltos
Presentación ARDUINO
Practica de arduino
Arduino Uno ejercicios prácticos
ACTUALIZACIÓN CIENTÍFICO DIDÁCTICA PARA PROFESORES DE TECNOLOGÍA_2022-ARDUINO...
Introducción a Arduino y Ejercicios Prácticos
Laboratorio de encendido de led de arduino
Practicas simulador arduino del 1 al 8
Taller de Programación Tangible con Arduino
E3-PA10-SENSOR-DE-LUZ (1).pptx documento
14_arq331_arduinoblink.ppt
Arduino corrimiento de bits con leds
CONTADOR BINARIO DESCENDENTE DE 8 BITS CON ARDUINO
MATRIZ LED 4x10 CON ARDUINO - ATMEGA328P
Fundamentos de programacion robotica con Arduino
Ejercicios de arduino_resueltos
Ejercicios de Arduino resueltos Grupo Sabika
ejercicios de arduino miercoles 1.pdf
Curso introducción a arduino
Ejercicios de arduino_resueltos
Publicidad

Último (20)

PDF
Teoría del dibujo técnico y ejercicios prácticos
DOCX
INFORME FERIA DE CIENCIAS EJEMPLO INDAGACIÓN 2025.docx
PPTX
Presentacion Trabajo Final de Grado Profesional Moderna Azul .pptx
PDF
ANALIS DE SITIO QUEVEDO DE CASAS Y ENTORNOS
PDF
538778821ddffds-Etiqueta-en-La-Mfesa.pdf
PPTX
Presentación de tema sexualidad y cuidado del cuerpo
PDF
Scere ji jsin dkdhf dkwiej jdkwl de unodostres
PDF
Las leyes de las marcas como aprender a crear marcas impactantes
PPTX
CONFERENCIA DE SISTEMAjeejjwjejejdekwkes
PPTX
expocidzbznzbsbbsbdjbsbdbsjdjjdjdjdbion..pptx
PPTX
tipos de cefalea pptx presentación diapositivas
PDF
Documento A4 Página de proyecto con fotos ecología verde.pdf (1).pdf
PDF
Analisis de Comunidad, Tribu Bajau. Seminario de Diseño II
PDF
DEONTOLOGIA 2025 - I.pdfrfffffffffffffffffffffffffffffe
PDF
Cartelera de lavaplatos de bicarbonato y limon
PDF
Presentación Me gustas San Valentín Creativo Rosa_20250729_111237_0000.pdf
PPTX
Kick Off iMetrology metrologia industrial
PDF
TRIP-MED (1).pdfbwhwhhququqiqkbccyueneope
PPTX
Diapositiva marco del Buen Desempeño.pptx
PPTX
Manual de identidad corporativa - Diseño Vectorial
Teoría del dibujo técnico y ejercicios prácticos
INFORME FERIA DE CIENCIAS EJEMPLO INDAGACIÓN 2025.docx
Presentacion Trabajo Final de Grado Profesional Moderna Azul .pptx
ANALIS DE SITIO QUEVEDO DE CASAS Y ENTORNOS
538778821ddffds-Etiqueta-en-La-Mfesa.pdf
Presentación de tema sexualidad y cuidado del cuerpo
Scere ji jsin dkdhf dkwiej jdkwl de unodostres
Las leyes de las marcas como aprender a crear marcas impactantes
CONFERENCIA DE SISTEMAjeejjwjejejdekwkes
expocidzbznzbsbbsbdjbsbdbsjdjjdjdjdbion..pptx
tipos de cefalea pptx presentación diapositivas
Documento A4 Página de proyecto con fotos ecología verde.pdf (1).pdf
Analisis de Comunidad, Tribu Bajau. Seminario de Diseño II
DEONTOLOGIA 2025 - I.pdfrfffffffffffffffffffffffffffffe
Cartelera de lavaplatos de bicarbonato y limon
Presentación Me gustas San Valentín Creativo Rosa_20250729_111237_0000.pdf
Kick Off iMetrology metrologia industrial
TRIP-MED (1).pdfbwhwhhququqiqkbccyueneope
Diapositiva marco del Buen Desempeño.pptx
Manual de identidad corporativa - Diseño Vectorial

Demostraciones clase

  • 1. Diseño de las demostraciones de teoría con Arduino 1 Diseño detallado de las demostraciones de teoría con Arduino Miguel Ángel Rubio Escudero- Dpto. Ciencias de la Computación Universidad de Granada Índice 1. Introducción.......................................................................................................................... 2 2. Diseño 1................................................................................................................................. 2 3. Diseño 2................................................................................................................................. 4 4. Librería software común a las dos plataformas.................................................................... 5 5. Demostración 1: Variables .................................................................................................... 8 6. Demostración 2: Arreglos.................................................................................................... 10 7. Demostración 3: Entradas y salidas .................................................................................... 13 8. Demostración 4: Condicionales........................................................................................... 16 9. Demostración 5: Repetición................................................................................................ 18 10. Demostración 6: Repetición avanzada............................................................................ 21 Bibliografía .................................................................................................................................. 25
  • 2. Diseño de las demostraciones de teoría con Arduino 2 1. Introducción En este apartado vamos a proceder a describir el conjunto de demostraciones que se han desarrollado para las clases de teoría. Comenzaremos con una descripción de las plataformas que se han diseñado para realizar las demostraciones y seguiremos con una breve descripción de cada demostración y el software necesario. Las dos plataformas que se han desarrollado para las demostraciones en clase de teoría están basadas en la tarjeta Arduino. Es recomendable, aunque no necesario, montar la tarjeta y la placa de prototipado en una plataforma común. Esto facilita en gran medida la realización de las experiencias. 2. Diseño 1 La primera plataforma está diseñada para la realización de prácticas sencillas al principio de curso. Consta de un fotoresistor LDR-VT90N2 un sensor de temperatura Sparkfun TMP36 y de cinco leds de colores distintos cuya descripción se adjunta. Figura 2-1. Diagrama de la plataforma 1
  • 3. Diseño de las demostraciones de teoría con Arduino 3 Es importante que los cinco leds sean de colores distintos. Dado el tamaño de una clase es muy difícil para los estudiantes distinguir los LEDS en función de su posición y la única manera de que puedan distinguirlos es si son de distintos colores. Codigo Ref Descripción LEDWC503B WAN-CBADA151 5 mm blanco. IF= 25mA VF=3.2 V 9000mcd 15º 619-4937 L-7113SRD-H 5 mm difuso rojo. IF=20mA. VF=1.85V 1000mcd. 30º 262-2955 L-53SED 5mm difuso naranja. IF=20mA. VF=2V 800mcd. 60º 466-3548 L-7113QBC-D 5mm azul. IF=20mA. VF=3.5V 2200mcd. 15º 466-3510 L-7113VGC-H 5mm verde. IF=20mA. VF=3.7V. 14000mcd. 20º Tabla 2-1. Características de los LEDs utilizados Durante las demostraciones los estudiantes comentaron que a veces la intensidad de los LEDs era excesiva y decidimos calibrar su intensidad. Después de realizar un estudio con los estudiantes en el aula obtuvimos la siguiente calibración Resistencias a utilizar con los distintos LEDs • Led rojo difuso -> 470 ohmios • Led naranja difuso -> 470 ohmios • Led blanco Arduino -> 5 Kohmios • Led azul -> 3 Khomios • Led verde ultraeficiente -> 5 Khomios Es de esperar que en otras aulas pueda ser necesario ajustar las resistencias.
  • 4. Diseño de las demostraciones de teoría con Arduino 4 3. Diseño 2 La segunda plataforma está diseñada para realizar prácticas más sofisticadas a medida que vaya avanzando el curso. Consta de un servomotor Sparkfun ROB-09065, un mini-altavoz Sparkfun COM-07950 y un sensor de distancia LV-MaxBotix-EZ1. El sevomotor tiene acoplados dos LEDs que permiten a los estudiantes percibir el movimiento del servomotor desde la distancia. Figura 3-1. Diagrama de la plataforma 2 619-4937 L-7113SRD-H 5 mm difuso rojo. IF=20mA. VF=1.85V 1000mcd. 30º 262-2955 L-53SED 5mm difuso naranja. IF=20mA. VF=2V 800mcd. 60º Tabla 3-1. Características de los LEDs utilizados
  • 5. Diseño de las demostraciones de teoría con Arduino 5 Resistencias a utilizar con los distintos LEDs • Led rojo difuso -> 470 ohmios • Led naranja difuso -> 470 ohmios 4. Librería software común a las dos plataformas Ambas plataformas utilizan un conjunto de librerías desarrolladas durante el proyecto. Estas librerías contienen un conjunto de funciones con nombres en español que facilitan las explicaciones y la comprensión por parte de los alumnos. A continuación se muestra el código de estas librerías. Figura 4-1. Código de la librería común de Arduino (1ª parte). /* PhysicalComputingDemonstrations.h - Physical Computing for Lectures library Written by Miguel Angel Rubio */ #ifndef PHYSICAL_COMPUTING_DEMONSTRATIONS_H_ #define PHYSICAL_COMPUTING_DEMONSTRATIONS_H_ #include <Arduino.h> //Limitations of Arduino IDE... #include "../Servo/Servo.h" ///////////////////////////////////// //Leer Voltaje ////////////////////////////////////// int lee_voltaje(int num_pin) { int valor; valor = analogRead(num_pin); return valor; }
  • 6. Diseño de las demostraciones de teoría con Arduino 6 Figura 4-2. Código de la librería común de Arduino (2ª parte). ///////////////////////////////////// //Apagar LEDs ////////////////////////////////////// //Sirve para apagar un nico LED void apaga_led(int num_led) { pinMode(num_led, OUTPUT); digitalWrite(num_led, LOW); } //Sirve para apagar multiples LEDs void apaga_led(int num_led[], int size_led) { for (int cont = 0; cont < size_led; cont++){ pinMode(num_led[cont], OUTPUT); digitalWrite(num_led[cont], LOW); } } ///////////////////////////////////// //Encender LEDs ////////////////////////////////////// //Sirve para encender un unico LED void enciende_led(int num_led) { pinMode(num_led, OUTPUT); digitalWrite(num_led, HIGH); } //Sirve para encender multiples LEDs void enciende_led(int num_led[], int size_led) { for (int cont = 0; cont < size_led; cont++){ pinMode(num_led[cont], OUTPUT); digitalWrite(num_led[cont], HIGH); } } ///////////////////////////////////// //Mover Servo ////////////////////////////////////// //Mueve el servo a una cierta posición //Se presupone que el servo esta conectado void mover_servo(Servo mi_servo, int posicion) { mi_servo.write(posicion); }
  • 7. Diseño de las demostraciones de teoría con Arduino 7 Figura 4-3. Código de la librería común de Arduino (3ª parte). ///////////////////////////////////// //Pausar unos segundos ////////////////////////////////////// void para (float segundos) { delay(segundos*1000); } ///////////////////////////////// //Leer temperatura /////////////////////////////////// //Funcion lee_temp. Lee la temperatura mediante Arduino //El sensor es el TMP36 del Arduino Starter Kit //Entrada analog_pin: El pin que vamos a usar para leer la temperatura //Salida: la temperatura int lee_temperatura(int analog_pin){ char str[256]; //Realizamos 20 medidas para minimizar el error. float temp = 0; int num_medidas = 20; float voltaje; for (int cont = 0; cont < 20; cont++) { voltaje = lee_voltaje(analog_pin); //Medida directa voltaje = voltaje*5/1024; //Voltaje normalizado temp= temp+voltaje/0.01 - 50; //En C } //Hacemos la media y lo mostramos int temperatura = temp/num_medidas; return temperatura; } ///////////////////////////////// //Leer luminosidad /////////////////////////////////// //Funcion luminosidad. Ve la luminosidad de la habitacion //El sensor es el LDR-VT90N2 //Ver los pdf adjuntos //Entrada analog_pin: El pin que vamos a usar para leer la luminosidad //Argumento de salida //El valor de luminosidad normalizado de 0 a 1 float lee_luminosidad (int analog_pin){ float voltaje = lee_voltaje(analog_pin); voltaje = voltaje/1024.; return voltaje; } #endif // PHYSICAL_COMPUTING_DEMONSTRATIONS_H_
  • 8. Diseño de las demostraciones de teoría con Arduino 8 5. Demostración 1: Variables Las demostraciones se han diseñado para cubrir distintos aspectos de la enseñanza de la programación. Para su efectiva utilización no basta con hacer las demostraciones en clase, es necesario involucrar a los alumnos en las mismas mediante votaciones, discusiones en pequeños grupos… (Crouch et al. 2004) El objetivo de esta demostración es doble. Por un lado queremos presentar la tarjeta Arduino y explicar por qué hacemos este tipo de demostraciones. Por otro lado queremos enfrentar a los alumnos a algunas confusiones conceptuales bastante comunes. Mediante votaciones y discusiones en pequeños grupos motivamos a los estudiantes a que resuelvan sus dudas. Una manera de plantear la discusión sería: c = 3; ejecutamos destellos(c); -> hay tres destellos a = c*2; ejecutamos destellos(a); -> hay seis destellos c = 2; discusión: ¿Cuántos destellos habrá? ¿4 o 6? ¿por qué? Ejecutamos destellos(a) a = a*2 - 5 discusión: ¿Cuántos destellos habrá? ¿6 o 7? ¿por qué? Ejecutamos destellos(a) El código que se debe utilizar en esta demostración se puede ver en la Figura 5-1.
  • 9. Diseño de las demostraciones de teoría con Arduino 9 Figura 5-1. Código de la demostración 1. /* Ejemplo de uso de variables This example code is in the public domain. */ #include <PhysicalComputingDemonstrations.h> void setup() { int leds[5] = {9,10,11,12,13}; apaga_led(leds,5); int a = 3; int b = 7; b = a * 3 + 2; a = 1; destellos(b); } // the loop routine runs over and over again forever: void loop() { } //Funcion apagar. Apaga dos leds (13 y 9) en el arduino void apagar() { int led1 = 13; int led2 = 9; apaga_led(led1); apaga_led(led2); } //Funcion encender. Enciende dos leds (13 y 9) en el arduino void encender() { int led1 = 13; int led2 = 9; enciende_led(led1); enciende_led(led2); } //Función destellos. Da num destellos //Argumento de entrada //num_destellos: el número de destellos a hacer void destellos(int num_destellos) { int led1 = 13; int led2 = 9; for (int cont = 0; cont < num_destellos; cont++) { enciende_led(led1); apaga_led(led1); para(1); enciende_led(led2); apaga_led(led2); para(1); } apaga_led(led1); apaga_led(led2); }
  • 10. Diseño de las demostraciones de teoría con Arduino 10 6. Demostración 2: Arreglos En esta demostración vamos a trabajar con los arreglos. Vamos a usar un arreglo para almacenar una melodía y procederemos a trabajar con ella. Diversos autores (Moor 2010; Ruthmann et al. 2010) han mostrado que la música puede resultar muy efectiva en la presentación de conceptos como arreglos, bucles de repetición o funciones. En esta demostración es necesario utilizar la plataforma 2. La melodía que hemos seleccionado es la marcha imperial de la banda sonora de la guerra de las galaxias. Nuestra experiencia indica que los estudiantes de esta generación la reconocen sin problemas y les llama la atención. Adjuntamos la partitura de la misma. Figura 6-1. Partitura de la marcha imperial (© 1980 WARNER-TAMERLANE PUBLISHING CORP. & BANTHA MUSIC, para uso académico) Una manera de plantear la discusión sería: 1. Tocamos varias notas sentencia a sentencia 2. Tocamos toda la melodía usando el arreglo 3. Seleccionamos distintos subarreglos y hacemos que suenen El código que se debe utilizar en esta demostración se puede ver en la Figura 6-2.
  • 11. Diseño de las demostraciones de teoría con Arduino 11 Figura 6-2. Código de la demostración 2 (1ª parte). /* Ejemplo de uso de arreglos Mirar el documento de instrucciones This example code is in the public domain. */ #include <PhysicalComputingDemonstrations.h> #include "tonos.h" void setup() { // notas melodia: int melodia[] = { NOTA_SI_3, NOTA_SI_3, NOTA_SI_3, NOTA_SOL_3, NOTA_RE_4, NOTA_SI_3, NOTA_SOL_3, NO TA_RE_4, NOTA_SI_3, NOTA_FA_SOST_4, NOTA_FA_SOST_4, NOTA_FA_SOST_4, NOTA_SOL_4, NOTA_RE_4, NOTA_SI_3, NOTA_SOL_3, NOT A_RE_4, NOTA_SI_3}; // int tempo = 2000; int pin_altavoz = 3; int redonda = tempo; int blanca = tempo/2; int negra = tempo/4; int corchea = tempo/8; // duracion de la melodia: int duracion_nota[] = {negra, negra, negra, negra, corchea, negra, negra, corchea, blanca, negra, negra, negra, negra, corchea, negra, negra, corchea, blanca}; //Tocamos una nota tocar (pin_altavoz, NOTA_SI_3, blanca); // Toca varias notas tocar (pin_altavoz, melodia, duracion_nota, 18); }
  • 12. Diseño de las demostraciones de teoría con Arduino 12 Figura 6-3. Código de la demostración 2 (2ª parte). void loop() { } //Toca una nota void tocar (int pin_altavoz, int nota, int duracion) { tone(pin_altavoz, nota,duracion); delay(duracion*1.3); noTone(pin_altavoz); } //Toca varias notas void tocar (int pin_altavoz, int* melodia, int* duracion, int long_cancion) { // vamos nota a notas for (int pos = 0; pos < long_cancion; pos++) { tone(pin_altavoz, melodia[pos],duracion[pos]); // Incluimos una pausa para separar las notas int pausa = duracion[pos] * 1.2; delay(pausa); // Paramos el altavoz noTone(pin_altavoz); } }
  • 13. Diseño de las demostraciones de teoría con Arduino 13 7. Demostración 3: Entradas y salidas En esta demostración vamos a trabajar los conceptos de entrada y salida de un ordenador. Para ello vamos a distinguir entre las entradas y salidas del ordenador. En esta demostración es necesario utilizar la plataforma 1. Una manera de plantear la discusión sería: 1) Leer temperatura Ejecutar la función y ver cuál es la temperatura Poner los dedos sobre el sensor unos 30 segundos Ejecutar la función y ver que la temperatura ha subido Ejecutarla al poco para ver que la temperatura ha bajado. 2) Escribe con leds Decir que tienen que adivinar cómo se decide qué leds encienden Ir haciendo pruebas hasta que lo adivinen Discutir sobre distintas estrategias de adivinación (búsqueda binaria, sistemática..) El código que se debe utilizar en esta demostración se puede ver en la Figura 7-1 y la Figura 7-2.
  • 14. Diseño de las demostraciones de teoría con Arduino 14 Figura 7-1. Código de la demostración 3 (1ª parte). /* Ejemplo de uso de entradas y salidas Mirar el documento de instrucciones This example code is in the public domain. */ #include <PhysicalComputingDemonstrations.h> void setup() { Serial.begin(9600); escribe(16); } void loop() { int temper = lee_temp_salida(); Serial.println(temper); para(1); } //Función lee_temp_salida. Lee la temperatura mediante Arduino //El sensor es el TMP36 del Arduino Starter Kit //Salida: la temperatura int lee_temp_salida(){ char str[256]; //El pin que vamos a usar para leer la temperatura int analog_pin = 0; //Realizamos 20 medidas para minimizar el error. float temp = 0; int num_medidas = 20; float voltaje; for (int cont = 0; cont < 20; cont++) { voltaje = lee_voltaje(analog_pin); //Medida directa voltaje = voltaje*5/1024; //Voltaje normalizado temp= temp+voltaje/0.01 - 50; //En ºC } //Hacemos la media y la devolvemos int temperatura = temp/num_medidas; return temperatura; }
  • 15. Diseño de las demostraciones de teoría con Arduino 15 Figura 7-2. Código de la demostración 3 (2ª parte). //Función lee_temp. Lee la temperatura mediante Arduino //El sensor es el TMP36 del Arduino Starter Kit //Ver los pdf adjuntos void lee_temp(){ char str[256]; //El pin que vamos a usar para leer la temperatura int analog_pin = 0; //Realizamos 20 medidas para minimizar el error. float temp = 0; int num_medidas = 20; float voltaje; for (int cont = 0; cont < 20; cont++) { voltaje = lee_voltaje(analog_pin); //Medida directa voltaje = voltaje*5/1024; //Voltaje normalizado temp= temp+voltaje/0.01 - 50; //En ºC } //Hacemos la media y lo mostramos int temperatura = temp/num_medidas; sprintf(str, "La temperatura es %d C",temperatura); Serial.println(str); } //Saca por led el número que introduzcamos en binario //Máximo número 31 //Se utilizan los pines del 13 al 9 //13 menos significativo //9 más significativo //Para poder hacer el juego de adivinar el método es necesario //que los leds tengan distintos colores. //Argumento de entrada //num: el número que vamos a pasar a binario void escribe (int num) { //Los leds con los que voy a trabajar int rango_led [5]= {9,10,11,12,13}; int val; for (int cont = 0; cont < 5; cont++){ val = num%2; //Calculo el resto de dividir por dos num = num/2; //Calculo el cociente y lo asigno a num //Si la cifra en binario vale 1 if (val == 1) enciende_led(rango_led[cont]); //enciendo el led //Si no else apaga_led(rango_led[cont]); //apago el led } }
  • 16. Diseño de las demostraciones de teoría con Arduino 16 8. Demostración 4: Condicionales En esta demostración mostramos como se pueden utilizar las estructuras condicionales. En esta demostración se toma la medida de luminosidad ambiental. Si hay poca luz se encienden las luces, si hay bastante luz se apagan. Utilizaremos para ello la plataforma 1. Una manera de plantear la discusión sería: Mostrar el código condicional y mostrar su funcionamiento Variar las condiciones para que se enciendan y apaguen las luces Discutir los inconvenientes de esta implementación (sólo se ejecuta el condicional una vez) para introducir la necesidad de los bucles de repetición El código que se debe utilizar en esta demostración se puede ver en la Figura 8-1.
  • 17. Diseño de las demostraciones de teoría con Arduino 17 Figura 8-1. Código de la demostración 4. /* Ejemplo de uso de condicionales Mirar el documento de instrucciones This example code is in the public domain. */ #include <PhysicalComputingDemonstrations.h> void setup() { float luz = lee_luminosidad(); if (luz < 0.5) enciende_leds(); else apaga_leds(); } void loop() { } //Función luminosidad. Ve la luminosidad de la habitación //El sensor es el LDR-VT90N2 //Ver los pdf adjuntos //Argumento de salida //El valor de luminosidad normalizado de 0 a 1 float lee_luminosidad (){ int analog_pin = 5; float voltaje = lee_voltaje(analog_pin); voltaje = voltaje/1024.; return voltaje; } void apaga_leds() { int leds[5] = {9,10,11,12,13}; apaga_led(leds,5); } void enciende_leds() { int leds[5] = {9,10,11,12,13}; enciende_led(leds,5); }
  • 18. Diseño de las demostraciones de teoría con Arduino 18 9. Demostración 5: Repetición Esta demostración es una continuación de la demostración cuatro. Extenderemos el código de la demostración anterior para incluir estructuras de repetición. De esta manera el funcionamiento durante cerca de un minuto y se pueden ver las variaciones que provocan la variación en luminosidad. Utilizaremos para ello la plataforma 1. Una manera de plantear la discusión sería: Recordar la demostración de los condicionales Incluir el bucle for y mostrar su funcionamiento Añadir una condición adicional usando un else if y la función encender_mitad y mostrar su funcionamiento. El código que se debe utilizar en esta demostración se puede ver en la Figura 9-2.
  • 19. Diseño de las demostraciones de teoría con Arduino 19 Figura 9-1. Código de la demostración 5 (1ª parte). /* Ejemplo de uso de bucles Mirar el documento de instrucciones This example code is in the public domain. */ #include <PhysicalComputingDemonstrations.h> void setup() { //for (int cont = 1; cont < 100; cont ++) { // // float luz = lee_luminosidad(); // if (luz < 0.5) // enciende_leds(); // else // apaga_leds(); // delay(200); //} // for (int cont = 1; cont < 100; cont ++) { float luz = lee_luminosidad(); if (luz < 0.8 && luz >= 0.5 ) enciende_mitad_leds(); else if (luz < 0.5) enciende_leds(); else apaga_leds(); delay(200); } }
  • 20. Diseño de las demostraciones de teoría con Arduino 20 Figura 9-2. Continuación del código de la demostración 5 (2ª parte). // the loop routine runs over and over again forever: void loop() { } //Función luminosidad. Ve la luminosidad de la habitación //El sensor es el LDR-VT90N2 //Ver los pdf adjuntos //Argumento de salida //El valor de luminosidad normalizado de 0 a 1 float lee_luminosidad (){ int analog_pin = 5; float voltaje = lee_voltaje(analog_pin); voltaje = voltaje/1024.; return voltaje; } void apaga_leds() { int leds[5] = {9,10,11,12,13}; apaga_led(leds,5); } void enciende_leds() { int leds[5] = {9,10,11,12,13}; enciende_led(leds,5); } void enciende_mitad_leds() { int leds[5] = {9,11,13}; enciende_led(leds,3); }
  • 21. Diseño de las demostraciones de teoría con Arduino 21 10. Demostración 6: Repetición avanzada En esta demostración reforzamos los conceptos de los bucles de repetición trabajando con bucles anidados y con la estructura while. En este caso mostraremos como podemos hacer girar el servomotor (podemos presentarlo como un faro) utilizando bucles anidados. Presentaremos la utilidad de los bucles controlados por condición implementado una alarma de proximidad utilizando el servomotor y el sensor de distancia. Utilizaremos para ello la plataforma 2. Una manera de plantear la discusión sería: Presentar el código del faro y discutir su funcionamiento Presentar el código del faro con destellos y discutir su funcionamiento Presentar el código de la alarma de proximidad. Discutir ventajas y desventajas de utilizar while. Realizar la demostración. El código que se debe utilizar en esta demostración se puede ver en la Figura 10-1, Figura 10-2 y Figura 10-3.
  • 22. Diseño de las demostraciones de teoría con Arduino 22 Figura 10-1. Código de la demostración 6 (1ª parte). /* Ejemplos avanzados de uso de bucleas Mirar el documento de instrucciones This example code is in the public domain. */ #include <PhysicalComputingDemonstrations.h> #include <Servo.h> void setup() { //Cual es el nombre del Servo Motor int pin_servo = 7; Servo mi_servo; mi_servo.attach(pin_servo); //Cual es el nombre de los leds int pin_rojo = 12; int pin_naranja = 13; ////enciendo los leds //enciende_led(pin_rojo); //enciende_led(pin_naranja); ////Repito los giros tres veces //for (int cont = 1; cont <= 3; cont++){ // //Giro en un sentido // for (int angulo=0; angulo <= 180; angulo = angulo +5){ // mover_servo(mi_servo,angulo); // para(.1); // } // // //Giro en el otro sentido // for (int angulo=180; angulo <= 0; angulo = angulo - 5){ // mover_servo(mi_servo,angulo); // para(.1); // } //}
  • 23. Diseño de las demostraciones de teoría con Arduino 23 Figura 10-2. Código de la demostración 6 (2ª parte). ////Versión con destellos ////enciendo los leds //enciende_led(pin_rojo); //enciende_led(pin_naranja); ////Repito los giros tres veces //for (int cont = 1; cont <= 3; cont++){ // // //Cambio el destello // enciende_led(pin_rojo); // apaga_led(pin_naranja); // // // //Giro en un sentido // for (int angulo=0; angulo <= 180; angulo = angulo +5){ // mover_servo(mi_servo,angulo); // // if (angulo > 90){ // //Cambiar destello... // apaga_led(pin_rojo); // enciende_led(pin_naranja); // } // para(.1); // } // // //Giro en el otro sentido // for (int angulo=180; angulo <= 0; angulo = angulo - 5){ // mover_servo(mi_servo,angulo); // if (angulo > 90){ // //Cambiar destello... // apaga_led(pin_rojo); // enciende_led(pin_naranja); // } // para(.1); // } //} //veo la distancia float distancia = lee_distancia(); //Vigilando... while (distancia > 30){ Serial.println(distancia); //veo la distancia distancia = lee_distancia(); para(.5); }
  • 24. Diseño de las demostraciones de teoría con Arduino 24 Figura 10-3. Código de la demostración 6 (3ª parte). //enciendo los leds enciende_led(pin_rojo); enciende_led(pin_naranja); //Repito los giros tres veces for (int cont = 1; cont <= 3; cont++){ //Giro en un sentido for (int angulo=0; angulo <= 180; angulo = angulo +5){ mover_servo(mi_servo,angulo); para(.1); } //Giro en el otro sentido for (int angulo=180; angulo <= 0; angulo = angulo - 5){ mover_servo(mi_servo,angulo); para(.1); } } apaga_led(pin_rojo); apaga_led(pin_naranja); mover_servo(mi_servo,90); } void loop() { } //Función lee_distancia. Lee la distancia mediante Arduino //El sensor es el LV-MaxSonar EZ1 float lee_distancia(){ //El pin que vamos a usar para leer la distancia int analog_pin = 3; //Numero de medidas int num_medidas = 15; //Realizamos num_medidas medidas para estabilizar el resultado //Las medidas del sensor no son muy estables float distancia_inst = 0; float voltaje; for (int cont = 0; cont < num_medidas; cont++){ voltaje = lee_voltaje(analog_pin); //Medida directa voltaje = voltaje/2; //En unidades normalizadas distancia_inst = distancia_inst + voltaje*2.54; //En cm } //Hacemos la media y lo mostramos float distancia = distancia_inst/num_medidas; return distancia; }
  • 25. Diseño de las demostraciones de teoría con Arduino 25 Bibliografía Sorva, Juha. 2012. “Visual Program Simulation in Introductory Programming Education.” Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional. Para ver una copia de esta licencia visita: http://creativecommons.org/licenses/by-sa/4.0/ O manda una carta a: Creative Commons, 171 Second Street, Suite 300, San Francisco, California 94105, USA.
