UNIVERSIDAD NACIONAL
DEL CALLAO
Facultad de Ingeniería Industrial y de Sistemas
Escuela Profesional de Ingeniería de sistemas
Ejercicios de Entidad-Relación y
Normalización
CICLO: XXXIX Curso de Actualización de
Ingeniería de Sistemas
ASIGNATURA: Base de Datos
DOCENTE: Ing. Eddie Malca Vicente
ALUMNO: Chonta Rivera Kevin Rafael
2019

ENTIDAD RELACIÓN
PROBLEMA 1
A partir del siguiente enunciado se desea realiza el modelo entidad-relación.
“Una empresa vende productos a varios clientes.
Se necesita conocer los datos personales de los clientes (nombre, apellidos, dni,
dirección y fecha de nacimiento).
Cada producto tiene un nombre y un código, así como un precio unitario.
Un cliente puede comprar varios productos a la empresa, y un mismo producto puede
ser comprado por varios clientes.
Los productos son suministrados por diferentes proveedores.
Se debe tener en cuenta que un producto sólo puede ser suministrado por un
proveedor, y que un proveedor puede suministrar diferentes productos.
De cada proveedor se desea conocer el NIF, nombre y dirección”.

PROBLEMA 2
A partir del siguiente enunciado se desea realizar el modelo entidad-relación.
“Se desea informatizar la gestión de una empresa de transportes que reparte paquetes
por toda España.
Los encargados de llevar los paquetes son los camioneros, de los que se quiere
guardar el dni, nombre, teléfono, dirección, salario y población en la que vive.
De los paquetes transportados interesa conocer el código de paquete, descripción,
destinatario y dirección del destinatario.
Un camionero distribuye muchos paquetes, y un paquete sólo puede ser distribuido por
un camionero.
De las provincias a las que llegan los paquetes interesa guardar el código de provincia
y el nombre.
Un paquete sólo puede llegar a una provincia.
Sin embargo, a una provincia pueden llegar varios paquetes.
De los camiones que llevan los camioneros, interesa conocer la matrícula, modelo, tipo
y potencia.
Un camionero puede conducir diferentes camiones en fechas diferentes, y un camión
puede ser conducido por varios camioneros”.

PROBLEMA 3
A partir del siguiente enunciado diseñar el modelo entidad-relación.
“Se desea diseñar la base de datos de un Instituto.
En la base de datos se desea guardar los datos de los profesores del Instituto (DNI,
nombre, dirección y teléfono).
Los profesores imparten módulos, y cada módulo tiene un código y un nombre.
Cada alumno está matriculado en uno o varios módulos. De cada alumno se desea
guardar el nº de expediente, nombre, apellidos y fecha de nacimiento.
Los profesores pueden impartir varios módulos, pero un módulo sólo puede ser
impartido por un profesor.
Cada curso tiene un grupo de alumnos, uno de los cuales es el delegado del grupo”.

PROBLEMA 4
A partir del siguiente supuesto diseñar el modelo entidad-relación:
“Se desea diseñar una base de datos para almacenar y gestionar la información empleada
por una empresa dedicada a la venta de automóviles, teniendo en cuenta los siguientes
aspectos:
La empresa dispone de una serie de coches para su venta.
Se necesita conocer la matrícula, marca y modelo, el color y el precio de venta de cada
coche.
Los datos que interesa conocer de cada cliente son el NIF, nombre, dirección, ciudad y
número de teléfono: además, los clientes se diferencian por un código interno de la
empresa que se incrementa automáticamente cuando un cliente se da de alta en ella.
Un cliente puede comprar tantos coches como desee a la empresa.
Un coche determinado solo puede ser comprado por un único cliente.
El concesionario también se encarga de llevar a cabo las revisiones que se realizan a cada
coche.
Cada revisión tiene asociado un código que se incrementa automáticamente por cada
revisión que se haga.
De cada revisión se desea saber si se ha hecho cambio de filtro, si se ha hecho cambio de
aceite, si se ha hecho cambio de frenos u otros.
Los coches pueden pasar varias revisiones en el concesionario”.

PROBLEMA 5
A partir del siguiente supuesto diseñar el modelo entidad-relación:
“La clínica “SAN PATRÁS” necesita llevar un control informatizado de su gestión de
pacientes y médicos.
De cada paciente se desea guardar el código, nombre, apellidos, dirección, población,
EJERCICIOS MODELO ENTIDAD-RELACIÓN . provincia, código postal, teléfono y fecha
de nacimiento.
De cada médico se desea guardar el código, nombre, apellidos, teléfono y especialidad.
Se desea llevar el control de cada uno de los ingresos que el paciente hace en el
hospital.
Cada ingreso que realiza el paciente queda registrado en la base de datos.
De cada ingreso se guarda el código de ingreso (que se incrementará automáticamente
cada vez que el paciente realice un ingreso), el número de habitación y cama en la que
el paciente realiza el ingreso y la fecha de ingreso.
Un médico puede atender varios ingresos, pero el ingreso de un paciente solo puede
ser atendido por un único médico. Un paciente puede realizar varios ingresos en el
hospital”.

PROBLEMA 6
Se desea informatizar la gestión de una tienda informática. La tienda dispone de una
serie de productos que se pueden vender a los clientes.
“De cada producto informático se desea guardar el código, descripción, precio y
número de existencias.
De cada cliente se desea guardar el código, nombre, apellidos, dirección y número de
teléfono.
Un cliente puede comprar varios productos en la tienda y un mismo producto puede
ser comprado por varios clientes.
Cada vez que se compre un artículo quedará registrada la compra en la base de datos
junto con la fecha en la que se ha comprado el artículo.
La tienda tiene contactos con varios proveedores que son los que suministran los
productos.
Un mismo producto puede ser suministrado por varios proveedores. De cada proveedor
se desea guardar el código, nombre, apellidos, dirección, provincia y número de
teléfono”.

NORMALIZACIÓN DE BASE DE DATOS
Normalización de Base de Datos, es el proceso de organizar los datos en
una base de datos que incluye la creación de tablas y el establecimiento
de relaciones entre ellas.
Este proceso es utilizado para ayudar a eliminar los datos redundantes.
Cinco formas de normalización (FN: Forma normal)
1FN: Eliminar grupos repetitivos
2FN: Eliminar datos redundantes
3FN: Eliminar columnas no depende de clave
4FN: Aislar Relaciones Múltiples Independientes
5FN: Aislar relaciones semánticamente relacionadas múltiples

Primera Forma Normal (1FN)
La primera forma normal significa que los datos están en un formato de
entidad, lo que significa que se han cumplido las siguientes condiciones:
 Eliminar grupos repetidos en tablas individuales
 Crear una tabla independiente para cada conjunto de datos
relacionados
 Identificar cada conjunto de relacionados con la clave principal
 No utilice varios campos en una sola tabla para almacenar datos
similares

EJEMPLO DE NORMALIZACIÓN 1FN
En el ejemplo tenemos una tabla No Normalizada que contiene
Estudiantes, Tutor, Habitación y las Clases 1,2 y 3. Vamos a implementar
la primera forma normal, luego la segunda y la tercera. Al aplicarle la
primera forma normal eliminamos los grupos repetidos quedándonos con
una sola columna de clases y repitiendo los datos del estudiante tutor y
habitación y ahora no tenemos grupos repetidos porque aplicamos la
primera forma normal (1FN).

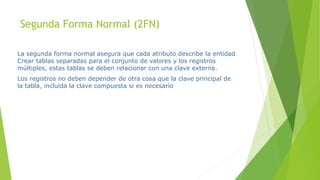

Segunda Forma Normal (2FN)
La segunda forma normal asegura que cada atributo describe la entidad
Crear tablas separadas para el conjunto de valores y los registros
múltiples, estas tablas se deben relacionar con una clave externa.
Los registros no deben depender de otra cosa que la clave principal de
la tabla, incluida la clave compuesta si es necesario

Al pasar a la segunda forma normal vamos a eliminar los datos
redundantes, y para lograrlo vamos a crear dos tablas. Una tabla se
llamara Estudiantes donde eliminaremos los datos redundantes
quedándonos con los datos únicos (Estudiante, Tutor y Habitación) y en
una segunda tabla que llamaremos Registro para el numero de estudiante
y las clases que llevara en el ejemplo el estudiante 1606 y 2602 llevara
cada uno tres clases. El contenido de la (1FN) Primera Forma Normal que
estaba en una tabla ha sido divido en dos tablas para eliminar los datos
redundantes e introducirlo a la (2FN) Segunda Forma Normal.

Tercera forma normal (3FN)
La tercera forma normal comprueba las dependencias transitivas,
eliminando campos que no dependen de la clave principal.
Los valores que no dependen de la clave principal no pertenecen a la
tabla
Los campos que no pertenecen a la clave principal colóquelos en una
tabla aparte y relacionen ambas tablas por medio de una clave externa.

Para pasar a la tercera forma normal tenemos que eliminar los campos de
No Dependen de la Clave y para lograrlo dividimos la tabla estudiante en
dos tablas y creamos la tabla Facultad donde trasladaremos la columna
habitación que No Depende de la Clave que es la columna estudiante, el
nombre del tutor sera el enlace con al tabla estudiante aunque también
podría ser la columna estudiante.

Otras formas de normalización
La cuarta forma normal también se llama la forma normal de Boyce
Codd (BCNF) y la quinta forma normal existe, pero rara vez se
consideran en el diseño práctico.
El no tener en cuenta estas dos reglas de normalización adicionales
puede resultar en un diseño de base de datos menos perfecto pero no
debería afectar a la funcionalidad
La normalización de base de datos es un punto muy importante que
deberíamos de tomar muy en serio para establecer cimientos sólidos
sobre los cuales podemos construir aplicaciones robustas que en el
futuro no presenten problemas de base de datos difíciles de solucionar.
