E.070

NORMA TÉCNICA E.070
ALBAÑILERÍA

2
ÍNDICE
CAPÍTULO 1
ASPECTOS GENERALES........................................................................................09
1.1. ALCANCE.............................................................................................09
1.2. REQUISITOS GENERALES.................................................................09
CAPÍTULO 2
DEFINICIONES Y NOMENCLATURA......................................................................11
2.1. DEFINICIONES....................................................................................11
2.2. NOMENCLATURA ..............................................................................13
CAPÍTULO 3
COMPONENTES DE LA ALBAÑILERÍA.................................................................16
3.1 UNIDAD DE ALBAÑILERÍA.................................................................16
3.2 MORTERO...........................................................................................18
3.3 CONCRETO LÍQUIDO O GROUT.......................................................20
3.4 ACERO DE REFUERZO......................................................................21
3.5 CONCRETO.........................................................................................21
CAPÍTULO 4
PROCEDIMIENTOS DE CONSTRUCCIÓN.............................................................22
4.1 ESPECIFICACIONES GENERALES...................................................22
4.2 ALBAÑILERÍA CONFINADA................................................................23
4.3 ALBAÑILERÍA ARMADA......................................................................24
CAPÍTULO 5
RESISTENCIA DE PRISMAS DE ALBAÑILERÍA...................................................27
5.1 ESPECIFICACIONES GENERALES..................................................27
CAPÍTULO 6
ESTRUCTURACIÓN................................................................................................30
6.1 ESTRUCTURA CON DIAFRAGMA RÍGIDO.......................................30
6.2 CONFIGURACIÓN DEL EDIFICIO......................................................30
6.3 OTRAS CONFIGURACIONES.............................................................31
6.4 MUROS PORTANTES.........................................................................32
6.5 ARRIOSTRES......................................................................................32

3
CAPÍTULO 7
REQUISITOS ESTRUCTURALES MÍNIMOS...........................................................34
7.1 REQUISITOS GENERALES..............................................................34
7.2 ALBAÑILERÍA CONFINADA...............................................................35
7.3 ALBAÑILERÍA ARMADA.....................................................................36
CAPÍTULO 8

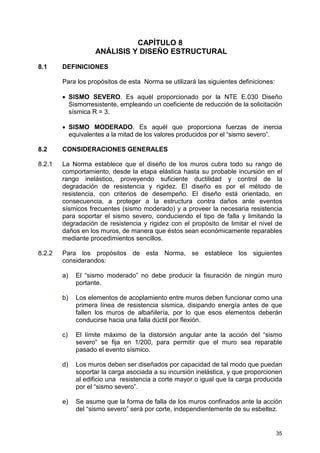

ANALISIS Y DISEÑO ESTRUCTURAL..................................................................38
8.1 DEFINICIONES..................................................................................38
8.2 CONSIDERACIONES GENERALES..................................................38
8.3 ANÁLISIS ESTRUCTURAL................................................................39
8.4 DISEÑO DE ELEMENTOS DE CONCRETO ARMADO.....................40
8.5 DISEÑO DE MUROS DE ALBAÑILERÍA............................................40
8.6 ALBAÑILERÍA CONFINADA...............................................................42
8.7 ALBAÑILERÍA ARMADA.....................................................................48
CAPÍTULO 9
DISEÑO PARA CARGAS ORTOGONALES AL PLANO DEL MURO....................53
9.1 ESPECIFICACIONES GENERALES...................................................53
9.2 MUROS PORTANTES ...................................................................55
9.3 MUROS NO PORTANTES Y MUROS PORTANTES DE
ESTRUCTURA NO DIAFRAGMADA...................................................56
CAPÍTULO 10
INTERACCIÓN TABIQUE DE ALBAÑILERÍA–ESTRUCTURA APORTICADA......58
10.1 ALCANCE.............................................................................................58
10.2 DISPOSICIONES..................................................................................58

4
ÍNDICE DE TABLAS
Tabla 1. Clase de unidad de albañilería para fines estructurales.....................16
Tabla 2. Limitaciones en el uso de la unidad de albañilería..............................17
Tabla 3. Granulometría de la arena gruesa.......................................................19
Tabla 4. Tipos de mortero..................................................................................19
Tabla 5. Granulometría del confitillo..................................................................20
Tabla 6. Composición volumétrica del concreto líquido o grout.........................21
Tabla 7. Métodos para determinar
´
mf y
´
mv ......................................................27
Tabla 8. Incremento de
´
mf y
´
mv por edad........................................................28
Tabla 9. Resistencias características de la albañilería………………….............29
Tabla 10. Factores de corrección de
´
mf por esbeltez..........................................29
Tabla 11. Fuerzas internas en columnas de confinamiento…….........................44
Tabla 12. Valores del coeficiente de momentos "m" y dimensión critica "a"........54

5
ÍNDICE DE FÓRMULAS Y VALORES DE DISEÑO
FÓRMULA o VALOR DE DISEÑO Artículo Pág.
Resistencia característica de la albañilería ),( ´´
mm vf 5.1.7 28
Espesor efectivo mínimo de los muros portantes (t) 7.1.1.a 34
Esfuerzo axial máximo permitido en los muros portantes 7.1.1.b 34
Resistencia admisible en la albañilería por carga concentrada
coplanar o resistencia al aplastamiento
7.1.1.c 34
Densidad mínima de muros reforzados 7.1.2.b 35
Módulo de elasticidad de la albañilería )( mE 8.3.7 39
Fuerza cortante admisible en los muros ante el sismo
moderado
8.5.2 41
Fuerza cortante de agrietamiento diagonal o resistencia al
corte )( mV 8.5.3 41
Resistencia al corte mínima del edificio ante sismos severos 8.5.4 42
Refuerzo horizontal mínimo en muros confinados 8.6.1 43
Carga sísmica perpendicular al plano de los muros 9.1.6 53
Momento flector por carga sísmica ortogonal al plano de los
muros
9.1.7 54
Esfuerzo admisible de la albañilería por flexocompresión 9.2.7 56
Esfuerzo admisible de la albañilería en tracción por flexión 9.2.7 56
Factores de seguridad contra el volteo y deslizamiento de los
cercos
9.3.6 57
Resistencia de un tabique ante acciones sísmicas coplanares 10.2.4 59

6
CAPÍTULO 1
ASPECTOS GENERALES
1.1 ALCANCE
1.1.1 Esta Norma establece los requisitos y las exigencias mínimas para el
análisis, el diseño, los materiales, la construcción, el control de calidad y la
inspección de las edificaciones de albañilería estructuradas principalmente
por muros confinados y por muros armados.
1.1.2 Para estructuras especiales de albañilería, tales como arcos, chimeneas,
muros de contención y reservorios, las exigencias de esta Norma serán
satisfechas en la medida que sean aplicables.
1.1.3 Los sistemas de albañilería que estén fuera del alcance de esta Norma,
deberán ser aprobados mediante Resolución del Ministerio de Vivienda,
Construcción y Saneamiento luego de ser evaluados por SENCICO.
1.2 REQUISITOS GENERALES
1.2.1 Las construcciones de albañilería serán diseñadas por métodos racionales
basados en los principios establecidos por la mecánica y la resistencia de
materiales. Al determinarse los esfuerzos en la albañilería se tendrá en
cuenta los efectos producidos por las cargas muertas, cargas vivas, sismos,
vientos, excentricidades de las cargas, torsiones, cambios de temperatura,
asentamientos diferenciales, etc. El análisis sísmico contemplará lo
estipulado en la Norma Técnica de Edificación E.030 Diseño
Sismorresistente, así como las especificaciones de la presente Norma.
1.2.2 Los elementos de concreto armado y de concreto ciclópeo satisfarán los
requisitos de la Norma Técnica de Edificación E.060 Concreto Armado, en lo
que sea aplicable.
1.2.3 Las dimensiones y requisitos que se estipulan en esta Norma tienen el
carácter de mínimos y no eximen de manera alguna del análisis, cálculo y
diseño correspondiente, que serán los que deben definir las dimensiones y
requisitos a usarse de acuerdo con la función real de los elementos y de la
construcción.
1.2.4 Los planos y especificaciones indicarán las dimensiones y ubicación de
todos los elementos estructurales, del acero de refuerzo, de las
instalaciones sanitarias y eléctricas en los muros; las precauciones para
tener en cuenta la variación de las dimensiones producidas por
deformaciones diferidas, contracciones, cambios de temperatura y
asentamientos diferenciales; las características de la unidad de albañilería,
del mortero, de la albañilería, del concreto, del acero de refuerzo y de todo
otro material requerido; las cargas que definen el empleo de la edificación;
las juntas de separación sísmica; y, toda otra información para la correcta
construcción y posterior utilización de la obra.

7
1.2.5 Las construcciones de albañilería podrán clasificarse como “tipo resistente
al fuego” siempre y cuando todos los elementos que la conforman cumplan
los requisitos de esta Norma, asegurando una resistencia al fuego mínima
de cuatro horas para los muros portantes y los muros perimetrales de cierre,
y de dos horas para la tabiquería.
1.2.6 Los tubos para instalaciones secas: eléctricas, telefónicas, etc. sólo se
alojarán en los muros cuando los tubos correspondientes tengan como
diámetro máximo 55 mm. En estos casos, la colocación de los tubos en los
muros se hará en cavidades dejadas durante la construcción de la
albañilería que luego se rellenarán con concreto, o en los alvéolos de la
unidad de albañilería. En todo caso, los recorridos de las instalaciones serán
siempre verticales y por ningún motivo se picará o se recortará el muro para
alojarlas.
1.2.7 Los tubos para instalaciones sanitarias y los tubos con diámetros mayores
que 55 mm, tendrán recorridos fuera de los muros portantes o en falsas
columnas y se alojarán en ductos especiales, o en muros no portantes.
1.2.8 Como refuerzo estructural se utilizará barras de acero que presenten
comportamiento dúctil con una elongación mínima de 9%. Las cuantías de
refuerzo que se presentan en esta Norma están asociadas a un esfuerzo de
fluencia )/4200(412 2
cmKgMPafy = , para otras situaciones se multiplicará
la cuantía especificada por )/(/4200)(/412 2
cmkgenfóMPaenf yy .
1.2.9 Los criterios considerados para la estructuración deberán ser detallados en
una memoria descriptiva estructural tomando en cuenta las especificaciones
del Capítulo 6

8
CAPÍTULO 2
DEFINICIONES Y NOMENCLATURA
2.1 DEFINICIONES
2.1.1 Albañilería o Mampostería. Material estructural compuesto por "unidades de
albañilería" asentadas con mortero o por "unidades de albañilería" apiladas,
en cuyo caso son integradas con concreto líquido.
2.1.2 Albañilería Armada. Albañilería reforzada interiormente con varillas de acero
distribuidas vertical y horizontalmente e integrada mediante concreto líquido,
de tal manera que los diferentes componentes actúen conjuntamente para
resistir los esfuerzos. A los muros de Albañilería Armada también se les
denomina Muros Armados.
2.1.3 Albañilería Confinada. Albañilería reforzada con elementos de concreto
armado en todo su perímetro, vaciado posteriormente a la construcción de
la albañilería. La cimentación de concreto se considerará como
confinamiento horizontal para los muros del primer nivel.
2.1.4 Albañilería No Reforzada. Albañilería sin refuerzo (Albañilería Simple) o con
refuerzo que no cumple con los requisitos mínimos de esta Norma.
2.1.5 Albañilería Reforzada o Albañilería Estructural. Albañilería armada o
confinada, cuyo refuerzo cumple con las exigencias de esta Norma.
2.1.6 Altura Efectiva. Distancia libre vertical que existe entre elementos
horizontales de arriostre. Para los muros que carecen de arriostres en su
parte superior, la altura efectiva se considerará como el doble de su altura
real.
2.1.7 Arriostre. Elemento de refuerzo (horizontal o vertical) o muro transversal que
cumple la función de proveer estabilidad y resistencia a los muros portantes
y no portantes sujetos a cargas perpendiculares a su plano.
2.1.8 Borde Libre. Extremo horizontal o vertical no arriostrado de un muro.
2.1.9 Concreto Líquido o Grout. Concreto con o sin agregado grueso, de
consistencia fluida.
2.1.10 Columna. Elemento de concreto armado diseñado y construido con el
propósito de transmitir cargas horizontales y verticales a la cimentación. La
columna puede funcionar simultáneamente como arriostre o como
confinamiento.
2.1.11 Confinamiento. Conjunto de elementos de concreto armado, horizontales y
verticales, cuya función es la de proveer ductilidad a un muro portante.
2.1.12 Construcciones de Albañilería. Edificaciones cuya estructura está
constituida predominantemente por muros portantes de albañilería.

9
2.1.13 Espesor Efectivo. Es igual al espesor del muro sin tarrajeo u otros
revestimientos descontando la profundidad de bruñas u otras indentaciones.
Para el caso de los muros de albañilería armada parcialmente rellenos de
concreto líquido, el espesor efectivo es igual al área neta de la sección
transversal dividida entre la longitud del muro.
2.1.14 Muro Arriostrado. Muro provisto de elementos de arriostre.
2.1.15 Muro de Arriostre. Muro portante transversal al muro al que provee
estabilidad y resistencia lateral.
2.1.16 Muro No Portante. Muro diseñado y construido en forma tal que sólo lleva
cargas provenientes de su peso propio y cargas transversales a su plano.
Son, por ejemplo, los parapetos y los cercos.
2.1.17 Muro Portante. Muro diseñado y construido en forma tal que pueda
transmitir cargas horizontales y verticales de un nivel al nivel inferior o a la
cimentación. Estos muros componen la estructura de un edificio de
albañilería y deberán tener continuidad vertical.
2.1.18 Mortero. Material empleado para adherir horizontal y verticalmente a las
unidades de albañilería.
2.1.19 Placa. Muro portante de concreto armado, diseñado de acuerdo a las
especificaciones de la Norma Técnica de Edificación E.060 Concreto
Armado.
2.1.20 Plancha. Elemento perforado de acero colocado en las hiladas de los
extremos libres de los muros de albañilería armada para proveerles
ductilidad.
2.1.21 Tabique. Muro no portante de carga vertical, utilizado para subdividir
ambientes o como cierre perimetral.
2.1.22 Unidad de Albañilería. Ladrillos y bloques de arcilla cocida, de concreto o de
sílice-cal. Puede ser sólida, hueca, alveolar ó tubular.
2.1.23 Unidad de Albañilería Alveolar. Unidad de Albañilería Sólida o Hueca con
alvéolos o celdas de tamaño suficiente como para alojar el refuerzo vertical.
Estas unidades son empleadas en la construcción de los muros armados.
2.1.24 Unidad de Albañilería Apilable: Es la unidad de Albañilería alveolar que se
asienta sin mortero.
2.1.25 Unidad de Albañilería Hueca. Unidad de Albañilería cuya sección
transversal en cualquier plano paralelo a la superficie de asiento tiene un
área equivalente menor que el 70% del área bruta en el mismo plano.

10
2.1.26 Unidad de Albañilería Sólida (o Maciza) Unidad de Albañilería cuya sección
transversal en cualquier plano paralelo a la superficie de asiento tiene un
área igual o mayor que el 70% del área bruta en el mismo plano.
2.1.27 Unidad de Albañilería Tubular (o Pandereta). Unidad de Albañilería con
huecos paralelos a la superficie de asiento.
2.1.28 Viga Solera. Viga de concreto armado vaciado sobre el muro de albañilería
para proveerle arriostre y confinamiento.
2.2 NOMENCLATURA
A = área de corte correspondiente a la sección transversal de un muro
portante.
cA = área bruta de la sección transversal de una columna de
confinamiento.
cfA = área de una columna de confinamiento por corte-fricción.
nA = área del núcleo confinado de una columna descontando los
recubrimientos.
sA = área del acero vertical u horizontal.
sfA = área del acero vertical por corte-fricción en una columna de
confinamiento.
stA = área del acero vertical por tracción en una columna de confinamiento.
vA = área de estribos cerrados.
d = peralte de una columna de confinamiento (en la dirección del sismo).
bD = diámetro de una barra de acero.
e = espesor bruto de un muro.
cE = módulo de elasticidad del concreto.
mE = módulo de elasticidad de la albañilería.
´
bf = resistencia característica a compresión axial de las unidades de
albañilería.
´
cf = resistencia a compresión axial del concreto o del “grout” a los 28 días
de edad.
´
mf = resistencia característica a compresión axial de la albañilería.
´
tf = esfuerzo admisible a tracción por flexión de la albañilería.
yf = esfuerzo de fluencia del acero de refuerzo.
mG = módulo de corte de la albañilería.
h = altura de entrepiso o altura del entrepiso agrietado correspondiente a
un muro confinado.
I = momento de inercia correspondiente a la sección transversal de un
muro.
L = longitud total del muro, incluyendo las columnas de confinamiento (sí
existiesen).

11
mL = longitud del paño mayor en un muro confinado, ó 0,5 L; lo que sea
mayor.
tL = longitud tributaria de un muro transversal al que está en análisis.
eM = momento flector en un muro obtenido del análisis elástico ante el
sismo moderado.
uM = momento flector en un muro producido por el sismo severo.
N = número de pisos del edificio o número de pisos de un pórtico.
cN = número total de columnas de confinamiento. Nc 2≥ . Ver la Nota 1.
P = peso total del edificio con sobrecarga reducida según se especifica en
la Norma E.030 Diseño Sismorresistente.
gP = carga gravitacional de servicio en un muro, con sobrecarga reducida.
cP = carga vertical de servicio en una columna de confinamiento.
eP = carga axial sísmica en un muro obtenida del análisis elástico ante el
sismo moderado.
mP = carga gravitacional máxima de servicio en un muro, metrada con el
100% de sobrecarga.
uP = carga axial en un muro en condiciones de sismo severo.
tP = carga de gravedad tributaria proveniente del muro transversal al que
está en análisis.
s = separación entre estribos, planchas, o entre refuerzos horizontales o
verticales.
S = factor de suelo especificado en la Norma Técnica de Edificación
E.030 Diseño Sismorresistente.
t = espesor efectivo del muro.
nt = espesor del núcleo confinado de una columna correspondiente a un
muro confinado.
U = factor de uso o importancia, especificado en la Norma Técnica de
Edificación E.030 Diseño Sismorresistente.
cV = fuerza cortante absorbida por una columna de confinamiento ante el
sismo severo.
eV = fuerza cortante en un muro, obtenida del análisis elástico ante el
sismo moderado.
EiV = fuerza cortante en el entrepiso “i” del edificio producida por el sismo
severo.
uiV = fuerza cortante producida por el sismo severo en el entrepiso "i" de
uno de los muros.
mV = resistencia al corte en el entrepiso "i" de uno de los muros.
´
mv = resistencia característica de la albañilería al corte obtenida de
ensayos de muretes a compresión diagonal.
Z = factor de zona sísmica especificado en la Norma Técnica de
Edificación E.030 Diseño Sismorresistente.
δ = factor de confinamiento de la columna por acción de muros
transversales.

12
δ = 1, para columnas de confinamiento con dos muros transversales.
δ = 0,8, para columnas de confinamiento sin muros transversales o con
un muro transversal.
φ = coeficiente de reducción de resistencia del concreto armado (ver la
Nota 2).
φ = 0,9 (flexión o tracción pura).
φ = 0,85 (corte-fricción o tracción combinada con corte-fricción).
φ = 0,7 (compresión, cuando se use estribos cerrados).
φ = 0,75 (compresión, cuando se use zunchos en la zona confinada).
ρ = cuantía del acero de refuerzo = )./( tsAs .
σ = esfuerzo axial de servicio actuante en un muro = )./( LtPg .
mσ = )./( LtPm = esfuerzo axial máximo en un muro.
µ = coeficiente de fricción concreto endurecido – concreto.
Nota 1: En muros confinados de un paño sólo existen columnas extremas )2( =cN ;
en ese caso: LLm =
Nota 2: El factor “φ " para los muros armados se proporciona en 8.7.3

13
CAPÍTULO 3
COMPONENTES DE LA ALBAÑILERÍA
3.1. UNIDAD DE ALBAÑILERÍA
3.1.1 CARACTERÍSTICAS GENERALES
• Se denomina ladrillo a aquella unidad cuya dimensión y peso permite
que sea manipulada con una sola mano. Se denomina bloque a aquella
unidad que por su dimensión y peso requiere de las dos manos para su
manipuleo.
• Las unidades de albañilería a las que se refiere esta norma son ladrillos
y bloques en cuya elaboración se utiliza arcilla, sílice-cal o concreto,
como materia prima.
• Estas unidades pueden ser sólidas, huecas, alveolares o tubulares y
podrán ser fabricadas de manera artesanal o industrial.
• Las unidades de albañilería de concreto serán utilizadas después de
lograr su resistencia especificada y su estabilidad volumétrica. Para el
caso de unidades curadas con agua, el plazo mínimo para ser utilizadas
será de 28 días.
3.1.2 CLASIFICACIÓN PARA FINES ESTRUCTURALES
Para efectos del diseño estructural, las unidades de albañilería tendrán las
características indicadas en la Tabla 1.
TABLA 1
CLASE DE UNIDAD DE ALBAÑILERIA PARA FINES ESTRUCTURALES
CLASE VARIACIÓN DE LA
DIMENSION
(máxima en porcentaje)
ALABEO
(máximo
en mm)
RESISTENCIA
CARACTERÍSTICA
A COMPRESIÓN
´
bf mínimo en MPa
(kg/cm2
) sobre área
bruta
Hasta
100 mm
Hasta
150 mm
Más de
150 mm
Ladrillo I ± 8 ± 6 ± 4 10 4,9 (50)
Ladrillo II ± 7 ± 6 ± 4 8 6,9 (70)
Ladrillo III ± 5 ± 4 ± 3 6 9,3 (95)
Ladrillo IV ± 4 ± 3 ± 2 4 12,7 (130)
Ladrillo V ± 3 ± 2 ± 1 2 17,6 (180)
Bloque P (1)
± 4 ± 3 ± 2 4 4,9 (50)
Bloque NP (2)
± 7 ± 6 ± 4 8 2,0 (20)
(1) Bloque usado en la construcción de muros portantes
(2) Bloque usado en la construcción de muros no portantes

14
3.1.3 LIMITACIONES EN SU APLICACIÓN
El uso o aplicación de las unidades de albañilería estará condicionado a lo
indicado en la Tabla 2. Las zonas sísmicas son las indicadas en la NTE
TABLA 2
LIMITACIONES EN EL USO DE LA UNIDAD DE ALBAÑILERÍA PARA
FINES ESTRUCTURALES
ZONA SÍSMICA 2 Y 3 ZONA SÍSMICA 1
TIPO
Muro portante en
edificios de 4 pisos a
más
Muro portante en
edificios de 1 a 3
pisos
Muro portante en
todo edificio
Sólido
Artesanal *
Sólido
Industrial
No
Sí
Sí, hasta dos pisos
Sí
Sí
Sí
Alveolar
Sí
Celdas totalmente
rellenas con grout
Sí
Celdas parcialmente
rellenas con grout
Sí
Celdas
parcialmente
rellenas con grout
Hueca
No No Sí
Tubular No No Sí, hasta 2 pisos
*Las limitaciones indicadas establecen condiciones mínimas que pueden ser exceptuadas
con el respaldo de un informe y memoria de cálculo sustentada por un ingeniero civil.
3.1.4 PRUEBAS
a) Muestreo.- El muestreo será efectuado a pie de obra. Por cada lote
compuesto por hasta 50 millares de unidades se seleccionará al azar una
muestra de 10 unidades, sobre las que se efectuarán las pruebas de
variación de dimensiones y de alabeo. Cinco de estas unidades se
ensayarán a compresión y las otras cinco a absorción.
b) Resistencia a la Compresión.- Para la determinación de la resistencia a la
compresión de las unidades de albañilería, se efectuará los ensayos de
laboratorio correspondientes, de acuerdo a lo indicado en las Normas NTP
399.613 y 339.604.
La resistencia característica a compresión axial de la unidad de albañilería
( ´
bf ) se obtendrá restando una desviación estándar al valor promedio de la
muestra.
c) Variación Dimensional.- Para la determinación de la variación dimensional
de las unidades de albañilería, se seguirá el procedimiento indicado en las
Normas NTP 399.613 y 399.604.

15
d) Alabeo.- Para la determinación del alabeo de las unidades de albañilería,
se seguirá el procedimiento indicada en la Norma NTP 399.613.
e) Absorción.- Los ensayos de absorción se harán de acuerdo a lo indicado
en las Normas NTP 399.604 y 399.l613.
3.1.5 ACEPTACIÓN DE LA UNIDAD
a) Si la muestra presentase más de 20% de dispersión en los resultados
(coeficiente de variación), para unidades producidas industrialmente, o 40 %
para unidades producidas artesanalmente, se ensayará otra muestra y de
persistir esa dispersión de resultados, se rechazará el lote.
b) La absorción de las unidades de arcilla y sílico calcáreas no será mayor que
22%. El bloque de concreto clase, tendrá una absorción no mayor que 12%
de absorción. La absorción del bloque de concreto NP, no será mayor que
15%.
c) El espesor mínimo de las caras laterales correspondientes a la superficie de
asentado será 25 mm para el Bloque clase P y 12 mm para el Bloque clase
NP.
d) La unidad de albañilería no tendrá materias extrañas en sus superficies o en
su interior, tales como guijarros, conchuelas o nódulos de naturaleza
calcárea.
e) La unidad de albañilería de arcilla estará bien cocida, tendrá un color
uniforme y no presentará vitrificaciones. Al ser golpeada con un martillo, u
objeto similar, producirá un sonido metálico.
f) La unidad de albañilería no tendrá resquebrajaduras, fracturas, hendiduras
grietas u otros defectos similares que degraden su durabilidad o resistencia.
g) La unidad de albañilería no tendrá manchas o vetas blanquecinas de origen
salitroso o de otro tipo.
3.2 MORTERO
3.2.1 DEFINICIÓN. El mortero estará constituido por una mezcla de aglomerantes
y agregado fino a los cuales se añadirá la máxima cantidad de agua que
proporcione una mezcla trabajable, adhesiva y sin segregación del
agregado. Para la elaboración del mortero destinado a obras de albañilería,
se tendrá en cuenta lo indicado en las Normas NTP 399.607 y 399.610.
3.2.2 COMPONENTES
a) Los materiales aglomerantes del mortero pueden ser:
• Cemento Portland tipo I y II, NTP 334.009
• Cemento Adicionado IP, NTP 334.830

16
• Una mezcla de cemento Portland o cemento adicionado y cal hidratada
normalizada de acuerdo a la NTP 339.002.
b) El agregado fino será arena gruesa natural, libre de materia orgánica y
sales, con las características indicadas en la Tabla 3. Se aceptarán otras
granulometrías siempre que los ensayos de pilas y muretes (Capítulo 5)
proporcionen resistencias según lo especificado en los planos.
TABLA 3
GRANULOMETRÍA DE LA ARENA GRUESA
MALLA ASTM % QUE PASA
N° 4 (4,75 mm) 100
N° 8 (2,36 mm) 95 a 100
N° 16 (1,18 mm) 70 a 100
N° 30 (0,60 mm) 40 a 75
N° 50 (0,30 mm) 10 a 35
N° 100 (0,15 mm) 2 a 15
N° 200 (0,075 mm) Menos de 2
• No deberá quedar retenido más del 50% de arena entre dos mallas
consecutivas.
• El módulo de fineza estará comprendido entre 1,6 y 2,5.
• El porcentaje máximo de partículas quebradizas será: 1% en peso.
• No deberá emplearse arena de mar.
c) El agua será potable y libre de sustancias deletéreas, ácidos, álcalis y
materia orgánica.
3.2.3 CLASIFICACIÓN PARA FINES ESTRUCTURALES. Los morteros se
clasifican en: tipo P, empleado en la construcción de los muros portantes; y
NP, utilizado en los muros no portantes (ver la Tabla 4).
3.2.4 PROPORCIONES. Los componentes del mortero tendrán las proporciones
volumétricas (en estado suelto) indicadas en la Tabla 4
TABLA 4
TIPOS DE MORTERO
COMPONENTES
TIPO CEMENTO CAL ARENA
USOS
P1 1 0 a 1/4 3 a 3 ½ Muros Portantes
P2 1 0 a 1/2 4 a 5 Muros Portantes
NP 1 - Hasta 6 Muros No Portantes
• Se podrán emplear otras composiciones de morteros, morteros con cementos de
albañilería, o morteros industriales (embolsado o pre-mezclado), siempre y
cuando los ensayos de pilas y muretes (Capítulo 5) proporcionen resistencias
iguales o mayores a las especificadas en los planos y se asegure la durabilidad
de la albañilería.

17
• De no contar con cal hidratada normalizada, especificada en 3.2.2.a, se podrá
utilizar mortero sin cal respetando las proporciones cemento-arena indicadas en
la Tabla 4.
3.3 CONCRETO LÍQUIDO O GROUT
3.3.1 DEFINICIÓN. El concreto líquido o Grout es un material de consistencia
fluida que resulta de mezclar cemento, agregados y agua, pudiéndose
adicionar cal hidratada normalizada en una proporción que no exceda de
1/10 del volumen de cemento u otros aditivos que no disminuyan la
resistencia o que originen corrosión del acero de refuerzo. El concreto
líquido o grout se emplea para rellenar los alvéolos de las unidades de
albañilería en la construcción de los muros armados, y tiene como función
integrar el refuerzo con la albañilería en un sólo conjunto estructural.
Para la elaboración de concreto líquido o grout de albañilería, se tendrá en
cuenta las Normas NTP 399.609 y 399.608.
3.3.2 CLASIFICACIÓN. El concreto líquido o grout se clasifica en fino y en
grueso. El grout fino se usará cuando la dimensión menor de los alvéolos de
la unidad de albañilería sea inferior a 60 mm y el grout grueso se usará
cuando la dimensión menor de los alvéolos sea igual o mayor a 60 mm.
3.3.3 COMPONENTES
a) Los materiales aglomerantes serán:
• Cemento Portland I, NTP 334.009
• Cemento Adicionado IP, NTP 334.830
• Una mezcla de cemento Pórtland o adicionado y cal hidratada
normalizada de acuerdo a la NTP 339.002
b) El agregado grueso será confitillo que cumpla con la granulometría
especificada en la Tabla 5. Se podrá utilizar otra granulometría siempre que
los ensayos de pilas y muretes (Capítulo 5) proporcionen resistencias según
lo especificado en los planos.
TABLA 5
GRANULOMETRÍA DEL CONFITILLO
MALLA ASTM % QUE PASA
½ pulgada 100
3/8 pulgada 85 a 100
N° 4 (4,75 mm) 10 a 30
N° 8 (2,36 mm) 0 a 10
N° 16 (1,18 mm) 0 a 5
c) El agregado fino será arena gruesa natural, con las características indicadas
en la Tabla 3.

18
d) El agua será potable y libre de sustancias, ácidos, álcalis y materia
orgánica.
3.3.4 PREPARACIÓN Y FLUIDEZ. Los materiales que componen el grout (ver la
Tabla 6) serán batidos mecánicamente con agua potable hasta lograr la
consistencia de un líquido uniforme, sin segregación de los agregados, con
un revenimiento medido en el Cono de Abrams comprendido entre 225 mm
a 275 mm.
TABLA 6
COMPOSICIÓN VOLUMÉTRICA DEL CONCRETO LIQUIDO o GROUT
CONCRETO
LÍQUIDO
CEMENTO CAL ARENA CONFITILLO
FINO 1 0 a 1/10
2 1/4 a 3 veces la
suma de los
volúmenes de los
aglomerantes
----------
GRUESO 1 0 a 1/10
2 1/4 a 3 veces la
suma de los
aglomerantes
1 a 2 veces la
suma de los
aglomerantes
3.3.5 RESISTENCIA. El concreto líquido tendrá una resistencia mínima a
compresión ( )2´
/14072,13 cmkgMPafc = . La resistencia a compresión ´
cf
será obtenida promediando los resultados de 5 probetas, ensayadas a una
velocidad de carga de 5 toneladas/minutos, menos 1,3 veces la desviación
estándar. Las probetas tendrán una esbeltez igual a 2 y serán fabricadas en
la obra empleando como moldes a las unidades de albañilería a utilizar en la
construcción, recubiertas con papel filtro. Estas probetas no serán curadas y
serán mantenidas en sus moldes hasta cumplir 28 días de edad.
3.4 ACERO DE REFUERZO
3.4.1 La armadura deberá cumplir con lo establecido en las Norma Barras de
Acero con Resaltes para Concreto Armado (NTP 341.031).
3.4.2 Sólo se permite el uso de barras lisas en estribos y armaduras
electrosoldadas usadas como refuerzo horizontal. La armadura
electrosoldada debe cumplir con la norma de Malla de Alambre de Acero
Soldado para Concreto Armado (NTP 350.002).
3.5 CONCRETO
3.5.1 El concreto de los elementos de confinamiento tendrá una resistencia a la
compresión mayor o igual a ( )2
/17515,17 cmkgMPa y deberá cumplir con los
requisitos establecidos en la Norma Técnica de Edificación E.060 Concreto
Armado.

19
CAPÍTULO 4
PROCEDIMIENTO DE CONSTRUCCION
4.1 ESPECIFICACIONES GENERALES
La mano de obra empleada en las construcciones de albañilería será
calificada, debiéndose supervisar el cumplimiento de las siguientes
exigencias básicas:
4.1.1 Los muros se construirán a plomo y en línea. No se atentará contra la
integridad del muro recién asentado.
4.1.2 En la albañilería con unidades asentadas con mortero, todas las juntas
horizontales y verticales quedarán completamente llenas de mortero. El
espesor de las juntas de mortero será como mínimo 10 mm y el espesor
máximo será 15 mm o dos veces la tolerancia dimensional en la altura de la
unidad de albañilería más 4 mm, lo que sea mayor. En las juntas que
contengan refuerzo horizontal, el espesor mínimo de la junta será 6 mm más
el diámetro de la barra.
4.1.3 Se mantendrá el temple del mortero mediante el reemplazo del agua que se
pueda haber evaporado, por una sola vez. El plazo del retemplado no
excederá al de la fragua inicial del cemento.
4.1.4 Las unidades de albañilería se asentarán con las superficies limpias de
polvo y sin agua libre. El asentado se realizará presionando verticalmente
las unidades, sin bambolearlas. El tratamiento de las unidades de albañilería
previo al asentado será el siguiente:
• Para concreto y sílico-calcáreo: pasar una brocha húmeda sobre las
caras de asentado o rociarlas.
• Para arcilla: de acuerdo a las condiciones climatológicas donde se
encuentra ubicadas la obra, regarlas durante media hora, entre 10 y 15
horas antes de asentarlas. Se recomienda que la succión al instante de
asentarlas esté comprendida entre 10 a 20 gr/200 cm2
-min (*).
(*) Un método de campo para evaluar la succión de manera aproximada,
consiste en medir un volumen (V1, en cm3
) inicial de agua sobre un
recipiente de área definida y vaciar una parte del agua sobre una bandeja,
luego se apoya la unidad sobre 3 puntos en la bandeja de manera que su
superficie de asiento esté en contacto con una película de agua de 3 mm de
altura durante un minuto, después de retirar la unidad, se vacía el agua de
la bandeja hacia el recipiente y se vuelve a medir el volumen (V2, en cm3
)
de agua; la succión normalizada a un área de 200 cm2
, se obtiene como:
( ) AVVSUCCION /21200 −= , expresada en gr/200 cm2
-min, donde “A” es el
área bruta (en cm2
) de la superficie de asiento de la unidad.

20
4.1.5 Para el asentado de la primera hilada, la superficie de concreto que servirá
de asiento (losa o sobrecimiento según sea el caso), se preparará con
anterioridad de forma que quede rugosa; luego se limpiará de polvo u otro
material suelto y se la humedecerá, antes de asentar la primera hilada.
4.1.6 No se asentará más de 1,30 m de altura de muro en una jornada de trabajo.
En el caso de emplearse unidades totalmente sólidas (sin perforaciones), la
primera jornada de trabajo culminará sin llenar la junta vertical de la primera
hilada, este llenado se realizará al iniciarse la segunda jornada. En el caso
de la albañilería con unidades apilables, se podrá levantar el muro en su
altura total y en la misma jornada deberá colocarse el concreto líquido.
4.1.7 Las juntas de construcción entre jornadas de trabajos estarán limpias de
partículas sueltas y serán previamente humedecidas.
4.1.8 El tipo de aparejo a utilizar será de soga, cabeza o el amarre americano,
traslapándose las unidades entre las hiladas consecutivas.
4.1.9 El procedimiento de colocación y consolidación del concreto líquido dentro
de las celdas de las unidades, como en los elementos de concreto armado,
deberá garantizar la ocupación total del espacio y la ausencia de
cangrejeras. No se permitirá el vibrado de las varillas de refuerzo.
4.1.10 Las vigas peraltadas serán vaciadas de una sola vez en conjunto con la losa
de techo.
4.1.11 Las instalaciones se colocarán de acuerdo a lo indicado en 1.2.6 y 1.2.7.
4.2 ALBAÑILERIA CONFINADA
Aparte de los requisitos especificados en 4.1, se deberá cumplir lo siguiente:
4.2.1 Se utilizará unidades de albañilería de acuerdo a lo especificado en 3.1.3.
4.2.2 La conexión columna-albañilería podrá ser dentada o a ras:
• En el caso de emplearse una conexión dentada, la longitud de la unidad
saliente no excederá de 5 cm y deberá limpiarse de los desperdicios de
mortero y partículas sueltas antes de vaciar el concreto de la columna
de confinamiento.
• En el caso de emplearse una conexión a ras, deberá adicionarse
“chicotes” o “mechas” de anclaje (salvo que exista refuerzo horizontal
continuo) compuestos por varillas de 6 mm de diámetro, que penetren
por lo menos 40 cm al interior de la albañilería y 12,5 cm al interior de la
columna más un doblez vertical a 90o
de 10 cm; la cuantía a utilizar
será 0,001 (ver 1.2.8).
4.2.3 El refuerzo horizontal, cuando sea requerido, será continuo y anclará en las
columnas de confinamiento 12,5 cm con gancho vertical a 90o
de 10 cm.

21
4.2.4 Los estribos a emplear en las columnas de confinamiento deberán ser
cerrados a 135o
, pudiéndose emplear estribos con ¾ de vuelta adicional,
atando sus extremos con el refuerzo vertical, o también, zunchos que
empiecen y terminen con gancho estándar a 180o
doblado en el refuerzo
vertical.
4.2.5 Los traslapes del refuerzo horizontal o vertical tendrán una longitud igual a
45 veces el mayor diámetro de la barra traslapada. No se permitirá el
traslape del refuerzo vertical en el primer entrepiso, tampoco en las zonas
confinadas ubicadas en los extremos de soleras y columnas.
4.2.6 El concreto deberá tener una resistencia a compresión )( ´
cf mayor o igual a
( )2
/17515,17 cmkgMPa . La mezcla deberá ser fluida, con un revenimiento del
orden de 12,7 cm (5 pulgadas) medida en el cono de Abrams. En las
columnas de poca dimensión, utilizadas como confinamiento de los muros
en aparejo de soga, el tamaño máximo de la piedra chancada no excederá
de 1,27 cm (½ pulgada).
4.2.7 El concreto de las columnas de confinamiento se vaciará posteriormente a
la construcción del muro de albañilería; este concreto empezará desde el
borde superior del cimiento, no del sobrecimiento.
4.2.8 Las juntas de construcción entre elementos de concreto serán rugosas,
humedecidas y libre de partículas sueltas.
4.2.9 La parte recta de la longitud de anclaje del refuerzo vertical deberá penetrar
al interior de la viga solera o cimentación; no se permitirá montar su doblez
directamente sobre la última hilada del muro.
4.2.10 El recubrimiento mínimo de la armadura (medido al estribo) será 2 cm
cuando los muros son tarrajeados y 3 cm cuando son caravista.
4.3 ALBAÑILERIA ARMADA
Aparte de los requisitos especificados en 4.1, se deberá cumplir lo siguiente:
4.3.1 Los empalmes del refuerzo vertical podrán ser por traslape, por soldadura o
por medios mecánicos.
• Los empalmes por traslape serán de 60 veces el diámetro de la barra.
• Los empalmes por soldadura sólo se permitirán en barras de acero
ASTM A706 (soldables), en este caso la soldadura seguirá las
especificaciones dadas por AWS.
• Los empalmes por medios mecánicos se harán con dispositivos que
hayan demostrado mediante ensayos que la resistencia a tracción del
empalme es por lo menos 125% de la resistencia de la barra.
• En muros cuyo diseño contemple la formación de rótulas plásticas, las
barras verticales deben ser preferentemente continuas en el primer piso
empalmándose recién en el segundo piso (*). Cuando no sea posible

22
evitar el empalme, éste podrá hacerse por soldadura, por medios
mecánicos o por traslape; en el último caso, la longitud de empalme
será de 60 veces el diámetro de la barra y 90 veces el diámetro de la
barra en forma alternada.
(*) Una técnica que permite facilitar la construcción empleando refuerzo
vertical continuo en el primer piso, consiste en utilizar unidades de
albañilería recortadas en forma de H, con lo cual además, las juntas
verticales quedan completamente llenas con grout.
4.3.2 El refuerzo horizontal debe ser continuo y anclado en los extremos con
doblez vertical de 10 cm en la celda extrema.
4.3.3 Las varillas verticales deberán penetrar, sin doblarlas, en el interior de los
alvéolos de las unidades correspondientes.
4.3.4 Para asegurar buena adhesión entre el concreto líquido y el concreto de
asiento de la primera hilada, las celdas deben quedar totalmente libres de
polvo o restos de mortero proveniente del proceso de asentado; para el
efecto los bloques de la primera hilada tendrán ventanas de limpieza. Para
el caso de muros totalmente llenos, las ventanas se abrirán en todas las
celdas de la primera hilada; en el caso de muros parcialmente rellenos, las
ventanas se abrirán solo en las celdas que alojen refuerzo vertical. En el
interior de estas ventanas se colocará algún elemento no absorbente que
permita la limpieza final.
4.3.5 Para el caso de la albañilería parcialmente rellena, los bloques vacíos
correspondientes a la última hilada serán taponados a media altura antes de
asentarlos, de tal manera que por la parte vacía del alvéolo penetre el
concreto de la viga solera o de la losa del techo formando llaves de corte
que permitan transferir las fuerzas sísmicas desde la losa hacia los muros.
En estos muros, el refuerzo horizontal no atravesará los alvéolos vacíos,
sino que se colocará en el mortero correspondiente a las juntas
horizontales.
4.3.6 Para el caso de unidades apilables no son necesarias las ventanas de
limpieza; la limpieza de la superficie de asiento se realizará antes de asentar
la primera hilada.
4.3.7 Antes de encofrar las ventanas de limpieza, los alvéolos se limpiarán
preferentemente con aire comprimido y las celdas serán humedecidas
interiormente regándolas con agua, evitando que esta quede empozada en
la base del muro.
4.3.8 El concreto líquido o grout se vaciará en dos etapas. En la primera etapa se
vaciará hasta alcanzar una altura igual a la mitad del entrepiso,
compactándolo en diversas capas, transcurrido 5 minutos desde la
compactación de la última capa, la mezcla será recompactada. Transcurrida
media hora, se vaciará la segunda mitad del entrepiso, compactándolo
hasta que su borde superior esté por debajo de la mitad de la altura

23
correspondiente a la última hilada, de manera que el concreto de la losa del
techo, o de la viga solera, forme llaves de corte con el muro. Esta segunda
mitad también se deberá recompactar. Debe evitarse el vibrado de las
armaduras para no destruir la adherencia con el grout de relleno.
4.3.9 Los alvéolos de la unidad de albañilería tendrán un diámetro o dimensión
mínima igual a 5 cm por cada barra vertical que contengan, o 4 veces el
mayor diámetro de la barra por el número de barras alojadas en el alvéolo,
lo que sea mayor.
4.3.10 El espesor del grout que rodea las armaduras será 1½ veces el diámetro de
la barra y no deberá ser menor de 1 cm a fin de proporcionarle un
recubrimiento adecuado a la barra.
4.3.11 En el caso que se utilice planchas perforadas de acero estructural en los
talones libres del muro, primero se colocarán las planchas sobre una capa
delgada de mortero presionándolas de manera que el mortero penetre por
los orificios de la plancha; posteriormente, se aplicará la siguiente capa de
mortero sobre la cual se asentará la unidad inmediata superior. Para el caso
de albañilería con unidades apilables las planchas se colocarán adheridas
con apóxico a la superficie inferior de la unidad
4.3.12 En el caso que se utilice como refuerzo horizontal una malla electrosoldada
con forma de escalerilla, el espaciamiento de los escalones deberá estar
modulado de manera que coincidan con la junta vertical o con la pared
transversal intermedia del bloque, de manera que siempre queden
protegidas por mortero. Las escalerillas podrán usarse como confinamiento
del muro sólo cuando el espaciamiento de los escalones coincidan con la
mitad de la longitud nominal de la unidad.

24
CAPÍTULO 5
RESISTENCIA DE PRISMAS DE ALBAÑILERÍA
5.1.1 La resistencia de la albañilería a compresión axial )( ´
mf y a corte )( ´
mv
se determinará de manera empírica (recurriendo a tablas o registros
históricos de resistencia de las unidades) o mediante ensayos de prismas,
de acuerdo a la importancia de la edificación y a la zona sísmica donde se
encuentre, según se indica en la Tabla 7.
TABLA 7
MÉTODOS PARA DETERMINAR
´
mf y ´
mv
EDIFICIOS DE
1 A 2 PISOS
EDIFICIOS DE
3 A 5 PISOS
EDIFICIOS DE
MAS DE 5 PISOS
RESISTENCIA
CARACTERÍSTICA
Zona Sísmica Zona Sísmica Zona Sísmica
3 2 1 3 2 1 3 2 1
)( ´
mf A A A B B A B B B
)( ´
mv A A A B A A B B A
A: Obtenida de manera empírica conociendo la calidad del ladrillo y del
mortero.
B: Determinadas de los ensayos de compresión axial de pilas y de
compresión diagonal de muretes mediante ensayos de laboratorio de
acuerdo a lo indicado en las NTP 399.605 y 399.621
5.1.2 Cuando se construyan conjuntos de edificios, la resistencia de la
albañilería
´
mf y ´
mv deberá comprobarse mediante ensayos de laboratorio
previos a la obra y durante la obra. Los ensayos previos a la obra se harán
sobre cinco especimenes. Durante la construcción la resistencia será
comprobada mediante ensayos con los criterios siguientes:
a) Cuando se construyan conjuntos de hasta dos pisos en las zonas
sísmicas 3 y 2,
´
mf será verificado con ensayos de tres pilas por cada
500 m2
de área techada y ´
mv con tres muretes por cada 1000 m2
de
área techada.
b) Cuando se construyan conjuntos de tres o más pisos en las zonas
sísmicas 3 y 2,
´
mf será verificado con ensayos de tres pilas por cada
500 m2
de área techada y ´
mv con tres muretes por cada 500 m2
de
área techada.
5.1.3 Los prismas serán elaborados en obra, utilizando el mismo contenido de
humedad de las unidades de albañilería, la misma consistencia del mortero,
el mismo espesor de juntas y la misma calidad de la mano de obra que se
empleará en la construcción definitiva.

25
5.1.4 Cuando se trate de albañilería con unidades alveolares que irán llenas con
concreto líquido, los alvéolos de las unidades de los prismas y muretes se
llenarán con concreto líquido. Cuando se trate de albañilería con unidades
alveolares sin relleno, los alvéolos de las unidades de los prismas y muretes
quedarán vacíos.
5.1.5 Los prismas tendrán un refrentado de cemento-yeso con un espesor que
permita corregir la irregularidad superficial de la albañilería.
5.1.6 Los prismas serán almacenados a una temperatura no menor de 10°C
durante 28 días. Los prismas podrán ensayarse a menor edad que la
nominal de 28 días pero no menor de 14 días; en este caso, la resistencia
característica se obtendrá incrementándola por los factores mostrados en la
Tabla 8.
TABLA 8
INCREMENTO DE
´
mf y ´
mv POR EDAD
Edad 14 días 21 días
Ladrillos de arcilla 1,15 1,05
Muretes
Bloques de concreto 1,25 1,05
Pilas
Ladrillos de arcilla y
Bloques de concreto
1,10 1,00
5.1.7 La resistencia característica
´
mf en pilas y ´
mv en muretes ( ver 5.2 y 5.3,
respectivamente) se obtendrá como el valor promedio de la muestra
ensayada menos una vez la desviación estándar.
5.1.8 El valor de `
mv para diseño no será mayor de MPafm
´
319,0 ( )2`
cmKgfm
5.1.9 En el caso de no realizarse ensayos de prismas, podrá emplearse los
valores mostrados en la Tabla 9, correspondientes a pilas y muretes
construidos con mortero 1:4 (cuando la unidad es de arcilla) y 1: ½ : 4
(cuando la materia prima es sílice-cal o concreto), para otras unidades u
otro tipo de mortero se tendrá que realizar los ensayos respectivos.

26
TABLA 9 (**)
RESISTENCIAS CARACTERÍSTICAS DE LA ALBAÑILERÍA Mpa ( kg / cm2
)
Materia
Prima Denominación
UNIDAD
´
bf
PILAS
´
mf
MURETES
´
mv
King Kong Artesanal 5,4 (55) 3,4 (35) 0,5 (5,1)
Arcilla King Kong Industrial 14,2 (145) 6,4 (65) 0,8 (8,1)
Rejilla Industrial 21,1 (215) 8,3 (85) 0,9 (9,2)
King Kong Normal 15,7 (160) 10,8 (110) 1,0 (9,7)
Sílice-cal Dédalo 14,2 (145) 9,3 (95) 1,0 (9,7)
Estándar y mecano (*) 14,2 (145) 10,8 (110) 0,9 (9,2)
Concreto Bloque Tipo P (*)
4,9 (50)
6,4 (65)
7,4 (75)
8,3 (85)
7,3 (74)
8,3 (85)
9,3 (95)
11,8 (120)
0,8 (8,6)
0,9 (9,2)
1,0 (9,7)
1,1 (10,9)
(*) Utilizados para la construcción de Muros Armados.
(**) El valor ´
bf se proporciona sobre área bruta en unidades vacías (sin grout),
mientras que las celdas de las pilas y muretes están totalmente rellenas con
grout de )140(72,13 2´
cmkgMPafc = . El valor
´
mf ha sido obtenido
contemplando los coeficientes de corrección por esbeltez del prisma que
aparece en la Tabla 10.
TABLA 10
FACTORES DE CORRECCIÓN DE
´
mf POR ESBELTEZ
Esbeltez 2,0 2,5 3,0 4,0 4,5 5,0
Factor 0,73 0,80 0,91 0,95 0,98 1,00

27
CAPÍTULO 6
ESTRUCTURACIÓN
Las especificaciones de este Capítulo se aplicarán tanto a la albañilería confinada
como a la albañilería armada.
6.1 ESTRUCTURA CON DIAFRAGMA RÍGIDO
6.1.1 Debe preferirse edificaciones con diafragma rígido y continuo, es decir,
edificaciones en los que las losas de piso, el techo y la cimentación, actúen
como elementos que integran a los muros portantes y compatibilicen sus
desplazamientos laterales.
6.1.2 Podrá considerarse que el diafragma es rígido cuando la relación entre sus
lados no excede de 4. Se deberá considerar y evaluar el efecto que sobre la
rigidez del diafragma tienen las aberturas y discontinuidades en la losa.
6.1.3 Los diafragmas deben tener una conexión firme y permanente con todos los
muros para asegurar que cumplan con la función de distribuir las fuerzas
laterales en proporción a la rigidez de los muros y servirles, además, como
arriostres horizontales.
6.1.4 Los diafragmas deben distribuir la carga de gravedad sobre todos los muros
que componen a la edificación, con los objetivos principales de
incrementarles su ductilidad y su resistencia al corte, en consecuencia, es
recomendable el uso de losas macizas o aligeradas armadas en dos
direcciones. Es posible el uso de losas unidireccionales siempre y cuando
los esfuerzos axiales en los muros no excedan del valor indicado en 7.1.1.b.
6.1.5 Los diafragmas formados por elementos prefabricados deben tener
conexiones que permitan conformar, de manera permanente, un sistema
rígido que cumpla las funciones indicadas en 6.1.1 y 6.1.2.
6.1.6 La cimentación debe constituir el primer diafragma rígido en la base de los
muros y deberá tener la rigidez necesaria para evitar que asentamientos
diferenciales produzcan daños en los muros.
6.2 CONFIGURACIÓN DEL EDIFICIO
El sistema estructural de las edificaciones de albañilería estará compuesto
por muros dúctiles dispuestos en las direcciones principales del edificio,
integrados por los diafragmas especificados en 6.1 y arriostrados según se
indica en 6.5.
La configuración de los edificios con diafragma rígido debe tender a lograr:
6.2.1 Plantas simples y regulares. Las plantas con formas de L, T, etc., deberán
ser evitadas o, en todo caso, se dividirán en formas simples.

28
6.2.2 Simetría en la distribución de masas y en la disposición de los muros en
planta, de manera que se logre una razonable simetría en la rigidez lateral
de cada piso y se cumpla las restricciones por torsión especificadas en la
Norma Técnica de Edificación E.030 Diseño Sismorresistente.
6.2.3 Proporciones entre las dimensiones mayor y menor, que en planta estén
comprendidas entre 1 a 4, y en elevación sea menor que 4.
6.2.4 Regularidad en planta y elevación, evitando cambios bruscos de rigideces,
masas y discontinuidades en la transmisión de las fuerzas de gravedad y
horizontales a través de los muros hacia la cimentación.
6.2.5 Densidad de muros similares en las dos direcciones principales de la
edificación. Cuando en cualquiera de las direcciones no exista el área
suficiente de muros para satisfacer los requisitos de la Sección 7.1.2.b, se
deberá suplir la deficiencia mediante pórticos, muros de concreto armado o
la combinación de ambos.
6.2.6 Vigas dinteles preferentemente peraltadas (hasta 60 cm) para el caso en
que el edificio se encuentre estructurado por muros confinados, y con un
peralte igual al espesor de la losa del piso para el caso en que el edificio
esté estructurado por muros armados (*).
(*) Este acápite está relacionado con el método de diseño que se propone
en el Capítulo 9, donde para los muros confinados se acepta la falla por
corte, mientras que en los muros armados se busca la falla por flexión.
6.2.7 Cercos y alféizares de ventanas aislados de la estructura principal,
debiéndoseles diseñar ante acciones perpendiculares a su plano, según se
indica en el Capítulo 10.
6.3 OTRAS CONFIGURACIONES
Si el edificio no cumple con lo estipulado en la Sección 6.2, se deberá
contemplar lo siguiente:
6.3.1 Las edificaciones sin diafragmas rígidos horizontales deben limitarse a un
piso; asimismo, es aceptable obviar el diafragma en el último nivel de las
edificaciones de varios pisos. Para ambos casos, los muros trabajarán
fundamentalmente a fuerzas laterales perpendiculares al plano, y deberán
arriostrarse transversalmente con columnas de amarre o muros ortogonales
y mediante vigas soleras continuas.
6.3.2 De existir reducciones importantes en planta, u otras irregularidades en el
edificio, deberá efectuarse el análisis dinámico especificado en la NTE
6.3.3 De no aislarse adecuadamente los alféizares y tabiques de la estructura
principal, se deberán contemplar sus efectos en el análisis y en el diseño
estructural.

29
6.4 MUROS PORTANTES
Los muros portantes deberán tener:
• Una sección transversal preferentemente simétrica
• Continuidad vertical hasta la cimentación.
• Una longitud mayor ó igual a 1,20 m para ser considerados como
contribuyentes en la resistencia a las fuerzas horizontales.
• Longitudes preferentemente uniformes en cada dirección.
• Juntas de control para evitar movimientos relativos debidos a
contracciones, dilataciones y asentamientos diferenciales en los
siguientes sitios:
a) En cambios de espesor en la longitud del muro, para el caso de
Albañilería Armada
b) En donde haya juntas de control en la cimentación, en las losas y
techos.
c) En alféizar de ventanas o cambios de sección apreciable en un
mismo piso.
• La distancia máxima entre juntas de control es de 8 m, en el caso de
muros con unidades de concreto y de 25 m en el caso de muros con
unidades de arcilla.
• Arriostre según se especifica en la Sección 6.5
6.5 ARRIOSTRES
6.5.1 Los muros portantes y no portantes, de albañilería simple o albañilería
confinada, serán arriostrados por elementos verticales u horizontales tales
como muros transversales, columnas, soleras y diafragmas rígidos de piso.
6.5.2 Los arriostres se diseñarán como apoyos del muro arriostrado,
considerando a éste como si fuese una losa sujeta a fuerzas
perpendiculares a su plano (Capítulo 10).
6.5.3 Un muro se considerará arriostrado cuando:
a) El amarre o anclaje entre el muro y sus arriostres garantice la adecuada
transferencia de esfuerzos.
b) Los arriostres tengan la suficiente resistencia y estabilidad que permita
transmitir las fuerzas actuantes a los elementos estructurales
adyacentes o al suelo.

30
c) Al emplearse los techos para su estabilidad lateral, se tomen
precauciones para que las fuerzas laterales que actúan en estos techos
sean transferidas al suelo.
d) El muro de albañilería armada esté diseñado para resistir las fuerzas
normales a su plano.

31
CAPÍTULO 7
REQUISITOS ESTRUCTURALES MÍNIMOS
7.1 REQUISITOS GENERALES
Esta Sección será aplicada tanto a los edificios compuestos por muros de
albañilería armada como confinada.
7.1.1 MURO PORTANTE
a) Espesor Efectivo “t”. El espesor efectivo (ver 2.1.13) mínimo será:
20
h
t ≥ Para las Zonas Sísmicas 2 y 3 (7.1.1a)
25
h
t ≥ Para la Zona Sísmica 1
Donde “h” es la altura libre entre los elementos de arriostre horizontales
o la altura efectiva de pandeo (ver 2.1.6).
b) Esfuerzo Axial Máximo. El esfuerzo axial máximo ( mσ ) producido por
la carga de gravedad máxima de servicio ( mP ), incluyendo el 100% de
sobrecarga, será inferior a:
´
2
´
15,0
35
12,0
.
mm
m
m f
t
h
f
tL
P
≤














−≤=σ (7.1.1b)
Donde “L” es la longitud total del muro (incluyendo el peralte de las
columnas para el caso de los muros confinados). De no cumplirse esta
expresión habrá que mejorar la calidad de la albañilería )( ´
mf ,
aumentar el espesor del muro, transformarlo en concreto armado, o ver
la manera de reducir la magnitud de la carga axial “ mP ” (*).
(*) La carga axial actuante en un muro puede reducirse, por ejemplo,
utilizando losas de techo macizas o aligeradas armadas en dos
direcciones.
c) Aplastamiento. Cuando existan cargas de gravedad concentradas que
actúen en el plano de la albañilería, el esfuerzo axial de servicio
producido por dicha carga no deberá sobrepasar a 0,375
´
mf . En
estos casos, para determinar el área de compresión se considerará un
ancho efectivo igual al ancho sobre el cual actúa la carga concentrada
más dos veces el espesor efectivo del muro medido a cada lado de la
carga concentrada.

32
7.1.2 ESTRUCTURACIÓN EN PLANTA
a) Muros a Reforzar. En las Zonas Sísmicas 2 y 3 (ver la NTE E.030
Diseño Sismorresistente) se reforzará cualquier muro portante (ver 6.4)
que lleve el 10% ó más de la fuerza sísmica, y a los muros perimetrales
de cierre. En la Zona Sísmica 1 se reforzarán como mínimo los muros
perimetrales de cierre.
b) Densidad Mínima de Muros Reforzados. La densidad mínima de
muros portantes (ver 6.4) a reforzar en cada dirección del edificio se
obtendrá mediante la siguiente expresión:
56
....
TípicaPlantaladeArea
ReforzadosMuroslosdeCortedeArea NSUZ
Ap
tL
≥=
∑ (7.1.2b)
Donde: “Z”, “U” y “S” corresponden a los factores de zona sísmica,
importancia y de suelo, respectivamente, especificados en la NTE E.030
Diseño Sismorresistente.
“N” es el número de pisos del edificio;
“L” es la longitud total del muro (incluyendo columnas, sí existiesen); y,
“t” es el espesor efectivo del muro
De no cumplirse la expresión (7.1.2b), podrá cambiarse el espesor de
algunos de los muros, o agregarse placas de concreto armado, en cuyo
caso, para hacer uso de la fórmula, deberá amplificarse el espesor real
de la placa por la relación mc EE / , donde cE y mE son los módulos de
elasticidad del concreto y de la albañilería, respectivamente.
7.2 ALBAÑILERIA CONFINADA
Adicionalmente a los requisitos especificados en 7.1, deberá cumplirse lo
siguiente:
7.2.1 Se considerará como muro portante confinado, aquél que cumpla las
siguientes condiciones:
a) Que quede enmarcado en sus cuatro lados por elementos de concreto
armado verticales (columnas) y horizontales (vigas soleras),
aceptándose la cimentación de concreto como elemento de
confinamiento horizontal para el caso de los muros ubicados en el
primer piso.
b) Que la distancia máxima centro a centro entre las columnas de
confinamiento sea dos veces la distancia entre los elementos

33
horizontales de refuerzo y no mayor que 5 m. De cumplirse esta
condición, así como de emplearse el espesor mínimo especificado en
7.1.1.a, la albañilería no necesitará ser diseñada ante acciones
sísmicas ortogonales a su plano, excepto cuando exista excentricidad
de la carga vertical (ver el Capítulo 10).
c) Que se utilice unidades de acuerdo a lo especificado en 3.1.3.
d) Que todos los empalmes y anclajes de la armadura desarrollen plena
capacidad a la tracción. (Ver NTE E.060 Concreto Armado y 4.2.5).
e) Que los elementos de confinamiento funcionen integralmente con la
albañilería. Ver 4.2.2 y 4.2.7.
f) Que se utilice en los elementos de confinamiento, concreto con
)/175(15,17 2´
cmkgMPafc ≥ .
7.2.2 Se asumirá que el paño de albañilería simple (sin armadura interior) no
soporta acciones de punzonamiento causadas por cargas concentradas. Ver
9.1.2.
7.2.3 El espesor mínimo de las columnas y solera será igual al espesor efectivo
del muro.
7.2.4 El peralte mínimo de la viga solera será igual al espesor de la losa de techo.
7.2.5 El peralte mínimo de la columna de confinamiento será de 15 cm. En el caso
que se discontinúen las vigas soleras, por la presencia de ductos en la losa
del techo o porque el muro llega a un límite de propiedad, el peralte mínimo
de la columna de confinamiento respectiva deberá ser suficiente como para
permitir el anclaje de la parte recta del refuerzo longitudinal existente en la
viga solera más el recubrimiento respectivo (ver 4.2.10).
7.2.6 Cuando se utilice refuerzo horizontal en los muros confinados, las varillas de
refuerzo penetrarán en las columnas de confinamiento por lo menos 12,50
cm y terminarán en gancho a 90°, vertical de 10 cm de longitud.
7.3 ALBAÑILERIA ARMADA
Adicionalmente a los requisitos indicados en 7.1, se cumplirá lo siguiente:
7.3.1 Para dar cumplimiento al requisito 7.1.2.b, los muros reforzados deberán ser
rellenados con grout total o parcialmente en sus alvéolos, de acuerdo a lo
especificado en 3.1.3. El concreto líquido debe cumplir con los requisitos de
esta Norma, con resistencia a compresión )/140(72,13 2´
cmkgMPafc ≥ .
Ver 3.3.5 y 4.3.7.
7.3.2 Los muros portantes no comprendidos en 7.3.1 y los muros portantes en
edificaciones de la Zona Sísmica 1, así como los tabiques, parapetos,

34
podrán ser hechos de albañilería parcialmente rellena en sus alvéolos (ver
4.3.5).
7.3.3 Todos los empalmes y anclajes de la armadura desarrollarán plena
capacidad a la tracción. Ver 4.3.1 y 4.3.2.
7.3.4 La cimentación será hecha de concreto simple o reforzado, con un peralte
tal que permita anclar la parte recta del refuerzo vertical en tracción más el
recubrimiento respectivo.

35
CAPÍTULO 8
ANÁLISIS Y DISEÑO ESTRUCTURAL
8.1 DEFINICIONES
Para los propósitos de esta Norma se utilizará las siguientes definiciones:
• SISMO SEVERO. Es aquél proporcionado por la NTE E.030 Diseño
Sismorresistente, empleando un coeficiente de reducción de la solicitación
sísmica R = 3.
• SISMO MODERADO. Es aquél que proporciona fuerzas de inercia
equivalentes a la mitad de los valores producidos por el “sismo severo”.
8.2 CONSIDERACIONES GENERALES
8.2.1 La Norma establece que el diseño de los muros cubra todo su rango de
comportamiento, desde la etapa elástica hasta su probable incursión en el
rango inelástico, proveyendo suficiente ductilidad y control de la
degradación de resistencia y rigidez. El diseño es por el método de
resistencia, con criterios de desempeño. El diseño está orientado, en
consecuencia, a proteger a la estructura contra daños ante eventos
sísmicos frecuentes (sismo moderado) y a proveer la necesaria resistencia
para soportar el sismo severo, conduciendo el tipo de falla y limitando la
degradación de resistencia y rigidez con el propósito de limitar el nivel de
daños en los muros, de manera que éstos sean económicamente reparables
mediante procedimientos sencillos.
8.2.2 Para los propósitos de esta Norma, se establece los siguientes
considerandos:
a) El “sismo moderado” no debe producir la fisuración de ningún muro
portante.
.
b) Los elementos de acoplamiento entre muros deben funcionar como una
primera línea de resistencia sísmica, disipando energía antes de que
fallen los muros de albañilería, por lo que esos elementos deberán
conducirse hacia una falla dúctil por flexión.
c) El límite máximo de la distorsión angular ante la acción del “sismo
severo” se fija en 1/200, para permitir que el muro sea reparable
pasado el evento sísmico.
d) Los muros deben ser diseñados por capacidad de tal modo que puedan
soportar la carga asociada a su incursión inelástica, y que proporcionen
al edificio una resistencia a corte mayor o igual que la carga producida
por el “sismo severo”.
e) Se asume que la forma de falla de los muros confinados ante la acción
del “sismo severo” será por corte, independientemente de su esbeltez.

36
f) La forma de falla de los muros armados es dependiente de su esbeltez.
Los procedimientos de diseño indicados en 8.7 tienden a orientar el
comportamiento de los muros hacia una falla por flexión, con la
formación de rótulas plásticas en su parte baja.
8.3 ANÁLISIS ESTRUCTURAL
8.3.1 El análisis estructural de los edificios de albañilería se realizará por métodos
elásticos teniendo en cuenta los efectos causados por las cargas muertas,
las cargas vivas y el sismo. La carga gravitacional para cada muro podrá ser
obtenida por cualquier método racional.
8.3.2 La determinación del cortante basal y su distribución en elevación, se hará
de acuerdo a lo indicado en la NTE E.030 Diseño Sismorresistente.
8.3.3 El análisis considerará las características del diafragma que forman las
losas de techo; se deberá considerar el efecto que sobre la rigidez del
diafragma tienen las aberturas y las discontinuidades en la losa.
8.3.4 El análisis considerará la participación de aquellos muros no portantes que
no hayan sido aislados de la estructura principal. Cuando los muros se
construyan integralmente con el alféizar, el efecto de éste deberá
considerarse en el análisis.
8.3.5 La distribución de la fuerza cortante en planta se hará teniendo en cuenta
las torsiones existentes y reglamentarias. La rigidez de cada muro podrá
determinarse suponiéndolo en voladizo cuando no existan vigas de
acoplamiento, y se considerará acoplado cuando existan vigas de
acoplamiento diseñadas para comportarse dúctilmente.
8.3.6 Para el cálculo de la rigidez de los muros, se agregará a su sección
transversal el 25% de la sección transversal de aquellos muros que
concurran ortogonalmente al muro en análisis ó 6 veces su espesor, lo que
sea mayor. Cuando un muro transversal concurra a dos muros, su
contribución a cada muro no excederá de la mitad de su longitud. La rigidez
lateral de un muro confinado deberá evaluarse transformando el concreto de
sus columnas de confinamiento en área equivalente de albañilería,
multiplicando su espesor real por la relación de módulos de elasticidad
mc EE / ; el centroide de dicha área equivalente coincidirá con el de la
columna de confinamiento.
8.3.7 El módulo de elasticidad )( mE y el módulo de corte )( mG para la albañilería
se considerará como sigue:
• Unidades de arcilla:
´
500 mm fE =
• Unidades Sílico-calcáreas:
´
600 mm fE =

37
• Unidades de concreto vibrado:
´
700 mm fE =
• Para todo tipo de unidad de albañilería: mm EG 4,0=
Opcionalmente, los valores de “ mE ” y “ mG ” podrán calcularse
experimentalmente según se especifica en 5.1.
8.3.8 El módulo de elasticidad ( cE ) y el módulo de corte ( cG ) para el concreto
serán los indicados en la NTE E.060 Concreto Armado.
8.3.9 El módulo de elasticidad para el acero ( sE ) se considerará igual a
)/0000002(000196 2
cmkgMPa
8.4 DISEÑO DE ELEMENTOS DE CONCRETO ARMADO
8.4.1 Requisitos Generales
8.4.1.1 Todos los elementos de concreto armado del edificio, con excepción de los
elementos de confinamiento de los muros de albañilería, serán diseñados
por resistencia última, asegurando que su falla sea por un mecanismo de
flexión y no de corte.
El diseño se hará para la combinación de fuerzas gravitacionales y las
fuerzas debidas al “sismo moderado”, utilizando los factores de
amplificación de carga y de reducción de resistencia (φ ) especificados en la
NTE E.060 Concreto Armado. La cimentación será dimensionada bajo
condiciones de servicio para los esfuerzos admisibles del suelo y se
diseñará a rotura.
8.4.1.2 Los elementos de confinamiento serán diseñados de acuerdo a lo estipulado
en 8.6.2 de esta Norma.
8.5 DISEÑO DE MUROS DE ALBAÑILERÍA
8.5.1 Requisitos Generales
8.5.1.1 Para el diseño de los muros confinados ante acciones coplanares, podrá
suponerse que los muros son de sección rectangular ( Lt. ). Cuando se
presenten muros que se intercepten perpendicularmente, se tomará como
elemento de refuerzo vertical común a ambos muros (sección transversal de
columnas, refuerzos verticales, etc.) en el punto de intersección, al mayor
elemento de refuerzo proveniente del diseño independiente de ambos
muros.
8.5.1.2 Para el diseño por flexo compresión de los muros armados que tengan
continuidad en sus extremos con muros transversales, podrá considerarse
la contribución de las alas de acuerdo a lo indicado en 8.3.6. Para el diseño
a corte se considerará que la sección es rectangular, despreciando la
contribución de los muros transversales.

38
8.5.2 Control de Fisuración
• Esta disposición tiene por propósito evitar que los muros se fisuren ante
los sismos moderados, que son los más frecuentes. Para el efecto se
considerarán las fuerzas cortantes producidas por el sismo moderado.
• Para todos los muros de albañilería deberá verificarse que en cada
entrepiso se satisfaga la siguiente expresión que controla la ocurrencia
de fisuras por corte:
AdmisibleteCorFuerzaVV me tan55,0 =≤ (8.5.2)
donde: “Ve” es la fuerza cortante producida por el “sismo moderado” en
el muro en análisis y “ mV ” es la fuerza cortante asociada al
agrietamiento diagonal de la albañilería (ver 8.5.3).
8.5.3 Resistencia al Agrietamiento Diagonal
• La resistencia al corte ( mV ) de los muros de albañilería se calculará en
cada entrepiso mediante las siguientes expresiones:
Unidades de Arcilla y de Concreto: gmm PLtvV 23,0...5,0 ´
+= α
Unidades Sílico-calcáreas: gmm PLtvV 23,0...35,0 ´
+= α
donde:
'
mv = resistencia característica a corte de la albañilería (ver 5.1.8 y
5.1.9).
Pg = carga gravitacional de servicio, con sobrecarga reducida (NTE
E.030 Diseño Sismorresistente)
t = espesor efectivo del muro (ver 2.1.13)
L = longitud total del muro (incluyendo a las columnas en el caso de
muros confinados)
α = factor de reducción de resistencia al corte por efectos de
esbeltez, calculado como:
1
.
3
1
≤=≤
e
e
M
LV
α (8.5.3)
donde: “ eV ” es la fuerza cortante del muro obtenida del análisis elástico;
y,
“ eM ” es el momento flector del muro obtenido del análisis
elástico.

39
8.5.4 Verificación de la resistencia al corte del edificio
• Con el objeto de proporcionar una adecuada resistencia y rigidez al
edificio, en cada entrepiso "i" y en cada dirección principal del edificio, se
deberá cumplir que la resistencia al corte sea mayor que la fuerza
cortante producida por el sismo severo, es decir que:
Eimi VV ≥∑ (8.5.4)
• La sumatoria de resistencias al corte ( miV∑ ) incluirá sólo el aporte de
los muros reforzados (confinados o armados) y el aporte de los muros de
concreto armado, sin considerar en este caso la contribución del refuerzo
horizontal.
• El valor “ EiV ” corresponde a la fuerza cortante actuante en el entrepiso “i”
del edificio, producida por el “sismo severo”.
• Cumplida la expresión Eimi VV ≥∑ por los muros portantes de carga
sísmica, el resto de muros que componen al edificio podrán ser no
reforzados para la acción sísmica coplanar.
• Cuando miV∑ en cada entrepiso sea mayor o igual a EiV3 , se
considerará que el edificio se comporta elásticamente. Bajo esa
condición, se empleará refuerzo mínimo, capaz de funcionar como
arriostres y de soportar las acciones perpendiculares al plano de la
albañilería (ver el Capítulo 9). En este paso culminará el diseño de
estos edificios ante cargas sísmicas coplanares.
8.5.5 Diseño para cargas ortogonales al plano del muro
• El diseño para fuerzas ortogonales al plano del muro se hará de
acuerdo a lo indicado en el Capítulo 9.
8.5.6 Diseño para fuerzas coplanares de flexo compresión
• El diseño para fuerzas en el plano del muro se hará de acuerdo a 8.6
para muros de albañilería confinada y a 8.7 para muros de albañilería
armada.
8.6 ALBAÑILERÍA CONFINADA
• Las previsiones contenidas en este acápite aplican para edificaciones
hasta de cinco pisos o 15 m de altura.
• Para este tipo de edificaciones se ha supuesto que la falla final se
produce por fuerza cortante en los entrepisos bajos del edificio. El
diseño de los muros debe orientarse a evitar fallas frágiles y a mantener

40
la integración entre el panel de albañilería y los confinamientos
verticales, evitando el vaciamiento de la albañilería; para tal efecto el
diseño debe comprender:
1. la verificación de la necesidad de refuerzo horizontal en el muro;
2. la verificación del agrietamiento diagonal en los entrepisos
superiores; y,
3. el diseño de los confinamientos para la combinación de fuerzas de
corte, compresión o tracción y corte fricción.
• Las fuerzas internas para el diseño de los muros en cada entrepiso “i”
serán las del “sismo severo” ( uiui MV , ), y se obtendrán amplificando los
valores obtenidos del análisis elástico ante el “sismo moderado” (Vei ,
eiM ) por la relación cortante de agrietamiento diagonal ( 1mV ) entre
cortante producido por el “sismo moderado” ( 1eV ), ambos en el primer
piso. El factor de amplificación no deberá ser menor que dos ni mayor
que tres: 3/2 11 ≤≤ em VV .
1
1
e
m
eiui
V
V
VV =
1
1
e
m
eiui
V
V
MM = (8.6)
8.6.1 Verificación de la necesidad de colocar refuerzo horizontal en los
muros
• Todo muro confinado cuyo cortante bajo sismo severo sea mayor o
igual a su resistencia al corte ( mu VV ≥ ), o que tenga un esfuerzo a
compresión axial producido por la carga gravitacional considerando
toda la sobrecarga, ( )tLPmm ./=σ , mayor o igual que ´
05,0 mf , deberá
llevar refuerzo horizontal continuo anclado a las columnas de
confinamiento.
• En los edificios de más de tres pisos, todos los muros portantes del
primer nivel serán reforzados horizontalmente.
• La cuantía del acero de refuerzo horizontal será: 001,0)./( ≥= tsAsρ .
Las varillas de refuerzo penetrarán en las columnas de confinamiento
por lo menos 12,5 cm y terminarán con gancho a 90o
vertical de 10 cm
de longitud.
8.6.2 Verificación del agrietamiento diagonal en los entrepisos superiores
• En cada entrepiso superior al primero )1( >i , deberá verificarse para
cada muro confinado que: uimi VV >

41
De no cumplirse esta condición, el entrepiso “i ” también se agrietará y
sus confinamientos deberán ser diseñados para soportar “ miV ”, en
forma similar al primer entrepiso.
8.6.3 Diseño de los elementos de confinamiento de los muros del primer piso
y de los muros agrietados de pisos superiores
a) Diseño de las columnas de confinamiento
• Las fuerzas internas en las columnas se obtendrán aplicando las
expresiones de la Tabla 11.
TABLA 11
FUERZAS INTERNAS EN COLUMNAS DE CONFINAMIENTO
COLUMNA cV (fuerza cortante) T (tracción) C (compresión)
Interior
)1(
.1
+c
mm
NL
LV
cm P
L
h
V −1
L
hV
P m
c
2
.1
−
Extrema
)1(
.
5,1 1
+c
mm
NL
LV
cPF − FPc +
Donde:
hVMM mu .21 11 −= (“h” es la altura del primer piso).
LMF = = fuerza axial en las columnas extremas producidas por “M”.
cN = número de columnas de confinamiento (en muros de un paño
2=cN )
=mL longitud del paño mayor ó 0,5 L, lo que sea mayor (en muros de
un paño LLm = )
cP = es la sumatoria de las cargas gravitacionales siguientes: carga
vertical directa sobre la columna de confinamiento; mitad de la
carga axial sobre el paño de muro a cada lado de la columna; y,
carga proveniente de los muros transversales de acuerdo a su
longitud tributaria indicada en 8.3.6.
a.1 Determinación de la sección de concreto de la columna de
confinamiento
• El área de la sección de las columnas será la mayor de las que
proporcione el diseño por compresión o el diseño por corte fricción,
pero no menor que 15 veces el espesor de la columna (15 t) en cm2
.

42
Diseño por compresión
• El área de la sección de concreto se calculará asumiendo que la
columna está arriostrada en su longitud por el panel de albañilería al
que confina y por los muros transversales de ser el caso. El área del
núcleo ( nA ) bordeado por los estribos se obtendrá mediante la
expresión:
´
85,0 c
ys
sn
f
fAC
AA
δ
φ −
+= (8.6.3-a.1)
donde:
φ = 0,7 o 0,75, según se utilice estribos cerrados o zunchos,
respectivamente
δ = 0,8, para columnas sin muros transversales
δ = 1, para columnas confinadas por muros transversales
• Para calcular la sección transversal de la columna ( cA ), deberá
agregarse los recubrimientos (ver 4.2.10) al área del núcleo " nA "; el
resultado no deberá ser menor que el área requerida por corte-fricción
" cfA ". Adicionalmente, en los casos que la viga solera se discontinúe,
el peralte de la columna deberá ser suficiente como para anclar al
refuerzo longitudinal existente en la solera.
Diseño por corte-fricción ( cV )
• La sección transversal ( cfA ) de las columnas de confinamiento se
diseñará para soportar la acción de corte fricción, con la expresión
siguiente:
)(15
2,0
2
´
cmtA
f
V
A c
c
c
cf ≥≥=
φ
(8.6.3-a.1’)
donde: 85,0=φ
a.2 Determinación del refuerzo vertical
• El refuerzo vertical a colocar en las columnas de confinamiento será
capaz de soportar la acción combinada de corte-fricción y tracción;
adicionalmente, desarrollará por lo menos una tracción igual a la
capacidad resistente a tracción del concreto y como mínimo se
colocarán 4 varillas para formar un núcleo confinado. El refuerzo
vertical ( sA ) será la suma del refuerzo requerido por corte-fricción
)( sfA y el refuerzo requerido por tracción ( stA ):

43
φµ..y
c
sf
f
V
A =
φ.y
st
f
T
A =
(8.6.3.a.2)
)84:(...
1,0 ´
mmmínimo
f
Af
AAA
y
cc
stsfs φ≥+=
:
donde: El factor de reducción de resistencia es 85,0=φ
El coeficiente de fricción es: 8,0=µ para juntas sin tratamiento y
0,1=µ para juntas en la que se haya eliminado la lechada de
cemento y sea intencionalmente rugosa.
a.3 Determinación de los estribos de confinamiento
• Los estribos de las columnas de confinamiento podrán ser ya sea
estribos cerrados con gancho a 135o
, estribos de 1 ¾ de vuelta o
zunchos con ganchos a 180º. En los extremos de las columnas, en
una altura no menor de 45 cm o 1,5 d (por debajo o encima de la
solera, dintel o sobrecimiento), deberá colocarse el menor de los
siguientes espaciamientos (s) entre estribos:
)1(.3,0 ´1
−
=
nccn
yv
AAft
fA
s ´2
.12,0
.
c
ft
fA
s
n
yv
=
(8.6.3-a.3)
Donde “d ” es el peralte de la columna, “ nt ” es el espesor del núcleo
confinado y “ vA ” es la suma de las ramas paralelas del estribo.
• El confinamiento mínimo con estribos será [] 6mm, 1 @ 5, 4@ 10, r @
25 cm. Adicionalmente se agregará 2 estribos en la unión solera-
columna y estribos @ 10 cm en el sobrecimiento.
b) Diseño de las vigas soleras correspondientes al primer nivel
• La solera se diseñará a tracción pura para soportar una fuerza igual a
sT :
;
2
1
L
L
VT m
ms = )84:(...
1,0 `
mmmínimo
f
Af
f
T
A
y
csc
y
s
s φ
φ
≥= (8.6.3-b)
cm
d
s 5
4
3 ≥= cms 104 =

44
donde: 9,0=φ
=csA área de la sección transversal de la solera
• El área de la sección transversal de la solera ( csA ) será suficiente para
alojar el refuerzo longitudinal ( sA ), pudiéndose emplear vigas chatas
con un peralte igual al espesor de la losa del techo. En la solera se
colocará estribos mínimos: [] 6mm, 1 @ 5, 4@ 10, r @ 25 cm.
8.6.4 Diseño de los pisos superiores no agrietados
a. Las columnas extremas de los pisos superiores deberán tener un
refuerzo vertical ( sA ) capaz de absorber la tracción “T ” producida por el
momento flector ))/(( 11 emeui VVMM = actuante en el piso en estudio,
asociado al instante en que se origine el agrietamiento diagonal del
primer entrepiso.
L
M
F u
= 0>−= cPFT (8.6.4.a)
)84:(...
1,0 ´
mmmínimo
f
Af
f
T
A
y
cc
y
s φ
φ
≥= , donde φ = 0,9.
b. El área del núcleo ( nA ) correspondiente a las columnas extremas de
confinamiento, deberá diseñarse para soportar la compresión “C” . Para
obtener el área de concreto ( cA ), deberá agregarse los recubrimientos al
área del núcleo “ nA ”:
FPC c +=
´
..85,0
.
c
ys
sn
f
fAC
AA
δ
φ −
+= (8.6.4.b)
donde:φ = 0,7 o 0,75, según se emplee estribos cerrados o zunchos,
respectivamente.
8,0=δ para columnas sin muros transversales
1=δ para columnas confinadas para muros transversales
c. Las columnas internas podrán tener refuerzo mínimo.
d. Las soleras se diseñarán a tracción con una fuerza igual a “ sT ”:
L
L
VT m
us
2
= )84:(...
1,0 ´
mmmínimo
f
Af
f
T
A
y
csc
y
s
s φ
φ
≥= (8.6.4.d)

45
donde 9,0=φ
e. Tanto en las soleras como en las columnas de confinamiento, podrá
colocarse estribos mínimos: [] ¼”, 1 @ 5, 4@ 10, r @ 25 cm.
8.7 ALBAÑILERÍA ARMADA
8.7.1 Aspectos Generales
Es objetivo de esta norma el lograr que los muros de albañilería armada
tengan un comportamiento dúctil ante sismos severos, propiciando una falla
final de tracción por flexión, evitando fallas frágiles que impidan o reduzcan la
respuesta dúctil del muro ante dichas solicitaciones. Para alcanzar este
objetivo la resistencia de los muros debe satisfacer las verificaciones dadas
en 8.7.2 a 8.7.5 y deberá cumplirse los siguientes requisitos:
8.7.1.1 Todos los muros llevarán refuerzo horizontal y vertical. La cuantía mínima de
refuerzo en cualquier dirección será de 0,1%. Las varillas de acero de
refuerzo serán corrugadas.
8.7.1.2 El refuerzo horizontal se colocará preferentemente en el eje del muro, alojado
en la cavidad horizontal de la unidad de albañilería. El refuerzo horizontal
podrá colocarse en la cama de mortero de las hiladas cuando el espesor de
las paredes de la unidad permitan que el refuerzo tenga un recubrimiento
mínimo de 15 mm.
8.7.1.3 El refuerzo horizontal de los muros se diseñará para el cortante asociado al
mecanismo de falla por flexión, es decir para el cortante debido al sismo
severo, sin considerar ninguna contribución de la albañilería de acuerdo a lo
indicado en 7.2.2.
8.7.1.4 El espaciamiento del refuerzo horizontal en el primer piso de muros hasta de
3 pisos o 12 m de altura en las zonas sísmicas 2 y 3 no excederá de 450 mm
y para muros de más de 3 pisos o 12 m no excederá de 200 mm; en la zona
sísmica 1 no excederá de 800 mm.
8.7.1.5 El refuerzo horizontal en los muros del primer piso de edificios de 3 o más
pisos debe ser continuo sin traslapes. En los pisos superiores o en los muros
de edificaciones de 1 y 2 pisos, el refuerzo horizontal no será traslapado
dentro de los 600 mm o 0,2L del extremo del muro. La longitud de traslape
será la requerida por tracción y los extremos de las barras en el traslape
deberán amarrarse.
8.7.1.6 Todos los alvéolos de las unidades que se utilicen en los muros portantes de
carga sísmica, de los dos primeros pisos de edificios de 3 ó más pisos,
deberán estar totalmente rellenos de concreto líquido. Para los muros de los
pisos superiores podrá emplearse muros parcialmente rellenos, si cumplen
con la limitación dada en 8.7.1.8.

46
8.7.1.7 Cuando el esfuerzo último por compresión, resultante de la acción de las
cargas de gravedad y de las fuerzas de sismo coplanares, exceda de 0,3 '
mf
los extremos libres de los muros (sin muros transversales) se confinarán para
evitar la falla por flexocompresión. El confinamiento se podrá lograr mediante
planchas de acero estructural inoxidable o galvanizado, mediante estribos o
zunchos cuando la dimensión del alvéolo lo permita.
8.7.1.8 Los muros de edificaciones de uno y dos pisos cuyo esfuerzo cortante ante
sismos severos no exceda de 0,5
n
m
A
V
, donde nA es el área neta del muro,
podrán ser construidos de albañilería parcialmente rellena. En este caso el
refuerzo horizontal se colocará en las hiladas o en el eje del muro cuando las
celdas de la unidad sin refuerzo vertical han sido previamente taponeadas.
8.7.1.9 Los muros secundarios (tabiques, parapetos y muros portantes no
contabilizados en el aporte de resistencia sísmica) podrán ser hechos de
albañilería parcialmente rellena. En estos casos, la cuantía de refuerzo
vertical u horizontal no será menor que 0,07%.
8.7.1.10 En las zonas del muro donde se formará la rótula plástica (primer piso), se
tratará de evitar el traslape del refuerzo vertical, o se tomará las precauciones
especificadas en 4.3.1.
8.7.1.11 Para evitar las fallas por deslizamiento en el muro (cizalle), el refuerzo vertical
por flexión se concentrará en los extremos del muro y en la zona central se
utilizará una cuantía no menor que 0,001, espaciando las barras a no más de
45 cm. Adicionalmente, en la interfase cimentación – muro, se añadirán
espigas verticales de 3/8” que penetre 30 y 50 cm, alternadamente, en el
interior de aquellas celdas que carecen de refuerzo vertical.
8.7.2 Resistencia a compresión y flexo compresión en el plano del muro
8.7.2.1 Suposiciones de diseño
El diseño por flexión de muros sometidos a carga axial actuando
conjuntamente con fuerzas horizontales coplanares, se basará en las
suposiciones de esta sección y en la satisfacción de las condiciones
aplicables de equilibrio y compatibilidad de deformaciones.
a. La deformación unitaria en el acero de refuerzo y en la albañilería será
asumida directamente proporcional a la distancia medida desde el eje
neutro.
b. La deformación unitaria máxima de la albañilería, mε , en la fibra
extrema comprimida se asumirá igual a 0,002 para albañilería de
unidades apilables e igual a 0,0025 para albañilería de unidades
asentadas cuando la albañilería no es confinada y de 0,0055 cuando la
albañilería es confinada mediante los elementos indicados en 8.7.1.7.
c. Los esfuerzos en el refuerzo, por debajo del esfuerzo de fluencia
especificado, yf , se tomarán iguales al producto del módulo de

47
elasticidad sE por la deformación unitaria del acero. Para
deformaciones mayores que la correspondiente a yf los esfuerzos en
el acero se considerarán independientes de la deformación e iguales a
yf .
d. La resistencia a la tracción de la albañilería será despreciada.
e. El esfuerzo de compresión máximo en la albañilería, ´
85,0 mf , será
asumido uniformemente distribuido sobre una zona equivalente de
compresión, limitada por los bordes de la sección transversal y una
línea recta paralela al eje neutro de la sección a una distancia
ca 85,0= , donde c es la distancia del eje neutro a la fibra extrema
comprimida.
f. El momento flector eM actuante en un nivel determinado se determinará
del análisis estructural ante sismo moderado.
g. El momento flector y la fuerza cortante factorizado serán eu MM 25,1=
y eu VV 25,1= respectivamente. La resistencia en flexión, de todas las
secciones del muro debe ser igual o mayor al momento de diseño
obtenido de un diagrama de momentos modificado, de manera que el
momento hasta una altura igual a la mitad de la longitud del muro sea
igual al momento de la base y luego se reducirá de forma lineal hasta el
extremo superior.
8.7.3 Evaluación de la Capacidad Resistente “ nM ”
• Para todos los muros portantes se debe cumplir que la capacidad
resistente a flexión nM , considerando la interacción carga axial -
momento flector, reducida por el factor φ, sea mayor o igual que el
momento flector factorizado uM :
un MM ≥.φ
el factor de reducción de la capacidad resistente a flexocompresión φ ,
se calculará mediante la siguiente expresión:
85,02,085,065,0 ≤−=≤ ou PPφ (8.7.3a)
Donde LtfP mo ..1,0 ´
=
• Para muros de sección rectangular, la capacidad resistente a flexión
nM podrá calcularse aplicando la fórmula siguiente:
2LPDfAM uysn += (8.7.3b)
donde: LD 8,0=
sA = área del refuerzo vertical en el extremo del muro

48
Para calcular el área de acero “ sA ” a concentrar en el extremo del muro,
se deberá utilizar la menor carga axial: gu PP 9,0= .
Cuando al extremo traccionado concurra un muro perpendicular, el
momento flector uM podrá ser reducido en 2/.9,0 LPgt , donde gtP es la
carga de gravedad tributaria proveniente del muro transversal.
• Para muros con secciones no rectangulares, el diseño por flexo
compresión podrá realizarse empleando la formulación anterior o
mediante la evaluación del Diagrama de Interacción para las acciones
nominales ( nP vs. nM ).
• Por lo menos se colocará 2 φ 3/8”, o su equivalente, en los bordes libres
del muro y en las intersecciones entre muros.
• En la zona central del muro el refuerzo vertical mínimo será el requerido
por corte fricción de acuerdo a lo indicado en 8.7.1.11.
• El valor “ nM ” se calculará sólo para el primer piso ( 1nM ), debiéndose
emplear para su evaluación la máxima carga axial posible existente en
ese piso: uP = 1,25 mP , contemplando el 100% de sobrecarga.
8.7.4 Verificación de la necesidad de confinamiento de los extremos libres del
muro
• Se verificará la necesidad de confinar los extremos libres (sin muros
transversales) comprimidos, evaluando el esfuerzo de compresión último
( Uσ ) con la fórmula de flexión compuesta:
I
yM
A
P uu
u
.
+=σ (8.7.4)
En la que uP es la carga total del muro, considerando 100% de
sobrecarga y amplificada por 1,25.
• Toda la longitud del muro donde se tenga Uσ ≥ 0,3 ´
mf deberá ser
confinada. El confinamiento se hará en toda la altura del muro donde los
esfuerzos calculados con 8.7.4, sean mayores o iguales al esfuerzo
límite indicado.
• Cuando se utilice confinamiento, el refuerzo vertical existente en el borde
libre deberá tener un diámetro bD ≥ s /13, donde “s ” es el espaciamiento
entre elementos de confinamiento.

49
8.7.5 Resistencia a corte
• El diseño por fuerza cortante se realizará para el cortante “ ufV ” asociado
al mecanismo de falla por flexión producido en el primer piso. El diseño
por fuerza cortante se realizará suponiendo que el 100% del cortante es
absorbido por el refuerzo horizontal. El valor “ ufV ” considera un factor de
amplificación de 1,25, que contempla el ingreso de refuerzo vertical en la
zona de endurecimiento.
• El valor “ ufV ” se calculará con las siguientes fórmulas:
Primer Piso: ( )1111 25,1 unuuf MMVV = ... no menor que 1mV
Pisos Superiores: ( )11
25,1 unuiufi MMVV = ... no mayor que miV
El esfuerzo de corte LtVv ufi /= no excederá de ´
10,0 mf en zonas de
posible formación de rótulas plásticas y de ´
20,0 mf en cualquier otra
zona.
• En cada piso, el área del refuerzo horizontal ( shA ) se calculará con la
siguiente expresión:
Df
sV
A
y
uf
sh
.
.
= (8.7.5)
donde:
s = espaciamiento del refuerzo horizontal
D = 0,8 L para muros esbeltos, donde: 1)./( ≥LVM ee
D = L para muros no esbeltos, donde: 1)./( LVM ee

50
CAPITULO 9
DISEÑO PARA CARGAS ORTOGONALES AL PLANO DEL MURO
9.1.1 Los muros portantes y los no portantes (cercos, tabiques y parapetos)
deberán verificarse para las acciones perpendiculares a su plano
provenientes de sismo, viento o de fuerzas de inercia de elementos
puntuales o lineales que se apoyen en el muro en zonas intermedias entre
sus extremos superior o inferior.
9.1.2 Para el caso de fuerzas concentradas perpendiculares al plano de muros de
albañilería simple, los muros deberán reforzarse con elementos de concreto
armado que sean capaces de resistir el total de las cargas y trasmitirlas a la
cimentación. Tal es el caso, por ejemplo, de una escalera, el empuje
causado por una escalera cuyo descanso apoya directamente sobre la
albañilería, deberá ser tomado por columnas.
Para el caso de muros confinados o muros arriostrados por elementos de
concreto, las fuerzas deberán trasladarse a los elementos de arriostre o
confinamiento por medio de elementos horizontales, vigas o losa.
9.1.3 Para el caso de los muros armados, los esfuerzos que generen las acciones
concentradas actuantes contra el plano de la albañilería deberán ser
absorbidas por el refuerzo vertical y horizontal.
9.1.4 Cuando se trate de muros portantes se verificará que el esfuerzo de
tracción considerando la sección bruta no exceda del valor dado en 9.1.8.
9.1.5 Los muros o tabiques desconectados de la estructura principal serán
diseñados para resistir una fuerza sísmica asociada a su peso, de acuerdo
a lo indicado en el capítulo correspondiente de la NTE E.030. Diseño
Sismorresistente
9.1.6 El paño de albañilería se supondrá que actúa como una losa simplemente
apoyada en sus arriostres, sujeta a cargas sísmicas uniformemente
distribuidas. La magnitud de esta carga (w, en kg/m2
) para un metro
cuadrado de muro se calculará mediante la siguiente expresión:
eCUZw γ1..8,0= (9.1.6)
donde:
Z = factor de zona especificado en la NTE E.030. Diseño
Sismorresistente
U = factor de importancia especificado en la NTE E.030. Diseño
Sismorresistente
1C = coeficiente sísmico especificado en la NTE E.030. Diseño
Sismorresistente

51
e = espesor bruto del muro (incluyendo tarrajeos), en metros
γ = peso volumétrico de la albañilería
9.1.7 El momento flector distribuido por unidad de longitud ( sM , en kg-m/m),
producido por la carga sísmica w (ver 9.1.6), se calculará mediante la
siguiente fórmula:
2
.. awmMs = (9.1.7)
donde:
m = coeficiente de momento (adimensional) indicado en la Tabla 12.
a = dimensión crítica del paño de albañilería (ver la Tabla 12), en metros.
TABLA 12
VALORES DEL COEFICIENTE DE MOMENTOS m
y DIMENSION CRITICA a
CASO 1. MURO CON CUATRO BORDES ARRIOSTRADOS
a = Menor dimensión
b/a = 1,0 1,2 1,4 1,6 1,8 2,0 3,0 ∝
m = 0,0479 0,0627 0,0755 0,0862 0,0948 0,1017 0,118 0,125
CASO 2. MURO CON TRES BORDES ARRIOSTRADOS
a = Longitud del borde libre
b/a = 0,5 0,6 0,7 0,8 0,9 1,0 1,5 2,0 ∝
m = 0,060 0,074 0,087 0,097 0,106 0,112 0,128 0,132 0,133
CASO 3. MURO ARRIOSTRADO SOLO EN SUS BORDES HORIZONTALES
a = Altura del muro
m = 0,125
CASO 4. MURO EN VOLADIZO
a = Altura del muro
m = 0,5

52
9.1.8 El esfuerzo admisible en tracción por flexión ( ´
tf ) de la albañilería se
supondrá igual a:
´
tf = 0,15 MPa (1,50 kg/cm2
) para albañilería simple
= 0,30 MPa (3,00 kg/cm2
) para albañilería armada rellena de
concreto líquido.
9.1.9 Los arriostres podrán estar compuestos por la cimentación, las columnas de
confinamiento, las losas rígidas de techo (para el caso de muros portantes),
las vigas soleras (para el caso de cercos, tabiques y parapetos) y los muros
transversales.
9.1.10 Para el análisis y diseño de los elementos de arriostres se emplearán
métodos racionales y la armadura que se obtenga por este concepto, no se
sumará al refuerzo evaluado ante acciones sísmicas coplanares, sino que
se adoptará el mayor valor respectivo.
9.2 MUROS PORTANTES
9.2.1 Los muros portantes de estructuras diafragmadas con esfuerzo de
compresión no mayor que ´
01,0 mf se diseñarán de acuerdo a 9.3.
9.2.2 En los muros portantes de edificaciones diafragmadas y que como tales
estarán sujetas principalmente a fuerzas coplanares, no se permitirá la
formación de fisuras producidas por acciones transversales a su plano,
porque éstas debilitan su área de corte ante acciones sísmicas coplanares.
Para la obtención del momento flector perpendicular al plano se empleará
procedimientos basados en teorías elásticas como se indica en 9.1.7.
Los pisos críticos por analizar son:
a.- El primer piso, por flexocompresión.
b.- El último piso, por tracción producida por la flexión
9.2.3 Los muros portantes confinados, así como los muros portantes armados,
arriostrados en sus cuatro bordes, que cumplan con las especificaciones
indicadas en 7.1.1.a y 7.1.1.b, no necesitarán ser diseñados ante cargas
sísmicas perpendiculares al plano de la albañilería, a no ser que exista
excentricidad de la carga gravitacional. En este paso culminará el diseño de
estos muros.
9.2.4 Al momento flector producido por la excentricidad de la carga gravitacional
gM (si existiese) deberá agregarse el momento generado por la carga
sísmica sM (ver 9.1.6), para de esta manera obtener el momento total de
diseño gst MMM += , repartido por unidad de longitud.

53
9.2.5 EI esfuerzo axial producido por la carga gravitacional )( gP , se obtendrá
como: tLPf ga .=
9.2.6 El esfuerzo normal producido por el momento flector tM , se obtendrá
como: 2
6 tMf tm = .
9.2.7 Se deberá cumplir que:
a) En el primer piso: ´
25,0 mma fff ≤+
b) En el último piso: ´
tam fff ≤−
c) En cualquier piso: La compresión resultante será tal que:
33,1≤+
m
m
a
a
F
f
F
f
(9.2.7c1)
en la que: af = es el esfuerzo resultante de la carga axial
aF = es el esfuerzo admisible para carga axial














−=
2
´
35
120,0
t
h
fm (9.2.7c2)
mf = es el esfuerzo resultante del momento flector
mF = es el esfuerzo admisible para compresión por
flexión ´
40,0 mf=
9.3 MUROS NO PORTANTES Y MUROS PORTANTES DE ESTRUCTURAS
NO DIAFRAGMADAS
Adicionalmente a las especificaciones indicadas en 9.1, se cumplirá lo
siguiente:
9.3.1 Los muros no portantes (cercos, tabiques y parapetos) podrán ser
construidos empleando unidades de albañilería sólida, hueca o tubular;
pudiéndose emplear la albañilería armada parcialmente rellena.
9.3.2 El momento flector en la albañilería ( sM ) producido por la carga sísmica
w (ver 9.1.6), podrá ser obtenido utilizando la Tabla 12 o empleando otros
métodos como el de líneas de rotura.
9.3.3 En la albañilería simple el esfuerzo normal producido por el momento flector
sM , se obtendrá como: 2
/6 tMf sm = y no será mayor que MPaft 147,0´
=
)/5,1( 2
cmKg .

54
9.3.4 Los muros no portantes de albañilería armada serán reforzados de tal
manera que la armadura resista el íntegro de las tracciones producidas por
el momento flector sM ; no admitiéndose tracciones mayores de 8 kg/cm2
(0,754 MPa) en la albañilería. La cuantía mínima de refuerzo horizontal y
vertical a emplear en estos muros será 0,0007 (ver 1.2.8).
9.3.5 Los arriostramientos serán diseñados por métodos racionales de cálculo, de
modo que puedan soportar la carga sísmica w (especificada en 9.1.6
actuante contra el plano del muro.
9.3.6 La cimentación de los cercos será diseñada por métodos racionales de
cálculo. Los factores de seguridad para evitar la falla por volcamiento y
deslizamiento del cerco serán 2 y 1,5, respectivamente.
9.3.7 Están exonerados de las exigencias de arriostramiento los parapetos de
menos de 1,00 m de altura, que estén retirados del plano exterior de
fachadas, ductos en los techos o patios interiores una distancia no menor de
una vez y media su altura.

55
CAPITULO 10
INTERACCION TABIQUE DE ALBAÑILERIA-ESTRUCTURA
APORTICADA
10.1 ALCANCE
10.1.1 Este Capítulo aplica a los tabiques de albañilería empleados para reforzar
pórticos de concreto armado o acero. Puede aplicarse también para los
tabiques de cierre y particiones de edificios aporticados, que no teniendo el
propósito específico de reforzar al edificio, están adosados a sus pórticos,
cuando el proyectista quiera proteger al edificio de efectos que se describen
en 10.1.2.
10.1.2 Cuando un tabique no ha sido aislado del pórtico que lo enmarca, ante las
acciones sísmicas se producirá la interacción de ambos sistemas. Este
efecto incrementa sustancialmente la rigidez lateral del pórtico y puede
generar los siguientes problemas:
1) torsión en el edificio.
2) concentración de esfuerzos en las esquinas del pórtico
3) fractura del tabique.
4) piso blando, que se presenta cuando un determinado piso está libre
de tabiques, mientras que los pisos superiores se encuentran
rigidizados por los tabiques.
5) columnas cortas, donde el parapeto ó alféizar alto (ventanas de poca
altura) restringe el desplazamiento lateral de las columnas.
6) Incremento de las fuerzas sísmicas en el edificio.
10.2 DISPOSICIONES
10.2.1 La distorsión angular máxima de cada entrepiso, considerando la
contribución de los tabiques en la rigidez, deberá ser menor que 1 I 200.
Para atenuar los problemas de interacción tabique-pórtico, se sugiere
adicionar al edificio placas de concreto armado que permiten limitar los
desplazamientos del entrepiso.
10.2.2 En esta Norma se propone adoptar como modelo estructural un sistema
compuesto por las barras continuas del pórtico de concreto armado,
agregando en aquellos paños donde existan tabiques, un puntal diagonal de
albañilería (ver el módulo de elasticidad mE en 8.3.7) que trabaje a
compresión, en reemplazo del tabique. Opcionalmente, podrá adoptarse
otros modelos que reflejen la interacción tabique-pórtico. La sección
transversal del puntal será tb. .
donde:
t = espesor efectivo del tabique
b = ancho equivalente del puntal de albañilería = ¼ D
D = longitud del puntal (o longitud diagonal del tabique)

56
10.2.3 La falla de un tabique puede modificar sustancialmente el análisis
estructural elástico al desaparecer el efecto de puntal en los tabiques que se
agrietan o desploman; por lo tanto, será necesario que los tabiques se
comporten elásticamente, incluso ante los sismos severos, y emplear
elementos de anclaje que lo conecten a la estructura principal para evitar su
volcamiento ante las acciones ortogonales a su plano.
10.2.4 Tipos de Falla y Resistencias Asociadas en los Tabiques. Los tipos de falla
por carga sísmica contenida en el plano del tabique, así como las
resistencias (R) respectivas, en condición de rotura del puntal, se presentan
a continuación:
Nomenclatura
R = resistencia última del puntal de albañilería (en kilogramos)
L, h, t = longitud, altura y espesor del tabique, respectivamente (en
centímetros)
22
hLD +=
´
mf = resistencia característica a compresión axial de la albañilería (en
kg/cm2
). Ver la Tabla 9.
sf = resistencia última a cizalle de la albañilería = 4 kg/cm2
a.- Aplastamiento ( cR ). Esta falla se presenta en las esquinas del tabique,
triturándose los ladrillos. La resistencia última del puntal se calculará
como:
tDfR mc .12,0 ´
= (10.2.4a)
b.- Tracción Diagonal ( tR ). Esta falla se manifiesta a través de una grieta
diagonal en el tabique. La resistencia última del puntal se calculará
mediante la siguiente expresión:
tDfR mt .85,0 ´
= (10.2.4b)
c.- Cizalle ( sR ). Este tipo de falla se produce a la mitad de la altura del
tabique (junta de construcción) y se caracteriza por ser una grieta
horizontal. La resistencia a la rotura del puntal se obtendrá mediante la
siguiente fórmula:
Lh
Dtf
R s
s
4,01
..
−
= (10.2.4c)
10.2.5 La fuerza de compresión actuante en el puntal, proveniente del análisis
sísmico elástico ante el sismo severo, especificado en la NTE E.030 Diseño
Sismorresistente, deberá ser menor que la resistencia a la rotura del tabique
(contemplando los tres tipos de falla indicados en 10.2.4).
*************************************************************************************************

E.070

Más contenido relacionado

La actualidad más candente (18)

Destacado (20)

Similar a E.070 (20)

Último (20)

E.070
