Guía rápida básica de AutoCAD
Recopilado por Vectoraula

GuíarápidabásicadeAutoCAD
2
Introducción............................................................................................4
Conceptos básicos...................................................................................6
La ventana de comandos ..................................................................... 6
El ratón................................................................................................. 7
Nuevos dibujos ..................................................................................... 7
Crear su propio archivo de plantilla de dibujo ..................................... 8
Unidades .............................................................................................. 9
Parámetros de visualización de unidades............................................ 9
Escala de modelo.................................................................................. 9
Recomendaciones ................................................................................ 9
Visualización .........................................................................................11
Objetos que se solapan ...................................................................... 11
Geometría.............................................................................................13
Líneas ................................................................................................. 13
Sistema de coordenadas personales.................................................. 13
Visualización de la rejilla.................................................................... 14
Líneas como ayudas de construcción................................................. 14
Círculos............................................................................................... 14
Polilíneas y rectángulos...................................................................... 15
Modificación de sombreados y rellenos............................................. 16
Precisión...............................................................................................18
Rastreo polar...................................................................................... 18
Bloqueo de ángulos............................................................................ 18
Referencias a objetos......................................................................... 18
Definir por defecto referencias a objetos........................................... 19
Recomendaciones .............................................................................. 19
Rastreo de referencia a objetos ......................................................... 20
Compruebe el trabajo ........................................................................ 20
Referencia útil de teclas de función ................................................... 20
Capas ....................................................................................................22
Controles de capa ...............................................................................23
Recomendaciones prácticas ...............................................................24
Parámetros de capa............................................................................24
Controles del Administrador de propiedades de capas ......................24
Acceso rápido a los parámetros de capa............................................25
Mantener las normas .........................................................................25
Resumen .............................................................................................25
Propiedades ..........................................................................................26
La paleta Propiedades ........................................................................26
Comprobar y cambiar las propiedades de un objeto..........................27
Acceso rápido a los parámetros de propiedades................................27
Tipos de línea......................................................................................28
Grosor de línea....................................................................................28

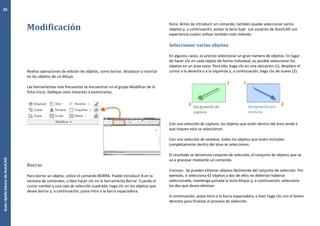

Modificación .........................................................................................30
Borrar..................................................................................................30
Seleccionar varios objetos ..................................................................30
Mover y copiar....................................................................................31
Desfasar..............................................................................................32
Recortar y alargar...............................................................................33
Simetría...............................................................................................34
Estiramiento .......................................................................................35
Empalme.............................................................................................35
Descomp .............................................................................................36
Edición de polilíneas ...........................................................................36

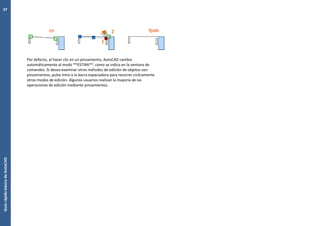

Pinzamientos ......................................................................................36
Bloques.................................................................................................38
Insertar un bloque...............................................................................38
Crear una definición de bloque...........................................................39
Presentaciones......................................................................................42
El espacio modelo y el espacio papel..................................................42

3
Cuatro métodos para aplicar escala .................................................. 42
Especificar el tamaño de papel de una presentación......................... 43
Ventanas gráficas de presentación.................................................... 44
Ajuste de escala de las vistas y anotaciones de otros espacios sin cortes
............................................................................................................ 44
Notas y etiquetas ..................................................................................47
Crear un estilo de texto...................................................................... 48

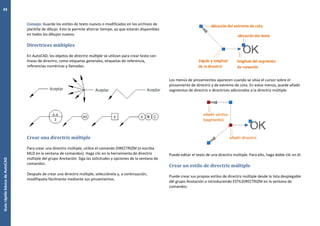

Directrices múltiples........................................................................... 49
Crear una directriz múltiple................................................................ 49
Crear un estilo de directriz múltiple ................................................... 49
Cotas ....................................................................................................51
Cotas lineales ..................................................................................... 51
Modificar cotas .................................................................................. 52
Estilos de cota .................................................................................... 52

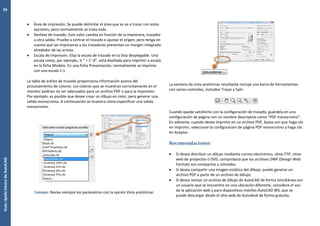

Imprimir................................................................................................54
Crear una configuración de página.................................................... 54
Salida a un archivo PDF...................................................................... 55
Documento original publicado en:
http://docs.autodesk.com/ACD/2014/ESP/index.html?url=files/GUID-2AA12FC5-FBB2-4ABE-9024-90D41FEB1AC3.htm,topicNumber=d30e134518
Recopilado por: http://www.vectoraula.com

4
Introducción
Bienvenido a la Guía rápida básica de AutoCAD: la guía de los 42 comandos
básicos que necesita para crear dibujos en 2D con AutoCAD o AutoCAD LT.
Este manual es un excelente punto de partida si acaba de completar la
formación inicial o para refrescar la memoria si solo utiliza AutoCAD de vez en
cuando. Como se puede ver en la ilustración, los 42 comandos se agrupan
según el tipo de actividad. Además, estos grupos se organizan de forma
secuencial para seguir un flujo de trabajo general.
Una vez que haya completado esta guía, puede acceder a los comandos de
Ayuda vinculados de cada tema para obtener más información o puede volver
a la guía posteriormente para revisar determinados temas. Asimismo, pruebe a
buscar un usuario que pueda dar respuesta a sus dudas ocasionales. Los
grupos de debate de productos (http://forums.autodesk.com/) y los blogs de
Autodesk son unos recursos excelentes.
1. Conceptos básicos
Consulte los métodos básicos para controlar AutoCAD.
2. Visualización
Aplique encuadre y zoom en un dibujo y controle el orden de los objetos
solapados.
3. Geometría
Cree objetos geométricos básicos como líneas, círculos y áreas de relleno sólido.
4. Precisión
AutoCAD proporciona varias funciones para garantizar la precisión necesaria para
sus modelos.
5. Capas
Organice el dibujo mediante la asignación de objetos a capas.
6. Propiedades
Puede asignar propiedades tales como el color y el tipo de línea a objetos
individuales o asignar propiedades por defecto a las capas.
7. Modificación
Realice operaciones de edición de objetos, como borrar, desplazar y recortar en
los objetos de un dibujo.

5
8. Bloques
Inserte símbolos y detalles en los dibujos desde fuentes comerciales en línea o
desde sus propios diseños.
9. Presentaciones
Muestre una o más vistas a escala del diseño en un plano de dibujo de tamaño
estándar denominado presentación.
10. Notas y etiquetas
Cree Notas, etiquetas, referencias numéricas y llamadas. Guarde y restablezca los
parámetros de estilo por nombre.
11. Cotas
Cree varios tipos de cota y guarde la configuración de cota por nombre.
12. Imprimir
Genere una presentación del dibujo en un trazador, una impresora o un archivo.
Guarde y restablezca los parámetros de la impresora para cada presentación.

6
Conceptos básicos
Consulte los métodos básicos para controlar AutoCAD.
AutoCAD incluye una cinta de opciones estándar con fichas en la parte superior
del área de dibujo. Puede acceder a casi todos los 42 comandos que se
presentan en esta guía desde la ficha Inicio. Además, la barra de herramientas
de acceso rápido que se muestra a continuación incluye los comandos
habituales, como, por ejemplo, Nuevo, Abrir, Guardar, Imprimir, Deshacer, etc.
Nota: A la derecha de la barra de herramientas de acceso rápido se encuentra
la lista desplegable Espacio de trabajo. Asegúrese de que el espacio de trabajo
actual se haya establecido en Anotación de dibujo. Debajo de la lista
desplegable Espacio de trabajo, asegúrese de que se muestre la ficha Inicio.
La ventana de comandos
El núcleo de AutoCAD es la ventana de comandos, que se ubica normalmente
en la parte inferior de la ventana de la aplicación. La ventana de comandos
muestra solicitudes, opciones y mensajes.
Puede introducir comandos directamente en la ventana de comandos en lugar
de utilizar la cinta de opciones, las barras de herramientas y los menús.
Muchos usuarios experimentados de AutoCAD prefieren este método.
Observe que cuando comienza a escribir un comando, este se completa
automáticamente. Cuando hay varias posibilidades disponibles, como en el
ejemplo siguiente, puede seleccionar una opción haciendo clic en ella o
utilizando las teclas de flecha y pulsando a continuación Intro o la barra
espaciadora.
Consejo: Si no sabe cómo acceder a un comando, puede buscarlo.

7
La lista de resultados enumera todas las posibilidades y sus ubicaciones en el
espacio de trabajo actual. Puede hacer clic en cualquier resultado para iniciar
el comando.
El ratón
La mayoría de usuarios utilizan un ratón como dispositivo señalador, pero
otros dispositivos tienen controles equivalentes.
Consejo: Cuando busque una opción, pruebe a hacer clic con el botón derecho.
En función de la ubicación en la que se encuentre el cursor, los distintos menús
mostrarán los comandos y las opciones pertinentes.
Nuevos dibujos
Puede adaptarse fácilmente a las normas de la empresa o del sector
especificando parámetros para el texto, los tipos de línea y otras muchas
características. Por ejemplo, en este diseño de cubierta de patio se muestran
dos estilos de cota diferentes.
Todos estos parámetros se pueden guardar en una plantilla de dibujo. Haga clic
en Nuevo para elegir entre varios archivos de plantilla de dibujo:
Para dibujos imperiales en los que se presupone que las unidades son
pulgadas, utilice acad.dwt o acadlt.dwt.
Para unidades métricas en las que se presupone que las unidades son
milímetros, utilice acadiso.dwt o acadltiso.dwt.

8
Los archivos de plantilla de aprendizaje de la lista son sencillos ejemplos de las
disciplinas de diseño mecánico o arquitectónico con versiones imperiales (i) y
métricas (m). Puede experimentar con ellos.
La mayoría de las empresas utilizan archivos de plantilla de dibujo que se
ajustan a sus normas. A menudo utilizarán diferentes archivos de plantilla de
dibujo en función del proyecto o el cliente.
Crear su propio archivo de plantilla de dibujo
Puede guardar cualquier dibujo (.dwg) como un archivo de plantilla de dibujo
(.dwt). También puede abrir los archivos de plantilla de dibujo, modificarlos y,
a continuación, volver a guardarlos con un nombre de archivo diferente si es
necesario.
Si trabaja de forma independiente, puede crear los archivos de plantilla de
dibujo que se ajusten a sus preferencias de trabajo y añadir los parámetros de
otras características a medida que vaya familiarizándose con ellas.
Para modificar un archivo de plantilla de dibujo existente, haga clic en Abrir,
especifique Plantilla de dibujo (*.dwt) en el cuadro de diálogo Seleccionar
archivo y elija el archivo de plantilla.
Importante: Si su empresa ya ha establecido un conjunto de archivos de
plantilla de dibujo, póngase en contacto con el administrador de CAD antes de
modificar cualquiera de ellos.

9
Unidades
La primera vez que inicie un dibujo, debe decidir lo que representa la longitud
de una unidad (una pulgada, un pie, un centímetro, un kilómetro u otra unidad
de longitud). Por ejemplo, los objetos siguientes podrían representar dos
edificios con una longitud de 125 pies o una sección de una pieza mecánica
medida en milímetros.
Nota: No puede especificar las unidades de medida básicas que se utilizan en
un dibujo de AutoCAD, pero puede controlar cómo las longitudes, los ángulos y
las coordenadas se muestran en la interfaz de usuario.
Parámetros de visualización de unidades
Tras decidir qué unidad de longitud desea usar, el comando UNIDADES permite
controlar varios parámetros de visualización de unidades, incluidos los
siguientes:
 Formato (o Tipo). Por ejemplo, una longitud decimal de 6.5 puede
configurarse para que se muestre en su lugar como fracciones de longitud
de 6-1/2.
 Precisión. Por ejemplo, una longitud decimal 6.5 puede configurarse para
que se muestre como 6.50, 6.500 o 6.5000.
Si va a trabajar en pies y pulgadas, utilice el comando UNIDADES para
establecer el tipo de unidad en Pies y pulgadas II y, a continuación, al crear
objetos, especifique la longitud en pulgadas. Si tiene previsto usar unidades
métricas, deje el tipo de unidad establecido en Decimales. El cambio del
formato y la precisión de las unidades no afecta a la precisión interna del
dibujo. Solo afecta al modo en que se muestran las longitudes, los ángulos y las
coordenadas en la interfaz de usuario.
Consejo: Si necesita cambiar la configuración de UNIDADES, asegúrese de
guardar el dibujo como un archivo de plantilla de dibujo. De lo contrario,
deberá cambiar la configuración de UNIDADES para cada dibujo nuevo.
Escala de modelo
Cree siempre los modelos a tamaño completo (escala 1:1). El término modelo
hace referencia a la geometría del diseño. Un dibujo incluye la geometría del
modelo, junto con las vistas, las Notas, las cotas, las llamadas, las tablas y el
cuadro de rotulación mostrados en la presentación.
Se puede precisar posteriormente la escala necesaria para imprimir un dibujo
en una hoja de tamaño estándar al crear la presentación.
Recomendaciones
 Para abrir la ayuda con información sobre el comando en curso, pulse F1.
 Para repetir el comando anterior, pulse Intro o la barra espaciadora.
 Para ver diversas opciones, seleccione un objeto y haga clic con el botón
derecho, o haga clic con el botón derecho en un elemento de la interfaz de
usuario.
 Para cancelar un comando en curso o si alguna vez se queda atascado,
pulse Esc. Por ejemplo, si hace clic en el área de dibujo antes de introducir
un comando, verá algo similar a lo siguiente:

10
Pulse Esc para cancelar esta operación de preselección.

11
Visualización
Aplique encuadre y zoom en un dibujo y controle el orden de los objetos
solapados.
La forma más fácil de cambiar las vistas guardadas es mediante la rueda del
ratón.
 Amplíe o reduzca girando la rueda.
 Encuadre una vista en cualquier dirección manteniendo pulsada la rueda y
moviendo a continuación el ratón.
 Aplique zoom a la extensión del modelo pulsando la rueda dos veces.
Consejo: Al ampliar o reducir el zoom, la ubicación del cursor es Importante.
Puede considerar el cursor como una lupa. Por ejemplo, si sitúa el cursor en el
área superior derecha del plano de planta, tal y como se muestra a
continuación, al aplicar el zoom, se amplía el vestuario sin cambiar la vista.
Nota: si ya no puede aplicar zoom o encuadre, escriba REGEN en la ventana de
comandos y pulse Intro. Este comando vuelve a generar la visualización del
dibujo y restablece la extensión disponible para el encuadre y el zoom.
Objetos que se solapan
Al crear objetos que se solapan entre sí, puede que tenga que cambiar los
objetos que se muestran en la parte superior o delante de otros. Por ejemplo,
si desea que la carretera amarilla cruce el río azul y no a la inversa, utilice el
comando ORDENAOBJETOS para cambiar el orden de los objetos.
Se puede acceder a varias opciones de orden de objetos en el panel Modificar
de la cinta de opciones.

12
Haga clic para expandir el panel Modificar (1) y, a continuación, en la flecha
abajo (2) tal y como se indica. Entre las opciones de orden de objetos que se
enumeran, se incluye el envío de todos los sombreados al fondo, de todo el
texto al frente, etc.

13
Geometría
Cree objetos geométricos básicos como líneas, círculos y áreas de relleno
sólido.
Puede crear muchos tipos diferentes de objetos geométricos en AutoCAD,
pero solo es necesario conocer algunos de ellos para la mayoría de los dibujos
2D.
Consejo: Si desea simplificar la visualización al crear objetos geométricos,
pulse F12 para desactivar la entrada dinámica.
Líneas
La línea es el objeto más básico y habitual en los dibujos de AutoCAD. Para
dibujar una línea, pulse la herramienta Línea.
Si lo prefiere, puede escribir LINE o simplemente L en la ventana de comandos
y, a continuación, pulse Intro o la barra espaciadora.
Observe la solicitud en la ventana de comandos para la ubicación de un punto.
Para especificar el punto inicial de la línea, debe escribir las coordenadas 0,0.
Es una buena idea ubicar una esquina del modelo en las coordenadas 0,0, que
recibe el nombre de punto original. Para ubicar puntos adicionales, puede
especificar otras ubicaciones de coordenadas X,Y adicionales en el área de
dibujo, aunque hay disponibles métodos más eficaces para especificar puntos,
como los que se presentan en el tema Precisión.
Después de especificar el siguiente punto, el comando LINE se repite
automáticamente y continúa solicitando puntos adicionales. Pulse Intro o la
barra espaciadora para finalizar la secuencia.
Sistema de coordenadas personales
En la ilustración anterior, el icono del sistema de coordenadas personales (SCP)
indica la dirección del eje X e Y positivo para las coordenadas que se
introduzcan y define las direcciones horizontal y vertical en un dibujo. Una
aplicación 2D típica consiste en hacer clic en el SCP, y arrastrarlo y girarlo para
cambiar el punto de origen y las direcciones horizontal y vertical.

14

Visualización de la rejilla
Algunos usuarios prefieren trabajar con líneas de rejilla como referencia,
mientras que otros prefieren trabajar en un área en blanco. Para desactivar la
visualización de la rejilla, pulse F7. Incluso con la rejilla desactivada, puede
forzar el cursor a incrementos de rejilla pulsando F9.
Líneas como ayudas de construcción
Las líneas también pueden servir como geometría de referencia y de
construcción, por ejemplo:
 Vértices de línea de propiedad
 La línea simétrica de una pieza mecánica simétrica
 Las líneas de separación para evitar interferencias
 Las líneas de trayectoria de recorrido
Círculos
La opción por defecto del comando CÍRCULO es especificar un punto central y
un radio.
Las otras opciones de círculo están disponibles en el menú desplegable:
Si lo prefiere, también puede escribir CÍRCULO o simplemente C en la ventana
de comandos y hacer clic para elegir una opción. Si lo hace, puede especificar
un punto central, o bien hacer clic en una de las opciones de comando
resaltadas tal y como se muestra.

15
Los círculos pueden ser útiles como geometría de referencia. Por ejemplo,
puede ver que las dos puertas de la ilustración pueden interferir la una con la
otra.

Polilíneas y rectángulos
Una polilínea es una secuencia de segmentos lineales o de arco conectados
que se crea como un único objeto.
Utilice el comando POL para crear polilíneas abiertas o cerradas para los
siguientes elementos:
 Geometría que deba tener segmentos gruesos
 Rutas continuas para la que debe conocer la longitud total
 Líneas de contorno para mapas topográficos mapas y datos isobáricos
 Diagramas alámbricos y trazos en placas de circuito impreso
 Diagramas de proceso y tuberías
Las polilíneas pueden tener una anchura constante o pueden tener diferentes
anchuras iniciales y finales. Tras especificar el primer punto de la polilínea,
puede utilizar la opción Grosor para especificar la anchura de los segmentos
creados posteriormente. Puede cambiar el valor de anchura en cualquier
momento, incluso al crear segmentos.
A continuación, se muestra un ejemplo de una placa de circuito impreso en la
que los trazos se han creado con polilíneas gruesas. La superficies de apoyo se
han creado con el comando ARANDELA.
Las polilíneas pueden tener diferentes grosores inicial y final para cada
segmento, tal como se indica a continuación:

16
Una manera rápida de crear polilíneas rectangulares cerradas es utilizar el
comando RECTANG (escriba REC en la ventana de comandos).
Solo debe hacer clic en dos puntos diagonales del rectángulo, como se muestra
en la ilustración. Si utiliza este método, active la referencia a rejilla (F9) para
conseguir precisión.
Modificación de sombreados y rellenos
En AutoCAD, el sombreado es un bloque compuesto único que cubre un área
especificada con un patrón de líneas, puntos o formas, un color de relleno
sólido o un relleno de degradado.
Al iniciar el comando SOMBREA, la cinta de opciones muestra temporalmente
la ficha Creación de sombreado. En esta ficha, puede elegir entre más de 70
patrones de sombreado ISO e imperiales estándar del sector, junto con un gran
número de opciones especializadas.
El procedimiento más simple es elegir un patrón de sombreado y una escala de
la cinta de opciones y hacer clic en un área que esté completamente
delimitado por objetos. Se debe especificar el factor de escala del sombreado
para controlar su tamaño y espacio.
Después de crear un sombreado, se pueden mover posteriormente los objetos
delimitadores para ajustar el área de sombreado, o se pueden suprimir uno o
más de los objetos delimitadores para crear sombreados delimitados
parcialmente como se muestra a continuación:

17
Consejo: Si define un patrón de sombreado como relleno sólido o relleno de
degradado, considere también la posibilidad de definir un nivel de
transparencia en la ficha Creación de sombreado para obtener efectos de
solapamiento interesantes.
A continuación se muestran algunos ejemplos de cómo se pueden utilizar
sombreados de relleno sólido:
Consejo: Si necesita alinear el patrón de sombreado, que puede ser el caso con
los tableros de cubierta anteriores, utilice la opción Definir origen para
especificar un punto de alineación.
Nota: si el área no está completamente cerrada, se muestran círculos rojos
para indicar los lugares en los que comprobar las separaciones. Escriba
REDIBUJAR en la ventana de comandos para que desaparezcan los círculos
rojos.

18
Precisión
AutoCAD proporciona varias funciones para garantizar la precisión necesaria
para sus modelos.
Estas funciones de precisión incluyen lo siguiente:
 Rastreo polar. Fuerce el cursor al ángulo predefinido más cercano y
especifique una distancia a lo largo del ángulo.
 Bloqueo de ángulos. Bloquee en un ángulo determinado y especifique una
distancia a lo largo del ángulo.
 Referencias a objetos. Fuerce el cursor a ubicaciones precisas de objetos
existentes, como un punto final de una polilínea, el punto medio de una
línea o el centro de un círculo.
 Referencia a rejilla. Fuerce el cursor a incrementos de una rejilla
rectangular.
 Introducción de coordenadas. Especifique una ubicación por sus
coordenadas cartesianas o polares absolutas o relativas.
Las tres operaciones que se utilizan con más frecuencia son el bloqueo de
ángulos, el rastreo polar y la referencia a objetos.
Rastreo polar
Cuando tiene que especificar un punto (por ejemplo, al crear una línea, se
puede utilizar el rastreo polar para guiar el movimiento del cursor a
determinadas direcciones.
Por ejemplo, después de especificar el primer punto de la línea inferior, mueva
el cursor a la derecha y, a continuación, indique una distancia en la ventana de
comando para especificar una longitud horizontal precisa de la línea.
Por defecto, el rastreo polar está activado y guía el cursor en dirección
horizontal o vertical (0 o 90 grados).
Bloqueo de ángulos
Si necesita dibujar una línea en un ángulo especificado, puede bloquear el
ángulo para el siguiente punto. Por ejemplo, si el segundo punto de la línea se
crea en un ángulo de 45 grados y tiene una longitud de 8 unidades, escriba <45
en la ventana de comandos, como se muestra.
Después de mover el cursor en la dirección deseada por el ángulo de 45
grados, se puede introducir la longitud de la línea.
Referencias a objetos
Con diferencia, el método más Importante: para especificar ubicaciones
precisas para los objetos es utilizar referencias a objetos. En la siguiente
ilustración, se representan varios tipos de referencias a objetos mediante
marcadores.

19
Las referencias a objetos están disponibles durante la ejecución de un
comando cuando AutoCAD le pide que especifique un punto. Por ejemplo, si se
inicia una nueva línea y mueve el cursor cerca del punto final de una línea
existente, el cursor se ajusta automáticamente a ella.
Definir por defecto referencias a objetos
Escriba el comando REFENT para definir la referencia a objetos por defecto,
que también se denomina referencia a objetos "en ejecución". Por ejemplo,
puede resultar muy útil activar la referencia a objetos de punto medio por
defecto.
Recomendaciones
 En la solicitud de un punto, se puede especificar una referencia a objetos
que modifique todos los demás parámetros de la referencia a objetos.
Mantenga pulsada la tecla Mayús, haga clic con el botón derecho en el
área de dibujo y elija una referencia a objetos en el menú Referencia a
objetos. A continuación, utilice el cursor para seleccionar una ubicación en
un objeto.
 Asegúrese de hacer zoom para acercarse lo suficiente para evitar errores.
En un modelo densamente poblado el forzando del cursor a un objeto

20
equivocado producirá un error que se puede propagar a lo largo de todo el
modelo.
Rastreo de referencia a objetos
Durante la ejecución de un comando, puede alinear puntos en sentido
horizontal y vertical en las ubicaciones de referencia a objetos. En la ilustración
siguiente, coloque el cursor sobre el punto final 1 y, a continuación, desplace el
cursor hasta el punto final 2. Cuando se desplaza el cursor cerca de la
ubicación 3, el cursor se bloquea en la ubicación horizontal y vertical que se
muestra.
Ahora puede finalizar la creación de la línea, el círculo o el objeto que está
creando desde esa ubicación.
Compruebe el trabajo
Vuelva a comprobar la geometría para detectar errores antes. Utilice el
comando DIST (o solo DI) para medir la distancia entre dos puntos cualesquiera
del modelo.
Por ejemplo, es posible que necesite buscar el espacio libre entre dos puntos,
como se muestra en la ilustración, que representa la esquina de un muro y una
mesa pequeña, o una sección 2D de un pieza de plástico y un cable.
Después de introducir DIST, haga clic en el punto final de la esquina (1). A
continuación, mantenga pulsada la tecla MAYÚS mientras hace clic con el
botón derecho y, a continuación, elija Perpendicular desde el menú de
Referencia a objetos. Por último, haga clic en el círculo (2).
El número de lugares decimales y el estilo de las unidades del resultado se
controlan mediante el comando UNIDADES.
Referencia útil de teclas de función
Todas las teclas de función del teclado tienen una función en AutoCAD. Las
opciones que se activan y desactivan con más frecuencia se indican con una
clave.

21
Nota: F8 y F10 se excluyen mutuamente: si se activa una, se desactiva la otra.

22
Capas
Organice el dibujo mediante la asignación de objetos a capas.
Cuando un dibujo se convierte en un elemento visualmente complejo, puede
ocultar los objetos que no necesita ver actualmente.
En el dibujo siguiente, las puertas y el cableado eléctrico se han ocultado
temporalmente desactivando sus capas.
Puede obtener este nivel de control organizando los objetos del dibujo en
capas asociadas a una función o un objetivo específicos. Puede resultar útil
imaginar que las capas son como hojas de plástico transparentes:

23
Utilice capas para asociar objetos según su función, mostrar y ocultar objetos
relacionados, y aplicar el tipo de línea, el color y otras normas de propiedades.
Importante: Resista la tentación de crear todos los elementos en una capa. Las
capas son la función de organización más Importante: de los dibujos de
AutoCAD.
Controles de capa
Para ver cómo se organiza un dibujo, utilice el comando CAPA para abrir el
Administrador de propiedades de capas. Puede introducir CAPA o CA en la
ventana de comandos, o bien hacer clic en la herramienta Propiedades de capa
en la cinta de opciones.
A continuación se señala lo que el Administrador de propiedades de capas
muestra en este dibujo.
Como se indica, 10 WALLS es la capa actual. Todos los nuevos objetos se
colocan automáticamente en esa capa. En la lista de capa, la marca de
verificación verde junto a la capa 10 WALLS confirma que es la capa actual.
En la columna etiquetada Activado, observe que los iconos de bombillas de dos
capas están apagados. Estas capas se han desactivado para ocultar las puertas
y el cableado eléctrico en el plano de planta superior.
Observe los nombres de capa. Cada nombre de capa comienza por un número
de dos dígitos. Esta convención simplifica el control del orden de la capa
porque este no depende del alfabeto.
Consejo: En dibujos complejos, es recomendable utilizar una nomenclatura de
capas más elaborada. Por ejemplo, los nombres de capa pueden comenzar por
tres dígitos seguidos de un código de nomenclatura que se ajuste a varias

24
plantas de un edificio, números de proyecto, conjuntos de datos de propiedad
y reconocimiento, etc.
Recomendaciones prácticas
 La capa 0 es la capa por defecto que existe en todos los dibujos y presenta
algunas propiedades esotéricas. En lugar de utilizar esta capa, es
conveniente que cree sus propias capas con nombres descriptivos.
 Cualquier dibujo que contenga al menos un objeto de cota incluye
automáticamente una capa reservada denominada Defpoints.
 Cree una capa oculta para la geometría de construcción, la geometría de
referencia y las Notas de uso entre bastidores que normalmente no es
necesario ver o imprimir.
 Cree una capa para las ventanas gráficas de presentación. La información
acerca de las ventanas gráficas de presentación se encuentra en el tema
Presentaciones.
 Cree una capa para todos los sombreados y los rellenos. De esta forma,
puede activarlos o desactivarlos todos con una única acción.
Parámetros de capa
A continuación se presentan los parámetros de capa utilizados con más
frecuencia en el Administrador de propiedades de capas. Haga clic en el icono
para activar y desactivar el parámetro.
 Desactivar capas. Puede desactivar las capas para reducir la complejidad
visual del dibujo mientras trabaja.
 Inutilizar capas. Puede inutilizar capas a las que no necesite acceder
durante un tiempo. La inutilización de capas mejora el rendimiento en
dibujos de gran tamaño.
 Bloquear capas. Bloquee las capas para impedir que se produzcan cambios
accidentales en los objetos de esas capas. Además, los objetos de las capas
bloqueadas aparecen difuminados, lo que ayuda a reducir la complejidad
visual del dibujo mientras permite ver estos objetos ligeramente.
 Definir propiedades por defecto. Puede definir las propiedades por defecto
de cada capa, incluido el color, el tipo y el grosor de línea, y la
transparencia. Los nuevos objetos que cree utilizarán estas propiedades a
menos que las modifique. La modificación de propiedades de capas se
explica más adelante en este tema.
Controles del Administrador de propiedades de capas
Para crear una nueva capa, haga clic en el botón que se muestra y escriba el
nombre de la nueva capa. Para convertir una capa diferente en la actual, haga
clic en la capa y, a continuación, haga clic en el botón indicado.

25
Acceso rápido a los parámetros de capa
El Administrador de propiedades de capas ocupa una gran cantidad de espacio
y no siempre necesita todas las opciones. Para obtener acceso rápido a los
controles de capa más habituales, utilice los controles de la cinta de opciones.
Si no hay ningún objeto seleccionado, el grupo Capas de la ficha Inicio muestra
el nombre de la capa actual.
En ocasiones, asegúrese de que los objetos que cree estén en la capa correcta.
Es fácil olvidar esta acción, pero también es sencillo llevarla a cabo. Haga clic
en la flecha desplegable para mostrar una lista de capas y, a continuación,
haga clic en una capa de la lista para convertirla en la capa actual. También
puede hacer clic en un icono de la lista para cambiar su configuración.
Mantener las normas
Es de vital importancia establecer o cumplir una norma de capa en toda la
empresa. Con una norma de capa, la organización de los dibujos será más
lógica, coherente, compatible y sostenible con el tiempo y entre
departamentos. Las normas de capa son fundamentales para los proyectos en
equipo.
Si crea un conjunto estándar de capas y lo guarda en una plantilla de dibujo, las
capas estarán disponibles cuando inicie un nuevo dibujo, por lo que podrá
empezar a trabajar inmediatamente. En el tema Conceptos básicos se
proporciona información adicional acerca de los archivos de plantilla de dibujo.
Resumen
Las capas organizan el dibujo por función, lo que le permite suprimir
temporalmente la visualización de los datos gráficos que no se necesiten.
También puede asignar las propiedades por defecto, como el color y el tipo de
línea, a cada capa.
Nota: Algunos usuarios de AutoCAD con experiencia definen propiedades solo
con capas, mientras que otros las definen con independencia de las capas o en
combinación con estas. La asignación de propiedades a objetos se describe en
el tema Propiedades.

26
Propiedades
Puede asignar propiedades tales como el color y el tipo de línea a objetos
individuales o asignar propiedades por defecto a las capas.
En el dibujo siguiente, los muros, la superficie de piedra exterior, las puertas,
las instalaciones, el mobiliario, el sistema de calefacción y aire acondicionado,
el sistema eléctrico y el texto se han creado mediante distintos colores para
diferenciar unos elementos de otros.

La paleta Propiedades
La paleta Propiedades es una herramienta fundamental. Para abrirla, utilice el
comando PROPIEDADES (escriba PR en la ventana de comandos), pulse Ctrl+1
o haga clic en la pequeña flecha del grupo Propiedades de la ficha Inicio, como
prefiera.
En la paleta Propiedades se muestra una lista de todos los parámetros de
propiedades Importante: s. Puede hacer clic en uno de los campos disponibles
para cambiar la configuración actual. En el ejemplo siguiente, si no hay ningún
objeto seleccionado, el color actual cambiará de PorCapa a Rojo y el icono de
SCP se desactivará.

27
Comprobar y cambiar las propiedades de un objeto
Puede utilizar la paleta Propiedades para comprobar y cambiar los parámetros
de propiedades de los objetos seleccionados. Si hace clic en un objeto del
dibujo para seleccionarlo, esto es lo que es posible que vea en la paleta
Propiedades.
Observe que las propiedades actuales del objeto seleccionado se muestran en
la paleta. Se puede cambiar cualquiera de estas propiedades haciendo clic y
modificando la configuración.
Una propiedad que se establece en "PORCAPA" hereda su configuración de la
capa. En el ejemplo anterior, los objetos que se han creado en la capa 20
ELECTRICAL se muestran de color morado, ya que este es el color por defecto
de los objetos de dicha capa.
Si se seleccionan varios objetos, solo se mostrarán las propiedades comunes en
la paleta Propiedades. Si se modifica una de estas propiedades, todos los
objetos seleccionados cambiarán con una sola operación. La selección de
objetos se explica con más detalle en el tema Modificación.
Nota: Para borrar la selección actual, pulse la tecla Esc.
Acceso rápido a los parámetros de propiedades
La paleta Propiedades ocupa una gran cantidad de espacio. Para acceder
rápidamente a las propiedades más habituales, utilice el grupo Propiedades.
Como puede ver en este ejemplo, la capa actual determinará las propiedades
mostradas en la lista.
El grupo Propiedades funciona de la misma forma que la paleta Propiedades.
Al seleccionar un objeto, los parámetros de propiedades actuales se
reemplazan por las propiedades asignadas al objeto seleccionado; además,
este grupo permite cambiar fácilmente las propiedades de uno o varios objetos
seleccionados.
Igualar las propiedades de los objetos
Para copiar rápidamente las propiedades de un objeto seleccionado en otros
objetos, utilice la herramienta Igualar propiedades o escriba IGUALARPROP o
MA en la ventana de comandos.
Seleccione el objeto de origen y, a continuación, todos los objetos que desee
modificar.

28
Tipos de línea
Trazos y otros tipos de línea discontinuos se asignan en el grupo Propiedades.
Debe seguir estos pasos para acceder a tipos de línea adicionales:
En primer lugar se debe cargar un tipo de línea antes de asignarlo. En la lista
desplegable de tipos de línea, haga clic en Otro. De esta forma se muestra el
cuadro de diálogo Administrador de tipos de línea.
Seleccione uno o más tipos de línea que desee utilizar. Observe que los tipos
de línea de trazos (discontinuos) se presentan en varios tamaños predefinidos.
A continuación, haga clic en Mostrar/Ocultar detalles para mostrar parámetros
adicionales.
Especifique otro "factor de escala global" para todos los tipos de línea: cuanto
mayor sea el valor, más largos serán los trazos y los espacios.
Seleccione cualquier objeto y especifique un tipo de línea en el grupo o la
paleta Propiedades. Si lo prefiere, puede especificar un tipo de línea por
defecto para cualquier capa en el Administrador de propiedades de capa.
Grosor de línea
La propiedad de grosor de línea proporciona un método para mostrar grosores
distintos para los objetos seleccionados. El grosor de las líneas permanece
constante, independientemente de la escala de la vista. También se pueden
asignar grosores de línea en el grupo Propiedades.

29
Nota: La razón por la que las vistas preliminares de grosores de línea presentan
el mismo aspecto es que se muestran con anchuras en píxeles aproximadas en
un monitor. No obstante, se imprimirán con el grosor correcto.
Puede dejar el grosor de línea en PORCAPA o puede especificar un valor que
reemplace al grosor de línea de la capa.
Consejo: Si observa que los grosores de línea anchos oscurecen los objetos
cercanos al utilizar las referencias a objetos, puede desactivar la visualización
de los grosores de línea. Para ello, haga clic en el botón Parámetros de grosor
de línea en la parte inferior de la lista de grosores de línea. En el cuadro de
diálogo Parámetros de grosor de línea, puede elegir si desea mostrar u ocultar
grosores de línea.

30
Modificación
Realice operaciones de edición de objetos, como borrar, desplazar y recortar
en los objetos de un dibujo.
Las herramientas más frecuentes se encuentran en el grupo Modificar de la
ficha Inicio. Dedique unos instantes a examinarlas.
Borrar
Para borrar un objeto, utilice el comando BORRA. Puede introducir B en la
ventana de comandos, o bien hacer clic en la herramienta Borrar. Cuando el
cursor cambie a una caja de selección cuadrada, haga clic en los objetos que
desee borrar y, a continuación, pulse Intro o la barra espaciadora.
Nota: Antes de introducir un comando, también puede seleccionar varios
objetos y, a continuación, pulsar la tecla Supr. Los usuarios de AutoCAD con
experiencia suelen utilizar también este método.
Seleccionar varios objetos
En algunos casos, es preciso seleccionar un gran número de objetos. En lugar
de hacer clic en cada objeto de forma individual, es posible seleccionar los
objetos en un área vacía. Para ello, haga clic en una ubicación (1), desplace el
cursor a la derecha o a la izquierda y, a continuación, haga clic de nuevo (2).
Con una selección de captura, los objetos que estén dentro del área verde o
que toquen esta se seleccionan.
Con una selección de ventana, todos los objetos que estén incluidos
completamente dentro del área se seleccionan.
El resultado se denomina conjunto de selección, el conjunto de objetos que se
va a procesar mediante un comando.
Consejo: Se pueden eliminar objetos fácilmente del conjunto de selección. Por
ejemplo, si selecciona 42 objetos y dos de ellos no deberían haberse
seleccionado, mantenga pulsada la tecla Mayús y, a continuación, seleccione
los dos que desea eliminar.
A continuación, pulse Intro o la barra espaciadora, o bien haga clic con el botón
derecho para finalizar el proceso de selección.

31
Mover y copiar
A continuación se indica cómo se debe utilizar el comando COPIA para
componer una hilera de losetas decorativa. Empezando por una polilínea que
representa su forma, debe realizar copias con una separación de 1/8".
Haga clic en la herramienta Copiar o escriba CP en la ventana de comandos
para iniciar el comando. Desde aquí se puede elegir entre dos métodos
principales en función de lo que sea más cómodo. Usará estos dos métodos
con frecuencia.
El método de distancia
En este caso, conoce que cualquier punto de la segunda loseta sumará un total
de 9-7/8" + 1/8" = 10" desde el punto equivalente de la loseta original. Por lo
tanto, seleccione la loseta, pulse Intro o la barra espaciadora para finalizar la
selección y haga clic en cualquier punto del área de dibujo (1). Este punto no
tiene que estar ubicado en la loseta.
A continuación, mueva el cursor hacia la derecha, teniendo en cuenta el ángulo
de rastreo polar para mantener la dirección horizontal, y especifique 10 para la
distancia. Pulse Intro o la barra espaciadora para finalizar el comando.
Al especificar una distancia y una dirección desde un punto (1), se define un
vector. El vector se ha aplicado a la loseta seleccionada.
El método de dos puntos
Otro método, uno que se usa a menudo cuando no se desea añadir números,
alcanza el objetivo en dos pasos. Inicie el comando COPIA y seleccione la loseta
igual que antes, pero esta vez haga clic en los dos puntos finales como se
muestra. Esto también define un vector.
Para añadir el espacio de 1/8" entre las losetas, inicie el comando DESPLAZA (o
escriba M en la ventana de comandos). El comando DESPLAZA es similar al
comando COPIA. Seleccione la loseta copiada y pulse Intro o la barra

32
espaciadora. Al igual que antes, haga clic en el área de dibujo y mueva el
cursor a la derecha. Escriba 1/8 o 0.125 para la distancia.
Consejo: Los dos puntos pueden colocarse en cualquier parte; no es necesario
que estén ubicados en el objeto que desea copiar.
Creación de varias copias
Puede utilizar el método de dos puntos como una secuencia de repetición. Por
ejemplo, si ha copiado el siguiente círculo y ahora desea realizar varias copias
con la misma distancia horizontal, inicie el comando COPIA y seleccione el
segundo círculo.
A continuación, utilizando la referencia a objetos de centro, haga clic en el
centro del círculo original (1), seguido por el centro del segundo círculo (2), y
así sucesivamente.
Para un mayor número de copias, pruebe a experimentar con la opción Matriz
del comando COPIA. Por ejemplo, aquí se presenta una disposición lineal de
pilotes de cimentación profundos. Desde un punto base, especifique el
número de copias y la distancia de centro a centro.

Desfasar
La mayoría de los modelos incluyen un gran número de líneas y curvas
paralelas. El proceso de creación es sencillo y eficaz mediante el comando
DESFASE (escriba O en la ventana de comandos).
Después de iniciar el comando, seleccione el objeto (1), especifique la distancia
de desfase y haga clic para indicar en qué lado del original desea obtener el
resultado (2). A continuación se muestra un ejemplo de desfase de una
polilínea.

33
Consejo: Un método rápido para crear círculos concéntricos consiste en
desfasarlos.
Recortar y alargar
Una técnica popular consiste en utilizar el comando DESFASE en combinación
con los comandos RECORTA y ALARGA. En la ventana de comandos, escriba TR
para RECORTAR o EX para ALARGAR. El recorte y el alargamiento son algunas
de las operaciones más utilizadas en AutoCAD.
En la siguiente ilustración, se desea alargar las líneas que representan los pasos
de esta plataforma. Inicie el comando Alarga, seleccione el contorno y, a
continuación, pulse Intro o la barra espaciadora.
Al pulsar Intro o la barra espaciadora se indica a AutoCAD que ha terminado de
seleccionar los contornos y que ahora está listo para seleccionar los objetos
que desea alargar.
Consejo: Un método más rápido consiste en pulsar al instante Intro o la barra
espaciadora en lugar de seleccionar objetos de contorno. Esto fuerza a
AutoCAD a tener en cuenta todos los objetos como posibles contornos.
A continuación, seleccione los objetos que desee alargar (cerca de los
extremos que se van a alargar) y pulse Intro o la barra espaciadora para
finalizar el comando.
A continuación se muestra el resultado; las líneas que se extienden hasta el
contorno:

34
El comando RECORTA sigue los mismos pasos, excepto que al seleccionar los
objetos que se van a recortar, se selecciona las partes que se desean recortar.
Simetría
La siguiente ilustración procede de un proyecto de losetas. Los muros del
cuarto de baño residencial se aplanan para poder presentar el patrón de loseta
y calcular el número de losetas necesarias.
Puede ahorrar una gran cantidad de trabajo aprovechando la simetría entre los
muros izquierdo y derecho. Todo lo que debe hacer es crear las losetas en un
muro y luego reflejar en simetría el muro en el centro de la habitación.
En el ejemplo que aparece a continuación, inicie el comando SIMETRIA (o
escriba MI en la ventana de comandos), utilice una selección de ventana (1 y 2)
para seleccionar la geometría en el muro derecho y, a continuación, designe un
eje de simetría (3 y 4) correspondiente a la línea de centro del cuarto de baño.

35
Por último, pulse Intro o la barra espaciadora para rechazar la opción "Borrar
objetos de origen".
Consejo: Busque siempre la simetría para ahorrar trabajo adicional, incluso
aunque esta no sea completamente idéntica.
Estiramiento
Puede estirar la mayoría de objetos geométricos. De esta forma, se pueden
alargar o acortar partes del modelo. Por ejemplo, vamos a echar un vistazo a
esta junta de estanqueidad... O puede que sea el diseño de un parque público.
Utilice el comando ESTIRA (o escriba S en la ventana de comandos) y elija los
objetos con una selección de captura, como se muestra a continuación (1 y 2).
La selección de captura es obligatoria: solo se alargará la geometría atravesada
por la selección de captura. A continuación, haga clic en el área de dibujo (3),
mueva el cursor a la derecha y escriba 50 para la distancia. Esta distancia
puede representarse en milímetros o pies.
Puede seguir los mismos pasos para acortar por 25. Solo tendría que desplazar
el cursor en la dirección contraria.
Empalme
El comando EMPALME (escriba F en la ventana de comandos) crea una esquina
redondeada mediante la creación de un arco que es tangente a dos objetos
seleccionados. Observe que el empalme se crea con respecto a la posición en
la que seleccione los objetos.

36
Puede crear un empalme entre la mayoría de tipos de objetos geométricos,
incluidas las líneas, los arcos y los segmentos de polilínea.
Consejo: Si especifica el valor 0 (cero) como radio del empalme (imagine un
círculo comprimiéndose a un radio de valor 0), el resultado recorta o alarga los
objetos seleccionados en una esquina pronunciada.
Descomp
El comando DESCOMP (introduzca X en la ventana de comandos) disocia un
objeto compuesto en las piezas de componente correspondientes. Puede
descomponer objetos como polilíneas, sombreados y bloques (símbolos).
Al descomponer un objeto compuesto, es posible modificar cada objeto
individual resultante.
Edición de polilíneas
Puede elegir entre varias opciones útiles si desea modificar una polilínea. El
comando EDITPOL (escriba PE en la ventana de comandos) se encuentra en la
lista desplegable del grupo Modificar.
Con este comando, puede realizar lo siguiente:
 Unir dos polilíneas en una sola si comparten un punto final común.
 Convertir líneas y arcos en una polilínea: simplemente, escriba EDITPOL y
seleccione la línea o el arco.
 Cambiar el grosor de una polilínea.
Consejo: En algunos casos, el método más sencillo para modificar una polilínea
es descomponerla, realizar las modificaciones y, a continuación, recomponer
los objetos en una polilínea mediante la opción Unir del comando EDITPOL.
Pinzamientos
Los pinzamientos se muestran al seleccionar un objeto sin iniciar un comando.
Estos son a menudo útiles para la edición de luces. Por ejemplo, la línea
mostrada a continuación se fuerza accidentalmente al punto final incorrecto.
Puede seleccionar la línea desalineada, hacer clic en un pinzamiento y, a
continuación, hacer clic para especificar la ubicación correcta.

37
Por defecto, al hacer clic en un pinzamiento, AutoCAD cambia
automáticamente al modo **ESTIRA**, como se indica en la ventana de
comandos. Si desea examinar otros métodos de edición de objetos con
pinzamientos, pulse Intro o la barra espaciadora para recorrer cíclicamente
otros modos de edición. Algunos usuarios realizan la mayoría de las
operaciones de edición mediante pinzamientos.

38
Bloques
Inserte símbolos y detalles en los dibujos desde fuentes comerciales en línea o
desde sus propios diseños.
En AutoCAD, un bloque es una recopilación de objetos que se combinan para
formar un único objeto guardado. A continuación se presentan algunos
ejemplos de bloques con distintas escalas.
Algunos de estos bloques son representaciones realistas de objetos, algunos
son símbolos y uno de ellos es un título de bloque arquitectónico para un
dibujo de tamaño D. En el ejemplo siguiente, un archivo de dibujo se inserta
como bloque en el dibujo actual, lo que proporciona un vista detallada.
Nota: Al insertar un dibujo como bloque, se proporciona una referencia
estática para el archivo de dibujo especificado. Para una referencia que se
actualiza automáticamente, puede asociar el dibujo a la paleta Referencias
externas (comando REFX).
Insertar un bloque
Normalmente, cada uno de estos bloques es un archivo de dibujo, quizás
guardados en una carpeta con archivos de dibujo similares. Cuando se necesita
insertar uno en el archivo de dibujo actual, utilice el comando INSERT (o
escriba I en la ventana de comandos).

39
La primera vez que inserte el dibujo como bloque, haga clic en Examinar para
localizar el archivo de dibujo. Asegúrese de organizar los bloques en carpetas
fáciles de organizar.
Una vez insertado, la definición de bloque se almacena en el dibujo actual. A
partir de entonces, puede elegir desde la lista desplegable de Nombre sin
necesidad de hacer clic en el botón Examinar.
Consejo: Por lo general, la configuración por defecto del cuadro de diálogo
Insertar es aceptable. Después de elegir el nombre de bloque, haga clic en
Aceptar y, a continuación, especifique su ubicación en el dibujo. Puede girarlo
posteriormente, si es necesario.
Observe que al insertar un bloque, este se enlaza al cursor en el punto
indicado. Una vez insertado, puede seleccionar el bloque; aparece un
pinzamiento. Esta ubicación se denomina punto de inserción.
Por defecto, el punto de inserción es el punto de origen (0,0) del dibujo
original.
Crear una definición de bloque
En lugar de crear un archivo de dibujo que se inserta como bloque, es posible
que desee crear una definición de bloque directamente en el dibujo actual.
Utilice este método si no desea insertar el bloque en ningún otro dibujo. En
ese caso, utilice el comando BLOQUE para crear la definición de bloque.

40
Por ejemplo, esta es la forma en que se puede crear un módulo para un diseño
de cubículo.
1. Cree los objetos del bloque.
2. Inicie el comando BLOQUE.
3. Escriba un nombre para el bloque, en este caso, Quad-Cube.
4. Seleccione los objetos que ha creado para el bloque (haga clic en 1 y
2).
5. Especifique el punto de inserción del bloque.
Puede introducir la información de los pasos 3, 4 y 5 en el cuadro de diálogo
Definición de bloque en cualquier orden.
Después de crear la definición de bloque, puede insertar, copiar y girar el
bloque según sea necesario.
Recuerde que puede descomponer el bloque en sus objetos componentes si es
necesario para realizar cambios. En la siguiente ilustración, el cubículo de la
derecha se ha descompuesto y modificado.

41
En este ejemplo, probablemente crearía una o dos nuevas definiciones de
bloque desde los objetos descompuestos y modificados.
Nota: Puede crear definiciones de bloque que incluyan uno o más atributos
que almacenen o muestren información. El comando que utilizaría es ATRDEF.
Normalmente, los atributos incluyen datos como, por ejemplo, el número de
pieza, el nombre, el coste y la fecha. Puede exportar la información de
atributos de bloque a una tabla o a un archivo externo.
Recomendaciones
Existen diferentes esquemas para guardar y recuperar las definiciones de
bloque.
 Puede crear un archivo de dibujo para cada bloque que vaya a utilizar.
Guarde estos archivos de dibujo en las carpetas, cada uno de los cuales
contendrá una familia de archivos de dibujo relacionados.
 Puede incluir las definiciones de bloque de los bloques de título y los
símbolos comunes en los archivos de plantilla de dibujo para que estén
disponibles inmediatamente al iniciar un nuevo dibujo.
 Puede crear varios archivos de dibujo, lo que a veces se denomina dibujo
de biblioteca de bloques. Cada uno de estos dibujos contiene una familia
de definiciones de bloque relacionadas. Al insertar un dibujo de biblioteca
de bloques en el dibujo actual, todos los bloques definidos en ese dibujo
pasan a estar disponibles.
Consejo: Con el acceso en línea, puede descargar archivos de dibujo de
AutoCAD en los sitios web de proveedores y distribuidores comerciales. Esto
permite ahorrar tiempo, pero asegúrese siempre de que estén dibujados
correctamente y a escala. Autodesk Seek (http://seek.autodesk.com/) permite
acceder con comodidad a las bibliotecas de modelado de información de
construcción (BIM, por sus siglas en inglés).

42
Presentaciones
Muestre una o más vistas a escala del diseño en un plano de dibujo de tamaño
estándar denominado presentación.
Después de crear un modelo a tamaño completo, cambie a una presentación
de espacio papel, donde puede crear vistas a escala del modelo, además de
añadir Notas, etiquetas y cotas. También puede especificar diferentes tipos y
grosores de línea.
El espacio modelo y el espacio papel
Como sabe, se creará la geometría del modelo en el espacio modelo.
Originalmente, este era el único espacio disponible en AutoCAD. Como
resultado, las Notas, las etiquetas, las cotas, y el marco de dibujo y el cuadro
de rotulación también se creaban en el espacio modelo.
Tras la introducción del espacio papel, puede hacer clic en una ficha de
presentación para acceder a un espacio diseñado específicamente para la
presentación y la escala. En la siguiente ilustración, el espacio papel está
activo. Actualmente solo hay dos objetos en el espacio papel: un marco de
dibujo y una única ventana gráfica de presentación, que muestra las vistas
guardadas del espacio modelo.
El trabajo con las ventanas gráficas de presentación se describe con más
detalle más adelante en este tema.
Cuatro métodos para aplicar escala
Existen cuatro métodos diferentes de AutoCAD que se utiliza para ajustar la
escala de vistas, Notas, etiquetas y cotas. Cada método tiene sus ventajas en
función de cómo se vaya a utilizar el dibujo. A continuación se ofrece un breve
resumen de cada uno de los métodos siguientes:
 El método original. Se crea la geometría, se aNota: y se imprime desde el
espacio modelo. Se ajusta la escala de las cotas, las Notas y las etiquetas

43
en orden inverso. Puede definir la escala de la cota a la inversa de la escala
de trazado. Con este método, la aplicación escala requiere algunas
operaciones matemáticas. Por ejemplo, una escala utilizada
frecuentemente en arquitectura es 1/4" = 1'-0", es decir, una escala de
1:48. Si se va a imprimir una Nota: con una altura de ¼", esta debe crearse
con una tamaño 48 veces más grande o con una altura de 12" en el espacio
modelo. El mismo factor de escala se aplica también a la cota; un marco de
dibujo ARCH D con esa escala tiene una longitud de 144 pies. Cuando el
dibujo se imprime como un plano de tamaño D, se reduce la escala de
todos los elementos al tamaño correcto.
Nota: Muchos de los dibujos de AutoCAD se han creado con este método
y muchas empresas aún lo utilizan. Una vez que todo está definido, el
método funciona correctamente para los dibujos 2D con vistas únicas y
detalles insertados.
 El método de presentación. Se crea la geometría y se anota en el espacio
modelo, y se imprime desde la presentación. Establezca la escala de cota a
0; se ajusta automáticamente la escala de las cotas.
 El método anotativo. Se crea la geometría en el espacio modelo, se crean
las etiquetas, las Notas y las cotas anotativas (utilizando un estilo anotativo
especial) en espacio modelo de la presentación y se imprime desde la
presentación. Los objetos anotativos se muestran solo en las ventanas
gráficas de presentación que comparten la misma escala. La escala de cota
se establece automáticamente en 0 y se ajusta automáticamente la escala
de todos los objetos anotativos.
 El método transespacial. Se crea la geometría en el espacio modelo, se
crean anotaciones en el espacio papel con una escala de cota establecida
en 1 y se imprime desde la presentación. Este es sin duda el método más
directo y sencillo, y es el que se utiliza en este manual.
Solicite información a otros usuarios de AutoCAD de su disciplina acerca de
estos cuatro métodos y pregunte por qué eligen el método que utilizan.
Especificar el tamaño de papel de una presentación
Lo primero que debe hacer cuando se accede a una ficha de presentación es
hacer clic con el botón derecho en la ficha y cambiar el nombre a algo más
específico que Presentación 1. En una presentación de tamaño D, ARCH D o
ANSI D pueden resultar buenas opciones.
A continuación, abra el Administrador de configuraciones de página para
cambiar el tamaño del papel que se muestra en la ficha de presentación.

44
Nota: Tal vez se pregunte por qué hay dos entradas en la lista para cada
tamaño de hoja. Esto es debido a que algunas impresoras y trazadores no
reconocen la configuración de orientación del dibujo.

Ventanas gráficas de presentación
Una ventana gráfica de presentación es un objeto que se crea en el espacio
papel para mostrar una vista a escala del espacio modelo. Se puede considerar
como un monitor de un circuito cerrado de televisión que muestra parte del
espacio modelo. En la ilustración, el espacio modelo está activo y se puede
acceder a este desde la ventana gráfica actual de la presentación.
En una presentación, si el espacio modelo está activo, puede aplicar el
encuadre y el zoom, y hacer todo lo demás como si se estuviera en la ficha
Modelo.
Importante: Puede alternar entre el espacio papel y el espacio modelo
haciendo doble clic dentro y fuera de la ventana gráfica de presentación.
A continuación se muestra un ejemplo de cómo se podría utilizar el espacio
papel. En las siguientes ilustraciones, ha creado un diseño de la cubierta de un
patio trasero en el espacio modelo y ahora desea presentar e imprimir este
desde una ficha de presentación.
La vista de la ventana gráfica de presentación aún no se ha establecido en la
escala correcta.
Nota: Puede utilizar el comando VMULT (crear vistas) para crear otras
ventanas gráficas de presentación en el espacio papel. Con varias ventanas
gráficas de presentación, puede abrir varias vistas del espacio modelo.
Ajuste de escala de las vistas y anotaciones de otros
espacios sin cortes
A continuación se indican los pasos que puede seguir si se utiliza el método
transespacial para realizar anotaciones en el dibujo:
Haga clic en la ficha de presentación. Si ha iniciado el dibujo con su propio
archivo de plantilla de dibujo personalizado, varias tareas ya se han

45
completado: puede que la presentación ya se haya establecido en formato D y
es posible que el cuadro de rotulación ya se haya insertado en la presentación.
Por defecto, el espacio papel está activo, por lo que debe hacer doble clic
dentro de la ventana gráfica de presentación para que el espacio modelo esté
activo. Observe que la arista de la ventana gráfica de presentación se vuelve
más gruesa como resultado de cambiar al espacio modelo.
Reduzca el zoom y aplique un encuadre para centrar la vista del espacio
modelo. Sin embargo, la vista mostrada aún no se ha establecido en la escala
correcta.
Puede hacer doble clic fuera de la ventana gráfica de presentación para que el
espacio papel esté de nuevo activo.
Abra la paleta Propiedades y, a continuación, haga clic para seleccionar la
arista de la ventana gráfica de presentación.
En la paleta Propiedades, especifique una escala estándar de 1/4" = 1'-0" en la
lista desplegable. Esta acción define la escala de la vista del espacio modelo de
forma precisa al dibujo de tamaño D. También puede cambiar la propiedad
Vista inmovilizada de No a Sí. Esto impide que se realicen cambios
involuntarios en la vista mostrada.
Nota: Por defecto, los trazos y los espacios en un tipo de línea no continuo
aparecen con la misma longitud, independientemente de la escala de la
ventana gráfica de presentación.
A continuación, puede mover la ventana gráfica de presentación un poco y
ajustar sus aristas mediante pinzamientos.
Puede crear notas, etiquetas y cotas directamente en el espacio papel. No
aparecen automáticamente con el tamaño correcto.
Puede desactivar la capa en la que ha creado el objeto de ventana gráfica de
presentación. Esta acción oculta las aristas de la ventana gráfica de
presentación, como se muestra a continuación.

46
Puede imprimir el dibujo.
Nota: Cuando haya terminado la acotación, se puede utilizar el comando
EXPORTARPRESENTACION para fusionar todo lo que se encuentre en el espacio
papel y el espacio modelo en el espacio modelo de un archivo de dibujo
independiente. Esta operación crea un archivo de dibujo que se ajusta al
método original de creación de la anotación del modelo y de todas las
anotaciones del espacio modelo.

47
Notas y etiquetas
Cree Notas, etiquetas, referencias numéricas y llamadas. Guarde y restablezca
los parámetros de estilo por nombre.
Puede crear Notas generales mediante el comando TEXTOM (o escriba MT en
la ventana de comandos), que hace referencia a texto de líneas múltiples. La
herramienta de texto de líneas múltiples está disponible en el grupo
Anotación.
Tras iniciar el comando TEXTOM, se le pedirá que cree un "cuadro de texto"
haciendo clic dos veces en diagonal.
El tamaño exacto del cuadro de texto no es muy Importante: . Una vez que se
ha especificado el cuadro de texto se muestra el editor in situ, donde se puede
cambiar fácilmente la longitud y la anchura de la Nota: antes, durante y
después de escribir el texto.
Todos los controles habituales están disponibles en el editor in situ, incluidas
las tabulaciones, las sangrías y las columnas. Observe también que, al iniciar el
comando TEXTOM, la cinta de opciones cambia temporalmente, mostrando
numerosas opciones, como el estilo de texto, las columnas, la comprobación
de ortografía, etc.
 Para salir del editor de texto después de escribir el texto, haga clic en
cualquier lugar fuera de este.
 Para editar una Nota, haga doble clic en ella para abrir el editor de texto.
Consejo: Puede utilizar la paleta Propiedades para controlar el estilo de texto
que se utiliza para uno o varios objetos de texto de líneas múltiples. Por
ejemplo, después de seleccionar cinco Notas que utilizan diferentes estilos,
haga clic en la columna Estilo y seleccione un estilo de la lista.

48

Crear un estilo de texto
Al igual que otros elementos de anotación, el texto de líneas múltiples
proporciona una gran cantidad de parámetros. Una vez guardados estos
parámetros como un estilo de texto mediante el comando ESTILO, puede
acceder a los estilos de texto haciendo clic en la flecha de la lista desplegable
del grupo Anotación. El estilo de texto actual se muestra en la parte superior
de la lista desplegable.
Para crear un nuevo estilo de texto, haga clic en el control Estilo de texto,
como se muestra.
Al crear un estilo de texto nuevo, debe darle un nombre y, a continuación,
seleccionar un tipo de letra y su estilo. El orden en el que se debe hacer clic en
los botones se muestra a continuación:

49
Consejo: Guarde los estilos de texto nuevos o modificados en los archivos de
plantilla de dibujo. Esto le permite ahorrar tiempo, ya que estarán disponibles
en todos los dibujos nuevos.
Directrices múltiples
En AutoCAD, los objetos de directriz múltiple se utilizan para crear texto con
líneas de directriz, como etiquetas generales, etiquetas de referencia,
referencias numéricas y llamadas.
Crear una directriz múltiple
Para crear una directriz múltiple, utilice el comando DIRECTRIZM (o escriba
MLD en la ventana de comandos). Haga clic en la herramienta de directriz
múltiple del grupo Anotación. Siga las solicitudes y opciones de la ventana de
comandos.
Después de crear una directriz múltiple, selecciónela y, a continuación,
modifíquela fácilmente mediante sus pinzamientos.
Los menús de pinzamientos aparecen cuando se sitúa el cursor sobre el
pinzamiento de directriz y de extremo de cota. En estos menús, puede añadir
segmentos de directriz o directrices adicionales a la directriz múltiple.
Puede editar el texto de una directriz múltiple. Para ello, haga doble clic en él.
Crear un estilo de directriz múltiple
Puede crear sus propios estilos de directriz múltiple desde la lista desplegable
del grupo Anotación o introduciendo ESTILDIRECTRIZM en la ventana de
comandos.

50
Por ejemplo, para crear un estilo de tipo "llamada de detalle", inicie el
comando ESTILDIRECTRIZM. En el Administrador de estilos de directriz
múltiple, haga clic en Nuevo y elija un nombre descriptivo para el nuevo estilo
de directriz múltiple. Haga clic en la ficha Contenido, y seleccione Bloque y, a
continuación, Llamada de detalle, como se muestra.
Nota: Al igual que con los estilos de texto, después de crear uno o varios
estilos de directriz múltiple, guárdelos en los archivos de plantilla de dibujo.

51
Cotas
Cree varios tipos de cota y guarde la configuración de cota por nombre.
A continuación se muestra un ejemplo de varios tipos de cota con un estilo de
cota arquitectónico con unidades en sistema imperial.
Cotas lineales
Puede crear cotas horizontales y verticales con el comando ACOLINEAL (todos
los comandos de cota comienzan con un prefijo de cota). Observe que el botón
es una lista desplegable que incluye los comandos de cota más conocidos.
La siguiente ilustración muestra un método para el uso del comando
ACOLINEAL. Después de iniciar el comando, pulse Intro o la barra espaciadora,
seleccione la línea (1) y, a continuación, haga clic en la ubicación de la línea de
cota (2).
Para la cota 8'-0" siguiente, se puede utilizar el otro método. Inicie el comando
ACOLINEAL, haga clic en dos puntos (1 y 2) y, a continuación, en la ubicación de
la línea de cota (3).

52
Utilice el comando ACOLINEAL para crear cotas horizontales y verticales, y el
comando ACOALINEADA para crear cotas que sean paralelas a un objeto.
Consejo: Puesto que es fácil hacer referencia por accidente a la función
errónea o a parte de un objeto de cota, asegúrese de ampliar lo suficiente para
evitar confusiones.
Modificar cotas
Nada hay más rápido que los pinzamientos para realizar ajustes rápidos a las
cotas.
En este ejemplo, seleccione la cota para mostrar sus pinzamientos. A
continuación, podría hacer clic en el pinzamiento en el texto de cota y
arrastrarlo a una nueva ubicación, o podría hacer clic en uno de los
pinzamiento al final de la línea de cota y arrastrar la línea de cota.
Consejo: Si los cambios son más complicados que este, puede que lo más
rápido sea eliminar y luego volver a crear la cota.
Estilos de cota
Los estilos de cota ayudan establecer y cumplir las normas de dibujo. Hay un
gran número de variables de cota que se pueden definir con el comando
ACOESTIL para controlar casi cada matiz del aspecto y el comportamiento de
las cotas. Todos estos parámetros se almacenan en cada uno de los estilos de
cota.
El estilo de cota por defecto se denomina Standard (o ISO-25 cuando se utiliza
un archivo de plantilla de dibujo en sistema métrico por defecto). Se asigna a
todas las cotas hasta que se defina otro estilo como el estilo de cota actual.
El nombre del estilo de cota actual, en este caso, arco, también se muestra en
la lista desplegable del panel Anotación.

53
Puede crear estilos de cota que coincidan con casi cualquier norma, pero
deberá dedicar tiempo para especificarlos por completo. Por este motivo, debe
guardar todos los estilos de cota que cree en uno o varios archivos de plantilla
de dibujo.
Recomendaciones
 Cuando se guarde un estilo de cota, elija un nombre descriptivo.
 Si es necesario, póngase en contacto con el administrador de CAD sobre las
normas de estilo de cota y los archivos de plantilla de dibujo existentes.

54
Imprimir
Genere una presentación del dibujo en un trazador, una impresora o un
archivo. Guarde y restablezca los parámetros de la impresora para cada
presentación.
En un principio, los usuarios imprimían texto en impresoras y trazaban dibujos
en trazadores. Ahora se pueden realizar ambas tareas en cualquiera de estos
dispositivos. Por lo tanto, como hacen todos los usuarios, en esta guía también
se utilizan los términos imprimir y trazar indistintamente.
El comando para generar un dibujo es TRAZAR y se puede acceder a él desde la
barra de herramientas de acceso rápido.
Para mostrar todas las opciones del cuadro de diálogo Trazar, haga clic en el
botón Más opciones.
Como puede ver, hay una gran cantidad de parámetros y opciones disponibles
para su uso.
Para mayor comodidad, puede guardar y restablecer las colecciones de estos
parámetros por nombre. Estas restricciones se denominan configuraciones de
página. Con las configuraciones de página se pueden almacenar los
parámetros necesarios para diferentes impresoras, la impresión en escalas de
grises, la creación de un archivo PDF a partir de un dibujo, etc.
Crear una configuración de página
Para abrir el Administrador de configuraciones de página, haga clic con el
botón derecho en la ficha Modelo o en una ficha Presentación, y seleccione
Administrador de configuraciones de página. El comando es PREPPAGINA.
Cada ficha Presentación del dibujo pueden tener asociada una configuración
de página. Esto resulta útil cuando se utiliza más de un formato o dispositivo

55
de salida, o si se dispone de varias presentaciones con diferentes tamaños de
hoja en el mismo dibujo.
Para crear una nueva configuración de página, haga clic en Nuevo y escriba el
nombre de la nueva configuración de página. El cuadro de diálogo
Configuración de página que se muestra a continuación es similar al cuadro de
diálogo Trazar. Seleccione todas las opciones y los parámetros que desee
guardar.
Cuando esté listo para trazar, solo tiene que especificar el nombre de la
configuración de página en el cuadro de diálogo Trazar para que se
restablezcan todos los parámetros de trazado. En la siguiente ilustración, el
cuadro de diálogo Trazar se ha configurado para utilizar la configuración de
página Hitchhiker, que permite generar un archivo DWF (Design Web Format)
en lugar de imprimir en un trazador.
Consejo: Puede guardar configuraciones de página en los archivos de plantilla
de dibujo o importarlos de otros archivos de dibujo.
Salida a un archivo PDF
En el siguiente ejemplo se muestra cómo crear una configuración de página
para crear archivos PDF.
En la lista desplegable Impresora/trazador, elija DWG To PDF.pc3:
A continuación, elija el tamaño y las opciones de escala que desea utilizar:
 Tamaño del papel. La orientación (vertical u horizontal) se basa en las
opciones de la lista desplegable.

56
 Área de impresión. Se puede delimitar el área que se va a trazar con estas
opciones, pero normalmente se traza todo.
 Desfase de trazado. Este valor cambia en función de la impresora, trazador
u otra salida. Pruebe a centrar el trazado o ajustar el origen, pero tenga en
cuenta que las impresoras y los trazadores presentan un margen integrado
alrededor de las aristas.
 Escala de impresión. Elija la escala de trazado en la lista desplegable. Una
escala como, por ejemplo, ¼ " = 1’-0”, está diseñada para imprimir a escala
en la ficha Modelo. En una ficha Presentación, normalmente se imprime
con una escala 1:1.
La tabla de estilos de trazado proporciona información acerca del
procesamiento de colores. Los colores que se muestran correctamente en el
monitor podrían no ser adecuados para un archivo PDF o para la impresión.
Por ejemplo, es posible que desee crear un dibujo en color, pero generar una
salida monocroma. A continuación se muestra cómo especificar una salida
monocroma:
Consejo: Revise siempre los parámetros con la opción Vista preliminar.
La ventana de vista preliminar resultante incluye una barra de herramientas
con varios controles, incluidos Trazar y Salir.
Cuando quede satisfecho con la configuración de trazado, guárdela en una
configuración de página con un nombre descriptivo como "PDF monocromo".
En adelante, cuando desee imprimir en un archivo PDF, basta con que haga clic
en Imprimir, seleccione la configuración de página PDF monocromo y haga clic
en Aceptar.
Recomendaciones
 Si desea distribuir un dibujo mediante correo electrónico, sitios FTP, sitios
web de proyectos o DVD, comprobará que los archivos DWF (Design Web
Format) son compactos y cómodos.
 Si desea compartir una imagen estática del dibujo, puede generar un
archivo PDF a partir de un archivo de dibujo.
 Si desea revisar un archivo de dibujo de AutoCAD de forma simultánea con
un usuario que se encuentre en una ubicación diferente, considere el uso
de la aplicación web y para dispositivos móviles AutoCAD WS, que se
puede descargar desde el sitio web de Autodesk de forma gratuita.

57

Es autocad 2014 3d

Más contenido relacionado

La actualidad más candente (20)

Similar a Es autocad 2014 3d (20)

Último (20)

Es autocad 2014 3d
