Exploration routing chapter_2

Enrutamiento
estático

Conceptos y protocolos de enrutamiento.
Capítulo 2

© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 1

Objetivos
Definir la función general que desempeña un router
en las redes.
Describir las redes conectadas directamente y las
distintas interfaces del router.
Analizar las redes conectadas directamente en la
tabla de enrutamiento y utilizar el protocolo CDP.
Describir las rutas estáticas con interfaces de salida.
Describir la ruta por defecto y la sumarizada.
Analizar cómo se reenvían los paquetes cuando
se usan rutas estáticas.
Identificar cómo administrar las rutas estáticas
y cómo resolver problemas relacionados con ellas.

Función general del router
Funciones de un router:
Selecciones de la mejor ruta
Reenvío de paquetes al destino

Presentación de la topología:
Tres routers serie 1800 conectados por medio de enlaces WAN
Cada router está conectado a una LAN representada por un
switch y una PC


Función general del router
Conexiones de un router para WAN
- Un router tiene un puerto DB-60 que puede admitir
5 estándares de cableado diferentes

Conexiones de un router para Ethernet
- Pueden usarse 2 tipos de conectores: directos o cruzados.
Los conectores directos se usan para conectar:
- Switch con router, switch con PC, router con servidor,
hub con PC, hub con servidor
Los conectores cruzados se usan para conectar:
- Switch con switch, PC con PC, switch con hub, hub con
hub, router con router


Interfaces
Análisis de interfaces del router
- El comando show IP router se usa para ver la tala de
enrutamiento
- El comando show interfaces se usa para mostrar el estado
de una interfaz
- El comando show IP interface brief muestra una parte de
la información de interfaz
- El comando show running-config muestra el archivo de
configuración de la RAM


Interfaces
Configuración de una interfaz Ethernet
- Por defecto, todas las interfaces seriales y Ethernet
están inhabilitadas
- Para habilitar una interfaz, use el comando no shutdown


Interfaces
Verificación de la interfaz Ethernet
- El comando show interfaces for fastEthernet 0/0
muestra el estado del puerto de Fast Ethernet
- show ip interface brief
- show running-config

Las interfaces Ethernet
participan en ARP


Interfaces
Configuración de una
interfaz serial
- Escriba el modo de configuración de interfaz
- Escriba la dirección IP y la máscara de subred
- Escriba el comando no shutdown
Ejemplo:
- R1(config)#interface serial 0/0
- R1(config-if)#ip address 172.16.2.1 255.255.255.0
- R1(config-if)#no shutdown


Interfaces
Análisis de interfaces del router
- Conexión física de una interfaz WAN
- Una conexión WAN de capa física tiene dos lados:
El equipo de terminación del circuito de datos (DCE):
es el proveedor de servicios. Las CSU/DSU se consideran
dispositivos DCE
El equipo terminal de datos (DTE): en general, el router
es el dispositivo DTE


Interfaces
Configuración de enlaces seriales en un entorno
de laboratorio
Un lado de una conexión serial debe considerarse un DCE
Esto requiere colocar una señal de temporización: use el
comando clockrate
Ejemplo:
- R1(config)#interface serial 0/0
- R1(config-if)#clockrate 64000

Las interfaces seriales necesitan una señal de temporización
para controlar las comunicaciones


Protocolo CDP y tabla de enrutamiento
Función del comando debug ip routing
Le permite ver los cambios que realiza el router cuando
incorpora o elimina rutas
Ejemplo:
- R2#debug ip routing
- Está habilitada la depuración de enrutamiento IP


Para configurar una interfaz Ethernet
Ejemplo:
- R2(config)#interface fastethernet 0/0
- R2(config-if)#ip address 172.16.1.1 255.255.255.0
- R2(config-if)#no shutdown


Cuando un router sólo tiene sus interfaces configuradas
y no hay otros protocolos de enrutamiento configurados:
- La tabla de enrutamiento contiene sólo las redes conectadas
directamente
- Solamente los dispositivos en las redes conectadas directamente
pueden alcanzarse


Verificación
de cada una
de las rutas:
El comando
ping se usa
para verificar
la conectividad
de extremo
a extremo


Función de CDP
Es una herramienta (propiedad de Cisco) de capa 2 y se usa
para reunir información acerca de otros dispositivos Cisco
conectados directamente.

Concepto de vecinos
- 2 tipos de vecinos:
Vecinos de capa 3
Vecinos de capa 2


Comandos show de CDP
El comando show cdp neighbors
- Muestra la siguiente información:
ID del dispositivo vecino
Interfaz local
Valor del tiempo de espera, en segundos
Código de capacidad del dispositivo vecino
Plataforma de hardware del vecino
ID del puerto remoto del vecino
El comando show cdp neighbors detail
- Útil para determinar si se produjo un error de configuración
de dirección IP


Inhabilitación de CDP
Para deshabilitar CDP globalmente, use el siguiente comando:
Router(config)#no cdp run


Rutas estáticas con interfaces de salida
Función de una ruta estática
Una ruta configurada manualmente que se usa para el
enrutamiento desde una red hasta una red de conexión única


Comando IP route
Para configurar una ruta estática, utilice el siguiente comando:
ip route
Ejemplo:
- Router(config)# ip route dirección_red máscara_subred
{dirección ip | interfaz de salida}


Desglose de la sintaxis de la ruta estática
ip route: comando de la ruta estática
172.16.1.0: dirección de la red de destino
255.255.255.0: máscara de subred de la red de destino
172.16.2.2: dirección IP de la interfaz 0/0/0 serial del R2,
que es el “siguiente salto” a esta red


Configuración de las rutas hacia 2 redes
remotas o más
Use los siguientes comandos para R1:
- R1(config)#ip route 192.168.1.0 255.255.255.0 172.16.2.2
- R1(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.2


Los tres principios de enrutamiento de Zinin
Principio 1: “Cada router toma decisiones de forma
independiente, sobre la base de la información que contiene
en la tabla de enrutamiento”.
Principio 2: “El hecho de que un router tenga cierta
información en su tabla de enrutamiento no significa que
los demás routers contengan la misma información”.
Principio 3: “La información de enrutamiento acerca de
una ruta que va desde una red hasta otra no proporciona
información de enrutamiento acerca de la ruta en sentido
contrario o ruta de regreso”.


A partir de los 3 principios de enrutamiento de Zinin,
¿cómo respondería lo siguiente?
- ¿Los paquetes de PC1 llegarán a su destino?
Sí, los paquetes con destino a las redes 172.16.1.0/24
y 192.168.1.0/24 llegarán a sus destinos.
- ¿Esto significa que todos los paquetes de estas redes con
destino a la red 172.16.3.0/24 llegarán a su destino?
No, porque ni el router R2 ni el R3 tienen una ruta hacia
la red 172.16.3.0/24.


Asociación a una interfaz de salida
- Búsqueda recursiva de rutas: ocurre cuando el router tiene
que realizar varias búsquedas en la tabla de enrutamiento antes
del reenvío de un paquete. Una ruta estática que reenvía todos los
paquetes a la dirección IP del siguiente salto atraviesa el proceso
que se muestra a continuación (búsqueda aislada de rutas).
Primero, el router debe hacer coincidir la dirección IP de
destino de la ruta estática con la dirección del siguiente salto.
Luego, la dirección del siguiente salto se compara con una
interfaz de salida.


Configuración de una ruta estática con una interfaz
de salida
- Las rutas estáticas configuradas con una interfaz de salida
son más eficaces debido al enrutamiento
– La tabla de enrutamiento puede resolver la interfaz de salida
en una sola búsqueda en vez de resolverla en 2
- Ejemplo de una sintaxis necesaria para configurar una ruta
estática con una interfaz de salida


Modificación de rutas estáticas
Las rutas estáticas existentes no pueden modificarse. Debe
eliminarse la ruta estática anterior mediante la colocación de
no antes de ip route
Ejemplo:
- no ip route 192.168.2.0 255.255.255.0 172.16.2.2
Una ruta estática nueva debe reescribirse en la configuración


Verificación de la configuración de rutas estáticas
- Utilice los siguientes comandos:
Paso 1: show running-config
Paso 2: verifique que la ruta estática se haya escrito correctamente
Paso 3: show ip route
Paso 4: verifique que la ruta se haya configurado en la tabla
de enrutamiento
Paso 5: ejecute el comando ping para verificar que los paquetes
puedan llegar al destino y que la ruta de regreso funcione

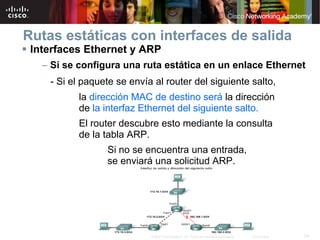

Interfaces Ethernet y ARP
– Si se configura una ruta estática en un enlace Ethernet
- Si el paquete se envía al router del siguiente salto,
la dirección MAC de destino será la dirección
de la interfaz Ethernet del siguiente salto.
El router descubre esto mediante la consulta
de la tabla ARP.
Si no se encuentra una entrada,
se enviará una solicitud ARP.


Ruta por defecto y sumarizada
El resumen de rutas reduce el tamaño de la tabla
de enrutamiento.
La sumarización de ruta es el proceso de
combinación de una cantidad de rutas estáticas en
una sola ruta estática.


Configuración de una ruta sumarizada
Paso 1: elimine la ruta estática actual
Paso 2: configure la ruta estática sumarizada
Paso 3: verifique la ruta estática nueva


Rutas estáticas por defecto
Ésta es una ruta que coincidirá con todos los paquetes.
Los routers de conexión única que tienen una cantidad de rutas
estáticas con la misma interfaz de salida son buenos candidatos
para una ruta por defecto.
- Al igual que la sumarización de ruta, esto ayudará a reducir
el tamaño de la tabla de enrutamiento.

Configuración de una ruta estática por defecto
Es similar a configurar una ruta estática. Excepto que la
dirección IP de destino y la máscara de subred son todos ceros.
Ejemplo:
- Router(config)#ip route 0.0.0.0 0.0.0.0 [interfaz de salida |
dirección ip]


Rutas estáticas y máscaras de subred
El proceso de búsqueda de la tabla de enrutamiento usará la
concordancia más específica cuando compare la dirección IP
de destino y la máscara de subred.

Rutas estáticas por defecto y máscaras de subred
Como la máscara de subred usada en la ruta estática por
defecto es 0.0.0.0, todos los paquetes coincidirán.


Rutas estáticas y reenvío de paquetes
Reenvío de paquetes
con rutas estáticas
(recuerde los 3 principios
de enrutamiento de Zinin)
Router 1
El paquete llega a la
interfaz Fastethernet 0/0
del R1
El R1 no tiene una ruta
hacia la red de destino,
192.168.2.0/24
El R1 usa la ruta
estática por defecto


Reenvío de paquetes con rutas estáticas (recuerde
los 3 principios de enrutamiento de Zinin)
Router 2
El paquete llega a la interfaz serial 0/0/0 en el R2
El R2 tiene una ruta estática hacia 192.168.2.0/24 a través
de Serial0/0/1


Reenvío de paquetes con rutas estáticas (recuerde
los 3 principios de enrutamiento de Zinin)
Router 3
El paquete llega a la interfaz serial 0/0/1 en el R3
El R3 tiene una ruta conectada con 192.168.2.0/24 a través
de Fastethernet 0/1


Resolución de problemas causados por la falta de
una ruta
Las herramientas que pueden usarse para aislar los
problemas de enrutamiento incluyen:
- Ping: prueba la conectividad de extremo a extremo
- Traceroute: detecta todos los saltos (routers) a lo largo del
camino entre dos puntos
- Show IP route: muestra la tabla de enrutamiento y asegura
el proceso de reenvío
- Show ip interface brief: muestra el estado de las interfaces
del router
- Show cdp neighbors detail: recopila información de
configuración de los vecinos conectados directamente


Resolución de la ruta que falta
Encontrar una ruta que falta o está mal configurada
requiere el uso metódico de las herramientas
adecuadas
- Comience con PING. Si ping no funciona, use traceroute
para determinar a dónde no llegan los paquetes

Ejecute show IP route para analizar la tabla de
enrutamiento
- Si hay un problema con una ruta estática mal configurada,
elimine la ruta estática y luego vuelva a configurar la ruta
estática nueva


Resumen
Routers
- Funcionan en la capa 3
- Las funciones incluyen la selección de la mejor ruta y el reenvío
de paquetes
Conexión de redes
WAN
Los cables seriales se conectan a los puertos seriales del router
En el entorno de laboratorio, debe configurarse la frecuencia
de reloj para DCE
LAN
Los cables de conexión directa o cruzada se utilizan para
conectar al puerto fastethernet. (El tipo de cable dependerá
de los dispositivos que se vayan a conectar)
Cisco Discovery Protocol
Un protocolo privado de capa 2
Se usa para detectar información acerca de los dispositivos Cisco
conectados en forma directa

Resumen
Rutas estáticas
- Éstas son rutas configuradas manualmente que especifican cómo llegará
el router a un punto determinado por medio de una ruta determinada.
Rutas estáticas sumarizadas
- Son varias rutas estáticas que han sido resumidas en una sola ruta
estática.
Ruta por defecto
- Es la ruta que usan los paquetes si no encuentran otra coincidencia
posible para su destino en la tabla de enrutamiento.
Reenvío de paquetes cuando se usa la ruta estática
- Los tres principios de enrutamiento de Zinin describen cómo se
reenvían los paquetes.
La resolución de problemas de rutas estáticas puede requerir alguno
de los siguientes comandos:
- Ping
- Traceroute
- Show IP route
- Show ip interface brief
- Show cdp neighbors detail 42
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public

Exploration routing chapter_2

Más contenido relacionado

La actualidad más candente (19)

Similar a Exploration routing chapter_2 (20)

Más de Edgar Benavente (20)

Exploration routing chapter_2
