RIP
Clase 10
Tema 1
RIP versión 1
miércoles, 16 de septiembre de 2020 7:36 a.m. Transparencia N° 1

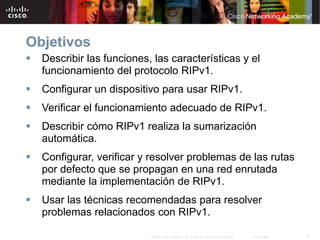

Objetivos
 Describir las funciones, las características y el
funcionamiento del protocolo RIPv1.
 Configurar un dispositivo para usar RIPv1.
 Verificar el funcionamiento adecuado de RIPv1.
 Describir cómo RIPv1 realiza la sumarización
automática.
 Configurar, verificar y resolver problemas de las rutas
por defecto que se propagan en una red enrutada
mediante la implementación de RIPv1.
 Usar las técnicas recomendadas para resolver
problemas relacionados con RIPv1.

RIPv1
 Características de RIPv1
- Un protocolo de enrutamiento de vector de
distancia (DV) classful.
- Métrica = conteo de saltos.
- Las rutas con un conteo de saltos superior
a 15 no se pueden alcanzar.
- Se envía un broadcast de las actualizaciones
cada 30 segundos.

RIPv1

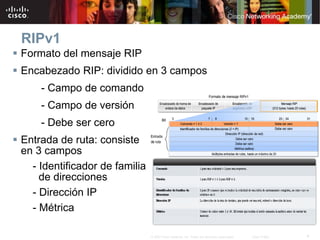

 Formato del mensaje RIP
 Encabezado RIP: dividido en 3 campos
- Campo de comando
- Campo de versión
- Debe ser cero
 Entrada de ruta: consiste
en 3 campos
- Identificador de familia
de direcciones
- Dirección IP
- Métrica

RIPv1
 Funcionamiento de RIP
– RIP usa 2 tipos de mensajes:
 Mensaje de solicitud
- Cada interfaz habilitada con RIP lo envía
en el inicio.
- Solicita a todos los vecinos con RIP
habilitado que envíen la tabla de
enrutamiento.
 Mensaje de respuesta
- Mensaje enviado al router solicitante con
la tabla de enrutamiento.

RIPv1
 Las direcciones IP inicialmente
se dividieron en clases:
- Clase A
- Clase B
- Clase C
 RIP es un protocolo de
enrutamiento classful.
- No envía las máscaras
de subred durante las
actualizaciones de
enrutamiento.

RIPv1

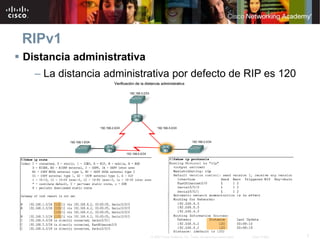

 Distancia administrativa
– La distancia administrativa por defecto de RIP es 120

Configuración básica de RIPv1
 Una topología típica adecuada
para RIPv1 incluye:
- Configuración de tres
routers
- Ninguna PC conectada
a las LAN
- Uso de 5 subredes IP
diferentes

 Comando router rip
– Para habilitar RIP, escriba:
- Router rip en el indicador de configuración global
- El indicador será similar a R1(config-router)#

 Especificación de redes
– Use el comando network para:
- Habilitar RIP en todas
las interfaces que
pertenecen a esta red
- Publicar esta red en
las actualizaciones
de RIP que se envían
a otros routers cada
30 segundos

Verificación y resolución de problemas
 Show ip route
 Para verificar y resolver
problemas de enrutamiento:
- Use los siguientes comandos:
- show ip route
- show ip protocols
- debug ip rip

 El comando show
ip protocols
- Muestra el
protocolo de
enrutamiento
configurado
en el router

 El comando Debug ip rip
- Muestra las actualizaciones de enrutamiento RIP
a medida que ocurren

 El comando Passive interface
- Evita que un router envíe actualizaciones a través
de una interfaz
- Por ejemplo:
Router(config-router)#passive-interface interface-type interface-number

 Interfaces pasivas

Sumarización automática
Topología modificada
 La situación original se ha modificado de manera que:
Se usen tres redes classful:
172.30.0.0/16
192.168.4.0/24
192.168.5.0/24
La red 172.30.0.0/16 se subdivide
en tres subredes:
172.30.1.0/24
172.30.2.0/24
172.30.3.0/24
Los siguientes dispositivos son
parte de la dirección de red classful
172.30.0.0/16:
Todas las interfaces en R1
S0/0/0 y Fa0/0 en R2.

 Detalles de configuración
- Para quitar el proceso
de enrutamiento RIP,
use el siguiente comando:
No router rip
- Para verificar la
configuración, use el
siguiente comando:
Show run

 Routers de borde
– RIP resume automáticamente las redes classful
– Los routers de borde resumen las subredes RIP
desde una red principal hasta otra

Procesamiento de actualizaciones de RIP
 Dos reglas controlan las actualizaciones RIPv1:
- Si una actualización de enrutamiento
y la interfaz que la recibe pertenecen
a la misma red...
La máscara de subred de la
interfaz se aplica a la red en
la actualización de enrutamiento.
- Si una actualización de enrutamiento
y la interfaz que la recibe pertenecen
a una red diferente...
La máscara de subred classful
de la red se aplica a la red en la
actualización de enrutamiento.

 Envío de actualizaciones de RIP
– RIP usa la sumarización automática
para reducir el tamaño de
una tabla de enrutamiento

 Ventajas de la sumarización automática:
- Se reduce el tamaño
de las actualizaciones
de enrutamiento
- Las rutas únicas se
usan para representar
varias rutas, y esto
genera las búsquedas
más rápidas en la
tabla de enrutamiento

 Desventaja de la sumarización automática:
- No soporta las redes no contiguas

 Las topologías no contiguas
no convergen con RIPv1.
 Un router sólo publica
las direcciones de redes
principales a través de
las interfaces que no
pertenecen a la ruta
publicada.

RIPv1 y ruta por defecto
 Topología modificada: Situación C
 Rutas por defecto
Los paquetes que no se definan específicamente en la
tabla de enrutamiento irán a la interfaz determinada de
la ruta por defecto.
Ejemplo: los routers clientes usan las rutas por
defecto para conectarse a un router ISP.
El comando usado para configurar una ruta por
defecto es:
ip route 0.0.0.0 0.0.0.0 s0/0/1

 Propagación de la ruta por defecto en RIPv1
 Comando
Default-information originate- Este comando se usa para
especificar que el router va a originar información por defecto
mediante la propagación de la ruta estática por defecto en la
actualización RIP.

Resumen
 Las características de RIP incluyen:
Protocolo de enrutamiento de vector de distancia
classful
La métrica es el conteo de saltos
No soporta VLSM ni las subredes no contiguas
Se actualiza cada 30 segundos
 Los mensajes RIP se encapsulan en un segmento
UDP con los puertos de origen y de destino
establecidos en 520.

Resumen: comandos utilizados por RIP
Comando Función del comando
Rtr(config)#router rip Habilita el proceso de enrutamiento del protocolo RIP.
Rtr(config-router)#network Asocia una red con un proceso de enrutamiento RIP.
Rtr#debug ip rip
Usado para ver el tiempo real en las actualizaciones
de enrutamiento RIP.
Rtr(config-router)#passive-interface fa0/0 Evita que las actualizaciones RIP salgan de una interfaz.
Rtr(config-router)#default-information originate Usado por RIP para propagar las rutas por defecto.
Rtr#show ip protocols Usado para mostrar los temporizadores que utiliza RIP.

RIP
Clase 10
Tema 2
RIP versión 2
miércoles, 16 de septiembre de 2020 7:37 a.m. Transparencia N° 29

Objetivos
 Detectar y describir las limitaciones de RIPv1.
 Aplicar los comandos de configuración básica del
protocolo de información de enrutamiento versión 2
(RIPv2) y evaluar las actualizaciones de enrutamiento
classless RIPv2.
 Analizar el resultado del router para ver si RIPv2
proporciona soporte para VLSM y CIDR.
 Identificar los comandos de verificación RIPv2 y los
problemas de RIPv2 comunes.
 Configurar, verificar y resolver problemas de RIPv2
en laboratorios prácticos.

Introducción
 Tema principal del capítulo
- Diferencia entre RIPv1 y RIPv2
 RIPv1
- Protocolo de enrutamiento de vector de distancia classful
- No proporciona soporte para subredes no contiguas
- No proporciona soporte para VLSM
- No envía las máscaras de subred durante las actualizaciones
de enrutamiento
- Se envían las actualizaciones de enrutamiento por medio
de broadcasts
 RIPv2
- Protocolo de enrutamiento de vector de distancia classless
que es una mejora de las funciones de RIPv1
- Se incluye la próxima dirección de salto en las actualizaciones
- Las actualizaciones de enrutamiento se envían por medio
de multicast
- El uso de autenticación es opcional

Introducción
 Similitudes entre RIPv1 y RIPv2
- Uso de temporizadores para evitar bucles de enrutamiento
- Uso de horizonte dividido u horizonte dividido con
actualización inversa
- Uso de updates disparados
- Número máximo de saltos: 15

Limitaciones de RIPv1
 Topología de laboratorio
 Situación:
 Configuración de 3 routers
 La topología es no contigua
 Hay una ruta de resumen estática
 La información de la ruta estática
puede inyectarse en las actualizaciones
de las tablas de enrutamiento
mediante la redistribución
 Los routers 1 y 3 contienen
redes VLSM

 Continuación de la situación
 VLSM
- Recuerde que esto es la división
en subredes de la subred
 Las direcciones IP privadas
están en los enlaces de LAN
 Las direcciones IP públicas
se utilizan en enlaces WAN
 Interfaces loopback:
- Éstas son interfaces
virtuales a las que se les
puede hacer ping y que se
pueden agregar a la tabla
de enrutamiento

 Interfaces nulas
 Éstas son interfaces virtuales que no necesitan ser
creadas o configuradas
- Se descarta el tráfico enviado a una interfaz nula
- Las interfaces nulas no envían ni reciben tráfico
 Rutas estáticas e interfaces nulas
 Las interfaces nulas servirán como interfaz de salida para
la ruta estática
- Ejemplo de configuración de una ruta de superred
estática con una interfaz nula
- R2(config)#ip route 192.168.0.0 255.255.0.0 Null0

 Redistribución de ruta
- El comando de redistribución es una forma de difundir
una ruta estática de un router a otro mediante un
protocolo de enrutamiento
- Ejemplo:
R2(config-router)#redistribute static

 Verificación y prueba de la conectividad
Utilice los siguientes comandos:
 show ip interfaces brief
 ping
 traceroute

 RIPv1: protocolo de enrutamiento classful
- Las máscaras de subred no se envían durante
las actualizaciones
- Resume redes en límites de red principales
- Si la red es no contigua y está
configurada con RIPv1, no
se logrará la convergencia

 Análisis de las tablas
de enrutamiento
- Para examinar los contenidos
de las actualizaciones de
enrutamiento, utilice el
comando debug ip rip
- Si RIPv1 está configurado,
las máscaras de subred
no se incluirán en la
dirección de red

 RIPv1 no proporciona soporte
para VLSM
Motivo: RIPv1 no envía
máscaras de subred en
las actualizaciones de
enrutamiento
 RIPv1 resume rutas
en límites classful
o utiliza la máscara
de subred de la interfaz
saliente para determinar
qué subredes publicar

 No admite CIDR
 En el diagrama R2, no se
incluirá la ruta estática de
esta actualización
Motivo: los protocolos de
enrutamiento classful no
proporcionan soporte para
rutas CIDR resumidas con
una máscara más pequeña
que la máscara de subred
classful

Configuración de RIPv2
 Comparación entre formatos de mensajes
de RIPv1 y RIPv2
- El formato de mensajes de RIPv2 es similar al de RIPv1,
pero tiene 2 extensiones:
 La primera extensión es el campo de la máscara de subred
 La segunda es la adición de la dirección del siguiente salto

 Habilitación y verificación de RIPv2
 Configuración de RIP en un router Cisco
Por defecto, está ejecutando RIPv1

 Configuración de RIPv2 en un
router Cisco
- Requiere el uso de un
comando version 2
- RIPv2 ignora las
actualizaciones de RIPv1
 Para verificar que
RIPv2 esté configurado,
utilice el comando
show ip protocols

 Sumarización automática y RIPv2
 RIPv2 resumirá automáticamente
las rutas en los límites de red
principales y también puede
resumir rutas con una máscara
de subred más pequeña
que la máscara de subred
classful

 Inhabilitación de sumarización
automática en RIPv2
 Para deshabilitar la
sumarización automática,
ejecute el comando
no auto-summary

 Verificación de las actualizaciones de RIPv2
 Cuando utiliza RIPv2 con la sumarización automática
desactivada
Cada subred (y cada máscara) tiene sus propias
entradas, junto con la interfaz de salida y la dirección
del siguiente salto, para alcanzar la subred.
 Para verificar la información que envía RIPv2, utilice el
comando debug ip rip

VLSM y CIDR
 RIPv2 y VLSM
 Redes que utilizan un esquema
de direccionamiento IP VLSM
Utilice protocolos de
enrutamiento classless
(p. ej., RIPv2) para difundir
direcciones de red y sus
máscaras de subred

VLSM y CIDR
 CIDR utiliza la creación de superredes
La creación de superredes es un grupo de redes
classful contiguas que se considera como una
red única.

VLSM y CIDR
 Para verificar que
las superredes se
envían y se reciben,
utilice los siguientes
comandos:
- Show ip route
- Debug ip rip

de RIPv2
 Pasos básicos para la resolución de problemas
- Verifique el estado de todos los enlaces
- Verifique el cableado
- Verifique la dirección IP y la configuración de la máscara
de subred
- Quite los comandos de configuración innecesarios
 Comandos utilizados para verificar el funcionamiento correcto
de RIPv2:
– Show ip interfaces brief
– Show ip protocols
– Debug ip rip
– Show ip route

de RIPv2
 Problemas comunes de RIPv2
 Cuando resuelva problemas de RIPv2, analice lo siguiente:
 Versión:
Asegúrese de estar utilizando la versión 2
 Sentencias de red:
Las sentencias de red pueden estar mal escritas
o pueden faltar
 Sumarización automática:
Si no son necesarias las rutas resumidas,
deshabilite la sumarización automática

de RIPv2
 Razones por las que es conveniente autenticar la información de
enrutamiento:
- Previene la posibilidad de aceptar actualizaciones de enrutamiento
no válidas
- Los contenidos de las actualizaciones de enrutamiento están
encriptados
 Tipos de protocolos de enrutamiento que pueden utilizar la autenticación:
- RIPv2
- EIGRP
- OSPF
- IS-IS
- BGP

Resumen
Protocolo de
enrutamiento
Vector
de distancia
Protocolo de
enrutamiento
classless
Uso de
Hold-Down
Timers
Uso de horizonte
dividido u horizonte
dividido con
envenenamiento
en reversa
Número
máximo
de saltos
= 15
Sumarización
automática
Soporte
para
CIDR
Soporte
para
VLSM
Utiliza
autenticación
RIPv1 Sí No Sí Sí Sí Sí No No No
RIPv2 Sí Sí Sí Sí Sí Sí Sí Sí Sí

Clase 10 RIP

Más contenido relacionado

La actualidad más candente (19)

Similar a Clase 10 RIP (20)

Más de José Ricardo Tillero Giménez (20)

Último (20)

Clase 10 RIP
