G.050.pdf

NORMA TECNICA DE EDIFICACION
G.050 SEGURIDAD DURANTE LA
CONSTRUCCION
https://waltervillavicencio.com

INDICE
1. GENERALIDADES.
2. OBJETO.
3. REFERENCIAS NORMATIVAS.
4. CAMPO DE APLICACIÓN.
5. CUMPLIMIENTO DE LA NORMA.
6. GLOSARIO.
7. REQUISITOS DEL LUGAR DE TRABAJO
8. COMITÉ TÉCNICO DE SEGURIDAD Y SALUD
9. PLAN DE SEGURIDAD Y SALUD EN EL TRABAJO
10. INVESTIGACIÓN Y REPORTE DE ACCIDENTES Y ENFERMEDADES
OCUPACIONALES
11. ESTADÍSTICA DE ACCIDENTES Y ENFERMEDADES OCUPACIONALES
12. CALIFICACIÓN DE EMPRESAS CONTRATISTAS
13. EQUIPO DE PROTECCIÓN INDIVIDUAL (EPI)
14. PROTECCIONES COLECTIVAS
15. ORDEN Y LIMPIEZA
16. GESTIÓN DE RESIDUOS
17. HERRAMIENTAS MANUALES Y EQUIPOS PORTÁTILES
18. TRABAJOS EN ESPACIOS CONFINADOS
19. ALMACENAMIENTO Y MANIPULEO DE MATERIALES
20. PROTECCIÓN EN TRABAJOS CON RIESGO DE CAÍDA
21. USO DE ANDAMIOS
22. MANEJO Y MOVIMIENTO DE CARGAS
23. EXCAVACIONES
24. PROTECCION CONTRA INCENDIOS
25. TRABAJOS DE DEMOLICION
26. ANEXO A (NORMATIVO). CLASIFICACIÓN INDUSTRIAL INTERNACIONAL
UNIFORME DE TODAS LAS ACTIVIDADES ECONÓMICAS – CIIU

27. ANEXO B (NORMATIVO). FORMAS DE ATENCION DE EMERGENCIAS EN CASO
DE ACCIDENTES
B.1 BOTIQUÍN DE PRIMEROS AUXILIOS
B.2 VEHICULO AMBULANCIA
28. ANEXO C (NORMATIVO). TARJETAS PARA CONTROL DE ANDAMIOS.
29. ANEXO D (INFORMATIVO). EQUIPO DE PROTECCIÓN INDIVIDUAL
ANEXO D.1 TABLA DE SELECCIÓN DE RESPIRADORES-OSHA.
ANEXO D.2 SELECCIÓN DE RESPIRADORES.
ANEXO D.3 PELIGROS COMUNES DE POLVO EN LA INDUSTRIA DE LA
CONSTRUCCIÓN.
ANEXO D.4 ALGUNOS TIPOS DE NEUMOCONIOSIS, SEGÚN LA NATURALEZA
DEL POLVO Y LA REACCIÓN PULMONAR.
ANEXO D.5 FORMAS COMUNES DE LESIÓN EN MANOS.
ANEXO D.6 ESTÁNDARES NACIONALES DE CALIDAD AMBIENTAL PARA
RUIDO.
ANEXO D.7 PROTECCIÓN OCULAR
30. ANEXO E (INFORMATIVO). CÓDIGO DE COLORES PARA VERIFICAR ESTADO DE
HERRAMIENTAS MANUALES Y EQUIPOS PORTÁTILES.
31. ANEXO F (INFORMATIVO). PROTECCIÓN DE TRABAJOS CON RIESGO DE CAÍDA
ANEXO F.1 EQUIPO DE PROTECCIÓN PERSONAL. CONSIDERACIONES EN EL
USO.
ANEXO F.2 ESTÁNDARES ADICIONALES
32. ANEXO G (INFORMATIVO). CHALECO CON CINTAS DE MATERIAL REFLECTIVO
33. ANEXO H (INFORMATIVO). CÓDIGO DE SEÑALES PARA MOVIMIENTO DE
GRÚAS.
34. ANEXO I (INFORMATIVO). EXCAVACIONES
ANEXO I.1 MODELOS PARA EL DISEÑO DE TALUDES.
ANEXO I.2 MODELOS DE ENTIBADOS.
ANEXO I.3 TABLAS: REQUISITOS MÍNIMOS DE LA MADERA SEGÚN TIPO DE
SUELO.
35. ANEXO J (INFORMATIVO). MODELOS DE FORMATOS
ANEXO J.1 REGISTRO DE CONTROL E INSPECCIÓN DE ALMACENAMIENTO DE
MATERIALES.
ANEXO J.2 PERMISO DE TRABAJO EN ALTURA.
ANEXO J.3 REGISTRO DE INSPECCIÓN DE ANDAMIOS.
ANEXO J.4 PERMISO DE IZAJE.
ANEXO J.5 INSPECCIÓN DE GRÚAS.
ANEXO J.6 PERMISO DE TRABAJOS DE DEMOLICIÓN/EXCAVACIÓN.
ANEXO J.7 REPORTE DIARIO DE SEGURIDAD EN ZANJAS.
ANEXO J.8 REGISTRO DE CONTROL PARA PROTECCIÓN DE MANOS.
ANEXO J.9 REGISTRO DE CONTROL PARA PROTECCIÓN OCULAR.
ANEXO J.10 REGISTRO DE CONTROL PARA PROTECCIÓN DE LA CABEZA

NORMA TECNICA DE EDIFICACIÓN G.050 SEGURIDAD DURANTE LA CONSTRUCCIÓN
-----------------------------------------------------------------------------------------------------------------------------------------------------------
1. GENERALIDADES
Actualmente la construcción es uno de los principales motores de la economía.
Es una industria a partir de la cual se desarrollan diferentes actividades (directas o
indirectas) que coadyuvan a la generación de muchos puestos de trabajo.
Sin embargo, la diversidad de labores que se realizan en la construcción de una
edificación ocasiona muchas veces accidentes y enfermedades en los trabajadores y
hasta en los visitantes a la obra.
2. OBJETO.
Establecer los lineamientos técnicos necesarios para garantizar que las actividades
de construcción se desarrollen sin accidentes de trabajo ni causen enfermedades
ocupacionales.
3. REFERENCIAS NORMATIVAS.
Las siguientes normas contienen disposiciones que al ser citadas en este texto
constituyen requisitos de este Proyecto de Norma Técnica de Edificación.
Como toda norma está sujeta a revisión, se recomienda a aquellos que realicen
acuerdos en base a ellas, que analicen la conveniencia de usar las ediciones
vigentes de las normas citadas seguidamente.
Reglamento para la gestión de residuos sólidos de la construcción y demolición.
Reglamento Nacional de Vehículos.
Reglamento de Seguridad y Salud en el Trabajo
Ley General de Inspección del Trabajo
Ley General de Residuos Sólidos
NTP 350.026 “Extintores portátiles manuales de polvo químico seco”
NTP 350.037 “Extintores portátiles sobre ruedas de polvo químico seco dentro del
área de trabajo”
NTP 350.043-1 “Extintores portátiles: Selección, distribución, inspección,
mantenimiento, recarga, y prueba hidrostática”.
NTP 833.026-1 “Extintores portátiles. Servicio de mantenimiento y recarga”.
NTP 833.034 “Extintores portátiles. Verificación”.
NTP 833.032 “Extintores portátiles para vehículos automotores”.
NTP 400.033 “Andamios. Definiciones y clasificación y sus modificaciones”.
NTP 400.034 “Andamios. Requisitos y sus modificaciones”.
NTP 399.010 “Señales de seguridad. Colores, símbolos, formas y dimensiones de
señales de seguridad. Parte 1: reglas para el diseño de las señales de seguridad”.
NTP 400.050 “Manejo de Residuos de la Actividad de la Construcción”
4. CAMPO DE APLICACIÓN.
La presente Norma se aplica a todas las actividades de construcción comprendidas
en los códigos: 451100, 451103, 452100, 452103, 452200, 452201, 452202, 452105,
453006, 453008, 453003, 452002, 453001 de la tercera revisión Clasificación
Industrial Internacional Uniforme de todas las actividades económicas (ver Anexo A).

-----------------------------------------------------------------------------------------------------------------------------------------------------------
La construcción de obras de ingeniería civil que no estén comprendidas dentro del
alcance de la presente norma técnica, se regirá por lo establecido en los
reglamentos de seguridad y salud de los sectores en los que se lleven a cabo.
La presente Norma es de aplicación en todo el territorio nacional y de obligado
cumplimiento para los empleadores y trabajadores de la actividad pública y privada.
5. CUMPLIMIENTO DE LA NORMA.
La verificación del cumplimiento de la presente Norma, queda sujeta a lo dispuesto
en la Ley N° 28806 Ley General de Inspección del Trabajo y su reglamento así como
sus normas modificatorias.
El empleador o quien asuma el contrato principal de la obra debe aplicar lo
estipulado en el artículo 61 del Decreto Supremo Nº 009-2005-TR y sus normas
modificatorias.
6. GLOSARIO.
Para efectos de la presente norma técnica deben tomarse en cuenta las siguientes
definiciones:
6.1 AST (Análisis de Seguridad en el Trabajo): Es un método para identificar los riesgos
de accidentes potenciales relacionados con cada etapa de un trabajo y el desarrollo
de soluciones que en alguna forma eliminen o controlen estos riesgos.
6.2 Accesorio de izado: Mecanismo o aparejo por medio del cual se puede sujetar una
carga o un aparato elevador pero que no es parte integrante de éstos.
6.3 Alambre: es el componente básico del cable, el cual es fabricado en diferentes
calidades, según el uso al que se destine el cable.
6.4 Alma: es el eje central del cable donde se enrollan los torones. Esta alma puede ser
de acero, fibras naturales o de polipropileno.
6.5 Almacén: Lugar donde se guardan los materiales y equipos a utilizarse.
6.6 Anclaje: Estructura que soporta en forma segura las fuerzas generadas al momento
de la caída de una persona. Esta estructura puede ser una viga, columna o piso con
una resistencia mínima de 2 265 kg/F (5 000 lbs).
6.7 Andamio: Estructura fija, suspendida o móvil que sirve de soporte en el espacio a
trabajadores, equipos, herramientas y materiales instalada a mas de 1.50 m. de
altura con exclusión de los aparatos elevadores.
6.8 Aparato elevador: Todo aparato o montacarga, fijo o móvil, utilizado para izar o
descender personas o cargas.
6.9 Apilamiento: Amontonamiento.
6.10 Arnés de seguridad.- Dispositivo usado alrededor de algunas partes del cuerpo
(hombros, caderas, cintura y piernas), mediante una serie de correas, cinturones y
conexiones, que cuenta además con uno o dos anillos ¨D¨ (puede ubicarse en la
espalda y/o en el pecho) donde se conecta la linea de enganche con absorbedor de
impacto y dos anillos “D” a la altura de la cintura.
6.11 Caballete: Armazón simple que se dispone junto a otra para recibir a los listones de

-----------------------------------------------------------------------------------------------------------------------------------------------------------
madera sobre los que se apoyan los trabajadores. Los caballetes son elementos que
forman el andamio.
6.12 Cable: es el producto final que está formado por varios torones, que son enrollados
helicoidalmente alrededor de una alma.
6.13 Carga: queda definida como la suma de los pesos de hombres, materiales y equipos
que soportará la superficie de trabajo.
6.14 Chaleco: Prenda de vestir de colores especifico y códigos alfa-numéricos.
6.15 Conector de anclaje.- es el medio por el cual los equipos de prevención de caídas se
fijan al punto de anclaje. El conector debe estar diseñado para asegurar que no se
desconecte involuntariamente (debe tener un seguro contra abertura) y ser capaz
además de soportar las tensiones generadas al momento de la caída de una
persona.
6.16 Demolición: Actividad destructiva de elementos construidos, la cual, dependiendo del
elemento a destruir, origina riesgos críticos según su naturaleza.
6.17 Desbroce: Remoción de troncos de árboles, arbustos, tierra vegetal y raíces del área
antes de excavaciones y zanjas.
6.18 Empleador: Abarca las siguientes acepciones: Persona natural o jurídica que emplea
uno o varios trabajadores en una obra, y según el caso: el propietario, el contratista
general, subcontratista y trabajadores independientes.
6.19 Entibar (entibado): Apuntalar con madera las excavaciones que ofrecen riesgo de
hundimiento.
6.20 Eslinga: Elemento de estrobamiento que puede estar compuesto de acero, nylón y
forro de lona. Cuerda trenzada prevista de ganchos para levantar grandes pesos.
6.21 Espacio Confinado: Para la presente norma, es un ambiente que tiene entrada y
salida limitada y que no ha sido construido para ser ocupado por tiempo prolongado
por seres humanos (tanques, cisternas, cámaras, recipientes, excavaciones
profundas, etc.).
6.22 Estrobo: Cabo unido por sus chicotes que sirve para suspender cosas pesadas.
6.23 Excavacion: Es el resultado extracción de tierra y otros materiales del terreno.
6.24 Grillete: arco metálico con dos agujeros por donde pasa un pin, usado para asegurar
un elemento de maniobra.
6.25 Ignición: Estado de un cuerpo que arde. Incandescencia.
6.26 Línea de vida.- Cable o cuerda horizontal o vertical estirada entre dos puntos de
anclaje, permitiendo una vía de tránsito entre estos dos puntos y manteniendo una
protección contra caída entre aquellos puntos. Cuando se usa en forma vertical,
requiere de un freno de soga que permita la conexión de la linea de enganche así
como su desplazamiento en sentido ascendente con traba descendente.
6.27 Lugar de trabajo: Sitio en el que los trabajadores laboran y que se halla bajo el
control de un empleador.
6.28 Plataforma de trabajo: cualquier superficie temporal para trabajo instalada a 1.50 m.
de altura o menos.
6.29 Permiso de excavación: Autorización por escrito que permite llevar a cabo trabajos
de excavaciones y zanjas.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
6.30 Persona competente (en seguridad y salud en el trabajo): Persona en posesión de
calificaciones adecuadas, tales como una formación apropiada, conocimientos,
habilidades y experiencia que ha sido designada expresamente por el empresario
para ejecutar funciones específicas en condiciones de seguridad.
6.31 Plataforma: Área restringida para uso de aeronaves y servicios aéreos.
6.32 Prevencionista: Persona con conocimientos y experiencia en prevención de riesgos
laborales.
6.32.1 Jefe de prevención de riesgos: Prevencionista con estudios de diplomado o
maestría en prevención de riesgos laborales certificados a nivel universitario
y experiencia acreditada no menor a cinco años en obras de construcción,
quién tendrá a su cargo la implementación y administración del Plan de
Seguridad y Salud en la obra.
6.32.2 Supervisor de prevención de riesgos: Prevencionista con experiencia
acreditada no menor a dos años en obras de construcción, quién asistirá al
personal de la obra en la correcta implementación de las medidas
preventivas propuestas en el plan de seguridad y salud de la obra.
6.33 Representante de los trabajadores (o del empleador): Persona elegida por las partes
y con conocimiento de la autoridad oficial de trabajo, autorizada para ejecutar
acciones y adquirir compromisos establecidos por los dispositivos legales vigentes,
en nombre de sus representados. Como condición indispensable debe ser un
trabajador de construcción que labore en la obra.
6.34 Rigger o señalero: Persona preparada para emitir señales, que permitan guiar el
traslado de objetos. Debe contar con conocimientos técnicos y experiencia para el
trabajo que va a realizar. Durante su labor, los riggers deben utilizar el Código
Internacional de Señales para manejo de grúas (ver Anexo H).
6.35 Roldana: Rodaje por donde corre la cuerda en una garrucha.
6.36 Ruma: Conjunto de materiales puestos uno sobre otros.
6.37 Torón: Esta formado por un número de alambres de acuerdo a su construcción, que
son enrollados helicoidalmente alrededor de un centro, en varias capas.
6.38 Trabajador: Persona empleada en la construcción.
6.39 Viento: Cabo de nylon de 5/8” o ¾” usado para direccionar las cargas.
7. REQUISITOS DEL LUGAR DE TRABAJO
El lugar de trabajo debe reunir las condiciones necesarias para garantizar la
seguridad y salud de los trabajadores y de terceras personas, para tal efecto, se
debe considerar:
7.1 Organización de las áreas de trabajo
El empleador debe delimitar las áreas de trabajo y asignar el espacio suficiente a
cada una de ellas con el fin de proveer ambientes seguros y saludables a sus
trabajadores. Para tal efecto se deben considerar como mínimo las siguientes áreas:
• Área dirección y administración (oficinas).
• Área de servicios (SSHH, comedor y vestuario).
• Área de parqueo de maquinarias de construcción (en caso aplique).

-----------------------------------------------------------------------------------------------------------------------------------------------------------
• Área de almacenamiento de herramientas y equipos manuales.
• Área de almacenamiento de combustibles y lubricantes.
• Área de almacenamiento de cilindros de gas comprimido (en caso aplique).
• Área de almacenamiento de materiales comunes.
• Área de almacenamiento de materiales peligrosos.
• Área de operaciones de obra.
• Área de prefabricación y/o habilitación de materiales (en caso aplique).
• Área de acopio temporal de residuos.
• Área de guardianía.
• Vías de circulación peatonal.
• Vías de circulación de maquinarias de transporte y acarreo de materiales (en
caso aplique).
Asimismo, se debe contar en cada una de las áreas, con los medios de seguridad
necesarios, convenientemente distribuidos y señalizados.
7.2 Instalación de suministro de energía
La instalación del suministro de energía para la obra debe ajustarse a lo dispuesto
en la normativa específica vigente, debe diseñarse, realizarse y utilizarse de manera
que no entrañe peligro de explosión e incendio ni riesgo de electrocución por
contacto directo o indirecto para el personal de obra y terceros.
El diseño, la realización y la elección de los materiales y dispositivos de protección,
deben tener en cuenta el tipo y la potencia de la energía suministrada, las
condiciones de los factores externos y la competencia de las personas que tengan
acceso a partes de la instalación.
7.3 Instalaciones eléctricas provisionales
Las instalaciones eléctricas provisionales para la obra deben ser realizadas y
mantenidas por una persona de competencia acreditada.
Los tableros eléctricos deben contar con interruptores termomagnéticos e
interruptores diferenciales de alta (30 mA) y baja (300 mA) sensibilidad.
Los tableros eléctricos deben estar fabricados íntegramente con plancha de acero
laminado en frío (LAF) y aplicación de pintura electrostática. Deben contar con
puerta frontal, chapa, llave de seguridad y puesta a tierra.
Interiormente deben estar equipados con:
ƒ Interruptor General 3 x 150 A de 25 kA, 220V
ƒ Interruptor Termomagnético 3 x 60 A 10 kA, 220V
ƒ Interruptor diferencial 2 x 40 A 6 kA, 220V de alta sensibilidad (30 mA)
ƒ Juegos de Tomacorrientes + enchufe blindado 3 x 63 A 3 polos +T/380V
ƒ Tomacorrientes doble hermético 16 A + T/220V
ƒ Prensaestopas 1-1/2” p/ ingreso de cables de alimentación
ƒ Bornera de línea tierra
ƒ Lámpara Piloto 220V.
La obra debe contar con línea de tierra en todos los circuitos eléctricos provisionales.
La línea de tierra debe descargar en un pozo de tierra de características acordes con
el tamaño de la obra y según lo establecido en el Código Nacional de Electricidad.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Las extensiones eléctricas temporales, no deben cruzar por zonas de transito
peatonal y/o vehicular; ni en zonas expuestas a bordes afilados, impactos,
aprisionamientos, rozamientos o fuentes de calor y proyección de chispas. Si hubiera
exposición a estos agentes, se debe proteger el cable conductor con materiales
resistentes a la acción mecánica y mantas ignífugas.
Los conductores eléctricos no deben estar expuestos al contacto con el agua o la
humedad. Si no fuera posible, se deben utilizar cables y conexiones con aislamiento
a prueba de agua. En zonas lluviosas, se deben proteger las instalaciones eléctricas
provisionales, tableros de distribución eléctrica, cajas de fusibles, tomacorrientes y
equipos eléctricos en general, de su exposición a la intemperie. En su defecto, se
deben usar instalaciones a prueba de agua.
Se deben usar instalaciones eléctricas a prueba de explosión en ambientes que
contengan líquidos y/o gases inflamables, polvos o fibras combustibles que puedan
causar fuego o explosiones en presencia de una fuente de ignición. En estos casos
los interruptores se instalarán fuera del ambiente de riesgo.
Toda extensión eléctrica temporal, sin excepción, debe cumplir las siguientes
especificaciones: Conductor tripolar vulcanizado flexible de calibre adecuado
(mínimo: NMT 3x10) en toda su longitud. Los conductores empalmados deben ser
del mismo calibre y utilizar conectores adecuados revestidos con cinta vulcanizante y
aislante. Se acepta como máximo un empalme cada 50m.
Los enchufes y tomacorrientes deben ser del tipo industrial, blindado, con tapa
rebatible y sellado en el empalme con el cable.
7.4 Accesos y vías de circulación
Toda obra de edificación debe contar con un cerco perimetral que limite y aísle el
área de trabajo de su entorno. Este cerco debe incluir puertas peatonales y portones
para el acceso de maquinarias debidamente señalizados y contar con vigilancia
para el control de acceso.
El acceso a las oficinas de la obra, debe preverse en la forma más directa posible,
desde la puerta de ingreso, en tal sentido estas deben ubicarse de preferencia en
zonas perimetrales.
Si para llegar a las oficinas de la obra, fuera necesario cruzar áreas de trabajo, el
acceso debe estar señalizado y en el caso que exista riesgo de caída de objetos
deberá estar cubierto.
Las vías de circulación, incluido: escaleras portátiles, escaleras fijas y rampas,
deben estar delimitadas, diseñadas, fabricadas e instaladas de manera que puedan
ser utilizadas con facilidad y seguridad.
Las dimensiones de las vías destinadas a la circulación de personas o acarreo
manual de materiales se calcularán de acuerdo al número de personas que puedan
utilizarlas y el tipo de actividad, considerando que el ancho mínimo es de 0.60 m.
Cuando se utilicen maquinarias de carga y transporte en las vías de circulación,
incluidas aquellas en las que se realicen operaciones manuales de carga y descarga,

-----------------------------------------------------------------------------------------------------------------------------------------------------------
se debe prever una distancia de seguridad suficiente o medios de protección
adecuados para el personal que pueda estar presente en el lugar.
Si en la obra hubiera zonas de acceso limitado, dichas zonas deben estar equipadas
con dispositivos que eviten que los trabajadores no autorizados puedan ingresar en
ellas. Se deben tomar todas las medidas adecuadas para proteger a los trabajadores
que estén autorizados a ingresar en las zonas de peligro. Estas zonas deben estar
señalizadas de acuerdo a lo establecido en las normas técnicas peruanas vigentes.
7.5 Tránsito peatonal dentro del lugar de trabajo y zonas colindantes
Se tomarán todas las acciones necesarias para proteger a las personas que
transiten por las distintas áreas y sus inmediaciones, de todos los peligros que
puedan derivarse de las actividades desarrolladas.
El ingreso y tránsito de personas ajenas a los trabajos de construcción, debe ser
guiado por un representante designado por el jefe de obra, haciendo uso de casco,
gafas de seguridad y botines con punteras de acero, adicionalmente el
prevencionista evaluará de acuerdo a las condiciones del ambiente de trabajo la
necesidad de usar equipos de protección complementarios.
Será responsabilidad del contratista principal tomar las precauciones necesarias
para evitar accidentes durante la visita de terceros.
7.6 Vías de evacuación, salidas de emergencia y zonas seguras
En casos de emergencia, la obra debe poder evacuarse rápidamente y en
condiciones de máxima seguridad para los ocupantes.
La cantidad, distribución y dimensiones de las vías de evacuación y salidas de
emergencia se establecerán en función del tamaño de la obra, tipo y cantidad de
maquinarias y así como del número de personas que puedan estar presentes.
Las vías de evacuación y salidas de emergencia deben permanecer libres de
obstáculos y desembocar lo más directamente posible a una zona segura.
La obra debe contar con zonas seguras donde mantener al personal de obra hasta
que pase la situación de emergencia. La cantidad de zonas seguras estará en
función al número de trabajadores.
Las vías de evacuación, salidas de emergencia y zonas seguras deben señalizarse
conforme a lo establecido en las normas técnicas peruanas vigentes.
En caso de avería del sistema de alumbrado, las vías de evacuación y salidas de
emergencia y zonas seguras que requieran iluminación deben contar con luces de
emergencia de suficiente intensidad.
7.7 Señalización
Siempre que resulte necesario se deben adoptar las medidas necesarias y precisas
para que la obra cuente con la suficiente señalización.
Se considera señalización de seguridad y salud en el trabajo, a la que referida a un
objeto, actividad o situación determinadas, proporcione una indicación relativa a la

-----------------------------------------------------------------------------------------------------------------------------------------------------------
seguridad y salud del trabajador o a una situación de emergencia, mediante una
señal en forma de panel, una señal luminosa o acústica, una comunicación verbal o
una señal gestual, según proceda.
Sin perjuicio de lo dispuesto específicamente en las normativas particulares, la
señalización de seguridad y salud en el trabajo debe utilizarse siempre que el
análisis de los riesgos existentes, las situaciones de emergencia previsibles y las
medidas preventivas adoptadas, ponga de manifiesto la necesidad de:
ƒ Llamar la atención de los trabajadores sobre la existencia de determinados
riesgos, prohibiciones u obligaciones.
ƒ Alertar a los trabajadores cuando se produzca una determinada situación de
emergencia que requiera medidas urgentes de protección o evacuación.
ƒ Facilitar a los trabajadores la localización e identificación de determinados
medios o instalaciones de protección, evacuación, emergencia o primeros
auxilios.
ƒ Orientar o guiar a los trabajadores que realicen determinadas maniobras
peligrosas.
La señalización no debe considerarse una medida sustitutoria de las medidas
técnicas y organizativas de protección colectiva y debe utilizarse cuando mediante
estas últimas no haya sido posible eliminar o reducir los riesgos suficientemente.
Tampoco debe considerarse una medida sustitutoria de la formación e información
de los trabajadores en materia de seguridad y salud en el trabajo.
Se deben señalizar los sitios de riesgo indicados por el prevencionista, de
conformidad a las características de señalización de cada caso en particular. Estos
sistemas de señalización (carteles, vallas, balizas, cadenas, sirenas, etc.) se
mantendrán, modificarán y adecuarán según la evolución de los trabajos y sus
riegos emergentes.
Las señales deben cumplir lo indicado en la NTP 399.010 SEÑALES DE
SEGURIDAD. Colores, símbolos, formas y dimensiones de señales de seguridad.
Parte 1: reglas para el diseño de las señales de seguridad.
Para las obras en la vía pública deberá cumplirse lo indicado en la normativa
vigente establecida por el Ministerio de Transporte y Comunicaciones.
Los tipos de señales con que debe contar la obra se indican a continuación:
Señal de prohibición, a aquella que prohíbe un comportamiento susceptible de
generar una situación de peligro.
Señal de advertencia, la que advierte de una situación de peligro.
Señal de obligación, la que obliga a un comportamiento determinado.
Señal de salvamento o de socorro la que proporciona indicaciones relativas a las
salidas de socorro, a los primeros auxilios o a los dispositivos de salvamento.
Señal indicativa, la que proporciona otras informaciones distintas de las previstas en

-----------------------------------------------------------------------------------------------------------------------------------------------------------
los puntos anteriores.
Estas pueden presentarse de diversas formas:
Señal en forma de panel, la que por la combinación de una forma geométrica, de
colores y de un símbolo o pictograma, proporciona una determinada información,
cuya visibilidad está asegurada por una iluminación de suficiente intensidad.
Señal luminosa, la emitida por medio de un dispositivo formado por materiales
transparentes o translucidos, iluminados desde atrás o desde el interior, de tal
manera que aparezca por sí misma como una superficie luminosa.
Señal acústica: una señal sonora codificada, emitida y difundida por medio de un
dispositivo apropiado, sin intervención de voz humana o sintética.
Comunicación verbal: un mensaje verbal predeterminado, en el que se utiliza voz
humana o sintética.
Señal gestual: un movimiento o disposición de los brazos o de las manos en forma
codificada para guiar a las personas que estén realizando maniobras que
constituyan peligro para los trabajadores.
En horas nocturnas se utilizarán, complementariamente balizas de luz roja, en lo
posible intermitentes.
7.8 Iluminación
Las distintas áreas de la obra y las vías de circulación deben contar con suficiente
iluminación sea esta natural o artificial. La luz artificial se utilizará para complementar
la luz natural cuando esta sea insuficiente.
En caso sea necesario el uso de luz artificial, se utilizarán puntos de iluminación
portátiles con protección antichoques, colocadas de manera que no produzca
sombras en el punto de trabajo ni deslumbre al trabajador, exponiéndolo al riesgo de
accidente. El color de luz utilizado no debe alterar o influir en la percepción de las
señales o paneles de señalización
Las áreas de la obra y las vías de circulación en las que los trabajadores estén
particularmente expuestos a riesgos en caso de avería de la iluminación artificial
deben poseer luces de emergencia de intensidad suficiente.
7.9 Ventilación
Teniendo en cuenta los métodos de trabajo y las cargas físicas impuestas a los
trabajadores, estos deben disponer de aire limpio en cantidad suficiente.
Se debe disponer la aplicación de medidas para evitar la generación de polvo en el
área de trabajo y en caso de no ser posible disponer de protección colectiva e
individual.
7.10 Servicios de bienestar
En toda obra se instalarán servicios higiénicos portátiles o servicios higiénicos fijos
conectados a la red pública, de acuerdo a la siguiente tabla:

-----------------------------------------------------------------------------------------------------------------------------------------------------------
CANTIDAD DE
TRABAJADORES
INODORO LAVATORIO DUCHAS URINARIOS
1 a 9 1 2 1 1
10 a 24 2 4 2 1
25 a 49 3 5 3 2
50 a 100 5 10 6 4
• En obras de más de 100 trabajadores, se instalará un inodoro adicional por
cada 30 personas.
Notas:
ƒ Las instalaciones podrán ser móviles según las características de los proyectos
y disponibilidad del espacio físico para instalaciones provisionales.
ƒ Se podrán utilizar batería corrida para varones en equivalencia a lo requerido.
ƒ En obras de conexiones de agua o desagüe o trabajos en vías públicas se
contrataran servicios higiénicos portátiles en igual número de cantidad.
ƒ En las obras donde existan más de 30 trabajadores será necesario que exista
una persona permanente o en turno parcial quien realizara el mantenimiento de
los servicios higiénicos, la empresa proveerá de los elementos necesarios de
limpieza.
Comedores:
Se instalarán comedores con las siguientes condiciones mínimas:
ƒ Dimensiones adecuadas de acuerdo al número de trabajadores.
ƒ Mesas y bancas fácilmente lavables.
ƒ Los comedores contaran con pisos de cemento (solado) u otro material
equivalente.
ƒ El empleador establecerá las condiciones para garantizar la alimentación de los
trabajadores con higiene y salubridad.
ƒ Toda obra deberá contar con agua apta para consumo humano distribuida en los
diferentes frentes de trabajo.
Vestuarios
Se instalarán vestuarios con las siguientes condiciones mínimas:
ƒ Deberán estar instalados en un ambiente cerrado
ƒ Dimensiones adecuadas de acuerdo al número de trabajadores.
ƒ Los vestuarios contaran con pisos de cemento (solado) u otro material
equivalente.
ƒ Los vestuarios deberán de contar un casillero por cada trabajador.
7.11 Prevención y extinción de incendios
Según las características de la obra: dimensiones, maquinarias y equipos presentes,
características físicas y químicas de los materiales y sustancias que se utilicen en el
proceso de construcción, así como el número máximo de personas que puedan
estar presentes en las instalaciones; se debe prever el tipo y cantidad de dispositivos
apropiados de lucha contra incendios y sistemas de alarma.
Los equipos de extinción destinados a prever y controlar posibles incendios durante
la construcción, deben ser revisados en forma periódica y estar debidamente
identificados y señalizados de acuerdo a lo establecido en las Normas Técnicas
Peruanas vigentes sobre extintores. Adyacente a los equipos de extinción, figurará el
número telefónico de la Central de Bomberos.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Todo vehículo de transporte del personal o maquinaria de movimiento de tierras,
debe contar con extintores de acuerdo a lo establecido en las Normas Técnicas
Peruanas vigentes sobre extintores.
El acceso a los equipos de extinción será directo y libre de obstáculos.
El aviso de NO FUMAR o NO HACER FUEGO se colocará en lugares visibles,
donde exista riesgo de incendio.
El prevencionista tomará en cuenta las medidas indicadas en las normas técnicas
peruanas vigentes sobre extintores.
El personal de obra debe ser instruido sobre prevención y extinción de los incendios
tomando como referencia lo establecido en la NTP 350.043 (INDECOPI): Parte 1 y
Parte 2.
7.12 Atencion de emergencias en caso de accidentes
Toda obra debe contar con las facilidades necesarias para garantizar la atención
inmediata y traslado a centros médicos, de las personas heridas o súbitamente
enfermas. En tal sentido, el contratista debe mantener un botiquín de primeros
auxilios implementado como mínimo de acuerdo a lo indicado en el punto B.1 del
Anexo B.
En caso la obra se encuentre fuera del radio urbano el contratista debe asegurar la
coordinación con una ambulancia implementada como mínimo de acuerdo a lo
indicado en el punto B.2 del Anexo B.
8. COMITÉ TÉCNICO DE SEGURIDAD Y SALUD
8.1 Para una obra con menos de 25 trabajadores
En las obras con menos de 25 trabajadores se debe designar un Supervisor de
prevención de riesgos en la obra, elegido entre los trabajadores de nivel técnico
superior (capataces u operarios), con conocimiento y experiencia certificada en
prevención de riesgos en construcción. Este Supervisor representará a los
trabajadores en todo lo que esté relacionado con la seguridad y salud, durante la
ejecución de la obra y será elegido por los trabajadores, entre aquellos que se
encuentren trabajando en la obra.
8.2 Para una obra con 25 o más trabajadores
En toda obra de construcción con 25 o más trabajadores debe constituirse un Comité
Técnico de Seguridad y Salud en el Trabajo (CTSST), integrado por:
ƒ El Residente de obra, quién lo presidirá.
ƒ El Jefe de Prevención de Riesgos de la obra, quién actuará como secretario
ejecutivo y asesor del Residente.
ƒ Dos representantes de los trabajadores, de preferencia con capacitación en
temas de seguridad y salud en el trabajo, elegidos entre los trabajadores que se
encuentres laborando en la obra.
Adicionalmente, asistirán en calidad de invitados los ingenieros que tengan asignada
la dirección de las diferentes actividades de la obra en cada frente de trabajo, con la
finalidad de mantenerse informados de los acuerdos adoptados por el Comité
Técnico y poder implementarlos así como el administrador de la obra quien facilitará
la disponibilidad de recursos.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
8.3 Los acuerdos serán sometidos a votación sólo entre los miembros del Comité
Técnico, los invitados tendrán derecho a voz pero no a voto.
8.4 Las ocurrencias y acuerdos adoptados en la reunión del CTSST quedarán
registrados en actas oficiales debidamente rubricadas por sus integrantes en señal
de conformidad y compromiso.
8.5 El CTSST, se reunirá cada 30 días, quedando a decisión de sus miembros,
frecuencias menores en función a las características de la obra.
9. PLAN DE SEGURIDAD Y SALUD EN EL TRABAJO
Toda obra de construcción debe contar con un Plan de Seguridad y Salud en el
Trabajo (PSST) que contenga los mecanismos técnicos y administrativos necesarios
para garantizar la integridad física y salud de los trabajadores y de terceras
personas, durante la ejecución de las actividades previstas en el contrato de obra y
trabajos adicionales que se deriven del contrato principal.
El plan de Prevención de Riesgos debe integrarse al proceso de construcción de la
obra, desde la concepción del presupuesto, el cual debe incluir una partida
específica denominada “Plan de Seguridad y Salud en el Trabajo” en la que se
estimará el costo de implementación de los mecanismos técnicos y administrativos
contenidos en plan.
El Jefe de Obra o Residente de Obra es responsable de que se implemente el
PSST, antes del inicio de los trabajos contratados, así como de garantizar su
cumplimiento en todas las etapas ejecución de la obra.
En toda obra los contratistas y subcontratistas deben cumplir los lineamientos del
Plan de Seguridad y Salud en el Trabajo del contratista titular y tomarlos como base
para elaborar sus planes específicos para los trabajos que tengan asignados en la
obra.
El PSST deberá contener como mínimo los siguientes puntos:
1. Objetivo del Plan.
2. Descripción del Sistema de Gestión de Seguridad y Salud Ocupacional de la
empresa.
3. Responsabilidades en la implementación y ejecución del Plan.
4. Elementos del Plan:
4.1. Identificación de requisitos legales y contractuales relacionados con la seguridad
y salud en el trabajo.
4.2. Análisis de riesgos: Identificación de peligros, evaluación de riesgos y acciones
preventivas.
4.3. Planos para la instalación de protecciones colectivas para todo el proyecto.
4.4. Procedimientos de trabajo para las actividades de alto riesgo (identificados en el
análisis de riesgo).

-----------------------------------------------------------------------------------------------------------------------------------------------------------
4.5. Capacitación y sensibilización del personal de obra – Programa de capacitación.
4.6. Gestión de no conformidades – Programa de inspecciones y auditorias.
4.7. Objetivos y metas de mejora en Seguridad y Salud Ocupacional.
4.8. Plan de respuesta ante emergencias.
5. Mecanismos de supervisión y control.
La responsabilidad de supervisar el cumplimiento de estándares de seguridad y salud
y procedimientos de trabajo, quedará delegada en el jefe inmediato de cada
trabajador.
El responsable de la obra debe colocar en lugar visible el Plan de Seguridad y Salud
en el Trabajo para ser presentado a los Inspectores de Seguridad del Ministerio de
Trabajo. Además entregara una copia del Plan de SST a los representantes de los
trabajadores.
10. INVESTIGACIÓN Y REPORTE DE ACCIDENTES DE TRABAJO Y
ENFERMEDADES OCUPACIONALES
Todos los accidentes y enfermedades ocupacionales que ocurran durante el
desarrollo de la obra, deben investigarse para identificar las causas de origen y
establecer acciones correctivas para evitar su recurrencia.
La investigación estará a cargo de una comisión nombrada por el jefe de la obra e
integrada por el ingeniero de campo del área involucrada, el jefe inmediato del
trabajador accidentado, el representante de los trabajadores y el prevencionista de la
obra.
El informe de investigación debe contener como mínimo, los datos del trabajador
involucrado, las circunstancias en las que ocurrió el evento, el análisis de causas y
las acciones correctivas. Adicionalmente se adjuntarán los documentos que sean
necesarios para el sustento de la investigación. El expediente final debe llevar la
firma del jefe de la obra en señal de conformidad.
En caso de muerte, debe comunicarse de inmediato a las autoridades competentes
para que intervengan en el proceso de investigación.
La notificación y reporte a las autoridades locales (aseguradoras, EsSalud, EPS, etc.)
de los accidentes de trabajo y enfermedades ocupacionales se harán de acuerdo a
lo establecido en el Titulo V del Reglamento de Seguridad y Salud en el Trabajo,
Decreto Supremo 009-2005-TR y normas modificatorias.
La evaluación de los riesgos se revisará, si fuera necesario, con ocasión de los
daños para la salud que se hayan producido siguiendo las siguientes pautas:
• Evitar la búsqueda de responsabilidades. Una investigación técnica del
accidente persigue identificar "causas", nunca responsables.
• Aceptar solamente hechos probados. Se deben recoger hechos concretos y
objetivos, nunca suposiciones ni interpretaciones.
• Evitar hacer juicios de valor durante la "toma de datos". Los mismos serían
prematuros y podrían condicionar desfavorablemente el desarrollo de la
investigación.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
• Realizar la investigación lo más inmediatamente posible al acontecimiento.
Ello garantizará que los datos recabados se ajusten con más fidelidad a la
situación existente en el momento del accidente.
• Entrevistar, siempre que sea posible, al accidentado. Es la persona que
podrá facilitar la información más fiel y real sobre el accidente.
• Entrevistar asimismo a los testigos directos, mandos y cuantas personas
puedan aportar datos del accidente.
• Realizar las entrevistas individualizadamente. Se deben evitar influencias
entre los distintos entrevistados. En una fase avanzada de la investigación
puede ser útil reunir a estas personas cuando se precise clarificar versiones
no coincidentes.
• Realizar la investigación del accidente siempre "in situ". Para un perfecto
conocimiento de lo ocurrido es importante y, en muchas ocasiones
imprescindible, conocer la disposición de los lugares, la organización del
espacio de trabajo y el estado del entorno físico y medioambiental.
• Preocuparse de todos los aspectos que hayan podido intervenir. Analizar
cuestiones relativas tanto a las condiciones materiales de trabajo
(instalaciones, equipos, medios de trabajo, etc.), como organizativas
(métodos y procedimientos de trabajo, etc.), del comportamiento humano
(calificación profesional, actitud, etc.) y del entorno físico y medioambiental
(limpieza, iluminación, etc.).
11. ESTADÍSTICA DE ACCIDENTES Y ENFERMEDADES OCUPACIONALES
Registro de enfermedades profesionales
Se llevará un registro de las enfermedades profesionales que se detecten en los
trabajadores de la obra, dando el aviso correspondiente a la autoridad competente
de acuerdo a lo dispuesto en el DS 007-2007-TR y en la R.M. 510-2005/MINSA
(Manual de salud ocupacional).
Cálculo de índices de seguridad
Para el cálculo de los índices de seguridad, se tomarán en cuenta los accidentes
mortales y los que hayan generado descanso médico certificado por médico
colegiado.
Índice de
Frecuencia
Mensual
IFm Accidentes con tiempo perdido en el mes x 200 000
Número horas trabajadas en el mes
Índice de
Gravedad
Mensual
IGm Días perdidos en el mes x 200 000
Número de horas trabajadas en el mes
Índice de
Frecuencia
Acumulado
IFa
Accidentes con tiempo perdido en el año x 200 000
Horas trabajadas en lo que va del año
Índice de
Gravedad
Acumulado
IGa
Días perdidos en el año x 200 000
Horas trabajadas en lo que va del año
Índice de
Accidentabilidad
IA IFa x IGa
200

-----------------------------------------------------------------------------------------------------------------------------------------------------------
• El número de horas hombre trabajadas en el mes será igual a la sumatoria
de horas hombres (H-Ho) del personal operativo de campo y empleados de
toda la obra incluidos contratistas y subcontratistas.
Se llevará una estadística por cada obra y una estadística consolidada por empresa.
12. CALIFICACIÓN DE EMPRESAS CONTRATISTAS
Para efectos de la adjudicación de obras públicas y privadas, la calificación técnica
de las empresas contratistas debe considerar:
• Evaluación del plan de seguridad y salud de la obra
• Índice frecuencia anual
• Desempeño de la empresa en seguridad y salud.
El puntaje que se le asigne al rubro de Seguridad y Salud durante la Construcción,
debe desglosarse, para efectos de calificación, de la siguiente manera:
Seguridad y Salud durante la construcción (100%)
A. Plan de Seguridad y Salud de la obra (40%)
El contratista presentará un plan de seguridad y salud desarrollado y firmado
por un Arquitecto o Ingeniero Colegiado certificado como prevencionista a
nivel universitario. Asimismo, presentará el CV del prevencionista con
certificación universitaria quién asumirá las funciones de Jefe de Prevención
de Riesgos de la obra y tendrá a su cargo la implementación y
administración del Plan de Seguridad y Salud.
Puntuación parcial:
(10%) Costo de implementación del Plan incluido en el presupuesto de obra. Se
verificará que el presupuesto contenga la partida de seguridad y salud.
(10%) Análisis de riesgos de la obra con la identificación de actividades críticas y
procedimientos de trabajo para todas las actividades críticas, que incluyan
las medidas preventivas para garantizar la seguridad y salud de los
trabajadores durante el desempeño de sus labores.
(10%) Programa de capacitación y sensibilización. Se verificará que el programa
incluya la charla de inducción (mínimo 60’), charla que se da por única vez al
personal que ingresa a la obra, Charlas semanales (mínimo 30’) y charlas de
inicio de jornada (10’).
(10%) Programa de inspecciones y auditorias. Se verificará que el programa incluya
por lo menos una inspección semanal a cargo del jefe de obra, dos
inspecciones semanales a cargo del maestro de obra, inspecciones diarias a
cargo de supervisores o capataces y una auditoria mensual a cargo de un
representante de la oficina principal del Contratista o un auditor externo.
B. Índice de Frecuencia Anual (30%)
El contratista presentará el índice de frecuencia anual de los últimos tres
años.
C. Certificado de buen desempeño en Seguridad y Salud (30%).
El Contratista presentará un certificado de cumplimiento de las normas de
seguridad y salud en obras de construcción, emitido por el Ministerio de
Trabajo y Promoción del Empleo. Dicho certificado no podrá tener más 30
días de antigüedad.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
13. EQUIPO DE PROTECCIÓN INDIVIDUAL (EPI)
El EPI debe utilizarse cuando existan riesgos para la seguridad o salud de los
trabajadores que no hayan podido eliminarse o controlarse convenientemente por
medios técnicos de protección colectiva o mediante medidas, métodos o
procedimientos de organización de trabajo. En tal sentido, todo el personal que
labore en una obra de construcción, debe contar con el EPI acorde con los peligros
a los que estará expuesto.
El EPI debe proporcionar una protección eficaz frente a los riesgos que motivan su
uso, sin ocasionar o suponer por sí mismos riesgos adicionales ni molestias
innecesarias.
En tal sentido:
• Debe responder a las condiciones existentes en el lugar de trabajo.
• Debe tener en cuenta las condiciones anatómicas, fisiológicas y el estado de
salud del trabajador.
• Debe adecuarse al portador tras los ajustes necesarios.
• En caso de riesgos múltiples que exijan la utilización simultánea de varios
equipos de protección individual, estos deben ser compatibles entre si y
mantener su eficacia en relación con el riesgo o riesgos correspondientes.
El EPI debe cumplir con las Normas Técnicas Peruanas de INDECOPI o a falta de
éstas, con normas técnicas internacionalmente aceptadas. El EPI debe estar
certificado por un organismo acreditado.
La utilización, el almacenamiento, el mantenimiento, la limpieza, la desinfección y
cuando proceda, el reemplazo de los componentes deteriorados del EPI, debe
efectuarse de acuerdo con las instrucciones del fabricante.
El EPI estará destinado, en principio, a uso personal. Si las circunstancias exigiesen
la utilización de un equipo por varias personas, se adoptarán las medidas
necesarias para que ello no origine ningún problema de salud o de higiene a los
diferentes usuarios.
Previo a cada uso, el trabajador debe realizar una inspección visual del EPI a fin de
asegurar que se encuentre en buenas condiciones. El trabajador debe darles el uso
correcto y mantenerlo en buen estado. Si por efecto del trabajo se deteriorara, debe
solicitar el reemplazo del EPI dañado.
El trabajador a quién se le asigne un EPI inadecuado, en mal estado o carezca de
éste, debe informar a su inmediato superior, quien es el responsable de gestionar la
provisión o reemplazo.
El EPI básico, de uso obligatorio mientras el trabajador permanece en obra se
compone de: uniforme de trabajo, botines de cuero con puntera de acero, casco,
gafas de seguridad y guantes. Ver Anexo D.
13.1 Ropa de trabajo
Será adecuada a las labores y a la estación. En zonas lluviosas se proporcionará al
trabajador cobertor impermeable.
Para labores o trabajos expuestos a riesgos existentes a causa de la circulación de
vehículos u operación de equipos y maquinarias, se hace imprescindible el empleo
de colores, materiales y demás elementos que resalten la presencia de personal de
trabajo o de personal exterior en la misma calzada o en las proximidades de ésta
aún existiendo una protección colectiva. El objetivo de este tipo de ropa de trabajo

-----------------------------------------------------------------------------------------------------------------------------------------------------------
es el de señalizar visualmente la presencia del usuario, bien durante el día o bien
bajo la luz de los faros de un automóvil en la oscuridad.
Características fundamentales:
• Chaleco con cintas de material reflectivo.
• Camisa de mangas largas.
• Pantalón con tejido de alta densidad tipo jean En su defecto podrá utilizarse
mameluco de trabajo.
• En climas fríos se usará además una chompa, casaca o chaquetón.
• En épocas y/o zonas de lluvia, usarán sobre el uniforme un impermeable.
• El equipo será sustituido en el momento en que pierda sensiblemente las
características visibles mínimas, por desgaste, suciedad, etc.
• Se proporcionarán dos juegos de uniforme de trabajo.
13.2 Casco de seguridad
Debe proteger contra impacto y descarga eléctrica, en caso se realicen trabajos con
elementos energizados, en ambientes con riesgo eléctrico o la combinación de
ambas.
Clases de Casco:
• Casco de Clase A (General): Trabajos industriales en general. Protección de
tensión eléctrica hasta 2200 V., C.A. 60 HZ.
• Casco de Clase B (Eléctrica): Trabajos industriales en general, con grado de
protección igual al de la clase A. Protección para tensión eléctrica hasta
20000 V., C.A. 60 HZ.
El casco debe indicar moldeado en alto relieve y en lugar visible interior: la fecha de
fabricación (año y mes), marca o logotipo del fabricante, clase y forma (protección
que ofrece).
De preferencia los colores recomendados para cascos serán:
• Personal de línea de mando, color blanco
• Jefes de grupo, color amarillo
• Operarios, color rojo
• Ayudantes, color anaranjado
• Visitantes, color verde
Todo casco de protección para la cabeza debe estar constituido por un casquete de
protección, un medio de absorción de energía dentro de éste, medios para permitir
la ventilación y transpiración necesaria durante el uso del casco, un sistema de
ajuste y un sistema para adaptabilidad de accesorios (Ranura de anclaje).
Los materiales usados en el casquete deben ser de lenta combustión y resistentes a
la humedad.
Los materiales utilizados que estén en contacto con la cabeza del trabajador no
deben llegar a producir algún tipo de daño. Asimismo, el diseño debe ser tal que
ningún componente interno, presente alguna condición como protuberancias, aristas
o vértices agudos o cualquier otra que pueda causar lesión o incomodidad.
Los materiales empleados en la fabricación así como los componentes de los
cascos, no deben ser conductivos, por lo que no se permite ningún elemento o
accesorio metálico en ellos.
Para trabajos en altura y en lugares donde la caída del casco represente un riesgo
grave deberá usarse barbiquejo.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
13.3 Calzado de seguridad
Botines de cuero de suela antideslizable, con puntera de acero contra riesgos
mecánicos, botas de jebe con puntera de acero cuando se realicen trabajos en
presencia de agua o soluciones químicas, botines dieléctricos sin puntera de acero o
con puntera reforzada (polímero 100% puro) cuando se realicen trabajos con
elementos energizados o en ambientes donde exista riesgo eléctrico.
13.4 Protectores de oídos
Deberán utilizarse protectores auditivos (tapones de oídos o auriculares) en zonas
donde se identifique que el nivel del ruido excede los siguientes límites permisibles:
13.5 Protectores visuales
• Gafas de seguridad. Éstas deben tener guardas laterales, superiores e
inferiores, de manera que protejan contra impactos de baja energía y
temperaturas extremas. En caso de usar anteojos de medida, las gafas de
protección deben ser adecuadas para colocarse sobre los lentes en forma
segura y cómoda.
• Monogafas o gafas panorámicas. De diferentes tipos y materiales. Estas
se ajustan completamente a la cara y proveen protección contra
salpicaduras en la manipulación de químicos o ante la presencia de gases y
vapores; además, protegen contra impactos de baja y mediana energía y
temperaturas extremas. Para trabajos con oxicorte se utilizaran lentes para
tal fin.
• Careta (antiparra). Es una pantalla transparente sostenida por un arnés de
cabeza, la cual se encuentra en varios tamaños y resistencias. Debe ser
utilizada en los trabajos que requieren la protección de la cara, como por
ejemplo, utilizar la pulidora o sierra circular, o cuando se manejan químicos.
En muchas ocasiones y según la labor, se requiere del uso de gafas de
seguridad y careta simultáneamente.
• Pantallas de soldadura. Soporte físico en el que han de ir encajados los
filtros y cubrefiltros de soldadura, que protejan al trabajador no sólo de las
chispas y partículas en proyección, sino también los rayos ultravioleta (U.V.)
que provienen del proceso de la soldadura electrica.
• Filtros para pantallas de soldadura. Filtros de cristal blindado
caracterizado por un determinado tono que sirven para proteger la vista de
la radiación U.V. producidas por el arco eléctrico y de la radiación infrarroja
producida por el oxicorte por la fusión de metales.
La elección del tono del cristal dependerá en este caso de la cantidad de acetileno
que se utilice durante el proceso de soldadura.
Tiempo de Permanencia
(Hora/Día)
Nivel de Sonido
(dBA)
8 85
4 88
2 91
1 94
½ 97
¼ 100

-----------------------------------------------------------------------------------------------------------------------------------------------------------
CAUDAL DE
ACETILENO EN
LITROS/HORA
N° DE CRISTAL
INFERIOR A 40 TONO 4
DE 40 A 50 TONO 5
DE 50 A 70 TONO 6
DE 70 A 200 TONO 7
DE 200 A800 TONO 8
SUPERIOR A 800 TONO 9
• Procesos de soldadura mediante arco eléctrico. En la soldadura
eléctrica, el tono del cristal dependerá de la intensidad de la corriente con la
que se esté trabajando, y del tipo de soldadura y electrodo que se vaya a
utilizar. La tabla siguiente sirve para orientar en la elección del cristal.
• Oxicorte manual con seguimiento de un trazado. En las operaciones de
oxicorte el tono del cristal a elegir dependerá del diámetro del orificio o
boquilla del soplete de corte.
13.6 Protección respiratoria.
• Aspectos generales. Se deberá usar protección respiratoria cuando exista
presencia de partículas de polvo, gases, vapores irritantes o tóxicos.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
No se permite el uso de respiradores en espacios confinados por posible
deficiencia de oxígeno o atmósfera contaminada. Se debe utilizar línea de
aire o equipos de respiración autocontenida.
• Protección frente al polvo. Se emplearán mascarillas antipolvo en los
lugares de trabajo donde la atmósfera esté cargada de polvo. Constará de
una mascarilla, equipada con un dispositivo filtrante que retenga las
partículas de polvo.
La utilización de la misma mascarilla estará limitada a la vida útil de ésta,
hasta la colmatación de los poros que la integran. Se repondrá la mascarilla
cuando el ritmo normal de respiración sea imposible de mantener.
• Protección frente a humos, vapores y gases. Se emplearán respiradores
equipados con filtros antigás o antivapores que retengan o neutralicen las
sustancias nocivas presentes en el aire del ambiente de trabajo.
Se seguirán exactamente las indicaciones del fabricante en los que se
refiere al empleo, mantenimiento y vida útil de la mascarilla.
13.7 Arnés de seguridad
El arnés de seguridad con amortiguador de impacto y doble línea de enganche con
mosquetón de doble seguro, para trabajos en altura, permite frenar la caída,
absorber la energía cinética y limitar el esfuerzo transmitido a todo el conjunto.
La longitud de la cuerda de seguridad (cola de arnés) no deberá ser superior a 1,80
m, deberá tener en cada uno de sus extremos un mosquetón de anclaje de doble
seguro y un amortiguador de impacto de 1,06 m (3.5 pies) en su máximo
alargamiento. La cuerda de seguridad nunca deberá encontrarse acoplada al anillo
del arnés.
Los puntos de anclaje, deberán soportar al menos una carga de 2 265 Kg (5 000 lb.)
por trabajador.
13.8 Guantes de seguridad.
Deberá usarse la clase de guante de acuerdo a la naturaleza del trabajo además de
confortables, de buen material y forma, y eficaces.
La naturaleza del material de estas prendas de protección será el adecuado para
cada tipo de trabajo, siendo los que a continuación se describen los más comunes:
• Dieléctricos, de acuerdo a la tensión de trabajo.
• De neopreno, resistentes a la abrasión y agentes químicos de carácter
agresivo.
• De algodón o punto, para trabajos ligeros.
• De cuero, para trabajos de manipulación en general
• De plástico, para protegerse de agentes químicos nocivos.
• De amianto, para trabajos que tengan riesgo de sufrir quemaduras.
• De malla metálica o Kevlar, para trabajos de manipulación de piezas
cortantes.
• De lona, para manipular elementos en que se puedan producir arañazos,
pero que no sean materiales con grandes asperezas.
O la combinación de cualquiera de estos.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
13.9 Equipos de protección para trabajos en caliente
Para trabajos en caliente (soldadura, oxicorte, esmerilado y fuego abierto) deberá
utilizarse:
• Guantes de cuero cromo, tipo mosquetero con costura interna, para proteger
las manos y muñecas.
• Chaqueta, coleto o delantal de cuero con mangas, para
protegerse de salpicaduras y exposición a rayos
ultravioletas del arco.
• Polainas y casaca de cuero, cuando es necesario hacer soldadura en
posiciones verticales y sobre cabeza, deben usarse estos accesorios, para
evitar las severas quemaduras que puedan ocasionar las salpicaduras del
metal fundido.
• Gorro, protege el cabello y el cuero cabelludo, especialmente cuando se
hace soldadura en posiciones.
• Respirador contra humos de la soldadura u oxicorte.
14. PROTECCIONES COLECTIVAS
Todo proyecto de construcción debe considerar el diseño, instalación y
mantenimiento de protecciones colectivas que garanticen la integridad física y salud
de trabajadores y de terceros, durante el proceso de ejecución de obra.
El diseño de las protecciones colectivas debe cumplir con requisitos de resistencia y
funcionalidad y estar sustentado con memoria de cálculo y planos de instalación que
se anexarán a los planos de estructuras del proyecto de construcción. El diseño de
protecciones colectivas debe esta refrendado por un ingeniero civil colegiado.
Las protecciones colectivas deben consistir, sin llegar a limitarse, en: Señalización,
redes de seguridad, barandas perimetrales, tapas y sistemas de línea de vida
horizontal y vertical.
Cuando se realicen trabajos simultáneos en diferente nivel, deben instalarse mallas
que protejan a los trabajadores del nivel inferior, de la caída de objetos.
Las protecciones colectivas deben ser instaladas y mantenidas por personal
competente y verificadas por un profesional colegiado, antes de ser puestas en
servicio.
15. ORDEN Y LIMPIEZA
Las áreas de trabajo, vías de circulación, vías de evacuación y zonas seguras deben
estar limpias y libres de obstáculos.
Los clavos de las maderas de desencofrado o desembalaje deben ser removidos en
el lugar de trabajo.
Las maderas sin clavos deberán ser ubicadas en áreas debidamente restringidas y
señalizadas.
Los pisos de las áreas de trabajo, vías de circulación, vías de evacuación y zonas
seguras deberán estar libres de sustancias tales como grasas, aceites u otros, que
puedan causar accidentes por deslizamiento.
Los cables, conductores eléctricos, mangueras del equipo de oxicorte y similares se
deben tender evitando que crucen por áreas de tránsito de vehículos o personas, a
fin de evitar daños a estos implementos y/o caídas de personas.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
El almacenaje de materiales, herramientas manuales y equipos portátiles, debe
efectuarse cuidando de no obstaculizar vías de circulación, vías de evacuación y
zonas seguras.
Los materiales e insumos sobrantes no deben quedar en el área de trabajo, sino ser
devueltos al almacén de la obra, al término de la jornada laboral.
Los comedores deben mantenerse limpios y en condiciones higiénicas. Los restos
de comida y desperdicios orgánicos deben ser colocados en cilindros con tapa,
destinados para tal fin.
Los servicios higiénicos deben mantenerse limpios en todo momento. Si se tienen
pozos sépticos o de percolación se les dará mantenimiento periódico.
16. GESTIÓN DE RESIDUOS
Los residuos derivados de las actividades de construcción deben ser manejados
convenientemente hasta su disposición final por una Empresa Prestadora de
Servicios de Residuos Sólidos con autorización vigente en DIGESA. Para tal efecto,
deben ser colocados temporalmente en áreas acordonadas y señalizadas o en
recipientes adecuados debidamente rotulados.
Los vehículos que efectúen la eliminación de los desechos deberán contar con
autorización de la Municipalidad respectiva de acuerdo al “Reglamento para la
gestión de residuos sólidos de la construcción y demolición”.
Toda obra debe segregar los residuos PELIGROSOS de los NO PELIGROSOS, a
efectos de darles el tratamiento conveniente, hasta su disposición final.
Residuos No Peligrosos.
Se clasificarán en función al tratamiento que se haya decidido dar a cada residuo:
• REUTILIZAR algunos residuos que no requieran de un tratamiento previo
para incorporarlos al ciclo productivo; por ejemplo: Residuos de demolición
para concreto ciclópeo de baja resistencia.
• RECUPERAR componentes de algún residuo que sin requerir tratamiento
previo, sirvan para producir nuevos elementos; por ejemplo: Madera de
embalaje como elementos de encofrado de baja resistencia.
• RECICLAR algunos residuos, que puedan ser empleados como materia
prima de un nuevo producto, luego de un tratamiento adecuado; por ejemplo:
El uso de carpeta asfáltica deteriorada como agregado de mezcla asfáltica
nueva (granulado de asfalto) luego de un proceso de chancado y zarandeo.
Residuos Peligrosos. Se almacenarán temporalmente en áreas aisladas,
debidamente señalizadas, hasta ser entregados a empresas especializadas para su
disposición final.
Adicionalmente, se cumplirá lo establecido por la Norma Técnica Peruana:
NTP 400.050 “Manejo de Residuos de la Actividad de la Construcción” y por la Ley
General de Residuos Sólidos y su Reglamento, ambas vigentes.
17. HERRAMIENTAS MANUALES Y EQUIPOS PORTÁTILES
Solo se permitirá el uso de herramientas manuales o equipos portátiles de marcas
certificadas de acuerdo a las Normas Técnicas Peruanas (NTP) de INDECOPI o a
falta de éstas, de acuerdo a Normas Internacionales.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Antes de utilizar las herramientas manuales y equipos portátiles se verificará su
buen estado, tomando en cuenta lo siguiente:
Los mangos de los martillos, combas, palas, picos y demás herramientas que
tengan mangos de madera incorporados, deben estar asegurados a la herramienta
a través de cuñas o chavetas metálicas adecuadamente colocadas y que brinden la
seguridad que la herramienta no saldrá disparada durante su uso. Los mangos de
madera no deben estar rotos, rajados, o astillados, ni tener reparaciones caseras.
Los punzones y cinceles deben estar correctamente templados y afilados y no
presentar rajaduras ni rebabas.
Los destornilladores no deben tener la punta doblada, roma o retorcida; ni los
mangos rajaduras o deformaciones.
Las herramientas de ajuste; llave de boca, llave de corona o llave mixta (boca-
corona), llaves tipo Allen, tipo francesa, e inglesa, deben ser de una sola pieza y no
presentar rajaduras ni deformaciones en su estructura, ni tener reparaciones
caseras.
Las herramientas manuales para “electricistas” o para trabajos en áreas energizadas
con menos de 1 000 voltios, deberán contar con aislamiento completo (mango y
cuerpo) de una sola pieza, no debe estar dañado ni tener discontinuidades y será
resistente a 1 000 voltios.
No están permitidas las herramientas manuales de fabricación artesanal (hechizas)
ni aquellas que no cuenten con la certificación de calidad de fabricación.
Los equipos portátiles eléctricos deben poseer cables de doble aislamiento de una
sola pieza ultraflexibles, sin empalmes, cortes ni rajaduras. Además deberán tener
interruptores en buen estado. La dimensión original del cable no debe ser alterada.
Los discos para esmerilado, corte, pulido o desbaste no deben presentar rajaduras o
roturas en su superficie.
Las herramientas manuales y equipos portátiles deben estar exentos de grasas o
aceites antes de su uso o almacenaje y contar con las guardas protectoras en caso
se usen discos de esmerilado, corte o pulido.
Se implementará la identificación por código de colores a fin de garantizar la
verificación periódica del estado de las herramientas manuales y equipos portátiles
que se encuentren en campo. Toda herramienta o equipo manual que se considere
apto, deberá ser marcado con el color del mes según lo establecido en el Anexo E
de la presente norma.
Si las herramientas manuales o equipos portátiles se encuentran en mal estado, se
les colocarán una tarjeta de NO USAR y se internará en el almacén de la obra.
Cuando una herramienta manual o equipo portátil produzca:
• Partículas en suspensión, se usará protección respiratoria.
• Ruido, se usará protección auditiva.
• Chispas o proyección de partículas sólidas (esquirlas) como característica
normal durante su operación o uso, el espacio será confinado mediante
pantallas de protección de material no combustible para mantener a los
trabajadores que no estén involucrados en la tarea, alejados del radio de
proyección de chispas y esquirlas. El trabajador que la utilice así como el
ayudante deben tener protección para trabajos en caliente.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Asimismo, debe mantenerse un extintor de polvo químico ABC, que cumpla con:
NTP 350.043-1 “Extintores portátiles: Selección, distribución, inspección,
mantenimiento, recarga, y prueba hidrostática”.NTP 350.026 “Extintores portátiles
manuales de polvo químico seco” y NTP 350.037 “Extintores portátiles sobre ruedas
de polvo químico seco dentro del área de trabajo” (en caso de extintores rodantes).
Así mismo deben retirarse todos los materiales y recipientes que contengan
sustancias inflamables.
Los equipos portátiles que funcionen con gasolina o petróleo, deben apagarse antes
de abastecerse de combustible.
Cuando se realicen trabajos en lugares energizados hasta 1000 voltios, se debe
usar herramientas con aislamiento completo. Para voltajes mayores, se debe cortar
la fuente de energía haciendo uso del sistema de Bloqueo – Señalización.
Las herramientas manuales y equipos portátiles no deben dejarse abandonados en
el suelo o en bancos de trabajo cuando su uso ya no sea necesario, deben
guardarse bajo llave en cajas que cumplan con medidas de seguridad. Cada
herramienta manual o equipo portátil debe tener su propio lugar de almacenamiento.
Los equipos portátiles accionados por energía eléctrica deben desconectarse de la
fuente de energía cuando ya no estén en uso.
Toda herramienta manual o equipo portátil accionado por fuerza motriz debe poseer
guardas de seguridad para proteger al trabajador de las partes móviles del mismo, y
en la medida de lo posible, de la proyección de partículas que pueda producirse
durante su operación.
Específicamente la sierra circular deberá contar con cuchilla divisora, guarda
superior e inferior para el disco y resguardo de la faja de transmisión.
Los tecles, tirfor, winches y cualquier otro equipo de izaje, deben tener grabada en
su estructura (alto o bajorrelieve), la capacidad nominal de carga. Adicionalmente,
contarán con pestillos o lengüetas de seguridad en todos los ganchos.
Los cables, cadenas y cuerdas deben mantenerse libres de nudos, dobladuras y
ensortijados. Todo cable con dobladuras y ensortijados debe ser reemplazado. Un
cable de acero o soga de nylon será descartado cuando tenga rotas más de cinco
(05) hebras del total o más de tres (03) hebras de un mismo torón.
18. TRABAJOS EN ESPACIOS CONFINADOS
Se considerará “Espacio Confinado” a tanques, cisternas, cámaras, recipientes,
excavaciones profundas y en general a cualquier recinto cerrado que tiene entrada y
salida limitada y que no ha sido construido para ser ocupado por tiempo prolongado
por seres humanos. Los trabajos en espacios confinados pueden presentar riesgos
de consideración, a saber:
• Atmósferas con falta de oxígeno.
• Atmósferas con polvos, vapores o gases peligrosos (tóxicos, combustibles,
inflamables o explosivos).
• Peligros mecánicos originados por partes móviles.
• Descarga de fluidos o radioactividad.
• Peligros eléctricos originados por cables energizados.
Todo trabajo a realizarse dentro de un espacio confinado, requerirá de un “Permiso
de Entrada a Espacio Confinado”, el cual deberá colocarse en forma visible en el
lugar donde se esté realizando la labor. En general, el permiso tendrá validez como
máximo por un turno de trabajo, según sea el caso. Si el trabajo se suspende por

-----------------------------------------------------------------------------------------------------------------------------------------------------------
más de dos horas, deberá evaluarse nuevamente la atmósfera del espacio
confinado antes de reanudar las labores.
No se emitirá un “Permiso de Entrada a Espacio Confinado” si no se ha confirmado
la existencia de atmósfera segura, para lo cual se considerarán los siguientes
niveles:
• Oxígeno: Porcentaje en el aíre, entre 19 y 22.
• Contaminantes tóxicos: Debajo de los límites máximos permisibles de
exposición según tablas internacionales de VLA o Norma PEL-OSHA.
• Gases o vapores inflamables: 0% del Límite Inferior de Inflamabilidad (para
trabajos en caliente).
• Polvos combustibles: Debajo del 10% del Límite Inferior de Explosividad.
Nota: Para la evaluación de atmósferas se usará oxímetro, medidor de gases y
explosímetro, según el caso.
Antes de ingresar a un espacio confinado se debe cumplir escrupulosamente con los
requerimientos estipulados en el Permiso de Trabajo correspondiente. Se debe
instruir al trabajador para la toma de conciencia de los riesgos y su prevención.
Se debe tener en cuenta que en un espacio confinado, el fuego, la oxidación y
procesos similares consumen oxígeno, pudiendo originar atmósferas con
deficiencias del mismo y que la aplicación de pinturas, lacas y similares puedan
producir atmósferas inflamables.
Todo trabajo de oxicorte, soldadura por gas o soldadura eléctrica dentro de un
espacio confinado, debe realizarse con los cilindros/máquina de soldar ubicados
fuera del recinto cerrado.
Se debe contar en todo momento con un trabajador fuera del espacio confinado
para apoyar cualquier emergencia. Si existe el riesgo de atmósfera peligrosa, los
trabajadores dentro del espacio confinado deben usar arnés de seguridad
enganchado a una cuerda de rescate que conecte con el exterior. Así mismo, se
debe contar con un equipo de respiración autónoma para usarse en caso sea
necesario el rescate de algún trabajador.
Entre los espacios confinados mas frecuentes tenemos:
• Cisternas y pozos
• Alcantarillas
• Sótanos y desvanes
• Cubas y depósitos
• Reactores químicos
• Furgones
• Arquetas subterráneas
• Túneles
• Conductos aire
acondicionado
• Galerías de servicios
• Fosos
• Silos
Entre los motivos de acceso mas frecuentes tenemos:
• Construcción
• Reparación .limpieza
• Pintura
• Inspección
• Rescate.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
19. ALMACENAMIENTO Y MANIPULEO DE MATERIALES
19.1 Consideraciones previas a las actividades de trabajo.
De la zona de almacenaje.
• La zona de almacenaje tendrá la menor cantidad de elementos contaminantes
que hagan variar las propiedades de los materiales apilados.
• Los productos contaminantes estarán almacenados sobre bandejas de HDPE.
• Las áreas de carga y descarga deben estar claramente definidas. Se
demarcarán con una línea amarilla de 4” de ancho previa coordinación con el
Supervisor de su Contrato.
• Los estantes, anaqueles y estructuras nunca se sobrecargarán.
• Cuando la altura del anaquel exceda tres veces su ancho, se arriostrará.
• Los anaqueles y estantes contarán con indicaciones sobre el peso máximo que
pueden soportar.
• Cuando se colocan pequeñas cajas de almacenamiento (con clavos, pernos,
tuercas, etc.) en los anaqueles, estos tienen un labio para prevenir caídas
accidentales de las cajas.
• Prohibido escalar los anaqueles.
• Los cuartos con controles eléctricos no se usan nunca como depósitos o
almacenes.
• El almacenamiento debe ser limpio y ordenado. Debe permitir fácil acceso al
personal y los equipos.
• Se emplean escaleras para alcanzar los niveles de los anaqueles que tengan
más de 1.80 m. de altura.
• Los materiales deben ser apilados en áreas niveladas (horizontales) y estables
(que no se hundan).
• La altura total de la ruma no debe exceder tres veces la dimensión más
pequeña de la base. En ningún caso tendrá una altura superior a 2.40 metros.
• El máximo peso de la ruma depende de la capacidad que tenga el item más
bajo para soportar el peso de la columna.
• A menos que se utilicen soportes especiales, las filas deben acomodarse de
modo que los contenedores se ajusten entre sí. Se debe poner especial énfasis
en las esquinas.
• Las pilas adyacentes no deben soportarse entre sí.
• Se debe dejar espacio suficiente entre filas como para que pase cómodamente
una persona y debe mantenerse libre de obstrucciones.
• Deben tomarse las precauciones del caso como señales barricadas y otras, para
evitar que los vehículos choquen contra las pilas, si éstas se encuentran cerca
de su tránsito o de lugares por donde circulan vehículos, a fin de que no se
afecte la estabilidad de la pila.
• Las parihuelas usadas para apilar deben estar en buena condición. Los
encargados del apilamiento serán responsables de asegurar su buena
condición.
• Las pilas cuya altura sea mayor que tres veces el lado menor de la base,
deberán ser aseguradas en las esquinas apilando artículos en forma alternada.
• Las pilas de ladrillos deberán estibarse en forma cruzada uno con otro y su
altura no podrá exceder de 2,40 mts.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
De los materiales.
• Los cilindros de gas comprimido deben almacenarse en posición vertical con las
válvulas protegidas por sus capuchas o tapas. No se aceptará el ingreso a la
obra de cilindros sin tapa. Los cilindros estarán asegurados por una cadena que
pasará entre la mitad y tres cuartas partes de su lado superior.
• Los cilindros de oxígeno y acetileno (o cualquier oxidante y combustible) se
almacenarán a una distancia de 8 m. entre sí. Dentro de cada clase de producto,
los cilindros llenos estarán separados de los vacíos. Tantos cilindros llenos como
vacíos deberán encontrarse asegurados.
• Deberán mantenerse almacenes independientes de acuerdo a la naturaleza de
los materiales (comunes, peligrosos, hidrocarburos y sus derivados).
• Los artículos más pesados se almacenan en la parte más baja del anaquel.
• Los productos químicos (incluyendo ácidos y bases) se almacenan de forma que
se evite el contacto accidental entre sustancias cuya mezcla genere reacciones
químicas violentas o que libere humos o gases peligrosos.
• Todos los productos químicos incluyendo hidrocarburos y sus derivados,
deberán contar con una ficha de seguridad del material (MSDS).
• Cada producto se almacenará con su respectiva bandeja de contención.
• Los artículos deben almacenarse lo suficientemente lejos de los cercos para
protegerlos cuando se manipulan materiales.
• El almacenaje de materiales líquidos en tanques y el de sustancias peligrosas
debe ser previamente aprobado por el prevencionista de la obra.
• No se apila material de manera que obstruya el equipo contra incendios, las
duchas, lavaojos, la iluminación, los paneles eléctricos o la ventilación.
• Los tubos u otro material de sección circular deben almacenarse en estructuras
especialmente diseñadas, a falta de estas se colocarán sobre estacas
(durmientes) de sección uniforme en número tal con respecto a su longitud que
no permita su flexión, debiendo colocarse además cuñas de madera apropiadas
en ambos lados de su base.
• Los materiales apilados y almacenados deben estar claramente identificados y
etiquetados en forma adecuada. Las etiquetas incluirán precauciones contra el
peligro, si existe la necesidad.
De la capacitación.
• El personal involucrado es capacitado en las acciones preventivas a tomar con
respecto a la seguridad en la actividad de almacenamiento.
• El prevencionista tendrá una calificación sobre la base de su experiencia de
ejecución de la actividad de almacenamiento.
• Para el caso de servicios contratados estos se regirán por el presente
procedimiento.
• El personal de almacenes y todo el personal de obra en general deberá recibir
capacitación específica sobre las Hojas de Seguridad MSDS del producto que
manipula, lo cual estará debidamente registrado.
19.2 Consideraciones adicionales.
Apilamientos no autorizados.
El prevencionista debe determinar los lugares de apilamiento, quedando prohibido
hacerlo entre otros:
• Bajo las escaleras.
• Frente y al costado de las puertas.
• En los pasillos peatonales.
• Superficies inestables.
• Obstruyendo el acceso a equipos
contra incendio.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Almacenamiento de material inflamable y/o combustibles.
El prevencionista debe asegurar que toda área seleccionada para almacenamiento
de materiales combustibles y/o inflamables sea adecuada y:
• Que estos estén en recipientes específicamente diseñados para el tipo de
material.
• Que los materiales inflamables y/o combustibles no sean almacenados,
transferidos o trasladados de un contenedor a otro en las proximidades de
trabajos con llama abierta o cualquier otra fuente de ignición.
• Que tenga ventilación adecuada para prevenir acumulación de vapores o gases
en el área de almacenamiento.
• No se debe almacenar inflamables y/o combustible a menos de 7 m de cualquier
estructura habitada y a menos de 15 m de fuentes de ignición.
20. PROTECCIÓN EN TRABAJOS CON RIESGO DE CAÍDA
20. TRABAJOS EN ALTURA
En general, se debe evitar la permanencia y circulación de personas y/o vehículos
debajo del área sobre la cual se efectúan trabajos en altura, debiendo acordonarse con
cintas de peligro color rojo y señalizarse con letreros de prohibición de ingreso:
“CAIDA DE OBJETOS - NO PASAR”
Toda herramienta de mano deberá amarrarse al cinturón del trabajador con una soga
de nylon (3/8”) y de longitud suficiente para permitirle facilidad de maniobra y uso de la
herramienta. Así mismo, la movilización vertical de materiales, herramientas y objetos
en general, deberá efectuarse utilizando sogas de nylon de resistencia comprobada
cuando no se disponga de medios mecánicos de izaje (winche). El ascenso y
descenso del personal a través de andamios y escaleras debe realizarse con las
manos libres (ver estándar de uso de escaleras).
20.1 Sistema de detención de caídas
Todo trabajador que realice trabajos en altura debe contar con un sistema de
detención de caídas compuesto por un arnés de cuerpo entero y de una línea de
enganche con amortiguador de impacto con dos mosquetones de doble seguro (como
mínimo), en los siguientes casos:
• Siempre que la altura de caída libre sea mayor a 1.80 m.
• A menos de 1.80 m. del borde de techos, losas, aberturas y excavaciones sin
barandas de protección perimetral.
• En lugares donde, independientemente de la altura, exista riesgo de caída sobre
elementos punzo cortantes, contenedores de líquidos, instalaciones eléctricas
activadas y similares.
• Sobre planos inclinados o en posiciones precarias (tejados, taludes de terreno), a
cualquier altura.
La línea de enganche debe acoplarse, a través de uno de los mosquetones, al anillo
dorsal del arnés, enganchando el otro mosquetón a un punto de anclaje que resiste
como mínimo 2.265 Kg-F ubicado sobre la cabeza del trabajador, o a una línea de vida
horizontal (cable de acero de ½” o soga de nylon de 5/8” sin nudos ni empates), fijada
a puntos de anclaje que resistan como mínimo 2.265 Kg-F y tensada a través de un
tirfor o sistema similar. La instalación del sistema de detención de caída debe ser
realizada por una persona competente y certificada por entidad acreditada.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
La altura del punto de enganche debe ser calculado tomando en cuenta que la
distancia máxima de caída libre es de 1.80 m., considerando para el cálculo de dicha
distancia, la elongación de la línea de vida horizontal y la presencia de obstáculos
existentes adyacentes a la zona de trabajo.
En trabajos con alto riesgo de caída, deben instalarse sistemas de “arresto” que
garanticen el enganche permanente del personal durante el desarrollo de las
operaciones.
En trabajos de montaje, mantenimiento y reparación de estructuras, la línea de
enganche debe estar acoplada a un sistema retráctil. El ascenso y descenso a través
de la estructura durante la instalación del sistema de detención de caídas, se hará con
doble línea de enganche con amortiguador de impacto.
Para ascenso o descenso de grúas torre con escaleras verticales continuas, se usará
un sistema de “arresto” compuesto de una línea de vida vertical y freno de soga.
El equipo personal de detención de caídas compuesto de arnés y línea de enganche y
los sistemas de línea de vida horizontales y verticales instalados en obra, deben ser
verificados periódicamente por una persona competente quién mantendrá un registro
de las inspecciones realizadas hasta el final de la obra. La periodicidad de revisión se
establecerá a través de un programa de inspeccione planteado en función de la
frecuencia y condiciones de uso de los equipos.
En caso se observen cortes, abrasiones, quemaduras o cualquier tipo de daño o
deterioro, el equipo personal y sistema complementarios deben ser inmediatamente
puestos fuera de servicio. Todo arnés y línea de vida que haya soportado la caída de
un trabajador, debe descartarse de inmediato. Los demás componentes del sistema de
“arresto” (frenos de soga, bloques retráctiles, etc.) deben ser revisados y certificados
por el distribuidor autorizado, antes de ponerse nuevamente en operación.
Los componentes del sistema de arresto se almacenarán en lugares aireados y secos,
alejados de objetos punzo-cortantes, aceites y grasas. Los arneses y líneas de
enganche se guardarán colgados en ganchos adecuados. Ver Anexo F
21. USO DE ANDAMIOS
21.1 Trabajos sobre andamios
Sólo se permitirá fijar la línea de enganche a la estructura del andamio cuando no
exista otra alternativa, en cuyo caso debe garantizarse la estabilidad del andamio con
anclajes laterales de resistencia comprobada (arriostres), para evitar su
desplazamiento o volteo, en caso deba soportar la caída del trabajador. La línea de
enganche debe conectarse al andamio, a través de una eslinga de nylon o carabinero
(componentes certificados), colocado en alguno de los elementos horizontales del
andamio que se encuentre sobre la cabeza del trabajador. Nunca debe conectarse
directamente la línea de enganche, a ningún elemento del andamio.
En andamios colgantes, la línea de enganche deberá estar permanentemente
conectada, a través de un freno de soga, a una línea de vida vertical (cuerda de nylon
de 5/8”) anclada a una estructura sólida y estable independiente del andamio. En este
caso, siempre debe contarse con una línea de vida vertical independiente por cada
trabajador.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
21.2 Consideraciones antes de las actividades de trabajo.
El andamio se organizará en forma adecuada para que quede asegurada su
estabilidad y al mismo tiempo para que los trabajadores puedan estar en él con las
debidas condiciones de seguridad, siendo estas últimas extensivas a los restantes
trabajadores de la obra.
Los caballetes estarán firmemente asentados para evitar todo corrimiento. Se
desecharán los tablones con nudos o defectos peligrosos que comprometan su
resistencia.
El piso del andamio estará constituido preferentemente por tablones de 7,5 cm. de
espesor.
La separación entre dos caballetes consecutivas se fijará teniendo en cuenta las
cargas previstas y los tablones que constituyen el piso de la plataforma de trabajo.
De manera general, esta distancia no deberá ser mayor de 1 m. para tablones de 40
mm. de espesor, de 1,50 m. para tablones de espesor comprendido entre 40 y 50 mm.
y de 2 m. para tablones de 50 mm. o más de espesor.
En cualquier caso la separación entre caballetes no sobrepasará los 3,50 m.
Si se emplearan tablones estandarizados de 4 m. de longitud, que son apropiados
para una separación entre caballetes de 3,60 m., se deberá disponer un tercer
caballete intermedio entre ambos, sobresaliendo por lo tanto los tablones 20 cm. a
ambos extremos de los apoyos de los caballetes.
Las consideraciones a tenerse en cuenta serán:
• Para proceder a la construcción de un andamio o plataforma de trabajo se debe
transportar los elementos de construcción, crucetas, diagonales, barandas,
escaleras, marcos, pernos tablones, plataformas, garruchas, tacos y señalización
adecuada al lugar de trabajo con la debida autorización y cuidado.
• El piso donde se armará el andamio o plataforma de trabajo será nivelado y firme.
Un andamio no debe ser colocado sobre tierra, fango, césped, grava, o superficies
irregulares. En estos casos, debajo del andamio debe colocarse madera firme de 10
ó 12 pulgadas de ancho por 2 pulgadas de espesor que cubran dos patas y/o
garruchas del andamio, a fin de evitar que las garruchas y/o patas se hundan.
• Los soportes, bases y cuerpo para todo andamio o plataforma de trabajo será de
buena calidad, rígido, estable y con capacidad suficiente para soportar una carga
equivalente a cuatro (4) veces la carga máxima que se pretende usar en el andamio
incluyendo el peso del mismo andamio.
• Para la nivelación de los andamios se colocaran tornillos de ajuste solamente entre
la base y la sección de la estructura vertical. Se prohíbe el uso de tornillos de ajuste
de más de 30 cm. de largo
• Cualquier elemento de un andamio o plataforma de trabajo (como soportes, cuerpo,
diagonales, escaleras, soportes de pata, garruchas) que haya sido dañado por
cualquier razón, debe ser inmediatamente reemplazado.
• Todas las garruchas usadas en andamios deben tener recubrimiento de goma y un
sistema de frenos para mantener el andamio en posición y ser capaces de soportar
4 veces el peso de la carga máxima a utilizar. Las garruchas deben permanecer
frenadas desde la construcción del andamio, solo se desactivara el freno al
momento del traslado del andamio. Todas las garruchas de los andamios usarán
adicionalmente tacos o cuñas de madera o metal que aseguren su inmovilización.
• La superficie de trabajo será de paneles metálicos o de tablones de madera tornillo,
equivalente o mejor. Está estrictamente prohibido el uso de tablones de pino. Los
tablones estarán libres de nudos, rajaduras, astillados o cualquier otro defecto que
disminuya su resistencia estructural, no pueden ser pintados o cubiertos por algún

-----------------------------------------------------------------------------------------------------------------------------------------------------------
tipo de materiales o sustancias a fin de facilitar la verificación de su buen estado. El
ancho de los tablones será de 25 o 30 cm y su espesor de 5 cm. No se admiten
tablas de menor espesor colocadas una sobre otra por ser su resistencia la que
corresponde a una sola tabla.
• La máxima longitud permitida para un tablón será determinada según la tabla a
continuación:
Carga (Kg/m) 35 70 100 140
Longitud Permisible (m) 3 2.5 1.8 1
• Todos los tablones del andamio o plataforma serán colocados juntos. Los tablones
tendrán topes o ganchos seguros en ambos extremos para prevenir
desplazamientos longitudinales y movimientos o desplazamiento lateral, además,
deberán estar firmemente amarrados. Cada tablón sobrepasará su apoyo entre 15 y
30 cm.
• El acceso a la plataforma del andamio será por una escalera o un modo de acceso
equivalente, absolutamente seguro. Esta estrictamente prohibido trepar y/o trabajar
parado sobre el pasamanos, la baranda intermedia, las crucetas o el arriostre del
andamio.
• Las plataformas de los andamios tendrán pasamanos a una altura de 1.05 m.
firmemente sujetos; barandas intermedias a una altura de 54 cm., rodapiés y deben
estar completamente cubiertas con tablones.
• Todo soporte de baranda, pasamanos y baranda intermedia tendrá la capacidad de
resistir una fuerza de 100 Kg./m en cualquier dirección.
En la construcción de barandas, pasamanos y barandas intermedias se usará tubos
metálicos de preferencia de fierro galvanizado, o materiales que cumplan con la
resistencia indicada. Sé prohíbe el uso como barandas de cabos de nylon o manila,
alambre o elementos similares.
• Los rodapiés se ubicaran sobre las plataformas que se encuentren sobre 1.80 m y
se instalarán al 100% de los lados de la misma. El ancho no será menor de 10 cm. y
su espesor de no menos de 2.5 cm. La sujeción será segura y capaz de soportar
presiones producidas por las herramientas y materiales que se ubiquen dentro en la
plataforma.
• Los andamios deben ser amarrados a estructuras estables, o estabilizados con
soportes (arriostres), cuando tengan una altura mayor de tres (3) veces la dimensión
más corta de su base. Por regla general, un andamio mayor de 2 cuerpos será
asegurado en el 2do, 4to, 6to cuerpo, etc., en ambos lados.
• Los andamios también tendrán que estar arriostrados horizontalmente cada 9 m. a
estructuras estables, en estos casos los andamios deberán ser aprobados por el
prevencionista de riesgos. El montaje de un andamio que sobrepase los 3 cuerpos
de altura, debe ser aprobado por el prevencionista de riesgos.
• Se prohíbe el uso de andamios expuestos a vientos fuertes.
• Los trabajadores usarán EPI contra caídas en el armado y desarmado de andamios.
• Se prohíbe usar los componentes de diferentes fabricantes en un mismo andamio.
• Cualquier otra disposición no contenida en el presente capítulo se regirá por lo
establecido en la NTP 400.033 Andamios. Definiciones y clasificación y sus
modificaciones así como en la NTP 400.034 Andamios. Requisitos y sus
modificaciones.
21.3 Capacitación.
Antes de que a cualquier persona se le asigne tareas o trabajos asociados con la
construcción, uso, inspección o desarme de andamios o plataformas de trabajo,
dicha persona deberá ser capacitada en Trabajos en Altura para que obtenga la
comprensión, conocimiento y habilidad para realizar tales tareas o trabajo de una
manera segura.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

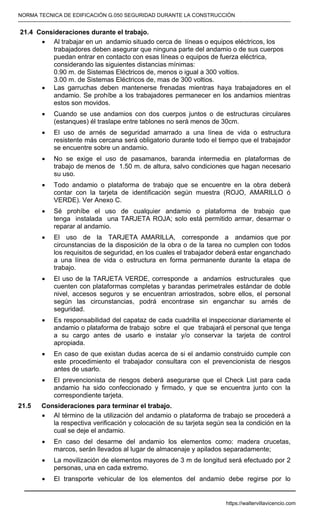

21.4 Consideraciones durante el trabajo.
• Al trabajar en un andamio situado cerca de líneas o equipos eléctricos, los
trabajadores deben asegurar que ninguna parte del andamio o de sus cuerpos
puedan entrar en contacto con esas líneas o equipos de fuerza eléctrica,
considerando las siguientes distancias mínimas:
0.90 m. de Sistemas Eléctricos de, menos o igual a 300 voltios.
3.00 m. de Sistemas Eléctricos de, mas de 300 voltios.
• Las garruchas deben mantenerse frenadas mientras haya trabajadores en el
andamio. Se prohíbe a los trabajadores permanecer en los andamios mientras
estos son movidos.
• Cuando se use andamios con dos cuerpos juntos o de estructuras circulares
(estanques) él traslape entre tablones no será menos de 30cm.
• El uso de arnés de seguridad amarrado a una línea de vida o estructura
resistente más cercana será obligatorio durante todo el tiempo que el trabajador
se encuentre sobre un andamio.
• No se exige el uso de pasamanos, baranda intermedia en plataformas de
trabajo de menos de 1.50 m. de altura, salvo condiciones que hagan necesario
su uso.
• Todo andamio o plataforma de trabajo que se encuentre en la obra deberá
contar con la tarjeta de identificación según muestra (ROJO, AMARILLO ó
VERDE). Ver Anexo C.
• Sé prohíbe el uso de cualquier andamio o plataforma de trabajo que
tenga instalada una TARJETA ROJA; solo está permitido armar, desarmar o
reparar al andamio.
• El uso de la TARJETA AMARILLA, corresponde a andamios que por
circunstancias de la disposición de la obra o de la tarea no cumplen con todos
los requisitos de seguridad, en los cuales el trabajador deberá estar enganchado
a una línea de vida o estructura en forma permanente durante la etapa de
trabajo.
• El uso de la TARJETA VERDE, corresponde a andamios estructurales que
cuenten con plataformas completas y barandas perimetrales estándar de doble
nivel, accesos seguros y se encuentran arriostrados, sobre ellos, el personal
según las circunstancias, podrá encontrase sin enganchar su arnés de
seguridad.
• Es responsabilidad del capataz de cada cuadrilla el inspeccionar diariamente el
andamio o plataforma de trabajo sobre el que trabajará el personal que tenga
a su cargo antes de usarlo e instalar y/o conservar la tarjeta de control
apropiada.
• En caso de que existan dudas acerca de si el andamio construido cumple con
este procedimiento el trabajador consultara con el prevencionista de riesgos
antes de usarlo.
• El prevencionista de riesgos deberá asegurarse que el Check List para cada
andamio ha sido confeccionado y firmado, y que se encuentra junto con la
correspondiente tarjeta.
21.5 Consideraciones para terminar el trabajo.
• Al término de la utilización del andamio o plataforma de trabajo se procederá a
la respectiva verificación y colocación de su tarjeta según sea la condición en la
cual se deje el andamio.
• En caso del desarme del andamio los elementos como: madera crucetas,
marcos, serán llevados al lugar de almacenaje y apilados separadamente;
• La movilización de elementos mayores de 3 m de longitud será efectuado por 2
personas, una en cada extremo.
• El transporte vehicular de los elementos del andamio debe regirse por lo

-----------------------------------------------------------------------------------------------------------------------------------------------------------
establecido en el Reglamento Nacional de Vehículos (DECRETO SUPREMO Nº
058-2003-MTC) y sus modificaciones.
21.6 Consideraciones adicionales.
Se deben tener en cuenta las siguientes consideraciones en la tapa de
mantenimiento:
• Los andamios y plataformas de trabajo, incluyendo las vías de acceso deberán
ser periódicamente revisados por personal competente y mantenidos en forma
segura.
• Los andamios o plataformas de trabajo: elevados, dañados o débiles de
cualquier manera, deberán ser retirados o reparados inmediatamente.
• Al personal no se le debe permitir trabajar sobre andamios debilitados o
plataformas dañadas.
• Los andamios deberán ser inspeccionados diariamente por el personal
responsable y los mismos trabajadores.
21.7 Andamios Suspendidos (Colgantes).
• Todas las partes y componentes de los sistemas de andamios suspendidos,
deberán ser diseñados y construidos con un factor de seguridad mínimo de 4.
Los cables empleados para soportar el andamio deberán ser capaces de
soportar no menos de 3 000 Kg.
• Los andamios suspendidos deben ser soportados por cables con un factor de
seguridad mínimo de 4 y asegurados a los postes de anclaje.
• Los cables de suspensión deben tener los extremos fijos dotados de casquetes
asegurados por uniones u otro medio equivalente y unidos por grilletes.
• Los cables no deben ser tejidos.
• Los cables de suspensión deberán estar unidos a las líneas verticales de los
soportes, y la sujeción deberá ser directamente sobre los tambores de los
winches.
• Todos los andamios colgantes deben estar provistos con winches que pueden
ser operados desde la plataforma. Un letrero deberá indicar la carga que ellos
soportan en kilogramos.
• Las vigas de soporte deben estar en un plano vertical perpendicular a la fachada
que mantiene el correspondiente soporte de la plataforma.
• Todos los andamios suspendidos deben ser equipados, ya sea con sistema
manual o con sistema eléctrico de elevación. La maquinaria deberá ser de
transmisión tipo gusano o manual/eléctrica con bloqueo del winche diseñada
para detener independientemente el freno manual y no moverse cuando la
energía esté desconectada.
• Los andamios suspendidos deben estar sujetos con vientos, a fin de evitar el
balanceo.
• La plataforma (piso de andamios colgantes) debe ser fabricada de la siguiente
manera:
Las dimensiones de los tablones de los andamios deberán ser de 5 cm. de
espesor y 25 a 30 cm de ancho.
El ancho total deberá cubrir al 100% del andamio.
• Dos tablones no deben unirse entre sí. Los tablones de la plataforma deben
asegurarse juntos por su parte inferior con topes. Los topes deben instalarse a
intervalos de no menos de 1 m. y a 15 cm. de cada extremo del tablón.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
• La luz entre los soportes de la plataforma, no será superior a 1,8 m. y los
tablones no deben extenderse más de 30 cm. pasando los extremos de los
soportes. La plataforma ira unida a los soportes.
• Los andamios colgantes no serán usados simultáneamente por más de tres
trabajadores con herramientas livianas.
22. MANEJO Y MOVIMIENTO DE CARGAS
22.1 Consideraciones antes de las actividades de trabajo.
• Antes que a cualquier persona se le asignen tareas o trabajos asociados con la
identificación de peligros, prueba, supervisión, u otro tipo de trabajo que tenga
que ver con equipos de alzado y grúas móviles, ésta deberá ser capacitada para
que obtenga la comprensión, conocimiento y habilidad para realizar tales tareas
o trabajo de una manera segura. Si las condiciones cambiarán, podría ser
necesario capacitación adicional. Ver Anexo H.
• Solamente el personal entrenado y autorizado podrá operar las grúas así como
todo equipo de elevación y transporte.
• Los equipos de elevación y transporte deberán ser montados y operados de
acuerdo a lo establecido por el fabricante y por el manual de operaciones
correspondientes al equipo.
• El ascenso de personas sólo se realizará en equipos de elevación habilitados
especialmente para tal fin.
• El prevencionista inspeccionará visualmente el área de trabajo para identificar
peligros potenciales antes de mover la grúa, los que serán informados a los
operadores, para prevenir los riesgos que puedan suponer.
• El prevencionista asesorará al Supervisor de este trabajo en la elaboración del
Análisis de Seguridad del Trabajo, con participación de todo el personal
involucrado en la tarea, identificando los riesgos y estableciendo las medidas de
corrección y control.
• Se deberá suministrar todo equipo de protección personal requerido, así como
prever los elementos para su correcta utilización (cinturones de seguridad y
puntos de enganche efectivos).
• Los equipos de izar que se construyan o importen, tendrán indicadas en lugar
visible las recomendaciones de velocidad y operación de las cargas máximas y
las condiciones especiales de instalación tales como contrapesos y fijación.
• El área de maniobra deberá encontrarse restringida y señalizada.
• Los Supervisores de este trabajo se asegurarán que no haya personas dentro
del área de influencia de la grúa antes de mover la carga.
• Los operadores de las grúas solo obedecerán las órdenes de un determinado
rigger. En caso de emergencia la señal de parada puede ser dada por
cualquiera y deberá ser obedecida inmediatamente.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
• Una duda en la interpretación de la señal debe ser tomada como una señal de
parada.
• El operador de una grúa no debe mover una carga a menos que la señal haya
sido claramente vista y entendida.
• Todas estas ordenes y señales se basan en el Código Internacional de Señales
(ver Anexo H)
• Nunca arrastre las eslingas, cadenas, ganchos o estrobos por el suelo.
• Está prohibido estrobar y manipular cargas, sin guantes de cuero.
• Los puntos de fijación y arriostramiento serán seleccionados de manera de
asegurar la estabilidad del sistema de izar con un margen de seguridad.
• El operador debe verificar que el gancho de la grúa esté directamente encima
de la carga antes de levantarla.
• Las tareas de armado y desarmado de las estructuras de los equipos de izar,
serán realizadas por personal entrenado y autorizado.
• Las grúas deberán contar con un extintor contra incendios PQS ABC de 9Kg.
como mínimo. El extintor estará instalado en un lugar de fácil acceso.
• El color del chaleco reflectivo del rigger deberá distinguirse de los chalecos del
resto de trabajadores para ser fácilmente identificado por el operador de la grúa.
Ver detalles del chaleco en Anexo G.
Estrobos y eslingas
• Los estrobos, cadenas, cables y demás equipos de izaje deben ser
cuidadosamente revisados antes de usarlos. Aquellos que se encuentren en
malas condiciones deben ser retirados del proyecto en forma inmediata.
• La fijación del estrobo debe hacerse en los puntos establecidos; si no los hay,
se eslingará por el centro de gravedad, o por los puntos extremos más
distantes.
• Ubicar el ojal superior en el centro del gancho.
• Verificar el cierre del mosquetón de seguridad.
• Al usar grilletes, roscarlos hasta el fondo.
• Los estrobos no deberán estar en contacto con elementos que los deterioren.
• La carga de trabajo para los estrobos será como máximo la quinta parte de su
carga de rotura.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Ganchos
• Los ganchos serán de material adecuado y estarán provistos de pestillo u
otros dispositivos de seguridad para evitar que la carga pueda soltarse.
• Las poleas de los ganchos deberán contar con limitadores de izaje
operativos.
• Los ganchos deberán elegirse en función de los esfuerzos a que estarán
sometidos.
• Las partes de los ganchos que puedan entrar en contacto con las eslingas
no deben tener aristas vivas.
22.2 Consideraciones durante las actividades de trabajo.
• Solamente aquellas personas entrenadas y autorizadas podrán dar señales
a los operadores de grúas.
• El operador de máquinas no laborará si esta cansado, enfermo o con sueño.
• Se deberá prestar especial atención en caso de que existan cables
eléctricos en el área de maniobra. En caso positivo, esta condición deberá
ser evaluada por el prevencionista.
• Todo el equipo accionado con sistemas eléctricos deberá contar con
conexión a tierra.
• La capacidad máxima autorizada de izaje de las grúas para un radio dado
será del 80%. Para distancias y pesos no indicados deberá interpolarse los
valores para hallar los resultados.
• Las operaciones de izar se suspenderán cuando se presenten vientos
superiores a 80 Km/h.
• Se prohíbe la permanencia y el pasaje de trabajadores en la “sombra de
caída”.
• Para los casos de carga y descarga en que se utilice winche con plataforma
de caída libre; las plataformas deberán estar equipadas con un dispositivo
de seguridad capaz de sostenerla con su carga en esta etapa.
• El área que determina el radio de giro posterior de la cabina de la grúa
deberá limitarse para evitar la exposición del personal a riesgos de
accidentes.
• Al circular la grúa, lo hará con la pluma baja, siempre que las circunstancias
del terreno lo permitan.
• El rigger se encarga de verificar que la carga de la grúa sea retirada lo más
pronto posible para su utilización posterior y que las eslingas de izaje hayan
sido removidas.
• Concluida la maniobra la grúa se retira del área de trabajo con una liebre.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
• Cuando después de izada la carga se observe que no está correctamente
asegurada, el maquinista hará sonar la señal de alarma y descenderá la
carga para su arreglo.
• Todos los elementos de restricción y señalización son removidos del área de
trabajo dejando ésta en buenas condiciones de orden y limpieza.
• La permanencia de la grúa en el área de trabajo deberá ser coordinada con
anticipación con la administración de la obra.
• Dejar la pluma baja al terminar la tarea.
• Al dejar la máquina, el operador bloqueará los controles y desconectará la
llave principal.
• No se dejarán los aparatos de izar con carga suspendida.
23. EXCAVACIONES
23.1 Requisitos generales
• Se ejercerá una supervisión frecuente por parte del profesional responsable
de la obra con experiencia, que garantice que se ha tomado las medidas de
seguridad indicadas.
• Antes de empezar la excavación el perímetro de la superficie se limpiará de
materiales sueltos. Se eliminarán todos los objetos que puedan
desplomarse y que constituyen peligro para los trabajadores, tales como:
árboles, rocas, rellenos, etc.
• Si se encontrara una tubería, línea de servicios públicos u otra instalación
durante la excavación, se suspenderá inmediatamente el trabajo y se
informará al prevencionista sobre el incidente. Se suspenderá todo tipo de
trabajo.
• Se prohíbe la excavación mecánica cerca de líneas eléctricas, tuberías, y
otros sistemas a menos que se les hubiera desconectado la energía y
cerrado el acceso a las mismas.
• Se deberá prevenir los peligros de caída de materiales u objetos, o de
irrupción de agua en la excavación; o en zonas que modifiquen el grado de
humedad de los taludes de la excavación.
• No se permitirá, por ningún motivo, la presencia de personal en una
excavación durante la realización de operaciones con equipo mecánico,
durante la operación de relleno de la zanja ni bajo la vertical del equipo o
tubería a instalarse.
• En los momentos de nivelación y compactación de terreno, el equipo de
colocación del material de relleno, trabajará a una distancia no menor de 20
m de la zona que se esté nivelando o compactando.
• Las tareas para efectuar taludes y apuntalar se harán cumpliendo con el
siguiente procedimiento:
En excavaciones donde el personal trabaje a 1,20 metros o más de
profundidad, se deberá proporcionar una escalera de mano u otro medio de
acceso equivalente. Se deberá proporcionar una escalera adicional por cada
tramo de (7,60 metros) en zanjas y excavaciones. Dichas escaleras deberán

-----------------------------------------------------------------------------------------------------------------------------------------------------------
sobresalir por lo menos (1,00 metro) sobre la superficie del terreno y
deberán sujetarse para evitar movimientos.
Cuando hubiera personal trabajando en excavaciones circulares o
rectangulares definidas como Espacios Confinados (ver 6.21), se le deberá
proporcionar un medio seguro de entrada y salida conforme a los
Procedimientos para Espacios Confinados.
Se deberá contar con un asistente en la superficie de la excavación, quien
estará en contacto con la(s) persona(s) dentro de la excavación. También
serán aplicables los siguientes requisitos:
Se le suministrará un arnés de seguridad y una línea de vida controlada por
el asistente en la superficie.
• Antes de entrar a una excavación se verificará que se pueda renovar la
atmósfera dentro de la misma.
• El personal que trabaje en excavaciones deberá usar el equipo de
protección personal mínimo y en casos especiales de acuerdo a los riesgos
evaluados por el prevencionista. Se ha ampliado el párrafo del reglamento
vigente.
• Durante las interrupciones del trabajo de excavación, el operador del equipo
de excavación hará una inspección visual en torno al equipo para detectar la
existencia de condiciones de riesgo.
• Las excavaciones que crucen caminos y vías de acceso deberán cubrirse
con planchas de metal de resistencia apropiada u otro medio equivalente, a
menos que la excavación sea de tal magnitud que represente un peligro
para los vehículos y equipos. En tales casos se deberá poner barreras en el
camino.
• Las vías públicas de circulación deben estar libres de material excavado u
otro objeto que constituye un obstáculo.
• En los casos en que las zanjas se realicen en terrenos estables, se evitara
que el material producto de la excavación se acumule a menos de 2 m del
borde de la zanja.
• La determinación y diseño de un sistema de soporte de la tierra se basará
en un análisis detallado de los siguientes factores: profundidad del corte,
cambios previstos del suelo debidos al aire, sol, agua, y movimiento del
terreno por vibraciones originadas por vehículos o voladuras, y empuje de
tierras.
23.2 Instalación de barreras
• Se deben instalar los entibamientos, apuntalamientos o tablaestacadados
para evitar riesgos en la zona de trabajo y en zonas colindantes
(edificaciones, vias públicas, etc.) de acuerdo al análisis de trabajo (estudio
de suelos). Ver Anexo I.
• Las excavaciones y zanjas deberán ser apropiadamente identificadas con
señales, advertencias y barricadas.
• Las barreras de advertencia y protección deberán instalarse a no menos de
1.8 m. del borde de la excavación o zanja.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
• Si la excavación se realiza en la vía pública, la señalización será hecha con
elementos de clara visibilidad durante el día, y con luces rojas en la noche,
de modo que se advierta su presencia.
• Si una excavación estuviera expuesta a vibraciones o compresión causadas
por vehículos, equipos o de otro origen, las barreras de protección deberán
instalarse a no menos de tres metros del borde de la excavación.
• Si la excavación tuviera más de tres metros de profundidad, esa distancia
desde el borde se aumentará en un metro por cada dos metros de
profundidad adicional.
• Si la excavación se realiza en zona adyacente a una edificación existente, se
preverá que la cimentación del edificio existente esté suficientemente
garantizada.
• El constructor o contratista de la obra, bajo su responsabilidad, propondrá, si
lo considera necesario, modificaciones al proceso constructivo siempre y
cuando mantenga el criterio estructural del diseño del proyecto.
• Casos especiales (niveles freaticos)
Antes de iniciar la excavación se contará por lo menos con el diseño,
debidamente avalado por el responsable de la seguridad de la obra, de por
lo menos:
Sistema de bombeo y líneas de evacuación de agua para mantener en
condiciones de trabajo las zonas excavadas. Las operaciones de bombeo se
realizarán teniendo en cuenta las características del terreno establecidas en
el estudio de mecánica de suelos, de tal modo que se garantice la
estabilidad de las posibles edificaciones vecinas a la zona de trabajo. En
función de este estudio se elegirán los equipos de bombeo adecuados.
Sistema de tablestacado o caissons, a usarse durante la excavación.
En el caso del empleo de tablestacado o ataguías, el apuntalamiento y/o
sostenimiento de los elementos estructurales se realizará paralelamente con
la excavación y siguiendo las pautas dadas en el diseño estructural. El
personal encargado de esta operación, contará con los equipos de
protección adecuados a las operaciones que se realicen.
En el caso de empleo de caissons, en que se requiera la participación de
buzos u hombres rana, se garantizará que el equipo de buceo contenga la
garantía de la provisión de oxígeno, y que el buzo u hombre rana esté
provisto de un cabo de seguridad que permita levantarlo en caso de
emergencia.
24. PROTECCION CONTRA INCENDIOS
Se revisará en forma periódica las instalaciones dirigidas a prever y controlar
posibles incendios en la construcción.
El personal de seguridad tomará las medidas indicadas en la Norma NTP 350.043
Extintores portátiles. Selección, distribución, inspección, mantenimiento, recarga y
prueba hidrostática. Extintores de prueba halogenada. Parte 1 y Parte 2.
El personal deberá recibir dentro de la charla de seguridad la instrucción adecuada
para la prevención y extinción de los incendios consultando la NTP 833.026-1
Extintores portátiles. Servicio de mantenimiento y recarga.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Los equipos de extinción se revisarán e inspeccionarán en forma periódica y estarán
debidamente identificados y señalizados para su empleo a cualquier hora del día,
consultando la NTP 833.034 Extintores portátiles. Verificación.
Todo vehículo de transporte del personal con maquinaria de movimiento de tierra,
deberá contar con extintores para combate de incendios de acuerdo a la NTP
833.032 Extintores portátiles para vehículos automotores.
Adyacente a los extintores figurará el número telefónico de la Central de Bomberos.
El acceso a los equipos de extinción será directo y libre de obstáculos.
El aviso de no fumar se colocará en lugares visibles de la obra.
25. TRABAJOS DE DEMOLICION
25.1 Consideraciones previas al trabajo.
• Se ejercerá una supervisión frecuente por parte del profesional responsable de
la obra con experiencia, que garantice que se ha tomado las medidas de
seguridad indicadas.
• Cuando la demolición de un edificio o estructura pueda entrañar riesgos para los
trabajadores o para el público:
De conformidad con las leyes o reglamentos nacionales, se toman precauciones
y se adoptan métodos y procedimientos apropiados, incluidos los necesarios para
la evacuación de desechos y residuos.
Los trabajos son planeados y ejecutados únicamente por personal competente.
25.2 Evaluación del área donde se va a desarrollar el trabajo.
Se debe:
• Obtener información sobre las estructuras y los planos de construcción.
• Obtener información sobre la utilización previa del edificio o la estructura con el
objeto de determinar si hay riesgo de contaminación proveniente de la presencia
de productos químicos, inflamables, agentes biológicos y de otra índole. Si fuera
así deberán eliminarse estos agentes previo a la demolición.
• Realizar un primer estudio para determinar cualquier problema de carácter
estructural. En ese estudio se debe examinar el tipo de suelo sobre el que se
levanta la estructura, el estado de las vigas y el entramado del tejado, el tipo de
armazón o armadura utilizado y la disposición de las paredes y muros.
• Localizar edificios de hospitales, centrales telefónicas y empresas industriales
que tengan equipos sensibles a las vibraciones y al polvo, así como todas
aquellas instalaciones que son sensibles al ruido.
• Después de realizar el estudio y tener en cuenta todos los factores pertinentes, se
determina y documenta en un informe el método de demolición aplicable,
identificando los problemas planteados y proponiendo soluciones adecuadas.
• Antes de proceder a la demolición de un edificio se comprueba que esté vacío.
• Antes de iniciarse los trabajos de demolición se debe interrumpir el suministro de
electricidad, agua, gas y vapor, y en caso necesario, obstruirse los conductos
respectivos por medios de tapones o de otros dispositivos a la entrada o fuera de
la obra.
25.2.1 Las situaciones de riesgo en trabajos de demolición de elementos de construcción
civil, están relacionados con:
• Elemento: losas, columnas, placas, vigas, etc.
• Dimensiones del elemento: Para examinar el mejor procedimiento de asegurar el
área.
• Peso: Por la incidencia sobre las demás estructuras construidas.
• Definición de área comprometida para el trabajo de demolición.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
25.2.2 Por regla general el área de trabajo para demoliciones debe:
• Primero: Analizar el método para la demolición en coordinación con la oficina
técnica o el área de ingeniería.
• Segundo: Instalación provisional de barandas, barandas intermedias,
rodapies, parrillas, tablones, redes de seguridad, y accesos de tránsito seguro
desde áreas de trabajo protegidas hacia áreas de trabajo desprotegidas.
• Tercero: El proyecto debe mantener un plano de identificación del progreso
diario de la demolición en elementos. Sobre los planos, el Supervisor del Contrato
debe marcar las áreas de riesgo y los bloqueos respectivos para cada una de
ellas en coordinación con el area de Seguridad.
Se limitará la zona de tránsito del público, las zonas de descarga, señalizando, o
si fuese necesario, cerrando los puntos de descarga y carguío de desmonte.
Los equipos de carguío y de eliminación circularán en un espacio suficientemente
despejado y libre de circulación de vehículos ajenos al trabajo.
El acceso a la zona de trabajo se realizará por escaleras provisionales que
cuenten con los elementos de seguridad adecuados (barandas, descansos).
• Cuarto: El uso de explosivos en trabajos de demolición deberá cumplir con la
normativa vigente.
25.2.3 Obras de movimiento de tierra con explosivos:
• El diseño de la operación de perforación y voladura estará a cargo de un
especialista responsable.
• Las voladuras se realizarán al final de la jornada y serán debidamente
señalizadas.
• En toda obra de excavación que requiera del uso de explosivos, se deberá
contar con un polvorín que cumpla con todas las exigencias de la entidad oficial
correspondiente (DICSCAMEC).
25.2.4 Necesidades de capacitación y competencia.
• El personal que trabaje en estas áreas tiene que estar capacitado en temas de
procedimientos de demolición, utilización de máquinas para demolición,
protección contra caídas, anclajes, señalización, seguridad en el trabajo, etc.
25.3 Consideraciones durante el trabajo.
25.3.1 Consideraciones generales.
• Se ejercerá una supervisión frecuente por parte del profesional responsable de la
obra con experiencia, que garantice que se ha tomado las medidas de seguridad
indicadas.
• Si fuera necesario mantener el suministro de electricidad, agua, gas, o vapor
durante los trabajos de demolición, se protegerán de manera adecuada los
conductos respectivos, contra todo daño.
• En la medida de lo posible, se colocará la señalización correspondiente alrededor
de la zona peligrosa en torno a la construcción.
• Para proteger al público se levantará una cerca de 2.40 metros de alto en torno al
área de demolición y las puertas de acceso a la obra estarán cerradas fuera de
las horas de trabajo.
• Las operaciones de demolición serán efectuadas únicamente por trabajadores
calificados.
• Los elementos de la construcción contaminados deberán ser dispuestos de
acuerdo a la Ley General de Residuos Sólidos; el personal que intervenga
contará con ropa de protección y equipos de respiración adecuados.
• Se adoptarán precauciones especiales para impedir deflagraciones y explosiones
en las obras destinadas a demolición en que se hayan depositado o almacenado
materiales inflamables.
• Las instalaciones que vayan a demolerse se aislarán de las que puedan contener
materiales inflamables. Los residuos de material inflamable que queden en las

-----------------------------------------------------------------------------------------------------------------------------------------------------------
instalaciones se neutralizarán limpiándolos, purificándolos o inyectándoles un
gas inerte, según convenga.
• Se procurará no derribar ninguna parte de la construcción que asegure la
estabilidad de otras.
• Se interrumpirán los trabajos de demolición si las condiciones atmosféricas, por
ejemplo en caso de fuerte viento, puede provocar el derrumbe de partes de
construcción ya debilitadas.
• Antes de proceder a la demolición se entibará, arriostrará y/o afianzará de otro
modo las partes más expuestas de la construcción.
• No se dejará ninguna construcción en curso de demolición en un estado tal que
pueda desplomarse a causa de viento o de las vibraciones.
• Cuando sea necesario con el objeto de impedir la formación de polvo, se regará
con agua a intervalos convenientes las construcciones en curso de demolición.
• No se procederá a la demolición de pilares o muros de los cimientos que
sustenten una construcción contigua o un terraplén sin antes haberlos
apuntalado, entibado o afianzado (con tablas y estacas, encofrados u otros
medios en el caso de los terraplenes).
• Cuando en los trabajos de demolición se utilicen máquinas como las palas
mecánicas o tractores aplanadores o excavadoras, se tendrá en cuenta la índole
y dimensiones de la construcción y la potencia de las máquinas empleadas.
• Toda vez que se utilice un aparejo provisto de cucharas vivalvas articuladas, se
preverá una zona de seguridad de 8 metros de ancho a partir de la trayectoria de
la cuchara.
• En caso necesario, durante los trabajos de demolición de edificios u otras
estructuras se instalarán plataformas adecuadas que sirvan de protección contra
la caída de materiales a lo largo de los muros exteriores. Esas plataformas tienen
que soportar una carga dinámica de 600 kilos por metro cuadrado y tener un
ancho mínimo de 1.5 metros exteriores.
25.3.2 Demolición de muros:
• Los muros se demolerán piso por piso, de arriba hacia abajo.
• A fin de impedir que se desplomen los muros no sustentados, éstos se
protegerán por medio de un apuntalamiento u otro elemento adecuado.
25.3.3 Demolición de pisos:
• Se preverá plataformas de trabajo o pasarelas para los trabajadores ocupados en
la demolición de pisos.
• Se colocarán vallas o algún resguardo adecuado en las aberturas por donde
podría caer o se precipitaría material.
• No se debilitará los puntos de apoyo de las vigas que sostienen los pisos
mientras no se hayan terminado los trabajos que deban efectuarse encima de
dichas vigas.
25.3.4 Demolición de armaduras metálicas o de hormigón armado:
• Cuando se proceda a desarmar o cortar una armadura metálica o un armazón de
hormigón armado, se tomarán todas las precauciones posibles para prevenir los
riesgos de torsión, rebote o desplome repentinos.
• Las construcciones metálicas se desmontarán piso por piso.
• Los elementos desmontados de las armaduras metálicas descenderán por
medios apropiados sin dejarlos caer desde lo alto.
25.3.5 Demolición de chimeneas de gran altura:
• La utilización y eliminación de materiales y artículos que contienen asbesto, como
los revestimientos de cemento de asbesto, o los materiales de aislamiento
hechos de asbesto, plantean problemas especiales para la salud, pues esas

-----------------------------------------------------------------------------------------------------------------------------------------------------------
operaciones obligan a menudo a desmantelar o demoler grandes cantidades de
materiales contaminantes. En consecuencia, tales trabajos se realizarán de
conformidad con las disposiciones pertinentes del repertorio de recomendaciones
prácticas sobre seguridad en la utilización del asbesto, publicado por la OIT, en
especial lo dispuesto en el capítulo 18 sobre trabajos de construcción,
modificación y demolición.
• La eliminación de los materiales provenientes de los niveles altos de la estructura
demolida, se ejecutará a través de canaletas cerradas que descarguen
directamente sobre los camiones usados en la eliminación, o en recipientes
especiales de almacenaje.
• Al terminar trabajos de demolición el Responsable de la Obra ordenará la
limpieza general del área, se reacomodará la señalización, verificándose que la
zona esté libre de peligros.
• El Responsable de la Obra a cargo de los trabajos coordinará con el
Prevencionista en caso tuviera alguna duda sobre la seguridad del área.
25.5 Consideraciones en caso de emergencia.
En el área de trabajo deberá disponerse de un botiquín de primeros auxilios y una
camilla rígida según el Anexo B.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
26. ANEXO A (NORMATIVO)1
. CLASIFICACIÓN INDUSTRIAL INTERNACIONAL
UNIFORME DE TODAS LAS ACTIVIDADES ECONÓMICAS – CIIU (Fuente:
www.ilo.org)
Código CIIU Descripción
451100 Demolición y voladura de edificios y de sus partes
451103 Preparación de terrenos para la construcción de edificaciones de tipo
residencial y no residencial
452100 Construcción, reforma y reparación de edificios residenciales
452103 Otras actividades de la construcción de vivienda nueva para uso
residencial de tipo familiar o multifamiliar
452200 Construcción de edificaciones para uso no residencial
452201 Hormigonado para construcción de edificaciones con destino no
residencial
452202 Otras actividades de la construcción de edificaciones de tipo residencial
como bodegas, fabricas, plantas industriales, bancos, etc.
452105 Construcción de saunas y yakusis
453006 Construcción, mantenimiento y reparaciones completas de aeropuertos
453008 Construcción, mantenimiento y reparaciones completas de áreas
deportivas
453003 Construcción, mantenimiento y reparaciones completas de redes
hidráulicas
453001 Construcción, reformas y reparaciones completas de carreteras y calles
1
Un Anexo Normativo es de cumplimiento obligatorio.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
27. ANEXO B (NORMATIVO). FORMAS DE ATENCIÓN DE EMERGENCIAS EN CASO
DE ACCIDENTES
B.1 EQUIPAMIENTO BASICO PARA UN BOTIQUÍN DE PRIMEROS AUXILIOS.
El Botiquín deberá implementarse de acuerdo a la magnitud y tipo de obra así como a la
posibilidad de auxilio externo tomando en consideración su cercanía a centros de asistencia
medica hospitalaria. Como mínimo un Botiquín de primeros auxilios debe contener:
02 Paquetes de guantes quirúrgicos
01 Frasco de yodopovidoma 120 ml solución antiséptico
01 Frasco de agua oxigenada mediano 120 ml
01 Frasco de alcohol mediano 250 ml
05 Paquetes de gasas esterilizadas de 10 cm X 10 cm
08 Paquetes de apósitos
01 Rollo de esparadrapo 5 cm X 4,5 m
02 Rollos de venda elástica de 3 plg. X 5 yardas
02 Rollos de venda elástica de 4 plg. X 5 yardas
01 Paquete de algodón x 100 g
01 Venda triangular
10 paletas baja lengua (para entablillado de dedos)
01 Frasco de solución de cloruro de sodio al 9/1000 x 1 l (para lavado de heridas)
02 Paquetes de gasa tipo jelonet (para quemaduras)
02 Frascos de colirio de 10 ml
01 Tijera punta roma
01 Pinza
01 Camilla rígida
01 Frazada.
B.2 EQUIPAMIENTO BASICO PARA VEHICULO AMBULANCIA
Como mínimo un Vehículo Ambulancia debe contener:
• Vehiculo diseñado especialmente para transporte rápido de persona cuyo estado de salud
requiera atención médica inmediata.
• Camilla empotrable con sistema de seguridad contra movimientos.
• Armario con gaveteros.
• Ideal: monitor con desfibrilador
• Sondas de aspiración.
• Balón de oxigeno.
• Mascaras de oxigenoterapia.
• Cánula binasal.
• Collarín cervical.
• Cubeta de esterilización.
• Férulas neumáticas de inmovilización.
• Respirador tipo ambu.
• Tensiómetro y estetoscopio.
• Aspirador.
• Chaleco de extricacion.
• Equipos de venoclisis.
• Jeringas de diferentes capacidades.
• Férulas de inmovilización
• Vendas de tela.
• Vendas elásticas.
• Algodón.
• Esparadrapos ancho y delgado.
• Anticonvulsivantes.
• Sedantes.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
• Hipnóticos.
• Analgésicos, antipiréticos, antinflamatorios.
• Anestésicos locales.
• Antihipertensivos.
• Antianginosos.
• Antiarrítmicos.
• Atropinicos.
• Hemostáticos.
• Antihistamínicos.
• Corticoides parenterales.
• Diuréticos parenterales.
• Antiinfecciosos y antinflamatorios oftálmicos.
• Soluciones parenterales (dextrosa y cloruro de sodio).
Recursos Humanos
• Chofer profesional.
• Enfermero capacitado en medicina de emergencia.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANDAMIO
OPERATIVO
Nombre Sup. Firma Fecha
……………….. ………. ………
……………….. ………. ………
……………….. ………. ………
……………….. ………. ……….
……………….. ………. ……….
……………….. ………. ……….
Material: Cartón de 90 grs. Dimensiones: 15 x 10 cm. Acabado: NO plastificada
ANDAMIOS TARJETA VERDE
ESTE ANDAMIO SE HA
CONSTRUIDO
CUMPLIENDO CON LAS
NORMAS Y ES SEGURO
PARA TODO TRABAJO
MANUAL
NO LO MODIFIQUE
“LOGO DE LA EMPRESA”
LOS TRABAJADORES
QUE LABOREN SOBRE
ESTE ANDAMIO DEBEN
TOMAR PRECAUCIONES
ESPECIALES
Y
USAR ARNES DE
SEGURIDAD
ANDAMIOS TARJETA AMARILLA
ANDAMIO
OPERATIVO
CON RESTICCIONES
Nombre Sup. Firma Fecha
……………….. ………. ………
……………….. ………. ………
……………….. ………. ………
……………….. ………. ……….
……………….. ………. ……….
……………….. ………. ……….
NO USE ESTE
ANDAMIO
NO SE ACERQUE
ESTE ANDAMIO SE
ESTA ARMANDO,
DESARMANDO O ES
DEFECTUOSO
PROHIBIDO EL USO
ANDAMIOS TARJETA ROJA
ANDAMIO
INOPERATIVO
Nombre Sup Firma Fecha
……………… ……… ……….
……………… ……… .……...
……………… ……… ………
……………… ……… ………
……………… ………. ………
……………… ……… ….......
28. ANEXO C (NORMATIVO). TARJETAS PARA CONTROL DE ANDAMIOS.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
29. ANEXO D (INFORMATIVO)2
. EQUIPO DE PROTECCIÓN PERSONAL
ANEXO D.1 TABLA DE SELECCIÓN DE RESPIRADORES-OSHA.
Peligro Respirador
Deficiencia de oxígeno.
Aparato de respiración autocontenido.
Máscara con soplador. Combinación de respirador con
línea de aire con equipo auxiliar de suministro de aire
auto-contenido o un receptor de almacenaje de aire con
alarma.
De peligro
inmediato para la
vida y la salud.
Aparato respirador autocontenido.
Máscara con soplador. Respirador con pieza de cara con
aire-purificado lleno (sólo para escapes). Combinación
de respirador con línea de aire con equipo auxiliar de
suministro de aire auto-contenido o un receptor de
almacenaje de aire con alarma.
Gas y vapor
contaminantes
No
inmediatamente
peligroso para la
vida y salud
Aparato respirador de autocontenido.
Máscara sin soplador. Purificador de aire, máscara a la
mitad o respirador de boquilla con cartucho químico.
Inmediatamente
peligrosas para
la vida y la salud.
Aparato respirador de autocontenido.
Máscara con soplador.
Purificador de aire, respirador con protección facial
completa con filtro apropiado.
Respirador con boquilla para auto rescate (sólo para
escapes).
Combinación de respirador con línea de aire con equipo
auxiliar de suministro de aire auto-contenido o un
receptor de almacenaje de aire con alarma.
Partículas
contaminantes
No
inmediatamente
peligroso para la
vida y la salud.
Purificador de aire, respirador con boquilla o máscara
para media cara con filtro o cartucho.
Respirador de línea de aire.
Respirador con línea de aire para abrasivos y
explosiones.
Máscara sin soplador.
Inmediatamente
dañinas para la
vida y la salud.
Máscara con soplador.
Purificador de aire, respirador con protección facial
completa con canister químico y filtro apropiado
(máscara de gas con filtro).
Respirador con boquilla para auto rescate (sólo para
escapes).
Combinación de respirador con línea de aire con equipo
auxiliar de suministro de aire auto-contenido o un
receptor de almacenaje de aire con alarma.
Gas
combinado,
vapor, y
partículas
contaminantes
No
inmediatamente
peligroso para la
vida y la salud
Respirador con línea de aire.
Máscara sin soplador.
Purificador de aire, respirador con pieza para toda la
cara con frasco químico y filtro apropiado (máscara de
gas con filtro).
NOTA: Para el propósito de esta parte, “peligro inmediato para la vida y la
salud” es definido como una condición o peligro inmediato de severa
exposición a cualquier contaminante tal como materiales radioactivos, los que
probablemente tienen un efecto adverso retardado en la salud.
2
Un Anexo Informativo es meramente ilustrativo, mas no de cumplimiento obligatorio.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
COLORES DEL CANISTER -OSHA
Protección contra contaminantes
atmosféricos
Color asignado (1)
Gases ácidos Blanco
Gas ácido cianídrico Blanco con franja de ½ pulgada verde
completamente alrededor del frasco cerca del
botón.
Vapores orgánicos Negro.
Gas amoniaco Verde.
Gas ácido y gas amoniaco Verde con franja de ½ pulgada banca
botón.
Monóxido de carbono Azul.
Gases ácidos y vapores orgánicos Amarillo.
Gas ácido cianídrico y vapor cloropicrina Amarillo con franja de ½ pulgada azul
botón.
Gases ácidos, vapores orgánicos y gas
amoniaco
Marrón.
Materiales radiactivos, excepto Tritio y gases
nobles.
Morado (magenta).
Partículas (polvos, humos, nieblas) en
combinación con cualquier de los anteriores
gases y vapores.
Frasco para contaminantes de color como antes
se designó, con franja de ½ pulgada ploma
completamente alrededor del frasco cerca de la
tapa.
Todos los contaminantes atmosféricos
mencionados
Rojo con franja de ½ pulgada gris
completamente alrededor del frasco cerca de la
tapa.
ANEXO D.2 SELECCIÓN DE RESPIRADORES.
CONTAMINANTE
VALOR
LIMITE
UMBRAL
(mg/m3
)
EFECTOS DE LA
SALUD/ENFERMEDA
DES
PROFESIONALES
TIPO DE RESPÌRADOR
POLVOS-HUMOS-NIEBLAS
Aceite mineral
(niebla)
5
Congestión, efectos en
pulmones.
Respiradores purificadores
de aire con filtros contra
polvos-nieblas.
Ácido sulfúrico
(niebla)
1
Grave irritación de
nariz, garganta,
pulmones, corrosión de
los dientes.
polvos-nieblas.
Algodón (en rama,
polvo)
0,2
Bisinosis (pulmón
marrón).
polvos-nieblas.
Aluminio (polvo)
(humo soldadura)
10
5
Depósitos molestos de
nariz, boca, garganta y
pulmones.
polvos-nieblas.
humos.
Amianto (asbestos)
(varios tipos)
0,2 a 2
fibras/m3
Cáncer de pulmón,
asbestosis.
de aire con filtros de alta
eficiencia.
Arcillas 10 Irritación, molestias de Respiradores purificadores

-----------------------------------------------------------------------------------------------------------------------------------------------------------
nariz, garganta y
pulmones.
polvos-nieblas.
Arsénico 0,2
Cáncer de pulmón,
hígado, riñones.
eficiencia.
Asbestos (ver
amianto)
Bauxita (ver aluminio,
óxidos metálicos,
sílice)
Berilio 0,002
Carcinógeno: fatiga,
debilidad, pérdida de
peso, cáncer de
pulmón.
eficiencia.
Cadmio (polvo) 0,05
Congestión pulmonar,
náuseas, daños en
riñones, dientes
amarillos.
eficiencia.
Calcio (carbonato) 10
Depósitos molestos en
nariz, boca, garganta.
polvos-nieblas.
Carbón (polvo) 2
Pulmón negro. Respiradores purificadores
polvos-nieblas.
Cemento (polvo) 10
nariz, boca, garganta.,
pulmones.
polvos-nieblas.
Cloruro amoniaco
(polvo fertilizante)
10
Irritación de nariz y
garganta
polvos-nieblas.
Cobre (polvo)
(humo)
1
0,2
Irritación, náuseas,
diarrea.
Fiebre de humos
metálicos.
humos.
Cobre (emisiones de
horno de)
0,15
Cáncer de pulmón y
daño de riñones.
humos.
Cromo y sus
compuestos
0,05-0,5
Irritación perforación
nasal. Daño en los
riñones. Cáncer de
pulmón.
eficiencia.
Fibra de vidrio 10
Irritación nasal y de
garganta.
polvos-nieblas.
Fluoruros (polvo) 2,5
Hemorragias nasales,
daños en senos,
huesos, articulaciones
y músculos.
humos.
Grafito sintético 10
nariz, boca y garganta.
polvos-nieblas.
Grano (polvo) 4
Fatiga, tos, fiebre,
jadeos.
polvos-nieblas.
Hierro (polvo)
(humo)
10
5
nariz, boca y garganta.
Sombras radiográficas.
polvos-nieblas.
humos.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Humos soldadura (no
recogidos ya en
plomo, cadmio, etc)
5
Sombras radiográficas
en pulmones.
humos.
Madera (polvo) duras
Blandas
1
5
Congestión, asma,
alergias, tos, sequedad
de garganta.
polvos-nieblas.
Magnesio (polvo)
(humo)
10
10
Síntomas similares a
gripe trastornos
estomacales.
polvos-nieblas.
humos.
Negro humo 3,5
nariz, boca, garganta y
pulmones.
polvos-nieblas.
Níquel (polvo)
(humo)
1
1
Asma, congestión,
daños en pulmones y
riñones, en algunos
casos cáncer de
pulmón.
polvos-nieblas.
humos.
Pelo (ganado)
Tos, agravamiento de
alergias.
polvos-nieblas.
Pigmentos pintura
(ver polvo de plomo y
dióxido de titanio)
Plata polvo 0,1
Coloración azul-gris de
ojos (argiria).
polvos-nieblas.
Plomo polvo
humo
0,15
0,15
Trastornos en sangre,
riñones, sistema
nervioso (saturnismo).
polvos-nieblas.
humos.
Pluma de aves
Agravamiento de
alergias.
humos.
Sílice (amorfa) 10
polvos-nieblas.
Sílice (cristalina,
cuarzo)
0,05-0,1
Silicosis (tos, jadeos,
fatiga)
polvos-nieblas.
Talco 2
Neumoconiosis (tos,
jadeos, fatiga)
polvos-nieblas.
Tierra en general 10
polvos-nieblas.
Tierra en diatomeas 10
polvos-nieblas.
Tierra vegetal
(esporas)
Pulmón del granjero
(alergias, jadeos).
polvos-nieblas.
Titanio (dióxido de) 10
polvos-nieblas.
Yeso (polvo) 10 Depósitos molestos en Respiradores purificadores

-----------------------------------------------------------------------------------------------------------------------------------------------------------
nariz, boca, garganta. de aire con filtros contra
polvos-nieblas.
Zinc (elemental y
óxido)
Polvo
Humo
10
5
Síntomas similares a
gripe (fiebre, náuseas,
vómitos) (fiebre de
humos metálicos)
polvos-nieblas.
GASES – VAPORES
Acetona 750
Irritación de ojos, nariz,
garganta. Dolor de
cabeza, mareos,
diarrea.
vapores orgánicos.
Acido clorhídrico
Fuerte irritación,
bronquitis.
gases ácidos.
Acido fluorhídrico
Daño en pulmones,
hígado, riñones,
congestión pulmonar.
gases ácidos.
Acido sulfhídrico 10
Parálisis respiratoria,
congestión pulmonar,
irritación ojos.
gases ácidos.
Adhesivos
(disolventes de)
(ver tolueno y metil-
etilcetona)
Alcohol isopropílico 400
Dolores de cabeza,
visión borrosa,
irritación en piel y ojos.
vapores orgánicos.
GASES – VAPORES
Amoníaco 25
Irritación nariz y
pulmones. Dolor en el
pecho.
amoniaco.
Baygon 0,5 (mg/m3)
Salivación, diarrea,
jaquecas,
convulsiones.
vapores orgánicos.
polvos-niebla.
Benceno 10
Trastornos en sangre,
hígado, riñones,
leucemia.
Respirador con suministro de
aire.
vapores orgánicos.
Cloro 0,5
Irritación nariz,
garganta y daños en
los pulmones.
gases ácidos.
Cloruro de vinilo 5
Trastornos hepáticos,
cáncer.
aire.
Desengrasantes
(ver metricloroformo
y tricloroetileno)
Diazinón 0,1 (mg/m3)
Debilidad, jaquecas,
diarrea, convulsiones,
calambres.
vapores orgánicos. Respiradores
purificadores de aire con filtros contra
polvos-niebla.
Dióxido de azufre 2
Irritación y daños en la
nariz, garganta y daños

-----------------------------------------------------------------------------------------------------------------------------------------------------------
en los pulmones. gases ácidos.
Dióxido de carbono 5000
Asfixiante Equipo respiratorio
autónomo.
Estireno 50
Náuseas, jaquecas,
fatiga, somnolencia.
vapores orgánicos.
Fertilizantes (ver
amoniaco)
Formaldehído 1
garganta y pulmones.
formaldehído con máscara
completa.
Gasolina 300
Jaquecas, náusea,
mareos, visión borrosa.
vapores orgánicos.
Metanol 200
Jaquecas, visión
borrosa, ceguera.
aire.
Equipo respiratorio
autónomo.
Metilamina 10
garganta.
amoniaco.
Metilcloroformo 350
Anestésico, jaquecas,
mareos.
vapores orgánicos.
Metil-etil cetona 200
Irritación, mareos,
náuseas, jaquecas.
vapores orgánicos.
Monóxido de
carbono
35
Asfixiante. Respiradores purificadores
monóxido de carbono.
Equipo respiratorio
autónomo.
Olores molestos
(animales)
Incomodidad. Respiradores purificadores
vapores orgánicos.
Pinturas (nieblas y
vapores de
disolventes)
Según
composición
Jaquecas, náusea,
mareos, irritación.
vapores orgánicos y con
filtros contra polvos-niebla.
Pesticidas (ver
baygon, diazinón)
Tolueno 100
Jaquecas, náusea,
mareos, trastornos
hepáticos y
nefrológicos.
vapores orgánicos.
1,1,2-Tricloro-etano 10
Irritación de nariz y
ojos, daños hepáticos y
nefrológicos.
vapores orgánicos.
Tricloroetileno 50
Anestésico, jaquecas,
mareos.
vapores orgánicos.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANEXO D.3 PELIGROS COMUNES DE POLVO EN LA INDUSTRIA DE LA
CONSTRUCCIÓN.
Peligros comunes de polvo en la industria de la construcción
Material Lugar en donde se encuentra Efectos en la salud
Asbesto
• Materiales de aislamiento
inyectados antes de 1973
• Aislamiento de tuberías y
calderas
• Tuberías de cemento de
asbesto
• Baldosas de pisos
• Empaquetaduras o juntas
• Mesotelioma (tumor
que se desarrolla a
partir del tejido
mesotelial)
• Cáncer de pulmón
• Asbestosis (lesión en
los tejidos pulmonares)
Plomo
• Algunas pinturas en puentes y
otras estructuras de hierro o
acero
• Soldadura blanda
• Tuberías muy viejas
• Dolor de cabeza
• Dolores abdominales
• Daño en la sangre
• Daño renal
• Debilitamiento
muscular
• Pérdida de
coordinación
convulsiones, coma
• Desarrollo mental
retardado en niños
Fibra mineral artificial
(lana mineral, lana de
vidrio, fibra de cerámica,
lana de desecho)
• Rociado de materiales
refractarios
• Materiales de aislamiento
• Irritación de la piel
• Irritación de la nariz y
garganta
• Puede causar cáncer
de pulmón
Polvos orgánicos
(excremento de
murciélagos, gaviotas y
palomas)
• Edificios viejos
• Debajo de puentes
• Histoplasmosis
(síntomas similares a
los de gripe, fiebre,
fatiga, tos, lesión en los
tejidos pulmonares)
Sílice
• Trituración y procesamiento
de agregados
• Limpieza con chorro de arena
• Trabajos de albañilería
• Corte y fragmentación de
concreto
• Silicosis (cicatriz o
lesión en los tejidos
pulmonares, dificultad
en la respiración)
Emanaciones de
soldadura autógena
• Soldadura autógena
• Fiebre de vapor metálico
(síntomas similares a los de la
gripe)
• Puede causar cáncer
• El peligro depende del
metal soldado, la varilla
empleada y el
recubrimiento
Polvo de madera
• Trabajos de carpintería • Irritación nasal
• Asma con ciertas
maderas como el roble
y el cedro rojo
occidental.
• Está relacionado al
cáncer de la nariz en
fabricantes de muebles

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANEXO D.4 ALGUNOS TIPOS DE NEUMOCONIOSIS, SEGÚN LA NATURALEZA DEL
POLVO Y LA REACCIÓN PULMONAR.
Polvo inorgánico Tipo de afección Reacción pulmonar
Asbestos
Silice (Cuarzo)
Carbón
Berilio
Carburo de tungsteno
Hierro
Estaño
Bario
Asbestosis
Silicosis
Neumoconiosis por carbón
Enfermedad de berilio
Enfermedad de metales duros
Siderosis
Enfermedad de polvo de estaño
Baritosis
Fibrosis
Fibrosis
Fibrosis
Fibrosis
Fibrosis
Ausencia de fibrosis
Polvo orgánico
Tipo de afección Reacción pulmonar
Heno, paja con moho y
granos
Excremento y pluma
Caña de azúcar con moho
Polvo de abono compuesto
Polvo o niebla
Polvo de lodo tratado con
calor
Polvo con moho
Polvo de caspa, partículas
del cabello y orina seca de
ratas
Enfermedad del agricultor
Enfermedad del criador de aves
Bagazosis
Pulmón del cultivador de setas
comestibles
Fiebre del humedificador
Producida por el lodo de
alcantarillas
Pulmón del lavador de quesos
Pulmón del personal que
manipula animales
Fibrosis
Fibrosis
Fibrosis
ANEXO D.5 FORMAS COMUNES DE LESIÓN EN MANOS.
Tipo de lesión Lesión específica Causa de la lesión.
Lesión
traumática
Cortes o laceraciones
Punzadas (herida
hecha con
instrumento
punzante).
Torceduras o huesos
rotos.
Cualquier herramienta, máquina o
equipo con puntas filudas.
Destornilladores, grapas, vidrios,
astillas, garfios, etc.
Puertas de carro, objetos que
caen, máquinas como tornillos de
banco y prensas, reductores,
ruedas, fajas, etc.
Lesión de
contacto
Irritación de piel,
ampollas,
escaldaduras,
quemaduras, piel
seca que se raja y
sangra, infecciones,
etc.
Contacto con sustancias
químicas (solventes, ácidos),
mecánicas (fricción, presión),
físicas (calor, frío) o biológicas
(bacterias, hongos).
Problemas de
movimientos
repetitivos.
Dolores y
adormecimientos.
Cuando las acciones con la
misma mano se repiten por un
largo tiempo (martilleo, etc.)

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANEXO D.6 ESTÁNDARES NACIONALES DE CALIDAD AMBIENTAL PARA RUIDO.
Valores expresados en Laeqt
Zonas de aplicación
Horario diurno
Horario
nocturno
Zona de protección especial 50 40
Zona residencial 60 50
Zona comercial 70 60
Zona industrial 80 70
ANEXO D.7 PROTECCIÓN OCULAR
(1) Gafas protectoras con ajuste flexible y ventilación regular.
(2) Gafas protectoras con ajuste flexible y ventilación con capucha.
(3) Gafas protectoras con ajuste acolchado y cuerpo rígido.
(4) Anteojos de marco de metal con protectores laterales.
(5) Anteojos de marco de plástico con protectores laterales.
(6) Anteojos de marco de metal y plástico con protectores laterales.
(7) Gafas protectoras para soldar, tipo anteojo semi-cerrado con vidrios
ahumados.
(8) Gafas protectoras para soldar, tipo anteojo cerrado con vidrios ahumados.
(9) Gafas de protección para soldar, tipo anteojo cerrado, vidrio
rectangular ahumado.
(10) Protector de cara (disponible con ventanilla de plástico de malla).
(11) Casco para soldar.
(12) Careta facial panorámica.
OPERACIÓN
PROTECTORES
RECOMENDADOS
1. Máquina para enroscar tubos. 1, 3, 4, 5, 6, 10.
2. Concreto. 1, 2, 3, 4, 5, 6.
3. Arenado. 1, 3, 4, 5, 8, 10.
4. Acetileno – quemar
Acetileno – cortar
Acetileno – soldar
7, 8, 9.
7, 8, 9.
7, 8, 9.
5. Manipulación de los elementos
químicos.
2, 10.
6. Escariar, cepillar con cepillo de metal. 1, 3, 5, 6, 8, 9.
7. Soldar al arco. 4, 5, 6, 11 obligatorio.
8. Operaciones en hornos. 7, 8, 9, 10.
9. Pulir liviano. 1, 3, 4, 5, 6, 10.
10. Pulir pesado. 1, 3, 8, 10.
11. Laboratorio. 2, 4, 5, 6, 10.
12. Perforar o maquinar. 1, 3, 4, 5, 6, 10.
13. Metales fundidos. 4, 5, 6, 7, 8, 10.
14. Soldadura de punto. 1, 3, 4, 5, 6, 10.
15. Golpear metal contra metal Cualquiera
16. Corte con sierra circular y
esmerilado.
11, 12.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
30. ANEXO E (INFORMATIVO). CÓDIGO DE COLORES PARA VERIFICAR ESTADO DE
HERRAMIENTAS MANUALES Y EQUIPOS PORTÁTILES.
Meses Color
Enero Julio Amarillo
Febrero Agosto Verde
Marzo Septiembre Rojo
Abril Octubre Azul
Mayo Noviembre Negro
Junio diciembre Blanco
31. ANEXO F (INFORMATIVO). PROTECCIÓN DE TRABAJOS CON RIESGO DE CAÍDA
ANEXO F.1 EQUIPO DE PROTECCIÓN PERSONAL. CONSIDERACIONES EN EL USO.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANEXO F.2 ESTÁNDARES ADICIONALES

-----------------------------------------------------------------------------------------------------------------------------------------------------------
32. ANEXO G (INFORMATIVO). CHALECO CON CINTAS DE MATERIAL REFLECTIVO
Se recomienda que los chalecos para contratistas y para subcontratistas de una obra sean
de color anaranjado con cinta reflectiva color plata.
Las cintas color plata deben ser de material reflectivo de alta visibilidad y durabilidad,
distribuidas en forma vertical y horizontal, las cuales deberán ser de 1” ½ con la misma
distribución en ambos lados.
Ejemplo de codificación para Contratista y Sub contratista
Parte frontal Parte posterior

-----------------------------------------------------------------------------------------------------------------------------------------------------------
33. ANEXO H (INFORMATIVO). CÓDIGO DE SEÑALES PARA MOVIMIENTO DE GRÚAS.
SEÑAL SIGNIFICADO DE LA SEÑAL
ATENCIÓN
SUBIR
SUBIR LENTAMENTE
BAJAR
BAJAR LENTAMENTE
DESPLAZAMIENTO HORIZONTAL

-----------------------------------------------------------------------------------------------------------------------------------------------------------
DESPLAZAMIENTO HORIZONTAL LENTO
PARADA
PARADA URGENTE
FIN DE MANIOBRA

-----------------------------------------------------------------------------------------------------------------------------------------------------------
34. ANEXO I (INFORMATIVO). EXCAVACIONES
ANEXO I.1 MODELOS PARA EL DISEÑO DE TALUDES.
Diseño de Taludes
TALUD SIMPLE - GENERAL
TIPO DE SUELO A
20 pies (6 m) o menos de profundidad
talud máximo permitido de 3/4:1
TALUD SIMPLE – TIEMPO CORTO*
TIPO DE SUELO A
talud máximo permitido de 1/2:
*abierto 24 horas o menos
BANCADA SIMPLE
TIPO DE SUELO A
altura máxima de bancada 4 pies (1.2 m)
BANCADA MULTIPLE
TIPO DE SUELO A
alturas máximas de bancada mostradas
ORCION MAS BAJA VERTICALMENTE CON
TALUD SIN SOPORTE
TIPO DE SUELO A
ado vertical maximo de 3-1/2 pies (1.05 m)
PORCION MAS BAJA VERTICALMENTE CON
TALUD CON SOPORTE
TIPO DE SUELO A
el sistema de soporte/apoyo debe extenderse por
lo menos 18 pulg sobre el lado vertical
6m. max.
Hasta 6 metros de profundidad
6m. max.
6m. max.
1.2m. max.
3.6m. max.
Hasta 3.6 metros de profundidad
altura máxima de bancada 1.2 metros
6m. max.
1.2m. max.
1.5m.max
2.4m. max.
1.05m. max.
Hasta 2.4 metros de profundidad. Lado
vertical maximo permitido 1.05 metros.
PORCION MAS BAJA VERTICALMENTE
CON TALUD SIN SOPORTE
TIPO DE SUELO A
Hasta 6 metros de profundidad.
Talud máximo permitido ¾:1
El sistema de soporte/apoyo debe extenderse por
lo menos 46 cm. sobre el lado vertical
Sistema soporte
46 cm.
Talud máximo permitido ½:1
Talud máximo permitido 3/4:1

-----------------------------------------------------------------------------------------------------------------------------------------------------------
TALUD SIMPLE
TIPO DE SUELO B
talud máximo permitido de 1:1
BANCADA SIMPLE
TIPO DE SUELO B
altura máxima de bancada 4 pies (1.2 m)
BANCADA MULTIPLE
TIPO DE SUELO B
alturas máximas de bancada mostradas
TALUD CON SOPORTE
TIPO DE SUELO B
TALUD SIMPLE
TIPO DE SUELO C
talud máximo permitido de 1-1/2 :1
TALUD CON SOPORTE
TIPO DE SUELO C
talud máximo permitido de 1-1/2 :1
6m. max.
6m. max.
1.2m. max.
Hasta 6 metros de profundidad Hasta 6 metros de profundidad
altura máxima de bancada 1.2 metro.
6m. max.
1.2m. max.
6m. max.
46cm
6m. max. 6m. max.
46 cm.
Sistema soporte
Sistema soporte
Solo para suelos cohesivos
Solo para suelos cohesivos
Altura máxima de bancada mostrada
Talud máximo permitido 1 ½: 1
Talud máximo permitido 1 ½: 1

-----------------------------------------------------------------------------------------------------------------------------------------------------------
CAPAS MEZCLADAS
B SOBRE A
ud máximo permitido para cada capa mostrada
arriba
CAPAS MEZCLADAS
C SOBRE A
talud máximo permitido para cada capa
mostrada arriba
CAPAS MEZCLADAS
C SOBRE B
arriba
CAPAS MEZCLADAS
A SOBRE B
mostrada arriba
CAPAS MEZCLADAS
A SOBRE C
arriba
CAPAS MEZCLADAS
B SOBRE C
mostrada arriba
Hasta 6 metros de profundidad. Talud
máximo permitido por cada capa mostrada
arriba: 1:1 y ¾:1
1 1/2
1 1/2
1 1/2
1 1/2
1 1/2
1 1/2
arriba: 1 ½: 1
arriba: 1 ½: 1
arriba: 1 ½:1 y ¾:1
arriba: 1:1 y 1 ½ :1
arriba: 1:1
* Clasificación referencial de suelos (Tipo A, B y C) según la OSHA (Occupational Safety & Health
Administration).

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANEXO I.2 MODELOS DE ENTIBADOS.
Apuntalamiento de Madera (entibado)
Tabla
OSHA
Tipo de
Suelo
Dimensiones de la
Madera
Tipo de Madera (resistente a la
flexion)
C-1.1 A Actual *
C-1.2 B Actual
C-1.3 C Actual
Roble mezclado o equivalente
(Fb = 850 psi)
C-2.1 A Nominal **
C-2.2 B Nominal
C-2.3 C Nominal
Abeto o equivalente
(Fb = 1500 psi)
* Dimensión actual es la medida real de la madera de construcción aserrada áspera ( 8 x 12
mide 8" x 12")
** Dimensión nominal es menos que la medida especificada de la Madera de construcción
vestida (S4S) ( 8 x 12 medidas 7.25" por 11.25")
Componentes mínimos de un sistema de apuntalamiento
Protección
Refuerzo en
cruz
Larguero
Refuerzo vertical
* Dimensión actual es la medida real de la madera de construcción aserrada áspera (8” x
12” ó 20.32 cm. x 30.48cm).
** Dimensión nominal es menos que la medida especificada de la madera de construcción
vestida (S4S). (7.25” x 11.25” ó 18.41cm. x 77.41 cm.)
Clasificación referencial de suelos (Tipo A, B y C) según la OSHA (Occupational Safety & Health
Administration).

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANEXO I.3 TABLAS: REQUISITOS MÍNIMOS DE LA MADERA SEGÚN TIPO DE SUELO
Tabla - Apuntalamiento de Madera – Requisitos mínimos de la madera*
Tipo de Suelo A - Pa = 25 x H + 72 psf (2 ft Surcharge)
DIMENSION (ACTUAL) Y ESPACIAMIENTO DE LAS COMPONENTES **
PUNTALES HORIZONTALES VERTICALES
ANCHO DE ZANJA (metros)
MAXIMO ESPACIAMIENTO
VERTICAL PERMITIDO
(METROS)
PROF.
DE LA
ZANJA
(m)
HORIZ.
ESPAC.
(m)
HASTA
1.2
HASTA
1.8
HASTA
2.7
HASTA
3.6
HASTA
4.5
VERT.
ESPAC.
(m)
MEDIDA
(PULG)
VERT.
ESPAC.
(m)
CIERRE 1.2 1.5 1.8 2.1
HASTA
1.8
4x4 4x4 4x6 6x6 6x6 1.2 No req --- 2x6
HASTA
2.4
4x4 4x4 4x6 6x6 6x6 1.2 No req --- 2x8
HASTA
3
4x6 4x6 4x6 6x6 6x6 1.2 8x8 1.2 2x6
1.5 A
3
HASTA
3.6
4x6 4x6 6x6 6x6 6x6 1.2 8x8 1.2 2x6
HASTA
1.8
4x4 4x4 4x6 6x6 6x6 1.2 No req --- 3x8
HASTA
2.4
4x6 4x6 6x6 6x6 6x6 1.2 8x8 1.2 2x6
HASTA
3
6x6 6x6 6x6 6x8 6x8 1.2 8x10 1.2 2x6
3 A 4.5
HASTA
3.6
6x6 6x6 6x6 6x8 6x8 1.2 10x10 1.2 3x8
HASTA
1.8
6x6 6x6 6x6 6x8 6x8 1.2 6x8 1.2 3x6
HASTA
2.4
6x6 6x6 6x6 6x8 6x8 1.2 8x8 1.2 3x6
HASTA
3
8x8 8x8 8x8 8x8 8x8 1.2 8x10 1.2 3x6
4.5 A
6
HASTA
3.6
8x8 8x8 8x8 8x8 8x3 1.2 10x10 1.2 3x6
MAS
DE 6
NOTA (1)

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Tabla - Apuntalamiento de Madera – Requisitos mínimos de la madera *
Tipo de Suelo B - Pa = 45 x H + 72 psf (2 ft Surc harge)
MAXIMO
ESPACIAMIENTO
VERTICAL
PERMITIDO
(METROS)
PROF.
DE LA
ZANJA
(m)
HORIZ.
ESPAC.
(m)
HASTA
1.2
HASTA
1.8
HASTA
2.7
HASTA
3.6
HASTA
4.5
VERT.
ESPAC.
(m)
MEDIDA
(PULG)
VERT.
ESPAC.
(m)
CIERRE 0.6 0.9
HASTA
1.8
4x6 4x6 6x6 6x6 6x6 1.5 6x8 1.5 2x6
HASTA
2.4
6x6 6x6 6x6 6x8 6x8 1.5 8x10 1.5 2x6
HASTA
3
6x6 6x6 6x6 6x8 6x8 1.5 10x10 1.5 2x6
1.5 A 3
Ver Nota1
HASTA
1.8
6x6 6x6 6x6 6x8 6x8 1.5 8x8 1.5 2x6
HASTA
2.4
6x8 6x8 6x8 8x8 8x8 1.5 10x10 1.5 2x6
HASTA
3
8x8 8x8 8x8 8x8 8x3 1.5 10x12 1.5 2x6
3 A 4.5
Ver Nota1
HASTA
1.8
6x8 6x8 6x8 8x8 8x8 1.5 8x10 1.5 3x6
HASTA
2.4
8x8 8x8 8x8 8x8 8x3 1.5 10x12 1.5 3x6
HASTA
3
8x3 8x3 8x3 8x3 3x3 1.5 12x12 1.5 3x6
4.5 A 6
Ver Nota1
MAS
DE 6
NOTA (1)

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Tipo de Suelo C - Pa = 80 x H + 72 psf (2 ft Surcharge)
DIMENSION (ACTUAL) Y ESPACIAMIENTO DE LAS COMPONENTE S **
MAXIMO
ESPACIAMIENTO
VERTICAL
PERMITIDO
(METROS)
PROF.
DE LA
ZANJA
(m)
HORIZ.
ESPAC.
(m)
HASTA
1.2
HASTA
1.8
HASTA
2.7
HASTA
3.6
HASTA
4.5
VERT.
ESPAC.
(m)
MEDIDA
(PULG)
VERT.
ESPAC.
(m)
CIERRE
HASTA
1.8
6x8 6x8 6x8 8x8 8x8 1.5 8x10 1.5 2x6
HASTA
2.4
8x8 8x8 8x8 8x8 8x3 1.5 10x12 1.5 2x6
HASTA
3
8x3 8x3 8x3 8x3 3x3 1.5 12x12 1.5 2x6
1.5 A 3
Ver Nota1
HASTA
1.8
8x8 8x8 8x8 8x8 8x3 1.5 10x12 1.5 2x6
HASTA
2.4
8x3 8x3 8x3 8x3 3x3 1.5 10x12 1.5 2x6
HASTA
3
3 A 4.5
Ver Nota1
HASTA
1.8
8x3 8x3 8x3 8x3 3x3 1.5 12x12 1.5 2x6
HASTA
2.4
HASTA
3
4.5 A 6
Ver Nota1
MAS
DE 6
NOTA (1)

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Tabla - Apuntalamiento de Madera
– Requisitosmínimosde la madera *
Tipo de Suelo A- Pa = 25 x H + 72 psf (2 ft Surcharge)
VERTICAL PERMITIDO
(METROS)
PROF.
DE LA
ZANJA
(m)
HORIZ.
ESPAC.
(m)
HASTA
1.2
HASTA
1.8
HASTA
2.7
HASTA
3.6
HASTA
4.5
VERT.
ESPAC.
(m)
MEDIDA
(PULG)
VERT.
ESPAC.
(m)
CIERRE 1.2 1.5 1.8 2.4
HASTA
1.8
4x4 4x4 4x4 4x4 4x6 1.2 No req No req 4x6
HASTA
2.4
HASTA
3
4x6 4x6 4x6 6x6 6x6 1.2 8x8 1.2 4x6
1.5 A 3
HASTA
3.6
4x6 4x6 4x6 6x6 6x6 1.2 8x8 1.2 4x6
HASTA
1.8
HASTA
2.4
4x6 4x6 4x6 6x6 6x6 1.2 6x8 1.2 4x6
HASTA
3
6x6 6x6 6x6 6x6 6x6 1.2 8x8 1.2 4x8
3 A 4.5
HASTA
3.6
6x6 6x6 6x6 6x6 6x6 1.2 8x10 1.2 4x6 4x3
HASTA
1.8
6x6 6x6 6x6 6x6 6x6 1.2 6x8 1.2 3x6
HASTA
2.4
6x6 6x6 6x6 6x6 6x6 1.2 8x8 1.2 3x6 4x12
HASTA
3
6x6 6x6 6x6 6x6 6x8 1.2 8x10 1.2 3x6
4.5 A 6
HASTA
3.6
6x6 6x6 6x6 6x8 6x8 1.2 8x12 1.2 3x6 4x12
MAS DE
6
NOTA (1)

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Tipo de Suelo B - Pa = 45 x H + 72 psf (2 ft Surcharge)
VERTICAL PERMITIDO
(METROS)
PROF. DE
LA ZANJA
(m)
HORIZ.
ESPAC.
(m)
HASTA
1.2
HASTA
1.8
HASTA
2.7
HASTA
3.6
HASTA
4.5
VERT.
ESPAC.
(m)
MEDIDA
(PULG)
VERT.
ESPAC.
(m)
CLOSE 0.6 0.9 1.2 1.8
HASTA
1.8
4x6 4x6 4x6 6x6 6x6 1.5 6x8 1.5 3x12
4x8
4x12
HASTA
2.4
4x6 4x6 6x6 6x6 6x6 1.5 8x8 1.5
3x8 4x8
HASTA 3 4x6 4x6 6x6 6x6 6x8 1.5 8x10 1.5 4x8
1.5 A 3
Ver Nota1
HASTA
1.8
6x6 6x6 6x6 6x8 6x8 1.5 8x8 1.5 3x6 4x3
HASTA
2.4
6x8 6x8 6x8 8x8 8x8 1.5 10x10 1.5 3x6 4x3
HASTA 3 6x8 6x8 8x8 8x8 8x8 1.5 10x12 1.5 3x6 4x3
3 A 4.5
Ver Nota1
HASTA
1.8
6x8 6x8 6x8 6x8 8x8 1.5 8x10 1.5 4x6
HASTA
2.4
6x8 6x8 6x8 8x8 8x8 1.5 10x12 1.5 4x6
HASTA 3 8x8 8x8 8x8 8x8 8x8 1.5 12x12 1.5 4x6
4.5 A 6
Ver Nota1
MAS DE 6 NOTA (1)

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Tipo de Suelo C - Pa = 80 x H + 72 psf (2 ft Surcharge)
CROSS BRACES WALES UPRIGHTS
MAXIMO
ESPACIAMIENTO
VERTICAL
PERMITIDO
(METROS)
PROF.
DE LA
ZANJA
(m)
HORIZ.
ESPAC.
(m)
HASTA
1.2
HASTA
1.8
HASTA
2.7
HASTA
3.6
HASTA
4.5
VERT.
ESPAC.
(m)
MEDIDA
(PULG)
VERT.
ESPAC.
(m)
CIERRE
HASTA
1.8
6x6 6x6 6x6 6x6 8x8 1.5 8x8 1.5 3x6
HASTA
2.4
6x6 6x6 6x6 8x8 8x8 1.5 10x10 1.5 3x6
HASTA
3
6x6 6x6 8x8 8x8 8x8 1.5 10x12 1.5 3x6
1.5 A
3
Ver Nota1
HASTA
1.8
6x8 6x8 6x8 8x8 8x8 1.5 10x10 1.5 4x6
HASTA
2.4
8x8 8x8 8x8 8x8 8x8 1.5 12x12 1.5 4x6
Ver Nota1
3 A
4.5
Ver Nota1
HASTA
1.8
8x8 8x8 8x8 8x3 8x3 1.5 10x12 1.5 4x6
Ver Nota1
Ver Nota1
4.5 A
6
Ver Nota1
MAS
DE 6
NOTA (1)

-----------------------------------------------------------------------------------------------------------------------------------------------------------
Proyecto:
Zona:
Fecha:
Ubicación:
Almacén.
Características. Conformidad.
Almacenamiento limpio y ordenado .
Acceso al personal y equipos permitido.
Se mantiene cerrado mientras no necesite ningún material.
Duchas y lavaojos en áreas de materiales peligrosas.
Areas de carga y descarga claramente definidas demarcadas.
Indicaciones del peso máximo en anaqueles y estantes.
No deben tener controles eléctricos.
Materiales nivelados en áreas niveladas y estables.
Altura de la ruma menor 3 veces la menor dimensión de la base.
Soportes y pilas aseguradas.
Espacio suficiente entre pilas para que pase una persona.
Condición de parihuelas adecuada.
Sin obstrucción del paso a el equipo contra incendios.
Sin obstrucción del paso de duchas y lavaojos.
Sin obstrucción del paso a los interruptores de alumbrado y ventilación.
Otros.
Materiales.
Características. Conformidad.
Cilindro de gas comprimido en posición vertical con sus válvulas protegidas.
Los artículos más pesados se almacenan en la parte más baja del anaquel.
Productos químicos completamente cerrados y aislados.
Materiales almacenados lejos de los cercos.
Materiales apilados identificados y etiquetados en forma adecuada.
Etiquetas incluyen precauciones de peligro si lo requiere.
Otros.
Jefe de SSA:
35. ANEXO J (INFORMATIVO). MODELOS DE FORMATOS (CONTENIDO MINIMO)
ANEXO J.1 REGISTRO DE CONTROL E INSPECCIÓN DE ALMACENAMIENTO DE
MATERIALES.
Re
gistro de Control – Inspección para almacenamiento de Materiales
Registro
Hoja:
NOMBRE DEL PROYECTO
C.R./U.
Contrato
de:
Cod
Elaborado
D
M
A
Nombre /
Firm
Revisado por
D
M
A
Nombre /
Firm
Aprobado
D
M
A
Nombre /
Firm

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANEXO J.2 PERMISO DE TRABAJO EN ALTURA.
1.- Datos Principales
Lugar y tiempo
Ubicación del trabajo en altura
Motivo del la ejecución de trabajos Fecha
Supervisión Técnica
Supervisor de turno: Supervisor de Seg. y Salud:
Firma: Firma: Firma:
2.- Nombre y Experiencia del personal autorizado para realizar Trabajos en Altura
Años
*De existir mayor personal en la labor, adicionar las hojas necesarias.
3.- Peligros y Riesgos de Trabajos en Altura
Descripción Descripción
Caídas de personal Peligros mecánicos
Caídas de equipo Peligros eléctricos
Caídas de herramientas Peligros de incendio
Otros (detalle) Otros (detalle)
4.- Medidas de Seguridad
SI NO N/A SI NO N/A
Del Sistemas de Protección Contra Caídas SI NO N/A
Otros SI NO N/A
5.- Sugerencias y Recomendaciones
* Este permiso es diario y debe estar en el lugar de trabajo.
Apellidos y Nombres
Se realizóuna inspecciónvisual; en tierra firmedel equipode proteccióncontra
caídas (cinturones, líneas de anclaje, arneses, cuerdas, ganchos, conectores)
Es indispensable considerar la presencia de un observador que advierta al
personal de entorno la posible caída de materiales y/o carga.
Se ha consideradoequipo de comunicacióncomo: radios, linterna de colores
etc.
Los andamios,según su altura estan aseguradosy/o arriostradosa estructurasestables y
fijas eliminando la posibilidad de colapsamiento.
Los puntos de anclaje y líneas de vida estan ubicadospor encimadel nivel del hombrodel
trabajador.
Las plataformasestan debidamenteaseguradasy de considerarsetabloneséstos tienenun
mínimo de 5cm de espesor; 60cm de ancho y sobresalen de 20 a 30 cm limitado por topes
El terrenodondese colocóel andamioesta niveladoo en su defectose hancolocadocalzas
que ofrezcan la seguridad respectiva.
Se recalcoal personalque siempredebeestarenganchadasu línea de anclaje,
de tal forma que nunca este desprotegido
Si el equipo de protección contra caídas dificulta el trabajo a realizar, se
colocará red a una distancia < 1 m con respecto al punto de trabajo.
Si por la labor el trabajador ha de desplazarse de un lugar a otro; se ha
considerado doble línea de anclaje.
Se requiere algún permiso de trabajo adicional, según la actividad a realizar
De observarsebordescon posibilidadde caídase hancolocadobarandas(1.20mts de altura
con respecto al piso y travesaños intermedios)
Se ha verificado y asegurado las herramientas y equipos a utilizar en los trabajos en altura
Se realizó check list en andamios,tapas, pasadizo,elevadores,etc; verificando que todos
sus elementos esten completos y ensamblados correctamente.
Los sistemas de proteccióncontra caídas mantienenuna distancia mínima de tres metros
con respecto a las líneas de alta tensión.
Se ha aislado y señalizado el área de trabajo en nivel inferior (suelo)
De realizarse los trabajos en superficies deterioradas como techos y/o coberturas se han
colocado sistemas o medidas (ejemplo sogas, cables, tablones) que eviten la posibilidad de
Del punto anterior; en caso de emergencia se han señalizado las salidas inmediatas y éstas
ofrecen estabilidad en caso de evacuación
El personal recibio entrenamiento y/o capacitación en trabajos en altura
Si los trabajosse han de realizara mas de 15 mts de alturael personalcuenta
con certificación médica respectiva.
El personal cuenta con EPP Básico y Especializado (arnés, barbiquejo, etc)
Del lugar de Trabajo
Del equipo de protección personal e instrucciones
Cargo
(Aplicable a todo trabajo que se realice a partir de 1.80 metros (6 pies) de altura sobre el nivel del piso y donde existe el riesgo de caída a diferente nivel y/o rodadura lateral o donde el cliente lo requiera.)
PERMISO DE TRABAJOS EN ALTURA
Jefe de Obra:
Fima
Meses
Experiencia en
Trabajos en Altura
NOMBRE DEL PROYECTO
Medidas de Control
Medidas de Control

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANEXO J.3 REGISTRO DE INSPECCIÓN DE ANDAMIOS.
Inspección de Andamios
Empresa Contratista __________________________ Fecha: _________________________
N/A SI NO COMENTARIOS
Tarjeta
Garruchas
Cuñas en las Garruchas
Protección en las patas
Pie derecho
Barandas
Rodapies
Plataforma completa metálica
Plataforma completa de madera
Tablones de 2” de espesor
Tablones sobrepasan entre 15 y 30 cm
Tablones están amarrados
Tablones tienen ojos o rajaduras
Tablones tienen clavos
Línea de vida externa – cable de acero de ½”
Línea de vida con 3 grapas en cada lado
Estabilizadores asegurados en 2 puntos con
grapas
Arriostre cada 2 cuerpos en ambos lados
Aseguramiento con tuercas entre cuerpos en las 4
patas
Atortolamiento entre cuerpos en ambos lados
Crucetas en buen estado
Aseguramiento de crucetas con pines/lainas
Andamio armado sobre superficie nivelada
Area inferior del andamio restringida
Letreros de prevención contra caídas de ob jetos
Escalera de acceso
Línea vertical con bloqueador anticaída
Otros:
Personal que usará el andamio: Firma:
SE AUTORIZA EL USO DEL ANDAMIO: SI NO
Todas las observaciones deben ser levantadas antes del uso del andamio.
______________________________________ _______________________________
Nombre del Jefe de Grupo Firma
______________________________________ ________________________________
Nombre del Supervisor Responsable Firma
NOMBRE DEL PROYECTO

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANEXO J.4 PERMISO DE IZAJE.
NOMBRE DEL PROYECTO
PERMISO DE IZAJE
> Este permiso debe ser llenado por el responsable de la maniobra, quien debe poseer la experiencia
y conocimientos sobre operación, maniobra y uso de la tabla de capacidades del equipo.
> Para la autorización se requiere un diagrama donde se observe la posición más crítica de los
elementos carga-equipo durante la maniobra.
> El presente permiso es válido solo para maniobras a efectuarse con luz natural, y como máximo
hasta las 18:00 hrs., su extensión fuera de este horario requerirá una autorización específica.
:
1.-
2.-
3.- Mts.
Pies
4.- Peso máximo de la carga a ser izado: Klg.
Lbs.
5.- Peso del Gancho Principal o bola de cable auxiliar y cable de levante: Klg
> para el gancho principal use 0.7 tons en gruas hidráulicas hasta 50 tons Lbs.
> para el gancho principal use 1.3 tons. En grúas hidráulicas hasta 100 tons.
6.- Peso de los elementos de estrobamiento: Klg.
> Use 0.3 tons para estrobamiento normal ( sin yugo, etc.) Lbs.
> Adjuntar copia del plano de estrobamiento
7.- Peso total de la carga ( 4+5+6) Klg
Lbs
8.- Radio maximo de operación Mts.
Pies
9.- Capacidad de la grúa al radio maximo y extensión de la pluma. Klg
Lbs
10.- %
NOTA: ESTE PERMISO DE LEVANTE NO SERA APROBADO SI LA CAPACIDAD DE
TRABAJO DE LA GRUA ES SUPERIOR AL 80%
Solicitado por ( Ing. Responsable de cálculos y maniobra del Sub-Contratista)
Aprobación de diagramas de posicionamiento de la grúa (Supervisor del Contratista)
Requiere Certificación: SI ( ) NO ( ). Aprobación de la maniobra (Contratista)
Fecha y hora que se retira la grúa del lugar de maniobra:
ESTE FORMATO DEBE ESTAR DISPONIBLE EN LA GRUA DURANTE LA OPERACIÓN DE IZAJE
ESTE DOCUMENTO DEBERÁ QUEDAR EN UN ARCHIVO FÍSICO DEL CONTRATISTA
Y COPIA EN OFICINA DEL CONTRATISTA.
Empresa Sub-Contratista:
Area:
Fecha y hora de inicio de la maniobra:
Nombre: Firma Fecha
Largo de la grúa
Porcentaje de capacidad de trabajo de la grúa ( Item 7 divididos por el item 9)
Descripción de la maniobra:
Marca y Modelo de Grúa a utilizar:
Fecha y hora estimada de finalización de la maniobra:
Nombre: Firma Fecha
Adjuntar copia de la tabla de carga.
Fecha
Firma
Nombre:

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANEXO J.5 INSPECCIÓN DE GRÚAS.
NOMBRE DEL PROYECTO
INSPECCIÓN DE GRÚAS
EMPRESA:
FECHA: HORA:
CARACTERISTICAS TECNICAS PARA CONDICIONES DE MAXIMA CRITICIDAD
INSPECCIÓN VISUAL BUENO REGULAR MALO
ESTRUCTURA DE AGUILÓN O PLUMA
INDICADOR DE ANGULO DEL AGUILÓN O PLUMA ( PANTALLA)
SISTEMA DE IZADO DEL AGUILÓN O PLUMA :
CABLES DE IZADO DEL GANCHO PRINCIPAL
CABLES DE IZADO DEL GANCHO AUXILIAR
ZUNCHO Y BANDAS DE FRENO DEL GANCHO ( HIDRAULICO)
SISTEMA DE ENROLLADO DE MANGUERAS
GANCHO PRINCIPAL DE CARGA
GANCHO AUXILIAR DE CARGA
MANGUERAS HIDRÁULICAS
CUERPOS DE PLUMA (PADS DE DESLIZAMIENTO)
SISTEMA DE DIRECCIÓN DEL CAMIÓN ( RADIO DE GIRO)
ALARMA DE RETROCESO
FAROS
ESPEJOS
RETROVISORES
DISPOSITIVOS DE PROTECCIÓN
INTERRUPTORES DE FIN DE CARRERA
DE ELEVACIÓN DEL GANCHO PRINCIPAL
DE ELEVACIÓN DEL GANCHO AUXILIAR
DE ANGULO MAXIMO DE AGUILÓN O PLUMA
DE ANGULO MINIMO DE AGUILÓN O PLUMA
LIMITADOR DE CAPACIDAD DE CARGA
ÓPTICO
ACÚSTICO
TOPES MECÁNICOS
DE IZAJE DE PLUMA
DE ARREO DE PLUMA
BLOQUEO DE GIRO DE TORNAMESA
AUTORIZADO SI ( ) NO ( )
NOVEDADES:………….……………………………………………………………………………………………………………..
………….……………………………………………………………………………………………………………………………..
OPERADOR DE LA GRÚA SUPERVISOR DE CONTRATISTA
………...……………………………….. ………...…………………………………..
Nombre y Firma Nombre y Firma
MARCA:
MODELO:
FABRICANTE:
TIPO DE PLUMA:
MOTOR DIESEL MARCA:
AÑO DE CONSTRUCCIÓN:
NUMERO DE SERIE:
NUMERO INTERNO:
RADIO DE ACCIÓN MÍNIMO:
ÁREA DE TRABAJO:
AGUILON CONFORMADO POR:
ANGULO MAXIMO:
CAPACIDAD DE CARGA MAXIMA:
LONGITUD DE LA PLUMA:

-----------------------------------------------------------------------------------------------------------------------------------------------------------
ANEXO J.6 PERMISO DE TRABAJOS DE DEMOLICIÓN/EXCAVACIÓN.
NOMBRE DEL PROYECTO
PERMISO DE DEMOLICION/EXCAVACION
Todas las secciones deben ser completadas y firmadas antes de comenzar una zanja o cualquier trabajo de excavación y/o demolición.
COMPAÑÍA: PERMISO N°:
TRABAJO A REALIZAR:
Demolición Excavación
LOCALIZACION DEL TRABAJO:
DIMENCIONES VOLUMEN TOTAL A SER ELIMINADO m
3
VOLUMEN MATERIAL PELIGROSO m
3
VOLUMEN MATERIAL NO PELIGROSO m
3
FECHA DE INICIO FECHA DE FINALIZACION
PLANOS ADJUNTADOS SUPERVISOR FECHA
SI NO
LINEAS ELECTRICAS EN EL AREA SI NO
LOCALIZACION Y TIPOS
PRECAUCIONES ESPECIALES
PLANOS ADJUNTADOS SUPERVISOR ELECTRICO FECHA
SI NO
TUBERIAS CONECTADAS EN EL AREA SI NO
LOCALIZACION Y TIPOS
PLANOS ADJUNTADOS SUPERVISOR ELECTRICO FECHA
SI NO
INGENIERIA FECHA
SUPERVISOR CONTRATISTA FECHA
V. SEGURIDAD/PROTECCION CONTRA INCENDIOS
I. DATOS GENERALES
II. PARTE ELECTRICA
III. TUBERIAS
IV. INGENIERIA

82
Fecha de Inspección:
SI NO SI NO B M SI NO
1
2
3
4
5
6
7
B: Bueno M: Malo
Área de Trabajo:
Empresa:
Observación
Apellidos y Nombres Actividad
Utiliza
EPP
Conforme
Estado
Conservación
EPP
Ítem
EPP
Conforme
a
la
Actividad
ANEXO J.8 REGISTRO DE CONTROL PARA PROTECCIÓN DE MANOS.
Registro de Control – Protección de las Manos
Registro Nº:
Hoja: de:
Proyecto:
NOMBRE DEL PROYECTO
Contrato Nº: C.R./U.O. :
Cod:
Aprobado por:
Firma:
A:
D:
Revisado por:
Firma:
A:
M:
D:
Elaborado por:
A:
D: Nombre/ Función:
Nombre/Función:
M:
Nombre/ Función:
Firma:
M:

83
1
2
3
4
5
6
7
B: Bueno M: Malo
Área de Trabajo:
Empresa:
Observación
Utiliza
EPP
Conforme
Estado
Conservación
EPP
Ítem
EPP
Conforme
a
la
Actividad
ANEXO J.9 REGISTRO DE CONTROL PARA PROTECCIÓN OCULAR.
Registro de Control – Protección ocular
Registro Nº:
Hoja: de:
Proyecto:
NOMBRE DEL PROYECTO
Cod:
Aprobado por:
Firma:
A:
D:
Revisado por:
Firma:
A:
M:
D:
Elaborado por:
A:
Nombre/Función:
M:
Nombre/ Función:
Firma:
M:

84
1
2
3
4
5
6
7
B: Bueno M: Malo
Área de Trabajo:
Empresa:
Observación
Utiliza
EPP
Conforme
Estado
Conservación
EPP
Ítem
EPP
Conforme
a
la
Actividad
ANEXO J.10 REGISTRO DE CONTROL PARA PROTECCIÓN DE LA CABEZA
Registro de Control – Protección de la cabeza
Registro Nº:
Hoja: de:
Proyecto:
NOMBRE DEL PROYECTO
Cod:
Aprobado por:
Firma:
A:
D:
Revisado por:
Firma:
A:
M:
D:
Elaborado por:
A:
Nombre/Función:
M:
Nombre/ Función:
Firma:
M:

G.050.pdf

Más contenido relacionado

Similar a G.050.pdf (20)

Más de Adolfo Acero Aguilar (9)

Último (20)

G.050.pdf
