TEMA
DISEÑO DE GAVION EN EL PUENTE DE JANGAS
ALUMNO
HUESA GRANADOSJHONATAN
PROFESOR: ING. FIDEL ROQUE APARICIO
CURSO: HIDRAULICA FLUVIAL
2014
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
2
I. INTRODUCCION
A través de los tiempos, los seres humanos se han ubicado en las cercanías de los
ríos, por lo que se hace necesario la construcción de defensas, las cuales son
estructuras creadas para prevenir inundaciones, causadas por los desbordamientos
de caudales en épocas de lluvia, y así poder proteger tanto a los habitantes como a
las infraestructuras que se encuentran en el riesgo hídrico.
Debido a la problemática que presentan las inundaciones, se deben colocar
protecciones en las márgenes de lo ríos. Para poder diseñar estas protecciones,
primero se deben realizar ciertos estudios preliminares como son: análisis
hidrológico, morfológico, topográfico y estudio de la situación actual, para que
estas puedan cumplir con eficiencia su objetivo y a su vez su vida útil, y poder así
estimar su altura y la distancia a la que se deben colocar.
El gavión es una estructura en forma de caja fabricada en Malla triple Torsión;
usado para construcción de espigones, muros de encauzamiento, Protección de
Ribera, protección de estribos, cabezal de alcantarillas , muros de
Contención, protección de Taludes , canalización de Ríos, diques Transversales,
etc.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
3

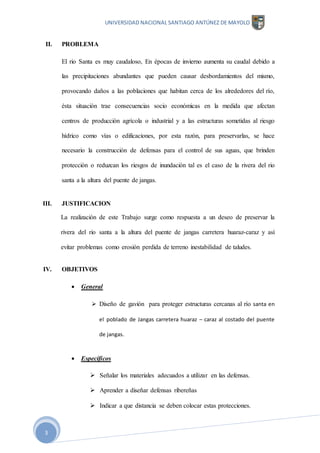

II. PROBLEMA
El rio Santa es muy caudaloso, En épocas de invierno aumenta su caudal debido a
las precipitaciones abundantes que pueden causar desbordamientos del mismo,
provocando daños a las poblaciones que habitan cerca de los alrededores del río,
ésta situación trae consecuencias socio económicas en la medida que afectan
centros de producción agrícola o industrial y a las estructuras sometidas al riesgo
hídrico como vías o edificaciones, por esta razón, para preservarlas, se hace
necesario la construcción de defensas para el control de sus aguas, que brinden
protección o reduzcan los riesgos de inundación tal es el caso de la rivera del rio
santa a la altura del puente de jangas.
III. JUSTIFICACION
La realización de este Trabajo surge como respuesta a un deseo de preservar la
rivera del rio santa a la altura del puente de jangas carretera huaraz-caraz y así
evitar problemas como erosión perdida de terreno inestabilidad de taludes.
IV. OBJETIVOS
 General
 Diseño de gavión para proteger estructuras cercanas al río santa en
el poblado de Jangas carretera huaraz – caraz al costado del puente
de jangas.
 Específicos
 Señalar los materiales adecuados a utilizar en las defensas.
 Aprender a diseñar defensas ribereñas
 Indicar a que distancia se deben colocar estas protecciones.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
4
V. LOCALIZACIÓN DEL SITIO DE PROYECTO
El sitio de proyecto se localiza en el puente JANGAS carretera Huaraz – Caraz
que se realiza el cruce sobre el río SANTA, en el municipio de JANGAS, en el
departamento de ANCASH.
La localización se observa en el Plano No. 1.
VI. MARCO TEORICO
DEFENSAS RIBEREÑAS.
Son estructuras construidas para proteger las áreas aledañas a los ríos, contra los
procesos de erosión de sus márgenes producto de la excesiva velocidad del agua,
que tiende arrastrar el material ribereño y el socavación que ejerce el río, debido al
Zona de
construcciónde
muro de gavión
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
5
régimen de precipitaciones abundantes sobre todo en época de invierno, ya que
son causantes de la desestabilización del talud inferior y de la plataforma de la
carretera. Estas obras se colocan en puntos localizados, especialmente para
proteger algunas poblaciones y, singularmente, las vías de comunicación, estas
pueden ser efectivas para el área particular que se va a defender, pero cambian el
régimen natural del flujo y tienen efectos sobre áreas aledañas, los cuales deben
ser analizados antes de construir las obras.
Para llevar a cabo un proyecto de defensas fluviales es fundamental contar con
una serie de información preliminar o antecedentes que permitan diagnosticar el
problema que se quiere solucionar; como: hidrológicos, topográficos y
geomorfológicos. Así también se requerirá antecedentes sobre inundaciones
anteriores, daños provocados, zonas afectadas, etc.
a) Antecedentes Hidrológicos: Se debe contar con un estudio hidrológico del río,
con el fin de determinar los caudales de diseño, que definirán el
dimensionamiento apropiado de las obras. El estudio hidrológico tiene por objeto
obtener el mejor ajuste, con los datos existentes a esa fecha a través las funciones
de distribución más aceptadas que permitan conocer el margen de error disponible
de cada uno con el objeto último de brindar una herramienta a los tomadores de
decisión. Los estudios hidrológicos analizan alturas del pelo de agua y del caudal
de paso son elementos básicos para la determinación de las dimensiones y sitio de
traza más óptimos para diseñar defensas costeras en áreas de riesgo hídrico.
b) Antecedentes Topográficos y Geomorfológicos: Para esto se requiere de
estudios realizados de levantamiento aerofotogramétrico y planos topográficos. El
estudio geomorfológico caracteriza el suelo y determina su composición,
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
6
granulometría y grado de compactación. Este estudio junto con el hidrológico,
permitirá determinar los principales parámetros de escurrimiento, velocidad y
niveles, para los diferentes caudales.
c) Áreas de Inundación: Las verificaciones hidráulicas teóricas, permiten
realizar el pronóstico de los ejes hidráulicos bajo diferentes condiciones de
caudales. Se deberá delimitar las posibles áreas de inundación en el sector de
interés, asociando los períodos de recurrencia de los eventos señalados en el
análisis hidrológico con las probabilidades de ocurrencia de éstos.
d) Diagnóstico: Basado en los antecedentes recopilados en la etapa anterior, se
deberá realizar un acabado diagnóstico de las condiciones actuales del cauce,
describiendo el origen del problema que se desea solucionar.
e) Optimización de la Situación Actual: Esta corresponde a pequeñas
inversiones o trabajos que eventualmente podrían mejorar la situación actual o sin
proyecto. En general, obras de limpieza y rectificación de cauces pueden
constituir un mejoramiento de la situación actual.
f) Alternativas de Proyectos: En función de los daños que se pretende evitar, se
debe plantear la mayor cantidad de alternativas técnicas que den solución al
problema. Se plantean soluciones para eliminar los puntos de estrechamiento de
cauces, regularización de riberas para mejorar su rugosidad, ampliación general
del lecho, construcción de defensas en sectores externos al cauce con el fin de
limitar las zonas de inundación, canalización, revestimiento de cauces, dar un
nuevo trazado al cauce para dar descarga en otros sectores posibilitando deprimir
el eje hidráulico, etc.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
7

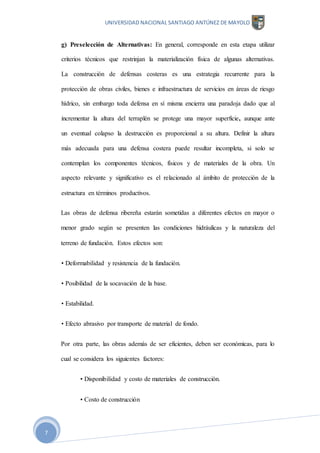

g) Preselección de Alternativas: En general, corresponde en esta etapa utilizar
criterios técnicos que restrinjan la materialización física de algunas alternativas.
La construcción de defensas costeras es una estrategia recurrente para la
protección de obras civiles, bienes e infraestructura de servicios en áreas de riesgo
hídrico, sin embargo toda defensa en sí misma encierra una paradoja dado que al
incrementar la altura del terraplén se protege una mayor superficie, aunque ante
un eventual colapso la destrucción es proporcional a su altura. Definir la altura
más adecuada para una defensa costera puede resultar incompleta, si solo se
contemplan los componentes técnicos, físicos y de materiales de la obra. Un
aspecto relevante y significativo es el relacionado al ámbito de protección de la
estructura en términos productivos.
Las obras de defensa ribereña estarán sometidas a diferentes efectos en mayor o
menor grado según se presenten las condiciones hidráulicas y la naturaleza del
terreno de fundación. Estos efectos son:
• Deformabilidad y resistencia de la fundación.
• Posibilidad de la socavación de la base.
• Estabilidad.
• Efecto abrasivo por transporte de material de fondo.
Por otra parte, las obras además de ser eficientes, deben ser económicas, para lo
cual se considera los siguientes factores:
• Disponibilidad y costo de materiales de construcción.
• Costo de construcción
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
8
• Costo de mantenimiento.
• Durabilidad de las obras.
• Condiciones constructivas.
• Correspondencia con obras colindantes.
La forma y el material empleado en su construcción varía, fundamentalmente en
función de:
• Los materiales disponibles localmente.
• El tipo de uso que se da a las áreas aledañas.
Generalmente en áreas rurales se usan diques de tierra, mientras que en las áreas
urbanas se utilizan diques de hormigón.
GAVIONES
El gavión es una estructura en forma de caja fabricada en Malla triple Torsión;
usado para construcción de espigones, muros de encauzamiento, Protección de
Ribera, protección de estribos, cabezal de alcantarillas , muros de Contención,
protección de Taludes , canalización de Ríos, diques Transversales, etc.
Podemos fabricar todos los tamaños de gaviones según requerimientos del cliente,
con ojo de 10 cm x 10 cm o de 7.5 cm x 7.5 cm; en alambre galvanizado o
recubierto de PVC en calibre No. 13 (BWG 2.413 mm) o en Calibre No. 12
(BWG 2.769 mm).
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
9
Los gaviones pueden tener diferentes aspectos, es muy frecuente encontrarlos con
forma de cajas, que pueden tener largos de 1,5, 2, 3 y 4 m, un ancho de 1 m y una
altura de 0,5 ó 1,0 m
Tipos de Gaviones
Gavión Tipo Caja: Son
paralelepípedos regulares de
dimensiones variadas pero con alturas
de 1.0m a 0.50m; conformados por una
malla metálica tejida a doble torsión
para ser rellenados en obra con piedras
de dureza y peso apropiado, como se muestra en la siguiente
Gavión Tipo Colchón
Son aquellos cuya altura fluctúa entre 0,17m - 0,30m y de áreas variables. Son
construidos en forma aplanada para ser utilizados como revestimiento antierosivo,
antisocavante para uso hidráulico y como base-zócalo (Mejorador de capacidad
portante) en la conformación de muros y taludes.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
10
Gavión Tipo Saco
Son generalmente de forma cilíndrica siendo sus dimensiones variables ya que se
conforman para obras de emergencia o de aplicación en lugares de difícil acceso.
Se arman generalmente fuera de la obra y se deposita en su lugar mediante el uso
de maquinaria de izaje. A través de los bordes libres se inserta en las mallas un
alambre más grueso para reforzar las extremidades y permitir el ensamblaje del
elemento.
Ventajas:
 Presentan una amplia adaptabilidad a diversas condiciones, ya que son fáciles
de construir aun en zonas inundadas
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
11
 Funcionan como presas filtrantes que permiten el flujo normal del agua y la
retención de azolves.
 Debido a que los cajones de gaviones forman una sola estructura tienen mayor
resistencia al volteo y al deslizamiento.
 Controlan eficientemente la erosión en cárcavas de diferentes tamaños.
 Tienen costos relativamente bajos, en comparación con las presas de
mampostería.
 Tienen una alta eficiencia y durabilidad (mayor a 5 años)
Usos:
 Muros de contención: los muros de gaviones están diseñados para mantener
una diferencia en los niveles de suelo en sus dos lados constituyendo un grupo
importante de elementos de soporte y protección cuando se localiza en lechos
de ríos.
 Conservación de suelos: la erosión hídrica acelerada es considerada
sumamente perjudicial para los suelos, pues debido a este fenómeno, grandes
superficies de suelos fértiles se pierden; ya que el material sólido que se
desprende en las partes media y alta de la cuenca provoca el azolvamiento de
la infraestructura hidráulica, eléctrica, agrícola y de comunicaciones que existe
en la parte baja.
 Control de ríos: en ríos, el gavión acelera el estado de equilibrio del cauce.
Evita erosiones, transporte de materiales y derrumbamientos de márgenes,
además el gavión controla crecientes protegiendo valles y poblaciones contra
inundaciones.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
12
ESPIGONES
Un espigón, rompeolas o escollera es una estructura no
lineal construida con bloques de roca de dimensiones
considerables, o con elementos prefabricados de hormigón,
(cubos, paralelepípedos, dolos y tetrápodos o
quadrípodos), son colocados dentro del agua,
en ríos, arroyos o próximos a la costa marítima, con la
intención de aumentar el flujo en varias direcciones determinadas, reducir el
oleaje o evitar la decantación de arena.
El comportamiento de los espigones en la costa marítima está influido por una
gran cantidad de factores, lo que hace que sea muy difícil predecir con buena
aproximación los efectos que éste pueda tener en la práctica. Por este motivo es
muy importante ensayar el comportamiento de este tipo de estructuras marinas
en modelos reducidos.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
13
Espigones al término de un río
Los espigones suelen colocarse al final de los ríos para evitar que se forme un
estuario el cual no quiere que se forme esto sirve para el encauzamiento del río
para que éste muera en la mar.
Espigones en los puertos
Se ponen espigones en los puertos para la preservación de los sargos y que no
sean arrastrados.
También suelen ponerse una especie de espigón en muelles comerciales como es
el caso del puerto comercial de Gibraltar en estos espigones, los buques atracan y
las personas son trasladadas a tierra por un ferry en este tipo de espigones, suelen
atracar para realizar descansos, hacer revisiones o inspecciones o realizar el
repostaje de carburantes
VII. METODOS Y MATERIALES
METODO.
El método usado para la realización de este informe es el observativo y practico
ya que se realizó una visita a JANGAS ubicada en la carretera HUARAZ –
CARAZ donde se hizo un levantamiento con gps
MATERIALES.
_Cámara fotografía
_Mapa cartográfico de Ancash
_GPS
_Computadora
_Materiales de escritorio
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
14
VIII. RESULTADOS
 CAUDAL DE DISEÑO OBRAS DE PROTECCIÓN
El caudal de diseño que se tuvo en cuenta para el diseño de las obras de
protección, que se tratarán más adelante, es de 1668.1 m³/s, que corresponde a
un período de retorno de 100 años.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
15
CÁLCULOS DE DISEÑO
CASO 1: EMPUJE DE TIERRA + SOBRECARGA VEHICULAR
Para la determinación del peso del muro y el centro de gravedad, dividimos su
sección en tres figuras geométricas con propiedades conocidas, cuyos valores se
muestran a continuación en el Cuadro N°12
Peso Propio p.p.
Para un peso específico de relleno de gavión de 2500 Kg/m3, corresponde un peso
propio por metro de longitud de 15000 Kg/m.
p.p.= 15000 Kg/m
Centro de Gravedad.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
16
Sobrecarga q:
Se tomó una altura de relleno equivalente a una sobrecarga vehicular de 2 pies o
60 cm según la Norma AASTHO 2002.
q = y * Hs = 1700 Kg/m3 * 0.6 m = 1020 Kg/ m2
Peso Total de la Sobrecarga Ws:
Corresponde a la sobrecarga aplicada sobre el relleno del cuerpo inferior del
muro, en la cual para efectos de cálculo, 1.22 m es la dimensión en profundidad
(transversal al eje de la vía), de aplicación de la carga distribuida de 1140 Kg/m2
(ver sección gavión en plano del sitio W7).
Ws= q*L = 1020 Kg/ m2 * 1.22 m = 1244.4 Kg/m.
Peso del Relleno Wr:
Corresponde al relleno colocado contra la cara interna vertical del muro, el cual
tiene un volumen Vr =1.05 m3/m por metro de longitud, según el área de relleno
tras el gavión en su sección transversal más crítica, (ver sección gavión en plano
del sitio N°7).
Vr = 1.05 m3/m
Wr= 1.05 m3/m * 1700 Kg/m = 1785 Kg/m
Aplicado a 3.61 m del punto o.
Coeficiente de Empuje Activo Ka:
El cuerpo del muro en gavión tiene la posibilidad de desplazarse, por lo cual se
desarrolla un estado de Empuje Activo. Por medio del empleo de la Ecuación de
Rankine se calcula el Coeficiente de Empuje Activo como.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
17
Empuje Activo del suelo Ea:
Ea=1/2*(y * HA2)*Ka = (1/2 * 1700 Kg/m3 * (2 m) A2 ) * 0.295 = 962 Kg/m.
Aplicado a H/3 = 0.67 m desde la base del muro
Empuje de la sobrecarga Es:
Es = (y * Hs)*H*Ka = 1700 Kg/m3 * 0.60 m * 2 m * 0.295 = 577 Kg/m.
Aplicado a H/2 = 1.0 m desde la base del muro
Empuje Total Ea+s:
Se calculó como el empuje del suelo más el empuje de la sobrecarga de la
siguiente manera:
Ea+s = Ea+Es = 962 Kg/m + 577 Kg/m = 1539 Kg/m.
Resultante de las fuerzas verticales Rv:
Se calcula como la suma del peso propio, el peso del relleno y el peso total de la
sobrecarga.
Rv = p.p + Wr +Ws = 15000 Kg/m +1785 Kg/m + 1244.4 Kg/m = 18029.4 Kg/m.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
18
IX. CONCLUCIONES
 El muro de gavión, es uno del más apropiado, ya que es una obra construida
con materiales flexibles, que cumplen con las exigencias establecidas, y puede
adecuarse a deformaciones que puedan producirse una vez puesta en
funcionamiento.
 En muchos casos las estructuras de defensas ribereñas son dimensionas con
una falla conceptual, ya que quedan expuestas a la acción de la velocidad del
agua en su base, lo cual provoca socavamiento y erosión al pie de la obra. Una
solución adoptada para evitar este problema es la plataforma de deformación,
que es compuesta por gaviones tipo colchón, son elementos flexibles
posicionados en frente de la estructura, que al deformarse, acompañan la
erosión del fondo, evitando así que esta alcance la base de la estructura y la
destabilice.
X. RECOMENDACIONES
 Para evitar inundaciones se deben construir defensas cercanas a los cursos de
agua, sin desviar el cauce natural de un río, ni taponar caños o desagües.
 En periodos de invierno cuando ocurra alta pluviosidad se debe intensificar la
red de muestreo en las áreas críticas y equipar al Departamento de Hidrología
de instrumentos, materiales, vehículos y personal técnico capacitado.
 Realizar jornadas de limpieza y mantenimiento de las quebradas, arroyos y
drenajes, antes del periodo de lluvia.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
19
 No construir desarrollos habitacionales que constituyan alto potencial de
riesgo para desastres.
 Se propone la Aplicación de Gerencia para la construcción de Defensas
Ribereñas, por cuento permite llevar de una forma fácil y ordenada la
secuencia de operaciones según su ordenamiento cronológico constructivo, así
como también estimar el tiempo de inicio y culminación de las actividades y
la distribución de recursos, equipos y materiales.
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
20
XI. BIBLIOGRAFIA
1. BADILLO J. y RODRIGUEZ. Mecánica de Suelos. Tomo II.
2. REIMBERT M y A. Muros de Contención. Tomo I. (1976).
3. LOPEZ CADENAS de Llano F. Diques para la Corrección de Cursos
Torrenciales y Métodos de Cálculo.
4. FELD Jacob. Biblioteca Internacional del Ingeniero Civil. Volumen III.
Ediciones Ciencia y Técnicas, S.A. (1988).
De Internet:
5. www.wikipedia.org/wiki/Defensa_ribereña.
6. www.todoarquitectura.com
7. http://documentos.arq.com.mx/Detalles/51760.html
UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO
21
XII. ANEXOS

Más contenido relacionado

PDF
Hidraulica de canales fundamentos y ejercicios
PDF
Obras de toma para aprovechamientos hidráulicos
DOCX
Diseño de sifón invertido
DOCX
TRABAJO FINAL DE SIFONES
PDF
estructuras hidráulicas
PDF
DOCX
Diseño de una caida
DOC
Conduccion, almacenamiento
Hidraulica de canales fundamentos y ejercicios
Obras de toma para aprovechamientos hidráulicos
Diseño de sifón invertido
TRABAJO FINAL DE SIFONES
estructuras hidráulicas
Diseño de una caida
Conduccion, almacenamiento

La actualidad más candente (20)

PDF
Consideraciones sobre el diseño moderno de presas.
PPTX
Diseño de bocatoma un.santa
PDF
Diseño hidraulico de acueductos
PDF
Obras de toma para aprovechamientos hidráulicos (2da ed.)
PDF
Diseño hidraulico
PDF
calculos y diseño-en-bocatomas-sumergidas-
PDF
Diseno de bocatomas_-_alfredo_manse
PPT
Diseño de canales
PDF
Proyecto de poza disipadora-mecánica-de-fluidos-1 UCV
DOCX
Transición de un canal
PPT
Fpu y diseño de canales
PDF
8. erosión y socavación
PPTX
Alcantarillado sanitario 2
PDF
226173202 metrado-de-cargas
PDF
Terreno de fundacion 2
DOCX
Ensayo de corte con veleta
PDF
Disipadores de energía
PDF
Arturo rocha libro fluidos
PPTX
Máxima Eficiencia Hidráulica
DOCX
Diseño del sifon
Consideraciones sobre el diseño moderno de presas.
Diseño de bocatoma un.santa
Diseño hidraulico de acueductos
Obras de toma para aprovechamientos hidráulicos (2da ed.)
Diseño hidraulico
calculos y diseño-en-bocatomas-sumergidas-
Diseno de bocatomas_-_alfredo_manse
Diseño de canales
Proyecto de poza disipadora-mecánica-de-fluidos-1 UCV
Transición de un canal
Fpu y diseño de canales
8. erosión y socavación
Alcantarillado sanitario 2
226173202 metrado-de-cargas
Terreno de fundacion 2
Ensayo de corte con veleta
Disipadores de energía
Arturo rocha libro fluidos
Máxima Eficiencia Hidráulica
Diseño del sifon
Publicidad

Destacado (20)

PDF
DEFENSA RIBEREÑA CON ESPIGONES,
PDF
Defensa riberena-con-gaviones
DOCX
Construccion de gaviones
DOCX
Encauzamiento de RIOS
PPTX
Sistemas alternativos para: Protección costera y ribereña, parte 1; Agua, Reu...
PPTX
GAVIONES- ESTABILIZACION DE TALUDES Y DEFENSA RIBEREÑA
PDF
Consideraciones para el Diseño Básico de Rompeolas (Enrocados)
PPTX
DEFENSA RIBEREÑA-TALUD
DOCX
Gaviones
PDF
Tipos de Gaviones
PDF
Calculo de-muro-de-gaviones
DOCX
Terminal De Hidrocarburo informe
PPT
Defensas ribereñas
PDF
285 capitulo12-espigones
PPT
Rio Cabuya en Tocumen, Panama, Obras de Encauzamiento
DOCX
DEFENSA RIBERAÑA- GAVIONES-TALUD
DOCX
DEFENSA RIBEREÑA-TALUD
PDF
Muros Gaviones
DEFENSA RIBEREÑA CON ESPIGONES,
Defensa riberena-con-gaviones
Construccion de gaviones
Encauzamiento de RIOS
Sistemas alternativos para: Protección costera y ribereña, parte 1; Agua, Reu...
GAVIONES- ESTABILIZACION DE TALUDES Y DEFENSA RIBEREÑA
Consideraciones para el Diseño Básico de Rompeolas (Enrocados)
DEFENSA RIBEREÑA-TALUD
Gaviones
Tipos de Gaviones
Calculo de-muro-de-gaviones
Terminal De Hidrocarburo informe
Defensas ribereñas
285 capitulo12-espigones
Rio Cabuya en Tocumen, Panama, Obras de Encauzamiento
DEFENSA RIBERAÑA- GAVIONES-TALUD
DEFENSA RIBEREÑA-TALUD
Muros Gaviones
Publicidad

Similar a Gaviones y espigones (20)

PDF
Clasificacion presa pajchani 2.0
PDF
Criterios Generales de Diseño de Presas.pdf
PDF
como diseñar una presa para ingenieros civiles.pdf
PPSX
MODULO-3, OBRAS DE CAPTACION Y PROTECCION.ppsx
PDF
MODULO-3-OBRAS-DE-CAPTACION-Y-PROTECCION.pdf
PPT
Hidrologia
PPTX
TESIS FINAL PPT.pptx
PDF
Introduccion a la ingenieria de presas mej
PDF
PDF
Obras hidráulicas superficiales
PDF
7 obras de catacion superficial
PDF
7 obras de catacion superficial
DOC
Hidro defensa ribereña omaya
PDF
Zanjas drenantes y subdrenajes comunes
PPT
Dique toma (uni-rupap)
PPTX
obras de captacion.pptx
PDF
Análisis de riesgo de falla por desbordamiento de las obras de contención del...
PDF
DEFENZAS RIVEREÑAS
PDF
Presas con cortina de tierra compactada para abrevadero y pequeño riego
PDF
Reconocimiento de una bocatoma para la captacion de agua
Clasificacion presa pajchani 2.0
Criterios Generales de Diseño de Presas.pdf
como diseñar una presa para ingenieros civiles.pdf
MODULO-3, OBRAS DE CAPTACION Y PROTECCION.ppsx
MODULO-3-OBRAS-DE-CAPTACION-Y-PROTECCION.pdf
Hidrologia
TESIS FINAL PPT.pptx
Introduccion a la ingenieria de presas mej
Obras hidráulicas superficiales
7 obras de catacion superficial
7 obras de catacion superficial
Hidro defensa ribereña omaya
Zanjas drenantes y subdrenajes comunes
Dique toma (uni-rupap)
obras de captacion.pptx
Análisis de riesgo de falla por desbordamiento de las obras de contención del...
DEFENZAS RIVEREÑAS
Presas con cortina de tierra compactada para abrevadero y pequeño riego
Reconocimiento de una bocatoma para la captacion de agua

Último (20)

PDF
marco legar de la gestion tecnologica en venezuela
PDF
Oficio SEC de formulación de cargos por el apagón del 25F en contra del CEN
PDF
Marco Legal de la Gestión Tecnológica en Venezuela - Enderson Mendez
PDF
CALIDAD SSOMA AMBIENTE PRL UNIVERSIDADDD
PDF
MATRIZ IDENTIFICACIÓN EVALUACION CONTROL PRL.pdf
PPTX
NILS actividad 4 PRESENTACION.pptx pppppp
PDF
Marcos legales de la gestion tecnologica en venezuela yefferson reyes.pdf
PDF
CI digitales -1. Introduccion 2024-25.pdf
PPTX
GEOLOGIA, principios , fundamentos y conceptos
PDF
TESTAMENTO DE DESCRIPTIVA ..............
PDF
GUÍA PARA LA IMPLEMENTACIÓN DEL PLAN PARA LA REDUCCIÓN DEL RIESGO DE DESASTRES
PDF
Electricidad-Estatica-Peligros-Prevencion.pdf
PDF
Oficio SEC 293416 Comision Investigadora
PDF
Informe Estudio Final Apagon del 25 de febrero
PDF
presentacion sobre los polimeros, como se conforman
PPTX
Presentacion_Palcoma_Alta energia solar eolica
PDF
Durabilidad del concreto en zonas costeras
PPTX
Notificacion e investigación de incidentes y accidentes de trabajo.pptx
PDF
Primera formulación de cargos de la SEC en contra del CEN
PDF
COMPARACION DE LA NUEVA LEY DE CONTRATAIONES DEL ESTADO 30269.pdf
marco legar de la gestion tecnologica en venezuela
Oficio SEC de formulación de cargos por el apagón del 25F en contra del CEN
Marco Legal de la Gestión Tecnológica en Venezuela - Enderson Mendez
CALIDAD SSOMA AMBIENTE PRL UNIVERSIDADDD
MATRIZ IDENTIFICACIÓN EVALUACION CONTROL PRL.pdf
NILS actividad 4 PRESENTACION.pptx pppppp
Marcos legales de la gestion tecnologica en venezuela yefferson reyes.pdf
CI digitales -1. Introduccion 2024-25.pdf
GEOLOGIA, principios , fundamentos y conceptos
TESTAMENTO DE DESCRIPTIVA ..............
GUÍA PARA LA IMPLEMENTACIÓN DEL PLAN PARA LA REDUCCIÓN DEL RIESGO DE DESASTRES
Electricidad-Estatica-Peligros-Prevencion.pdf
Oficio SEC 293416 Comision Investigadora
Informe Estudio Final Apagon del 25 de febrero
presentacion sobre los polimeros, como se conforman
Presentacion_Palcoma_Alta energia solar eolica
Durabilidad del concreto en zonas costeras
Notificacion e investigación de incidentes y accidentes de trabajo.pptx
Primera formulación de cargos de la SEC en contra del CEN
COMPARACION DE LA NUEVA LEY DE CONTRATAIONES DEL ESTADO 30269.pdf

Gaviones y espigones

  • 1. TEMA DISEÑO DE GAVION EN EL PUENTE DE JANGAS ALUMNO HUESA GRANADOSJHONATAN PROFESOR: ING. FIDEL ROQUE APARICIO CURSO: HIDRAULICA FLUVIAL 2014
  • 2. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 2 I. INTRODUCCION A través de los tiempos, los seres humanos se han ubicado en las cercanías de los ríos, por lo que se hace necesario la construcción de defensas, las cuales son estructuras creadas para prevenir inundaciones, causadas por los desbordamientos de caudales en épocas de lluvia, y así poder proteger tanto a los habitantes como a las infraestructuras que se encuentran en el riesgo hídrico. Debido a la problemática que presentan las inundaciones, se deben colocar protecciones en las márgenes de lo ríos. Para poder diseñar estas protecciones, primero se deben realizar ciertos estudios preliminares como son: análisis hidrológico, morfológico, topográfico y estudio de la situación actual, para que estas puedan cumplir con eficiencia su objetivo y a su vez su vida útil, y poder así estimar su altura y la distancia a la que se deben colocar. El gavión es una estructura en forma de caja fabricada en Malla triple Torsión; usado para construcción de espigones, muros de encauzamiento, Protección de Ribera, protección de estribos, cabezal de alcantarillas , muros de Contención, protección de Taludes , canalización de Ríos, diques Transversales, etc.
  • 3. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 3 II. PROBLEMA El rio Santa es muy caudaloso, En épocas de invierno aumenta su caudal debido a las precipitaciones abundantes que pueden causar desbordamientos del mismo, provocando daños a las poblaciones que habitan cerca de los alrededores del río, ésta situación trae consecuencias socio económicas en la medida que afectan centros de producción agrícola o industrial y a las estructuras sometidas al riesgo hídrico como vías o edificaciones, por esta razón, para preservarlas, se hace necesario la construcción de defensas para el control de sus aguas, que brinden protección o reduzcan los riesgos de inundación tal es el caso de la rivera del rio santa a la altura del puente de jangas. III. JUSTIFICACION La realización de este Trabajo surge como respuesta a un deseo de preservar la rivera del rio santa a la altura del puente de jangas carretera huaraz-caraz y así evitar problemas como erosión perdida de terreno inestabilidad de taludes. IV. OBJETIVOS  General  Diseño de gavión para proteger estructuras cercanas al río santa en el poblado de Jangas carretera huaraz – caraz al costado del puente de jangas.  Específicos  Señalar los materiales adecuados a utilizar en las defensas.  Aprender a diseñar defensas ribereñas  Indicar a que distancia se deben colocar estas protecciones.
  • 4. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 4 V. LOCALIZACIÓN DEL SITIO DE PROYECTO El sitio de proyecto se localiza en el puente JANGAS carretera Huaraz – Caraz que se realiza el cruce sobre el río SANTA, en el municipio de JANGAS, en el departamento de ANCASH. La localización se observa en el Plano No. 1. VI. MARCO TEORICO DEFENSAS RIBEREÑAS. Son estructuras construidas para proteger las áreas aledañas a los ríos, contra los procesos de erosión de sus márgenes producto de la excesiva velocidad del agua, que tiende arrastrar el material ribereño y el socavación que ejerce el río, debido al Zona de construcciónde muro de gavión
  • 5. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 5 régimen de precipitaciones abundantes sobre todo en época de invierno, ya que son causantes de la desestabilización del talud inferior y de la plataforma de la carretera. Estas obras se colocan en puntos localizados, especialmente para proteger algunas poblaciones y, singularmente, las vías de comunicación, estas pueden ser efectivas para el área particular que se va a defender, pero cambian el régimen natural del flujo y tienen efectos sobre áreas aledañas, los cuales deben ser analizados antes de construir las obras. Para llevar a cabo un proyecto de defensas fluviales es fundamental contar con una serie de información preliminar o antecedentes que permitan diagnosticar el problema que se quiere solucionar; como: hidrológicos, topográficos y geomorfológicos. Así también se requerirá antecedentes sobre inundaciones anteriores, daños provocados, zonas afectadas, etc. a) Antecedentes Hidrológicos: Se debe contar con un estudio hidrológico del río, con el fin de determinar los caudales de diseño, que definirán el dimensionamiento apropiado de las obras. El estudio hidrológico tiene por objeto obtener el mejor ajuste, con los datos existentes a esa fecha a través las funciones de distribución más aceptadas que permitan conocer el margen de error disponible de cada uno con el objeto último de brindar una herramienta a los tomadores de decisión. Los estudios hidrológicos analizan alturas del pelo de agua y del caudal de paso son elementos básicos para la determinación de las dimensiones y sitio de traza más óptimos para diseñar defensas costeras en áreas de riesgo hídrico. b) Antecedentes Topográficos y Geomorfológicos: Para esto se requiere de estudios realizados de levantamiento aerofotogramétrico y planos topográficos. El estudio geomorfológico caracteriza el suelo y determina su composición,
  • 6. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 6 granulometría y grado de compactación. Este estudio junto con el hidrológico, permitirá determinar los principales parámetros de escurrimiento, velocidad y niveles, para los diferentes caudales. c) Áreas de Inundación: Las verificaciones hidráulicas teóricas, permiten realizar el pronóstico de los ejes hidráulicos bajo diferentes condiciones de caudales. Se deberá delimitar las posibles áreas de inundación en el sector de interés, asociando los períodos de recurrencia de los eventos señalados en el análisis hidrológico con las probabilidades de ocurrencia de éstos. d) Diagnóstico: Basado en los antecedentes recopilados en la etapa anterior, se deberá realizar un acabado diagnóstico de las condiciones actuales del cauce, describiendo el origen del problema que se desea solucionar. e) Optimización de la Situación Actual: Esta corresponde a pequeñas inversiones o trabajos que eventualmente podrían mejorar la situación actual o sin proyecto. En general, obras de limpieza y rectificación de cauces pueden constituir un mejoramiento de la situación actual. f) Alternativas de Proyectos: En función de los daños que se pretende evitar, se debe plantear la mayor cantidad de alternativas técnicas que den solución al problema. Se plantean soluciones para eliminar los puntos de estrechamiento de cauces, regularización de riberas para mejorar su rugosidad, ampliación general del lecho, construcción de defensas en sectores externos al cauce con el fin de limitar las zonas de inundación, canalización, revestimiento de cauces, dar un nuevo trazado al cauce para dar descarga en otros sectores posibilitando deprimir el eje hidráulico, etc.
  • 7. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 7 g) Preselección de Alternativas: En general, corresponde en esta etapa utilizar criterios técnicos que restrinjan la materialización física de algunas alternativas. La construcción de defensas costeras es una estrategia recurrente para la protección de obras civiles, bienes e infraestructura de servicios en áreas de riesgo hídrico, sin embargo toda defensa en sí misma encierra una paradoja dado que al incrementar la altura del terraplén se protege una mayor superficie, aunque ante un eventual colapso la destrucción es proporcional a su altura. Definir la altura más adecuada para una defensa costera puede resultar incompleta, si solo se contemplan los componentes técnicos, físicos y de materiales de la obra. Un aspecto relevante y significativo es el relacionado al ámbito de protección de la estructura en términos productivos. Las obras de defensa ribereña estarán sometidas a diferentes efectos en mayor o menor grado según se presenten las condiciones hidráulicas y la naturaleza del terreno de fundación. Estos efectos son: • Deformabilidad y resistencia de la fundación. • Posibilidad de la socavación de la base. • Estabilidad. • Efecto abrasivo por transporte de material de fondo. Por otra parte, las obras además de ser eficientes, deben ser económicas, para lo cual se considera los siguientes factores: • Disponibilidad y costo de materiales de construcción. • Costo de construcción
  • 8. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 8 • Costo de mantenimiento. • Durabilidad de las obras. • Condiciones constructivas. • Correspondencia con obras colindantes. La forma y el material empleado en su construcción varía, fundamentalmente en función de: • Los materiales disponibles localmente. • El tipo de uso que se da a las áreas aledañas. Generalmente en áreas rurales se usan diques de tierra, mientras que en las áreas urbanas se utilizan diques de hormigón. GAVIONES El gavión es una estructura en forma de caja fabricada en Malla triple Torsión; usado para construcción de espigones, muros de encauzamiento, Protección de Ribera, protección de estribos, cabezal de alcantarillas , muros de Contención, protección de Taludes , canalización de Ríos, diques Transversales, etc. Podemos fabricar todos los tamaños de gaviones según requerimientos del cliente, con ojo de 10 cm x 10 cm o de 7.5 cm x 7.5 cm; en alambre galvanizado o recubierto de PVC en calibre No. 13 (BWG 2.413 mm) o en Calibre No. 12 (BWG 2.769 mm).
  • 9. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 9 Los gaviones pueden tener diferentes aspectos, es muy frecuente encontrarlos con forma de cajas, que pueden tener largos de 1,5, 2, 3 y 4 m, un ancho de 1 m y una altura de 0,5 ó 1,0 m Tipos de Gaviones Gavión Tipo Caja: Son paralelepípedos regulares de dimensiones variadas pero con alturas de 1.0m a 0.50m; conformados por una malla metálica tejida a doble torsión para ser rellenados en obra con piedras de dureza y peso apropiado, como se muestra en la siguiente Gavión Tipo Colchón Son aquellos cuya altura fluctúa entre 0,17m - 0,30m y de áreas variables. Son construidos en forma aplanada para ser utilizados como revestimiento antierosivo, antisocavante para uso hidráulico y como base-zócalo (Mejorador de capacidad portante) en la conformación de muros y taludes.
  • 10. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 10 Gavión Tipo Saco Son generalmente de forma cilíndrica siendo sus dimensiones variables ya que se conforman para obras de emergencia o de aplicación en lugares de difícil acceso. Se arman generalmente fuera de la obra y se deposita en su lugar mediante el uso de maquinaria de izaje. A través de los bordes libres se inserta en las mallas un alambre más grueso para reforzar las extremidades y permitir el ensamblaje del elemento. Ventajas:  Presentan una amplia adaptabilidad a diversas condiciones, ya que son fáciles de construir aun en zonas inundadas
  • 11. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 11  Funcionan como presas filtrantes que permiten el flujo normal del agua y la retención de azolves.  Debido a que los cajones de gaviones forman una sola estructura tienen mayor resistencia al volteo y al deslizamiento.  Controlan eficientemente la erosión en cárcavas de diferentes tamaños.  Tienen costos relativamente bajos, en comparación con las presas de mampostería.  Tienen una alta eficiencia y durabilidad (mayor a 5 años) Usos:  Muros de contención: los muros de gaviones están diseñados para mantener una diferencia en los niveles de suelo en sus dos lados constituyendo un grupo importante de elementos de soporte y protección cuando se localiza en lechos de ríos.  Conservación de suelos: la erosión hídrica acelerada es considerada sumamente perjudicial para los suelos, pues debido a este fenómeno, grandes superficies de suelos fértiles se pierden; ya que el material sólido que se desprende en las partes media y alta de la cuenca provoca el azolvamiento de la infraestructura hidráulica, eléctrica, agrícola y de comunicaciones que existe en la parte baja.  Control de ríos: en ríos, el gavión acelera el estado de equilibrio del cauce. Evita erosiones, transporte de materiales y derrumbamientos de márgenes, además el gavión controla crecientes protegiendo valles y poblaciones contra inundaciones.
  • 12. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 12 ESPIGONES Un espigón, rompeolas o escollera es una estructura no lineal construida con bloques de roca de dimensiones considerables, o con elementos prefabricados de hormigón, (cubos, paralelepípedos, dolos y tetrápodos o quadrípodos), son colocados dentro del agua, en ríos, arroyos o próximos a la costa marítima, con la intención de aumentar el flujo en varias direcciones determinadas, reducir el oleaje o evitar la decantación de arena. El comportamiento de los espigones en la costa marítima está influido por una gran cantidad de factores, lo que hace que sea muy difícil predecir con buena aproximación los efectos que éste pueda tener en la práctica. Por este motivo es muy importante ensayar el comportamiento de este tipo de estructuras marinas en modelos reducidos.
  • 13. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 13 Espigones al término de un río Los espigones suelen colocarse al final de los ríos para evitar que se forme un estuario el cual no quiere que se forme esto sirve para el encauzamiento del río para que éste muera en la mar. Espigones en los puertos Se ponen espigones en los puertos para la preservación de los sargos y que no sean arrastrados. También suelen ponerse una especie de espigón en muelles comerciales como es el caso del puerto comercial de Gibraltar en estos espigones, los buques atracan y las personas son trasladadas a tierra por un ferry en este tipo de espigones, suelen atracar para realizar descansos, hacer revisiones o inspecciones o realizar el repostaje de carburantes VII. METODOS Y MATERIALES METODO. El método usado para la realización de este informe es el observativo y practico ya que se realizó una visita a JANGAS ubicada en la carretera HUARAZ – CARAZ donde se hizo un levantamiento con gps MATERIALES. _Cámara fotografía _Mapa cartográfico de Ancash _GPS _Computadora _Materiales de escritorio
  • 14. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 14 VIII. RESULTADOS  CAUDAL DE DISEÑO OBRAS DE PROTECCIÓN El caudal de diseño que se tuvo en cuenta para el diseño de las obras de protección, que se tratarán más adelante, es de 1668.1 m³/s, que corresponde a un período de retorno de 100 años.
  • 15. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 15 CÁLCULOS DE DISEÑO CASO 1: EMPUJE DE TIERRA + SOBRECARGA VEHICULAR Para la determinación del peso del muro y el centro de gravedad, dividimos su sección en tres figuras geométricas con propiedades conocidas, cuyos valores se muestran a continuación en el Cuadro N°12 Peso Propio p.p. Para un peso específico de relleno de gavión de 2500 Kg/m3, corresponde un peso propio por metro de longitud de 15000 Kg/m. p.p.= 15000 Kg/m Centro de Gravedad.
  • 16. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 16 Sobrecarga q: Se tomó una altura de relleno equivalente a una sobrecarga vehicular de 2 pies o 60 cm según la Norma AASTHO 2002. q = y * Hs = 1700 Kg/m3 * 0.6 m = 1020 Kg/ m2 Peso Total de la Sobrecarga Ws: Corresponde a la sobrecarga aplicada sobre el relleno del cuerpo inferior del muro, en la cual para efectos de cálculo, 1.22 m es la dimensión en profundidad (transversal al eje de la vía), de aplicación de la carga distribuida de 1140 Kg/m2 (ver sección gavión en plano del sitio W7). Ws= q*L = 1020 Kg/ m2 * 1.22 m = 1244.4 Kg/m. Peso del Relleno Wr: Corresponde al relleno colocado contra la cara interna vertical del muro, el cual tiene un volumen Vr =1.05 m3/m por metro de longitud, según el área de relleno tras el gavión en su sección transversal más crítica, (ver sección gavión en plano del sitio N°7). Vr = 1.05 m3/m Wr= 1.05 m3/m * 1700 Kg/m = 1785 Kg/m Aplicado a 3.61 m del punto o. Coeficiente de Empuje Activo Ka: El cuerpo del muro en gavión tiene la posibilidad de desplazarse, por lo cual se desarrolla un estado de Empuje Activo. Por medio del empleo de la Ecuación de Rankine se calcula el Coeficiente de Empuje Activo como.
  • 17. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 17 Empuje Activo del suelo Ea: Ea=1/2*(y * HA2)*Ka = (1/2 * 1700 Kg/m3 * (2 m) A2 ) * 0.295 = 962 Kg/m. Aplicado a H/3 = 0.67 m desde la base del muro Empuje de la sobrecarga Es: Es = (y * Hs)*H*Ka = 1700 Kg/m3 * 0.60 m * 2 m * 0.295 = 577 Kg/m. Aplicado a H/2 = 1.0 m desde la base del muro Empuje Total Ea+s: Se calculó como el empuje del suelo más el empuje de la sobrecarga de la siguiente manera: Ea+s = Ea+Es = 962 Kg/m + 577 Kg/m = 1539 Kg/m. Resultante de las fuerzas verticales Rv: Se calcula como la suma del peso propio, el peso del relleno y el peso total de la sobrecarga. Rv = p.p + Wr +Ws = 15000 Kg/m +1785 Kg/m + 1244.4 Kg/m = 18029.4 Kg/m.
  • 18. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 18 IX. CONCLUCIONES  El muro de gavión, es uno del más apropiado, ya que es una obra construida con materiales flexibles, que cumplen con las exigencias establecidas, y puede adecuarse a deformaciones que puedan producirse una vez puesta en funcionamiento.  En muchos casos las estructuras de defensas ribereñas son dimensionas con una falla conceptual, ya que quedan expuestas a la acción de la velocidad del agua en su base, lo cual provoca socavamiento y erosión al pie de la obra. Una solución adoptada para evitar este problema es la plataforma de deformación, que es compuesta por gaviones tipo colchón, son elementos flexibles posicionados en frente de la estructura, que al deformarse, acompañan la erosión del fondo, evitando así que esta alcance la base de la estructura y la destabilice. X. RECOMENDACIONES  Para evitar inundaciones se deben construir defensas cercanas a los cursos de agua, sin desviar el cauce natural de un río, ni taponar caños o desagües.  En periodos de invierno cuando ocurra alta pluviosidad se debe intensificar la red de muestreo en las áreas críticas y equipar al Departamento de Hidrología de instrumentos, materiales, vehículos y personal técnico capacitado.  Realizar jornadas de limpieza y mantenimiento de las quebradas, arroyos y drenajes, antes del periodo de lluvia.
  • 19. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 19  No construir desarrollos habitacionales que constituyan alto potencial de riesgo para desastres.  Se propone la Aplicación de Gerencia para la construcción de Defensas Ribereñas, por cuento permite llevar de una forma fácil y ordenada la secuencia de operaciones según su ordenamiento cronológico constructivo, así como también estimar el tiempo de inicio y culminación de las actividades y la distribución de recursos, equipos y materiales.
  • 20. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 20 XI. BIBLIOGRAFIA 1. BADILLO J. y RODRIGUEZ. Mecánica de Suelos. Tomo II. 2. REIMBERT M y A. Muros de Contención. Tomo I. (1976). 3. LOPEZ CADENAS de Llano F. Diques para la Corrección de Cursos Torrenciales y Métodos de Cálculo. 4. FELD Jacob. Biblioteca Internacional del Ingeniero Civil. Volumen III. Ediciones Ciencia y Técnicas, S.A. (1988). De Internet: 5. www.wikipedia.org/wiki/Defensa_ribereña. 6. www.todoarquitectura.com 7. http://documentos.arq.com.mx/Detalles/51760.html
  • 21. UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO 21 XII. ANEXOS
