INTRODUCCIÓN
Esta Guía Simplificada para la Identificación, Formulación y Evaluación de Proyectos de
Rehabilitación y Mejoramiento de Caminos Vecinales1
tiene el fin de orientar y facilitar la
elaboración de un perfil para ser evaluado bajo los procedimientos del SNIP. Es aplicable
a los estudios de preinversión para los proyectos de rehabilitación y mejoramiento de
Caminos Vecinales que cumplan las siguientes características:
• • • Caminos de bajo tráfico (IMD < 100 veh/día).
• • • Mejoramientos y/o rehabilitaciones que puedan alcanzar nivel de
afirmado en la superficie de rodadura.
• • • Problemas solucionables con mejoramiento de drenaje u obras cuya
inversión no sea más de 15% del costo total de la obra.
• • • No contemple problemas de expropiaciones.
• • • No genere alto impacto socio-ambiental.
• • • No presente existencia de restos arqueológicos.
Esta herramienta será útil para autoridades y profesionales encargados de los
estudios de preinversión de los Gobiernos Locales, pues les permitirá elaborar estudios
con mejor calidad y mayor rapidez. Lo que posibilitará la asignación de los recursos de
inversión.
También encontrarán una herramienta en Excel útil para realizar las
estimaciones de la demanda, oferta y de los indicadores de rentabilidad social, así como
los parámetros para formulación y evaluación. Esta herramienta denominada “Aplicativo
de la Guía Simplificada Caminos Vecinales” está disponible en la página web del SNIP
en la sección de “instrumentos metodológicos sectoriales”.
La guía puede aplicarse para la elaboración de estudios de otra tipología de
PIP de carreteras, siempre y cuando se incluya el análisis de aspectos específicos de la
situación particular.
1 Para conocer los conceptos generales ver anexo 1.

aspectosgenerales
11
aspectos generales
1.1 Nombre del proyecto
Define tres características:
• • • Naturaleza de la intervención: acciones que el proyecto ejecutará para solucionar el
problema identificado:
Describe brevemente el proyecto indicando aspectos básicos como
una adecuada definición del nombre, la identificación de la Unidad
Formuladora y la Unidad Ejecutora del proyecto, la matriz de
involucrados y el marco de referencia del proyecto.
MÓDULO I
Restauraeldeteriorodelcamino.Comprendelarehabilitacióndeldrenaje,
mejoramientoseneltrazado,elescarificado,reposiciónmayordelafirmado,reperfilado
yrecompactación.Tambiénelrefuerzoenpuntosselectivosenlaestructuradela
superficiederodadura.
Mejorasdelageometríahorizontalyverticaldelcamino,elancho,elalineamiento,
lacurvaturaolapendientelongitudinalparaincrementarlacapacidaddelavía,la
seguridaddelosvehículos ylavelocidaddecirculación.Tambiénlaampliacióndela
calzada,laelevacióndelestándardeltipodesuperficieylaconstruccióndeestructuras
comoalcantarillasgrandes,puentesointersecciones.
Intervencionesderehabilitaciónymejoramiento.
Rehabilitación2
Mejoramiento3
Rehabilitación y
Mejoramiento
2 Manual para el Diseño de Caminos No Pavimentados de Bajo Volumen de Tránsito.
3 Manual para el Diseño de Caminos No Pavimentados de Bajo Volumen de Tránsito.

Caminos Vecinales
12
• • • Objeto de la intervención: el camino vecinal.
• • • Localización geográfica: precisa la localidad y/o centro poblado beneficiado con el
proyecto. Incluye esquemas de macro y micro localización.
El nombre del PIP se debe definir de la siguiente manera:
Por su naturaleza, los proyectos de caminos
vecinales solo son de competencia de los
gobiernos locales, salvo se tenga un convenio
para la ejecución del PIP. Puedes plantear su
rehabilitación, mejoramiento o ambos.
¿Qué se va a
hacer?
¿Objeto de
intervención?
¿Dónde se localizará?
EntrelospueblosCarapoy
Circamarca.
Rehabilitacióndelcaminovecinal
Carapo-Circamarca.
Circamarca.
Mejoramientodelcaminovecinal
Carapo-Circamarca.
Circamarca.
RehabilitaciónyMejoramiento
delcaminovecinalCarapo-
Circamarca.
Elcamino vecinal
Elcaminovecinal
Elcaminovecinal
Rehabilitación
Mejoramiento
Rehabilitacióny
Mejoramiento
Ejemplos
Nombre del proyecto
1.2. Unidad Formuladoray Unidad Ejecutoradel proyecto
• • • Unidad Formuladora (UF): Señala el nombre de la Unidad Formuladora y del
responsable a cargo de la elaboración del perfil, incluyendo dirección, teléfono y fax.
Este tipo de proyectos es sólo competencia de los gobiernos locales.
• • • Unidad Ejecutora (UE): Señala:
 El nombre de la unidad propuesta para la ejecución del proyecto.
 Las competencias y funciones de la UE en su institución (indica el campo de
acción y su vínculo con el proyecto).

13
aspectosgenerales
 Su capacidad técnica y operativa para ejecutar el proyecto (experiencia en la
ejecución de proyectos similares, disponibilidad de recursos físicos y humanos,
calificación del equipo técnico, entre otros).
Este tipo de proyectos es sólo competencia de los gobiernos locales, salvo se tenga un
convenio para la ejecución del PIP.
Ten en cuenta que, además de la UE registrada en la Dirección General de Presupuesto
Público, podrías necesitar que un órgano técnico de la entidad se responsabilice de la
ejecución del proyecto. Explica clara y concisamente porquéseproponedichoórgano,
sobre la base de los criterios previamente indicados.
1.3. Matriz de involucrados
La matriz de involucrados4
incluye información sobre los grupos sociales y entidades públicas o
privadas, que tendrán relación con la ejecución, la operación y el mantenimiento del proyecto.
Entre los grupos involucrados están:
• • • Los potenciales beneficiarios del PIP.
• • • Los pobladores que deben otorgar derechos de pase.
• • • Los que pudiesen ser afectados en la ejecución u operación, como la asociación de
regantes o comunidades campesinas.
• • • Las entidades que financiarán el PIP.
• • • Lasentidadespúblicasoprivadasqueparticipanoapoyanenlaejecuciónymantenimiento
de la vía.
4 Ver el numeral 1.3.2 de las Pautas para la Identificación, Formulación y Evaluación Social de Proyectos de
Inversión Pública, a nivel de Perfil. En adelante “Pautas 2011”.

Caminos Vecinales
14
Describe el proceso por el que se ha recogido la opinión de los beneficiarios y los demás
involucrados, en especial de las autoridades locales, las que deberán pronunciarse por escrito
sobre la prioridad que tiene el proyecto.
Anexa copias de los acuerdos, compromisos y opiniones de los involucrados.
1.4. Marco de referencia5
• • • Especifica los antecedentes del proyecto, los hechos importantes de su origen e intentos
anteriores para solucionar el problema identificado.
• • • Describe brevemente el proyecto y cómo se enmarca en los Lineamientos de Política
Sectorial-funcional, los Planes de Desarrollo Concertados y el Programa Multianual
de Inversión Pública, en el contexto nacional, regional y local.
Lainformaciónquesepueda
recopilardelospropios
beneficiariosesfundamentalpara
encontrarlamejoralternativade
soluciónalproblema.
5 Ver el numeral 2.1 de las “Pautas 2011”.

15
identificación
6 Ver el numeral 2.2.1 de las “Pautas 2011”.
151515
identificación
2.1. Diagnóstico de la situación actual
Recopila, sistematiza, interpreta y analiza la información de fuentes secundarias y fuentes
primarias para la elaboración del diagnóstico.
Son esenciales el contacto con los involucrados, la observación in situ del problema y el trabajo
de campo. Este diagnóstico sustentará el planteamiento de los objetivos, fines y medios que se
buscan alcanzar con el proyecto, así como las alternativas de solución.
2.1.1 Diagnostico del área de influencia6
.
En los caminos vecinales el área de influencia y el área de estudio son los mismos, por
lo que se usará el término 'área de influencia'.
El área de influencia corresponde al área geográfica del proyecto e incluye los centros
poblados y áreas productivas que harán uso del camino. Se puede asumir el área de
influencia como la que está constituida por los centros poblados en una franja de 2.5km
a cada lado del eje de la vía. Un mayor análisis involucraría otros centros poblados,
justificando el intercambio de actividades socioeconómicas.
Analiza, mediante un mapa vial, la red de caminos para identificar los pueblos que
mejorarán sus condiciones de acceso y actividades económicas o productivas gracias al
proyecto. Estudia si la vía tiene caminos alimentadores que podrían aumentar la zona
de influencia.
Una correcta ubicación del área de influencia, el conocimiento de
la población que será beneficiada y de sus organizaciones, así como
el análisis del servicio actual, te permitirán una correcta definición
del problema y, por consiguiente, proponer la alternativa de
solución más adecuada.
MÓDULO II

16
Caminos Vecinales
Es importante que consideres aspectos geográficos y límites naturales. Finalmente,
tendrás que generar un mapa que especifique claramente el área de influencia.
Ver ejemplo de un Plano de Ubicación en el Anexo 2.
Entre los temas a considerar en el diagnóstico están:
a) Ubicación.
Espacio geográfico donde se ubica el camino. Preséntalo en un plano a escala
que permita identificar lo siguiente:
◾ Ubicación del camino a intervenir dentro del departamento, provincia,
o distrito.
◾ Red vial de la zona y los centros poblados por los que discurre el
camino.
b) Características físicas.
Considera la flora y fauna local, las características climáticas, hidrológicas, del
suelo y aspectos geotécnicos. Para los dos últimos realiza calicatas de 1.50 mts
de profundidad, como mínimo una por tramo homogéneo, según haya sido
sectorizada la vía. De ser necesario, realiza ensayos de laboratorio.
c) Identifica los peligros naturales y socio-naturales.
Son peligros naturales los sismos, anegamientos, fallas geotécnicas y, problemas
socio-naturales, los deslizamientos por deforestación u otros que podrían afectar
la integridad y operación de la vía.
2.1.2. Diagnóstico de los involucrados en el PIP.
a) Determina las características socioeconómicas de la población: número de
familias, ocupación, principales actividades económicas en la zona, nivel de
desarrollo humano, nivel de pobreza, nivel socioeconómico, tenencia de tierras,
aspectos sociales, entre otros servicios que tengan relación con el proyecto.
En el diagnóstico considera la ubicación de la
red vial, las características físicas del área de
influencia, a los involucrados (la población y los
transportistas) y la situación actual del servicio
(infraestructura y tráfico).

17
identificación
b) Especifica los grupos sociales que serán beneficiados y afectados y que, por
tanto, podrían oponerse al proyecto (familias con derecho de pase, en caso
de una ampliación de la superficie de rodadura). Para este caso, desarrolla
estrategias de resolución de conflictos (sea en el perfil o en el estudio definitivo).
2.1.3. Diagnóstico del servicio.
 Situación de la infraestructura.
En base a los resultados del inventario vial7
, presenta la situación de la
infraestructura del camino vecinal por tramos:
◾ Características de la vía: longitud, topografía, pendiente, canteras
(número, ubicación y con qué tipo de material cuenta), fuentes de agua
(cantidad, localización, problemas y efectos que genera), derrumbes
(número, ubicación, qué los generó).
◾ Pavimento: ancho y espesor de calzada, bombeo, material de la
superficie, daños a la carpeta (situación de la superficie de rodadura y
problemas-efectos que genera), plazoletas de paso (número y ubicación,
estado, problemas, efectos que genera), señalización (en qué hitos, si
son informativas o preventivas).
◾ Drenaje: alcantarillas, tajeas, zanjas de coronación, cunetas. Precisa
siempre el número, ubicación, condiciones en las que se encuentran,
material de construcción, faltantes, problemas y efectos que genera,
entre otros pertinentes.
◾ Obras de arte: puentes, pontones, badenes, muros de contención.
Siempre precisa la cantidad, ubicación, longitud, condiciones en las
que se encuentran, material de construcción, faltantes, problemas y
efectos que genera, entre otros pertinentes.
◾ Puntos críticos: zonas expuestas a peligros como curvas peligrosas,
áreas inundables o de deslizamientos y taludes inestables. Determina
siempre la cantidad, ubicación, longitud, problemas y efectos, entre
otros.
Identificaalos
beneficiadosyalos
gruposquepudieran
sentirseperjudicados.
Agotalosmediospara
prevenirconflictos.
7 Ver anexo 03 – Ficha para inventario vial.

18
Caminos Vecinales
Para identificar los puntos críticos con riesgo de desastre, evalúa la
vulnerabilidad del camino vecinal en las zonas expuestas a peligros
y estima los probables daños y pérdidas en caso se interrumpa la vía.
Considera la evaluación de defensas ribereñas y tratamiento de taludes
que ya existan. Inmediatamente plantea las medidas de reducción de
riesgos de desastres8
. Acompaña la información con fotografías que
evidencien el diagnóstico.
 Situación del servicio.

Condiciones de servicio actual del transporte:.
◗ Especifica el número y clase de vehículos que transitan,
horario de mayor afluencia, seguridad vial, accesibilidad (la
ubicación y número de caminos secundarios).
◗ Detalla la frecuencia del mantenimiento y qué entidades
están a cargo del plan. Si no hubo mantenimiento sustenta la
problemática y los motivos.
Recoge la opinión y percepción de los usuarios de transporte,
transportistas, autoridades locales sobre las condiciones del
servicio de transitabilidad del camino vecinal (analiza la
problemática y efectos).
2.1.4. Intentos anteriores de solución.
Indica si hubo intentos anteriores de solución, de qué tipo fueron, en qué año y las causas
que motivan una nueva inversión en el camino.
2.2. Definición del problema, sus causas y efectos9
De acuerdo al diagnóstico elaborado en la punto 2.1, define las causas y efectos del problema
para identificar las alternativas de solución. Representa las relaciones de causa y efecto en un
árbol de problemas.
8 PDRS-GTZ/MEF. “Proceso de incorporación del AdR en el Módulo de Identificación” (2009).
9 Para mayores orientaciones revisar el numeral 2.3 de las “Pautas 2011”
Evalúalavulnerabilidad
delcaminovecinalenlas
zonasexpuestasapeligro
yestimalosprobables
dañosypérdidasencaso
sedeninterrupciones.

19
identificación
2.3. Objetivo del proyecto10
Describe la situación que podría existir después de solucionar el problema, identificando las
relaciones de medios-fines en un Árbol de Medios y Fines o Árbol de Objetivos.
2.4. Alternativas de solución11
Plantea las alternativas técnicamente viables para solucionar el problema sobre la base del Árbol
de Objetivos. Para cada una identifica las acciones que permitan lograrlos.
Una vez definidas las alternativas, presenta una descripción de cada una de ellas.
En el ejemplo se han identificado los siguientes proyectos posibles:
10 Para mayores orientaciones revisar el numeral 2.4 de las “Pautas 2011”.
11 Para mayores orientaciones revisar el numeral 2.5 de las “Pautas 2011”.
Reconstruccióndelaplataformadelcamino,construccióndemurosdesostenimientoyprotección,
tratamientodetaludesyactividadesdemantenimientorutinarioyperiódico(*).
Ampliacióndelacalzada(**)a4,5m,construccióndemurosdesostenimientoyprotección,
tratamientodetaludesyactividadesdemantenimientorutinarioyperiódico(*).
Reconstruccióndelaplataformadelcaminoeneltramo1yampliacióndelacalzadaa5,0menel
tramo2,construccióndemurosdesostenimientoyprotección,tratamientodetaludes yactividades
demantenimientorutinarioyperiódico(*).
Proyecto Alternativo 1:
Rehabilitación de la carretera.
Mejoramiento de la carretera.
Mejoramiento y rehabilitación
de la carretera.
(*)Lasactividadesdemantenimientorutinarioyperiódicocorrespondenalaetapade operaciónymantenimientodelavía.
(**)Paraelplanteamientodelaampliacióndelacalzada,verAplicativodela ‘GuíaSimplificadaCaminosVecinales’queseencuentraenelportaldelSNIP.
Luegodeidentificar
claramentelanaturaleza
delproblema,plantealas
alternativastécnicamente
viablesparasusolución.

21
formulación
212121
formulación
3.1 Define el horizonte de evaluación.
El horizonte de evaluación está determinado por la suma de las duraciones de la fase de inversión
(ejecución) y post-inversión (operación y mantenimiento).
La correcta identificación de la demanda, comprobada con estudios
de campo de acuerdo al tráfico diario, así como el riguroso análisis
de los costos te permitirán diseñar la mejor propuesta. No te olvides
de considerar también los costos de mantenimiento.
MÓDULO III
Alternativa considerada Horizonte de evaluación
Períododeinversión+10añosdeoperación.Superficiederodaduraafirmadas,sinafirmarytrochas.
Horizonte de evaluación recomendada
3.2 Análisis de la demanda
3.2.1 Estimación de la población demandante.
Para la evaluación social estima la población atendida por el proyecto a partir de los
censos de población y proyecciones del INEI.
a) Población demandante actual:
Considera la población total del área de influencia del PIP.

22
Caminos Vecinales
Si la estadística no está actualizada al momento de formulación del estudio,
proyecta la población del último censo con una tasa de crecimiento ínter censal
hasta la actualidad:
◾ Número de años entre el último censo y el presente año = n
◾ Población actual = población último censo X (1+ t/100)n
◾ Tasa de crecimiento entre últimos dos censos = t % anual
Si no hay estadística específica, realiza un conteo de viviendas y, utilizando la
densidad promedio de habitantes por vivienda del área de influencia o distrito,
estima la población demandante total.
b) Población proyectada:
La población se proyecta con la tasa de crecimiento intercensal, estimada por el
INEI para el distrito donde se localiza el proyecto.
3.2.2 Tramificación de la red vial según la demanda.
Por lo general el tráfico vehicular en una carretera no es uniforme, pues en algunos
tramos existe mayor tráfico que en otros. Parte del análisis inicial consiste en subdividir
el camino vecinal en tramos donde el tráfico sea similar. Así facilitas el posterior análisis
de la demanda.
La diferenciación del tráfico vehicular por tramos es importante para el planteamiento
de alternativas técnicas del camino, ya que se puede diferenciar el diseño de acuerdo al
nivel de tráfico que existe en cada tramo.
Si el camino tiene una longitud pequeña, utiliza un solo tramo para el análisis; pero, en
los caminos de mayor longitud, define dos o incluso tres tramos de análisis. Los tramos
homogéneos estarán comprendidos entre centros poblados o desvíos importantes de
carreteras.
Concéntrateprincipalmenteeneltráficodelargadistancia,yaqueseráelquedeterminará
el estándar de la carretera.

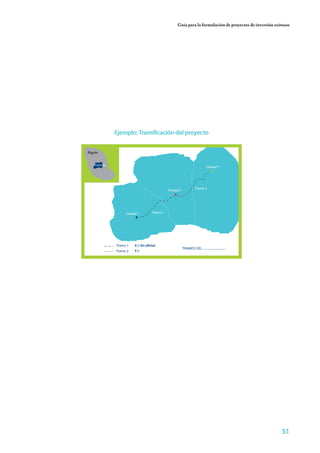

Revisa el ejemplo de Tramificación del Proyecto en el Anexo 2.

23
formulación
3.2.3 Análisis de la demanda actual (tráfico)
Sigue estos pasos:
a) Recopila información de tráfico vehicular.
Esta información comprende datos de conteos de tráfico anteriores, si existiesen.
b) Realiza estudios de tráfico.
Para recoger información del flujo vehicular, de los usuarios y de tiempos de viaje.
i) Conteosdetráficovehicular.
Realiza el conteo utilizando los formatos del MTC (ver Excel -
Aplicativo de la Guía Simplificada Caminos Vecinales).
La diferenciación del tráfico vehicular por
tramos es importante para el planteamiento de
alternativas técnicas del camino, ya que puedes
diferenciar el diseño de acuerdo al nivel de
tráfico que existe en cada tramo.
Estación
Estación O/D
Días de Conteo
Días de Encuesta
7díasde24horas.
3díasde12horas.
Porestaciónconsiderada.
Porestaciónconsiderada.
Conteos de tráfico vehicular
Encuestas origen-destino
ii) Encuestasorigen-destino.
Investiga usando los formatos del MTC (ver Excel - Aplicativo de la
Guía Simplificada Caminos Vecinales).

24
Caminos Vecinales
iii) Medicionesdetiemposdeviaje.
Hazlo entre dos puntos previamente determinados, quizá dos centros
poblados. Con el tiempo de viaje y la distancia puedes calcular la
velocidad de circulación promedio.
c) Determinación del tráfico actual.
El tráfico de un camino vecinal varía constantemente dependiendo del ciclo de
actividades y de producción de la zona de influencia. Será mayor en estaciones
de cosechas que en otros periodos del año.
Para calcular el promedio diario anual del camino analizado (índice medio
diario anual o IMDa), corrige los datos de tráfico obtenidos en conteos de
campo mediante factores de corrección estacional (FCE), para convertirlos en
IMD. Para este cálculo se utiliza las tablas del MTC12
.
3.2.3 Análisis de la demanda proyectada.
a) Proyecciones de tránsito.

Emplea la siguiente fórmula:
12 Ver excel ‘Aplicativo de la Guía Simplificada Caminos Vecinales’.
Tránsitoproyectadoalañonenvehículo/día
Tránsitoactual(añobase)envehículo/día
Añofuturodeproyección
Tasaanualdecrecimientodeltránsito
Tn = To (1+r)(n-1)
Tn
To
n
r

25
formulación
La proyección del tránsito futuro se hace separadamente para el tráfico normal y
generado. En esta guía no se ha considerado el tráfico desviado.
i) Proyeccióndeltráficonormal.
Utiliza la tasa de crecimiento de la población y PBI, recurre a
proyecciones efectuadas por instituciones dedicadas a labores de
estadísticas y proyecciones del crecimiento de la economía.
Puedes usar las tasas de crecimiento de la población y del PBI regional
del Instituto Nacional de Estadística e Informática12
.
ii) Proyeccióndeltráficogenerado.
Depende de la magnitud de la mejora. Clasifícala por el nivel de
impacto:

Losdatosdetráfico
obtenidosenconteosde
camposonindispensables
paracalcularelíndice
medioanualoIMDa.
Una vez calculado el tráfico generado para el primer año de operación,
éste será proyectado en el horizonte de evaluación según las tasas de
crecimiento por tipo de vehículo del tráfico normal.
b) Identificación de otros proyectos viales.

Revisar los planes de desarrollo vial para identificar proyectos que otras
instituciones estén programando a futuro y que pueden modificar la demanda
proyectada. Si fuese el caso, actualiza las proyecciones realizadas.
Tipo de intervención % de tráfico normal
10%
15%
Proyectoderehabilitación
Proyectodemejoramiento
Estimaciones de tráfico generado por tipo de proyecto

26
Caminos Vecinales
3.2.4 Presentación de las estimaciones y proyecciones de la demanda (tráfico).
Una vez calculado el tráfico normal, desviado y generado, presenta la demanda total por
año dentro del horizonte de evaluación del proyecto.

3.3 Análisis de la oferta
Señala en tus conclusiones si ésta cumple o no con los estándares técnicos para prestar un servicio
óptimo.
3.4 Balance oferta/demanda
Analiza si la oferta vial existente (camino vecinal) es suficiente para cubrir la demanda proyectada.
Para ello compara las características de la vía actual (anexo 3) con las características técnicas que
se requeriría para atender el tráfico estimado (anexo 4).
3.5 Planteamiento técnico de las alternativas de solución
Define con precisión las características técnicas de las alternativas consideradas. El proyecto
desarrollará las alternativas, a nivel de diseño preliminar, que permitan cuantificar los
componentes de la obra. Subdivide los tramos ya definidos bajo criterios de demanda en sub-
tramos considerando soluciones similares de ingeniería.
Para definir las características técnicas de las alternativas necesitas lo siguiente:
a) Información.
 Cartografía: planos y cartas geográficas. Escala1:10,000.
 Topografía: mediciones de secciones transversales cada 500 mts. en el eje de la
carretera,dondeserequieracortesyrellenosimportantes,conlaayudadeunGPS
y un eclímetro.

27
formulación
Eldiseñodelavía
estácondicionado
pormuchosfactores
quedeterminaránlas
característicastécnicas
delfuturocamino.
 Suelosytaludes: inspección de campo, con calicatas de 1 metro de profundidad
donde se presenten problemas críticos de plataforma. Estima taludes de corte y
terraplenes según los principales tipos de suelo y roca identificados.
 Pavimentos existentes: características y estado del pavimento. Especifica el
espesor y estructura de las capas y las principales fallas estructurales.
 Hidrologíayobrasdedrenaje: datos pluviométricos y aforos de ríos y quebradas
que permitan estimar las dimensiones preliminares de las obras de drenaje.
 Canteras y fuentes de agua: ubica las canteras disponibles, delimita su área
aproximada y sus propiedades mediante dos prospecciones de 3 metros de
profundidadyefectuandolosanálisisdeCBR.Aplicalaclasificacióndeagregados
y límites de Atterberg.
 Expropiaciones: el formulador debe certificar el compromiso de las autoridades
locales contraído con los ocupantes para permitir la plena expropiación o, en caso
contrario, demostrar que el terreno tiene libre disponibilidad.
b) Diseño preliminar de las alternativas de proyecto.
El diseño de la vía está condicionado por factores que determinarán la propuesta de las
características técnicas del camino. Estos son tránsito, topografía, suelos, entre otros.
Ten como referencia el monto de inversión por kilómetro y cuánto es factible gastar
en el proyecto. Para el diseño vial de caminos vecinales utiliza el Manual de Diseño
Geométrico para caminos de bajo tráfico 2005.
Planteamiento del diseño vial de caminos

Determina las características técnicas de las alternativas de intervención. El
diseño preliminar debe contener los siguientes aspectos conceptuales y de
diseño:
◾ Descripción simple del trazo considerado.
◾ Definición del estándar básico de la carretera.
◾ Elección del tipo de pavimento y estructura del pavimento.
◾ Disponibilidad de los materiales.

28
Caminos Vecinales
◾ Taludes: tipo de problemas y solución planteada.
◾ Obras de arte y de drenaje: indica las obras necesarias de drenaje
transversal y de drenaje de la plataforma. También la ubicación de
alcantarillasyobrascomplementarias,señalandoeltipoysusdimensiones
◾ Canteras:señalalaubicaciónypotenciadelascanterasqueseránutilizadas.
Parámetros de diseño por tramos o sub tramos:
◾ Velocidad de diseño.
◾ Radio mínimo.
◾ Pendiente máxima.
◾ Peralte máximo.
◾ Anchos de calzada y bermas.
◾ Tipo y estructura del pavimento.
◾ Obras de arte y drenaje.
◾ Pontones.
Información necesaria para presentar en el estudio de perfil:
◾ Croquis de tramos y sub-tramos con indicaciones de sus longitudes,
localización de pueblos, ancho de calzada, tipo de pavimento, ubicación
de puentes, ubicación de secciones críticas, canteras, etc.
◾ Plano y perfil longitudinal simplificado del camino. Escala: 1/10 000.
◾ Secciones típicas por sub-tramo. Escala: 1/200.
◾ Estructura del Pavimento.
◾ Aspectos de drenaje.
Se puede ver un ejemplo de resumen de una propuesta técnica en el Anexo 4.
c) Situación base optimizada.
Para la evaluación de alternativas debes definir una situación base del camino que servirá
de referencia para la estimación de los beneficios y costos asociados a las alternativas de
proyecto.
Siempre será posible hacer algo por la carretera sin que esto signifique un proyecto de
inversión.

29
formulación
3.6. Costos a precios de mercado
Calcula los costos de inversión y mantenimiento de las alternativas técnicas planteadas, considera
los diseños preliminares del punto anterior. Los pasos para el cálculo de los costos son los
siguientes:
3.6.1. Determinación de las metas físicas de obra.
Estas son resultado de:
i) Metrados respectivos, volúmenes de movimiento de tierras, etc.
ii) Cuantificación de obras de arte, drenaje y señalización.
3.6.2 Estimación de los costos de obra.
a) Costos por partida.

Consideralasmetasfísicasdeobraparadeterminarelcostorespectivo,aplicando
costos provenientes de:
i) Análisis de costos unitarios.
ii) Precios unitarios modulares.
iii) Monto global estimado.
b) Costo directo.

Con los datos anteriores, determina los costos directos de obra.

Costo total directo de obra (la suma de los costos parciales por partida). Si
amerita incluye costos de reducción de riesgos de desastres en los puntos críticos,
así como los de mitigación de los impactos ambientales negativos.
Para la evaluación de alternativas debes definir
una situación base optimizada del camino,
que servirá de referencia para la estimación
de beneficios y para los costos asociados a las
alternativas de solución.
Costo parcial por partida = Metrado (meta física x Precio Unitario)

30
Caminos Vecinales
c) Costos indirectos y costo total.

Los costos indirectos son los gastos generales y la utilidad; normalmente se
consideran como un porcentaje de los costos directos.
Así se tiene que:
Cuandopresentes
tuestudiodeperfil
consideraallícroquis,
mapas,dondese
visualicenlostramos,las
obrasdearte,etc.
3.6.3 Estimación de los costos de inversión.
Incluye también los costos de estudios definitivos y supervisión de la obra al costo total
(ejemplo de costos y presupuesto de obra en el Anexo 5).
3.6.4 Estimación de los costos de mantenimiento.
Calcula los costos de mantenimiento.
a) Estimación de los costos de mantenimiento con proyecto.

Incluye el costo de mantenimiento rutinario (anual) y el costo de mantenimiento
periódico (periodos diferentes).
Para calcularlos puedes utilizar costos modulares o precios promedios en base a
lainformacióndeorganismosquesededicanadichaactividad.ParaelPrograma
deCaminosRuralesdelMTClosmontosmáximosenmantenimientorutinario
y periódico son los siguientes:
Costos directos de obra + Gastos generales + Utilidad = Costo total de obra

31
formulación
b) Estimación de los costos de mantenimiento sin proyecto (situación base
optimizada).

Considera los costos de las labores necesarias para mantener una condición
mínima de transitabilidad de la carretera.
c) Costos de operación.

Son los costos de gestión y administración del camino, llevado a cabo por la
Municipalidad. Por lo general, se asume como un porcentaje (10%) de los
costos anuales de mantenimiento rutinario del camino.
Tipo de Mantenimiento Costo Referencial ($ / Km)
2.288,12
3.449,96
Mantenimientorutinario
Mantenimientoperiódico
Falta título al cuadro
Fuente:MinisteriodeTransportesyComunicaciones–Dic.2010(Costa)

33
formulación
33333333
evaluación
4.1 Evaluación social
En este caso, los costos y beneficios del proyecto se establecen desde el punto de vista de la sociedad
en su conjunto. La evaluación de un PIP de mejoramiento se efectúa con la metodología costo/
beneficio, mientras que en un proyecto de rehabilitación se efectúa con la metodología costo/
efectividad. Si el PIP tiene ambos tipos de intervenciones, se realizará la evaluación diferenciando
los costos de mejoramiento y los de rehabilitación para aplicar las correspondientes metodologías.
4.1.1. Beneficios.
a) Identificación de beneficios.
Los beneficios directos en un proyecto vial son:

Para evaluar las alternativas debes estimar los beneficios y costos
sociales incrementales, comparando las situaciones “sin proyecto” y
“con proyecto”.
MÓDULO IV
Este módulo tiene como objetivo evaluar las alternativas de solución y determinar la mejor opción.
En el caso de que ninguna alternativa sea viable solo se aplicarán actividades de mantenimiento
al camino vecinal.
Identifica, claramente, las situaciones “sin proyecto” y “con proyecto”. La primera corresponde
a la capacidad real optimizada de la vía. La segunda, a la condición en que quedará el camino
vecinal después de la ejecución del proyecto.
La evaluación de un proyecto considera, exclusivamente, el diferencial de beneficios y costos entre
las situaciones “con proyecto” y “sin proyecto”. Así se determina el valor incremental.

34
Caminos Vecinales
◾ Ahorros de costos de operación de vehículos (COV).
◾ Ahorros de tiempo de viaje de los usuarios.
◾ Ahorros de costos de mantenimiento.
◾ Otros ahorros en el sistema de transporte (por reducción de
interrupciones en el camino, por reducción de mermas en la carga
transportada, etc.)
b) Cuantificación de beneficios por ahorro de costos de operación vehicular.
Procedimientos para cuantificar los beneficios directos:

AhorrodeCostosdeOperaciónVehicular(COV)
◗ Remuneración de la tripulación (en el caso de buses y
camiones).
◗ Consumo de combustible.
◗ Consumo de lubricantes.
◗ Consumo de neumáticos.
◗ Mano de obra en mantenimiento.
◗ Repuestos.
◗ Depreciación.
Este beneficio es la diferencia entre la situación “sin proyecto optimizada” y la situación
“con proyecto”, y se puede expresar según la ecuación:
Entre los beneficios esperados están el ahorro
en costos de operación de vehículos, en el
tiempo de viaje de los usuarios, en costos de
mantenimiento y otros costos evitados en el
sistema de transporte.
Beneficiototalporahorrodecostosoperativosvehicular
Costooperativovehiculartotalsinproyecto
Costooperativovehiculartotalconproyecto
Bcov= COVsp-COVcp
Bcov
COVsp
COVcp

35
evaluación
Regióngeográfica(costa,sierra,selva).
Bueno,regular,malo.
Llana,ondulada,accidentada.
Trocha,sinafirmar,afirmada,asfaltada.
Región
Estado
Topografia
Superficie
UsotablasdelCOVdelMinisteriodeTransportesyComunicaciones
Las tablas del COV13
del Ministerio de Transportes y Comunicaciones
permiten calcular el COV en US$ -km a precios sociales para cualquier
tipo de vehículo, región del país, topografía, tipo de superficie y estado
de la vía.
13 Ver Excel Guía Simplificada Caminos Vecinales.
Región SuperficieTografía Estado Auto Camta.
Bus
Med.
Bus
Gran.
Cam.
2E
Cam.
3E
Articul.
Costo modular de operación vehicular a precios económicos - US$ - Vehículo - Km
Sierra
Sierra
Sierra
Sierra
Sierra
Sierra
Sierra
Sierra
Sierra
A
A
L
L
L
L
L
I
L
TRO
TRO
AFI
AFI
AFI
ASF
ASF
ASF
SAF
M
R
B
M
R
B
M
R
M
0.53
0.44
0.27
0.43
0.29
0.24
0.3
0.25
0.46
0.7
0.62
0.27
0.38
0.3
0.26
0.3
0.27
0.4
1.09
0.94
0.57
0.84
0.62
0.5
0.63
0.54
0.9
1.48
1.32
0.61
0.81
0.65
0.58
0.66
0.61
0.84
2.49
2.13
0.83
1.49
0.98
0.63
1.03
0.78
1.59
2.95
2.58
1.06
1.71
1.21
0.87
1.26
1.01
1.81
3.29
2.95
1.3
1.88
1.43
1.12
1.47
1.25
1.98
Fuente:MinisteriodeTransportesyComunicaciones–Nov.2010(Costa)

36
Caminos Vecinales
4.1.2. Costos sociales.
a) Parámetros:

Factores de corrección para proyectos de caminos vecinales:
Larentabilidaddebe
estarsustentadaenlos
beneficiosycostosdel
proyecto.Calculaestos
últimosconprecisiónyal
máximodetalle.
b) Flujo de costos sociales incrementales.

Para cada alternativa calcula el flujo de costos sociales (inversión y operación/
mantenimiento) en las situaciones "con proyecto” y “sin proyecto” y, luego,
calcula los costos incrementales (resta ambos flujos).

El VALOR RESIDUAL del proyecto es el costo remanente de las obras al
término del horizonte de evaluación. Se coloca con signo cambiado ya que
representa un beneficio.
Intervención
Tipo de proyecto
Factor
Valor residual
0.79
10%
0.75
Inversión
Víassinafirmaryafirmadas
Mantenimientoyoperación
4.1.3. Indicadores de rentabilidad.
Es el cálculo de los indicadores de rentabilidad social para decidir la conveniencia o no
de realizar un PIP.

37
evaluación
 Tasa Social de Descuento (TSD)
Refleja el costo social del capital invertido por el Gobierno. La tasa de descuento
vigente es 10 %.
4.1.3.1. Evaluación de mejoramiento de caminos: metodología costo/beneficio.
a) Cálculodelosindicadoresderentabilidadsocial.
Calcula los indicadores de rentabilidad social (VAN, TIR) para cada
una de las alternativas que se está evaluando.
4.1.3.2. Evaluación de rehabilitación de caminos: metodología costo/efectividad.
Actualiza el flujo de costos, este valor se denominará VAC (valor actual de los
costos a precios sociales) y estará expresado en nuevos soles.
Luego, calcula el indicador de Costo-Efectividad (C/E), para cada alternativa,
dividiendo el VAC entre la población beneficiada.
C/E= VAC/Población beneficiada
Línea de Corte C/E = S/. 300 / habitante
La población beneficiada corresponde a la población promedio de los 10 años
del horizonte de evaluación del proyecto.
Para caminos vecinales se establece la siguiente línea de corte
El indicador C/E de las alternativas no deberá ser mayor a la línea de corte
establecida. En caso fuera mayor, la alternativa será rechazada.

38
Caminos Vecinales
4.2 Análisis de sensibilidad
Mide el grado de sensibilidad de los indicadores de rentabilidad frente a variaciones de
determinadas variables.
a) Determinación de las variables relevantes.
 Deben tener un impacto significativo en la estimación de los costos o en los
beneficios sociales.
 Deben presentar un nivel de incertidumbre importante en su estimación actual
o futura.
b) Análisis de sensibilidad.
Determina el incremento o disminución máxima de una variable para que el PIP deje de ser
rentable socialmente o las alternativas evaluadas o cambie la selección de la mejor alternativa.
4.3 Análisis de sostenibilidad
Demuestra que se han incorporado las previsiones para garantizar que el proyecto generará los
beneficios esperados a lo largo de su vida útil.
4.3.1. Arreglos institucionales previstos para las fases de pre operación y operación.
Indica todas las consideraciones a tener en cuenta para lograr el éxito del proyecto desde
lo institucional y la gestión.
Menciona los roles y competencias de los participantes comprometidos para garantizar
la sostenibilidad del proyecto. Este compromiso debe demostrarse mediante algún
documento.
En caso hubiese aportes como mano de obra,
materiales o herramientas, haz una valoración
de los mismos e inclúyelos en el esquema de
financiamiento integral del proyecto.

39
evaluación
4.3.2. Capacidad de gestión de la organización en sus etapas de inversión y operación.
 Etapa de inversión.
Incluye información sobre la capacidad de gestión de la unidad encargada
de la ejecución. Enfatiza en la experiencia institucional, recursos humanos,
calificación adecuada, disponibilidad de recursos económicos, equipamiento,
apoyo logístico, etc.
 Etapa de operación.
Evalúa la capacidad de gestión de los promotores o responsables del proyecto,
analizando su constitución y organización para realizar la operación y
mantenimiento del camino vecinal.
Señala la organización que se hará cargo de la gestión del camino vecinal.
4.3.3. Esquema de financiamiento de la inversión.
Indica las fuentes de financiamiento y su nivel de participación en las inversiones,
especificando si se trata de recursos ordinarios, recursos determinados, transferencias,
recursos propios, donaciones o préstamos. En este último caso, especifica las posibles
condiciones financieras.
En caso hubiese aportaciones en especies (mano de obra, materiales, herramientas,
etc.) efectúa una valorización de esos aportes para considerarlos en el esquema de
financiamiento integral del proyecto.
4.3.4. Participación de los beneficiarios.
Indica los momentos y formas de participación de los beneficiarios, desde la etapa de
identificación hasta la fase de operación del proyecto.
4.3.5. Probablesconflictosquesepuedengenerardurantelaoperaciónymantenimiento.
Señala posibles conflictos con algún grupo social y las medidas que se han adoptado o
se adoptarán para resolverlos o minimizarlos.
Evalúalacapacidadde
gestióndelospromotores
oresponsablesdel
proyectoyseñalala
organizaciónquesehará
cargodelcamino.

40
Caminos Vecinales
14 Ver numeral 4.4 de las “Pautas 2011”.
4.3.6. Los riesgos de desastres.
Si se ha identificado riesgos de desastres en los puntos críticos, señala las medidas para
reducirlos o garantizar una rápida recuperación del servicio.
4.4 Impacto ambiental14
Sugiere medidas para prevenir o mitigar posibles impactos ambientales negativos y fortalecer
los impactos positivos. Considera las normas del Sistema de Evaluación del Impacto Ambiental
armonizadas con el SNIP.
Es importante que establezcas los costos de las medidas de mitigación necesarias para incluirlas
como parte del presupuesto y evaluación del proyecto. (Más información en el anexo 6).
4.5 Selección de la mejor alternativa
Sobre la base de todos estos análisis selecciona la mejor alternativa. Sigue este procedimiento:
 Si la metodología de evaluación es costo/beneficio, prioriza las alternativas en base al
mayor beneficio social (VAN). Participan solo las alternativas que presentan un VAN
positivo.
En caso ninguna alternativa presente un VAN positivo, recomienda llevar a cabo
las acciones planteadas en la situación base optimizada, lo que implicará acciones de
mantenimiento.
 Si la metodología de evaluación es costo/efectividad, prioriza las alternativas con el
menor indicador C/E y que esté por debajo de la línea de corte.

41
evaluación
4.6 Organización y gestión
Analiza las capacidades técnicas, administrativas y financieras de los actores involucrados
(gobiernos locales, regionales, nacional). Recomienda la modalidad de ejecución (contrata o
administración directa) más apropiada para cada uno de los componentes de la inversión.
En los casos de administración directa, sustenta que la Unidad Ejecutora cuenta con el personal
técnico-administrativo, los equipos necesarios y la capacidad operativa para asegurar el
cumplimiento de las metas previstas. La entidad debe demostrar que el costo total de la obra a
ejecutarse por administración directa será menor que si se ejecutara por contrata.
4.7 Plan de implementación
Permite monitorear la ejecución de las actividades programadas del proyecto. Indica el tiempo
en el que se estima realizar. La temporalidad puede ser expresada en términos de meses o años
según el tipo de proyecto presentado.
El Plan de Implementación consiste en hacer un cronograma de barras con los plazos de
elaboración del estudio definitivo, ejecución y supervisión de obras, considerando el tiempo de
los procesos de selección y/o licitación. Señala los responsables y los recursos necesarios.
4.8 Matriz del marco lógico (MML)15
El marco lógico es una matriz que ayuda a explicar la naturaleza de los objetivos y componentes
del proyecto. Asimismo, permite medir el logro de dichos objetivos mediante indicadores del
éxito del proyecto.
15 Más información en el numeral 4.8 de las “Pautas 2011”.
Tienesqueidentificar
losriesgosysugerir
medidasdemitigación
delosmismos.Tomalas
previsiones,susténtalasy
ponlasenelpresupuesto.

42
Caminos Vecinales

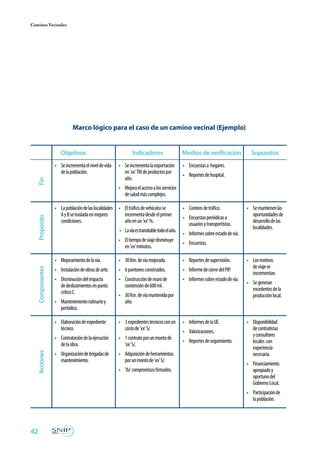

Objetivos Indicadores Medios de verificación Supuestos
FinPropósitoComponentesAcciones
• Seincrementaelniveldevida
delapoblación.
• Lapoblacióndelaslocalidades
AyBsetrasladaenmejores
condiciones.
• Mejoramientodelavía.
• Instalacióndeobrasdearte.
• Disminucióndelimpacto
dedeslizamientosenpunto
críticoC.
• Mantenimientorutinarioy
periódico.
• Elaboracióndeexpediente
técnico.
• Contratacióndelaejecución
delaobra.
• Organizacióndebrigadasde
mantenimiento.
• 30Km.devíamejorada.
• 6pontonesconstruidos.
• Construccióndemurode
contenciónde600ml.
• 30Km.devíamantenidapor
año.
• 3expedientestécnicosconun
costode'xx'S/.
• 1contratoporunmontode
'xx'S/.
• Adquisicióndeherramientas
porunmontode'xx'S/.
• 'Xx'compromisosfirmados.
• Reportesdesupervisión.
• InformedecierredelPIP.
• Informessobreestadodevía.
• InformesdelaUE.
• Valorizaciones.
• Reportesdeseguimiento.
• Losmotivos
deviajese
incrementan.
• Segeneran
excedentesdela
producciónlocal.
• Disponibilidad
decontratistas
yconsultores
locales con
experiencia
necesaria.
• Financiamiento
apropiadoy
oportunodel
GobiernoLocal.
• Participaciónde
lapoblación.
• Seincrementalaexportación
en'xx'TMdeproductospor
año.
• Mejoraelaccesoalosservicios
desaludmáscomplejos.
• Eltráficodevehículosse
incrementadesdeelprimer
añoenun'xx'%.
• Lavíaestransitabletodoelaño.
• Eltiempodeviajedisminuye
en'xx'minutos.
• Encuestasa hogares.
• Reportesdehospital.
• Conteosdetráfico.
• Encuestasperiódicasa
usuariosytransportistas.
• Informessobreestadodevía.
• Encuestas.
• Semantienenlas
oportunidadesde
desarrollodelas
localidades.
Marco lógico para el caso de un camino vecinal (Ejemplo)

43
43
conclusiones y recomendaciones
Incluye la definición del problema, descripción de la alternativa seleccionada, el monto de
inversión, los resultados de la evaluación desde el punto de vista de la rentabilidad social, de
la sostenibilidad y del impacto ambiental. Incorpora también los resultados del análisis de
sensibilidad y los principales indicadores de evaluación como el VANS, TIRS, B/C o el índice
costo/efectividad.
Podrás sugerir acciones para mejorar el estudio y garantizar el logro de los objetivos del proyecto.
Puedes también recomendar si se requiere de estudios de preinversión de mayor nivel para efectos
de declarar la viabilidad del proyecto.
MÓDULO V

45
454545454545
anexos
Incluye en este punto información documentaria que consideres pertinente (estadísticas, actas
de compromisos, inventario vial efectuado, ubicación de canteras, planos del diseño preliminar,
metrados y costos de partidas analizadas, aspectos de evaluación, fotos, etc.) y aquella que permita
precisar o sustentar los aspectos analizados en el estudio del perfil.
MÓDULO VI

46
Caminos Vecinales
anexo 1:
conceptos generales
El Sistema Vial del Perú y competencias:
El Sistema Vial del Perú está conformado de la siguiente manera:
SistemaNacional MTC
SistemaDepartamental GobiernosRegionales
SistemaVecinal GobiernosLocales
Sistema Vial Competencia
Las carreteras que integran cada uno de estos Sistemas se encuentran señaladas en el D.S. No.
044-2008-MTC.

47
¿Qué es un diagrama vial?
Es un gráfico que contiene las vías relevantes (señalando el Código de Ruta, tipo de superficie
y longitud de cada una) ubicadas espacialmente con los centros poblados más importantes que
enlazan.
Los diagramas viales pueden ser confeccionados en base a la información disponible en los mapas
viales que se encuentran en la página web del Ministerio de Transportes y Comunicaciones
(http://www.mtc.gob.pe/portal/transportes/red_vial/mapas_redvial.htm)
Diagrama vial

48
Caminos Vecinales
¿Qué es un camino vecinal?
Es un camino que pertenece al sistema vial vecinal y que es competencia de los Gobiernos
Locales. Sirven para dar acceso a los centros poblados, caseríos o predios rurales.
Principales elementos de un Camino Vecinal
Alcantarilla
Plataforma
Cuneta
Zanja de Coronación
Quebrada
Puente o Pontón
Badén
Muro de contención
Río
Sección transversal de un camino
PLATAFORMA
CALZADA
CUNETA
BERMA BERMA
SUBRASANTE
CAPA DE AFIRMADO
SUPERFICIE DE RODADURA

49
Tipos de intervención
Lasintervencionesencaminosvecinalespuedenser:Construcción,RehabilitaciónyMejoramiento.
Mantenimiento de caminos vecinales
Los tipos de mantenimiento en los caminos vecinales pueden ser:
• • • Mantenimiento rutinario.
• • • Mantenimiento periódico.
• • • Mantenimiento de emergencia o extraordinario.
Las actividades de mantenimiento de caminos vecinales no son PIP.

50
Caminos Vecinales
anexo 2:
ejemplo de plano de ubicación, área de influencia y
de tramificación del proyecto
Ejemplo: Plano de ubicación del proyecto
Ejemplo: Área de influencia del proyecto
Región
Provincia
MAPA DE ..............................
PROVINCIA
DISTRITO
DISTRITO
DISTRITO
Ciudad 1
Ciudad 2
Ciudad 3
Región
Provincia
ÁREA DE INFLUENCIA DEL ..............................
DISTRITO
DISTRITO
DISTRITO

51
Ejemplo: Tramificación del proyecto
Tramo 1
Tramo 1 k ): Sin afimar
k ):
Tramo 2
Tramo 2
Ciudad 1
Ciudad 2
Ciudad 3
Región
Provincia
TRAMOS DEL ..............................

52
Caminos Vecinales
Carretera: Tramo:
(Por kilometro) De km a km
ClasificadorDepartamental:
KilómetrodeInicio:
CotaInicial:
Comunidad:
Provincia:
Puebloseneltramo:
Tiempodeviajepromedio:
TopografíadelKm.(marcarx)
Pendiente(%)
Canteras
Tipodematerial(marcarx)
FuentesdeAgua
Derrumbes(mayoresa50m3
)
Anchoyespesordecalzada
Bombeo(%)
Tipodematerialdesuperficie
Dañosenlacarpeta(marcarx)
Plazoletadepaso
Señalización(N°)
ClasificadorCaminoRural:
KilómetroFinal:
CotaFinal:
Distrito:
Departamento:
RecibeMantenimientosrutinarios(si/no):( )
Velocidadpromedio(km/):
Plana( ) Ondulada( ) Accidentada( ) Muyaccidentada( )
Máxima Mínima
N° Ubicación:
Grava( ) Arena( ) Materialparaafirmado( ) Piedra( )
N° Ubicación:
N° Ubicación:
(m) (cm)
Tierra( ) Arcilla( ) Afirmado( ) GravaGruesa ( )
Ahuellamiento( ) Hundimiento( ) Baches( ) Encalaminados( )
Número Ubicación:.
HitosKm. Informativas Preventivas
1. Datos Generales
2. Características de la vía
3. Pavimento
anexo 3:
ficha para inventario vial

Cunetas
(marcarx)
Tierra( ) Mamposteríadepiedra( ) RevestidasdeConcreto( )
Limpias( ) Semi-colmatada( ) Colmatada( )
Faltante( )
4. Drenaje
5. Obras de arte
Puentes
(marcarx)
Ubicación: Longitud:(ml)
Concreto( ) Madera( ) Fierro( )
Buena( ) Regular( ) Mala( )
Murosdecontención
(marcarx)
N° Ubicación: Longitud:(ml) FaltantesN°
Concreto( ) Secos( )
Badenes
(marcarx)
N° Ubicación:. Longitud:(ml) FaltantesN°
Mamposteríadepiedra( ) Concreto( )
Pontones
(marcarx)
Ubicación: Longitud:(ml) FaltantesN°
Concreto( ) Madera( ) Fierro( )
Buena( ) Regular( ) Mala( )
Alcantarillas
(marcarx)
N° Ubicación: FaltantesN°..........
Limpias( ) Semi-obstruidas( ) Obstruidas( )
Metálicas( ) Mamposteríadepiedra( ) Concreto( )
Tajeas
(marcarx)
N°.......... Ubicación:.......... FaltantesN°..........
Limpias( ) Semi-obstruidas( ) Obstruidas( )
Madera( ) Mamposteríadepiedra( ) Concreto( )
ZanjadeCoronación
(marcarx)
Tierra( ) Mamposteríadepiedra( ) RevestidasdeConcreto( )
Limpias( ) Semi-colmatada( ) Colmatada( )
Faltante( )

Curvaspeligrosas
Inundaciones
Defensaribereña
Tratamientodetalud
N°
N°
N°
N°
6. Aspectos críticos a intervenir
7. Observaciones
IngenieroResponsable JefedeBrigada
Ubicación:
Ubicación:
Ubicación:
Ubicación:
Longitud: (m)
Longitud: (m)
Longitud: (m)
Longitud: (m)

55
Procedimiento para elaboración del Inventario Vial
Para elaborar la Ficha del Inventario Vial, puedes obtener los datos por simple observación,
aunque en ocasiones se necesite efectuar mediciones con los siguientes recursos:
Plantel humano:
• • • Un ingeniero civil o un técnico en ingeniería con experiencia en temas viales.
• • • Dos asistentes o peones.
Recursos materiales:
• • • Ficha de Inventario de acuerdo a modelo del Anexo 8.
• • • Cinta métrica de 5m.
• • • Un GPS, eclímetro o nivel de albañilería.
• • • Dos jalones (madera o metálicas).
La ficha para su mayor entendimiento se ha dividido en secciones:
1. Datos Generales.- Los datos requeridos son: ubicación, clasificación de vía (usando
el clasificador de rutas del MTC), nombres de los pueblos y comunidades que son
beneficiadas por el paso de la carretera, la longitud y algunos otros datos del entorno.
2. CaracterísticasdelaVía.- En esta sección se agrupan todos los elementos relacionados
coneldiseñovialdelacarreteraylosrecursosdisponiblesparalostrabajosdeconservación.
A partir de esta sección la información debe ser llenada por cada kilómetro. La
información se relaciona con las irregularidades del terreno pudiendo ser: accidentado,
ondulado o llano, ver las características del trazo de la vía y la pendiente máxima o
mínima, etc. Además identificar los recursos naturales para emplear en el camino como
son las canteras: grava, arena, piedras, (el ripio es un material fragmentado de la piedra
que sirve como relleno) y fuentes de agua.

56
Caminos Vecinales
3. Pavimento.- En esta sección se indicará la condición en que se encuentra la superficie de
rodadura y el material que se utiliza. Anotar los daños que en la superficie de rodadura
se producen debido a cambios climáticos, acción del tráfico, falta de conservación entre
ellos: baches, ahuellamientos, hundimientos, etc. La información relativa al ancho de
la calzada y espesor de capa de afirmado más el bombeo de la vía, se miden apoyados
con los instrumentos arriba indicados.
4. Drenaje.- Este factor es muy importante, ya que de su funcionamiento depende en
parte la condición de la vía. Este sistema se compone de cunetas, alcantarillas, zanjas
de coronación y tajeas. Mediante simple apreciación se debe anotar la cantidad de ellas,
material del que están constituidas y si se encuentran o no colmatadas. También debes
estimar lo que falta.
5. Obras de arte.- Son estructuras que cumplen un papel determinante en la fluidez del
tránsito en una carretera, como el caso de los puentes, pontones, muros de sostenimiento,
badenes, etc. y la información requerida pasa por conocer el estado de conservación
(grado de deterioro), número de ellos, ubicación y también del material que están
estructurados; así como las necesarias a construir.
6. Aspectoscríticosaintervenir.- La sección adopta la información requerida en caso de
la presencia de situaciones críticas que requieren inmediata intervención para devolver
la circulación normal del transporte en la vía.

57
Carretera Tramo I
Resumen del inventario vial (ejemplo)
1. CaracterísticasdelaVíayPavimento
Longitud(km)
TipodeMaterialdeSuperficie
AnchodeCalzada(m)
EstadodeConservación
Tipodedaño
Pendiente(%)
Bombeo
N°deCanteras
N°dePlazoletasdePaso
Señalización
2. ObrasdeArte
• NºPuentesyluz(m)
• NºPontones- yluz(m)
• Badenes
• MurosdeSostenimiento(h<4m)
3. Drenaje
• AlcantarillasdeTMC24”
• Tajeas
• Cunetassinrevestir
• CanaletadeCoronación
4. ImpactoAmbiental
ZonasdeBotaderos
13+180
Tierra–afirmado
3.60
Regular
Encalaminado
8.0
No
01
02
No
-
-
02-(13m)
Malo
02
Regular
04
Malo
05
Regular
04
Malo
Sí
Ssinmantenimiento
No
Sí

58
Caminos Vecinales
anexo 4:
ejemplo resumen de una propuesta técnica
Carretera Tramo I . e=20 cm
Alternativa técnica de solución 1
Localidad A - Localidad B
1. CaracterísticasdelaVíayPavimento
Longitud(km)
IMD(Veh./día)
Velocidaddediseño(km/h)
Tipodematerialdesuperficie
AnchodeCalzada(m)
AnchodeBerma(m)
Radiomínimo(m)
Perlatemáximo(%)
Pendientemáxima(%)
Bombeo(%)
Plazoletas
Taludes
Señalización(Unid.)
2. ObrasdeArte
• Pontones
• Badenes
• MurosdeSostenimiento(h<4.50m)
3. Drenaje
• Alcantarillas
Tipoysección
• Tajeas
Tipoysección(cm)
• Cunetas
Tipoysección(cm)
• CanaletadeCoronación
Tipoysección(cm)
4. ImpactoAmbiental
• Campamento
• PatiodeMaquinaria
27.00
25.00
40.00
Afirmadoe=0.20m
4.00
0.60
50.00
8.00
9.00
3.00
c/500m(min.)
H1:V3
16.00
Madera
CºF'c=175kg/cm2
MamposteríadePiedra
LosaCºF'c=175kg/cm2
Rectangular/0.40*0.60
Madera
Tierra
Triangular/0.30*0.60
Tierra
Sí
Sí

59
anexo 5:
modelo de estructura de costos y presupuesto de obra
Obrasprelimanares
Movimientodetierras
Pavimentos
Obrasdearteydrenaje
Señalización
Transporte
Impactoambiental
CostosDirectos
Gastosgenerales (10%)
Utilidad (5%)
SubTotalGeneral
IGV (18%) 18%
PresupuestodeObra
Supervisióndeobra (5%)
Estudiodefinitivo (6%)
TotaldeInversión
CostoUS$
CostoUS$/Km
57,567.50
1,250,652.19
700,303.28
200,959.48
8,689.24
72,890.00
87,574.31
2,378,636.00
237,863.60
118,931.80
2,735,431.40
492,377.65
3,227,809.05
118,931.80
142,718.16
3,489,459.01
1,215,839.38
45,031.09
50,567.50
1,266,652.19
721,303.28
241,959.48
8,689.24
72,890.00
87,574.31
2,449,636.00
244,963.60
122,481.80
2,817,081.40
507,074.65
3,324,156.05
122,481.80
146,978.16
3,593,616.01
1,252,131.01
46,375.22
Concepto
Alternativas
Alternativa 1
Afirmado granular
Alternativa 2
Afirmado estabilizado

60
Caminos Vecinales
anexo 6:
formato para la evaluación socio-ambiental
preliminar
Ambiental:
2.1 Clasificación en función tipo de proyecto
Objetivo del proyecto: Observaciones
Social:
1.Clima:
2.Aspectoshidrográficosprincipales:
3.Usodelatierra:
Mejoramiento
Rehabilitación/Reconstrucción
1. Principalesactividadeseconómicas:
2. Tiposdepueblosindígenasoasentamientoscercanos:
3.Característicasgeneralessocialesrelevantes:
1. Aspectos generales
2. Nivel de riesgo socio-ambiental
Nombre del Proyecto:
Unidad Formuladora:
Nombre del Evaluador:
Fecha:

61
1. Actividades susceptibles de generar impactos socio-ambientales:
2. Potenciales impactos ambientales y/o sociales:
3. Identificación de pasivos ambientales:
Alto (SÍ) Bajo (NO)
2.2 Clasificación del proyecto en función de la sensibilidad del medio
Zonaenáreanaturalprotegida
Vulnerabilidadafenómenosnaturales
ÁreareconocidacomopropiedaddeComunidadIndígena
Presenciaimportantederestosarqueológicos
Altacantidaddeprediosafectadosporlasobras
La sensibilidad del proyecto con el medio es Alta si se presenta al menos una de las situaciones antes descritas. Si la
sensibilidaddelproyectoconelmedioesAlta,entoncesrequierenecesariamenteunestudioambientalparalapreinversión.
SilasensibilidaddelproyectoconelmedioesBaja,elestudiodeimpactoambientalserealizaráenelestudiodefinitivo.
3. Principales impactos socio-ambientales

62
Caminos Vecinales
1. Impacto 1:
2. Impacto 2:
3. Impacto 3:
4. Principales medidas socio-ambientales
4. Observaciones
Físicas:
Biológicas:
Sociales:
Físicas:
Biológicas:
Sociales:
Físicas:
Biológicas:
Sociales:

snipnet@mef.gob.pe
www.mef.gob.pe

Ministerio de Economía y Finanzas
Dirección General de Política de Inversiones DGPI
snipnet@mef.gob.pe
www.mef.gob.pe
Jr. Lampa 227 piso 7 – Lima 1
Telf: (511) 311 5930 / 311 9900
Fax: (511) 626 9950

Guia camino vecinal

Más contenido relacionado

La actualidad más candente (20)

Destacado (11)

Similar a Guia camino vecinal (20)

Más de JESSICA ELIZABETH (9)

Último (20)

Guia camino vecinal
