- 1. MC. Cecilia Mendoza Schietekat Instituto Tecnológico de Nuevo León. Ingeniería Electromecánica Dibujo Electromecánico.
- 2. MC. Cecilia Mendoza Schietekat INDICE 3.1 Representación de vistas. • Métodos Americano y europeo • Elección de las vistas. • Vistas principales • Vistan necesarias • Vistas auxiliares 3.2 Cortes • Completo • Medio • Planos paralelos. • Planos concurrentes 3.3 Secciones • Abatidas • Desplazadas
- 3. MC. Cecilia Mendoza Schietekat 3.1 REPRESENTACIÓN DE VISTAS
- 4. MC. Cecilia Mendoza Schietekat ¿CÓMO SE OBTIENEN LAS VISTAS? La pieza de la figura puede ser vista desde arriba o desde abajo, desde enfrente o desde detrás, desde un lateral o desde el otro. A estas vistas se les llama: Planta. planta inferior. Alzado. Alzado posterior. Vista lateral o perfil derecho Vista lateral o perfil izquierdo. Las vistas de un objeto son las proyecciones ortogonales (perpendiculares) del mismo sobre 6 planos, dispuestos en forma de cubo. DENOMINACIÓN DE VISTAS https://sites.google.com/view/dibujoiti/grado-octavo/tema-12-proyecciones-ortogonales
- 5. MC. Cecilia Mendoza Schietekat MÉTODO AMERICANO Y EUROPEO Para representar las vistas diédricas se emplean dos sistemas normalizados distintos, ya que cada uno de ellos la pieza se ve de otro ángulo. Donde la diferencia es en que punto esta situado el observador En el sistema Europeo se encuentra adentro del cubo En el sistema Americano se encuentra afuera. https://www.lanubeartistica.es/Dibujo_Tecnico_Primero/UD5/DT1_U5_T1_Contenidos_v02/32_sistema_europeo.html#:~:text=Para%20representar%20las%20vistas%20di%C3%A9 dricas,situada%20en%20el%20primer%20cuadrante.

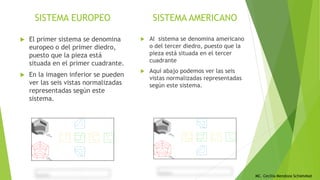

- 6. MC. Cecilia Mendoza Schietekat SISTEMA EUROPEO El primer sistema se denomina europeo o del primer diedro, puesto que la pieza está situada en el primer cuadrante. En la imagen inferior se pueden ver las seis vistas normalizadas representadas según este sistema. SISTEMA AMERICANO Al sistema se denomina americano o del tercer diedro, puesto que la pieza está situada en el tercer cuadrante Aquí abajo podemos ver las seis vistas normalizadas representadas según este sistema.
- 7. MC. Cecilia Mendoza Schietekat SÍMBOLO DEL SISTEMA EUROPEO En este se emplea un símbolo que representa a un tronco de cono por su alzado y perfil izquierdo, que en este sistema quedará situado a la izquierda. Si se compara este símbolo con el usado en el sistema europeo verás que la única diferencia entre ambos es la disposición de dicho perfil. SÍMBOLO DEL SISTEMA AMERICANO Para evitar errores se debe indicar qué sistema se está usando, con un símbolo normalizado que representa a un tronco de cono por su alzado y perfil izquierdo, que en este sistema quedará situado a la derecha.
- 8. MC. Cecilia Mendoza Schietekat
- 9. MC. Cecilia Mendoza Schietekat https://es.slideshare.net/aguino38/proyecciones-y-vistas-de-un-objeto-39875242
- 10. MC. Cecilia Mendoza Schietekat VISTAS NECESARIAS Generalmente son necesarias y suficientes tres vistas, la anterior, superior y alguna vista lateral. Con estas tres podemos interpretar el cuerpo. Si agregamos, una vista lateral izquierda o derecha, nos damos cuenta que solo existe un cuerpo que corresponde con estas vistas. chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www.fceia.unr.edu.ar/de-sire/Vistas-SR.pdf
- 11. MC. Cecilia Mendoza Schietekat Imágenes paso a paso:
- 12. MC. Cecilia Mendoza Schietekat
- 13. MC. Cecilia Mendoza Schietekat ¿Qué son las vistas auxiliares? Es la que se obtiene al proyectar una vista en dirección diferente de las seis denominadas principales. Proporciona el tamaño y forma real de una cara que esta en un plano perpendicular. Y se obtiene cuando se proyecta sobre cualquier plano que no sea el horizontal, el vertical o el del perfil. Las vistas auxiliares pueden ser : a) Simples: V A de perfil (Primarias) V A Frontal V A Horizontal b) Dobles Vista (Secundarias) https://ibiguridt.wordpress.com/temas/vistas/vistas-auxiliares/
- 14. MC. Cecilia Mendoza Schietekat Auxiliar Simple: El plano de proyección nuevo será perpendicular a alguno previamente existente. Un plano perpendicular al de una vista previa y por lo tanto la dirección de proyección será paralela a esta vista previa. Cuando una vista se indica por medio de una flecha y letra se puede colocar dicha vista en cualquier lugar del plano. chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://mmacosta.webs.ull.es/APUNTES%20TECNICAS/TEMA%204/T- 4%20REPR%20OBJETOS%20VISTAS.pdf
- 15. MC. Cecilia Mendoza Schietekat 1.- Vista Auxiliar de perfil: Cuando el plano auxiliar es perpendicular al plano de perfil o lateral. 2.- Vista Auxiliar Frontal: En la cual el plano auxiliar es perpendicular al plano frontal o vertical. 3.- Vista Auxiliar Horizontal: en la cual el plano auxiliar es perpendicular al plano horizontal o superior.
- 16. MC. Cecilia Mendoza Schietekat Vistas Auxiliares Dobles Son vistas en las que se muestran las formas y dimensiones en verdadera magnitud , sobre un plano de proyección auxiliar adyacente y perpendicular a un plano de proyección auxiliar primario. Para conseguir esta vista oblicua a todas las principales es necesario obtener unas vista auxiliar en al que el plano oblicuo se proyecte como perpendicular al de la vista auxiliar simple.
- 17. MC. Cecilia Mendoza Schietekat El primer paso es encontrar un plano de proyección perpendicular al oblicuo y alguno de los principales para poder obtener esta primera vista auxiliar. Así poder proyectar la vista auxiliar secundaria o doble que se obtiene a partir de la vista auxiliar primaria Donde aparezca proyectada de canto la superficie que se desea mostrar en verdadera forma y tamaño. En este caso esa superficie es oblicua.
- 18. MC. Cecilia Mendoza Schietekat 3.2 CORTES
- 19. MC. Cecilia Mendoza Schietekat Debido a la complejidad de los detalles internos de una pieza, su representación se hace confusa. La solución a este problema son los cortes. Un corte es: Una forma de representación que muestra las formas interiores de las piezas, de forma eficiente y evitando las líneas discontinuas. Para representar los cortes sobre las vistas del objeto y tener la referencia de la posición, , se utiliza una línea de corte la muestra la dirección en la que se representa éste, ejemplo: (fig A-A)
- 20. MC. Cecilia Mendoza Schietekat Para realizar un corte se emplea el siguiente procedimiento: 1.- Determinar el camino del corte: Para ver todos los detalles que no interesen del interior de la pieza. 2.- Eliminar mentalmente: La parte situada delante del plano de corte. 3.- Dibujar la vista: De la parte que queda después de eliminar la parte
- 21. MC. Cecilia Mendoza Schietekat 1. Todos las superficies por donde pase el plano de corte se resaltarán con un rayado fino (fig 1). 2. La inclinación del rayado será de 45º respecto a los ejes de simetría (fig 2.2) o contorno principal de la pieza (fig 2). 3. La separación entre las líneas de rayado dependerá de tamaño de la pieza, pero nunca deberá ser inferior a 0,7 mm. ni superior a 3 mm. (fig 3).
- 22. MC. Cecilia Mendoza Schietekat 4. En piezas de gran tamaño, el rayado puede reducirse a una zona que siga el contorno de la superficie a rayar (fig 4). 5. En los casos de cortes parciales o roturas, se indica con una línea fina que no debe coincidir con ninguna arista ni eje de la pieza (fig 5). 6. Las diferentes zonas rayadas de una pieza, pertenecientes a un mismo corte, llevarán la misma inclinación y separación y mantendrá el mismo rayado cuando se trate de cortes diferentes sobre una misma pieza (fig. 6).

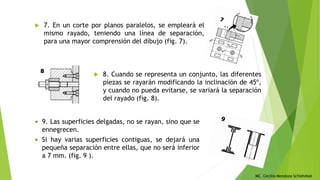

- 23. MC. Cecilia Mendoza Schietekat 7. En un corte por planos paralelos, se empleará el mismo rayado, teniendo una línea de separación, para una mayor comprensión del dibujo (fig. 7). 8. Cuando se representa un conjunto, las diferentes piezas se rayarán modificando la inclinación de 45º, y cuando no pueda evitarse, se variará la separación del rayado (fig. 8). 9. Las superficies delgadas, no se rayan, sino que se ennegrecen. Si hay varias superficies contiguas, se dejará una pequeña separación entre ellas, que no será inferior a 7 mm. (fig. 9 ).
- 24. MC. Cecilia Mendoza Schietekat 10. Debe evitarse poner cotas sobre superficies rayadas. Cuando sea necesario, se interrumpirá el rayado en la zona de la cifra de cota, pero no en las flechas ni líneas de cota (fig. 10). 11. Cuando se realiza un corte no se dibujan aristas ocultas sobre las superficies rayadas del corte. Y solo se admitirán excepcionalmente, si es inevitable, o con ello se contribuye decisivamente a la lectura e interpretación de la pieza. 11
- 25. MC. Cecilia Mendoza Schietekat 12. Si son varios los planos de corte o no es fácil su identificación, se deberá denominar a cada plano por una letra mayúscula, poniendo la letra en cada flecha correspondiente al mismo plano de corte. Se identificara la vista cortada por ese plano con esa letra, puesta sobre o bajo ella, siempre la misma disposición en todo el dibujo. 12
- 26. MC. Cecilia Mendoza Schietekat Totales Semicorte o de cuadrante Corte parcial Corte de detalle Por un solo plano Corte auxiliar Corte con giro Corte por planos paralelos

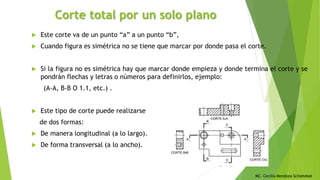

- 27. MC. Cecilia Mendoza Schietekat Este corte va de un punto “a” a un punto “b”, Cuando figura es simétrica no se tiene que marcar por donde pasa el corte. Si la figura no es simétrica hay que marcar donde empieza y donde termina el corte y se pondrán flechas y letras o números para definirlos, ejemplo: (A-A, B-B O 1.1, etc.) . Este tipo de corte puede realizarse de dos formas: De manera longitudinal (a lo largo). De forma transversal (a lo ancho). Corte total por un solo plano
- 28. MC. Cecilia Mendoza Schietekat Cuando el plano de corte no es paralelo al plano de proyección. El corte producido se representa sobre un plano paralelo al plano del corte. Este corte es similar al corte total, con diferencia que el plano de corte no coincide con el plano de proyección. Corte total auxiliar
- 29. MC. Cecilia Mendoza Schietekat Cuando algún detalle de una pieza ocupe una posición oblicua con relación al plano de proyección, un corte por un solo plano paralelo al plano de proyección, no puede definir con claridad las formas de la pieza. La parte oblicua no está representada en su verdadera magnitud en la vista de corte. Por lo que su lectura y acotación es difícil. Para evitar este inconveniente, se determinan los planos de corte A-B (paralelo al plano de proyección) B-C (oblicuo al plano de proyección). Corte con giro

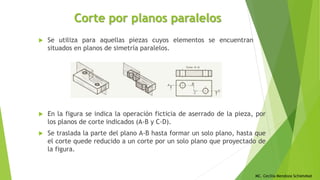

- 30. MC. Cecilia Mendoza Schietekat Corte por planos paralelos Se utiliza para aquellas piezas cuyos elementos se encuentran situados en planos de simetría paralelos. En la figura se indica la operación ficticia de aserrado de la pieza, por los planos de corte indicados (A-B y C-D). Se traslada la parte del plano A-B hasta formar un solo plano, hasta que el corte quede reducido a un corte por un solo plano que proyectado de la figura.
- 31. MC. Cecilia Mendoza Schietekat Semicorte o cuadrante En piezas simétricas, se puede representar media pieza vista en corte y la otra media vista por el exterior. Tiene la ventaja del ahorro de tiempo en la representación del corte de piezas con interior complejo y en el rayado de la superficie cortada. El semicorte solo afecta a la vista donde este se representa, no a las otras vistas de la pieza. Se hace este corte eliminado una cuarta parte de la pieza.

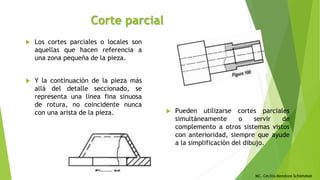

- 32. MC. Cecilia Mendoza Schietekat Corte parcial Los cortes parciales o locales son aquellas que hacen referencia a una zona pequeña de la pieza. Y la continuación de la pieza más allá del detalle seccionado, se representa una línea fina sinuosa de rotura, no coincidente nunca con una arista de la pieza. Pueden utilizarse cortes parciales simultáneamente o servir de complemento a otros sistemas vistos con anterioridad, siempre que ayude a la simplificación del dibujo.
- 33. MC. Cecilia Mendoza Schietekat Corte de detalle En este corte se representa alguna parte de la pieza en la que no interesa representar el resto, ya que se definen en otras partes o vistas de la pieza. Para diferenciarlo del corte parcial, las líneas del rayado correspondiente a la parte seccionada concluyen en una línea invisible recta, perpendicular a las aristas de la pieza.
- 34. MC. Cecilia Mendoza Schietekat 3.3 SECCIONES
- 35. MC. Cecilia Mendoza Schietekat Tipos de secciones Una sección es la representación de la zona interna de una pieza, por donde ha pasado el plano de corte, se realizan para conseguir mayor claridad en la representación de las piezas que tienen zonas ocultas. Se puede deducir que un corte representa un volumen (la sección y la parte del objeto situada detrás, entre el plano de corte y el plano de proyección). En una sección se representa una superficie (exclusivamente la superficie coincidente con el plano de corte).
- 36. MC. Cecilia Mendoza Schietekat TIPOS DE SECCIONES SECCIÓN ABATIDA Son las secciones que giran 90 grados en relación al plano de proyección.
- 37. MC. Cecilia Mendoza Schietekat Sección abatida sin desplazamiento Son representaciones de una parte determinada de la pieza que dibujaremos sobre el mismo eje o zona originaria. Su contorno lo trazaremos con línea llena fina, así como el rayado de su superficie. No se usará ninguna indicación ni identificación. Este tipo de sección es recomendable en piezas de grandes dimensiones, cuando solo pretendamos representar un pequeño detalle de ellas. También las podemos emplear para indicar los espesores de nervadura en piezas de fundición.

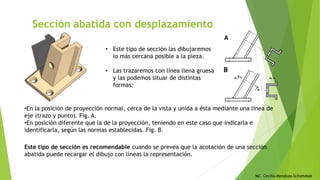

- 38. MC. Cecilia Mendoza Schietekat Sección abatida con desplazamiento • Este tipo de sección las dibujaremos lo más cercana posible a la pieza. • Las trazaremos con línea llena gruesa y las podemos situar de distintas formas: •En la posición de proyección normal, cerca de la vista y unida a ésta mediante una línea de eje (trazo y punto). Fig. A. •En posición diferente que la de la proyección, teniendo en este caso que indicarla e identificarla, según las normas establecidas. Fig. B. Este tipo de sección es recomendable cuando se prevea que la acotación de una sección abatida puede recargar el dibujo con líneas la representación.
- 39. MC. Cecilia Mendoza Schietekat SECCIÓN DESPLAZADA Son las secciones que y se representan fuera de la vista. El contorno de la sección se dibuja con línea de trazo grueso y en este caso el plano de corte si se marca sobre la vista.
- 40. MC. Cecilia Mendoza Schietekat El desplazamiento de la sección se podrá realizar a lo largo del eje (figura 5); desplazadas a lo largo del plano de corte (figura 6), o desplazadas a una posición cualquiera (figura 7). SECCIONES ABATIDAS SUCESIVAS
- 41. MC. Cecilia Mendoza Schietekat ELECCIÓN ENTRE SECCIÓN SEPARADA Y SECCIÓN ABATIDA Una de las ventajas de la sección abatida es la de no ocupar un lugar suplementario. Cuando se prevea que la acotación de una sección abatida sobrecargará la representación, se efectuará una sección separada. Las secciones abatidas solo se emplearan en piezas de forma sencilla, por ejemplo, en perfiles.
Notas del editor
- #20: con el objetivo de clarificar y hacer mas sencilla su representación y acotación. Se elimina la parte mas cercana al observador Es mas clara y sencilla su representación Acotacion: nota o señal al margen de un escrito
