El documento describe un proyecto de almacenamiento automatizado para Pearlwater (COOP Suiza) que requería almacenar 2,000 paletas por día con un espacio limitado. El proyecto definido incluyó un pulmón automatizado con 5,000 paletas en estantería dinámica y líneas de expedición también en estantería dinámica con carga a tren para cumplir con los requisitos de alta rotación y bajos costes operativos.
Interrol
- 1. interroll.com ALMACEN COMPACTO DE ALTA ROTACION PARA BEBIDAS Caso Pearlwater (COOP Suiza) 24 de enero 2017 Interroll España, S.A. VI Jornada de Automatización de Almacenes
- 2. 2 • 1.900 empleados • 30 empresas • Sede en Suiza • 23,000 clientes • Fundada en 1959 • Ventas 2015: CHF 360,7 M Holding Centros Globales de Excelencia Ventas/ Producción Agentes/ Distribuidores Centros de Excelencia Rodillos / RollerDrives (D) Mototambores (D) Módulos (D) Subsistemas (D) Sistemas de almacenamiento dinámico (F) Soluciones Supermercado(DK) Tecnopolimeros (CH) Interroll El proveedor más global de componentes clave para la manutención
- 4. 4 6 de cada 10 cajeros de supermercados usan rodillos motorizados INTERROLL
- 5. Transporte y clasificación flexible y modular 5
- 6. Almacenes compactos de bajo coste operativo para alta rotación 6
- 9. Coop Suiza adquiere Pearlwater en 2011 Marcas: Swiss Alpina, Prix Garantie y Termen Embotella 140 millones de litros cada año 2.000 paletas/día enviadas directamente a los centros de distribución regionales de Coop PEARLWATER 9
- 10. RETOS: • Espacio limitado • edificio existente • posible ampliación reducida • Rotación stock 72 horas • Objetivo de reducción de emisiones de CO2 • Zona sísmica PROYECTO DE AMPLIACION 10
- 12. ALTERNATIVAS 12
- 13. Transportadores de rodillos de gravedad en pendiente FIFO: la carretilla deposita la paleta en la entrada y desciende por si sola hasta la salida LIFO: La carretilla deposita la paleta en la entrada y empuja las ya existentes contrapendiente. Al retirar la primera el resto descienden solas. Las paletas siempre están disponibles en la salida. Estantería dinámica por gravedad 13 13
- 14. Un carro motorizado se desplaza por raíles montados en estantería. Es necesario ubicar primero el carro motorizado en el raíl que se desea trabajar. El carro motorizado mueve las paletas entre la entrada o salida y la plaza de almacenaje. Estantería con carro satélite 14
- 16. PULMON AUTOMATIZADO CON 5000 PALETAS EN ESTANTERIA DINAMICA 16
- 17. PULMON AUTOMATIZADO CON 5000 PALETAS EN ESTANTERIA DINAMICA 17
- 18. LINEAS DE EXPEDICION EN ESTANTERIAS DINAMICAS CON CARGA A TREN 18
- 19. LINEAS DE EXPEDICION EN ESTANTERIAS DINAMICAS CON CARGA A TREN 19
- 20. 20
- 21. Testimonial Pascual Collaud, Logistics Manager de Pearlwater Mineralquellen AG 21
- 22. Testimonial Dieter Strub, Managing Director de Inovatec AG 22
- 23. 23 ALTA ROTACION NECESITA DE SOLUCIONES CON BAJOS COSTES OPERATIVOS
- 24. Personal Máquinas/equipamiento • Alquiler o amortización en caso de compra • Mantenimiento y seguros • Energía Edificio • Climatización e iluminación • Alquiler o amortización en caso de compra • Mantenimiento y seguros Otros • Limpieza • Roturas • Obsolescencias • Robos Costes operativos de un almacén 24
- 25. Menor coste operativo en alta rotación 25 0 2 4 6 8 10 12 14 16 18 Costes mensuales €/pp en almacén de 1000 paletas 12 rotaciones/año 24 rotaciones/año 36 rotaciones/año 48 rotaciones/año Fuente: Intralenco, 2013
- 26. Costes operativos: dinámicas vs. satélite 26 Fuente: Intralenco, 2013
- 27. DINAMICAS SATELITE 1 Rodillo bloqueado = 1 transportador bloqueado 1 Satélite bloqueado = Merma de servicio de toda la estantería Se adapta rápidamente a aumentos de demanda Aumento de demanda limitada por la cantidad de satélites Sistema mecánico simple Se deja una máquina automática compleja para ser movida manualmente con carretilla Además de las cuentas… 27
- 28. FLUJO EFICIENTE • RECORRIDOS MAS CORTOS • SEPARACION ENTRADAS/SALIDAS COMPACTO: AHORRO ESPACIO/VOLUMEN FIFO ALTA ROTACION INTEGRA BIEN EN PRODUCCION (KANBAN, JIT) APTO PARA • BUFFER • PICKING • EXPEDICIONES Dinámica de paletas 28
- 29. DIVERSIDAD DE TIPOS DE PALETAS ORDEN • REDUCCION ERRORES • CROSS-DOCKING SOSTENIBLE BAJO MANTENIMIENTO SIMPLE FIABLE Dinámica de paletas 29

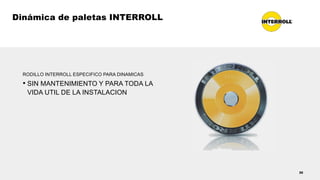

- 30. Dinámica de paletas INTERROLL 30 RODILLO INTERROLL ESPECIFICO PARA DINAMICAS • SIN MANTENIMIENTO Y PARA TODA LA VIDA UTIL DE LA INSTALACION
- 31. Más de 3,5 millones de rodillos de dinámica INTERROLL instalados cada año Diseño de cabezal y rodamiento específico para aplicaciones de dinámica: • alta capacidad de carga (240 kg) • baja resistencia a la rodadura Test de vida útil: Sin limite Sin mantenimiento Tecnopolimero (Poliamida) para absorber los impactos en maniobras de carga/descarga Sin deformaciones incluso después de fuertes impactos Con diseño de laberinto para evitar la entrada de polvo o líquidos indirectos Atornillado al perfil para evitar se salga de los perfiles laterales RODILLO INTERROLL ESPECIFICO PARA DINAMICAS 31 Acero Poliamida
- 32. Dinámica de paletas INTERROLL 32 RODILLO INTERROLL ESPECIFICO PARA DINAMICAS • SIN MANTENIMIENTO Y PARA TODA LA VIDA UTIL DE LA INSTALACION SEPARADOR TEMPORIZADO DE SEGUNDA PALETA • RESISTENTE Y FACIL DE USAR
- 33. La primera paleta está aislada de la presión del tren de paletas La segunda paleta no desciende hasta 20 segundos después de extraer la primera Para una operativa de descarga segura, fácil y rápida: • SIN DAÑOS A LAS CARGAS • SIN DAÑOS A LAS PALETAS • SIN RIESGO DE CAIDA DE MATERIAL SEPARADOR TEMPORIZADO DE SEGUNDA PALETA 33
- 34. RODILLO INTERROLL ESPECIFICO PARA DINAMICAS • SIN MANTENIMIENTO Y PARA TODA LA VIDA UTIL DE LA INSTALACION SEPARADOR TEMPORIZADO DE SEGUNDA PALETA • RESISTENTE Y FACIL DE USAR REGULADOR DE VELOCIDAD MAGNETICO • SEGURIDAD Y SIN DESGASTE Dinámica de paletas INTERROLL 34
- 35. Controla la velocidad de descenso de las paletas Paletas de 25 a 1250kg en el mismo transportador sin ajustes Hasta 90 paletas/hora Válido para LIFO Frenado magnético: • Sin fricción = SIN DESGASTE • Vida útil incrementada • 50.000 ciclos En contacto directo y permanente con las paletas REGULADOR DE VELOCIDAD MAGNETICO 35
- 36. Eduardo Comadrán Subsystems Manager, Interroll España, S.A. e.comadran@interroll.com Tel. +34 607 25 09 16 36
Notas del editor
- #22: “La disponibilidad de nuestros almacenes dinámicos es muy elevada – un requisito básico para el éxito de un mercado tan competitivo como el de las bebidas. También debemos ser siempre capaces de realizar volúmenes muy altos de movimientos durante las promociones de ventas y en aumentos estacionales de las ventas”
- #23: "Satélites y almacenes dinámicos tienen ventajas e inconvenientes, pero en el caso de Pearlwater fue principalmente el muy alto rendimiento requerido lo que hizo significativamente más atractiva la inversión en un almacén dinámico. El diseño compacto y el uso óptimo del espacio constituyó otra ventaja decisiva sobre la tecnología del satélite, especialmente debido a las restricciones de espacio. Un tercer criterio fueron los costes significativamente más bajos de servicio y de mantenimiento del almacén dinámico. Al final fue una decisión muy clara para nosotros "
