- 1. INSTITUTO UNIVERSITARIO POLITÉCNICO SANTIAGO MARIÑO AMPLIACIÓN MARACAIBO S.A.I.A. ELECTIVA V. REALIZADO POR: Jose Galindo 20726962 Maracaibo; 2016
- 2. DISPOSICIONDE EXCRETAS DEFINICIÓN: Son el conjunto de deposiciones orgánicas de humanos y animales. Tanque septico: Es el lugar donde se arrojan las deposiciones humanas con el fin de almacenarlas y aislarlas para así evitar que las bacterias patógenas que contienen puedan causar enfermedades.
- 3. Saneamiento básico • Letrina, • Fosa séptica, • Trampa de grasa, • Pozo resumidero, • Zanja de oxidación o campo de riego. son en realidad tanques subterráneos herméticos de fermentación y bajo ciertas condiciones un complemento de las instalaciones sanitarias. Se construyen en lugares carentes de alcantarillado, en los cuales, es difícil alejar los desechos líquidos con facilidad y la sencillez que permiten aquellas instalaciones. Tanque sépticos
- 4. Tanque sépticos Un tanque séptico es aquella fosa que recibe y trata las aguas servidas que provienen de una vivienda o edificación. En esta fosa la parte sólida de las aguas servidas es separada por un proceso de sedimentación, y a través del denominado “proceso séptico” se estabiliza la materia orgánica de esta agua para lograr transformarla en un barro inofensivo.
- 5. Consta esencialmente de: • Foso séptico. •Campo de Oxidación. Tanque sépticos

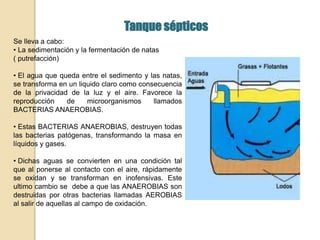

- 6. Se lleva a cabo: • La sedimentación y la fermentación de natas ( putrefacción) • El agua que queda entre el sedimento y las natas, se transforma en un liquido claro como consecuencia de la privacidad de la luz y el aire. Favorece la reproducción de microorganismos llamados BACTERIAS ANAEROBIAS. • Estas BACTERIAS ANAEROBIAS, destruyen todas las bacterias patógenas, transformando la masa en líquidos y gases. • Dichas aguas se convierten en una condición tal que al ponerse al contacto con el aire, rápidamente se oxidan y se transforman en inofensivas. Este ultimo cambio se debe a que las ANAEROBIAS son destruidas por otras bacterias llamadas AEROBIAS al salir de aquellas al campo de oxidación. Tanque sépticos
- 7. Elimina los sólidos al acumular las aguas negras en el tanque y al permitir que parte de los sólidos, se asienten en el fondo del tanque mientras que los sólidos que flotan (aceites y grasas) suben a la parte superior, a través del denominado "proceso séptico". Para darles tiempo a los sólidos a asentarse, el tanque debe retener las aguas negras por lo menos 24 horas. Se estabiliza la materia orgánica de esta agua para lograr transformarla en un barro inofensivo. Dentro del tanque séptico se definen cuatro capas o zonas Funciones del Tanque sépticos
- 8. Los principios que han de orientar el diseño de un tanque séptico son los siguientes: Considerar un tiempo de retención de las aguas servidas, en el tanque séptico, suficiente para la separación de los sólidos y la estabilización (transformación) del líquido. Considerar condiciones de estabilidad hidráulica para una eficiente sedimentación y flotación de los sólidos. Asegurar que el tanque sea lo bastante grande para la acumulación de los lodos y la espuma. Prevenir las obstrucciones y asegurar la adecuada ventilación de los gases. Principio de Diseño
- 9. 1. TIEMPO DE RETENCIÓN El período de retención hidráulico en los tanques sépticos será estimado mediante la siguiente fórmula: PR = 1,5 -0,3 ×Log(P×q) donde : PR = Tiempo promedio de retención hidráulica, en días P = Población Servida q = Caudal de aporte unitario de aguas residuales, (Lt/hab.dia) El tiempo mínimo de retención hidráulico será de 6 horas. 2. VOLUMEN DEL TANQUE SÉPTICO El volumen requerido para la sedimentación Vs. en m3 se calcula mediante la fórmula: Vs =10−3 × (P×Q) × PR Diseño de Tanque Septico
- 10. Diseño de Tanque Septico 3. VOLUMEN DE DIGESTIÓN Y ALMACENAMIENTO DE LODOS (Vd, en m3) Vd = 70 ×10−3 × P × N Donde N: Intérvalo deseado en años, entre operaciones sucesivas de remoción de lodos. 4. PROFUNDIDAD MÁXIMA DE ESPUMA SUMERGIDA (He, en m) He = 0,7 A Donde: A: Área superficial del tanque séptico en m2. 5. PROFUNDIDAD LIBRE DE LODO (Ho, en m) Ho = 0,82 − 0,26× A 6. PROFUNDIDAD MÍNIMA REQUERIDA PARA LA SEDIMENTACIÓN (Hs, en m) Hs = Vs A Donde: A : Área superficial del tanque séptico Vs : Volumen de sedimentación
- 11. Diseño de Tanque Séptico Para determinar las dimensiones internas de un tanque séptico rectangular, además de la Norma S090 y de las “Especificaciones técnicas para el diseño de tanque séptico” publicadas por la Unidad de Apoyo Técnico para el Saneamiento Básico del Área Rural (UNATSABAR)-CEPIS/OPS-2003, se emplean los siguientes criterios: a) Entre el nivel superior de natas y la superficie inferior de la losa de cubierta deberá quedar un espacio libre de 300 mm, como mínimo. b) El ancho del tanque deberá ser de 0,60 m, por los menos, ya que ese es el espacio más pequeño en que puede trabajar una persona durante la construcción o las operaciones de limpieza. c) La profundidad neta no deberá ser menor a 0,75 m. d) La relación entre el largo y ancho deberá ser como mínimo de 2:1. e) En general, la profundidad no deberá ser superior a la longitud total. f) El diámetro mínimo de las tuberías de entrada y salida del tanque séptico será de 100mm (4”). g) El nivel de la tubería de salida del tanque séptico deberá estar situado a 0,05m por debajo de la tubería de entrada. h) Los dispositivos de entrada y salida de agua residual al tanque séptico estarán constituidos por Tees o pantallas. i) Cuando se usen pantallas, éstas deberán estar distanciadas de las paredes del tanque a no menos de 0,20 m ni mayor a 0,30 m. j) La prolongación de los ramales del fondo de las Tees o pantallas de entrada o salida, serán calculadas por la fórmula (0,47/A+0,10). k) La parte superior de los dispositivos de entrada y salida deberán dejar una luz libre para ventilación de no más de 0,05 m por debajo de la losa de techo del tanque séptico. l) Cuando el tanque tenga más de un compartimiento, las interconexiones entre compartimiento consecutivos se proyectaran de tal manera que evite el paso de natas y lodos. m) Si el tanque séptico tiene un ancho W, la longitud del primer compartimiento debe ser 2W y la del segundo W. n) El fondo de los tanques tendrá una pendiente de 2% orientada al punto de ingreso de los líquidos. o) El techo de los tanques sépticos deberá estar dotado de losas removibles y registros de inspección de 150 mm de diámetro.
- 12. Vivienda : 5 personas Periodo de limpieza 10 años Periodo de retención 1 año calculo del tanque séptico Ejemplo para el diseño de un tanque sépticos Volumen tanque Vts= Vliquido + Vsolido Volumen solido Vsolido= #personas * descarga anual Personas * años Vsolido= 5per * 60Lts/per/años * 10 años Vsolido= 3000trs= 3.0m³
- 13. Ejemplo para el diseño de un tanque sépticos Volumen liquido Vliq= #personas * dotación diaria liquida * dias Vliq= 5per * 200Lts/per/dias * 1dia Vliq= 1000Ltr = 1.00m³ Volumen del tanque séptico Vts=Vsolido + Vliquido Vts= 3.00m³ + 1.00m³ Vts= 4.00m³
- 14. Ejemplo para el diseño de un tanque sépticos Dimensionamiento Fijamos por norma la profundidad mínima util de un tanque séptico = 1.20MTS Área del tanque séptico Ats= Vts / profundidad Ats= 4.00m³ / 1.20m Ats= 3.33m² a = √Ats/2 a=√3.33m²/2 a= √1.67 a=1.29 mts
- 15. Ejemplo para el diseño de un tanque sépticos Dimensionamiento Fijamos por norma la profundidad mínima util de un tanque séptico = 1.20MTS b= 2*a b= 2* 1.29 b= 2.58 mts Resultado para el diseño del tanque A= 1.29mts B=2.58mts Profundidad =1.20 mínima útil
- 16. Solución para el diseño de un tanque sépticos Área del tanque A= 1.29mts Base del tanque B=2.58mts Profundidad =1.20 mínima útil
