La limadora.

1. ¿QUÉ ES?
La limadora mecánica es una máquina
herramienta para el mecanizado de piezas por
arranque de viruta, mediante el movimiento lineal
alternativo de la herramienta o movimiento de corte.
La mesa que sujeta la pieza a mecanizar
realiza un movimiento de avance transversal, que
puede ser intermitente para realizar determinados
trabajos, como la generación de una superficie
plana o de ranuras equidistantes.
1La limadora.

2. PARTES DE LA LIMADORA
1. Volante para subir-bajar el carro
portaherramientas.
2. Carro porta herramientas
3. Mordaza para sujeción de piezas.
4. Mesa.
5-6. Soporte para apoyo de la mesa
7. Bancada.
8. Guías de deslizamiento horizontal de la
mesa.
14. Volante para situar el recorrido del
carnero.
15. Carnero.
16. Palanca para fijar el carnero en la
situación seleccionada.
17. Husillo para movimiento vertical del
conjunto carro-mesa.
18. Volante para mover manualmente el
carnero, solamente con máquina parada.
19. Eje de colocación de la palanca de
accionamiento de sube-baja carro-mesa.
2La limadora.

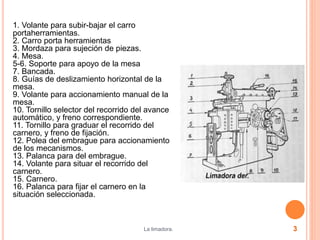

1. Volante para subir-bajar el carro
portaherramientas.
2. Carro porta herramientas
3. Mordaza para sujeción de piezas.
4. Mesa.
5-6. Soporte para apoyo de la mesa
7. Bancada.
8. Guías de deslizamiento horizontal de la
mesa.
9. Volante para accionamiento manual de la
mesa.
10. Tornillo selector del recorrido del avance
automático, y freno correspondiente.
11. Tornillo para graduar el recorrido del
carnero, y freno de fijación.
12. Polea del embrague para accionamiento
de los mecanismos.
13. Palanca para del embrague.
14. Volante para situar el recorrido del
carnero.
15. Carnero.
16. Palanca para fijar el carnero en la
situación seleccionada.
3La limadora.

3. MOVIMIENTOS DE UNA LIMADORA
 Movimiento principal o de corte (C,D).
 Movimiento de avance (A).
 Movimiento de ajuste o profundidad (B).
4
La limadora.

4.TIPOS DE LIMADORAS
Hay diferentes tipos de limadoras:
 Limadora mecánica
 Limador hidráulica
5La limadora.

4.1. LIMADORA MECÁNICA.
 Limadora mecánica
 Accionado por biela oscilante
 Accionado por cremallera
Es un procedimiento de
mecanización, con arranque
de viruta el movimiento es
proporcionado de forma
alternativa. Esta máquina se
utiliza para el limado de
superficies horizontales,
verticales o angulares.
6La limadora.

4.2.LIMADORA HIDRÁULICA
 Limadora hidráulica. En
esta limadora el carnero se
mueve por la acción de un
émbolo que desliza en el
interior de un cilindro
solidario con la bancada de
la máquina. La herramienta
realiza un movimiento
alternativo y la pieza puede
avanzar de forma
automática o manual.
7La limadora.

5. HERRAMIENTAS DE CORTE
 Las herramientas empleadas, son monofilo,
parecidas a las del torno. El material de estas es
generalmente acero rápido o acero de
herramientas. Se utilizan dos tipos de herramientas
ya que este proceso de mecanizado, permite hacer
dos tipos de trabajo, de “Desbaste” y de “Afinado
o Acabado”.
8La limadora.

 Cara: Es la superficie o superficies sobre las cuales
fluye la viruta (superficie de desprendimiento).
 Flanco: Es la superficie de la herramienta frente a la
cual pasa la viruta generada en la pieza (superficie de
incidencia).
 Filo: Es la parte que realiza el corte. El filo principal es
la parte del filo que ataca la superficie transitoria en la
pieza. El filo secundario es la parte restante del filo de la
herramienta.
 Punta: Es la parte del filo donde se cortan los filos
principales y secundarios; puede ser aguda o
redondeada o puede ser intersección de esos filos.
9La limadora.

6. PROPIEDADES Y MATERIALES DE LA
HERRAMIENTA DE CORTE
 Dureza
 Tenacidad
 Resistencia
al desgaste
 Resistencia en caliente
 Estabilidad química
 Acero no aleado o de
bajo C
 Acero rápido HSS
 Carburos cementados
y recubiertos
 Materiales Cerámicos
 Diamantes sintéticos y
Nitruro de boro cubico
Propiedades Materiales
10
La limadora.
