![Factores de forma físicas
La tarjeta madre se encaja dentro un gabinete de computadora con tornillos. Hay muchos "Factores de Forma" [Form Factors], o
tamaños de tarjeta madre, así si tu estas planeando comprar una nueva, asegurese que se encajara las especificaciones para el
gabinete que usted tiene.
•XT (8.5" x 11") - obsoleto - vease arquitectura bus XT
•AT (12" x 11"-13") - obsoleto - vease arquitectura bus AT
•Baby-AT (8.5" x 10"-13")
•ATX (Intel 1996; 12" x 9.6" ó 305 mm x 244 mm)
•Mini-ATX (11.2" x 8.2" ó 284 mm by 208 mm)
•Micro-ATX (1996; 9.6? x 9.6? ó 244 mm x 244 mm) - menos ranuras que la ATX, asi que puede usar mas pequeño PSU
•LPX (9" x 11"-13") - en linea ligera menudeo PCs
•Mini-LPX (8"-9" x 10"-11") - en line ligera de PCs
•NLX (Intel; 8" x 10" a 9" x 13.6") - pronto; requiere agregar tarjeta riser
•FlexATX (1999; 9.6? x 9.6? ó 244 x 244 mm max.) - puede ser mas pequeño que ATX
•Mini-ITX (VIA Technologies 2003; 170mm x 170mm max.; 100W max.)](https://image.slidesharecdn.com/mainboardexpo-171030182303/85/Main-board-expo-14-320.jpg)
Main board expo.
- 1. MAIN BOARD Nombres: -Deisy Lorena Pedraza Angarita -Samara Rincón Silva Curso: -1002 Trabajo presentado al profesor:-Mauricio Córdoba En el área de: Práctica INSTITUCION EDUCATIVA CARLOS ARTIRO TORRES PEÑA Santa Rosa de Viterbo 2017
- 3. HISTORIA La historia de la tarjeta madre Como se conoce actualmente inicia en 1947 cuando William Shockley, Walter Brattain y John Bardeen, científicos de los laboratorios Bell, muestran su invento, el transistor amplificador de punto- contacto, iniciando con esto el desarrollo de la miniaturización de circuitos electrónicos; este es el invento que eventualmente dividiría la historia de las computadoras de la primera y segunda generación. Otro invento que contribuyó de manera decisiva a la creación de la tarjeta madre fue el de G. W. Dummer, un experto en radar del Radar Real Británico, que en 1952 presentó una proposición sobre la utilización de un bloque de material sólido que puede ser utilizado para conectar componentes electrónicos sin cables de conexión. Fue hasta 1961 cuando Fairchild Semiconductor anuncia el primer circuito integrado comercialmente disponible, iniciando con esto la competencia por la alta integración de componentes en espacios cada vez más reducidos; la miniaturización, y con esto la búsqueda de la computadora en una pastilla. Con estos inventos se comienza a trabajar en la computadora en una tarjeta.

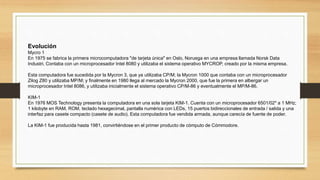

- 4. Evolución Mycro 1 En 1975 se fabrica la primera microcomputadora "de tarjeta única" en Oslo, Noruega en una empresa llamada Norsk Data Industri. Contaba con un microprocesador Intel 8080 y utilizaba el sistema operativo MYCROP, creado por la misma empresa. Esta computadora fue sucedida por la Mycron 3, que ya utilizaba CP/M; la Mycron 1000 que contaba con un microprocesador Zilog Z80 y utilizaba MP/M; y finalmente en 1980 llega al mercado la Mycron 2000, que fue la primera en albergar un microprocesador Intel 8086, y utilizaba inicialmente el sistema operativo CP/M-86 y eventualmente el MP/M-86. KIM-1 En 1976 MOS Technology presenta la computadora en una sola tarjeta KIM-1. Cuenta con un microprocesador 6501/02* a 1 MHz; 1 kilobyte en RAM, ROM, teclado hexagecimal, pantalla numérica con LEDs, 15 puertos bidireccionales de entrada / salida y una interfaz para casete compacto (casete de audio). Esta computadora fue vendida armada, aunque carecía de fuente de poder. La KIM-1 fue producida hasta 1981, convirtiéndose en el primer producto de cómputo de Cómmodore.
- 5. En 1981 IBM lanzó al mercado la primera computadora personal comercialmente exitosa, la IBM 5150, desde entonces el paso de la evolución que ha llevado este mundo de la Informática, ha sido vertiginoso, siempre buscando mayor velocidad y capacidad, al mismo tiempo que se reducían los costes de fabricación y por ende, los precios. Con la aparición del primer PC, sale al mercado la primera placa base estándar, la XT, que fuera substituida en poco tiempo, en 1984, apareciendo la AT, que son las siglas en inglés para Tecnología Avanzada, Advanced Technology. Cuyo estándar y configuración siguió vigente hasta principios del presente siglo(XXI), comenzando su declinación en el 2000, frente al exitoso estándar ATX. Las diferencias principales entre estos dos estándares es la arquitectura, ya que el XT posee una arquitectura a 8 bits, mientras que el AT llega a los 16. Estas tarjetas usualmente están equipadas con 8 ranuras ISA de 8 bits, 4 hileras de 9 zócalos para expandir la memoria pastilla por pastilla y una hilera por vez, para un total máximo de 1 megabyte en RAM. En cuanto a la memoria, esta consta de 4 hileras de 9 zócalos que daban cabida a 1 megabyte en total. Cada hilera recibe 9 pastillas de 32 kilobytes, utilizando una de ellas para paridad y únicamente funcionaba si toda la hilera estaba con sus circuitos correctamente insertados. Todavía no se inventaban las tarjetas de ampliación de memoria.
- 6. AT El AT, basado en el estándar IBM PC-AT, fue estándar absoluto durante años, desde los primeros microprocesadores Intel 80286 hasta los primeros Pentium II y equivalentes incluidos. Estas tarjetas madre, en sus primeras versiones son de diseño y características elementales; carecen de accesorios integrados limitándose únicamente a los circuitos, componentes y pastillas básicos para su funcionamiento, al igual que las XT. Usualmente cuentan únicamente con un conector del teclado DIN de tipo ancho, así como algunas ranuras tipo ISA de 8 y / o 16 bits y en el caso de los modelos más recientes, algunas EISA, VESA y PCI en las que se tenían que insertar las tarjetas de expansión para controlar discos duros, puertos, sonido, etc. Durante este período casi todos los accesorios para computadora venían acompañados de una tarjeta controladora que había que instalar y configurar manualmente, ya que la tecnología de estas tarjetas madre no aportaba funciones para conectar y funcionar (Plug & Play), lo que hacía que la instalación, o al menos la configuración de estos dispositivos tuviera que ser realizada por personal calificado que supiera lidiar con los limitados recursos que ofrecía la placa base. Estas carencias y limitaciones son las que motivaron que eventualmente se crearan tecnologías de conectar y funcionar así como buses externos de alta velocidad, como lo son el USB o el IEEE1394, para dar cabida a la creciente disponibilidad de accesorios y demanda de recursos.
- 7. ATX y variantes El formato ATX, promovido por INTEL e introducido al mercado en 1996 comenzó su historia con una serie de debates sobre su utilidad debido principalmente al requerimiento de nuevos diseños de fuente de poder y gabinete. El cumplimiento de los estándares ATX permite la colocación de la UCP de forma que no moleste en el posicionamiento de las tarjetas de expansión, por largas que estas sean y está colocada al lado de la fuente de alimentación para recibir aire fresco del ventilador de esta. Se descubren exteriormente porque tiene más conectores, los cuales están agrupados y los conectores de teclado y ratón son tipo PS/2. Para 1997, con la llegada al mercado del AGP y el USB, estas tecnologías se incorporaron rápidamente en este estándar. Debido las amplias características del ATX salieron al mercado diversas alternativas basadas en el mismo estándar, como el micro ATX, que es una versión reducida en tamaño, y el mini ITX, una versión todavía más compacta y de características de expansión limitadas. Otros formatos relativamente comunes basados en el estándar ATX son el LPX y el NLX. El LPX es de tamaño similar a las Baby AT con la particularidad de que las ranuras para las tarjetas se encuentran fuera de la placa base, en un conector especial quedando paralelas a la placa base. El NLX se sujeta a la carcasa mediante un mecanismo de fácil apertura, que permite un cambio rápido de la placa. También sus ranuras de expansión están dispuestas en una placa independiente conectada a la placa base.
- 8. El Procesador Este es el cerebro del computador. Dependiendo del tipo de procesador y su velocidad se obtendrá un mejor o peor rendimiento. Hoy en día existen varias marcas y tipos, de los cuales intentaré darles una idea de sus características principales. Las familias (tipos) de procesadores compatibles con el PC de IBM usan procesadores x86. Esto quiere decir que hay procesadores 286, 386, 486, 586 y 686. Ahora, a Intel se le ocurrió que su procesador 586 no se llamaría así sino "Pentium", por razones de mercadeo. Existen, hoy en día tres marcas de procesadores: AMD, Cyrix e Intel. Intel tiene varios como son Pentium, Pentium MMX, Pentium Pro y Pentium II. AMD tiene el AMD586, K5 y el K6. Cyrix tiene el 586, el 686, el 686MX y el 686MXi. Los 586 ya están totalmente obsoletos y no se deben considerar siquiera. La velocidad de los procesadores se mide en Megahertz (MHz=Millones de ciclos por segundo). Así que un Pentium es de 166Mhz o de 200Mhz, etc
- 9. Memoria Cache La memoria cache forma parte de la tarjeta madre y del procesador (Hay dos tipos) y se utiliza para acceder rápidamente a la información que utiliza el procesador. Existen cache primario (L1) y cache secundario (L2). El cache primario esta definido por el procesador y no lo podemos quitar o poner. En cambio el cache secundario se puede añadir a la tarjeta madre. La regla de mano es que si se tienen 8 Megabytes (Mb) dememoria RAM se debe tener 128 Kilobytes (Kb) de cache. Si se tiene 16 Mb son 256 Kb y si se tiene 32 Mb son 512 Kb. Parece que en adelante no se observa mucha mejoría al ir aumentando el tamaño del cache. Los Pentium II tienen el cache secundario incluido en el procesador y este es normalmente de 512 Kb.
- 10. Partes de la Tarjeta Madre Bueno. Ya que definimos el tipo de procesador según su precio y rendimiento debemos buscar ciertas características de la tarjeta madre. Cada procesador tiene el tipo de tarjeta madre que le sirve (Aunque algunos comparten el mismo tipo) por lo que esto define mas o menos la tarjeta madre que usaremos. Hoy en día las tarjetas madres traen incorporados los puertos seriales (Ratón, Scanner, etc ), los paralelos (Impresora) y la entrada de teclado, así que por eso no debemos preocuparnos. El bus (El que envia la información entre las partes del computador) de casi todos los computadores que vienen hoy en día es PCI, EISA y los nuevos estándares: AGP para tarjetas de video y el Universal Serial Bus USB (Bus serial universal) para conexion con componenetes externos al PC. AGP, PCI y EISA son los tres tipos de ranuras compatibles con las tarjetas de hoy en día. Un dato importante es que si se le va a colocar un Disco Duro SCSI (Más rápido y caro que el IDE) se debe tener un puerto de este tipo, y el estándar es IDE. Las velocidades que se han obtenido hoy en dia para algunos discos duros EIDE (IDE Mejorado) igualan a las obtenidas por el SCSI, por lo que no vale la pena complicarse ya que estos son más difíciles de configurar. Otro dato importante sobre la tarjeta madre es la cantidad y tipo de ranuras que tiene para las tarjetas de expansión y para la memoria RAM
- 11. Tarjeta madre de PC Una tarjeta madre es una tarjeta de circuito impreso usada en una computadora personal. Esta es también conocida como la tarjeta principal. El termino "tarjeta principal" es también usado para la tarjeta de circuito principal en otros dispositivos electrónicos. El resto de este artículo discute la muy llamada "PC compatible IBM" tarjeta madre. Como cualquier otro sistema de computo, toda la circuitería básica y componentes requeridos para una PC para funcionar se monta cualquiera directamente en la tarjeta madre o en una tarjeta de expansión enchufada en una ranura de expansión de la tarjeta madre. Una tarjeta madre de PC permite la unión de la CPU, tarjeta de gráficos, tarjeta de sonido, controlador de IDE/ATA/Serial ATA de disco duro, memoria (RAM), y caso todos los otros dispositivos en un sistema de computo. Contiene el chipset, que controla el funcionamiento de el CPU, las ranuras de expansión PCI, ISA y AGP, y (usualmente) los controladores de IDE/ATA también. La mayoría de los dispositivos que pueden unirse a una tarjeta madre son unidos via uno o mas ranuras de expansión o enchufes.
- 12. Enchufes CPU Hay diferentes ranunas de expansion y enchufes para CPUs según cual CPU necesites para usar, es importantes que la tarjeta madre tenga el enchufe correcto para la CPU. El enchufe A es usado para los procesadores AMD Athlon y Duron, el enchufe A es para procesadores AMD Athlon viejos, el enchufe 478 es para los procesadores Pentium 4 Northwood, enchufe 423 es usado para procesadores Intel Pentium 4, enchufe 370 es para procesadores Intel Pentium III y Celeron, ranura 1/ranura 2 es para procesadores viejos Intel Pentium II/III y Celeron, enchufe 7 es para procesadores Intel Petium y Pentium MMX, Super7 (enchufe 7 con una velocidad de bus de 100MHz) es para procesadores AMD K6, K6-2 y K6-3, y enchufe 8 es para Pentium Pro. Los enchufes más nuevos con tres números dígitos es llamado después del numero de pins que contiene. Los viejos son simplemente llamados después de su orden de invención
- 13. Tarjetas de ranuras de expansión periféricas Hay usualmente un numero de ranuras de tarjeta de expansión para permitir dispositivos periféricos y tarjetas para ser insertadas. Cada ranura es compatible con una o mas estandares bus de industria. Comúnmente buses disponibles incluyen: ISA (Industry Standard Architecture), EISA (extended ISA), MCA (Micro Channel Architecture), VESA (Video Electronic Standards Association), PCI (Peripheral Component Interconnect), y AGP (Advanced Graphics Port). ISA era el bus original para conectar tarjetas a una PC; a pesar de limitaciones significantes de desempeño este no fue remplazado por el mas avanzado pero incompatible MCA (la solución propietaria de IBM la cual apareció en esta serie PS/2 de empresas de computadoras y un puñado de otros fabricantes) o la igualmente avanzada y retrograda compatible bus EISA, pero perduro como un estándar en PCs nuevas hasta el fin de el siglo XX, ayudada primero por el breve dominio de la extensión VESA durante el reinado de el 486, y entonces por la necesidad de acomodar el largo numero de tarjetas periféricas ISA existentes. El mas reciente bus PCI es el estándar de la industria actual, el cual inicialmente era un suplemento de alta velocidad a ISA por periféricos de alto ancho de banda (notables tarjetas gráficas, tarjetas de red, y adaptadores host SCSI), y gradualmente reemplazo ISA como un propósito general. Una ranura de AGP es una alta velocidad, puerto de único propósito diseñado solo para conectar tarjetas gráficas de desempeño alto (el cual produce salida de video) a la PC.
- 14. Factores de forma físicas La tarjeta madre se encaja dentro un gabinete de computadora con tornillos. Hay muchos "Factores de Forma" [Form Factors], o tamaños de tarjeta madre, así si tu estas planeando comprar una nueva, asegurese que se encajara las especificaciones para el gabinete que usted tiene. •XT (8.5" x 11") - obsoleto - vease arquitectura bus XT •AT (12" x 11"-13") - obsoleto - vease arquitectura bus AT •Baby-AT (8.5" x 10"-13") •ATX (Intel 1996; 12" x 9.6" ó 305 mm x 244 mm) •Mini-ATX (11.2" x 8.2" ó 284 mm by 208 mm) •Micro-ATX (1996; 9.6? x 9.6? ó 244 mm x 244 mm) - menos ranuras que la ATX, asi que puede usar mas pequeño PSU •LPX (9" x 11"-13") - en linea ligera menudeo PCs •Mini-LPX (8"-9" x 10"-11") - en line ligera de PCs •NLX (Intel; 8" x 10" a 9" x 13.6") - pronto; requiere agregar tarjeta riser •FlexATX (1999; 9.6? x 9.6? ó 244 x 244 mm max.) - puede ser mas pequeño que ATX •Mini-ITX (VIA Technologies 2003; 170mm x 170mm max.; 100W max.)
- 16. BIOS- El BIOS (Basic Input Output System) es un programa que contiene el Mainboard, es un conjunto de instrucciones básicas que permiten el arranque del Mainboard. CHIPSET- Es el conjunto del northbridge y del southbridge los cuales ayudan al CPU en su desempeño. CPU SOCKET- es el lugar en donde se conecta el procesador, hay diferentes factores de forma.
- 17. MEMORY SLOT- es el lugar donde se conectan las memorias, hay diferentes factores de forma. PCI PORTS- Peripheral Component Interconnect- es un factor de forma para el diseño de puertos de expansión. AGP PORT-puerto exclusivo para tarjetas de vídeo.
- 18. Conectores IDE o ATA, son los puertos que me permiten conectar discos duros y ópticos mediante un cable cinta (ribbon cable). FlOPPY CONNECTOR-puerto exclusivo para conectar unidades floppy. AMR-(Audio Modem Riser) Puerto que utilizamos general mente para colocar una tarjeta con los jacks telefónicos ya que el modem está integrado en algunos Mainboard.
- 19. POWER SUPPLY CONNECTOR-Son un conjunto de pines en el Mainboard donde conectamos la corriente que viene del power supply. Hay diferentes factores de forma. BATERÍA- Se encarga de proveer carga para mantener información vital del BIOS, como por ejemplo la hora y la fecha CONECTORES PS2-IBM Personal System 2- es el factor de forma de los conectores del Mouse y del teclado.
- 20. PARALELL PORT 25 PINS D-SHELL FEMALE CONNECTOR – Puerto de conexión paralelo de 25 pines. Conectamos impresoras, scanners y otros. PUERTO SERIAL 9 PINES D-SHELL MALE- conectamos impresoras y otros equipos. PUERTO VGA 15 PINS D-SHELL FEMALE- Vídeo Graphic Adapter, salida para el monitor.
- 21. USB CONNECTORS- Universal Serial Bus, conectamos todo tipo de aditamentos, cámaras digitales, mass storage devices, etc. ETHERNET CONNECTOR- Conectamos el plug RJ-45 para conectarnos a switches, hubs, routers e impresoras. Es el conector de la tarjeta de red. CONECTORES AUDIO OUT, AUDIO IN, IN/OUT DE 1/8- salidas y entradas para equipos de audio.
- 22. FIREWIRE IEEE 1394- conector rápido para vídeo y otros.
