2- Especificaciones técnicas:
3- Características funcionales:
3.1- Sistema de activación de iluminación.
Los modelos WBM39 y WBM46 Están provistos con lámparas de 15
watts, una en el compartimiento del refrigerador y la otra en el
compartimiento del freezer (excepto los modelos WRM34, WBM35).
Estos son activados por dos imanes internos, ubicados en la parte de
arriba de la puerta del refrigerador y sobre la parte de abajo de la
puerta del freezer (excepto modelos WRM34, WRM35) los cuales
conectan un reed swhitch (componente electrónico sensible al campo
magnético) existente en la placa de interfase (ver dibujo abajo)
Cuando la puerta es cerrada, el imán activa la placa de interfase, la
cual lo informa al módulo de potencia causando que la lámpara

3
correspondiente permanezca apagada. Cuando la puerta es abierta, el
imán se aleja de la placa de interfase y la lámpara se enciende. El
técnico puede testear el sistema de activación usando un imán
preferentemente de 20mm de diámetro y 5mm de altura.
Los modelos WRM34 y WRM35, están provistos con una sola lámpara
en el compartimiento del refrigerador, pero su sistema de activación es
el mismo que en otros modelos.
3.2 – Sistema electrónico de control del producto.
La heladera es completamente operada por un sistema de control
electrónico el cual realiza varias funciones. Este sistema de control
electrónico consiste de los siguientes componentes:
• Módulo de potencia
• Sensor de te temperatura
• Placa de interfase
A continuación se describen las características de cada componente
del sistema de control:
• Módulo de potencia:
Fijado al gabinete, ubicado al lado del compresor y detrás de una
cobertura metálica. La conexión del módulo de potencia a la línea
eléctrica y el cable de potencia, está hecha por medio de conectores
seguros.

4
El reemplazo de las fichas de conexión del módulo es posible,
haciendo un proceso de adaptación, evitando la necesidad de cambiar
el gabinete de la heladera. Vea como se procede refiriéndose al ítem
6.8 –
Adaptación para conectar el módulo de potencia.
• Sensor de temperatura.
Es responsable de monitorear la temperatura del aire a la entrada del
evaporador, enviando señales al módulo de potencia. Este está
conectado al módulo de potencia por cables internos en el gabinete.
• Placa de interfase:
Es responsable de enviar señales al módulo de potencia para
encender las lámparas, encender y apagar el forzador, seleccionar el
rango de temperatura del freezer, apagar la alarma, seleccionar la
funció fast freezing (Congelamiento rápido), activar la señalización del
producto, señal de apertura de puerta y señal audible. Para desarmar
o reempezarla, hay que remover la consola del display forzándola
hacia arriba con un destornillador mediano; luego tirando hacia
delante. La placa de interfase se desconecta desde un cable chato
(cable multipar) para su reemplazo.

5
Observación:
• Cuando la heladera está encendida, el led rojo con la inscripción
ON permanecerá encendido.
3.2.1 – Control de temperatura del freezer.
La temperatura interna del producto depende a la cantidad de comida
almacenada y de la frecuencia de apertura de puertas.
El sensor de temperatura está ubicado detrás del evaporador y es
responsable de monitorear la temperatura interna del freezer. Cuando
la temperatura del sensor es más alta que la seleccionada en el rango
(ver tabla debajo) el módulo de potencia encenderá el compresor.
Cuando el sensor detecte un valor de temperatura por debajo del
rango seleccionado, el módulo de potencia apagará el compresor.
Las temperaturas en el compartimiento son descriptas a continuación:
Observación:
• El sistema de control tiene un contador de tiempo el cual
enciende al compresor solo pasados SIETE minutos desde el

6
apagado. Esto protege al compresor de intentos de arranque
cuando las presiones del sistema no están aún ecualizadas.
3.2.2 – Temperatura de control del refrigerador.
La temperatura en el compartimiento del refrigerador está controlada
por un damper (cierre de placa) termostático, que controla el aire frío
con tres graduaciones (mínimo, medio y máximo).
El damper no activa o envía señal alguna para que el compresor sea
activado o desactivado.
El damper trabaja independientemente del compresor; es decir que
solo abre o cierra el pasaje de aire frío desde el freezer al refrigerador,
incrementando o reduciendo el paso de aire. De este modo controla la
temperatura de este compartimiento según la graduación
seleccionada.
Las temperaturas en el compartimiento del refrigerador son descriptas
como sigue:
3.2.3 – Operación del forzador:
El forzador está sujeto a la parte posterior de la cobertura del
evaporador por medio de un perno, y es responsable de la circulación
del aire forzado dentro de la heladera.
El forzador:
• Trabaja independientemente del compresor y es manejado por el
control electrónico.
• Se apaga cuando cualquiera de las puertas es abierta.
3.2.4 – Manejo de apertura de puertas:
Cuando una de las puertas es abierta ocurre lo siguiente:

7
• La lámpara correspondiente se enciende.
• El forzador se apaga.
• El led rojo con la inscripción DOOR OPEN se prende.
• Luego de que la puerta es abierta por más de 1 ½ minuto, el led
rojo comenzará a parpadear y una alarma sonará a una
frecuencia de 2 Hz (20 bips cada 10 segundos), avisando al
usuario. La alarma audible puede ser apagada presionando el
botón ALARM OFF, pero el led continuará encendido. Luego de
que otro minuto y medio haya pasado, la alarma sonará
nuevamente y el led volverá a parpadear. Esta situación se
repetirá cada minuto y medio hasta que la puerta sea cerrada,
donde todas estas funciones serán apagadas.
• Si la puerta permanece abierta por seis minutos, el sistema de
control electrónico apagará las lámparas y encenderá el
forzador otra vez (si el compresor está encendido). Por lo tanto,
la heladera arrancará su ciclo normal, pero con la puerta abierta.
La alarma estará sonando, el led de apertura de puertas y los
leds verdes para selección de temperatura parpadearán
intermitentemente hasta que la puerta sea cerrada. La alarma
audible, sin embargo, puede ser apagada presionando el botón
ALARM.
3.2.5 – Selección de congelamiento del freezer:
Para todos los modelos, cada vez que el botón de FREEZING
LEVEL sea presionado, los niveles mínimo, medio o máximo serán
seleccionado acorde a la tabla en el ítem 3.2.1 y el led verde
correspondiente prenderá.
Si el usuario no elige el nivel de temperatura deseado, la heladera
arrancará automáticamente en el nivel medio.
Si el usuario sigue presionando el botón de nivel de congelamiento,
la función FAST FREEZING (congelamiento rápido) será activada
(en este momento los tres leds verdes estarán marcando
simultáneamente) lo cual elimina el funcionamiento del sensor de
temperatura. El compresor funcionará por 18 hs. Cuando la función
es activada, el sistema de control electrónico para el control del
compresor y la operación del forzador.
Para desactivarla, el botón de FREEZING LEVEL debe ser
presionado. El producto que entonces volverá a operar en el rango

8
de temperatura que había sido previamente seleccionado. En caso
de que la función no se desconecte, el control electrónico lo hará
luego de 18 horas.
NOTA
• Si la puerta es abierta cuando la función Fast Freezing está
encendida, el sistema funciona normalmente, el forzador
puede solo ser encendido luego de 6 minutos o cuando la
puerta es cerrada.
• Si la heladera está funcionando en la operación de
descongelado cuando la función fase Freezing está activada,
el sistema electrónico completará esto, y sólo entonces el
Fast Freezing arrancará. La placa de interfase, sin embargo,
lo mostrará con los tres leds verdes, indicando al usuario que
la función Fast Freezing será activada.
• Si la función Fast Freezing funciona hasta el máximo de
tiempo (18 horas), La heladera hará funcionar 2 operaciones
de descongelado.
3.2.6 – Sistema de Descongelado:
Vea los ítems usados en el sistema de descongelado en el dibujo de
abajo:

9
El bimetálico (abre a 15ºC y cierra a -6ºC) desactivará la resistencia de
descongelado tan pronto como todo el hielo existente en el evaporador
sea derretido. La resistencia de descongelado, alternadamente,
descongelará el evaporador más rápidamente porque ésta está a lo
largo de todo el evaporador.
El descongelado ocurre luego de que el compresor está funcionando
por 7 horas, momento cuando éste y el forzador se apagan y la
resistencia se enciende. El tiempo promedio del descongelado es de
20 a 40 minutos (tiempo máximo) .
Luego de que el bimetálico apaga la resistencia, se toman 3 minutos
para que el compresor arranque su operación; este tiempo es
suficiente para que toda el agua del descongelado fluya al contenedor
de evaporación. Una vez que el compresor se encienda, el forzador
esperará otros tres minutos para entrar en servicio.
3.2.6.1 – Problemas que pueden aparecer durante el
descongelado:
Como previamente se ha visto, el tiempo de descongelado no puede
exceder los 40 minutos; si esto ocurre, el sistema electrónico mismo
corta la resistencia de descongelado y el descongelado termina. El
sistema sin embargo toma esto como una falta.
En caso de que esta falta ocurra 3 veces consecutivas, la heladera
inicia su operación normalmente otra vez, pero todos los leds -
excepto el led de encendido- destellarán y una alarma sonará a una
frecuencia de 4 Hz (40 bips cada 10 segundos), avisando al usuario.
El usuario puede desconectar la alarma tocando en el botón ALARM
OFF y puede llamar al service autorizado. Sin embargo, los 3 leds
verdes continuarán destellando. En el caso de que la falla no sea
solucionada luego de dos horas, la alarma audible se activará
nuevamente y el usuario puede desactivarla otra vez.
Esto significa que hay un problema en los componentes de
descongelado (resistencia y/o bimetálico), o en el sistema de control
electrónico mismo.
Así mismo, si el tiempo de los tres últimos descongelados
consecutivos tardan menos de 8 minutos, el sistema electrónico
también interpretará esto cono una falta y avisará al usuario de la
forma descripta.
3.2.7 – Sistema de alarma

10
Estas heladeras tienen una interfase para que el usuario tenga un
sistema visual y sonoro de alarma.
Si el producto presenta cualquier irregularidad, éste podrá desconectar
la alarma sonora y visual (2 o 4 hz: ver ítems 3.2.7.1 y 3.2.7.2,
respectivamente) y el código de falla quedará almacenado en la
memoria de la placa de interfase.
Luego de que el cliente requiera el service, debemos solicitarle que
presione la tecla ALARM OFF por unos pocos segundos y el código de
la falla aparecerá automáticamente (combinación de los leds “Freezing
level” minimo, medio y máximo cambiarán a encendido/apagado como
son indicados abajo)
Código 1 – Encendido / encendido / encendido
Falla: Puerta del freezer abierta por más de 6 minutos
Solución: Avise al cliente que cierre la puerta; si esto continúa vea las
instrucciones en el ítem 3.2.7.1 – Alarma de 2 Hz.
Código 2 – Apagado / encendido / encendido
Falla: Puerta del refrigerador abierta por más de 6 minutos.
Solución: Avise al cliente que cierre la puerta; si esto continúa vea las
Código 3 – Apagado / Apagado / encendido

11
Falla: La temperatura del freezer está por arriba de 0ºC
Solución: El técnico debe visitar al cliente y proceder de acuerdo a las
instrucciones en el ítem 3.2.7.1 – Alarma de 2Hz
Código 4 – Encendido / apagado / encendido
Falla: Circuito del sensor de temperatura abierto.
Solución: El técnico debe proceder acorde a las instrucciones en el
item 3.2.7.1 – Alarma de 2 Hz
Código 5 – encendido / apagado / apagado
Falla: El bimetal no abre por tres intentos consecutivos de
descongelado.
Solución: El técnico debe visitar al cliente y proceder acorde a las
instrucciones en el ítem 3.2.7.2 – Alarma de 4 Hz
Código 6 – Encendido/encendido/apagado

12
Falla: El bimetal abre, pero no descongela.
Solución: El técnico debe proceder de acuerdo a las instrucciones en
el ítem 3.2.7.2 – Alarma de 4 Hz
Código 7 – Apagado/encendido/apagado
Falla: El bimetal abre muy rápidamente por 3 ciclos de descongelado
consecutivos.
Solución: El técnico debe visitar al cliente y proceder de acuerdo a las
Cuando una de estas fallas ocurra, el cliente debe ser instruido
para apagar el sonido de alarma pero presionando la tecla ALARM
OFF, sin embargo el producto no debe ser desenchufado de la
red.
Como se ha mencionado previamente, estas fallas son relacionadas
con las alarmas de 2 Hz y 4 Hz, y son explicadas en más detalle a
continuación:
3.2.7.1 – Alarmas de 2 hz
Este tipo de alarmas son identificadas a través de los leds de la placa
de interfase que parpadea 20 veces cada 10 segundos, junto con bips
sonoros, siendo asociados con:
• Puerta abierta por mas de un minuto y medio: (Ver ítem 3.2.4
Manejo de puertas)
• Carencia del imán dentro de la puerta: Estos modelos tienen un
imán insertado (aislado) junto con las puertas (próximas a las
partes de arriba y abajo de las terminaciones) como se muestra
en el ítem 3.1, “Sistema de actuación de iluminación”; si el imán
se pierde, el producto asume que esa puerta está abierta y
empieza a actuar el sistema de alarma de 2hz; por lo tanto
ayudado por otro imán, chequee si el imán existe pasándolo

13
sobre las terminaciones de plástico. Si la atracción magnética
existe, descarte ésta posibilidad.
• Falla del sensor de temperatura, el cual está leyendo las
temperaturas bajo cero en el freezer, mientras el producto está
trabajando normalmente (enfriando) a una temperatura bajo
cero. Este tipo de falla es más común que aparezca durante la
noche o en horas donde las puertas son abiertas con menos
frecuencia.
Procedimiento de análisis del sensor
Atención
El cambio del sensor debe ser realizado solamente cuando es el
defecto demostrado “Alarma suena / leds parpadean ”, y el producto
enfría normalmente en los compartimientos de Freezer y
refrigerador.
No cambie el sensor sin antes hacer el análisis de los siguientes
puntos.
• Asegúrese que el producto es enfriado normalmente;
• No existe bloqueo de hielo en el retorno/ductos de aire;
• El drenaje no está tapado
• Esté seguro que la alarma NO es de 4 Hz, (las luces
parpadean 40 veces cada 10 segundos), las alarmas de 4 hz
están indicadas para un sistema de descongelado y NO para
falla del sensor.
• Asegúrese que NO existen problemas asociados con el
sistema hermético (salida, falta de refrigerante,
taponamiento, etc);
• Asegúrese que el retorno y ductos de pasaje de aire no están
tapados por objetos;
• Chequee cualquier falla en el sistema de manejo de puertas.
Nota: El Sistema de manejo de puertas será siempre anulado
mientras el producto esté bajo alarma, es decir, éste procedimiento
será solo chequeado luego de realizada la lectura de voltaje del
sensor.
IMPORTANTE

14
Bajo éste estado de alarma en el cual el producto enfría
normalmente, el módulo de potencia no será remplazado,
porque esto no resolverá el problema.
Previsiones para el campo:
Luego de recibir este tipo de llamada, dígale al cliente que “NO
DESCONECTE LA HELADERA DE LA RED ELECTRICA”. Bajo
situaciones que el producto está sonando la alarma, sólo dígale que
presione la tecla “Alarm OFF”. Haciendo esto, la bocina se apagará y
la alarma visual se verá por medio de los leds (luces verdes/rojas en el
control de panel del freezer) que seguirán centellando, para facilitar la
identificación del problema. Luego proceder así:
1 – Sin desconectar la heladera de la red, libere el módulo de potencia
(saque la cobertura metálica y la cobertura plástica del módulo) para
ganar acceso al cableado eléctrico de la heladera a la cual el módulo
está conectado.
2 – Con un tester colocado en la escala de medición de voltaje
de corriente continua (Vcc), realice la lectura de voltaje del
sensor en los cables marrón y azul (primeros de la izquierda) de
la ficha conectada en el módulo de potencia.

15
Nota: Para la realización de esta operación, no es necesario
pelar los cables, solo inserte las puntas de prueba directamente
en los contactos metálicos de la ficha.
3 – Estando la “heladera fría” (temperaturas bajo cero), la lectura del
valor deberá ser más alta que 1.5 Vcc.
Si la lectura es menor que ese valor, entonces el reemplazo del sensor
de temperatura será requerido. En este caso, proceda de acuerdo a
las instrucciones dadas en el ítem 6.7 – Reemplazo del sensor de
temperatura.
IMPORTANTE
Recuerde que la alarma de la heladera tiene una función, y esta
función debe ser tratada siempre que ocurra una falla en la heladera.
Por lo tanto, No cambie sensores innecesariamente.
3.2.7.2 – Alarma de 4 Hz
Este tipo de alarma es identificada para por los leds de la placa de
interfase que parpadean 40 veces cada 10 segundos, acompañado
con bips de sonido, siendo asociada con una falla en el sistema de
descongelado (vea ítems 3.2.1.6 – Problemas que pueden ocurrir
durante el descongelado), Estos pueden ser:
• Tres descongelados consecutivos con tiempos mayores de 40
minutos.

16
• 3 descongelados consecutivos con tiempos menores de 8
minutos.
Tales acontecimientos pudieron suceder debido a fallas ocurridas a la
resistencia de descongelado y/o bimetal seguido o no por bloqueo de
descongelado. En tal caso, chequee el funcionamiento propio por
alguno de los procedimientos siguientes.
RECUERDE
Alarmas de 4 hz significan falla en el sistema de descongelado
Alarma de 2 hz significa falla en el sistema de puertas o temperatura.
Procedimiento de análisis de un bimetálico o resistencia de
descongelado:
Cuando un bloqueo de hielo es detectado en estas heladeras, es muy
importante que realice el diagnóstico correcto en ambos (resistencia
de descongelado y bimetal) para asegurarse del perfecto
funcionamiento para el tiempo de realización del procedimiento de
descongelado.
A- Testeo de resistencia de descongelamiento
a.1) Realice el auto testeo como se indica en el ítem 4.1 – test de
rutina.
a.2) Durante el auto test asegúrese que la corriente indicada en el
display de la pinza amperométrica concuerden con las
especificaciones siguientes.

17
Corriente de la resistencia de descongelado
a.3) Si el valor de la corriente tomada es diferente a los mencionados,
también chequee los valores de resistencia en Ohm. En escala de
resistencia Rx1
Valor Ohmico de Resistencia de Descongelado
Si usted obtiene valores diferentes que los mostrados en la tabla
anterior, remplace la resistencia de descongelado (recuerde chequear
también el valor ohmico la resistencia nueva).
Realice el auto test nuevamente y chequee los valores mostrados en
el display de la pinza amperométrica

18
B- Testeo del bimetálico de descongelado.
Con el contacto bimetálico cerrado (producto frío preferentemente bajo
cero), haga un test de continuidad entre sus puntos, antes de arrancar
el auto-test, ésta es la única forma de chequear la falla eventual del
termofusible / bimetal.
b.1) Con el producto frío (preferentemente bajo cero), asegure una
termocupla de un termómetro al cuerpo del bimetal de descongelado
que está fijado en el evaporador
b.2) Remueva la parte posterior del freezer y la cobertura del frente, y
entonces ubique la pinza amperométrica en uno de los cables de
potencia de entrada.

19
b.3) Encienda la heladera y espere a que el termómetro indique -10ºC.
Esta temperatura corresponde a la temperatura de algunos
bimetálicos. Entonces, desconecte la heladera de la red y préndala
nuevamente. (Operación necesaria para que el sensor mande la
información al módulo de que la heladera está fría, a una temperatura
menor a cero grados).
b.4) Luego de prender la heladera nuevamente, realizará un
descongelado automático funcionando por 40 minutos.
Tan pronto como el descongelado comienza, el compresor y el
forzador que se prenden son apagados por el módulo; y el
amperímetro va hacia el cero.
b.5) En el momento siguiente la resistencia de descongelado actúa:

20
b.6) Monitoree el descongelado de la heladera con la pinza
amperométrica por unos pocos minutos, el bimetal abre su contacto y
la corriente que muestra el display de la pinza amperométrica cambia
a cerca de cero (la resistencia de descongelado ha cambiado a
apagado)
b.7) Anote la temperatura indicada en el termómetro al momento
donde la pinza se pone a cero porque, en este momento, el bimetal ha
abierto su contacto y apaga la resistencia.

21
b.8) La temperatura indicada en el termómetro coincida con la
especificada en el rango (acorde a la tabla siguiente)
En caso de que la temperatura indicada en el termómetro al momento
de apertura sea diferente al rango indicado en la tabla anterior, cambie
el bimetal de descongelado.
4 – TEST
4.1 – Testeo de rutina en el panel electrónico (Módulo de
potencia) y componentes:
Siempre que la heladera sea prendida, ésta automáticamente realiza
un testeo de rutina la cual toma aproximadamente 8 minutos. Cada
rutina testeará automáticamente todas las cargas (componentes),
prendiéndolas y apagándolas en determinadas secuencia. Es
recomendable que durante esos 8 minutos el usuario no trate de
seleccionar las funciones de la heladera, hasta que responde por
activación de los leds y la alarma, que puede confundir al usuario

22
como conducirlo a el o a ella a pensar que el producto esté
defectuoso.
Debido a esto, el usuario puede ser avisado de esperar 10 minutos,
cuando enchufa la heladera, para seleccionar cualquiera de estas
funciones.
Agregando a lo anteriormente descrito de la rutina del sistema de
control electrónico de la heladera; confíe en otro test de componentes
previsto para el técnico (auto-test), el cual permite la detección en el
lugar, de componentes con fallas. El auto test, se realiza como sigue:
RUTINA DE TESTEO
1. Coloque la pinza amperométrica en el cable de potencia.
2. Con las puertas cerradas, desconecte y conecte el enchufe en el
suministro eléctrico.
3. Abra y cierre la puerta de abajo cuatro veces (refrigerador)
4. En la placa de interfase, presione la tecla de selección de
temperatura 5 veces.
5. Abra y cierre la puerta del refrigerador una vez más.
NOTA: Las operaciones de los ítems 2 a 5 deben ser hechas en 1
minuto para que el auto-test las acepte.
6. Abra ambas puertas (freezer y refrigerador) una vez más. En
este momento el forzador debería encenderse automáticamente
y las luces deberían apagarse.
NOTA: Dejar el forzador encendido por 4 minutos, hasta que el
sistema ecualice sus presiones y el compresor pueda ser testeado en
el próximo paso. (Monitoree el valor de corriente del forzador con un
amperímetro)
7. Presione la tecla “Freezer” (selección de temperatura), y el
forzador se apagará.
8. Presione la tecla “Freezer” nuevamente, y el compresor se
encenderá.
NOTA: Deje al compresor andar por 5 minutos. Este tiempo es
necesario para que el bimetálico trate de cerrar sus contactos, y en el
próximo paso nosotros podamos testear la resistencia. (El valor de la

23
corriente indicado en el amperímetro debe ser cercano al valor
nominal indicado en las especificaciones del compresor).
9. Presione la tecla “Freezer” y el compresor se apagará.
10. Presione la tecla “Freezer” nuevamente y la resistencia de
descongelado se encederá.
NOTA: Chequee con la pinza amperométrica si la resistencia se ha
encendido y compare la corriente medida en el amperímetro con el
valor de la tabla de corriente de resistencias de descongelado. Si el
valor es diferente, desenchufe la heladera del suministro eléctrico y
chequee el valor ohmico del elemento de acuerdo a la tabla de valor
ohmico de resistencias de descongelado.
11. Presione la tecla “Freezer”, y la resistencia se apagará.
12. Presione la tecla “Freezer” una vez más y las luces (del
refrigerador y el freezer) se prenderán.
NOTA: Los modelos WRM34, WBM35, no tienen luz en el
compartimiento del freezer, entonces solo la luz del refrigerador se
prenderá.
13. Presione la tecla “Freezer”, y las luces se apagarán.
14. Presionando la tecla “Freezer” una vez más, el producto
cancelará la su rutina de testeo y retornará a la operación
normal.
4.2 – Notas Generales del Auto- test
• El tiempo máximo aceptado entre cada una de las
operaciones (luego de chequear el forzador) es de 6
minutos. Luego de este tiempo, el auto-test será
automáticamente cancelado y la rutina del test de fábrica
seguirá aproximadamente por 8 minutos.
• Usando la pinza amperométrica monitoree la corriente
eléctrica del componente. La pinza amperométrica debería
ser colocada en el cable de potencia por el cable blanco
detrás de el módulo, este es el cable común para toda la
línea de heladeras.

24
• Luego del ítem 5, usted deberá saber que los leds de
selección la temperatura del freezer estarán apagados
(sólo el led rojo de indicación de encendido permanecerá
prendido), esto indica que el auto-test ha sido aceptado;
5 – OTROS COMPONENTES
5.1 – Fluido Refrigerante
Estos modelos usan refrigerante R134A en su sistema.
NOTA
• Los técnicos capacitados en manejo de unidades de recicladotas
para el R134A HFC son el único personal autorizado a realizar el
mantenimiento de la heladera. Tenga en mente que el equipo de
mantenimiento y otras partes son exclusivos para este tipo de
refrigerante.
5.2 – Gabinete:
Los gabinetes son provistos con un reborde y un tubo aislante atrás
para evitar el exudado en lugares donde la humedad relativa es muy
alta.
Además, una resistencia de 10 Watt es ubicada en el conducto de
retorno en caso de cualquier posible congelamiento en esta área. Esta
resistencia es colocada de fábrica.
5.3 – Compresor:
Estos modelos son provistos con compresores Tecumseh –
TPH1380YXC / TP152JR (240V / 50 Hz) Los cuales son preparados
para trabajar sólo con refrigerante R134A y sólo puede ser remplazado
con otro del mismo tipo.
5.4 – Evaporador y línea de Succión:
En el presente, todos los modelos son producidos con su línea de
succión dentro del aislamiento de poliuretano (insertado en el
gabinete) y conectados en el evaporador por dos conexiones selladas

25
(8 mm) y no soldadas por autógena. En caso de reparar o reciclar o
reemplazar cualquier de estos componentes, proceda de la forma
indicada en el ítem 6.9 – Reemplazo de la línea de Succión o
Evaporador
5.5 – Filtro secador de fluido Refrigerante:
Para operar con el refrigerante R134A el filtro requiere más cantidad
de elemento filtrante que los filtros usados en productos usados con
R12. Por lo tanto, siempre use los filtros secadores originales.
Cuando repare un sistema sellado, siempre cambie el filtro
deshidratador por uno nuevo equivalente para R134 A.
5.6 – Cobertor contra golpes de pies.
En la posición más baja de la heladera, hay un cobertor agarrado al
gabinete por medio de dos clips plásticos. Para removerlos, presione
hacia abajo en el área donde los clips están ubicados y tire hacia
delante. Para colocarlo de nuevo, ubíquelo en la posición en el
gabinete. Respete la ubicación de los cortes donde se insertan las
bisagras.
5.7 – Puertas y Burletes:
Las puertas del refrigerador y el freezer están provistas con
aislamiento de poliuretano inyectado en conjunto con el panel de
puerta.

26
El burlete no es inyectado con el panel de la puerta, y no es
atornillado; puede ser fácilmente reemplazado tirando de arriba hacia
abajo, y colocado nuevamente en su posición como muestra la figura.
En el procedimiento asegúrese de que el imán no se rompa.
5.8 - Enganche del buje de parada
En la parte más baja de la puerta del freezer se usa un enganche de
buje de parada para ayudar a cerrar la puerta, trabando el borde de la
bisagra cuando la puerta es cerrada. Este tipo de buje previene que la
puerta quede abierta en caso de que el usuario no se de cuenta de
que la puerta no ha sido cerrada.

27
La puerta del refrigerador no usa enganche en el buje de parada, sólo
buje de parada.
5.9 Ruedas y pie de nivelado:
La heladera está equipada con cuatro ruedas las cuales permiten
desplazarla fácilmente, facilitando el movimiento en la cocina para
limpieza, y con dos pies de nivelado en su frente para trabarla en una
posición elegida. Para fijar la heladera en una posición elegida, gire los
pies de nivelado hasta que ellos toquen el piso, levantando los rodillos.
5.10 – Control de humedad para vegetales
Ciertos tipos de comida como las hojas verdes o las frutas, son
deshidratados cuando son almacenadas en un ambiente frío y seco.
Los vegetales necesitan tener una apropiada humedad y temperatura,
preservando sus características naturales. Por esta razón el
compartimiento de vegetales está equipado con un control de
humedad, el cual tiene una pieza que se corre para dejar pasar flujo
de aire dentro del compartimiento si es necesario.
Es recomendado que se cierre para preservar la vida de los vegetales
y abrirlo para preservar frutas.
5.11 – Desodorizador (neutralizador)
La heladera es provista de un filtro especial de carbón activado,
llamado desodorizador.

28
Absorbe olores característicos de ciertas comidas que circulan dentro
del producto.
5.11 – Espalda limpia:
Está ubicada en la parte de atrás del producto, la función básica es
cuidar la estética del condensador. Nunca bloquear la circulación de
aire en las rejillas para cuidar el producto.
5.13 Soporte para latas
Permite colocar seis latas simultáneamente.

29

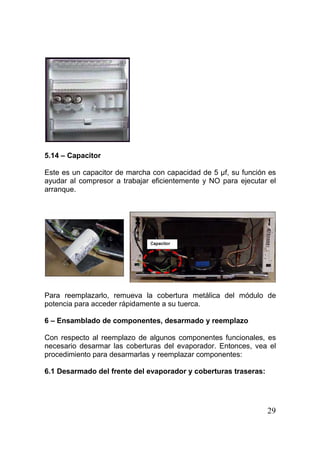

5.14 – Capacitor
Este es un capacitor de marcha con capacidad de 5 µf, su función es
ayudar al compresor a trabajar eficientemente y NO para ejecutar el
arranque.
Para reemplazarlo, remueva la cobertura metálica del módulo de
potencia para acceder rápidamente a su tuerca.
6 – Ensamblado de componentes, desarmado y reemplazo
Con respecto al reemplazo de algunos componentes funcionales, es
necesario desarmar las coberturas del evaporador. Entonces, vea el
procedimiento para desarmarlas y reemplazar componentes:
6.1 Desarmado del frente del evaporador y coberturas traseras:

30
1. Quite todos los componentes internos del compartimiento del
freezer;
2. suelte la traba de abajo y tire de la tapa de abajo hacia adelante;
3. Usando un destornillador mediano, remueva la cobertura del
frente del evaporador (Esta estará trabada sólo a la cobertura
posterior con “lengüetas plásticas”);
4. Con un tubo de ¼”, quite los tornillos que agarran la cobertura
trasera del evaporador a la caja interna del evaporador y
remuévala.
(Sea cuidadoso cuando quite los tornillos, particularmente con
uno alojado en la parte baja, a su derecha, porque el conducto
de are está alojado ahí. Si un tornillo se cae en esa área éste
puede causar futuros problemas como trabar el Damper. Cubra
la entrada del conducto con una tela limpia o un papel o use un
tubo magnetizado);
5. Ahora usted puede acceder a todos los ítems funcionales del
evaporador.
6.2 – Reemplazo del bimetálico con termofusible (Bimetal):
1. Desconecte los terminales eléctricos (Usando el diagrama
eléctrico;)
2. corte los precintos
3. Libere el sostén del bimetal y remuévalo.
4. Para colocar un nuevo bimetal, colóquelo de manera apropiada y
conecte sus terminales.
6.3 – Reemplazo de la resistencia de descongelado:
1. Mover la resistencia del medio canal hacia delante.
2. Suelte las aletas a los lados del evaporador que están teniendo
la resistencia;
3. Desconecte los terminales eléctricos;
4. sepárela cuidadosamente y cámbiela.
6.4 – Ensamble y desensamble de los componentes internos del
refrigerador:
1. Remueva los estantes de vidrio;
2. Remueva el estante de el compartimiento extra frío

31
6.5 – Reemplazo del difusor de aire y el Damper:
1. Remueva la perilla del damper;
2. Remueva la lámpara del refrigerador;
3. Libere los dos tornillos que agarran la cobertura del difusor de
aire (Uno de ellos está ubicado detrás del protector de la
lámpara), use un tubo de ¼”;
4. Remueva la cobertura del difusor de aire;
5. Separe el difusor de aire del suplemento difusor;
6. Remueva el damper y la cubierta contenedora del damper;
7. Usando un tubo de ¼”, remueva los tronillos que agarran el
damper y reemplácelo;
8. Vea los componentes del compartimiento del refrigerador abajo:
6.6 – Cambio del forzador:

32
1. Usando el destornillador mediano, quite el tornillo que agarra el
sistema de forzador.
2. Desconecte los terminales eléctricos del sistema de forzador y
reemplácelo;
Nota: vea la figura del sistema de forzador.
6.7 - Reemplazando el sensor de temperatura:
Si se necesita reemplazar el sensor de temperatura, use el kit de
sensor (código 326.005.854); que consiste en un sensor de
temperatura, dos conectores, un tornillo y un sujetador.
Provisiones de campo:

33
1) Remueva el sensor de temperatura defectuoso
2) Separe los cables del gabinete. Pele la funda para ver los
dos cables de ser necesario.
3. Ahora inserte uno de los cables en el conector

34
4. Entonces inserte uno de los cables del sensor en el conector.
5. Usando unas pinzas, presione la cuchilla del conector, trabando
ambos cables. El conector tiene una cuchilla interna que une
ambos cables en el momento en que traba (no se necesita
pelarlos).

35
IMPORTANTE
Sólo presione la cuchilla de metal, cuando esté seguro de que los
cables están tocando el fondo del conector.
NOTA: No quite la grasa siliconada que está dentro del conector,
porque esta grasa protege los terminales de los cables de la humedad
y moho.
6. Tome el otro conector y repita la operación con los otros cables.

36
7. ate la correa al cable del sensor y entonces fíjelo con un tornillo
en la posición de la abrazadera.
NOTA: El sensor debe estar dirigido hacia arriba. No deje que
el sensor raspe o pegue contra la hélice del forzador.
6.8 Reemplazo del cable de conexión del módulo de potencia

37
En el caso de necesitar reemplazar el cable conector que une los
conectores con el módulo de potencia de estas heladeras electrónicas
No Frost, ordene el conjunto adaptador (código 326.013.118), que
consiste de un adaptador y 10 conectores (iguales a los utilizados para
reemplazar los sensores)
Provisiones para el campo
a) Ubique los cables del adaptador hasta donde termina el
alojamiento.
NOTA: Para ninguna operación es necesario pelar los cables
b) Corte los cables a cambiar viniendo desde el gabinete y
ubíquelos en el conector.
c) Usando unas pinzas, presione la cuchilla del conector
hasta trabar los cables
d) Repita la operación a, b y c, una atrás de otra hasta
completar las diez conexiones.
e) Cierre los conectores
f) Haga el segundo aislamiento usando una cinta aisladora.
Cubra todos los cables al mismo tiempo.
g) Realice la rutina del auto-test al finalizar.
IMPORTANTE
• La instalación de éste adaptador debe ser hecha con extrema
atención para evitar la inversión de los cables ocurra.
• La conexión debe ser hecha cable por cable, conforme a su
posición y color, porque los cables vienen de diferentes colores
en concordancia con el modelo de heladera.

38
6.9 – Reemplazo del evaporador
Estos productos son fabricados, con la línea de succión empotrada en
el gabinete, si el reemplazo del evaporador es requerido, proceda así:
a) Ordene el evaporador y 2 anillos de traba para conexión
(vea los códigos en la tabla de abajo)
b) Remueva el evaporador dañado
c) Coloque el nuevo evaporador, usando los dos anillos de
traba (8mm) para unir la línea de succión.
d) Haga vacío al sistema, siguiendo por la carga original de la
heladera de refrigerante R134a (Esto se menciona en la
placa de identificación del producto junto con el modelo de
producto )
IMPORTANTE
• No use agentes químicos (por ejemplo Alcohol metílico) para
limpiar el interior del sistema, porque éste oxida y daña los
componentes de la unidad sellada y mayormente el
motocompresor.
• Realice los procedimientos apropiados para reparar unidades
selladas teniendo cuidado de no contaminar el sistema, que usa
refrigerante R134 A. Siempre use bomba de vacío.
• Cuando repare el sistema sellado, siempre cambie el filtro
deshidratador, usando uno nuevo equivalente para R134A.
6.10 – Reemplazo o remoción de la cubierta trasera del
condensador
Para remover o reemplazar la cubierta trasera, dos métodos se utilizan
como sigue:
A- Agujerear

39
Usando una agujereadora de mano, remueva todos los remaches
de la cubierta trasera rápidamente.
NOTA: use una mecha de 3,00 mm
Atención:
Dentro del aislante se encierra la cubierta del compresor, que tiene
el tubo de descarga, el cual hace la función de drenar el agua de
deshielo. Tenga precaución de no agujerear este tubo, mientras
está agujereando los remaches, usando una pequeña mecha que
salga solo 10 milímetros del mandril.
B. Espátula
Cuando no tenga una agujereadora de mano, los remaches pueden
ser removidos usando una espátula. Por favor haga lo siguiente:
a) Ubique la espátula entre el gabinete y la cobertura del
condensador.
b) Usando un artillo o algo similar, golpee el mango de la espátula
para cortar o romper el remache (vea la foto)
c) Repita el proceso para todos los remaches.
Atención: con ambos sistemas, tenga cuidado de no dañar o romper
la pintura de la cubierta del condensador.

40
C – Ensamble de la cubierta trasera del condensador
Con remaches:
Coloque la cubierta trasera, alineando el agujero de la parte de arriba
con el hoyo del gabinete, y usando una remachadora manual, realice
este punto primero.
Entonces repita el proceso para todos los puntos restantes. Para esta
operación use remaches pop de 3.2 x 5.8 mm (diámetro por largo)
Con tornillos
Puede realizar el mismo proceso utilizando tornillos
Atención: No use tornillos muy largos para evitar agujerear el tubo de
drenaje mencionado anteriormente.
7 – Inversión de puertas oscilantes (OPCIONAL)
Estas heladeras son armadas de fábrica con la apertura de la puerta
hacia la derecha. (Bisagras y bujes ubicados en el lado derecho,
cuando el producto es armado)

41
Para estos modelos, invertir la puerta al lado izquierdo, no requiere
cambiar las puertas, solo necesita cambiar los bujes (de parada y
enganche) y centrar la bisagra a la mano izquierda.
Para invertir la apertura de puerta, haga lo que sigue:
1) remueva la cobertura de la bisagra de arriba.
2) Remueva el cobertor de golpes de pie (panel inferior)
3) Usando un destornillador mediano, quite el display, la placa de
interfase y el panel de consola.
4) Para remover las puertas use un destornillador grande para
remover los tornillos que agarran la parte de arriba de la bisagra,
la bisagra de abajo, la bisagra intermedia y el suplemento
intermedio de las bisagras.
5) Instale la bisagra de abajo en el lado izquierdo
6) Usando un destornillador Phillips grande, abra un hoyo
(golpeando) en la parte izquierda baja donde termina la
cobertura de la puerta del refrigerador, de la forma indicada

42
7) Instale el buje de parada izquierdo y conecte en el lado izquierdo
(abajo del cobertor de la puerta del refrigerador) de manera
ordenada.
8) Quite el buje de parada derecho y conéctelo en el lado derecho
(donde termina la parte de debajo de la puerta del refrigerador)
9) Mueva el tapón (más arriba donde termina la puerta del
refrigerador) del lado izquierdo al lado derecho, cambiando al
mismo tiempo el buje.
10) arme el suplemento de bisagra del lado derecho.

43
11) Instale la puerta del refrigerador con apertura hacia el lado
izquierdo.
12) Instale la bisagra intermedia del lado iquierdo
13) Remueva los tapones de la bisagra de arriba del lado
izquierdo y muévalos al lado derecho.
14) en el área demarcada use un destornillador Phillips grande,
abra un hoyo (golpeando) en la parte superior izquierda donde
termina la puerta del freezer; para esta operación, haga lo mismo
que se hizo en el ítem 6.
15) Instale el buje de parada izquierdo en el lado izquierdo.
Como se marca
16) Conecte en el lado derecho (arriba donde termina la puerta
del freezer) el tapón.

44
17) Instale la puerta del freezer con apertura hacia el lado
izquierdo
18) Instale la bisagra de arriba en el lado izquierdo.
19) Ajuste la puerta en posición.
20) Instale el panel, la placa de interfase y de manera
subsiguiente el display.
21) Finalmente instale la cobertura de la bisagra de arriba.
PARTES NECESARIAS PARA USAR O REEMPLAZAR
Nota: ítems de mano izquierda requeridos.
9 – Diagrama eléctrico

Man serv whirlpool_esp

Más contenido relacionado

Similar a Man serv whirlpool_esp (20)

Man serv whirlpool_esp
