Manual de PC_Simu
Software Scada-simulación

Dr. Rafael Villela Varela
Ana Gabriela Zúñiga Flores
Edgar Hernández Campos
31/08/2012

Contenido
Introducción ..................................................................................................................................................................... 5
1. Los primeros pasos ................................................................................................................................................... 5
2. Introducción a la Simulación y construcción de sistemas automatizados ........................................................ 8
2.1 La barra de herramientas ..................................................................................................................................... 10
Crear nuevo documento,abrir documento ya existente,guardar documneto,importar archivo S5. ................. 10
Crea un nuevo documento.................................................................................................................................. 10
Abre un documento ya existente. ...................................................................................................................... 11
Guardar. ................................................................................................................................................................. 11
Guardar como ....................................................................................................................................................... 11
Importar s5............................................................................................................................................................. 12
Edición, simulación y conexión. ............................................................................................................................. 14
Edición................................................................................................................................................................... 14
Simulación ............................................................................................................................................................ 14
Conexión.............................................................................................................................................................. 14
Inicia el intercambio de información E/S, finaliza el intercambio de información E/S. .................................. 15
Inicia el intercambio de información E/S........................................................................................................... 15
Finaliza el intercambio de información E/S. ..................................................................................................... 15
Analizador digital, analizador analógico. .............................................................................................................. 15
Analizador digital. ................................................................................................................................................. 15
Analizador analógico............................................................................................................................................ 16
2.2 La barra de herramientas 1.................................................................................................................................. 17
Interruptor, pulsador, selector, teclado y preselector.......................................................................................... 17
Interruptor .............................................................................................................................................................. 17
Pulsador ................................................................................................................................................................. 18
Selector .................................................................................................................................................................. 19
Teclado................................................................................................................................................................... 20
Preselector............................................................................................................................................................. 21
Final de carrera, detector de proximidad, barrera emi-rec, barrera réflex, detector proximidad análogo. . 22
Final de carrera..................................................................................................................................................... 22
Detector de proximidad........................................................................................................................................ 24
Barrera emisor-receptor ...................................................................................................................................... 26

2

Led, Display, Texto, Dibujo y Sonido. ................................................................................................................... 28
Led .......................................................................................................................................................................... 28
Display.................................................................................................................................................................... 29
Texto....................................................................................................................................................................... 30
Dibujo ..................................................................................................................................................................... 31
Sonido .................................................................................................................................................................... 31
Barra y Potenciómetro............................................................................................................................................. 32
Barra ....................................................................................................................................................................... 32
Potenciómetro ....................................................................................................................................................... 33
2.3 La barra de herramientas 2 (ilustración 25) contiene los siguientes 4 grupos de elementos.................... 34
Motor, Cinta transportadora.................................................................................................................................... 34
Motor ..................................................................................................................................................................... 34
Cinta transportadora. ........................................................................................................................................... 36
Actuador doble efecto, Actuador neumático sin vástago, Actuador de giro, Ventosa................................... 38
Actuador doble efecto.......................................................................................................................................... 38
Actuador neumático sin vástago........................................................................................................................ 39
Actuador de giro. .................................................................................................................................................. 40
Ventosa. ................................................................................................................................................................. 42
Puerta de garaje, Depósito, Válvula, Tuberías, Objetos, Tope,etc. ................................................................. 44
Puerta de garaje, persiana.................................................................................................................................. 44
Deposito ................................................................................................................................................................. 45

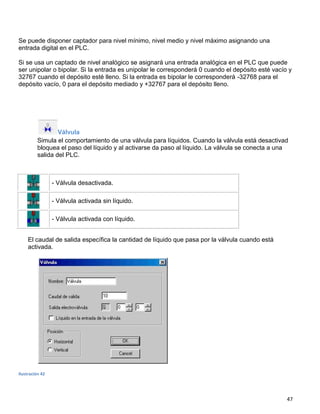

Válvula.................................................................................................................................................................... 47
Tuberías ................................................................................................................................................................. 48
Objetos ................................................................................................................................................................... 49
Comportamiento de los detectores y barreras fotoeléctricas con los distintos objetos............................. 52
Tope........................................................................................................................................................................ 54
4. Ascensor ............................................................................................................................................................ 54
2.4 Barra de gráficos.................................................................................................................................................... 55
2.5 Barra de colores..................................................................................................................................................... 56
2.6 Barra de estado...................................................................................................................................................... 56
3. Modos de PC_SIMU > PC_SIMU > Ayuda PC_SIMU > Modo ........................................................................ 56
Edición........................................................................................................................................................................ 56

3

Simulación. ................................................................................................................................................................ 56
Conexión.................................................................................................................................................................... 57
Inicio. .......................................................................................................................................................................... 57
Fin. .............................................................................................................................................................................. 57
4. Simular S5................................................................................................................................................................. 58
Para realizar una simulación en STEP 5 se debe seguir el siguiente procedimiento: .................................. 58
Para detener la simulación. .................................................................................................................................... 58
Limitaciones para crear un programa STEP 5..................................................................................................... 58
Instrucciones implementadas en el programa PC_SIMU para simular un programa en STEP 5. .............. 58
5. Simular S7-200......................................................................................................................................................... 60
Para realizar una simulación en con el S7-200 y en comunicación con el PC_SIMU se debe seguir el
siguiente procedimiento: ......................................................................................................................................... 60
6. Conectar S7-200 ...................................................................................................................................................... 61
Para realizar una conexión con un S7-200 y en comunicación con el PC_SIMU se debe seguir el
siguiente procedimiento: ......................................................................................................................................... 61
7. Ayuda PC_SIMU ...................................................................................................................................................... 62
Con el simulador S7_200........................................................................................................................................ 63
Con el PLC conectado en línea a través del cable PC/PPI............................................................................... 64
Señales intercambiables entre el autómata S7-200 y el programa PC_SIMU............................................... 65

4

Introducción
PC_SIMU es un simulador que permite simular procesos automáticos de forma gráfica
intercambiando las entradas salidas, evitando de esta forma el tener que activar los interruptores de
entrada o visualizando los led de salida del PLC. Puede funcionar de dos formas: a través del
simulador (S7-200) o a través del cable PC-PPI para su comunicación con el autómata real.

Para ejecutar el programa, es necesario introducir una clave, que facilita el autor de forma gratuita
(9966).Además se dispone de una opción en la que se puede cargar un programa en STEP5 con
ciertas limitaciones ya que solo puede simular un módulo de programa y solo con operaciones de
bit.

1. Los primeros pasos
Este capítulo describe como instalar y ejecutar PC_SIMU en su ordenador.

Necesita un PC con sistema operativo de Microsoft Windows, con espacio libre en disco duro de
13.8 MB, para un buen funcionamiento de recomienda una memoria RAM superior a los 512MB

PC_SIMU es un software totalmente gratuito por lo tanto lo puede encontrar en la red.

Después de descargarlo de la red el directorio de PC_SIMU tiene la siguiente estructura

5

Ilustración 1

Haga clic en el icono PC_SIMU (Aplicación) ilustración 1.

Aparecerá el letrero de la ilustración 2, haga clic en el botón aceptar.

6

Ilustración 2

Haga clic sobre la imagen de PC_SIMU e introduzca la clave. Ilustración 3 y 4

Ilustración 3

7

Ilustración 4

Usted ha accedido satisfactoriamente a PC_SIMU.

Para desinstalar PC_SIMU de su PC solo borre la carpeta PC_SIMU.

2. Introducción a la Simulación y construcción de sistemas automatizados
El objetivo de este capítulo es que usted a través de un curso breve de introducción, se familiarice
con las funciones más importantes para simulación y construcción de sistemas automáticos de
PLC´S en PC_SIMU.

8

 Ejecute el programa PC_SIMU. Tras unos segundos aparecerá en su pantalla la zona de
trabajo de PC_SIMU (ilustración 5).

Ilustración 5

La parte superior muestra los componentes de PC_SIMU; contiene los elementos que se pueden
simular son:

- Interruptores, pulsadores, detectores, teclados, preselectores, potenciómetros etc.

- Led, displays, barras de progreso, textos, etc.

- Motores, variadores de velocidad, cintas transportadoras, puertas de garaje, etc.

- Actuadores neumáticos lineales, sin vástago, de giro, ventosas, etc.

- Depósitos de sólidos y líquidos.

- Activación de imágenes en formato BMP.

9

-Se dispone además de un analizador digital y de un analizador analógico.

Utilizando las barras de menú de la parte de superior de la ventana puede acceder a todas las
funciones necesarias para simulación de sistemas.

2.1 La barra de herramientas (ilustración 6) contiene los siguientes 9 grupos de elementos.

Ilustración 6

1.
Crear nuevo documento,abrir documento ya existente,guardar documneto,importar archivo
S5.

Crea un nuevo documento.

Si está cargado un documento previamente nos dará en siguiente mensaje:

Ilustración 7

10

Abre un documento ya existente.

Ilustración 8

Los archivos para ser utilizados con el programa PC_SIMU tendrán que tener la extensión .SIM.
En el caso de intentar abrir un archivo que no sea creado previamente por el programa PC_SIMU
nos dará el siguiente mensaje de error:

Ilustración 9

Guardar.

Guarda un archivo creado al que se le ha asignado previamente un nombre ya que ha sido
guardado previamente. En el caso de que sea la primera vez que se guarde y aún no se le
asignara un nombre se pedirá una asignación de nombre para poder guardarlo.

Guardar como

Guarda un archivo creado con la posibilidad de asignarle un nombre.

11

Ilustración 10

Importar s5

Importa un archivo de programa en formato STEP 5. En el momento que se carga en memoria
este archivo el programa quedará configurado automáticamente para trabajar como simulador de
los autómatas SIMATIC STEP 5. El programa a simular tendrá que tener extensión s5d.

Ilustración 11Si la carga del programa en formato S5 es correcto aparecerá una pequeña pantalla en la cual se puede visualizar el programa.

Una vez cargado un programa en modo S5 solo se puede simular programas con este formato. Si
posteriormente se quiere realizar una simulación de un programa con el autómata S7-200 será necesario
salirse del programa PC_SIMU y volver a cargarlo de nuevo.

12

Ilustración 12

Recuerda que para poder simular un programa en S5 solo se puede cargar un módulo de
programa el OB1 0 el PB1 y solamente están implementadas las operaciones básicas con bits.

Si hay un programa con formato S5 en memoria y se quiere cargar otro programa con formato S5
no aparecerá la siguiente pantalla.

Ilustración 13

Al cargar el nuevo programa se borrara el anterior.

2.
Cortar, copiar y pegar.

13

3.
Deshace la última opción, rehace la acción que acaba de deshacerse.

4.
Girar a la izquierda, girar a la derecha.

5.
Forzado de coordenadas, desforzado de coordenadas

6.
Edición, simulación y conexión.

Edición
En el modo edición permite dibujar los distintos objetos de simulación. Con el modo edición
seleccionado no se podrá realizar ninguna simulación ni tampoco la conexión con el PLC.

Después de realizar un modo conexión y se pasa al modo edición se realiza un
desforzado de las entradas del PLC. Si no re realiza el desforzado, las entradas en el PLC
se mantendrán forzadas.

Simulación
En el modo de simulación se permite trabajar al programa PC_SIMU como simulador. Si se
ha cargado un programa en STEP 5. La simulación realizada será con el programa cargado
en memoria.

Si se tiene en conexión con el programa de simulación S7_200, realizará el intercambio de
entradas salidas.

Conexión
En este modo permite trabajar al programa PC_SIMU como SCADA intercambiando las
entradas salidas con el PLC S7-200 conectado al puerto serie a través del cable PC-PPI.

Será necesario ajustar previamente en la configuración los siguientes parámetros.

- Puerto serie donde se encuentra conectado el PLC a través del cable PC/PPI.

- Velocidad de transferencia entre el PC y el PLC.

- Entradas y salidas de intercambio de información entre el PC y el PLC.

14

7.
Inicia el intercambio de información E/S, finaliza el intercambio de información E/S.

Inicia el intercambio de información E/S.
-Modo simulación S5. Arranca la simulación.
-Modo simulación S7_200. Pasa a Run la CPU en el programa de simulación S7_200.
-Modo SCADA S7_200. Pasa a Run la CPU conectada al cable PC-PPI.

Finaliza el intercambio de información E/S.
-Modo simulación S5. Para la simulación.
-Modo simulación S7_200. Pasa a Stop la CPU en el programa de simulación S7_200.
-Modo SCADA S7_200. Pasa a Stop la CPU conectada al cable PC-PPI.

8.
Analizador digital, analizador analógico.

Analizador digital.
Por medio del analizador digital se puede visualizar el estado temporal de las señales de
entrada o salida. Se pueden visualizar hasta 0cho entradas y salidas digitales (ilustracion6).

Ilustración 14
Base de tiempos disponibles: 100 mS/div, 500 mS/div, 1 S/div, 5 S/div.

15

La base de tiempo seleccionada dependerá de la velocidad de proceso de la CPU del ordenador.
Los tiempos seleccionados son tiempos aproximados.

Inicio.- Inicia la exploración de las entradas salidas representado con una traza el valor lógico.

Continuar.- Continua la exploración de las entradas salidas si se ha seleccionado Pausa.

Pausa.- Detiene la exploración de entradas salidas.

Reset.- Finaliza la exploración de las entradas salidas, realizando la limpieza de las trazas
dibujadas.

Analizador analógico.
Por medio del analizador analógico se puede visualizar el estado temporal de las señales
de entrada o salida analógicas.

Se pueden visualizar hasta 0cho entradas y salidas analógicas y modificar la base de
tiempo.(ilustración 7).

Ilustración 15

9. Acerca de.

16

2.2 La barra de herramientas 1 (ilustración 9) contiene los siguientes 4 grupos de
elementos.

Ilustración 16

1.
Interruptor, pulsador, selector, teclado y preselector.

Interruptor
Simula el comportamiento de un interruptor cambiando de estado cada vez que se hace un
clic con el ratón. Comportamiento biestable.

- Interruptor en posición de reposo

- Interruptor accionado

Símbolo Descripción

- Interruptor normalmente abierto (NA)

- Interruptor normalmente cerrado (NC).

Al interruptor se le asignará una entrada. También se puede asignar el estado del
interruptor en la posición de reposo. (Ilustración 8)

Siempre que se inicie la simulación o el modo conexión el interruptor adoptará este estado.

17

Ilustración 17

Pulsador
Simula el comportamiento de un pulsador cambiando de estado al ser accionado con el
ratón. Comportamiento monoestable.

Si se quiere mantener accionado permanentemente, arrastrar el ratón fuera del cuerpo del
pulsador con el botón izquierdo del ratón pulsado. Cuando de realice un clic con el ratón
sobre el pulsador volverá al estado de reposo.

- Pulsador en posición de reposo

- Pulsador accionado

Al pulsador se le asignará una entrada. También se puede asignar el estado del pulsador
en la posición de reposo:


- Pulsador normalmente abierto (NA)

- Pulsador normalmente cerrado (NC).

Siempre que se inicie la simulación o el modo conexión el interruptor adoptará este estado.
La forma del pulsador puede ser redonda o cuadrada y el color se puede elegir entre los 8
disponibles. (Ilustración 9)

18

Ilustración 18

Selector
Simula el comportamiento de un selector de varias posiciones, cambiando de estado cada
vez que se hace un clic con el ratón. El comportamiento del selector es como el de un
conmutador rotativo.

- Selector de dos posiciones en reposo

- Selector de dos posiciones accionado

Al selector se le asignará el número de entradas en función del número de posiciones.

Selector Símbolo Nº Entradas Posiciones

1 2

2 2

19

3 3

4 4

Ilustración 19

Teclado
Simula el comportamiento de un teclado cambiando de estado al ser accionado con el
ratón. Comportamiento monoestable.

Si se quiere mantener accionado permanentemente una tecla, arrastrar el ratón fuera del
cuerpo de la tecla con el botón izquierdo del ratón pulsado. Cuando de realice un clic con el
ratón sobre la volverá al estado de reposo.

Se puede seleccionar el número de filas y columnas del teclado asignando una entrada del
PLC por cada una de las teclas.

20

Ilustración 20
Al asignar el número de filas y columnas del teclado conectado al PLC, se incrementa de
forma automáticas las entradas de partir de la dirección inicial. La dirección final queda
indicada debajo de la dirección inicial.

Preselector
Simula el comportamiento de un preselector cambiando de estado al ser accionado con el
ratón. Se puede seleccionar hasta 4 dígitos por cada preselector.

El preselector se puede incrementar cada digito accionando un clic con el ratón en la parte
superior y un decremento en la parte inferior.

21

Ilustración 21
Al asignar el número de dígitos del preselector conectado al PLC, se incrementa de forma
automáticas las entradas a partir de la dirección inicial. La dirección final queda indicada
debajo de la dirección inicial.

Cada digito del preselector conecta cuatro entradas en el PLC. Las entradas se activan
según el valor numérico seleccionado, en código BCD.

2.

Final de carrera, detector de proximidad, barrera emi-rec, barrera réflex, detector
proximidad análogo.

Final de carrera

Simula el comportamiento de un final de carrera cambiando de estado al ser accionado con
el ratón. Comportamiento monoestable.

final de carrera con el botón izquierdo del ratón pulsado. Cuando de realice un clic con el
ratón sobre el final de carrera volverá al estado de reposo.

- Final de carrera en posición de reposo

- Final de carrera accionado

22

Al final de carrera se le asignará una entrada. También se puede asignar el estado del final
de carrera en la posición de reposo:


- Final de carrera normalmente abierto (NA)

- Final de carrera normalmente cerrado (NC).

Siempre que se inicie la simulación o el modo conexión el final de carrera adoptará este
estado. (Ilustración 13).

Ilustración 22
Por medio de la característica de detección se selecciona la posición del final de carrera.

Posición del final de carrera

- Extremo derecho

- Extremo izquierdo

- Extremo arriba

23

- Extremo abajo

Detector de proximidad
Simula el comportamiento de un detector de proximidad. El detector de proximidad puede
ser de dos tipos:

Detector de proximidad Inductivo.- Detecta materiales metálicos.

Detector de proximidad capacitivo.- Detecta todo tipo de materiales.

También puede activarse el detector de proximidad con el ratón.

detector de proximidad con el botón izquierdo del ratón pulsado. Cuando de realice un clic
con el ratón sobre el detector de `proximidad volverá al estado de reposo.

- Detector de proximidad en posición de reposo

- Detector de proximidad accionado

Al detector de proximidad se le asignará una entrada. También se puede asignar el estado
del detector de proximidad en la posición de reposo:


- Detector de proximidad normalmente abierto (NA)

- Detector de proximidad normalmente cerrado (NC).

estado.

24

Ilustración 23

La distancia de detección determina la zona de activación del detector de proximidad. Esta
distancia de detección será el número de pixel de la pantalla de simulación. Durante la
simulación y por el extremo de detección, aparecerá en la distancia de detección en color
gris.

- Detector de proximidad en modo edición

- Detector de proximidad en modo simulación o modo
conexión.
El extremo de detección selecciona la posición del detector de proximidad.

Posición del detector de proximidad

- Extremo derecho

- Extremo izquierdo

- Extremo arriba

25

- Extremo abajo

Barrera emisor-receptor
Simula el comportamiento de una barrera fotoeléctrica del tipo emisor receptor. Este objeto
dispone de un emisor y de un receptor estableciéndose sobre ambos la barrera de
detección que se activara al interrumpirse por medio de un objeto.

También puede activarse el barrera fotoeléctrica con el ratón haciendo un clic sobre el
emisor.

detector de proximidad con el botón izquierdo del ratón pulsado. Cuando de realice un clic
con el ratón sobre el detector de `proximidad volverá al estado de reposo.

- Barrera fotoeléctrica emisor receptor en posición de
reposo
- Barrera fotoeléctrica emisor receptor accionada

A la barrera fotoeléctrica se le asignará una entrada. También se puede asignar el estado
de la barrera fotoeléctrica en la posición de reposo:


- Detector de proximidad normalmente abierto (NA)

- Detector de proximidad normalmente cerrado (NC).

estado.

26

Ilustración 24

El extremo de detección selecciona la posición de la barrera fotoeléctrica.

Posición de la barrera fotoeléctrica
- Extremo derecho

- Extremo izquierdo

- Extremo arriba

27

- Extremo abajo

La distancia de detección determina la separación entre el emisor y el receptor de la
barrera fotoeléctrica. Esta distancia de detección será el número de pixel de la pantalla de
simulación.

3.

Led, Display, Texto, Dibujo y Sonido.

Led
Simula el comportamiento de led conectado a la salida del PLC. El led cambia de estado
cada vez que se activa la salida.

- Led desactivado

- Led activado

Al led se le asignara una salida y se le puede asignar color y forma.

28

Ilustración 25

Display

Simula el comportamiento de un display conectado a la salida del PLC. Cada Display
muestra el código BCD activado en las cuatro salidas conectadas.

- Display desactivado.

- Display con valor.

El número de dígitos del display puede ser 1, 2, 3 o 4.

29

Ilustración 26

Al asignar el número de dígitos del display conectado al PLC, se incrementa de forma
automáticas las salidas a partir de la dirección inicial. La dirección final queda indicada
debajo de la dirección inicial.

Texto

Activa un mensaje de texto conectado a la salida del PLC. El Texto cambia de estado cada
vez que se activa la salida. Un texto puede tener como máximo 25 caracteres. El contorno
del texto se puede ajustar al tamaño deseado.

- Texto desactivado

- Texto activado

Ilustración 27

30

Dibujo

Por medio de este objeto de simulación se puede insertar un dibujo a una entrada o salida
conectada al PLC. El del dibujo insertado tiene que ser en formato BMP.

A cada entrada / salida se le puede asociar un Bitmap inactivo y un Bitmap activo.

- Bitmap inactivo

- Bitmap activo

Ilustración 28

Sonido
Emite un sonido cuando se activa la salida conectada al PLC.

- Sonido desactivado

- Sonido activado

31

Ilustración 29

4.
Barra y Potenciómetro.

Barra
Por medio de este objeto de simulación se puede visualizar el valor de una salida
analógica. El valor analógico se puede representar de las siguientes formas:

- Barra vertical

- Barra horizontal

- Escala angular

- Numérico

El margen analógico puede ser unipolar o bipolar:

Unipolar de 0 a +32767.

Bipolar de -32768 a +32767.

32

I lustración 30
Si se elige visualizar un valor analógico como numérico, se puede realizar el escalado de
la salida analógica.

Potenciómetro
Por medio de este objeto de simulación se puede modificar el valor de una entrada
analógica. El valor analógico se puede representar de las siguientes formas:

- Lineal vertical

- Lineal horizontal

- Redondo

- Numérico

El margen analógico puede ser unipolar o bipolar:

Unipolar de 0 a +32767.

33

Bipolar de -32768 a +32767.

Ilustración 31
Si se elige un valor analógico como numérico, se puede realizar el escalado de la entrada
analógica.

2.3 La barra de herramientas 2 (ilustración 25) contiene los siguientes 4 grupos de
elementos.

Ilustración 32

1.
Motor, Cinta transportadora.

Motor

Simula el comportamiento de un motor trifásico en el cual se puede cambiar el sentido de
giro y seleccionar la velocidad de giro.

A cada sentido de giro se le asignará una salida digital del PLC.

34

- Motor en reposo

- Motor con giro a derecha

- Motor con giro a Izquierda

Si se incluye la opción de variador de velocidad se puede fijar la velocidad de giro por medio de
una salida analógica en el PLC.

-Motor en reposo, con variador de velocidad.

-Motor con giro a derecha, con variador de velocidad.

- Motor con giro a izquierda, con variador de velocidad.

La salida analógica conectada al PLC puede ser de margen unipolar o bipolar.

Comportamiento con margen unipolar.- La velocidad del motor se puede variar entre el valor de
frecuencia mínima y máxima con los valores de la salida analógica entre los valores 0 a +32767.
El sentido de giro queda determinado por las salidas digitales conectadas al PLC.

Comportamiento con margen bipolar.- La velocidad del motor se puede variar entre el valor de
frecuencia mínima y máxima con los valores de la salida analógica. El sentido de giro será a

35

derechas para valores positivos y a izquierda para valores negativos. Con el valor cero el motor
permanece parado. El margen analógico será de -32768 a +32767.

Ilustración 33

Cinta transportadora.

Simula el comportamiento de una cinta transportadora accionada por un motor eléctrico. La cinta
transportadora puede desplazar objetos hacia la derecha o a la izquierda.

A cada desplazamiento se le asignará una salida digital del PLC.

- Cinta transportadora en reposo.

- Cinta transportadora desplazando objetos a la
derecha.
-Cinta transportadora desplazando objetos a la
izquierda.

36

Ilustración 34

La velocidad de la cinta transportadora se puede seleccionar entre una velocidad mínima y una
velocidad máxima.

Se puede seleccionar la orientación de la cinta transportadora.

-Cinta transportadora horizontal

- Cinta transportadora 45º

-Cinta transportadora 135º

2.

37

Actuador doble efecto, Actuador neumático sin vástago, Actuador de giro, Ventosa

Actuador doble efecto.

Simula el comportamiento de un actuador neumático. El Actuador neumático se puede expandir o
contraer.

El estado inicial al iniciar la simulación puede se contraído o expandido.

- Actuador neumático contraído.

- Actuador neumático expandido.

La electroválvula que gobierna el actuador puede se monoestable o biestable. Si es monoestable
solamente será necesaria la salida para expandir el actuador. Si la electroválvula es biestable
será necesaria una salida del PLC para expandir y otra para contraerlo.


- Actuador con electroválvula
monoestable,

- Actuador con electroválvula biestable.

Se pueden incorporar captadores magnéticos para la posición de contraído y expandido.

38

Ilustración 35

La velocidad del actuador neumático se puede ajustar entre un valor mínimo y un valor máximo.

Ilustración 36

Actuador neumático sin vástago.

39

Ilustración 37

Actuador de giro.

Simula el comportamiento de un actuador neumático de giro. El Actuador neumático se puede
expandir, contraer o realizar un posicionado.

El estado inicial al iniciar la simulación puede se contraído o expandido.

- Actuador neumático de giro contraído.

- Actuador neumático de giro posicionado.

- Actuador neumático de giro expandido.

La electroválvula que gobierna el actuador puede se monoestable o biestable o dos
electroválvulas para realizar el posicionado.

Si es monoestable solamente será necesaria la salida para expandir el actudador.

40

Si la electroválvula es biestable será necesaria una salida del PLC para expandir y otra para
contraerlo.

Con dos válvulas monoestables se puede expandir o contraer o realizar el posicionado, en una
posición intermedia de la carrera.


- Actuador de giro con electroválvula monoestable,

- Actuador de giro con electroválvula biestable.

- Actuador de giro con 2 electroválvula
monoestables

(Posicionado)

41

Se pueden incorporar captadores magnéticos para la posición de contraído y expandido.

Ilustración 38

Ilustración 39

Ventosa.

Simula el comportamiento de una ventosa neumática. La ventosa dispone de un eyector de
vacío para realizar la succión.

42

- Ventosa neumática desactivada.

- Ventosa neumática activada.

La electroválvula que gobierna la ventosa puede se monoestable o biestable. Si es monoestable
solamente será necesaria la salida para activar la ventosa. Si la electroválvula es biestable será
necesaria una salida del PLC para activar la ventosa y otra para desactivarla.


- Ventosa con electroválvula
monoestable,

- Ventosa con electroválvula biestable.

A la ventosa se le puede asignar una entrada del PLC en la que se conecta vacuostáto.

43

Ilustración 40

3.

Puerta de garaje, Depósito, Válvula, Tuberías, Objetos, Tope.

Puerta de garaje, persiana.

Simula el comportamiento una puerta de garaje con accionamiento por medio de un motor
eléctrico. También se puede aplicar como una ventana con la apertura y cierre de la persiana, o a
un toldo en el que se puede plegar o desplegar.

A cada desplazamiento de apertura o cierre se asignará una salida del PLC.

- Puerta cerrada.

- Puerta en posición intermedia.

44

- Puerta abierta.

La puerta puede disponer de finales de carrera y la velocidad de apertura y cierre se puede
ajustar entre un valor mínimo y un valor máximo.

Ilustración 41

Deposito

Simula el comportamiento de un depósito para poder almacenar líquidos o sólidos

El depósito de líquido se puede llenar a través de una válvula (con líquido en la entrada de la
válvula) o de una tubería que vierta el líquido al depósito.

- Depósito de líquidos vacío.

- Deposito de líquidos mediado.

45

- Deposito de líquidos lleno.

El depósito de sólidos se llena de objetos áridos, que puede proceder de un generador de objetos
o de una cinta transportadora que desplace áridos.

- Depósito de sólidos vacío.

- Deposito de sólidos mediado.

- Deposito de sólidos lleno.

Por medio del nivel de llenado se especifica el nivel máximo de llenado. El valor máximo de
llenado será de 10000. El tiempo de llenado dependerá del caudal de entrada de líquidos o áridos
dependiendo del tipo de depósito.

46

Se puede disponer captador para nivel mínimo, nivel medio y nivel máximo asignando una
entrada digital en el PLC.

Si se usa un captado de nivel analógico se asignará una entrada analógica en el PLC que puede
ser unipolar o bipolar. Si la entrada es unipolar le corresponderá 0 cuando el depósito esté vacío y
32767 cuando el depósito esté lleno. Si la entrada es bipolar le corresponderá -32768 para el
depósito vacío, 0 para el depósito mediado y +32767 para el depósito lleno.

Válvula
Simula el comportamiento de una válvula para líquidos. Cuando la válvula está desactivad
bloquea el paso del líquido y al activarse da paso al líquido. La válvula se conecta a una
salida del PLC.

- Válvula desactivada.

- Válvula activada sin líquido.

- Válvula activada con líquido.

El caudal de salida específica la cantidad de líquido que pasa por la válvula cuando está
activada.

Ilustración 42

47

Si se selecciona líquido en la entrada de la válvula, cuando se activa la válvula se comporta
como un generador de líquido, sin necesidad de conectar ningún elemento en la entrada de
la válvula.

Tuberías
Las tuberías permiten el paso del líquido y realizar la conexión entre válvulas y depósitos.

Tubería horizontal.

Tubería vertical.

Codo

El codo permite el cambio de orientación por medio de giro a la izquierda y giro a la
derecha.

- Codo.

- Codo girado 90º a la izquierda.

- Codo girado 180 º a la izquierda.

- Codo girado 270º a la izquierda.

Ilustración 43

La colocación de las tuberías siempre se tiene que realizar desde la válvula generadora de
líquido hacia el depósito correspondiente. La colocación de las tuberías establece el sentido de
circulación del líquido.

48

Ilustración 44

Objetos

Genera los distintos objetos que se pueden manipular en la simulación o pueden ser detectados.
Los objetos salen del generador de objetos o almacén y se desplazan en vertical simulando lo que
es una caída por gravedad. Si un objeto se quiere fijar se tendrá que utilizar un tope o bien un
objeto de simulación que lo soporte como puede ser una cinta transportadora o un actuador
neumático sin vástago.

- Caja.

- Bolsa.

-Áridos.

- Botella.

- Bote.

- Pieza metálica.

- Pieza plástica.

- Pieza color.

49

El generador de objetos se puede activar por medio de una entrada o una salida conectada al
PLC. Una vez se activa el objeto se establecerá una frecuencia de salida entre el valor mínimo y
un valor máximo.

Si no se selecciona una entrada o salida para activar el objeto, será necesario activarlo por medio
del ratón.

Los objetos pueden salir por los distintos laterales del generador de objetos.

- Salida objeto por la derecha.

- Salida objeto por la izquierda.

- Salida objeto por arriba.

- Salida objeto por abajo.

50

Objeto botella y objeto bote.

Ilustración 45

Tanto el objeto botella como el objeto bote pueden ser llenado por un liquido, seleccionando la
salida conectada al PLC, que activa la electroválvula de llenado. La captación de la botella o bote
lleno se realiza con una entrada conectada al PLC.

Se puede ajustar el tiempo de llenado entre un valor mínimo y un valor máximo.

Objeto Pieza color.

51

Negro Azul Verde Cian Rojo Magenta Amarillo Blanco

Comportamiento de los detectores y barreras fotoeléctricas con los distintos objetos.
Final Barre. Barr. Det. Det. Det.
Det. Det. Barr.
de emisor reflex analógico analógico analógico
Inductivo Capacitivo reflex
carrera receptor cromático inductivo capacitivo cromático
Caja x x x x x
Bolsa x x x x x
Áridos x x x x x
Botella x x x x x
Bote x x x x x
Pieza
x x x x x x x
metálica
Pieza
x x x x x
plástica
Pieza
x x x x Negro x x
Negra
Pieza
x x x x Azul x x
azul
Pieza
x x x x Verde x x
verde
Pieza
x x x x cian x x
cian
Pieza
x x x x roja x x
roja
Pieza
x x x x magenta x x
magenta
Pieza
x x x x amarillo x x
amarilla
Pieza
x x x x blanco x x
blanca

Desplazamiento de objetos con los actuadores.

52

Cinta transportadora horizontal

Cinta transportadora 45º

Cinta trasportadora 135º

Actuador neumático extremo derecho

Actuador neumático extremo izquierdo

Actuador neumático extremo arriba

Actuador neumático sin vástago extremo
derecho

Actuador neumático sin vástago extremo
izquierdo

53

Tope

El tope sirve para sujetar un objeto de simulación en la pantalla. El tope no tiene simulación
solamente sujeta los objetos que se desplazan en vertical por la pantalla, debido a la caída por
gravedad.

- Objeto que cae de un generador de objeto o almacén
vertical.

- Objeto detenido en un tope.

Sobre un tope se puede realizar un desplazamiento lineal por medio de un actuador lineal
neumático.

4. Ascensor

Simula un Ascensor de tres platas

Para colocar el ascensor en el espacio de simulación, se le cambia el nombre y se da un clic
para colocar el ascensor de otra forma dará un error.

54

2.4 Barra de gráficos.

Redibujar.

Línea

Rectángulo

Elipse.

Rectángulo coloreado.

Elipse coloreado.

Rellenar con color.

Seleccionar color.

Texto.

55

2.5 Barra de colores.

2.6 Barra de estado.

La Barra de estado indica si se está corriendo el programa , las coordenadas del cursos y el modo
de edición así como también descripción de un componente seleccionado.

3. Modos de PC_SIMU > PC_SIMU > Ayuda PC_SIMU > Modo

Edición.

En el modo edición permite dibujar los distintos objetos de simulación. Con el modo edición
seleccionado no se podrá realizar ninguna simulación ni tampoco la conexión con el PLC.

Después de realizar un modo conexión y se pasa al modo edición se realiza un desforzado de las
entradas del PLC. Si no re realiza el desforzado, las entradas en el PLC se mantendrán forzadas.

Simulación.

En este modo permite trabajar al programa PC_SIMU como simulador. Si se ha cargado un
programa en STEP 5. La simulación realizada será con el programa cargado en memoria.

56

Si se tiene en conexión con el programa de simulación S7_200, realizará el intercambio de
entradas salidas.

Conexión.

En este modo permite trabajar al programa PC_SIMU como SCADA intercambiando las entradas
salidas con el PLC S7-200 conectado al puerto serie a través del cable PC-PPI.

Será necesario ajustar previamente en la configuración los siguientes parámetros.

- Puerto serie donde se encuentra conectado el PLC a través del cable PC/PPI.

- Velocidad de transferencia entre el PC y el PLC.

- Entradas y salidas de intercambio de información entre el PC y el PLC.

Inicio.

Modo simulación S5. Arranca la simulación.

Modo simulación S7_200. Pasa a Run la CPU en el programa de simulación S7_200.

Modo SCADA S7_200. Pasa a Run la CPU conectada al cable PC-PPI.

Fin.

Modo simulación S5. Para la simulación.

Modo simulación S7_200. Pasa a Stop la CPU en el programa de simulación S7_200.

Modo SCADA S7_200. Pasa a Stop la CPU conectada al cable PC-PPI.

57

4. Simular S5

Para realizar una simulación en STEP 5 se debe seguir el siguiente procedimiento:

- Crear un programa en STEP 5 y guardarlo con formato *.s5d.

- Arrancar en el programa PC_SIMU.

- Cargar el archivo a similar con formato PC_SIMU, *.sim.

- Cargar el programa con formato STEP 5

- Seleccionar modo simulación.

- Seleccionar RUN.

Para detener la simulación.
- Parar la simulación, STOP

- Seleccionar modo Edición.

Limitaciones para crear un programa STEP 5

- Solo se puede programar un OB1 o un PB1.

- Solo permite operaciones de bit.

- Direccionamiento de entradas: E32.0 a E33.7 o bien desde E0.0 a E1.7

- Direccionamiento de salidas: A 32.0 a A33.7 o bien desde A0.0 a A1.7

Instrucciones implementadas en el programa PC_SIMU para simular un programa en STEP
5.
Operación Operando
U E
UN E
O E
ON E
= E

58

S E
R E
U A
UN A
O A
ON A
= A
S A
R A
U(
O(
)
O
U M
UN M
O M
ON M
= M
S M
R M
U T
O T
UN T
ON T
R T
SA T
SV T
SE T
SS T
SI T
U Z
O Z
UN Z
ON Z
ZV Z

59

ZR Z
S Z
R Z
L T
L Z
L KZ
L KT
L KF
>F
<F
!=F
>=F
<=F
NOP 0
BE
BLD 255

5. Simular S7-200

Para realizar una simulación en con el S7-200 y en comunicación con el PC_SIMU se debe
seguir el siguiente procedimiento:

- Crear un programa con Microwin, y exportar el programa en formaro *.awl.

- Arrancar el simulador S7_200

- Cargar el programa en el simulador S7_200

- Seleccionar intercambio de entradas y salidas.


60


- Seleccionar modo simulación.

- Seleccionar RUN.



- Desactivar el intercambio de entradas y salidas, en el simulador S7_200

Importante: La transferencia entre el programa de simulación S7_200 y el programa PC_SIMU se
realiza a través del portapapeles de Windows. Cuando se detiene la simulación siempre se tiene
que seleccionar el modo Edición en el programa PC_SIMU y desactivar el intercambio de
entradas y salidas, en el simulador S7_200. Si no se sigue este paso, el portapapeles de windows
no se puede utilizar, ya que está realizando el intercambio de entrada y salidas.

6. Conectar S7-200

Para realizar una conexión con un S7-200 y en comunicación con el PC_SIMU se debe
seguir el siguiente procedimiento:

- Crear un programa con Microwin, y transferirlo al PLC



- Seleccionar modo conexión.

- Seleccionar RUN.

61



Importante: La transferencia por el puerto serie se realiza a través del cable PC/PPI . Comprobar
que el puerto serie la velocidad de transferencia y la velocidad del cable son las correctas.

Importante: La transferencia entre el PLC S7_200 y el programa PC_SIMU se realiza a través del
puerto serie. Cuando se realiza el intercambio de entradas y salidas no se puede utilizar el
programa Microwin para realizar una transferencia o un estado del programa.

Importante: El intercambio de entradas entre el PLC S7_200 y el programa PC_SIMU se realiza a
través de un forzado. Cuando se detiene la simulación y se selecciona el modo Edición, se realiza
un desforzado de todas las entradas. Si no realizar este paso las entradas quedaran forzadas en
el PLC.

7. Ayuda PC_SIMU

El programa PC_SIMU permite simular un automatismo de forma gráfica intercambiando las
entradas salidas, evitando de esta forma el tener que activar los interruptores de entrada o
visualizando los led de salida del PLC. Puede funcionar de dos formas:}

Configuración.

Se pueden configurar los distintos parámetros:

- Color de fondo del programa.

- Velocidad de simulación.

- Puerto serie.

- Velocidad de transferencia.

- Entradas.

- Salidas.

62

Los parámetros de configuración se pueden guardar en un archivo de configuración config.cfg.

Si al arrancar el programa PC_SIMU no encuentra el archivo de configuración, aparecerá el
correspondiente mensaje y se cargarán los parámetros de configuración por defecto.

Con el simulador S7_200.

El intercambio de datos de las entradas y salidas entre el simulador S7_200 y el programa
PC_SIMU se realiza a través del portapapeles de Windows.

63

Señales intercambiables entre el simulador S7_200 y el programa PC_SIMU.

Entradas Digitales I0.0 a I7.7
Salidas Digitales Q0.0 a Q7.7
Entradas analógicas AIW0 - AIW30
Salidas analógicas AQW0 - AQW30

Con el PLC conectado en línea a través del cable PC/PPI.

El intercambio de datos de las entradas y salidas entre el simulador autómata y el programa
PC_SIMU se realiza a través del puerto serie.

64

Señales intercambiables entre el autómata S7-200 y el programa PC_SIMU.
Entradas Digitales I0.0 a I7.7
Salidas Digitales Q0.0 a Q7.7
Entradas analógicas AIW0
Salidas analógicas AQW0

Además se ha incorporado un pequeño simulador para poder cargar directamente los programas
con formato STEP 5, y simular las operaciones básicas con bits.

El programa dispone de los distintos objetos ya previamente configurados, simplemente se
tendrán que direccionar las entradas/salidas. Para seleccionar un objeto basta con accionar el
correspondiente botón en la barra de herramientas y situarlo en la zona de trabajo.

Para completar un dibujo para la simulación se dispone de objetos de dibujo tales como líneas,
rectángulo, elipses, etc. que no se pueden direccionar como entradas/salidas. Su finalidad es
incorporar alguna funcionas gráficas elementales para mejorar la apariencia.

El número de objetos a simular está limitado a un total de 100.

65

Manual pc simu

Más contenido relacionado

La actualidad más candente (20)

Destacado (7)

Similar a Manual pc simu (20)

Manual pc simu
