Materiales
- 1. Materiales en la construcción Instructora : Olga Belsy Gamba Figueroa Aprendiz: Mayron Andrés Arévalo castaño Juan Sebastián nuñes benavides
- 2. Materiales Definiciones • Los materiales son producidos , transformados o ensamblados por operarios expertos con la ayuda de herramientas y equipos
- 3. • Cada proceso es una actividad , esta debe analizarse individualmente para definir cuales y cuantas materias primas lo componen.
- 4. • Se obtiene la unidad básica del estudio de costos denominado análisis unitario, en la cual todas las actividades de un proyecto son susceptibles de este .
- 5. Cantidades de materiales • Debe seguirse un proceso ordenado que comprende las siguientes etapas.
- 6. • Se elabora un diagrama o un plano con todas las medidas de la actividad y de los materiales. • Si la unidad de análisis es genética , todas las cifras obtenidas son definitivas .
- 7. • Si es una muestra que incluye materiales no contenidos en una unidad de medidas simple (los caballetes de una cubierta , por ejemplo deben analizarse en conjunto con varios metros cuadrados de la misma ).
- 8. • Se enumeran los materiales que estén dibujados. • Cuando existan muchos materiales el análisis debe descomponerse en operaciones .
- 9. • Se cuantifican los materiales geométricamente. • Se convierten cuando sea necesario , las unidades geométricas a unidades comerciales
- 10. • Si el análisis se hizo sobre una muestra , se dividen las cantidades obtenidas entre las áreas o volúmenes para obtener las correspondientes a una unidad simple de medida.
- 11. Ejemplos de definición y cuantificación de materiales • Pañete de muros Tiene un solo componente mortero 1:4 (o cualquier otra proporción) con espesor de 2 cm . La actividad puede considerarse genérica. Mortero 1.00 x 1.00 x 0.02 = 0.02 m3
- 12. Muros en ladrillo de arcilla • Un muro de 12 cm de espesor , con ladrillo de arcilla de 7x12x25 cm y mortero de cemento y arena con proporciones de 1:5 y espesor de 1,5 cm. Esta es una actividad genérica https://arquigrafico.com/los-ladrillos-en-la- construccion/

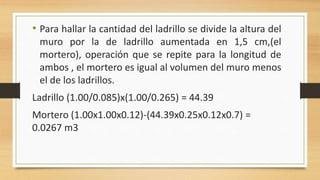

- 14. • Para hallar la cantidad del ladrillo se divide la altura del muro por la de ladrillo aumentada en 1,5 cm,(el mortero), operación que se repite para la longitud de ambos , el mortero es igual al volumen del muro menos el de los ladrillos. Ladrillo (1.00/0.085)x(1.00/0.265) = 44.39 Mortero (1.00x1.00x0.12)-(44.39x0.25x0.12x0.7) = 0.0267 m3
- 15. Pavimento en concreto • Debe construirse en concreto 1:3:4 de 10 cm , de espesor formando cuadriculas de 3.00x3.00 metros. • Se elabora una muestra de 600x600 metros , se calculan las cantidades para la muestra y finalmente se dividen las cifras obtenidas entre el área de la muestra (36.00 m2) para obtener la cantidad de un 1 m2 de placa
- 16. Concreto 6.00x6.00x0.10 3.60 m3 Dilataciones en madera ½ perímetro +interiores 24.00 ml Asfalto para dilataciones Madera x 1.5 cm x 1.5 cm 0.0054 m3 Al dividir las cantidades por el área de a muestra (36.00 m2) se obtiene para 1 m2 de placa , 0.10 m3 de concreto , 0.66 ml de dilataciones y 0.00015 m3 de asfalto. https://www.eldinero.com.do/205 32/el-pavimento-de-concreto-es- alternativa-para-obras-viales/
- 17. Caja de inspección de desagües • Esta actividad puede ser muy compleja con intervención de diversas clases de materiales y operaciones de construcción. http://www.colombia.generadordeprecios.info/obra_nueva/Ac ondicionamiento_del_terreno/Red_de_desague/Cajas_de_inspe ccion/Caja_de_inspeccion_prefabricada_0_0_1_0_0_0_1_0_0_0 _0_0_0_0.html
- 20. El resumen total de materiales para este análisis es entonces: Mortero 0.048 m3 Concreto 0.081 m3 Recebo 0.027 m3 Ladrillo 39.060 un https://www.cronista.com/economiapolitica/Procrear- Mejor-Hogar-ahora-sera-tambien-para-materiales-de- construccion-20170816-0064.html
- 21. Conversiones • Las medidas geométricas (unidades , áreas, longitudes, volúmenes ) que no siempre pueden utilizarse en los análisis unitarios debido a factores de diversa índole.
- 22. • Los materiales que se encuentran en el comercio no están expresados en las mismas unidades. • Las especificaciones de construcción en una actividad , pueden incluir materiales que no aparecen en el plano .
- 23. • Los materiales que se compran al granel modifican su volumen al ser instalados y compactados . • La cantidad de material instalado no coincide con la que debe comprarse , de acuerdo a los desperdicios que se producen en a obra
- 24. Conversión de medidas • Las medidas que se toman sobre el plano tienen cantidades decimales, aun hay materiales que vienen con unidades de medidas inglesas por lo cual es conveniente siempre tener una tabla de conversiones a la mano.
- 25. • Otro caso frecuente es el de los materiales que se venden de acuerdo a su peso, lo cual obliga a obtener del plano las cantidades geométricas y a utilizar tablas de pesos específicos para la respectiva conversión
- 26. • Por ello es útil mantener a la mano una tabla de pesos específicos para diferentes materiales, así como también las tablas de conversión publicadas por diferentes fabricantes para las varillas de acero y otros elementos como puntillas, tornillos, etc.
- 27. Medidas reales de materiales • Existen medidas “reales” de materiales que no aparecen en ningún catalogo pero son ampliamente conocidas en la obras. https://ladinamo.com/blog/e ntrada/medidas-de-paginas- a0-a1-a2-a3-a4-a5-a6-a7-y-a8
- 28. • Para calcular correctamente las cantidades de materiales es indispensable conocer las medidas de estos últimos, utilizando apropiadamente los catálogos de cada productor. http://www.cevagraf.coop/posts/5- ventajas-de-los-catalogos-impresos/
- 29. Dosificaciones • Los materiales que carecen de representación geométrica no pueden deducirse directamente del plano, como sucede, por ejemplo, con la cantidad de cemento que interviene en un mortero o con la de acelerante que debe usarse en un concreto. http://www.arqhys.com/arquitectura/concreto- dosificacion.html
- 30. • Es muy importante tener en cuenta que los materiales a granel (como el cemento y la arena) sufren modificaciones de volumen por que se compactan al humedecerse, lo cual requiere conversiones adicionales.http://www.conductix.com/es/mercado s/manipulacion-de-materiales-granel
- 31. Compactaciones • Tanto al compactarse como al descompactarse, los materiales sufren modificaciones de volumen que deben tenerse en cuenta para calcular sus verdaderas cantidades dentro de un análisis unitario. http://www.transcaz.com/servicios/compactaciones
- 32. • La paradoja clásica de que un hueco cuyo volumen es de 1.00m3 produce 1.30m3 de tierra suelta se explica, precisamente, por el fenómeno de la descompactacion inversamente para rellenar ese mismo hueco con arcilla seca se requieren 1.40m3 de material, que tiene un coeficiente de compactación del 40%http://www.ginerymira.com/blog
- 33. • La causa del aumento de volumen es la descompactacion del material, mientras que las disminución se debe tanto a la compactación como a los efectos de la humedad.
- 34. • En la tabla que aparece enseguida, adaptada de la que desarrollo en su libro el ingeniero Jorge Solanilla, se ven las equivalencias entre los distintos volúmenes para diversos materiales.
- 35. Desperdicios • En todas las actividades de albañilería se presentan consumos extras de materiales que sobrepasan las cantidades deducidas de los planos o de las conversiones, los cuales se denominan desperdicios y se producen por causas de diversa índolehttps://www.esan.edu.pe/apuntes- empresariales/2016/06/como-identificar-y-reducir-desperdicios- a-lo-largo-de-la-logistica/
- 36. • Los mayores consumos que implican los desperdicios deben incluirse dentro de cada análisis unitario como una mayor cantidad de material. http://www.doralnewsonline.com/doralfinal/2011/11/la- par%C3%A1lisis-del-an%C3%A1lisis/
- 37. • Los desperdicios se originan tanto en el diseño y la administración de la obra, como en las características de cada material e, inclusive, en la forma de ejecutar cada actividad. http://www.ecocentury.pe/blog/desafios-relacionados-gestion- residuos-construccion/
- 38. • Y como no pueden deducirse de los plano es necesario calcularlos como un porcentaje de cada material, teniendo en cuenta criterios como estos. https://www.keyandcloud.com/consisten-los-flujos-caja- calcularlos/
- 39. • Dificultades de aplicación. En morteros, por ejemplo, es mínimo para afinados de pisos, intermedio para pegas de ladrillo, mayor para pañetes de muros y máximo para pañetes de placas. https://sofrodynamiaysalud.com/2014/12/14/problemas-o- dificultades/
- 40. • Características del material. Es mas probable que se desperdicie ladrillo o baldosa, por rotura, que madera o arena. http://www.emprender-facil.com/es/sociedad-laboral- caracteristicas-y-ventajas/
- 41. • Mala construcción de formaletas, que ocasiona un mayor consumo de concreto con relación alas previsiones. http://blog.360gradosenconcreto.com/cuales-las-funciones-las- formaletas-proyecto-edificacion/
- 42. • Desconocimiento de las cantidades de material que se utilizan para ensayos (cilindros de concreto, por ejemplo). https://www.recursosenprojectmanagement.com/proyecto- internacional/
- 43. • Calidad de la obra y supervisión. Si esta ultima no es adecuada se desperdiciara gran cantidad de material por errores en dosificación de mezclas , mala calidad de acabados que deban repetirse, falta de especificaciones presupuestales en obra.http://blog.360gradosenconcreto.com/control-de- calidad-del-concreto-en-obra/
- 44. • Calidad del diseño. Los proyectos que tienen espacios coordinados con las medidas de los materiales por utilizar generan los menores desperdicios. https://www.canstockphoto.es/contr ol-calidad-dise%C3%B1o-servicio- 43150953.html
- 45. • Problemas de cargue y descargue. http://www.transporte3.com/noticia/1 1116/la-carga-y-la-descarga-fuente-de- conflictos
- 46. • Susceptibilidad de robo. https://www.fotocasa.es/blog/seguridad/robos-comunidades-de- propietarios
- 47. • Una cifra confiable de desperdicios por actividad solo puede calcularse cuando existen estadísticas de ejecución real en obra. https://www.luismaram.com/100-estadisticas-de-marketing- digital/
- 48. • Lo cual no significa, desde luego, que sin estadísticas no deban preverse desperdicios, de todas maneras se producirán, sino que los porcentajes utilizados deben revisarse permanentemente hasta que se vuelvan confiables.http://www.buenosaires.gob.ar/noticias/c apacitacion-para-reducir-el-desperdicio- de-alimentos
- 49. Reutilizaciones • Cada material se utiliza una sola vez por que físicamente se consume dentro de ellas, pero esto no ocurre con la construcción de elementos de concreto cuyas formaletas en madera se reutilizaran varias veces y obliga a considerar sus materiales como equipos de obra.https://www.diferencia- entre.com/diferencia-en-reciclar-y- reutilizar/
- 50. Un estudio conjunto de conversiones • Hace algunos años el autor de estas líneas descubrió que en sus obras jamás se cumplían sus propias previsiones presupuestales en lo que a cantidades de cemento y arena se refería, por lo cual resolvió hacer un seguimiento de estos materiales buscando establecer los consumos reales.https://www.definicionabc.com/co municacion/tecnicas-de-estudio.php
- 51. • Aunque la metodología utilizada es valida para cualquier obra, los porcentajes no son necesariamente representativos por que la muestra fue muy pequeña. http://conceptodefinicion.de/metodologia/

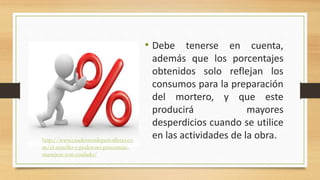

- 52. • Debe tenerse en cuenta, además que los porcentajes obtenidos solo reflejan los consumos para la preparación del mortero, y que este producirá mayores desperdicios cuando se utilice en las actividades de la obra.http://www.cuadernosdeperiodistas.co m/el-sencillo-y-poderoso-porcentaje- manejese-con-cuidado/
- 54. El costo de los materiales • El costo que se le asignara a los materiales incluidos en los análisis unitarios, pues además del precio mismo que cada proveedor les asigne, a el presupuestador debe tener en cuenta otros factores que puedan afectarlo.
