metodos de alumbrado
- 1. Métodos de Alumbrado Autor: Francisco Angulo C.I: 17.341.224
- 2. La iluminación de nuestro hogar es más que importante, debido a que mediante ella vamos a darle una apariencia única a nuestra vivienda; la iluminación dice mucho, y refleja el contenido de la casa, es por esto que debemos ser cuidadosos a la hora de planearla. De todas maneras no debemos olvidar que la iluminación exterior es casi tan o más importante que la iluminación del interior de nuestro hogar. Cuan mayor sean las dimensiones de la casa más atenciones y cuidado requería, en el caso de las viviendas grandes y chalés, se requieren hacer varias reformas que nos permitan disfrutar nuestra casa al 100%. Esas reformas se relacionan a su vez con la iluminación exterior; nuestra casa no sólo ganará decoración mediante esta instalación, sino que también seguridad; tener una casa iluminada espanta a cualquier delincuente. Y es por esto que colocar luces en los jardines es lo primero que se recomienda en las instalaciones con jardines. La iluminación exterior posee diversas aplicaciones o finalidades, entre ellas encontramos, una mayor facilidad para trabajar en área oscuras del jardín, la creación de un ambiente ameno y confortable, proteger nuestra casa contra posibles intrusos, etc. La cantidad de luces que utilizaremos en la iluminación exterior dependerá de cada uno de nosotros y de las necesidades que debamos satisfacer. De todas formas, sea cual sea el número de luces, los cables deben pasarse por debajo del suelo para evitar accidentes. Métodos de Alumbrado
- 3. Tipos de Alumbrado El alumbrado general proporciona una iluminación uniforme sobre toda el área iluminada. Es un método de iluminación muy extendido y se usa habitualmente en oficinas, centros de enseñanza, fábricas, comercios, etc. El alumbrado general localizado proporciona una distribución no uniforme de la luz de manera que esta se concentra sobre las áreas de trabajo. Empleamos el alumbrado localizado cuando necesitamos una iluminación suplementaria cerca de la tarea visual para realizar un trabajo concreto. El ejemplo típico serían las lámparas de escritorio. Recurriremos a este método siempre que el nivel de iluminación requerido sea superior a 1000 lux., haya obstáculos que tapen la luz proveniente del alumbrado general, cuando no sea necesaria permanentemente o para personas con problemas visuales.
- 4. Alumbrado de vías públicas Contrariamente a lo que se pueda pensar, detrás de los cálculos y recomendaciones sobre alumbrado de vías públicas existe un importante desarrollo teórico sobre diferentes temas (pavimentos, deslumbramiento, confort visual, etc.). Afortunadamente, hoy día estos cálculos están muy mecanizados y no es necesario tener profundos conocimientos en la materia para realizarlos. No obstante, es recomendable tener nociones de algunos de ellos para comprender mejor la mecánica de cálculo. Así tras estudiar algunos conceptos previos de iluminación, veremos soluciones prácticas de alumbrado viario y los niveles de iluminación recomendados. La iluminancia indica la cantidad de luz que llega a una superficie y se define como el flujo luminoso recibido por unidad de superficie: Si la expresamos en función de la intensidad luminosa nos queda como: donde I es la intensidad recibida por el punto P en la dirección definida por el par de ángulos (C,) y h la altura del foco luminoso. Si el punto está iluminado por más de una lámpara, la iluminancia total recibida es entonces:
- 5. Luminarias de alumbrado publico El alumbrado público de vialidades es un sistema de iluminación utilizado para zonas públicas con tránsito vehicular y peatonal que proporciona una visión confortable, agudeza visual, rapidez de percepción y capacidad de visibilidad a los conductores y peatones en calles, calzadas, ejes viales, vías primarias, carreteras, bulevares y autopistas. Hasta la fecha, en el alumbrado público de vialidades de casi todos los países del mundo se utilizan luminarios diseñados específicamente para operar lámparas de descarga en gas por alta presión (aditivos metálicos, vapor de sodio o vapor de mercurio) y recientemente se han desarrollado luminarios para operar fuentes luminosas artificiales de avanzada tecnología, como las lámparas tubulares rectangulares de inducción electromagnética con arillos inductores externos.
- 6. Tipos de luminarias de alumbrado publico Luminarias de distribución simétricas: en ellas el flujo luminoso se reparte uniformemente respecto al eje de simetría y la distribución espacial de las intensidades luminosas, puede representarse con una sola curva fotométrica. Por otra parte, se alcanza excelentes niveles de iluminación al pie de la luminaria, sin embargo, en los puntos intermedios entre dos luminarias consecutivas se generan zonas oscuras, produciendo deslumbramiento y poca uniformidad. Luminarias de distribución asimétrica: en este tipo de distribución, los valores de las intensidades sólo pueden ser medidos con un sólido fotométrico, ya que la superficie iluminada no presenta ninguna simetría respecto a un eje. La distribución asimétrica permite utilizar el flujo luminoso adecuadamente en el alumbrado de calles, carreteras, autopistas, etc.
- 7. sistema para la clasificación de las luminarias de iluminación -Luminaria Cut – Off: su estructura impide la visión directa de la lámpara, suprime los rayos luminosos que formen con la vertical un ángulo de 75º. Por su tipo de distribución, la zona brillante es más focalizada. Consiguientemente, para mantener un nivel de uniformidad adecuado, se debe reducir la inter-distancia entre luminarias. - Luminaria Semi – Cut - Off: los rayos luminosos son transmitidos hasta un ángulo no mayor de 80º u 85º con la vertical. La zona brillante de este tipo de luminarias, abarca más área hacia los lados que la anterior. En consecuencia, la inter-distancia de instalación puede ser mayor. - Luminaria Non – Cut – Off: su principal desventaja es el alto nivel de deslumbramiento, por ser su dirección de intensidad máxima mayor a 85º. Se determina esta característica, porque esas son las direcciones de luz que influyen perniciosamente en el confort y condición visual del usuario. La zona brillante que se proyecta sobre la calzada, tiene 14 forma de T, lográndose una mayor extensión a ambos lados del poste. En comparación con las luminarias anteriores, las instalaciones se pueden separar aun más.
- 8. Lámparas Incandescentes Las lámparas incandescentes fueron la primera forma de generar luz a partir de la energía eléctrica. Desde que fueran inventadas, la tecnología ha cambiado mucho produciéndose sustanciosos avances en la cantidad de luz producida, el consumo y la duración de las lámparas. Su principio de funcionamiento es simple, se pasa una corriente eléctrica por un filamento hasta que este alcanza una temperatura tan alta que emite radiaciones visibles por el ojo humano
- 9. Lámparas Alógenas La lámpara halógena es una variante de la lámpara incandescente con un filamento de tungsteno dentro de un gas inerte y una pequeña cantidad de halógeno (como yodo o bromo). El filamento y los gases se encuentran en equilibrio químico, mejorando el rendimiento del filamento y aumentando su vida útil. El vidrio se sustituye por un compuesto de cuarzo, que soporta mucho mejor el calor (lo que permite lámparas de tamaño mucho menor, para potencias altas). Algunas de estas lámparas funcionan a baja tensión (por ejemplo 12 voltios), por lo que requieren de un transformador para su funcionamiento. La lámpara halógena tiene un rendimiento un poco mejor que la incandescente (18,22 lm/W) y su vida útil se aumenta hasta las 2.000 y 4.000 horas de funcionamiento.

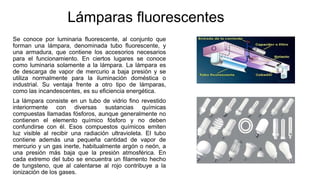

- 10. Lámparas fluorescentes Se conoce por luminaria fluorescente, al conjunto que forman una lámpara, denominada tubo fluorescente, y una armadura, que contiene los accesorios necesarios para el funcionamiento. En ciertos lugares se conoce como luminaria solamente a la lámpara. La lámpara es de descarga de vapor de mercurio a baja presión y se utiliza normalmente para la iluminación doméstica o industrial. Su ventaja frente a otro tipo de lámparas, como las incandescentes, es su eficiencia energética. La lámpara consiste en un tubo de vidrio fino revestido interiormente con diversas sustancias químicas compuestas llamadas fósforos, aunque generalmente no contienen el elemento químico fósforo y no deben confundirse con él. Esos compuestos químicos emiten luz visible al recibir una radiación ultravioleta. El tubo contiene además una pequeña cantidad de vapor de mercurio y un gas inerte, habitualmente argón o neón, a una presión más baja que la presión atmosférica. En cada extremo del tubo se encuentra un filamento hecho de tungsteno, que al calentarse al rojo contribuye a la ionización de los gases.
- 11. Lámparas de vapor de mercurioLas lámparas de vapor de mercurio de alta presión consisten en un tubo de descarga de cuarzo relleno de vapor de mercurio, el cual tiene dos electrodos principales y uno auxiliar para facilitar el arranque.1 La luz que emite es color azul verdoso, no contiene radiaciones rojas. Para resolver este problema se acostumbra añadir sustancias fluorescentes que emitan en esta zona del espectro. De esta manera se mejoran las características cromáticas de la lámpara, aunque también están disponibles las bombillas completamente transparentes las cuales iluminan bien en zonas donde no se requiera estrictamente una exacta reproducción de los colores. Para su operación las lámparas de vapor de mercurio requieren de un balasto, a excepción de las llamadas lámparas mezcladoras. Una de las características de estas lámparas es que tienen una vida útil muy larga, ya que rinde las 25000 horas de vida aunque la depreciación lumínica es considerable. Por contra, su rotura libera vapor de mercurio que incrementa el riesgo de envenenamiento por mercurio. Lámpara de luz mixta Las lámparas de Lux Mixta son una combinación de bombillos de mercurio con incandescentes. Estas lámparas no necesitan balasto de arranque ya que su propio filamento actúa como estabilizador de corriente.
