Este documento introduce MicroPython y su uso en el microcontrolador ESP32 para programación de Internet de las Cosas. Explica qué es Internet de las Cosas y MicroPython, e incluye ejemplos de programación básica en MicroPython para el ESP32 como "Hola Mundo", control de LEDs, sensor de temperatura, y un servidor web simple. Concluye que ESP32 y MicroPython son baratos, interactivos, accesibles y simples para programación de proyectos de IoT.
![PC vs Microcontrolador
● Muy bajo consumo.
● Monotarea.
● Acceso a dispositivos
eléc[tricos|trónicos].
● Barato.
● Potente.
● Sistema operativo
multitarea.
● Orientado al usuario.
● Costoso.](https://image.slidesharecdn.com/20171125esp32-micropython-171202163429/85/MicroPython-y-ESP32-16-320.jpg)
![Conectividad ESP32
● Wifi
– Punto de acceso.
– Cliente.
● Bluetooth.
● Ethernet [!]
● Conexiones TCP/IP.
● Cliente web.
● Servidor web.
● Serie, I2C, SPI...](https://image.slidesharecdn.com/20171125esp32-micropython-171202163429/85/MicroPython-y-ESP32-19-320.jpg)
MicroPython y ESP32
- 1. MicroPython y ESP32 Programación simple de Internet de las cosas Víctor R. Ruiz <rvr@linotipo.es> 25 de noviembre de 2017
- 2. Índice ● Internet de las cosas. ● Introducción al ESP8266/ESP32. ● MicroPython en el ESP32. ● Ejemplos de programación. ● Hola mundo. ● Conectividad. ● Control de LEDs. ● Matriz de LEDs WS2812B. ● Sensor de temperatura DTH22. ● Servidor web con picoweb.
- 3. ¿Qué es Internet de las cosas?
- 4. Internet
- 6. ¿Quién produce el contenido?
- 7. ¿Quién consume el contenido?
- 8. Internet de las casas cosas

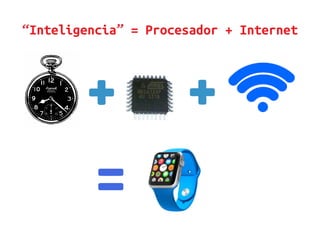

- 11. “Inteligencia” = Procesador + Internet
- 12. Internet de las cosas https://www.flickr.com/photos/wilgengebroed/8249565455/
- 15. Ordenador

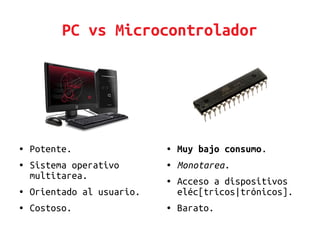

- 16. PC vs Microcontrolador ● Muy bajo consumo. ● Monotarea. ● Acceso a dispositivos eléc[tricos|trónicos]. ● Barato. ● Potente. ● Sistema operativo multitarea. ● Orientado al usuario. ● Costoso.
- 17. ESP32 El microcontrolador de moda
- 18. ESP8266 ESP32→ ● Microcontrolador. ● Derivado del ESP8266. ● Hasta 240 MHz. ● Hasta 520 KB RAM. ● Hasta 16 MB flash. ● Barato: 4€-10€.
- 19. Conectividad ESP32 ● Wifi – Punto de acceso. – Cliente. ● Bluetooth. ● Ethernet [!] ● Conexiones TCP/IP. ● Cliente web. ● Servidor web. ● Serie, I2C, SPI...
- 21. ESP8266 ESP32 Microcontrolador Xtensa · 1 núcleo · 32 bits Xtensa · 2 núcleos · 32 bits Frecuencia 80 MHz 160 MHz RAM 160 KB 520 KB Memoria flash 4 MB 16 MB WiFi 802.11 WEP, WPA b/g/n b/g/n/e/i Bluetooth No V4.2 BR/EDR, BLE GPIO 17 36 A/D 10 bit 12 bit Voltaje 3.3V 3.3V Consumo en hibernación 20 μA 2.5 μA
- 22. MicroPython
- 23. MicroPython, la placa ● ARM Cortex M4. ● 168 MHz. ● 1M ROM/192 KB RAM. ● Reloj tiempo real. ● 24 pines GPIO.
- 24. MicroPython, el sistema ● Python 3 para microcontroladores. – Firmware. – Intérprete. – Librerías.
- 25. ● Interpretado. ● Fácil aprendizaje. ● Orientado a objetos. ● Multiplataforma. ● Libre. ● Gran comunidad. ● Muy popular. ● De serie: Linux/Mac. ● Basado en Python 3. ● Microcontroladores. ● Optimizado: poca memoria. ● Diferencias con CPython. ● Subconjunto librerías.
- 26. MicroPython en el ESP32
- 27. MicroPython en el ESP32 ● Descargar la imagen para el ESP32. – http://micropython.org/ ● Instalar esptool.py en el ordenador. ● Instalar la imagen en la placa ESP32. ● Acceso a MicroPython por el puerto serie.
- 30. Instalar la imagen en el ESP32
- 31. Terminal serie PC MicroPython→
- 32. MicroPython por terminal serie
- 33. MicroPython por web (ESP8266)
- 34. uPyCraft Entorno de desarrollo para MicroPython https://github.com/DFRobot/uPyCraft
- 36. “Hola mundo”
- 38. Ficheros especiales ● boot.py – Se ejecuta al iniciar o reiniciar el ESP32. ● main.py – Se ejecuta después de boot.py.
- 39. Red: Interfaces >>> import network >>> sta = network.WLAN(network.STA_IF) >>> ap = network.WLAN(network.AP_IF) >>> sta.active() False >>> ap.active() True
- 40. Red: Interfaz de estación (STA) >>> import network >>> sta = network.WLAN(network.STA_IF) >>> sta.active(True) # Activar interfaz >>> sta.isconnected() # ¿Estoy conectado? True >>> sta.connect('essid', 'clave') # Conectar
- 41. Red: Interfaz punto de acceso (AP) >>> import network >>> ap = network.WLAN(network.AP_IF) >>> ap.active(True) # Activar interfaz >>> ap.config(essid='esp-molon') # Cambiar ESSID >>> ap.config(password='molar') # Cambiar clave
- 42. Otras librerías
- 45. DHT22: Temperatura y humedad
- 46. Neopíxeles

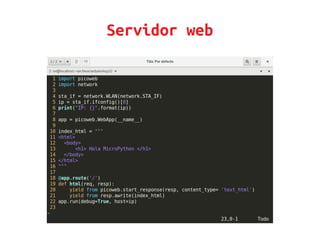

- 48. Servidor web
- 50. Conclusiones
- 51. ESP32 + MicroPython es... ● Barato. ● Es interactivo. ● Es accesible. ● Es simple. ● Es divertido. https://docs.micropython.org/en/latest/esp8266/esp8266/quickref.html
- 52. rvr@linotipo.es http://github.com/vrruiz Creative Commons - Atribución 4.0
