CAPITULO 1 GENERALIDADES
CONTENIDO
CAPITULO 2
CAPITULO 3
CAPITULO 4
CAPITULO 5
ESTUDIOS
ANALISIS DE LAS
CONDICIONES DE
CIMENTACIÓN
CIMENTACIONES
SUPERFICIALES
CIMENTACIONES PROFUNDAS
CAPITULO 6 PROBLEMAS ESPECIALES DE
CIMENTACION

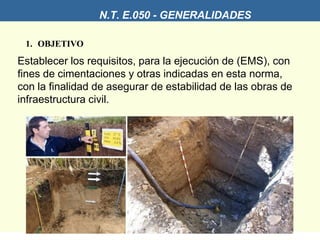

1. OBJETIVO
Establecer los requisitos, para la ejecución de (EMS), con
fines de cimentaciones y otras indicadas en esta norma,
con la finalidad de asegurar de estabilidad de las obras de
infraestructura civil.
N.T. E.050 - GENERALIDADES

N.T. E.050 - GENERALIDADES

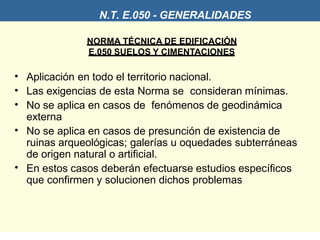

NORMA TÉCNICA DE EDIFICACIÓN
E.050 SUELOS Y CIMENTACIONES
•
•
•
•
•
Aplicación en todo el territorio nacional.
Las exigencias de esta Norma se consideran mínimas.
No se aplica en casos de fenómenos de geodinámica
externa
No se aplica en casos de presunción de existencia de
ruinas arqueológicas; galerías u oquedades subterráneas
de origen natural o artificial.
En estos casos deberán efectuarse estudios específicos
que confirmen y solucionen dichos problemas

N.T. DE EDIFICACIONES E.050

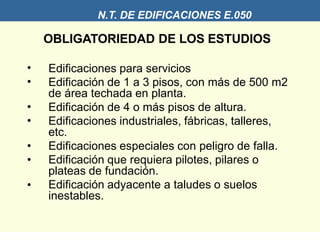

OBLIGATORIEDAD DE LOS ESTUDIOS
•
•
•
•
•
•
•
Edificaciones para servicios
Edificación de 1 a 3 pisos, con más de 500 m2
de área techada en planta.
Edificación de 4 o más pisos de altura.
Edificaciones industriales, fábricas, talleres,
etc.
Edificaciones especiales con peligro de falla.
Edificación que requiera pilotes, pilares o
plateas de fundación.
Edificación adyacente a taludes o suelos
inestables.

•
•
•
Establecer requisitos para la
ejecución de EMS
Para Cimentación de
Edificaciones y otras obras
Asegurar estabilidad y
permanencia de las obras
OBJETIVO DE LA NORMA

N.T. E.050 – INFORMACION PREVIA
DEL TERRENO A INVESTIGAR
•
•
•
Plano de ubicación y accesos.
Plano topográfico con curvas de nivel
(linderos, usos del terreno, obras
anteriores, obras existentes, situación y
disposición de acequias y drenajes y
ubicación prevista para las obras).
La situación legal del terreno.

•
•
•
•
•
Otras informaciones
Usos anteriores; cultivo, cantera, minera,
botadero, relleno sanitario, etc.
Construcciones antiguas, restos
arqueológicos u obras semejantes que
puedan afectar al EMS.
Datos disponibles sobre EMS efectuados.
De ser posibles tipo y nivel de cimentación.
Capacidad portante, deformabilidad y/o la
estabilidad del terreno.

•
•
•
•
Número de pisos, cotas, áreas, estructura,
sótanos, luces y cargas estimadas.
Casos especiales; cargas concentradas,
maquinaria pesada o vibraciones, etc.
Movimientos de tierras ejecutados y
previstos.
Programa de Investigación Mínimo del
EMS, según la Tabla siguiente.
DE LA OBRA A CIMENTAR

PROGRAMA DE INVESTIGACION






Condiciones de Frontera
Número “n” de puntos de Investigación
Profundidad “p” mínima a alcanzar
Cimentación Superficial
Cimentación Profunda.
Distribución de los puntos de Investigación
Número y tipo de muestras a extraer
Ensayos a realizar “in situ” y en el laboratorio

TABLAN° 2.3.2
NÚMERODEPUNTOSDE INVESTIGACION
Tipode edificación
Númerodepuntosde investigación
(n)
A 1 cada 225 m2
B 1 cada 450 m2
C 1 cada 800 m2
Urbanizaciones 3 por cada Ha.deterreno habilitado

T AB L A N° 2.1.2
T I P O D E ED I F I C AC I Ó N
T I P O D E E S T R U C T U R A
DISTANCIA
M A Y O R
E N T R E
A P O Y O S 
(m)
N° D E P I S O S
(Incluidos los sótanos)
 3 4 a 8 9 a 1 2 > 1 2
A P O R T I C A D A D E
A C E R O
< 1 2 C C C B
P Ó R T I C O S Y/ O M U R O S
D E C O N C R E T O
< 1 0 C C B A
M U R O S P O R T A N T E S
D E A L B A Ñ I L E R Í A
< 1 2 B A --- ---
B A S E S D E M Á Q U I N A S
Y S I MI L A R E S
Cualquiera A --- --- ---
ESTRUCTURAS
E S P E C I A L E S
Cualquiera A A A A
O T R A S E S T R U C T U R A S Cualquiera B A A A
C u a n d o la distancia s o b r e p a s a la indicada, s e clasificará e n el tipo d e edificación
inmediato superior.
T A N Q U E S E L E V A D O S Y S I MI L A R E S
 9 m d e
altura
 9 m d e altura
B A

Profundidad “p” mínima de Investigación –
zapatas superficiales
PRIMER PISO
p  D f  z
Edificación sin sótano
Df
Z = 1.5B

Profundidad “p” mínima de Investigación –
bajo sótano
PRIMER PISO
SOTANO
Df
Edificación con sótano
p h Df z
h
Z = 1.5B

Profundidad “p” mínima de Investigación
en plateas o solados
Df
P > 3.0 m

Profundidad “p” de Investigación
Cimentaciones Profundas
p  h  Df  z

TÉCNICAS DE INVESTIGACIÓN
•
•
•
•
•
Ensayo de penetración
estándar SPT
Clasificación de suelos
(SUCS)
Densidad in-situ; cono
de arena, nuclear, balón
de jebe, etc.
Penetración cuasi-
estática; cono y cono de
fricción
Clasificación de suelos
(visual, manual)
•
•
•
•
• Capacidad portante;
carga estática.
Corte por veleta; suelos
cohesivos
Penetrómetro dinámico
(DPL)
Muestreo por
perforaciones con
barrena
Perforación de núcleos
de roca

Cu = Cohesión en condiciones no drenadas.
N = Número de golpes por cada 0,30 m de penetración en el ensayo estándar de penetración.
Cn= Número de golpes por cada 0,20 m de penetración mediante auscultación con DPSH n
= Número de golpes por cada 0,10 m de penetración mediante auscultación con DPL. qc =
Resistencia de punta del cono en unidades de presión.
fc = Fricción en el manguito.
St = Sensitividad.

ENSAYOS DE LABORATORIO
•
•
•
•
•
•
•
•
•
Contenido de Humedad
Análisis Granulométrico
Límite Líquido y Límite
Plástico
Peso Específico Relativo de
Sólidos
Clasificación Unificada
(SUCS)
Densidad Relativa
Peso volumétrico de suelo
cohesivo
Límite de Contracción
Ensayo de Proctor
Modificado
•
•
•
•
•
•
•
•
•
•
•
Descripción Visual-Manual
Sales Solubles Totales
Consolidación
Unidimensional
Colapsibilidad Potencial
Compresión Triaxial UU
Compresión Triaxial CD
Compresión no Confinada
Expansión o Asentamiento
Corte Directo
Contenido de Cloruros
Contenido de Sulfatos

INFORME DEL EMS
MEMORIA DESCRIPTIVA
- Resumen de las Condiciones de Cimentación
-Información Previa
- Exploración de Campo
- Ensayos de Laboratorio
- Perfil de Suelos
- Nivel de la Napa Freática
-Análisis de la Cimentación : Tipo cimentacion, profundidad de cimentacion, capacidad
admisible, asentamientos, agresión al concreto, nivel freático, parámetro para diseño de estructuras
de contención y otros, recomendaciones, etc.
- Efecto del Sismo
PLANOS Y PERFIL DEL TERRENO
ENSAYOS IN SITU Y DE LABORATORIO

Planos y Perfiles de Suelos
TABLA N° 2.4.2
TÉCNICAS DE INVESTIGACIÓN
TÉCNICA DE INVESTIGACIÓN SÍMBOLO
Pozo o Calicata C – n
Perforación P – n
Trinchera T – n
Auscultación A – n

DIVISIONES MAYORES
SÍMBOLO
DESCRIPCIÓN
SUCS GRÁFICO
SUELOS
GRANUL
AR
ES
GRAVA Y
SUELOS
GRAVOSOS
GW GRAVA BIEN GRADUADA
GP GRAVA MAL GRADUADA
GM GRAVA LIMOSA
GC GRAVA ARCILLOSA
ARENA Y
SUELOS
ARENOSOS
SW ARENA BIEN GRADUADA
SP ARENA MAL GRADUADA
SM ARENA LIMOSA
SC ARENA ARCILLOSA
SUELOS
FINOS
LIMOS Y
ARCILLAS
(LL < 50)
ML
LIMO INORGÁNICO DE
BAJA PLASTICIDAD
CL
ARCILLA INORGÁNICA
DE BAJA PLASTICIDAD
OL
LIMO ORGÁNICO O
ARCILLA ORGÁNICA DE
BAJA PLASTICIDAD
LIMOS Y
ARCILLAS
(LL > 50)
MH
LIMO INORGÁNICO DE
ALTA PLASTICIDAD
CH
ARCILLA INORGÁNICA
DE ALTA PLASTICIDAD
OH
LIMO ORGÁNICO O
ARCILLA ORGÁNICA DE
ALTA PLASTICIDAD
SUELOS ALTAMENTE
ORGÁNICOS
Pt
TURBA Y OTROS
SUELOS ALTAMENTE
ORGÁNICOS.

ANALISIS DE LAS CONDICIONES DE
CIMENTACION
•CARGAS A UTILIZAR
•ASENTAMIENTO TOLERABLE
•CAPACIDAD DE CARGA
•FACTOR DE SEGURIDAD FRENTE A UNA FALLA
POR CORTE
•PRESIÓN ADMISIBLE

•
•
•
ASENTAMIENTO TOLERABLE
El EMS indicará el
asentamiento tolerable
El Asentamiento
Diferencial no genere
una distorsión angular
mayor que la indicada en
la Tabla.
En suelos granulares el
asentamiento diferencial
será el 75% del
asentamiento total.

asentamiento tolerable
TABLA N° 3.2.0
DISTORSIÓN ANGULAR = 
 = /L DESCRIPCIÓN
1/150 Límite en el que se debe esperar daño estructural en edificios convencionales.
1/250 Límite en que la pérdida de verticalidad de edificios altos y rígidos puede ser visible.
1/300 Límite en que se debe esperar dificultades con puentes grúas.
1/300 Límite en que se debe esperar las primeras grietas en paredes.
1/500 Límite seguro para edificios en los que no se permiten grietas.
1/500
de estructuras
Límite para cimentaciones rígidas circulares o para anillos de cimentación
rígidas, altas y esbeltas.
1/650
Límite para edificios rígidos de concreto cimentados sobre un solado con espesor aproximado
de 1,20 m.
1/750 Límite donde se esperan dificultades en maquinaria sensible a asentamientos.

PRESION ADMISIBLE
•
•
•
•
•
•
Considera la Profundidad de cimentación.
Dimensión de los elementos de la cimentación.
Características físico – mecánicas de los suelos
Nivel Freático y su posible variación
Cambios en los suelos, por cambios de humedad
Asentamiento tolerable de la estructura.
Presión Admisible será la menor entre:
Capacidad de carga
Asentamiento admisible.

CIMENTACIONES SUPERFICIALES
•
•
•
•
•
•
•
DEFINICION
PROFUNDIDAD DE CIMENTACION
PRESION ADMISIBLE
CIMENTACION SOBRE RELLENOS
CARGAS EXCENTRICAS
CARGAS INCLINADAS
CIMENTACIONES SUPERFICIALES EN TALUDES

PROFUNDIDAD DE CIMENTACION
• No debe cimentarse
sobre:
turba, suelo orgánico,
tierra vegetal, relleno de
desmonte o rellenos
sanitario o industrial, ni
rellenos No
Controlados.
•
•
Df > 0.8 m
Df losa > 0.4 m (con viga
perimetral)

CIMENTACION SOBRE RELLENOS CONTROLADOS
Depósitos artificiales conformado por material
seleccionado compactado en capas.
La compactación debe ser controlada con métodos
convencionales y su compacidad verificada por el
ensayo SPT ( o auscultaciones tipo Peck o DPL)

CIMENTACION SOBRE RELLENOS CONTROLADOS
Rellenos controlados o de Ingeniería:
–
–
–
–
–
–
–
Más de 12% de finos, GC% > 90%
Caso contrario GC% > 95%
Un control por cada 250 m2 (mínimo tres)
Áreas menores a 25 m2, uno como mínimo
Espesor máximo por capa 0,30 m
SPT (por metro), el N 60 > 25 golpes
Densidad cada 0,50 m de espesor
No se cimentará en rellenos no controlados.

PROBLEMAS ESPECIALES DE
CIMENTACION
• SUELOS COLAPSABLES
• ATAQUE QUIMICO POR SUELOS Y AGUAS
SUBTERRANEAS
• SUELOS EXPANSIVOS
• LICUACION DE SUELOS
• SOSTENIMIENTO DE EXCAVACIONES
